Péče o vozidlo2499Nebezpečí
Systém zapalování používá
mimořádně vysoké napětí.
Nedotýkejte se ho.
Kapota motoru
Otevření
Zatáhněte za uvolňovací páčku
a vraťte jí do původní polohy.
Bezpečnostní západku posuňte
stranou, k levé straně vozidla,
a kapotu otevřete.
Kapota je automaticky držena
v otevřené poloze.
Pokud se během režimu Autostop
otevře kapota, motor se
z bezpečnostních důvodů
automaticky znovu nastartuje.
Systém Stop-start 3 171.
Zavření
Spusťte kapotu motoru a nechte ji
zapadnout do západky. Zkontrolujte,
zda je kapota zajištěná.
Výstraha
Abyste předešli vytvoření
prohlubní, nezamačkujte kapotu do západky.
Aktivní kapota motoru 3 72.
Motorový olej Kontrolujte pravidelně hladinu
motorového oleje, abyste předešli poškození motoru. Ujistěte se, že je
použit motorový olej správné
specifikace. Doporučené kapaliny
a maziva 3 296.
Maximální spotřeba motorového
oleje je 0,6 litru na 1000 km.
Kontrolu provádějte s vozidlem na
vodorovném povrchu. Motor musí mít
provozní teplotu a být vypnut
nejméně pět minut.

250Péče o vozidlo
Vytáhněte měrku, otřete ji, plně ji
znovu zasuňte, vytáhněte ji
a odečtěte výšku hladiny motorového oleje.
V závislosti na variantě motoru jsou
použity rozdílné měrky.
Doporučujeme použít stejně kvalitní
motorový olej, který byl použit při
poslední výměně.
Pokud hladina motorového oleje
klesla ke značce MIN, doplňte
motorový olej.
Hladina motorového oleje nesmí
překročit značku MAX na měrce.
Výstraha
Jakýkoli rozlitý motorový olej
okamžitě otřete.
Výstraha
Nadbytečné množstvímotorového oleje se musí vypustit
nebo vysát.

Péče o vozidlo251Objemy provozních náplní 3 313.
Rovně nasaďte víčko a utáhněte jej.
Chladicí kapalina motoru
Chladicí kapalina chrání před
zamrznutím přibližně do -28 °C.
V oblastech s velmi nízkými teplotami
chrání chladicí kapalina plněná
výrobcem před zamrznutím přibližně
do -37 °C.Výstraha
Používejte pouze schválenou nemrznoucí kapalinu.
Chladicí kapalina a nemrznoucí
kapalina 3 296.
Hladina chladicí kapaliny
Výstraha
Příliš nízká hladina chladicí
kapaliny může způsobit poškození motoru.
Když je chladicí systém studený,
měla by být hladina chladicí kapaliny
nad označenou čárou naplnění.
Pokud je hladina nízká, proveďte
doplnění.
V závislosti na motoru se může
umístění nádobky chladicí kapaliny
lišit.9 Varování
Před otevřením víčka nechte
vychladnout motor. Opatrně
otevřete víčko, přičemž pomalu
uvolňujte tlak.
Při doplňování použijte směs 1:1
povoleného koncentrátu chladicí
kapaliny smíchaného s čistou vodou
z vodovodu. Pokud nemáte
koncentrát chladicí kapaliny
k dispozici, použijte čistou vodu
z vodovodu. Pevně namontujte víčko.
Nechte zkontrolovat koncentraci
chladicí kapaliny a odstranit příčinu
úniku chladicí kapaliny v servisu.

252Péče o vozidloKapalina do ostřikovačů
Naplňte čistou vodou smísenou
s vhodným množstvím schválené
kapaliny do ostřikovačů, která
obsahuje nemrznoucí kapalinu.
Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Kapalina ostřikovače 3 296.
Brzdy
V případě minimální tloušťky
brzdového obložení se při brzdění
ozývá kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 296.
Akumulátor vozidla Akumulátor vozidla se nachází
v motorovém prostoru.
Vozidlo je vybaveno připojovacími
body pro startování startovacími
kabely. 3 287

Péče o vozidlo253Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Baterie nepatří do domácího odpadu. Musejí se zlikvidovat v příslušné
recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním
akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
3 152.
Odpojení akumulátoru
Pokud je nutné odpojit akumulátor
vozidla ( např. z důvodu údržby), musí
se siréna alarmu odpojit následujícím
způsobem: Zapněte a vypněte
zapalování a pak během 15 sekund
odpojte akumulátor.
Výměna akumulátoru vozidla Poznámky
Jakákoliv odchylka od pokynů
uvedených v této kapitole může mít
za následek dočasnou deaktivaci
nebo narušení systému Stop – Start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí
být otevřena ventilace v oblasti
záporného pólu.
Zajistěte, aby akumulátor byl vždy
nahrazen akumulátorem stejného
typu.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 171.Dobíjení akumulátoru vozidla9 Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 287.
Výstražný štítek

254Péče o vozidloVýznam symbolů:● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.Odvzdušnění palivového
systému u vznětových motorů
Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Opakujte
tento postup maximálně po pěti
sekundách. Pokud motor nestartuje,
vyhledejte pomoc v servisu.
Výměna lišty stěrače
Čelní skloZdvihněte raménko stěrače, dokud
nezůstane ve vzpřímené poloze.
Nadzdvihněte sponu, uvolněte lištu
stěrače a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Zadní okno
Grand Sport
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.

Péče o vozidlo255Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Sports Tourer, Country Tourer
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a demontujte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Vyměňujte žárovky světlometů
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Halogenové světlomety Halogenové světlomety s oddělenými
žárovkami pro potkávací a dálková
světla.
Potkávací světla ( 1) - vnější žárovka.
Dálková světla ( 2) - vnitřní žárovka.
Potkávací světla (1)

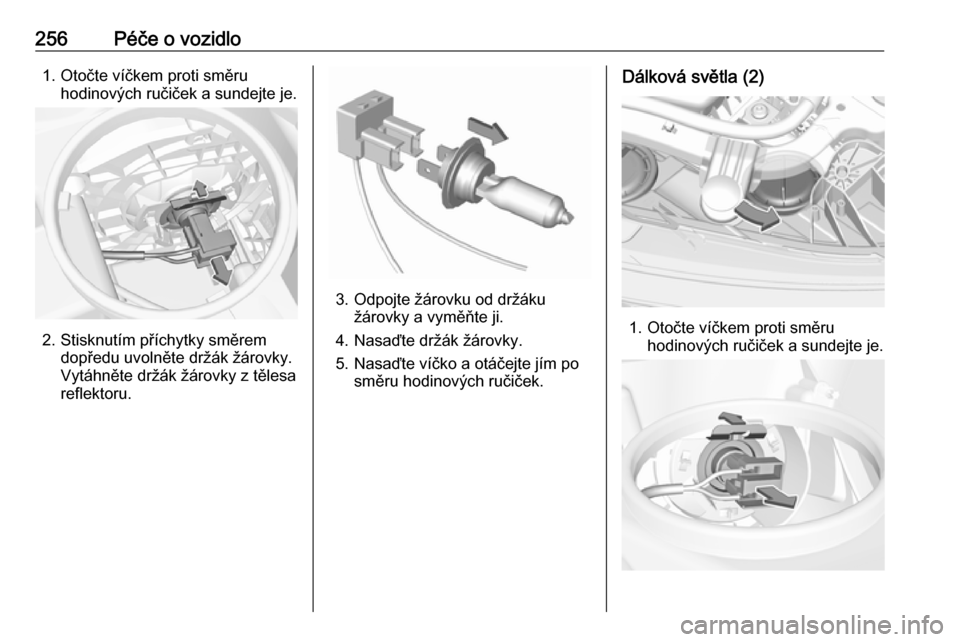

256Péče o vozidlo1. Otočte víčkem proti směruhodinových ručiček a sundejte je.
2. Stisknutím příchytky směremdopředu uvolněte držák žárovky.
Vytáhněte držák žárovky z tělesa
reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Nasaďte držák žárovky.
5. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

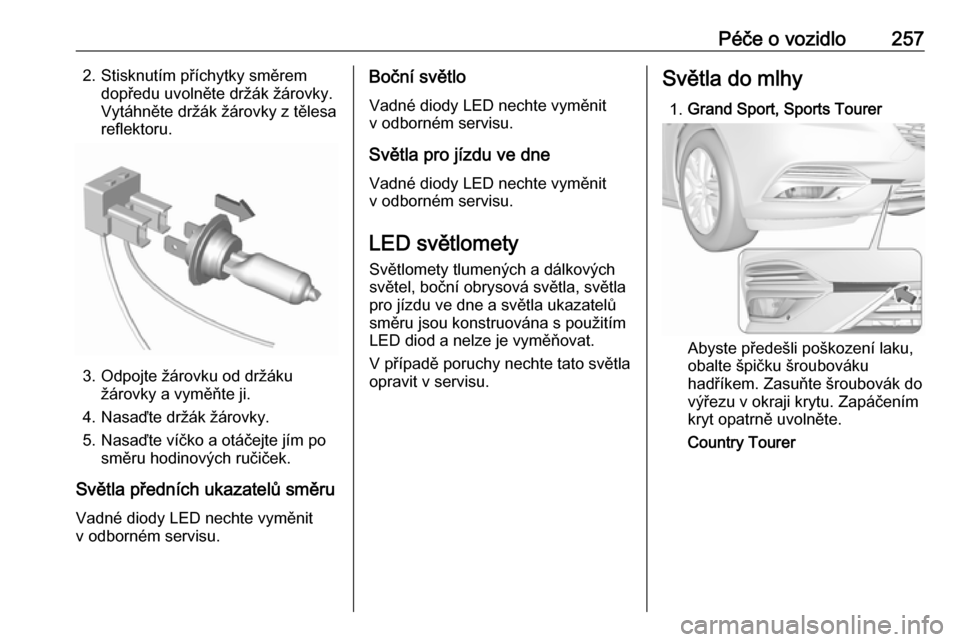

Dálková světla (2)
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.

Péče o vozidlo2572. Stisknutím příchytky směremdopředu uvolněte držák žárovky.
Vytáhněte držák žárovky z tělesa
reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Nasaďte držák žárovky.
5. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Světla předních ukazatelů směru
Vadné diody LED nechte vyměnit
v odborném servisu.
Boční světlo
Vadné diody LED nechte vyměnit
v odborném servisu.
Světla pro jízdu ve dne
Vadné diody LED nechte vyměnit
v odborném servisu.
LED světlomety
Světlomety tlumených a dálkových
světel, boční obrysová světla, světla
pro jízdu ve dne a světla ukazatelů
směru jsou konstruována s použitím
LED diod a nelze je vyměňovat.
V případě poruchy nechte tato světla

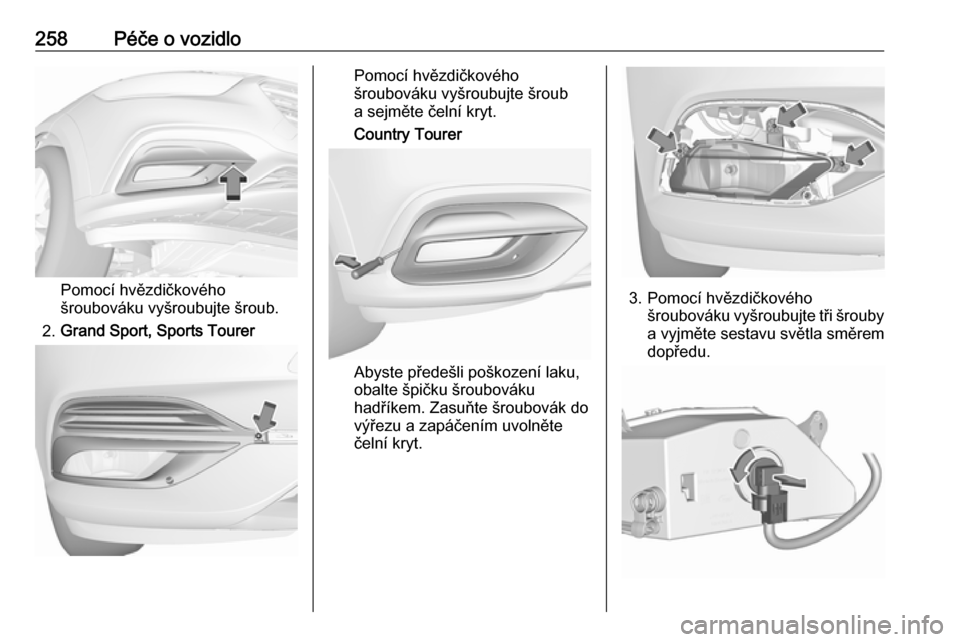

opravit v servisu.Světla do mlhy
1. Grand Sport, Sports Tourer
Abyste předešli poškození laku,
obalte špičku šroubováku
hadříkem. Zasuňte šroubovák do
výřezu v okraji krytu. Zapáčením
kryt opatrně uvolněte.
Country Tourer

258Péče o vozidlo
Pomocí hvězdičkového
šroubováku vyšroubujte šroub.
2. Grand Sport, Sports Tourer
Pomocí hvězdičkového
šroubováku vyšroubujte šroub
a sejměte čelní kryt.
Country Tourer
Abyste předešli poškození laku,
obalte špičku šroubováku
hadříkem. Zasuňte šroubovák do
výřezu a zapáčením uvolněte
čelní kryt.
3. Pomocí hvězdičkového šroubováku vyšroubujte tři šrouby
a vyjměte sestavu světla směrem
dopředu.
