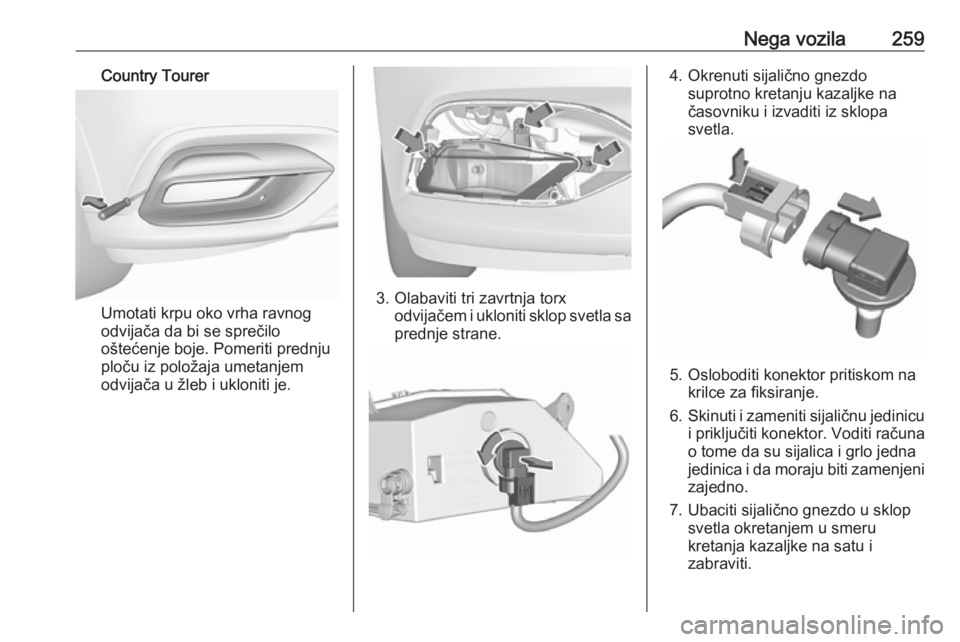

Nega vozila259Country Tourer
Umotati krpu oko vrha ravnog
odvijača da bi se sprečilo
oštećenje boje. Pomeriti prednju
ploču iz položaja umetanjem
odvijača u žleb i ukloniti je.3. Olabaviti tri zavrtnja torx odvijačem i ukloniti sklop svetla saprednje strane.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
5. Osloboditi konektor pritiskom na krilce za fiksiranje.
6. Skinuti i zameniti sijaličnu jedinicu
i priključiti konektor. Voditi računa
o tome da su sijalica i grlo jedna
jedinica i da moraju biti zamenjeni zajedno.
7. Ubaciti sijalično gnezdo u sklop svetla okretanjem u smeru
kretanja kazaljke na satu i
zabraviti.

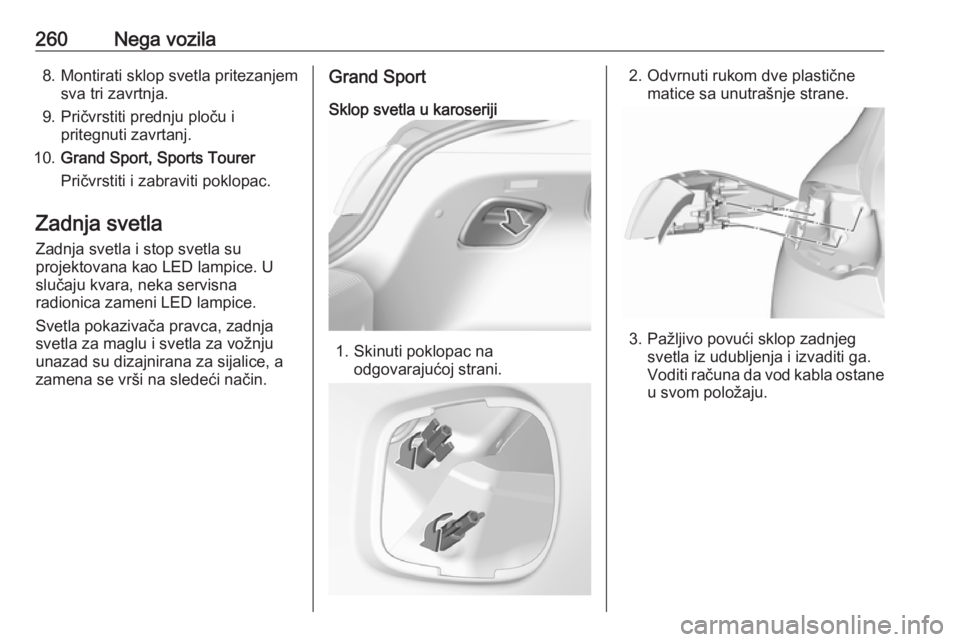

260Nega vozila8. Montirati sklop svetla pritezanjemsva tri zavrtnja.
9. Pričvrstiti prednju ploču i pritegnuti zavrtanj.
10. Grand Sport, Sports Tourer
Pričvrstiti i zabraviti poklopac.
Zadnja svetla Zadnja svetla i stop svetla su
projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Svetla pokazivača pravca, zadnja
svetla za maglu i svetla za vožnju
unazad su dizajnirana za sijalice, a
zamena se vrši na sledeći način.Grand Sport
Sklop svetla u karoseriji
1. Skinuti poklopac na odgovarajućoj strani.
2. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.

Nega vozila261
4. Okrenuti sijalično gnezdo sijalicepokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
5. Skinuti i zameniti sijalicu pokazivača pravca.
6. Priključiti sijalično gnezdo sijalice na sklop svetla.
7. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.

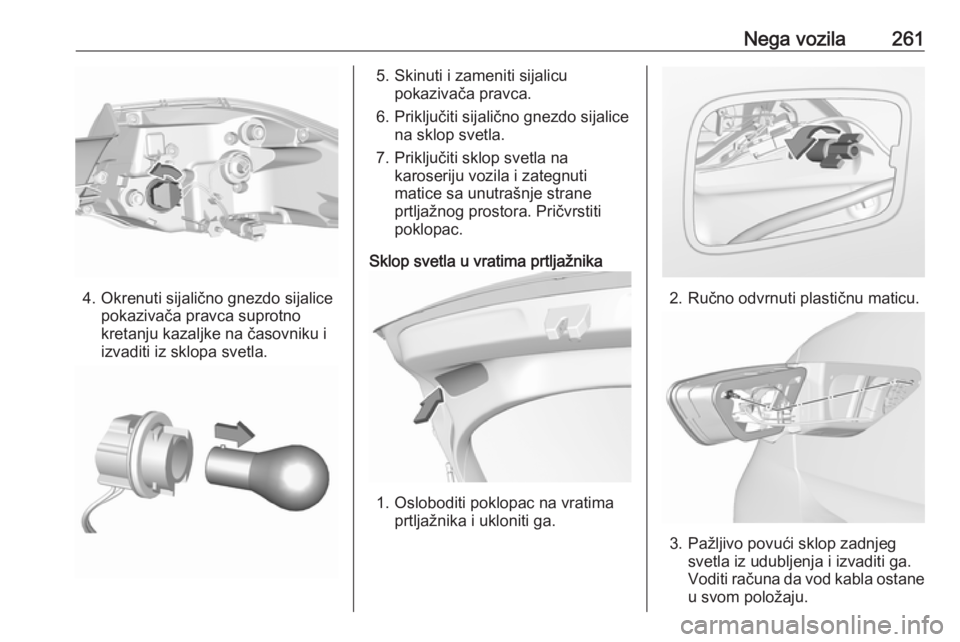

Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.

262Nega vozila
4. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
Sports Tourer, Country Tourer
Sklop svetla u karoseriji
1. Odvijačem otvoriti poklopce. Odvrnuti i izvaditi oba zavrtnja.

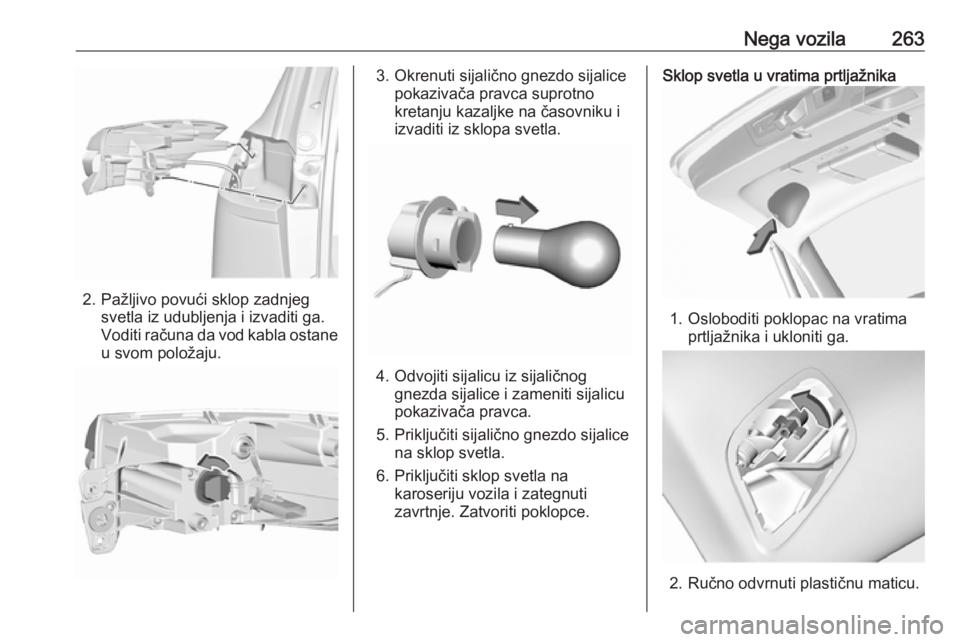

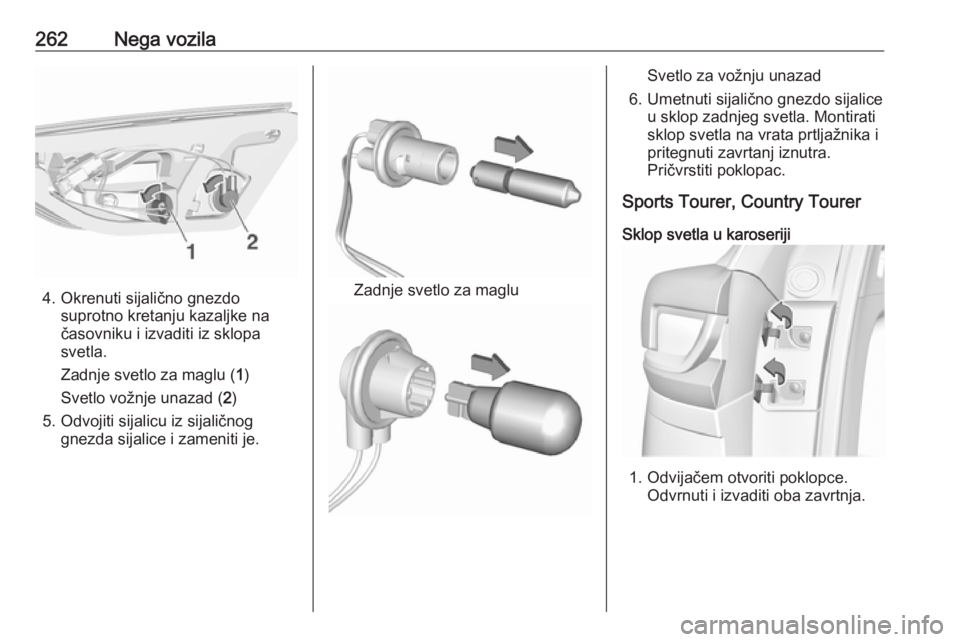

Nega vozila263
2. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
3. Okrenuti sijalično gnezdo sijalice pokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
4. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti sijalicu
pokazivača pravca.
5. Priključiti sijalično gnezdo sijalice na sklop svetla.
6. Priključiti sklop svetla na karoseriju vozila i zategnuti
zavrtnje. Zatvoriti poklopce.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.

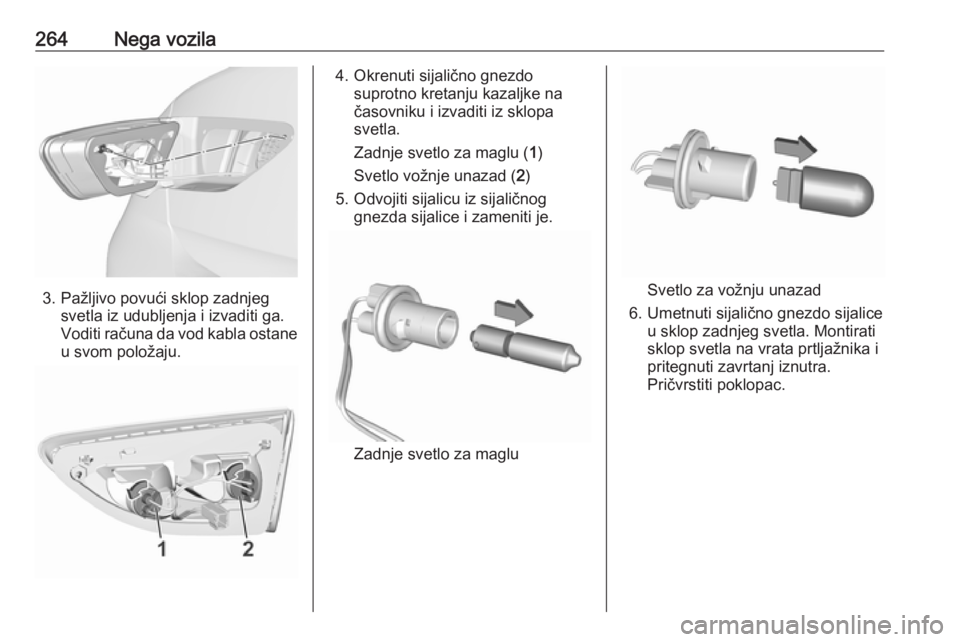

264Nega vozila
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.

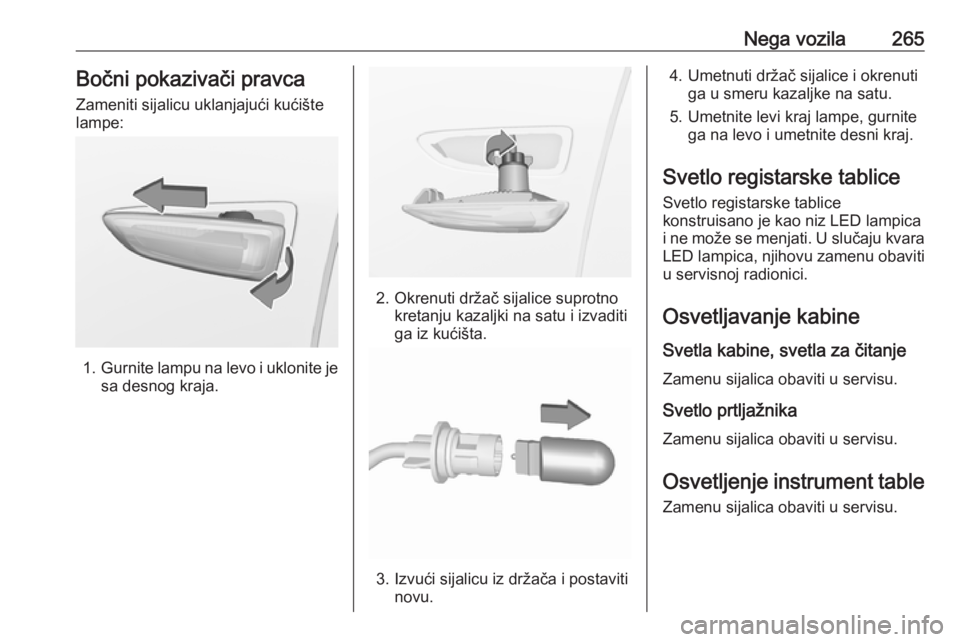

Nega vozila265Bočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti
u servisnoj radionici.
Osvetljavanje kabineSvetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnika Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table
Zamenu sijalica obaviti u servisu.

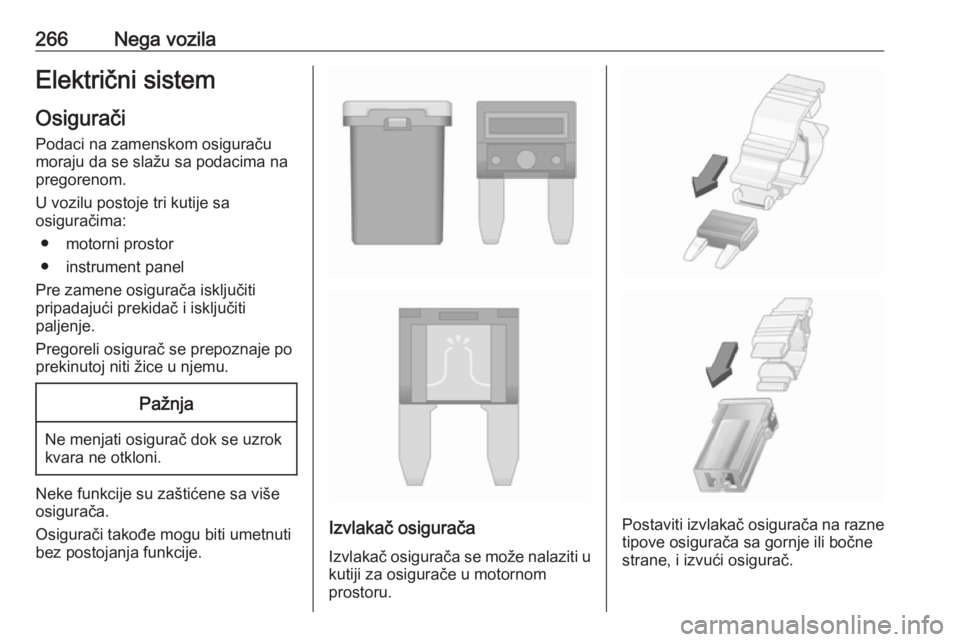

266Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

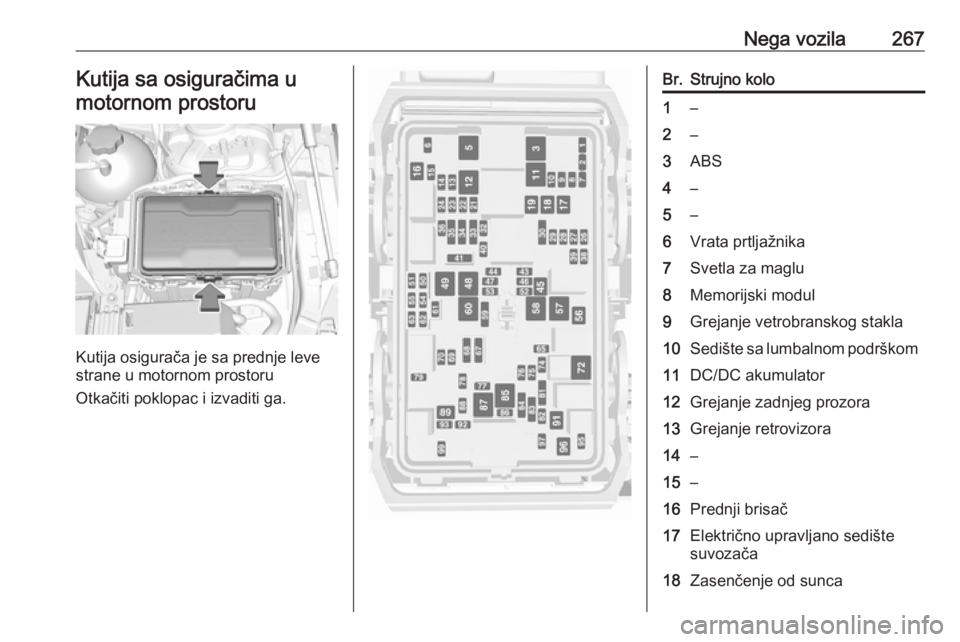

Nega vozila267Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Otkačiti poklopac i izvaditi ga.
Br.Strujno kolo1–2–3ABS4–5–6Vrata prtljažnika7Svetla za maglu8Memorijski modul9Grejanje vetrobranskog stakla10Sedište sa lumbalnom podrškom11DC/DC akumulator12Grejanje zadnjeg prozora13Grejanje retrovizora14–15–16Prednji brisač17Električno upravljano sedište
suvozača18Zasenčenje od sunca

268Nega vozilaBr.Strujno kolo19Pobuđivač električno
upravljanog sedišta20–21Krovni otvor22Brisač zadnjeg stakla/vazdušni

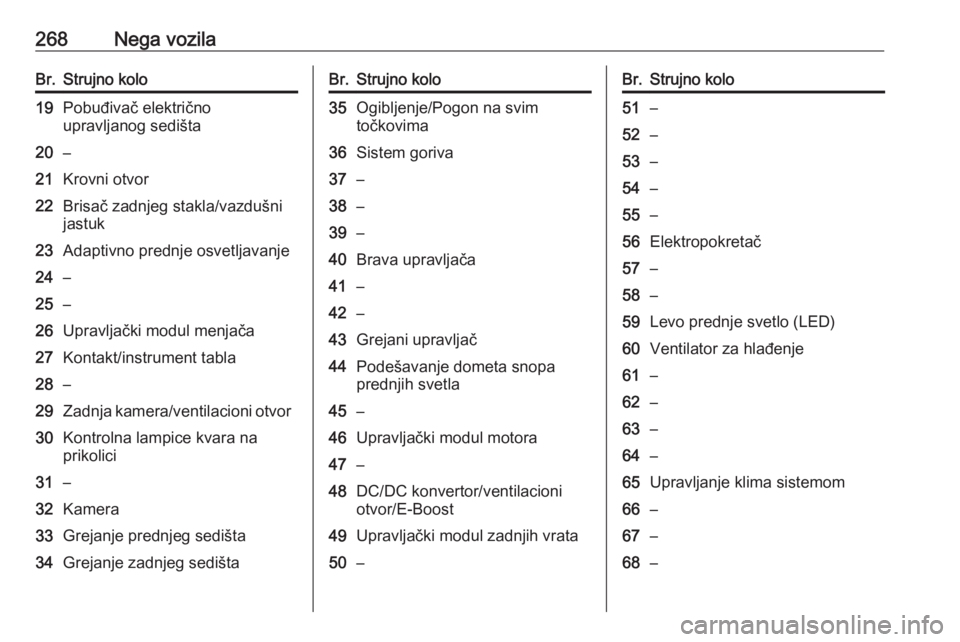

jastuk23Adaptivno prednje osvetljavanje24–25–26Upravljački modul menjača27Kontakt/instrument tabla28–29Zadnja kamera/ventilacioni otvor30Kontrolna lampice kvara na
