Приборы и средства управления99Приборы и
средства
управленияОрганы управления .................100
Регулировка положения рулевого колеса ....................100
Органы управления на рулевом колесе .....................100
Рулевое колесо с подогревом ............................ 101
Звуковой сигнал .....................101
Очиститель и омыватель ветрового стекла ..................102
Очиститель и омыватель заднего стекла ......................104
Наружная температура .........104
Часы ........................................ 105
Штепсельные розетки ...........107
Индукционная зарядка ..........108
Пепельницы ........................... 109
Сигнализаторы, измеритель‐
ные приборы и индикаторы .....110
Комбинация приборов ...........110
Спидометр .............................. 116
Одометр ................................. 116Счетчик текущего пробега ....116
Тахометр ................................ 117
Указатель уровня топлива ....118
Индикатор температуры охлаждающей жидкости
двигателя .............................. 118
Дисплей технического обслуживания .......................118
Индикаторы ............................ 120
Указатели поворота ...............120
Напоминание о ремне безопасности ........................ 120
Надувные подушки безопасности и натяжители
ремней безопасности ...........121
Отключение надувной подушки безопасности .........122
Система зарядки ....................122
Сигнализатор неисправности ......................122
Тормозная система и сцепление ............................. 123
Электрический стояночный тормоз .................................... 123
Неисправность электрического стояночного
тормоза .................................. 123
Антиблокировочная тормозная система (ABS) ....123
Переключение передач .........124Дистанция следования ..........124
Система предупреждения о выходе из занимаемой
полосы с активным
подруливанием .....................124
Электронная система динамической стабилизации
отключена ............................. 124
Электронная система динамической стабилизации
и контроля тягового усилия . 124
Система контроля тягового усилия отключена .................125
Температура охлаждающей жидкости двигателя ..............125
Предварительный подогрев . 125
AdBlue ..................................... 125
Система контроля давления в шинах ..................................... 125
Давление моторного масла ..125
Низкий уровень топлива .......126
Иммобилайзер .......................126
Наружное освещение ............126
Дальний свет .......................... 126
Автоматическое переключение дальнего
света ...................................... 127
Светодиодные фары .............127
Противотуманные фары .......127

100Приборы и средства управленияЗадний противотуманныйфонарь .................................. 127
Круиз-контроль ....................... 127
Адаптивный круиз-контроль . 127
Обнаружено движущееся впереди транспортное
средство ................................ 127
Обнаружение пешеходов ......128
Ограничитель скорости .........128
Система обнаружения дорожных знаков ..................128
Открыта дверь .......................128
Дисплеи .................................... 128
Информационный центр водителя ................................ 128
Информационный дисплей ...137
Приборная панель на ветровом стекле ...................139
Информационные сообщения 143 Предупреждающие звуковыесигналы ................................. 143
Напряжение аккумуляторной батареи .................................. 144
Сохранение индивидуальных
настроек .................................... 145
Телематическая услуга ...........151
OnStar ..................................... 151Органы управления

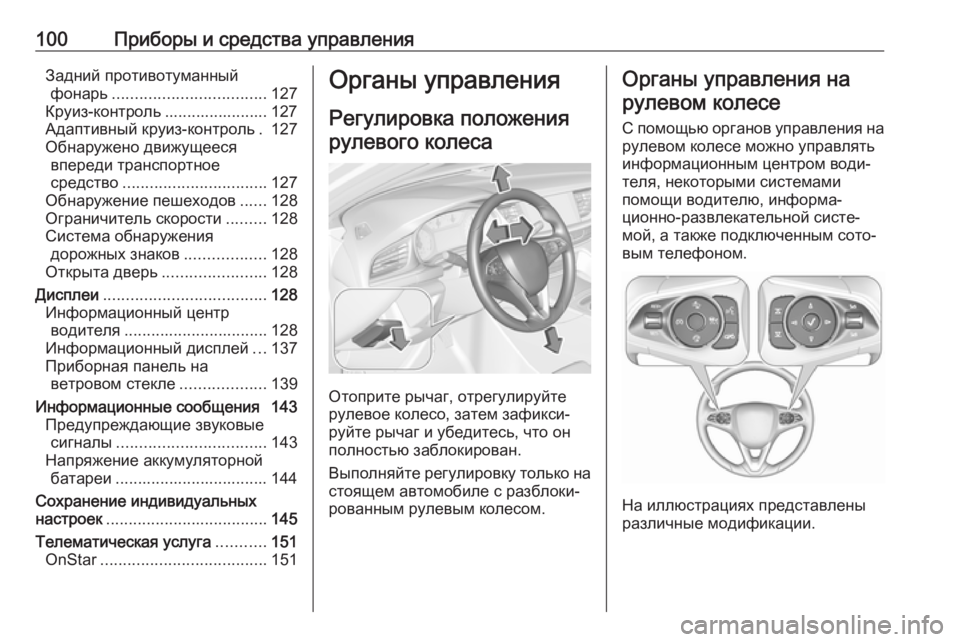

Регулировка положения рулевого колеса
Отоприте рычаг, отрегулируйте
рулевое колесо, затем зафикси‐
руйте рычаг и убедитесь, что он
полностью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐ рованным рулевым колесом.
Органы управления на
рулевом колесе
С помощью органов управления на
рулевом колесе можно управлять
информационным центром води‐
теля, некоторыми системами
помощи водителю, информа‐
ционно-развлекательной систе‐
мой, а также подключенным сото‐
вым телефоном.
На иллюстрациях представлены
различные модификации.

Приборы и средства управления101
Информационный центр водителя
3 128.
Системы помощи водителю 3 221.
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.
Рулевое колесо с
подогревом
Подогрев включается нажатием *.
Включение подтверждается
подсветкой клавиши.
Подогрев осуществляется только
при работающем двигателе и в
режиме Autostop.
Система автоматической оста‐ новки и пуска двигателя 3 193.
Звуковой сигнал
Нажмите j.

102Приборы и средства управленияОчиститель и омывательветрового стекла
Очиститель ветрового стекла с
регулируемым интерваломHI:быстроLO:медленноINT:интервальная очисткаOFF:выкл.
Если стеклоочиститель выключен,
для его однократного включения
нажмите рычаг вниз в положение
1x .
Не включать, если ветровое стекло
обледенело.
Выключать на мойках.
Регулируемый интервал очистки
Рычаг стеклоочистителя в положе‐
нии INT.
Регулировка частоты взмахов щеток стеклоочистителя осуществ‐
ляется поворотом кольца.
Очиститель ветрового стекла с
датчиком дождяHI:быстроLO:медленноAUTO:автоматические стеклоо‐
чистители с датчиком
дождяOFF:выкл.
В режиме AUTO датчик дождя
определяет количество воды на
ветровом стекле и автоматически
регулирует частоту работы стекло‐
очистителей.

Приборы и средства управления103Если стеклоочиститель выключен,
для его однократного включения
нажмите рычаг вниз в положение
1x .
Не включать, если ветровое стекло
обледенело.
Выключать на мойках.
Регулировка чувствительности
датчика дождя
Рычаг стеклоочистителя в положе‐
нии AUTO .
Поверните кольцо, чтобы изменить
чувствительность датчика дождя.
Не допускайте попадания на
датчик пыли, грязи и льда.
Функцию датчика дождя можно
включить или отключить в меню
сохранения индивидуальных
настроек.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на информационном
дисплее.
Информационный дисплей 3 137.
Сохранение индивидуальных
настроек 3 145.
Омыватель ветрового стекла
Потяните рычаг. Жидкость из
омывателя разбрызгивается на
ветровое стекло, а стеклоочисти‐
тель делает несколько взмахов по
стеклу.
Жидкость в бачке омывателя
3 290.

104Приборы и средства управленияОчиститель и омывательзаднего стекла
Очиститель заднего стекла
Поверните наконечник рычага,
чтобы включить задний стеклоо‐
чиститель:
OFF:выкл.INT:прерывистый режимON:непрерывный режим
Не включать, если заднее стекло
обледенело.
Выключать на мойках.
При включении заднего хода и
работающих стеклоочистителях
стеклоочиститель заднего стекла
включается автоматически.
Включить или отключить эту функ‐
цию можно в меню Настройки
информационного дисплея.
Сохранение индивидуальных
настроек 3 145.
Устройство промывки заднего
стекла
Нажмите рычаг.
Жидкость из омывателя разбрыз‐
гивается на заднее стекло, а стек‐
лоочиститель делает несколько
взмахов по стеклу.
При снижении уровня жидкости в
бачке омывателя ниже допусти‐
мого предела омыватель заднего
стекла отключается автоматиче‐
ски.
Жидкость в бачке омывателя
3 290.
Наружная температура
На понижение температуры
воздуха указатель реагирует
сразу, а на повышение – с задерж‐
кой.

Приборы и средства управления105
См. пример на иллюстрации.
Если наружная температура
опускается до 3 °C, в информа‐
ционном центре водителя выво‐
дится предупреждающее сообще‐
ние.9 Предупреждение
Дорога может быть покрыта
льдом, даже если дисплей пока‐ зывает несколько градусов
выше 0 °C.
Часы
Дата и время выводятся на
Info-Display.
Информационный дисплей 3 137.
7'' Цветной информационный
дисплей
Нажмите ; и выберите Настройки.
Выберите Время и дата , чтобы
открыть соответствующее
подменю.Формат времени
Чтобы выбрать необходимый
формат, нажмите экранную кнопку
"12 h" или "24 h" .
Формат даты
Чтобы выбрать формат отображе‐
ния даты выберите команду
" Формат даты " выберите необхо‐
димый вариант в подменю.
Автоматическая установка
Чтобы выбрать ручную или авто‐
матическую настройку даты и
времени, используйте команду
" Автоматическая установка ".

106Приборы и средства управленияЧтобы настроить дату и время
автоматически, выберите вариант
" Вкл. - RDS ".
Чтобы настроить дату и время
вручную, выберите вариант " Выкл.
- Вручную ". Если в пункте
" Автоматическая установка "
выбран вариант " Выкл. - Вручную",
станут доступны элементы подменю " Установка времени " и
" Установка даты ".
Настройка даты и времени
Чтобы изменить значения времени
и даты, используйте команды
" Установка времени " и "Установка
даты ".
Для изменения значений парамет‐
ров используйте кнопки "+" и "–" .
8'' Цветной информационный
дисплей
Нажмите ;, затем выберите
значок Настройки .
Выберите Время и дата .Установка времени
Выберите Установить время ,
чтобы открыть соответствующее подменю.
Выберите Автонастройка в нижней
части экрана. Выберите Включено
- RDS или Выключено - ручное .
Если выбран вариант " Выключено
- ручное ", установите часы и
минуты с помощью кнопок n и o .
Нажмите кнопку " 12-24 ч" в правой
части экрана, чтобы выбрать
формат времени.
Если выбран формат 12 часов,
отобразится третий столбец для
индикации AM и PM. Выбрать
требуемую опцию.
Установка даты
Выберите Установить дату , чтобы
открыть соответствующее
подменю.
Примечание
Если дата задаётся автоматиче‐
ски, то этого пункта в меню нет.
Выберите Автонастройка в нижней
части экрана. Выберите Включено
- RDS или Выключено - ручное .
Если выбран вариант " Выключено
- ручное ", установите дату с
помощью кнопок n и o .
Отображение времени
Выберите Отображение часов ,
чтобы открыть соответствующее
подменю.
Чтобы отключить отображение
времени в меню, выберите
команду " Выкл.".

Приборы и средства управления107Штепсельные розетки
На центральной консоли располо‐
жена розетка питания 12 вольт.
При выключенном зажигании
подача питания на эту розетку
отключается.
Sports Tourer, Country Tourer:
Розетка питания 12 В расположена на не левой стенке багажного отде‐
ления.
При выключенном зажигании
подача питания на эту розетку
продолжается.
Максимальная потребляемая
мощность не должна превышать 120 Ватт.
Подключенные дополнительные
приборы должны отвечать требо‐
ваниям по электромагнитной
совместимости в соответствии с
DIN VDE 40 839.
Не подключайте генерирующие
электрический ток приборы, напри‐ мер, зарядные устройства или
аккумуляторы.
Не повредите розетки неподходя‐
щими вилками.
Система автоматической оста‐
новки и пуска двигателя 3 193.
Разъемы USB
В зависимости от того, какая
информационно-развлекательная
система установлена на вашем
автомобиле, между передними сиденьями под складным подло‐
котником может располагаться
один или два USB-разъема для

108Приборы и средства управлениязарядки внешних устройств. Этиразъемы также обеспечивают
обмен данными с информационно-
развлекательной системой. Допол‐
нительные сведения см. в руковод‐ стве по информационно-развлека‐
тельной системе.
Разъемы USB с функцией зарядки
Сзади центральной консоли
имеются два порта USB. предназ‐ наченные только для зарядки
устройств.
Примечание
Следите за тем, чтобы разъемы
всегда оставались чистыми и сухими.
Индукционная зарядка9 Предупреждение
Индукционная зарядка может
нарушить работу вживленных
кардиостимуляторов и другого
медицинского оборудования. Если вы используете такие
устройства, проконсультируй‐
тесь с врачом, прежде чем
использовать индукционную
зарядку.
9 Предупреждение
Прежде чем заряжать мобиль‐
ный телефон, уберите металли‐
ческие предметы с зарядного
устройства, иначе они могут
сильно нагреться.
Зарядка устройств работает
только при включенном зажигании.
Карман для зарядки мобильных
устройств расположен под пере‐
дним подлокотником.
Чтобы зарядить мобильное
устройство:
1. Уберите все посторонние пред‐
меты из отсека для зарядки. В
противном случае устройство
не сможет заряжаться.
2. Вставьте мобильное устрой‐ ство в отсек для зарядки экра‐ном назад. На информацион‐
ном дисплее отобразится
