Page 181 of 387

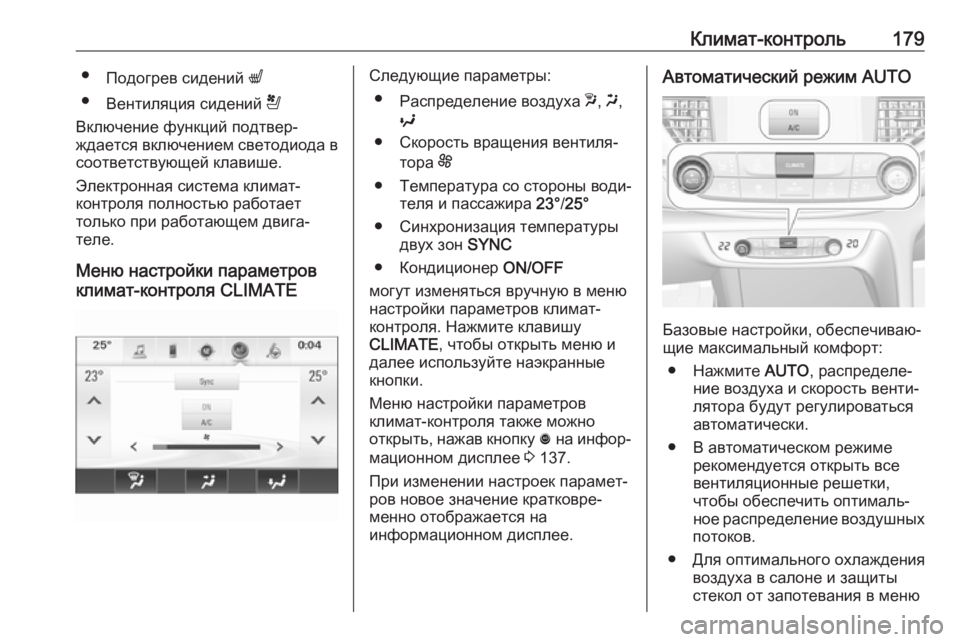

Климат-контроль179●Подогрев сидений q
● Вентиляция сидений r
Включение функций подтвер‐
ждается включением светодиода в
соответствующей клавише.
Электронная система климат-
контроля полностью работает
только при работающем двига‐
теле.
Меню настройки параметров
климат-контроля CLIMATEСледующие параметры:
● Распределение воздуха w, x ,
y
● Скорость вращения вентиля‐ тора E
● Температура со стороны води‐ теля и пассажира 23°/25°
● Синхронизация температуры двух зон SYNC
● Кондиционер ON/OFF
могут изменяться вручную в меню настройки параметров климат-
контроля. Нажмите клавишу
CLIMATE , чтобы открыть меню и
далее используйте наэкранные
кнопки.
Меню настройки параметров
климат-контроля также можно
открыть, нажав кнопку ã на инфор‐
мационном дисплее 3 137.
При изменении настроек парамет‐
ров новое значение кратковре‐
менно отображается на
информационном дисплее.Автоматический режим AUTO
Базовые настройки, обеспечиваю‐
щие максимальный комфорт:
● Нажмите AUTO, распределе‐
ние воздуха и скорость венти‐
лятора будут регулироваться
автоматически.
● В автоматическом режиме рекомендуется открыть все
вентиляционные решетки,
чтобы обеспечить оптималь‐
ное распределение воздушных
потоков.
● Для оптимального охлаждения воздуха в салоне и защиты
стекол от запотевания в меню
Page 182 of 387

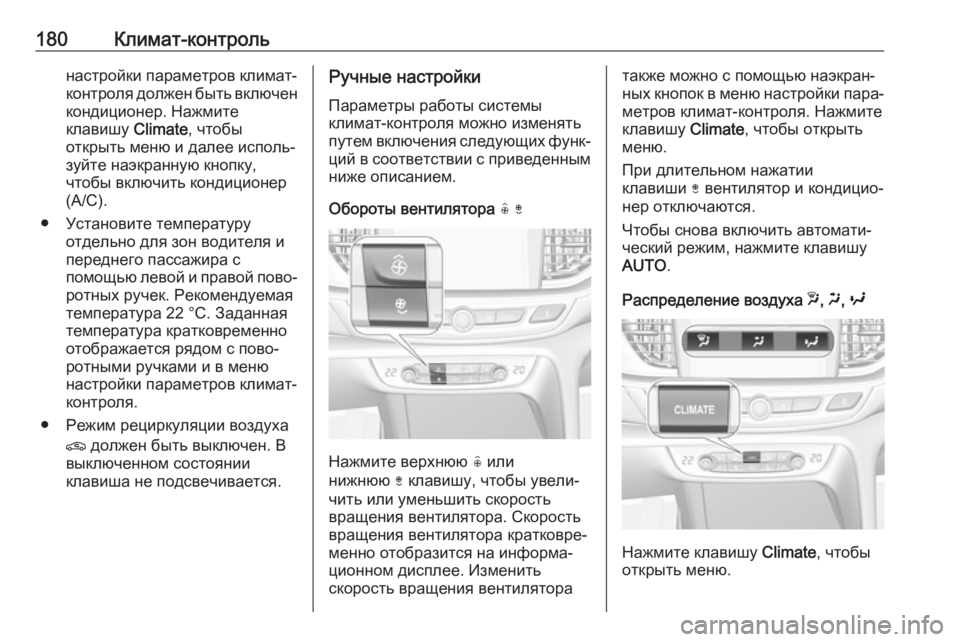

180Климат-контрольнастройки параметров климат-
контроля должен быть включен
кондиционер. Нажмите
клавишу Climate, чтобы
открыть меню и далее исполь‐
зуйте наэкранную кнопку,
чтобы включить кондиционер
(A/C).
● Установите температуру отдельно для зон водителя и
переднего пассажира с
помощью левой и правой пово‐ ротных ручек. Рекомендуемая
температура 22 °C. Заданная температура кратковременноотображается рядом с пово‐
ротными ручками и в меню
настройки параметров климат-
контроля.
● Режим рециркуляции воздуха n должен быть выключен. В
выключенном состоянии
клавиша не подсвечивается.Ручные настройки
Параметры работы системы
климат-контроля можно изменять
путем включения следующих функ‐
ций в соответствии с приведенным ниже описанием.
Обороты вентилятора ( )
Нажмите верхнюю ( или
нижнюю ) клавишу, чтобы увели‐
чить или уменьшить скорость
вращения вентилятора. Скорость
вращения вентилятора кратковре‐
менно отобразится на информа‐
ционном дисплее. Изменить
скорость вращения вентилятора
также можно с помощью наэкран‐
ных кнопок в меню настройки пара‐ метров климат-контроля. Нажмите
клавишу Climate, чтобы открыть
меню.
При длительном нажатии
клавиши ) вентилятор и кондицио‐
нер отключаются.
Чтобы снова включить автомати‐
ческий режим, нажмите клавишу
AUTO .
Распределение воздуха w, x , y
Нажмите клавишу Climate, чтобы
открыть меню.

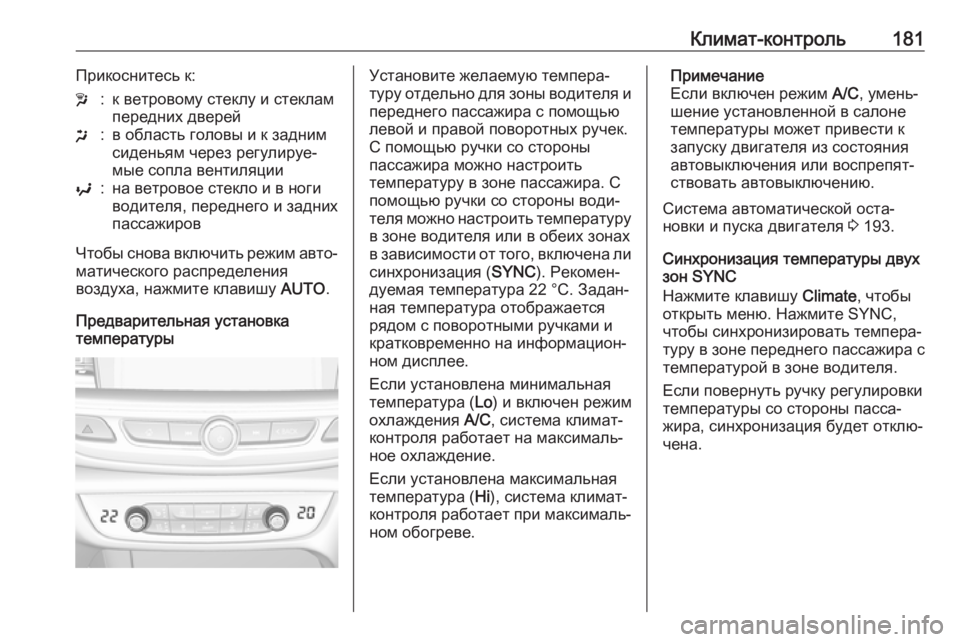

Page 183 of 387

Климат-контроль181Прикоснитесь к:w:к ветровому стеклу и стеклам
передних дверейx:в область головы и к задним
сиденьям через регулируе‐
мые сопла вентиляцииy:на ветровое стекло и в ноги
водителя, переднего и задних
пассажиров
Чтобы снова включить режим авто‐ матического распределения
воздуха, нажмите клавишу AUTO.
Предварительная установка температуры
Установите желаемую темпера‐
туру отдельно для зоны водителя и переднего пассажира с помощью
левой и правой поворотных ручек.
С помощью ручки со стороны
пассажира можно настроить
температуру в зоне пассажира. С
помощью ручки со стороны води‐
теля можно настроить температуру в зоне водителя или в обеих зонах
в зависимости от того, включена ли
синхронизация ( SYNC). Рекомен‐
дуемая температура 22 °C. Задан‐ ная температура отображается
рядом с поворотными ручками и
кратковременно на информацион‐
ном дисплее.
Если установлена минимальная
температура ( Lo) и включен режим
охлаждения A/C, система климат-
контроля работает на максималь‐
ное охлаждение.
Если установлена максимальная
температура ( Hi), система климат-
контроля работает при максималь‐
ном обогреве.Примечание
Если включен режим A/C, умень‐
шение установленной в салоне
температуры может привести к
запуску двигателя из состояния
автовыключения или воспрепят‐
ствовать автовыключению.
Система автоматической оста‐
новки и пуска двигателя 3 193.
Синхронизация температуры двух
зон SYNC
Нажмите клавишу Climate, чтобы
открыть меню. Нажмите SYNC,
чтобы синхронизировать темпера‐
туру в зоне переднего пассажира с температурой в зоне водителя.
Если повернуть ручку регулировки
температуры со стороны пасса‐
жира, синхронизация будет отклю‐
чена.

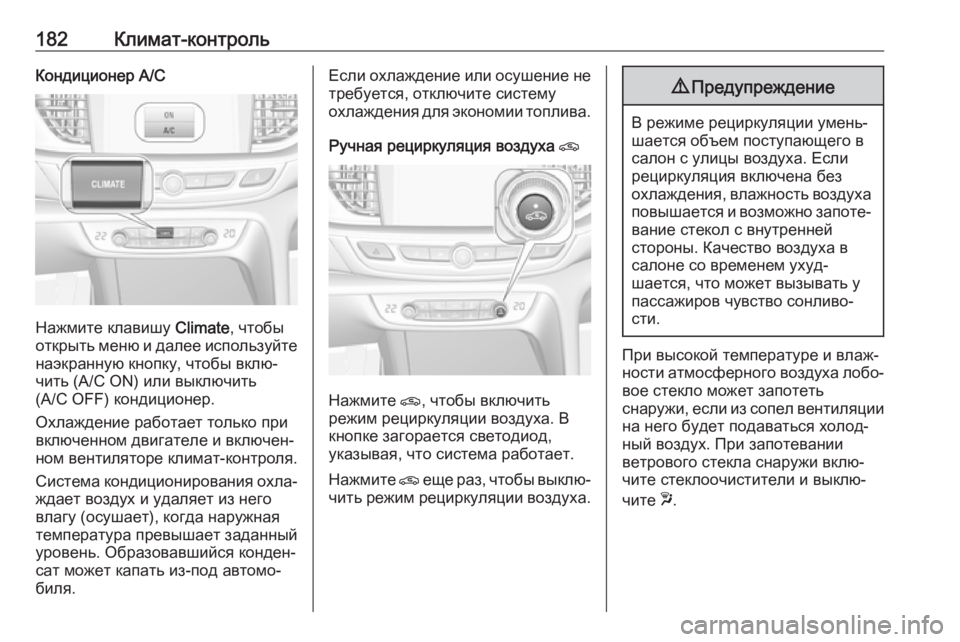

Page 184 of 387

182Климат-контрольКондиционер A/C
Нажмите клавишу Climate, чтобы
открыть меню и далее используйте
наэкранную кнопку, чтобы вклю‐
чить (A/C ON) или выключить
(A/C OFF) кондиционер.
Охлаждение работает только при
включенном двигателе и включен‐
ном вентиляторе климат-контроля.
Система кондиционирования охла‐ ждает воздух и удаляет из него
влагу (осушает), когда наружная
температура превышает заданный
уровень. Образовавшийся конден‐
сат может капать из-под автомо‐
биля.
Если охлаждение или осушение не
требуется, отключите систему
охлаждения для экономии топлива.
Ручная рециркуляция воздуха n
Нажмите n, чтобы включить
режим рециркуляции воздуха. В
кнопке загорается светодиод,
указывая, что система работает.
Нажмите n еще раз, чтобы выклю‐
чить режим рециркуляции воздуха.
9 Предупреждение
В режиме рециркуляции умень‐
шается объем поступающего в
салон с улицы воздуха. Если
рециркуляция включена без
охлаждения, влажность воздуха
повышается и возможно запоте‐ вание стекол с внутренней
стороны. Качество воздуха в
салоне со временем ухуд‐
шается, что может вызывать у
пассажиров чувство сонливо‐
сти.
При высокой температуре и влаж‐ ности атмосферного воздуха лобо‐ вое стекло может запотеть
снаружи, если из сопел вентиляции
на него будет подаваться холод‐
ный воздух. При запотевании
ветрового стекла снаружи вклю‐
чите стеклоочистители и выклю‐
чите w.
Page 185 of 387

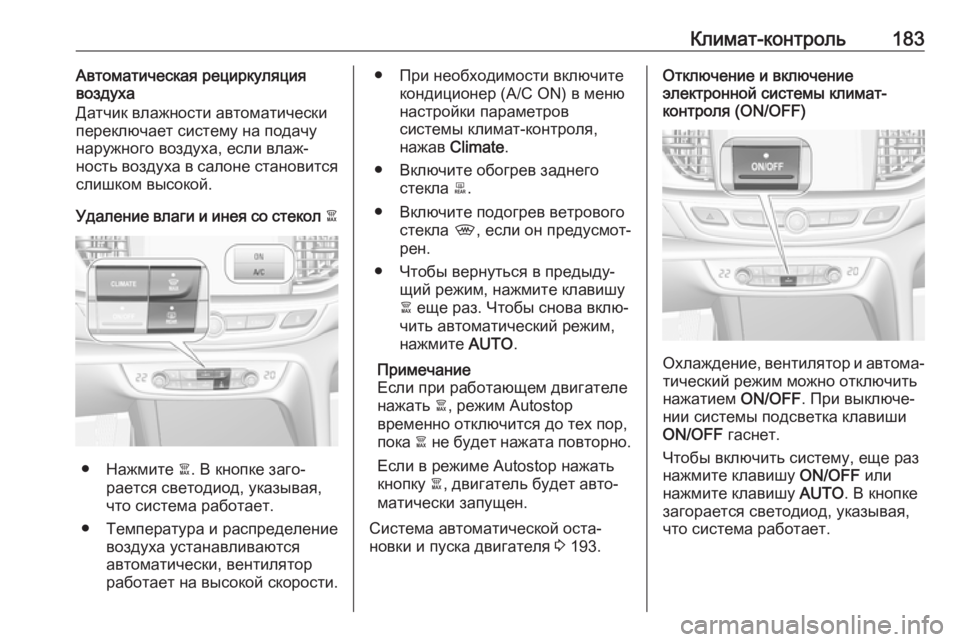

Климат-контроль183Автоматическая рециркуляциявоздуха
Датчик влажности автоматически
переключает систему на подачу
наружного воздуха, если влаж‐
ность воздуха в салоне становится
слишком высокой.
Удаление влаги и инея со стекол à
● Нажмите à. В кнопке заго‐
рается светодиод, указывая,
что система работает.
● Температура и распределение воздуха устанавливаются
автоматически, вентилятор
работает на высокой скорости.
● При необходимости включите кондиционер (A/C ON) в меню
настройки параметров
системы климат-контроля,
нажав Climate .
● Включите обогрев заднего стекла b.
● Включите подогрев ветрового стекла ,, если он предусмот‐
рен.
● Чтобы вернуться в предыду‐ щий режим, нажмите клавишу
à еще раз. Чтобы снова вклю‐
чить автоматический режим,
нажмите AUTO.
Примечание
Если при работающем двигателе
нажать à, режим Autostop
временно отключится до тех пор,
пока à не будет нажата повторно.
Если в режиме Autostop нажать
кнопку à, двигатель будет авто‐
матически запущен.
Система автоматической оста‐ новки и пуска двигателя 3 193.Отключение и включение
электронной системы климат-
контроля (ON/OFF)
Охлаждение, вентилятор и автома‐
тический режим можно отключить
нажатием ON/OFF. При выключе‐
нии системы подсветка клавиши
ON/OFF гаснет.
Чтобы включить систему, еще раз
нажмите клавишу ON/OFF или
нажмите клавишу AUTO. В кнопке
загорается светодиод, указывая,
что система работает.
Page 186 of 387

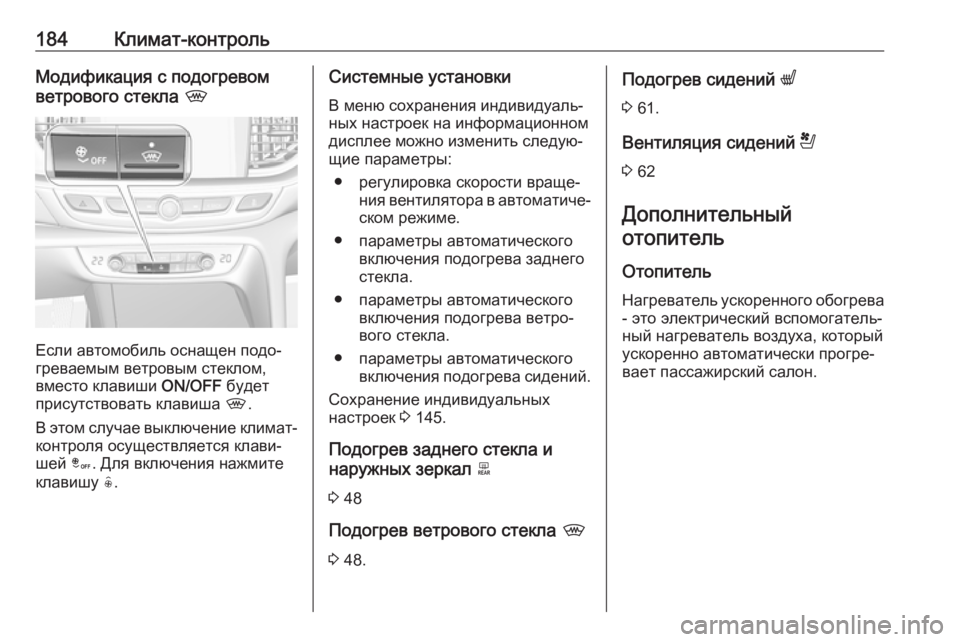

184Климат-контрольМодификация с подогревом
ветрового стекла ,
Если автомобиль оснащен подо‐
греваемым ветровым стеклом,
вместо клавиши ON/OFF будет
присутствовать клавиша ,.
В этом случае выключение климат- контроля осуществляется клави‐
шей â. Для включения нажмите
клавишу (.
Системные установки
В меню сохранения индивидуаль‐
ных настроек на информационном
дисплее можно изменить следую‐
щие параметры:
● регулировка скорости враще‐ ния вентилятора в автоматиче‐
ском режиме.
● параметры автоматического включения подогрева заднего
стекла.
● параметры автоматического включения подогрева ветро‐
вого стекла.
● параметры автоматического включения подогрева сидений.
Сохранение индивидуальных
настроек 3 145.
Подогрев заднего стекла и
наружных зеркал b
3 48
Подогрев ветрового стекла ,
3 48.Подогрев сидений q
3 61.
Вентиляция сидений r
3 62
Дополнительный отопитель
Отопитель
Нагреватель ускоренного обогрева - это электрический вспомогатель‐
ный нагреватель воздуха, который
ускоренно автоматически прогре‐
вает пассажирский салон.
Page 187 of 387

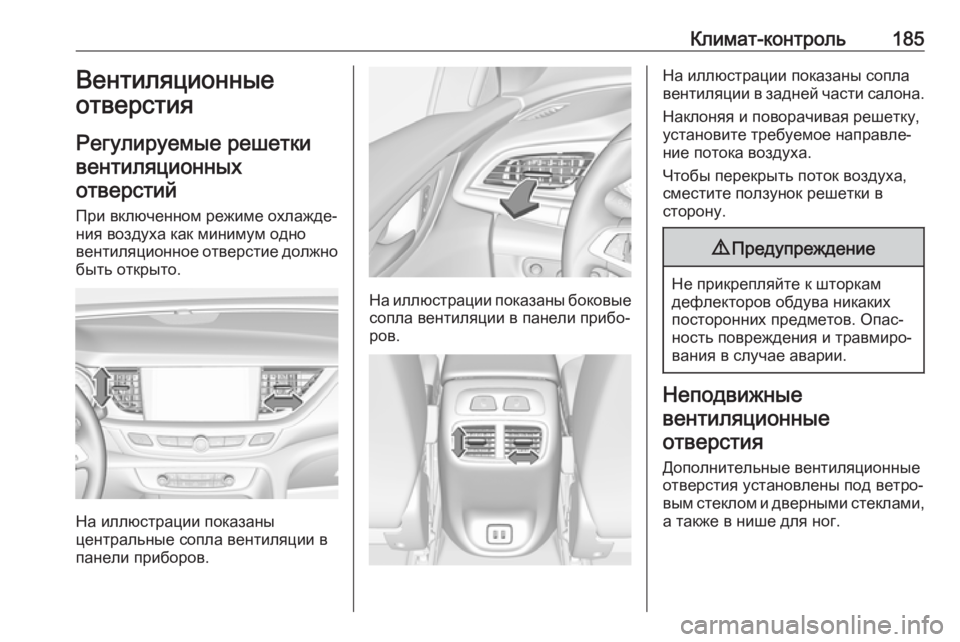

Климат-контроль185Вентиляционные
отверстия
Регулируемые решетки вентиляционныхотверстий
При включенном режиме охлажде‐
ния воздуха как минимум одно
вентиляционное отверстие должно
быть открыто.
На иллюстрации показаны
центральные сопла вентиляции в
панели приборов.
На иллюстрации показаны боковые сопла вентиляции в панели прибо‐
ров.
На иллюстрации показаны сопла
вентиляции в задней части салона.
Наклоняя и поворачивая решетку,
установите требуемое направле‐
ние потока воздуха.
Чтобы перекрыть поток воздуха,
сместите ползунок решетки в
сторону.9 Предупреждение
Не прикрепляйте к шторкам
дефлекторов обдува никаких
посторонних предметов. Опас‐ ность повреждения и травмиро‐
вания в случае аварии.
Неподвижные
вентиляционные отверстия
Дополнительные вентиляционные отверстия установлены под ветро‐
вым стеклом и дверными стеклами,
а также в нише для ног.
Page 188 of 387

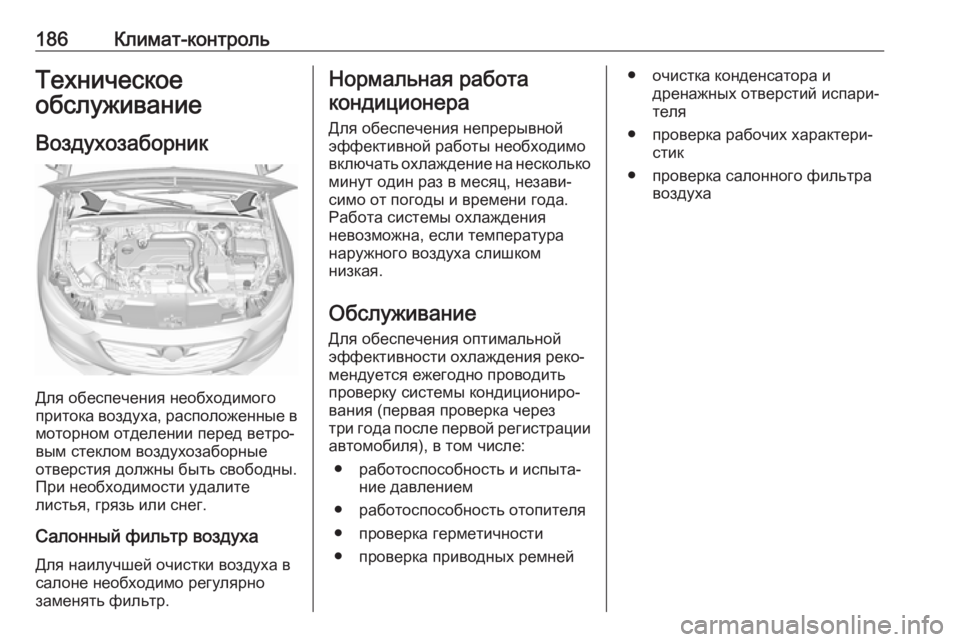

186Климат-контрольТехническое
обслуживание
Воздухозаборник
Для обеспечения необходимого
притока воздуха, расположенные в
моторном отделении перед ветро‐вым стеклом воздухозаборные
отверстия должны быть свободны.
При необходимости удалите
листья, грязь или снег.
Салонный фильтр воздуха Для наилучшей очистки воздуха в
салоне необходимо регулярно
заменять фильтр.
Нормальная работа
кондиционера
Для обеспечения непрерывной
эффективной работы необходимо
включать охлаждение на несколько
минут один раз в месяц, незави‐
симо от погоды и времени года.
Работа системы охлаждения
невозможна, если температура
наружного воздуха слишком
низкая.
Обслуживание
Для обеспечения оптимальной
эффективности охлаждения реко‐
мендуется ежегодно проводить
проверку системы кондициониро‐
вания (первая проверка через
три года после первой регистрации автомобиля), в том числе:
● работоспособность и испыта‐ ние давлением
● работоспособность отопителя
● проверка герметичности
● проверка приводных ремней● очистка конденсатора и дренажных отверстий испари‐
теля
● проверка рабочих характери‐ стик
● проверка салонного фильтра воздуха
Page 189 of 387

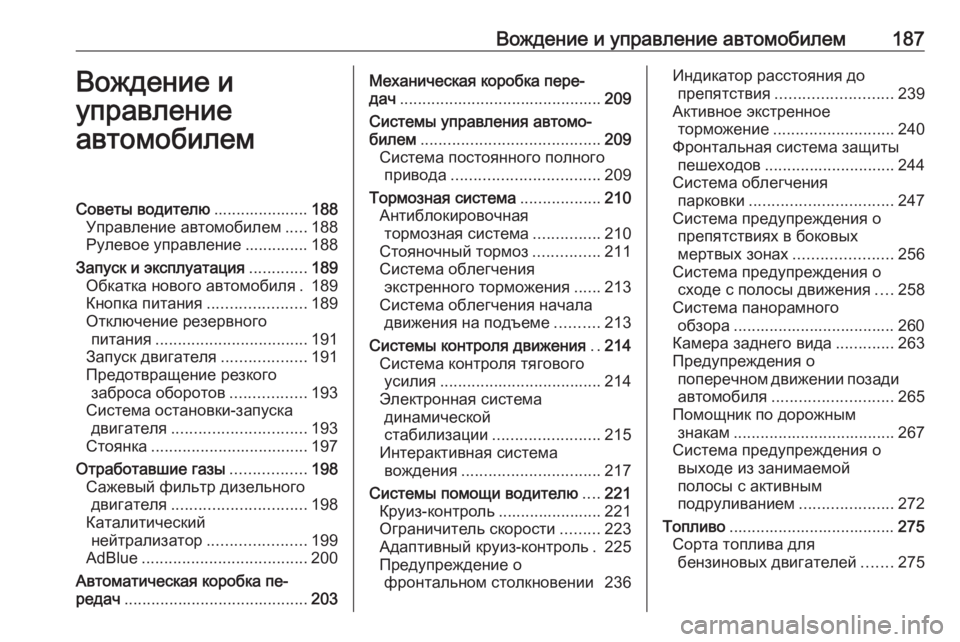

Вождение и управление автомобилем187Вождение и
управление
автомобилемСоветы водителю .....................188
Управление автомобилем .....188
Рулевое управление .............. 188
Запуск и эксплуатация .............189
Обкатка нового автомобиля . 189
Кнопка питания ......................189
Отключение резервного питания .................................. 191
Запуск двигателя ...................191
Предотвращение резкого заброса оборотов .................193
Система остановки-запуска двигателя .............................. 193
Стоянка ................................... 197
Отработавшие газы .................198
Сажевый фильтр дизельного двигателя .............................. 198
Каталитический нейтрализатор ......................199
AdBlue ..................................... 200
Автоматическая коробка пе‐
редач ......................................... 203Механическая коробка пере‐
дач ............................................. 209
Системы управления автомо‐ билем ........................................ 209
Система постоянного полного привода ................................. 209
Тормозная система ..................210
Антиблокировочная тормозная система ...............210
Стояночный тормоз ...............211
Система облегчения экстренного торможения ......213
Система облегчения начала
движения на подъеме ..........213
Системы контроля движения ..214
Система контроля тягового усилия .................................... 214
Электронная система динамической
стабилизации ........................ 215
Интерактивная система вождения ............................... 217
Системы помощи водителю ....221
Круиз-контроль ....................... 221
Ограничитель скорости .........223
Адаптивный круиз-контроль . 225
Предупреждение о фронтальном столкновении 236Индикатор расстояния до препятствия .......................... 239
Активное экстренное торможение ........................... 240
Фронтальная система защиты пешеходов ............................. 244
Система облегчения парковки ................................ 247
Система предупреждения о препятствиях в боковых
мертвых зонах ......................256
Система предупреждения о сходе с полосы движения ....258
Система панорамного обзора .................................... 260
Камера заднего вида .............263
Предупреждения о поперечном движении позади
автомобиля ........................... 265
Помощник по дорожным знакам .................................... 267
Система предупреждения о выходе из занимаемой
полосы с активным
подруливанием .....................272
Топливо ..................................... 275
Сорта топлива для бензиновых двигателей .......275
Page 190 of 387

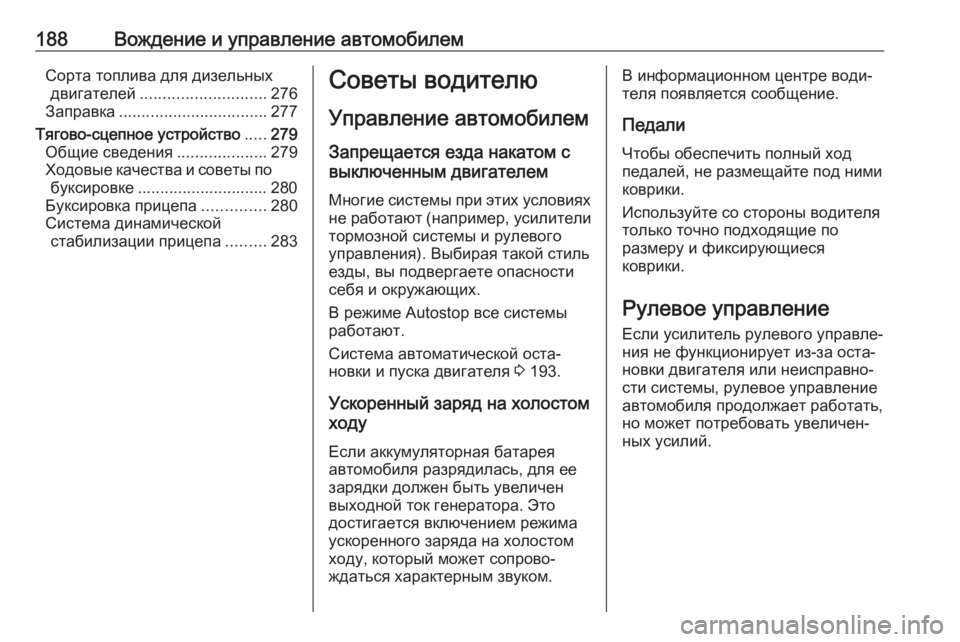

188Вождение и управление автомобилемСорта топлива для дизельныхдвигателей ............................ 276
Заправка ................................. 277
Тягово-сцепное устройство .....279
Общие сведения ....................279
Ходовые качества и советы по буксировке ............................. 280
Буксировка прицепа ..............280
Система динамической стабилизации прицепа .........283Советы водителю
Управление автомобилем Запрещается езда накатом с
выключенным двигателем
Многие системы при этих условиях не работают ( например, усилители
тормозной системы и рулевого
управления). Выбирая такой стиль
езды, вы подвергаете опасности
себя и окружающих.
В режиме Autostop все системы
работают.
Система автоматической оста‐ новки и пуска двигателя 3 193.
Ускоренный заряд на холостом
ходу
Если аккумуляторная батарея
автомобиля разрядилась, для ее
зарядки должен быть увеличен
выходной ток генератора. Это
достигается включением режима
ускоренного заряда на холостом
ходу, который может сопрово‐
ждаться характерным звуком.В информационном центре води‐
теля появляется сообщение.
Педали Чтобы обеспечить полный ход
педалей, не размещайте под ними
коврики.
Используйте со стороны водителя
только точно подходящие по
размеру и фиксирующиеся
коврики.
Рулевое управление Если усилитель рулевого управле‐
ния не функционирует из-за оста‐
новки двигателя или неисправно‐
сти системы, рулевое управление
автомобиля продолжает работать,
но может потребовать увеличен‐
ных усилий.
