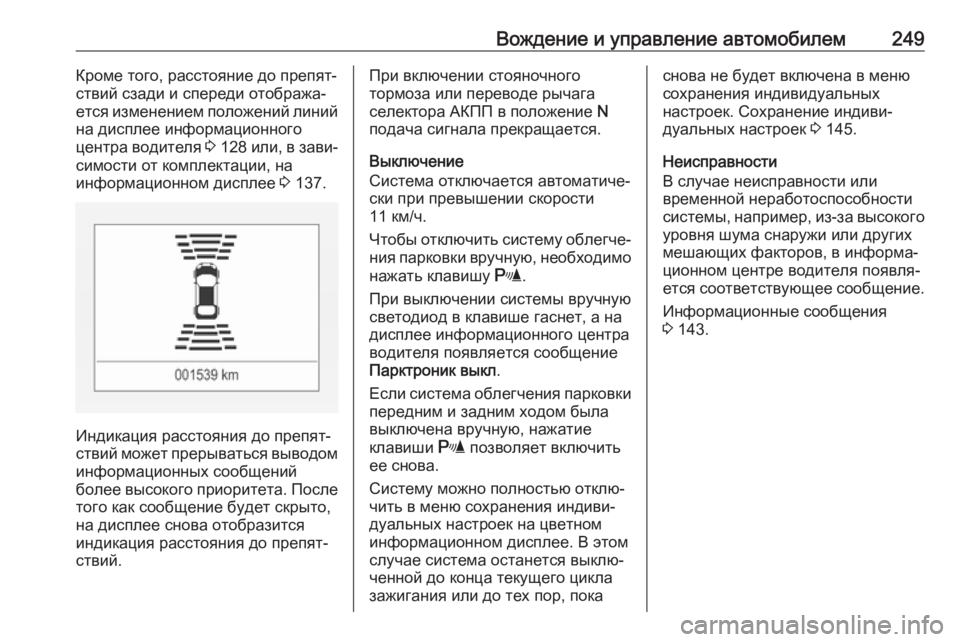

Вождение и управление автомобилем249Кроме того, расстояние до препят‐
ствий сзади и спереди отобража‐ ется изменением положений линий
на дисплее информационного
центра водителя 3 128 или, в зави‐
симости от комплектации, на
информационном дисплее 3 137.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После того как сообщение будет скрыто,
на дисплее снова отобразится
индикация расстояния до препят‐
ствий.
При включении стояночного
тормоза или переводе рычага
селектора АКПП в положение N
подача сигнала прекращается.
Выключение
Система отключается автоматиче‐
ски при превышении скорости
11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
нажать клавишу r.
При выключении системы вручную
светодиод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение
Парктроник выкл .
Если система облегчения парковки передним и задним ходом была
выключена вручную, нажатие
клавиши r позволяет включить
ее снова.
Систему можно полностью отклю‐
чить в меню сохранения индиви‐
дуальных настроек на цветном
информационном дисплее. В этом
случае система останется выклю‐
ченной до конца текущего цикла
зажигания или до тех пор, покаснова не будет включена в меню
сохранения индивидуальных
настроек. Сохранение индиви‐
дуальных настроек 3 145.
Неисправности
В случае неисправности или
временной неработоспособности
системы, например, из-за высокого
уровня шума снаружи или других мешающих факторов, в информа‐ционном центре водителя появля‐
ется соответствующее сообщение.
Информационные сообщения
3 143.

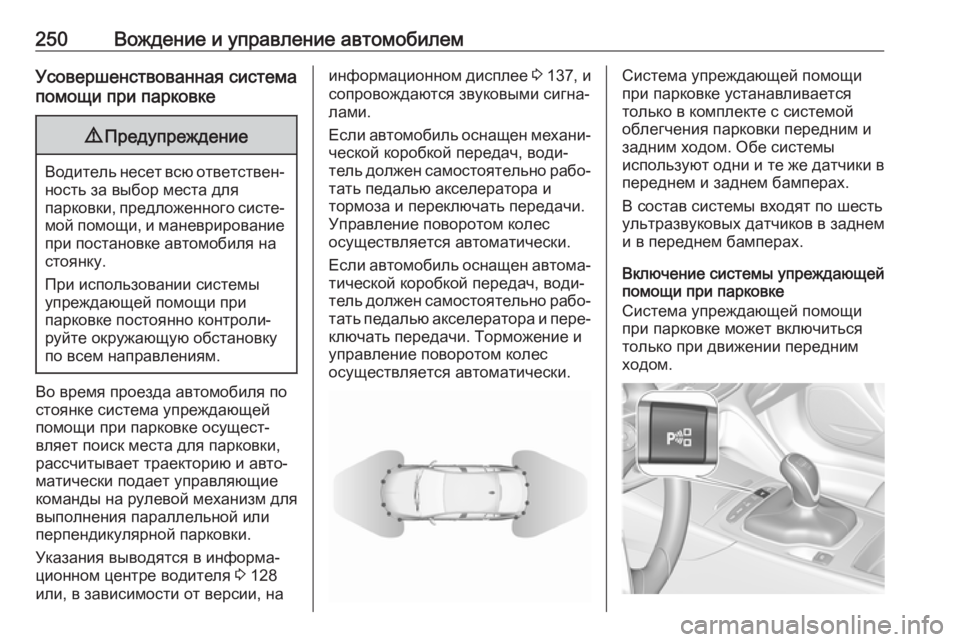

250Вождение и управление автомобилемУсовершенствованная система
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для
парковки, предложенного систе‐
мой помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при
парковке постоянно контроли‐
руйте окружающую обстановку
по всем направлениям.
Во время проезда автомобиля по
стоянке система упреждающей
помощи при парковке осущест‐
вляет поиск места для парковки,
рассчитывает траекторию и авто‐
матически подает управляющие
команды на рулевой механизм для выполнения параллельной или
перпендикулярной парковки.
Указания выводятся в информа‐
ционном центре водителя 3 128
или, в зависимости от версии, на
информационном дисплее 3 137, и
сопровождаются звуковыми сигна‐ лами.
Если автомобиль оснащен механи‐
ческой коробкой передач, води‐
тель должен самостоятельно рабо‐
тать педалью акселератора и
тормоза и переключать передачи.
Управление поворотом колес
осуществляется автоматически.
Если автомобиль оснащен автома‐ тической коробкой передач, води‐
тель должен самостоятельно рабо‐
тать педалью акселератора и пере‐
ключать передачи. Торможение и
управление поворотом колес
осуществляется автоматически.Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой
облегчения парковки передним и
задним ходом. Обе системы
используют одни и те же датчики в
переднем и заднем бамперах.
В состав системы входят по шесть
ультразвуковых датчиков в заднем
и в переднем бамперах.
Включение системы упреждающей
помощи при парковке
Система упреждающей помощи
при парковке может включиться
только при движении передним
ходом.

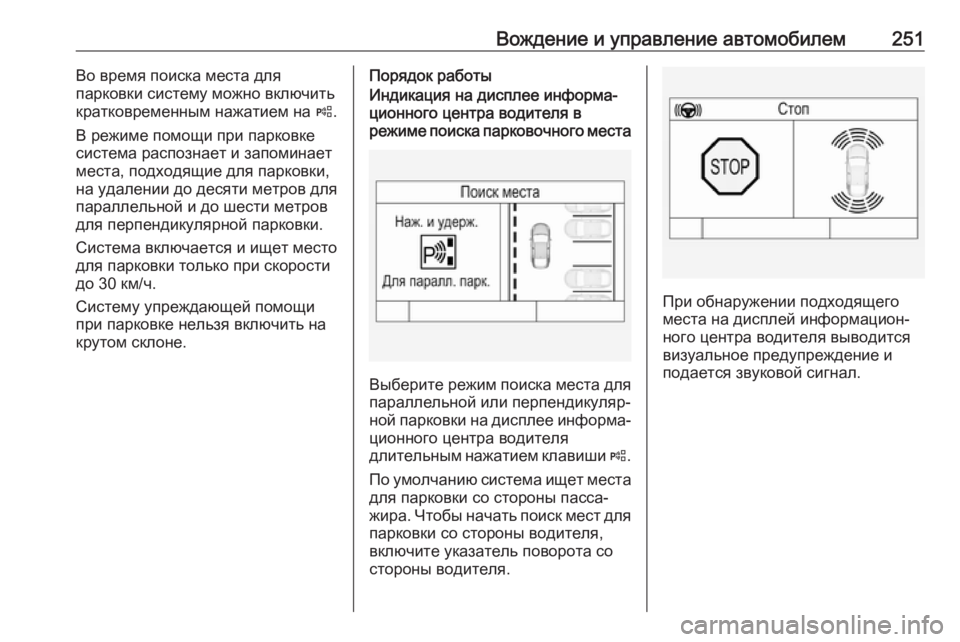

Вождение и управление автомобилем251Во время поиска места для
парковки систему можно включить
кратковременным нажатием на (.
В режиме помощи при парковке система распознает и запоминает
места, подходящие для парковки,
на удалении до десяти метров для
параллельной и до шести метров
для перпендикулярной парковки.
Система включается и ищет место
для парковки только при скорости
до 30 км/ч.
Систему упреждающей помощи
при парковке нельзя включить на
крутом склоне.Порядок работыИндикация на дисплее информа‐
ционного центра водителя в
режиме поиска парковочного места
Выберите режим поиска места для
параллельной или перпендикуляр‐
ной парковки на дисплее информа‐ ционного центра водителя
длительным нажатием клавиши (.
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для парковки со стороны водителя,
включите указатель поворота со
стороны водителя.
При обнаружении подходящего
места на дисплей информацион‐
ного центра водителя выводится
визуальное предупреждение и
подается звуковой сигнал.

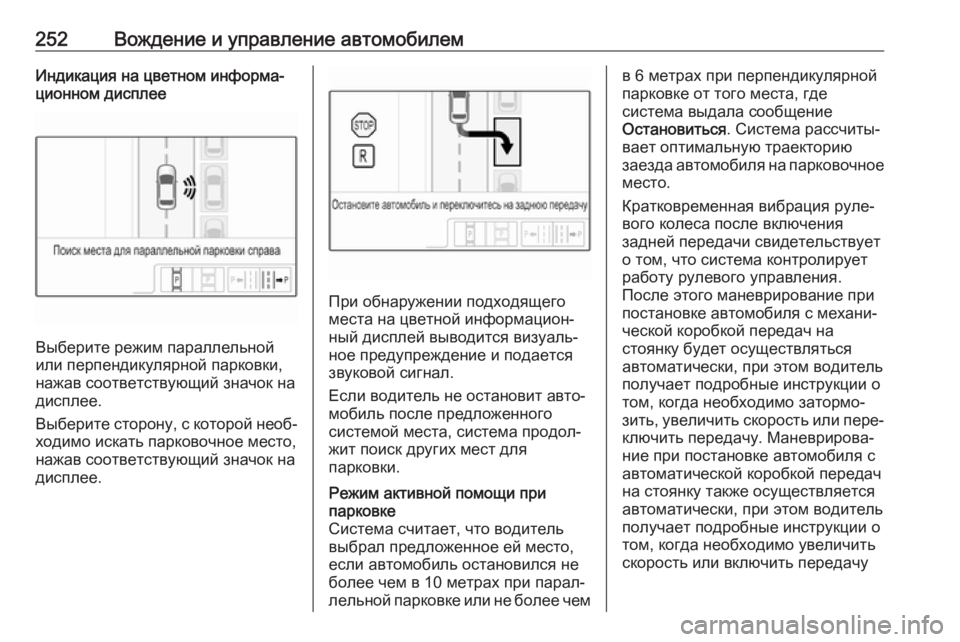

252Вождение и управление автомобилемИндикация на цветном информа‐ционном дисплее
Выберите режим параллельной
или перпендикулярной парковки,
нажав соответствующий значок на
дисплее.
Выберите сторону, с которой необ‐
ходимо искать парковочное место,
нажав соответствующий значок на
дисплее.
При обнаружении подходящего места на цветной информацион‐
ный дисплей выводится визуаль‐
ное предупреждение и подается
звуковой сигнал.
Если водитель не остановит авто‐
мобиль после предложенного
системой места, система продол‐
жит поиск других мест для
парковки.
Режим активной помощи при
парковке
Система считает, что водитель выбрал предложенное ей место,
если автомобиль остановился не
более чем в 10 метрах при парал‐
лельной парковке или не более чемв 6 метрах при перпендикулярной
парковке от того места, где
система выдала сообщение
Остановиться . Система рассчиты‐
вает оптимальную траекторию заезда автомобиля на парковочное
место.
Кратковременная вибрация руле‐
вого колеса после включения
задней передачи свидетельствует
о том, что система контролирует
работу рулевого управления.
После этого маневрирование при
постановке автомобиля с механи‐
ческой коробкой передач на
стоянку будет осуществляться
автоматически, при этом водитель
получает подробные инструкции о
том, когда необходимо затормо‐
зить, увеличить скорость или пере‐
ключить передачу. Маневрирова‐
ние при постановке автомобиля с
автоматической коробкой передач на стоянку также осуществляется
автоматически, при этом водитель
получает подробные инструкции о
том, когда необходимо увеличить
скорость или включить передачу

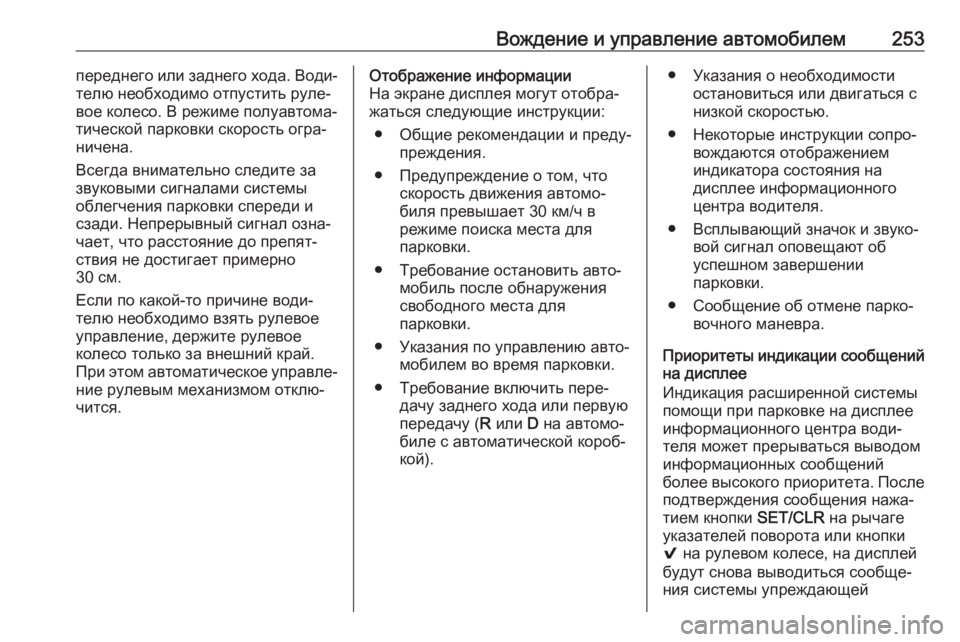

Вождение и управление автомобилем253переднего или заднего хода. Води‐
телю необходимо отпустить руле‐
вое колесо. В режиме полуавтома‐
тической парковки скорость огра‐
ничена.
Всегда внимательно следите за
звуковыми сигналами системы
облегчения парковки спереди и
сзади. Непрерывный сигнал озна‐
чает, что расстояние до препят‐
ствия не достигает примерно
30 см.
Если по какой-то причине води‐
телю необходимо взять рулевое
управление, держите рулевое
колесо только за внешний край.
При этом автоматическое управле‐
ние рулевым механизмом отклю‐
чится.Отображение информации
На экране дисплея могут отобра‐
жаться следующие инструкции:
● Общие рекомендации и преду‐ преждения.
● Предупреждение о том, что скорость движения автомо‐
биля превышает 30 км/ч в
режиме поиска места для
парковки.
● Требование остановить авто‐ мобиль после обнаружения
свободного места для
парковки.
● Указания по управлению авто‐ мобилем во время парковки.
● Требование включить пере‐ дачу заднего хода или первуюпередачу ( R или D на автомо‐
биле с автоматической короб‐
кой).● Указания о необходимости остановиться или двигаться с
низкой скоростью.
● Некоторые инструкции сопро‐ вождаются отображением
индикатора состояния на
дисплее информационного
центра водителя.
● Всплывающий значок и звуко‐ вой сигнал оповещают об
успешном завершении
парковки.
● Сообщение об отмене парко‐ вочного маневра.
Приоритеты индикации сообщений
на дисплее
Индикация расширенной системы
помощи при парковке на дисплее
информационного центра води‐
теля может прерываться выводом
информационных сообщений
более высокого приоритета. После подтверждения сообщения нажа‐
тием кнопки SET/CLR на рычаге
указателей поворота или кнопки
9 на рулевом колесе, на дисплей
будут снова выводиться сообще‐
ния системы упреждающей

254Вождение и управление автомобилемпомощи при парковке, и вы
сможете продолжить маневриро‐
вание для парковки.
Выключение
Система отключается в следую‐
щих случаях:
● кратковременное нажатие клавиши (
● маневр парковки успешно завершен
● во время поиска места для парковки скорость автомобиля
превысила 30 км/ч
● в режиме активной помощи при
парковке скорость автомобиля
превысила 8 км/ч
● система установила, что води‐ тель взялся за руль
● превышено максимальное разрешенное количество пере‐ключений передач:
восемь циклов при параллель‐ ной парковке или пять циклов
при перпендикулярной
● выключено зажиганиеПри отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение
Парковка отключена . Также
подается звуковой сигнал.
Автоматическая коробка передач: Если систему упреждающей
помощи при парковке отключить во
время парковки, а также после
успешного завершения парковки
система будет удерживать автомо‐
биль на месте до тех пор, пока не
будет выполнено одно из следую‐
щих действий:
1. выжата педаль тормоза.
2. включен электромеханический стояночный тормоз.
3. Рычаг селектора переведен в положение P
Неисправности
Сообщение отображается в
следующих случаях:
● В системе имеется неисправ‐ ность.
● Водитель не завершил успешно парковочный маневр.● Система не работает.
● При возникновении любых из указанных выше условий
отключения системы.
Если во время маневра на пути
автомобиля обнаруживается
препятствие, на дисплей выво‐
дится сообщение Остановиться.
После удаления объекта маневр для парковки будет возобновлен.
Если препятствие не удалено,
система будет отключена.
Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.

Вождение и управление автомобилем255Внимание
Эффективность системы
снижается, когда датчики
покрываются, например,
наледью или снегом.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐ мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили
(например, внедорожники,
минифургоны, крупногабарит‐
ные фургоны). Опознавание
объектов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или механическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для
парковки, изменится. Система
может распознавать въезды,
арки, дворы и даже перекрестки
как места, доступные для
парковки. После включения пере‐
дачи заднего хода система начи‐
нает маневрирование для въезда
на парковочное место. Удосто‐
верьтесь, что выбранное для
парковки место действительно
свободно.
Система не способна распознав‐ ать низкие бордюрные камни и
неровности покрытия, например,
на строительных площадках. Вся
ответственность возлагается на водителя.
Примечание
На новом автомобиле при первом
использовании системы необхо‐
димо выполнить ее калибровку.
Для оптимальной работы системы
помощи при парковке необходимо предварительно проехать не
меньше 10 км по маршруту,
содержащему несколько поворо‐
тов.
Система калибруется под стан‐
дартные колеса, установленные
заводом-изготовителем. Уста‐
новка колес с шинами или

256Вождение и управление автомобилемдисками другой размерности
может повлиять на работу
системы парковки.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся
визуальные предупреждающие
сигналы.
Система предупреждения о
препятствиях в боковых мертвых
зонах использует сигналы некото‐
рых датчиков системы упреждаю‐
щей помощи при парковке, распо‐
ложенных в переднем и заднем
бамперах автомобиля с левой и
правой сторон.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загораются на короткое
время, указывая на исправность
системы.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, неза‐
висимо от того, совершаете ли
обгон вы или обгоняют вас, в
наружном зеркале заднего вида с
соответствующей стороны заго‐
рается желтый предупредитель‐
ный символ F. Если после этого
водитель включает указатель

Вождение и управление автомобилем257поворота, желтый предупреждаю‐
щий символ F начинает мигать,
предупреждая об опасности смены
полосы движения.
Примечание
Если скорость обгоняющего авто‐ мобиля превышает скорость обго‐няемого на 10 км/ч или более,
предупреждающий символ F в
соответствующем наружном
зеркале может не загораться.
Система предупреждения о
препятствиях в боковых мертвых
зонах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных
зеркалах заднего вида предупреж‐
дающие символы F горят туск‐
лым светом. Как только скорость
автомобиля опустится ниже
указанного порога, предупреждаю‐
щие символы погаснут. Если после этого в мертвой зоне обнаружи‐
вается автомобиль, на соответ‐ ствующей стороне, как обычно,
загораются предупреждающие
символы F.Выключение
Включить или отключить систему
предупреждения о препятствиях в боковых мертвых зонах можно на
информационном дисплее в меню
сохранения индивидуальных
настроек.
Сохранение индивидуальных
настроек 3 145.
Информационный дисплей 3 137.
При отключении системы на экран информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения Зона обнаружения начинается у
заднего бампера и уходит назад и в стороны примерно на три метра.
Высота зоны обнаружения состав‐
ляет примерно от полуметра до
двух метров от земли.
Если автомобиль буксирует
прицеп или установлен кронштейн
для перевозки велосипеда,
система отключается.Система предупреждения о
препятствиях в боковых мертвых
зонах игнорирует неподвижные
препятствия, такие как огражде‐
ния, столбы, бордюры, стены и
балки. Система также не обнару‐
живает другие припаркованные
автомобили и автомобили, движу‐
щиеся во встречном направлении.
Ограничения в работе системы Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В
условиях повышенной влажности
это может происходить чаще.
Система может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Датчики закрыты наледью, снегом, грязью, наклейками,
магнитами, металлическими
пластинами или чем-то еще.
● Идет сильный дождь.
● Автомобиль побывал в ДТП или участок вокруг датчикаповрежден или не восстано‐
влен должным образом.

258Вождение и управление автомобилем● Наблюдаются резкие пере‐пады температуры.
● Автомобиль буксирует прицеп.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе индикаторы в
зеркалах заднего вида будут
гореть постоянно, а на дисплей
информационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Система предупреждения о сходе с полосы
движения
В дополнение к системе преду‐
преждения о препятствиях в боко‐
вых мертвых зонах 3 256, система
предупреждения о сходе с полосы
движения распознает быстро
приближающиеся автомобили на
соседних полосах позади вашего
автомобиля.При обнаружении быстро прибли‐
жающихся сзади автомобилей
система выдает визуальный пред‐
упредительный сигнал в соответ‐
ствующем наружном зеркале.
Радарные датчики расстояния
расположены в заднем бампере.9 Предупреждение
Система предупреждения о
сходе с полосы движения не
заменяет внимание водителя.
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Когда система обнаруживает
приближающийся сзади автомо‐
биль, движущийся значительно
быстрее, в соответствующем
наружном зеркале загорается
желтый предупредительный
значок F. Если после этого води‐
тель включает указатель поворота,
желтый предупреждающий символ
F начинает мигать, предупре‐
ждая об опасности смены полосы движения.
Система контроля мертвых зон при
перестроении работает на всех
скоростях.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время, указывая на исправность системы.
