Вождение и управление автомобилем269

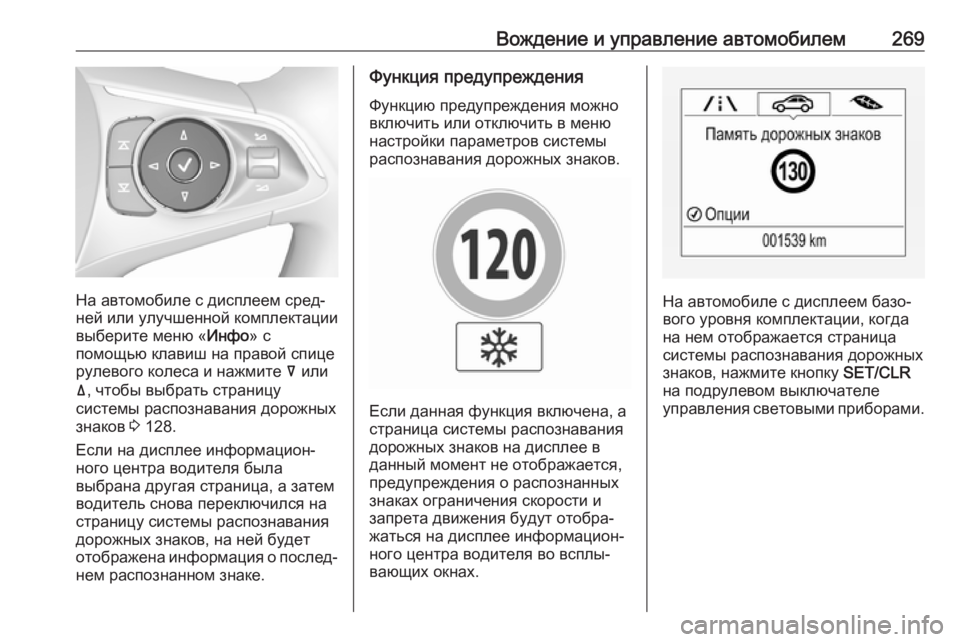

На автомобиле с дисплеем сред‐
ней или улучшенной комплектации
выберите меню « Инфо» с
помощью клавиш на правой спице рулевого колеса и нажмите å или
ä , чтобы выбрать страницу
системы распознавания дорожных
знаков 3 128.
Если на дисплее информацион‐
ного центра водителя была
выбрана другая страница, а затем
водитель снова переключился на
страницу системы распознавания
дорожных знаков, на ней будет
отображена информация о послед‐
нем распознанном знаке.
Функция предупреждения
Функцию предупреждения можно
включить или отключить в меню
настройки параметров системы
распознавания дорожных знаков.
Если данная функция включена, а
страница системы распознавания
дорожных знаков на дисплее в
данный момент не отображается,
предупреждения о распознанных
знаках ограничения скорости и
запрета движения будут отобра‐
жаться на дисплее информацион‐
ного центра водителя во всплы‐
вающих окнах.
На автомобиле с дисплеем базо‐
вого уровня комплектации, когда
на нем отображается страница
системы распознавания дорожных
знаков, нажмите кнопку SET/CLR
на подрулевом выключателе
управления световыми приборами.

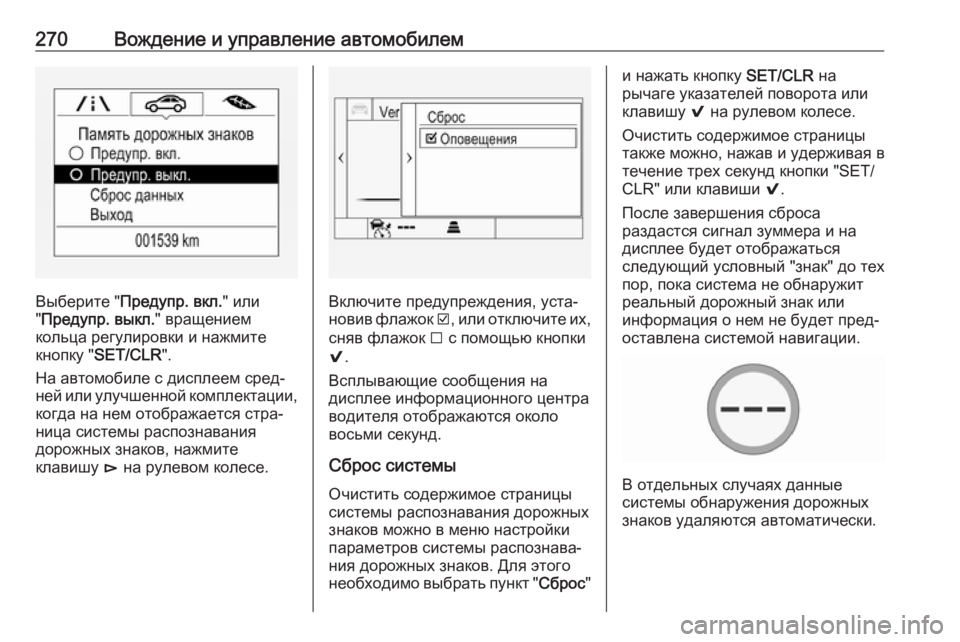

270Вождение и управление автомобилем
Выберите "Предупр. вкл. " или
" Предупр. выкл. " вращением
кольца регулировки и нажмите
кнопку " SET/CLR ".
На автомобиле с дисплеем сред‐
ней или улучшенной комплектации, когда на нем отображается стра‐
ница системы распознавания
дорожных знаков, нажмите
клавишу é на рулевом колесе.Включите предупреждения, уста‐
новив флажок J, или отключите их,
сняв флажок I с помощью кнопки
9 .
Всплывающие сообщения на
дисплее информационного центра
водителя отображаются около
восьми секунд.
Сброс системы Очистить содержимое страницы
системы распознавания дорожных
знаков можно в меню настройки
параметров системы распознава‐
ния дорожных знаков. Для этого
необходимо выбрать пункт " Сброс"
и нажать кнопку SET/CLR на
рычаге указателей поворота или клавишу 9 на рулевом колесе.
Очистить содержимое страницы также можно, нажав и удерживая в
течение трех секунд кнопки "SET/
CLR" или клавиши 9.
После завершения сброса
раздастся сигнал зуммера и на
дисплее будет отображаться
следующий условный "знак" до тех
пор, пока система не обнаружит
реальный дорожный знак или
информация о нем не будет пред‐
оставлена системой навигации.
В отдельных случаях данные
системы обнаружения дорожных
знаков удаляются автоматически.

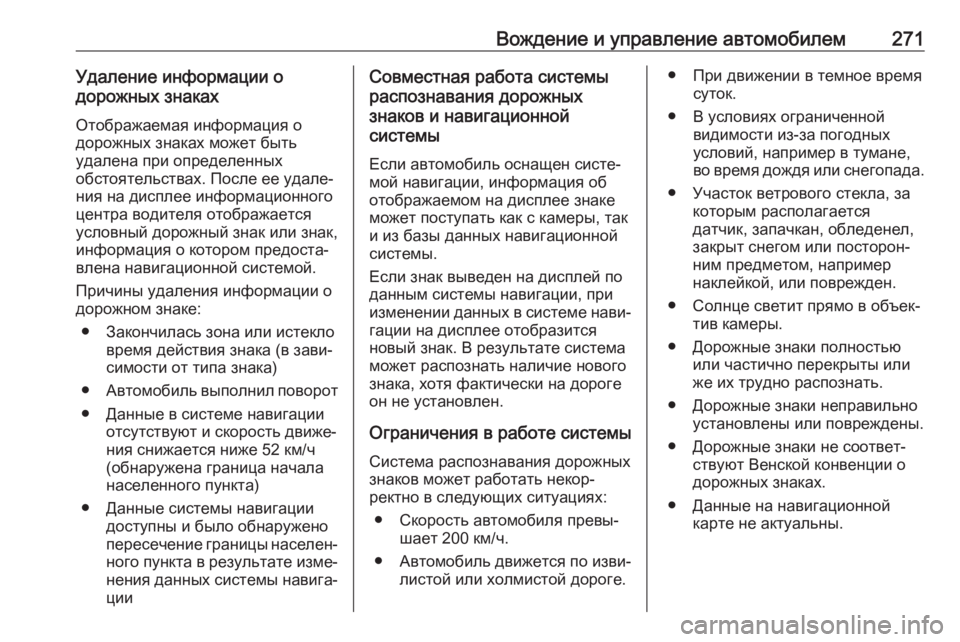

Вождение и управление автомобилем271Удаление информации о
дорожных знаках
Отображаемая информация о
дорожных знаках может быть
удалена при определенных
обстоятельствах. После ее удале‐
ния на дисплее информационного
центра водителя отображается
условный дорожный знак или знак,
информация о котором предоста‐ влена навигационной системой.
Причины удаления информации о
дорожном знаке:
● Закончилась зона или истекло время действия знака (в зави‐симости от типа знака)
● Автомобиль выполнил поворот
● Данные в системе навигации отсутствуют и скорость движе‐
ния снижается ниже 52 км/ч
(обнаружена граница начала
населенного пункта)
● Данные системы навигации доступны и было обнаруженопересечение границы населен‐
ного пункта в результате изме‐
нения данных системы навига‐
цииСовместная работа системы
распознавания дорожных
знаков и навигационной
системы
Если автомобиль оснащен систе‐
мой навигации, информация об
отображаемом на дисплее знаке может поступать как с камеры, так
и из базы данных навигационной
системы.
Если знак выведен на дисплей по
данным системы навигации, при
изменении данных в системе нави‐
гации на дисплее отобразится
новый знак. В результате система
может распознать наличие нового
знака, хотя фактически на дороге
он не установлен.
Ограничения в работе системы Система распознавания дорожных
знаков может работать некор‐
ректно в следующих ситуациях:
● Скорость автомобиля превы‐ шает 200 км/ч.
● Автомобиль движется по изви‐ листой или холмистой дороге.● При движении в темное время суток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
● Солнце светит прямо в объек‐ тив камеры.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках.
● Данные на навигационной карте не актуальны.

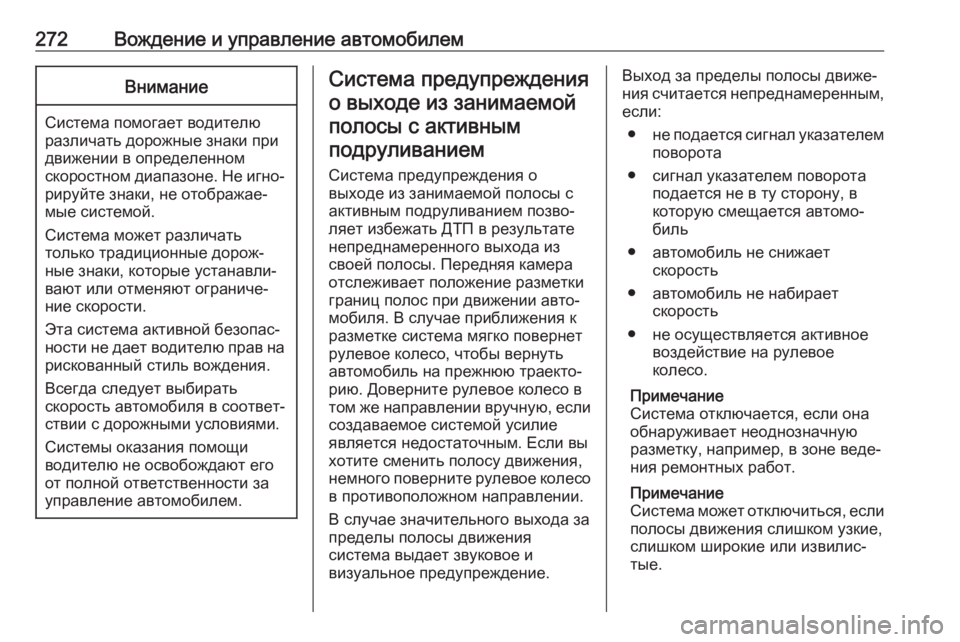

272Вождение и управление автомобилемВнимание
Система помогает водителю
различать дорожные знаки при
движении в определенном
скоростном диапазоне. Не игно‐ рируйте знаки, не отображае‐
мые системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на
рискованный стиль вождения.
Всегда следует выбирать
скорость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи
водителю не освобождают его
от полной ответственности за
управление автомобилем.
Система предупреждения
о выходе из занимаемойполосы с активнымподруливанием
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием позво‐
ляет избежать ДТП в результате
непреднамеренного выхода из
своей полосы. Передняя камера
отслеживает положение разметки
границ полос при движении авто‐
мобиля. В случае приближения к
разметке система мягко повернет рулевое колесо, чтобы вернутьавтомобиль на прежнюю траекто‐рию. Доверните рулевое колесо в
том же направлении вручную, если создаваемое системой усилие
является недостаточным. Если вы
хотите сменить полосу движения,
немного поверните рулевое колесо
в противоположном направлении.
В случае значительного выхода за
пределы полосы движения
система выдает звуковое и
визуальное предупреждение.Выход за пределы полосы движе‐
ния считается непреднамеренным,
если:
● не подается сигнал указателем
поворота
● сигнал указателем поворота подается не в ту сторону, в
которую смещается автомо‐
биль
● автомобиль не снижает скорость
● автомобиль не набирает скорость
● не осуществляется активное воздействие на рулевое
колесо.
Примечание
Система отключается, если она
обнаруживает неоднозначную
разметку, например, в зоне веде‐ ния ремонтных работ.
Примечание
Система может отключиться, если полосы движения слишком узкие,
слишком широкие или извилис‐
тые.

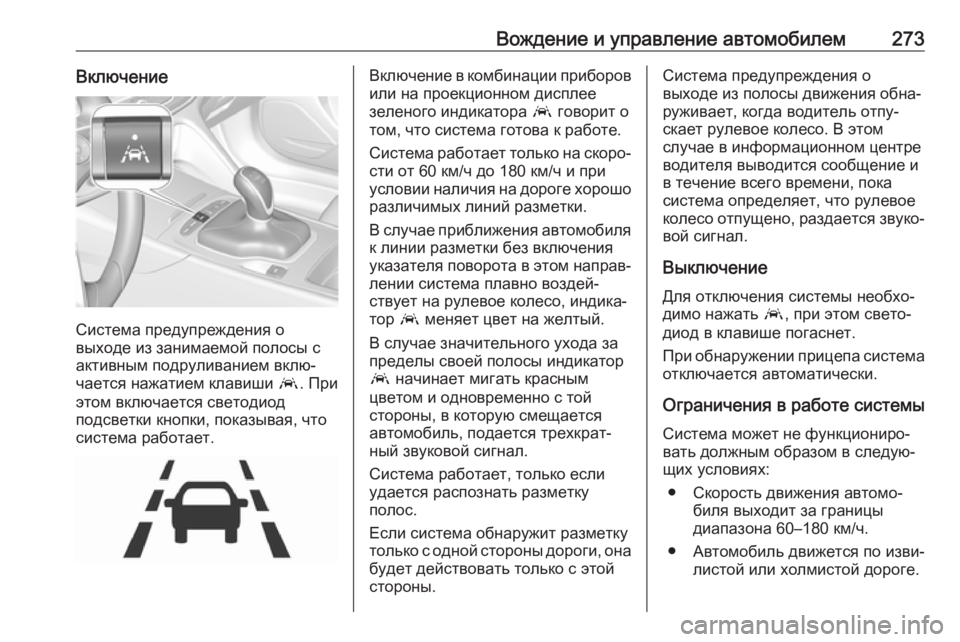

Вождение и управление автомобилем273Включение
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием вклю‐
чается нажатием клавиши a. При
этом включается светодиод
подсветки кнопки, показывая, что
система работает.
Включение в комбинации приборов
или на проекционном дисплее
зеленого индикатора a говорит о
том, что система готова к работе.
Система работает только на скоро‐ сти от 60 км/ч до 180 км/ч и при
условии наличия на дороге хорошо
различимых линий разметки.
В случае приближения автомобиля
к линии разметки без включения
указателя поворота в этом направ‐ лении система плавно воздей‐
ствует на рулевое колесо, индика‐ тор a меняет цвет на желтый.
В случае значительного ухода за
пределы своей полосы индикатор
a начинает мигать красным
цветом и одновременно с той
стороны, в которую смещается
автомобиль, подается трехкрат‐
ный звуковой сигнал.
Система работает, только если
удается распознать разметку
полос.
Если система обнаружит разметку
только с одной стороны дороги, она будет действовать только с этой
стороны.Система предупреждения о
выходе из полосы движения обна‐
руживает, когда водитель отпу‐
скает рулевое колесо. В этом
случае в информационном центре
водителя выводится сообщение и в течение всего времени, пока
система определяет, что рулевое
колесо отпущено, раздается звуко‐ вой сигнал.
Выключение
Для отключения системы необхо‐
димо нажать a, при этом свето‐
диод в клавише погаснет.
При обнаружении прицепа система отключается автоматически.
Ограничения в работе системы
Система может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Скорость движения автомо‐ биля выходит за границы
диапазона 60–180 км/ч.
● Автомобиль движется по изви‐ листой или холмистой дороге.

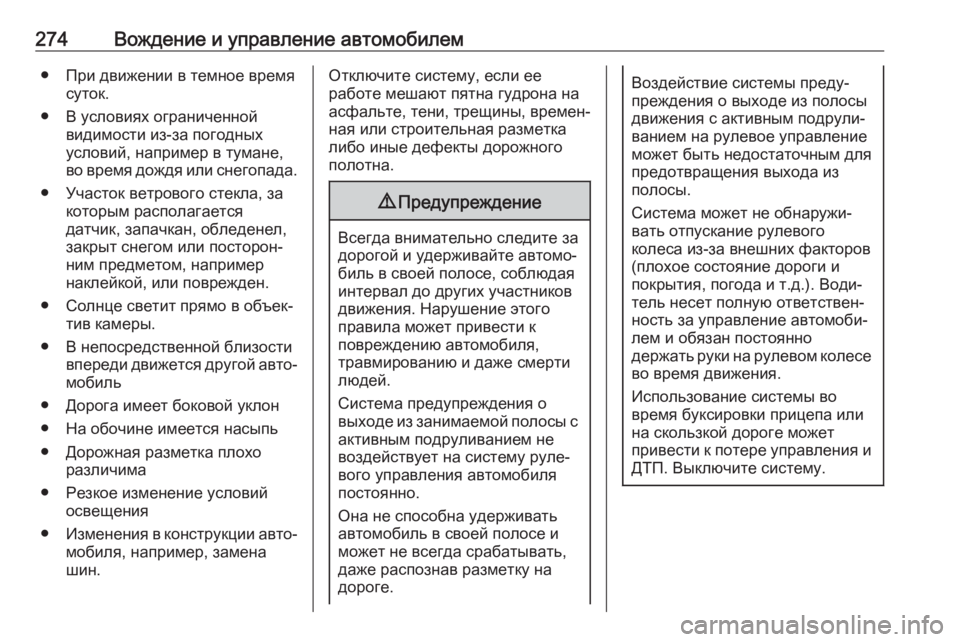

274Вождение и управление автомобилем● При движении в темное времясуток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
● Солнце светит прямо в объек‐ тив камеры.
● В непосредственной близости впереди движется другой авто‐мобиль
● Дорога имеет боковой уклон
● На обочине имеется насыпь ● Дорожная разметка плохо различима
● Резкое изменение условий освещения
● Изменения в конструкции авто‐
мобиля, например, замена
шин.Отключите систему, если ее
работе мешают пятна гудрона на
асфальте, тени, трещины, времен‐
ная или строительная разметка
либо иные дефекты дорожного
полотна.9 Предупреждение
Всегда внимательно следите за
дорогой и удерживайте автомо‐
биль в своей полосе, соблюдая
интервал до других участников
движения. Нарушение этого
правила может привести к
повреждению автомобиля,
травмированию и даже смерти
людей.
Система предупреждения о
выходе из занимаемой полосы с активным подруливанием не
воздействует на систему руле‐
вого управления автомобиля
постоянно.
Она не способна удерживать
автомобиль в своей полосе и
может не всегда срабатывать,
даже распознав разметку на
дороге.
Воздействие системы преду‐
преждения о выходе из полосы
движения с активным подрули‐
ванием на рулевое управление
может быть недостаточным для
предотвращения выхода из
полосы.
Система может не обнаружи‐
вать отпускание рулевого
колеса из-за внешних факторов
(плохое состояние дороги и
покрытия, погода и т.д.). Води‐
тель несет полную ответствен‐
ность за управление автомоби‐
лем и обязан постоянно
держать руки на рулевом колесе
во время движения.
Использование системы во
время буксировки прицепа или
на скользкой дороге может
привести к потере управления и ДТП. Выключите систему.

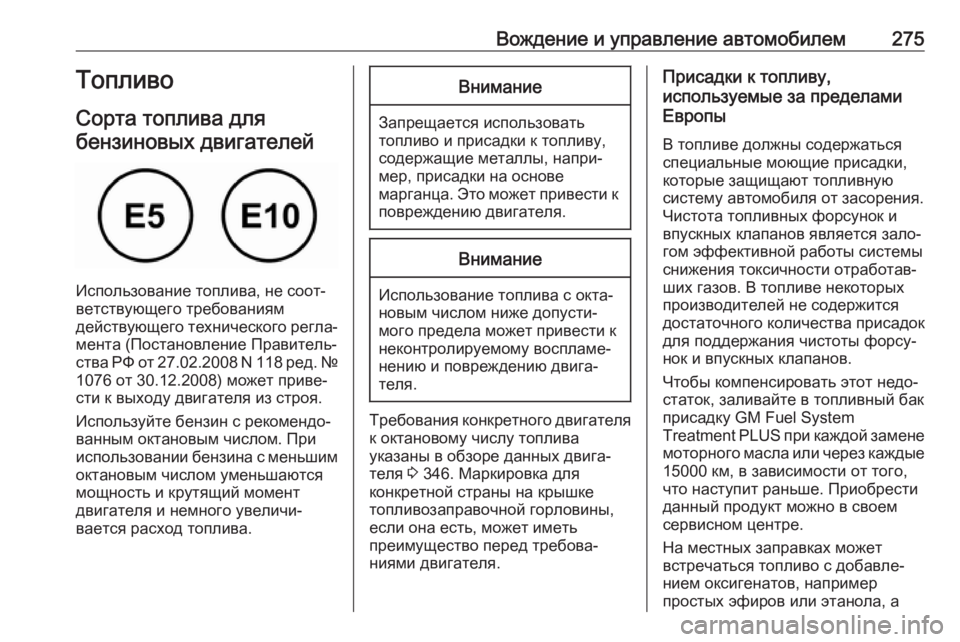

Вождение и управление автомобилем275Топливо
Сорта топлива для бензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
Используйте бензин с рекомендо‐
ванным октановым числом. При
использовании бензина с меньшим октановым числом уменьшаются
мощность и крутящий момент
двигателя и немного увеличи‐
вается расход топлива.
Внимание
Запрещается использовать
топливо и присадки к топливу,
содержащие металлы, напри‐ мер, присадки на основе
марганца. Это может привести к повреждению двигателя.
Внимание
Использование топлива с окта‐
новым числом ниже допусти‐
мого предела может привести к
неконтролируемому воспламе‐
нению и повреждению двига‐
теля.
Требования конкретного двигателя к октановому числу топлива
указаны в обзоре данных двига‐
теля 3 346. Маркировка для
конкретной страны на крышке
топливозаправочной горловины,
если она есть, может иметь
преимущество перед требова‐
ниями двигателя.
Присадки к топливу,
используемые за пределами
Европы
В топливе должны содержаться
специальные моющие присадки,
которые защищают топливную
систему автомобиля от засорения.
Чистота топливных форсунок и
впускных клапанов является зало‐
гом эффективной работы системы
снижения токсичности отработав‐
ших газов. В топливе некоторых
производителей не содержится
достаточного количества присадок
для поддержания чистоты форсу‐
нок и впускных клапанов.
Чтобы компенсировать этот недо‐
статок, заливайте в топливный бак
присадку GM Fuel System
Treatment PLUS при каждой замене моторного масла или через каждые15000 км, в зависимости от того,
что наступит раньше. Приобрести
данный продукт можно в своем
сервисном центре.
На местных заправках может
встречаться топливо с добавле‐
нием оксигенатов, например
простых эфиров или этанола, а

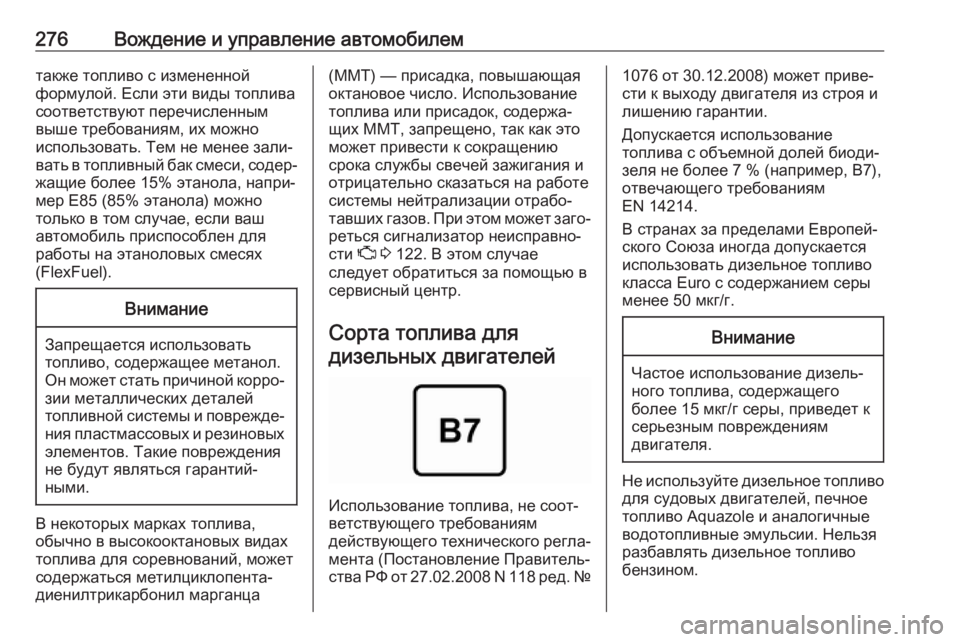

276Вождение и управление автомобилемтакже топливо с измененной
формулой. Если эти виды топлива
соответствуют перечисленным
выше требованиям, их можно
использовать. Тем не менее зали‐
вать в топливный бак смеси, содер‐
жащие более 15% этанола, напри‐
мер E85 (85% этанола) можно
только в том случае, если ваш
автомобиль приспособлен для
работы на этаноловых смесях
(FlexFuel).Внимание
Запрещается использовать
топливо, содержащее метанол.
Он может стать причиной корро‐ зии металлических деталей
топливной системы и поврежде‐ ния пластмассовых и резиновых
элементов. Такие повреждения
не будут являться гарантий‐
ными.
В некоторых марках топлива,
обычно в высокооктановых видах топлива для соревнований, может
содержаться метилциклопента‐
диенилтрикарбонил марганца
(ММТ) — присадка, повышающая
октановое число. Использование
топлива или присадок, содержа‐
щих MMT, запрещено, так как это
может привести к сокращению
срока службы свечей зажигания и
отрицательно сказаться на работе
системы нейтрализации отрабо‐
тавших газов. При этом может заго‐ реться сигнализатор неисправно‐
сти Z 3 122. В этом случае
следует обратиться за помощью в
сервисный центр.
Сорта топлива длядизельных двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Допускается использование
топлива с объемной долей биоди‐
зеля не более 7 % (например, B7),
отвечающего требованиям
EN 14214.
В странах за пределами Европей‐
ского Союза иногда допускается
использовать дизельное топливо
класса Euro с содержанием серы
менее 50 мкг/г.Внимание
Частое использование дизель‐
ного топлива, содержащего
более 15 мкг/г серы, приведет к
серьезным повреждениям
двигателя.
Не используйте дизельное топливо
для судовых двигателей, печное топливо Aquazole и аналогичные
водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.

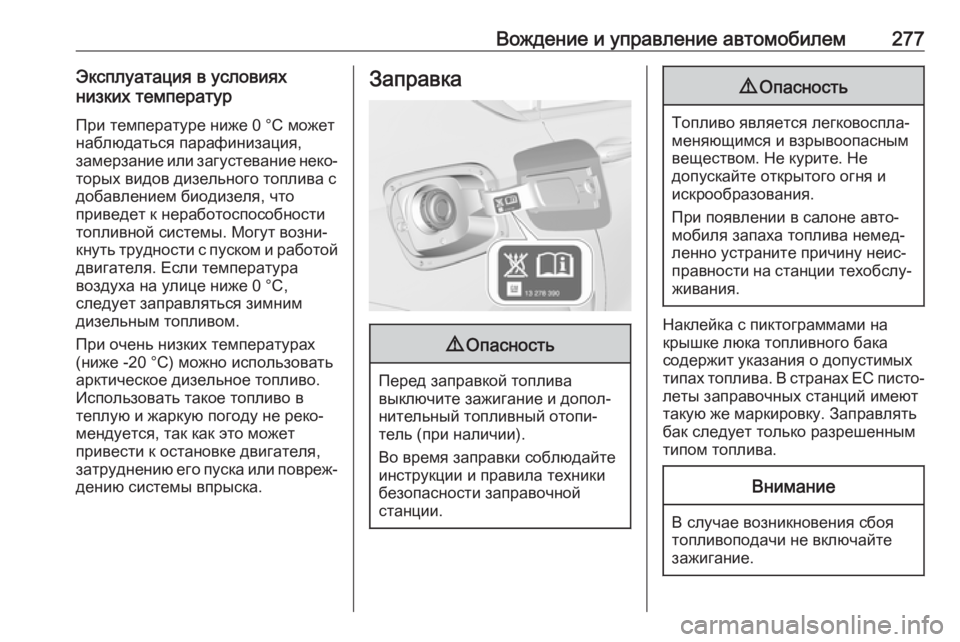

Вождение и управление автомобилем277Эксплуатация в условиях
низких температур
При температуре ниже 0 °С может
наблюдаться парафинизация,
замерзание или загустевание неко‐
торых видов дизельного топлива с
добавлением биодизеля, что
приведет к неработоспособности
топливной системы. Могут возни‐
кнуть трудности с пуском и работой
двигателя. Если температура
воздуха на улице ниже 0 °C,
следует заправляться зимним
дизельным топливом.
При очень низких температурах (ниже -20 °C) можно использовать
арктическое дизельное топливо.
Использовать такое топливо в
теплую и жаркую погоду не реко‐
мендуется, так как это может
привести к остановке двигателя,
затруднению его пуска или повреж‐
дению системы впрыска.Заправка9 Опасность
Перед заправкой топлива
выключите зажигание и допол‐
нительный топливный отопи‐
тель (при наличии).
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.
9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не
допускайте открытого огня и
искрообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Наклейка с пиктограммами на
крышке люка топливного бака
содержит указания о допустимых
типах топлива. В странах ЕС писто‐ леты заправочных станций имеют
такую же маркировку. Заправлять
бак следует только разрешенным
типом топлива.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.

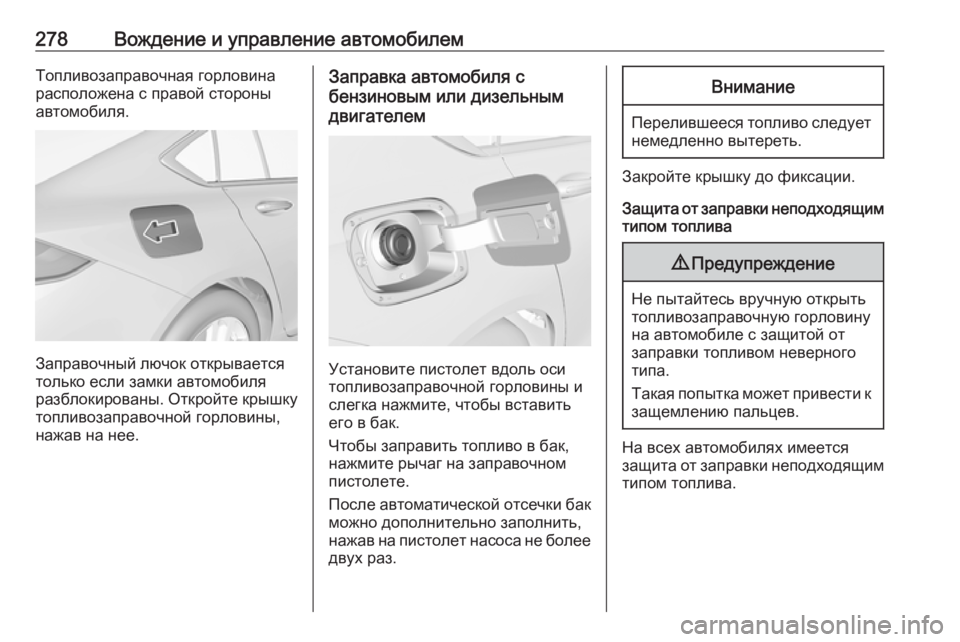

278Вождение и управление автомобилемТопливозаправочная горловинарасположена с правой стороны
автомобиля.
Заправочный лючок открывается
только если замки автомобиля
разблокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.
Заправка автомобиля с
бензиновым или дизельным
двигателем
Установите пистолет вдоль оси
топливозаправочной горловины и
слегка нажмите, чтобы вставить
его в бак.
Чтобы заправить топливо в бак,
нажмите рычаг на заправочном
пистолете.
После автоматической отсечки бак можно дополнительно заполнить,
нажав на пистолет насоса не более двух раз.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Закройте крышку до фиксации.
Защита от заправки неподходящим
типом топлива
9 Предупреждение
Не пытайтесь вручную открыть
топливозаправочную горловину
на автомобиле с защитой от
заправки топливом неверного
типа.
Такая попытка может привести к
защемлению пальцев.
На всех автомобилях имеется
защита от заправки неподходящим
типом топлива.
