OPEL INSIGNIA BREAK 2018 Betriebsanleitung (in German)

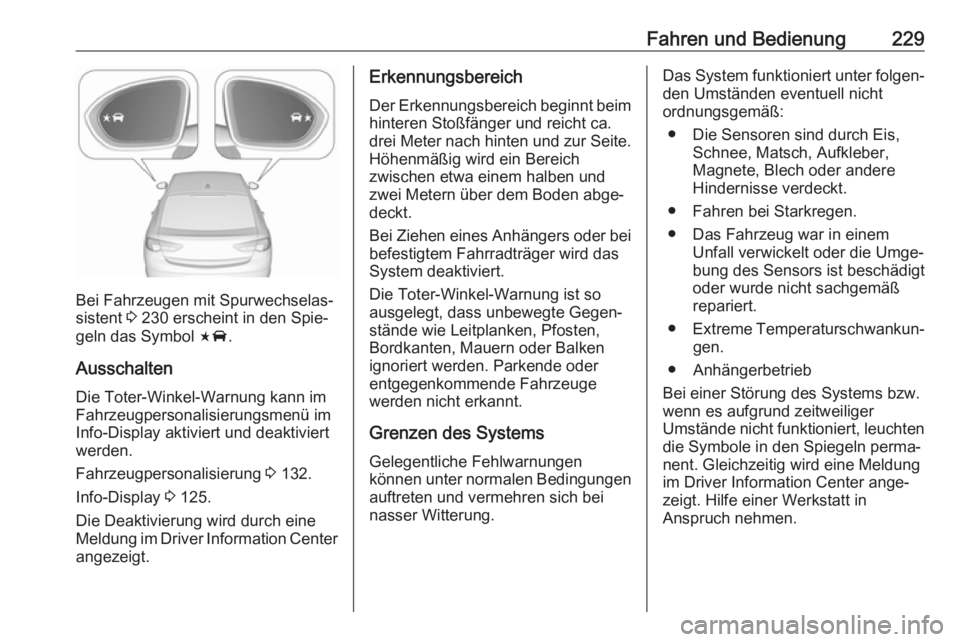

Fahren und Bedienung229
Bei Fahrzeugen mit Spurwechselas‐
sistent 3 230 erscheint in den Spie‐
geln das Symbol F.
Ausschalten Die Toter-Winkel-Warnung kann im
Fahrzeugpersonalisierungsmenü im Info-Display aktiviert und deaktiviert
werden.
Fahrzeugpersonalisierung 3 132.
Info-Display 3 125.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beimhinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich
zwischen etwa einem halben und
zwei Metern über dem Boden abge‐
deckt.
Bei Ziehen eines Anhängers oder bei
befestigtem Fahrradträger wird das
System deaktiviert.
Die Toter-Winkel-Warnung ist so
ausgelegt, dass unbewegte Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
ignoriert werden. Parkende oder
entgegenkommende Fahrzeuge
werden nicht erkannt.
Grenzen des Systems
Gelegentliche Fehlwarnungen
können unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.Das System funktioniert unter folgen‐ den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn es aufgrund zeitweiliger
Umstände nicht funktioniert, leuchten
die Symbole in den Spiegeln perma‐
nent. Gleichzeitig wird eine Meldung
im Driver Information Center ange‐
zeigt. Hilfe einer Werkstatt in
Anspruch nehmen.

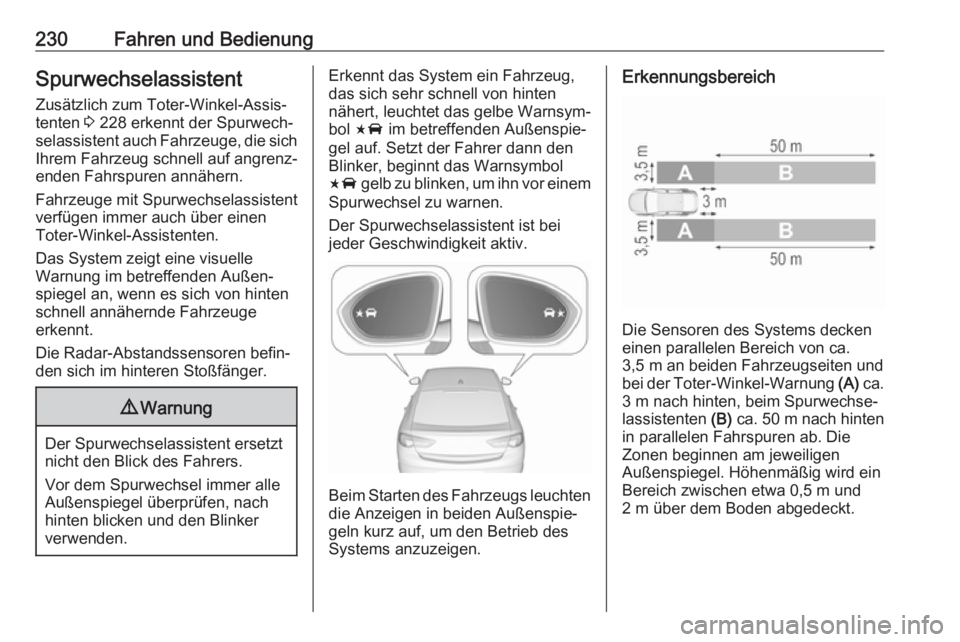

230Fahren und BedienungSpurwechselassistent
Zusätzlich zum Toter-Winkel-Assis‐
tenten 3 228 erkennt der Spurwech‐
selassistent auch Fahrzeuge, die sich Ihrem Fahrzeug schnell auf angrenz‐
enden Fahrspuren annähern.
Fahrzeuge mit Spurwechselassistent
verfügen immer auch über einen
Toter-Winkel-Assistenten.
Das System zeigt eine visuelle
Warnung im betreffenden Außen‐
spiegel an, wenn es sich von hinten
schnell annähernde Fahrzeuge
erkennt.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.9 Warnung
Der Spurwechselassistent ersetzt
nicht den Blick des Fahrers.
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Erkennt das System ein Fahrzeug,
das sich sehr schnell von hinten
nähert, leuchtet das gelbe Warnsym‐
bol F im betreffenden Außenspie‐
gel auf. Setzt der Fahrer dann den
Blinker, beginnt das Warnsymbol
F gelb zu blinken, um ihn vor einem
Spurwechsel zu warnen.
Der Spurwechselassistent ist bei
jeder Geschwindigkeit aktiv.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Erkennungsbereich
Die Sensoren des Systems decken
einen parallelen Bereich von ca.
3,5 m an beiden Fahrzeugseiten und
bei der Toter-Winkel-Warnung (A) ca.
3 m nach hinten, beim Spurwechse‐
lassistenten (B) ca. 50 m nach hinten
in parallelen Fahrspuren ab. Die
Zonen beginnen am jeweiligen
Außenspiegel. Höhenmäßig wird ein
Bereich zwischen etwa 0,5 m und
2 m über dem Boden abgedeckt.

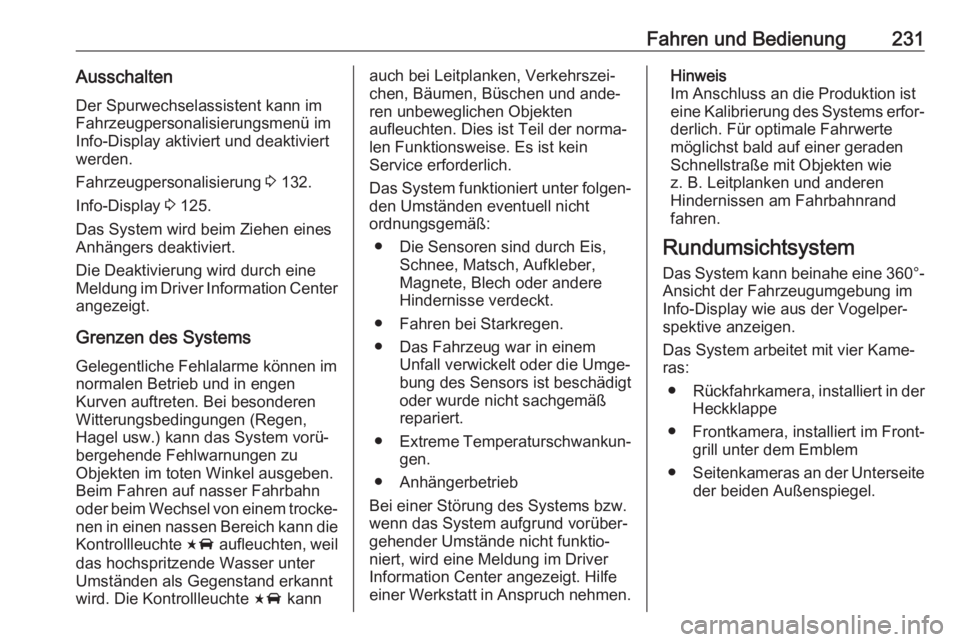

Fahren und Bedienung231AusschaltenDer Spurwechselassistent kann im
Fahrzeugpersonalisierungsmenü im Info-Display aktiviert und deaktiviert
werden.
Fahrzeugpersonalisierung 3 132.
Info-Display 3 125.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Grenzen des Systems
Gelegentliche Fehlalarme können im
normalen Betrieb und in engen
Kurven auftreten. Bei besonderen
Witterungsbedingungen (Regen,
Hagel usw.) kann das System vorü‐
bergehende Fehlwarnungen zu
Objekten im toten Winkel ausgeben.
Beim Fahren auf nasser Fahrbahn
oder beim Wechsel von einem trocke‐
nen in einen nassen Bereich kann dieKontrollleuchte F aufleuchten, weil
das hochspritzende Wasser unter
Umständen als Gegenstand erkannt wird. Die Kontrollleuchte F kannauch bei Leitplanken, Verkehrszei‐
chen, Bäumen, Büschen und ande‐
ren unbeweglichen Objekten
aufleuchten. Dies ist Teil der norma‐
len Funktionsweise. Es ist kein
Service erforderlich.
Das System funktioniert unter folgen‐
den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Für optimale Fahrwerte
möglichst bald auf einer geraden Schnellstraße mit Objekten wie
z. B. Leitplanken und anderen
Hindernissen am Fahrbahnrand
fahren.
Rundumsichtsystem
Das System kann beinahe eine 360°-
Ansicht der Fahrzeugumgebung im
Info-Display wie aus der Vogelper‐
spektive anzeigen.
Das System arbeitet mit vier Kame‐
ras:
● Rückfahrkamera, installiert in der
Heckklappe
● Frontkamera, installiert im Front‐ grill unter dem Emblem
● Seitenkameras an der Unterseite
der beiden Außenspiegel.

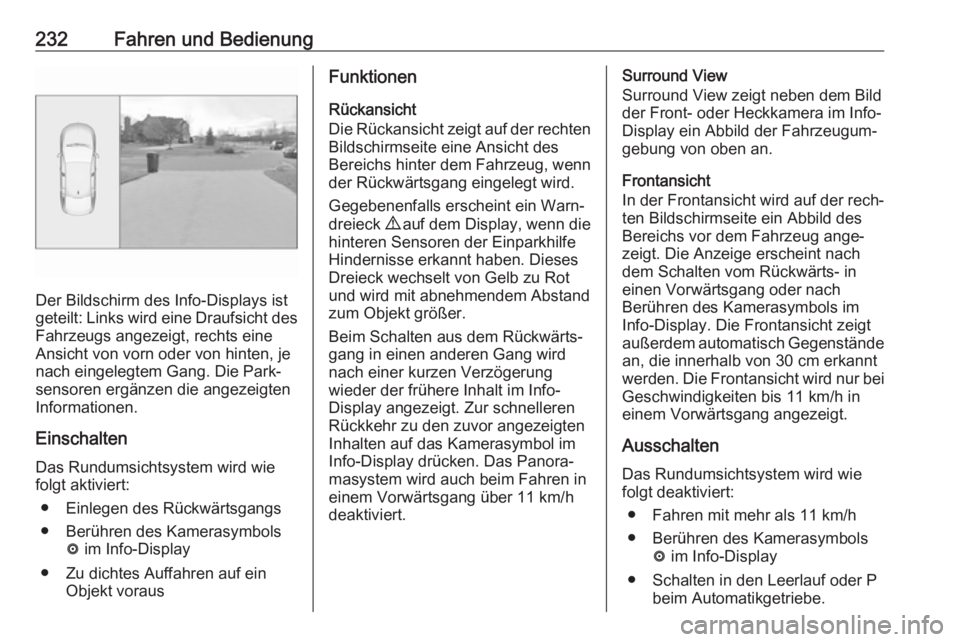

232Fahren und Bedienung
Der Bildschirm des Info-Displays ist
geteilt: Links wird eine Draufsicht des Fahrzeugs angezeigt, rechts eine
Ansicht von vorn oder von hinten, je
nach eingelegtem Gang. Die Park‐
sensoren ergänzen die angezeigten
Informationen.
Einschalten Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen des Rückwärtsgangs
● Berühren des Kamerasymbols ë im Info-Display
● Zu dichtes Auffahren auf ein Objekt voraus
Funktionen
Rückansicht
Die Rückansicht zeigt auf der rechten Bildschirmseite eine Ansicht des
Bereichs hinter dem Fahrzeug, wenn
der Rückwärtsgang eingelegt wird.
Gegebenenfalls erscheint ein Warn‐ dreieck 9 auf dem Display, wenn die
hinteren Sensoren der Einparkhilfe
Hindernisse erkannt haben. Dieses
Dreieck wechselt von Gelb zu Rot
und wird mit abnehmendem Abstand
zum Objekt größer.
Beim Schalten aus dem Rückwärts‐ gang in einen anderen Gang wird
nach einer kurzen Verzögerung
wieder der frühere Inhalt im Info-
Display angezeigt. Zur schnelleren
Rückkehr zu den zuvor angezeigten
Inhalten auf das Kamerasymbol im
Info-Display drücken. Das Panora‐
masystem wird auch beim Fahren in
einem Vorwärtsgang über 11 km/h
deaktiviert.Surround View
Surround View zeigt neben dem Bild
der Front- oder Heckkamera im Info-
Display ein Abbild der Fahrzeugum‐ gebung von oben an.
Frontansicht
In der Frontansicht wird auf der rech‐
ten Bildschirmseite ein Abbild des
Bereichs vor dem Fahrzeug ange‐
zeigt. Die Anzeige erscheint nach
dem Schalten vom Rückwärts- in
einen Vorwärtsgang oder nach
Berühren des Kamerasymbols im
Info-Display. Die Frontansicht zeigt
außerdem automatisch Gegenstände an, die innerhalb von 30 cm erkannt
werden. Die Frontansicht wird nur bei
Geschwindigkeiten bis 11 km/h in
einem Vorwärtsgang angezeigt.
Ausschalten Das Rundumsichtsystem wird wie
folgt deaktiviert:
● Fahren mit mehr als 11 km/h
● Berühren des Kamerasymbols ë im Info-Display
● Schalten in den Leerlauf oder P beim Automatikgetriebe.

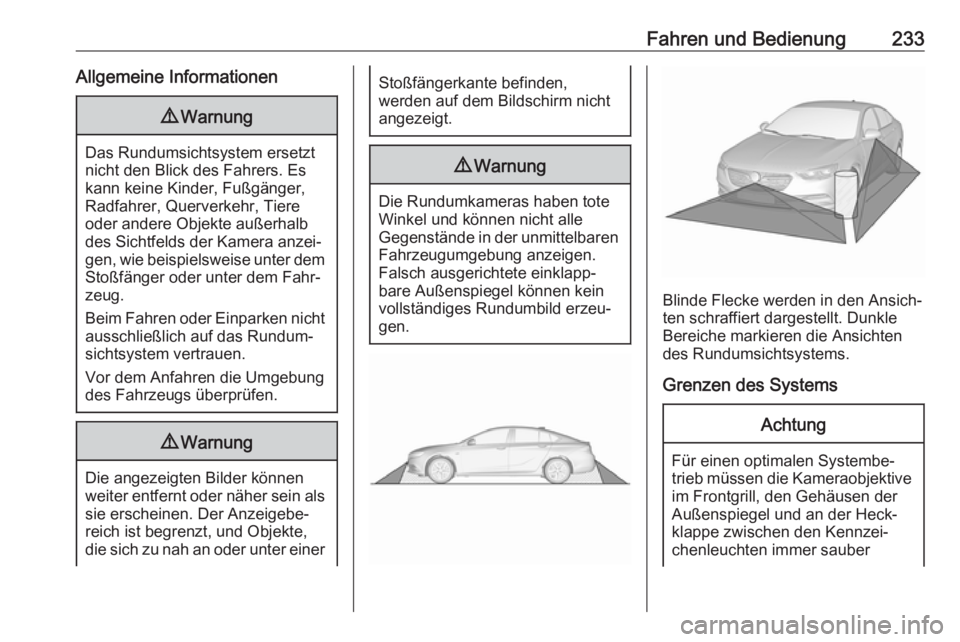

Fahren und Bedienung233Allgemeine Informationen9Warnung
Das Rundumsichtsystem ersetzt
nicht den Blick des Fahrers. Es
kann keine Kinder, Fußgänger,
Radfahrer, Querverkehr, Tiere
oder andere Objekte außerhalb
des Sichtfelds der Kamera anzei‐
gen, wie beispielsweise unter dem Stoßfänger oder unter dem Fahr‐
zeug.
Beim Fahren oder Einparken nicht ausschließlich auf das Rundum‐
sichtsystem vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
9 Warnung
Die angezeigten Bilder können
weiter entfernt oder näher sein als sie erscheinen. Der Anzeigebe‐
reich ist begrenzt, und Objekte,
die sich zu nah an oder unter einer
Stoßfängerkante befinden,
werden auf dem Bildschirm nicht
angezeigt.9 Warnung
Die Rundumkameras haben tote
Winkel und können nicht alle
Gegenstände in der unmittelbaren
Fahrzeugumgebung anzeigen.
Falsch ausgerichtete einklapp‐
bare Außenspiegel können kein
vollständiges Rundumbild erzeu‐
gen.
Blinde Flecke werden in den Ansich‐ ten schraffiert dargestellt. Dunkle
Bereiche markieren die Ansichten
des Rundumsichtsystems.
Grenzen des Systems
Achtung
Für einen optimalen Systembe‐
trieb müssen die Kameraobjektive im Frontgrill, den Gehäusen der
Außenspiegel und an der Heck‐
klappe zwischen den Kennzei‐
chenleuchten immer sauber

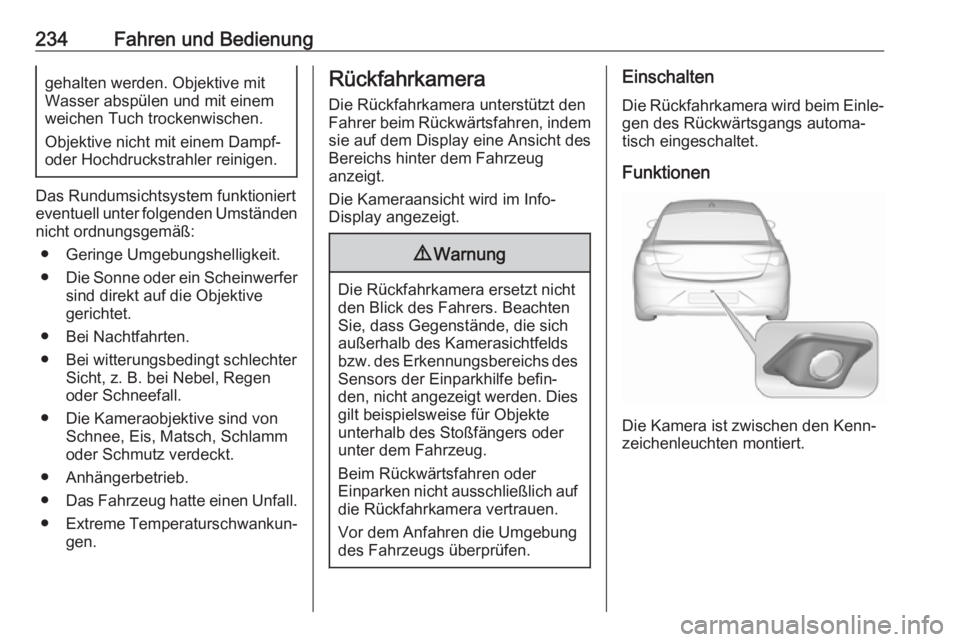

234Fahren und Bedienunggehalten werden. Objektive mit
Wasser abspülen und mit einem
weichen Tuch trockenwischen.
Objektive nicht mit einem Dampf-
oder Hochdruckstrahler reinigen.
Das Rundumsichtsystem funktioniert
eventuell unter folgenden Umständen nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt.
● Anhängerbetrieb.
● Das Fahrzeug hatte einen Unfall.
● Extreme Temperaturschwankun‐
gen.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten montiert.

Fahren und Bedienung235

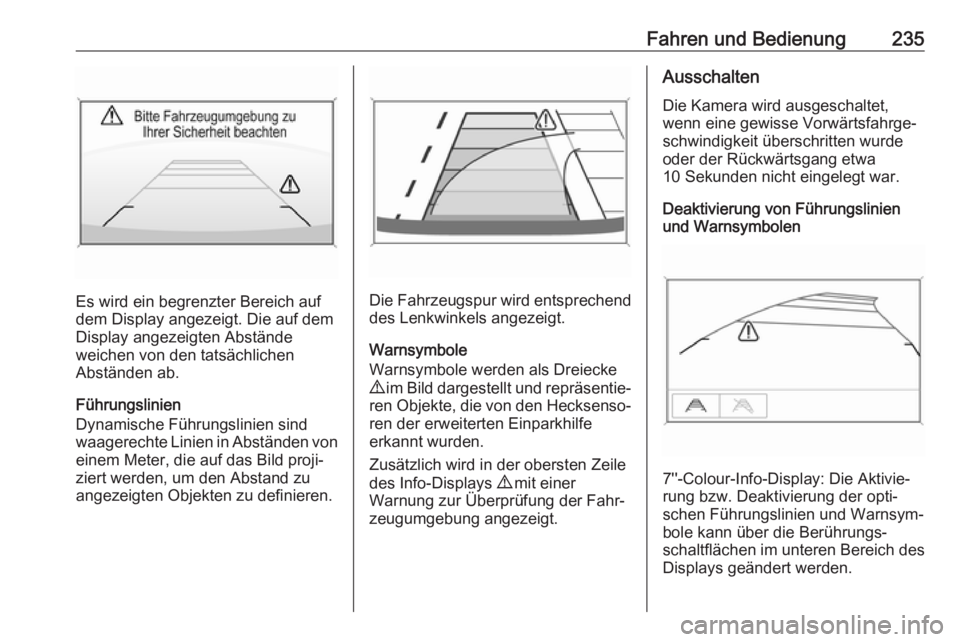

Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
10 Sekunden nicht eingelegt war.
Deaktivierung von Führungslinien
und Warnsymbolen
7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.

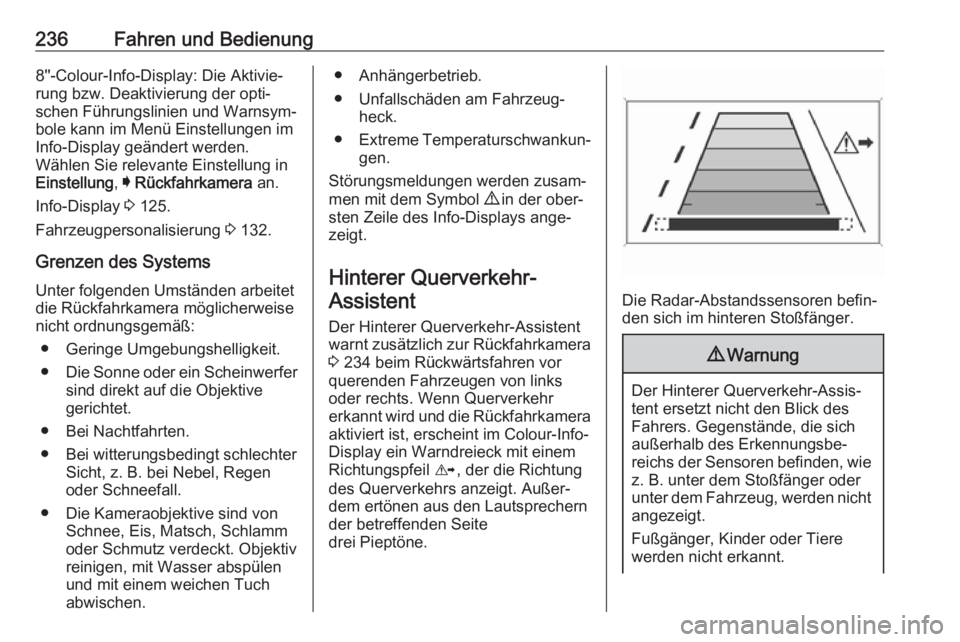

236Fahren und Bedienung8''-Colour-Info-Display: Die Aktivie‐rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden.
Wählen Sie relevante Einstellung in
Einstellung , I Rückfahrkamera an.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 132.
Grenzen des Systems
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektiv
reinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen.● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Hinterer Querverkehr-Assistent
Der Hinterer Querverkehr-Assistent
warnt zusätzlich zur Rückfahrkamera 3 234 beim Rückwärtsfahren vor
querenden Fahrzeugen von links
oder rechts. Wenn Querverkehr
erkannt wird und die Rückfahrkamera
aktiviert ist, erscheint im Colour-Info-
Display ein Warndreieck mit einem
Richtungspfeil K, der die Richtung
des Querverkehrs anzeigt. Außer‐
dem ertönen aus den Lautsprechern
der betreffenden Seite
drei Pieptöne.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.
9 Warnung
Der Hinterer Querverkehr-Assis‐
tent ersetzt nicht den Blick des
Fahrers. Gegenstände, die sich
außerhalb des Erkennungsbe‐
reichs der Sensoren befinden, wie
z. B. unter dem Stoßfänger oder
unter dem Fahrzeug, werden nicht angezeigt.
Fußgänger, Kinder oder Tiere
werden nicht erkannt.

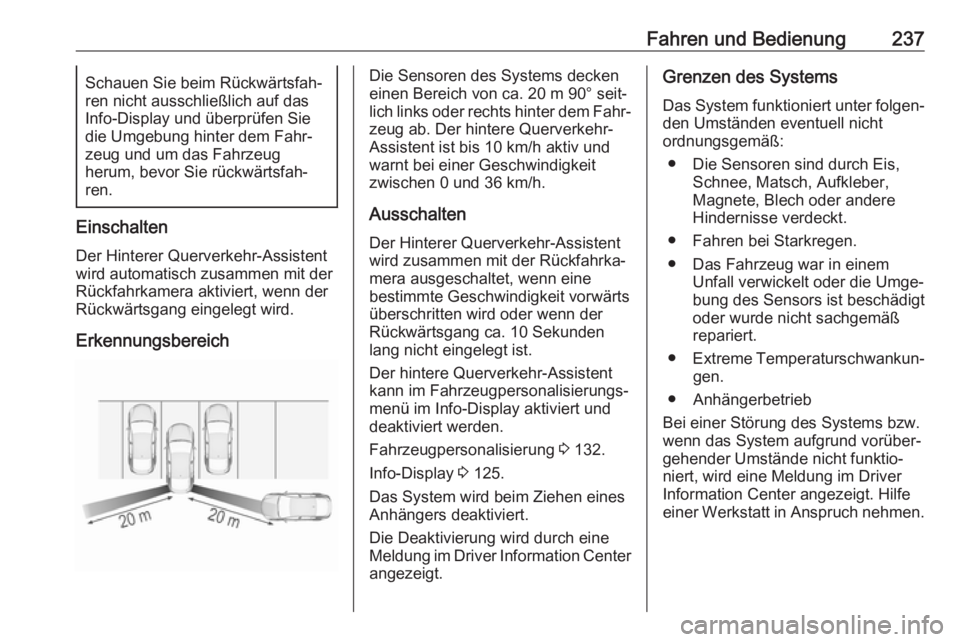

Fahren und Bedienung237Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Einschalten
Der Hinterer Querverkehr-Assistent
wird automatisch zusammen mit der
Rückfahrkamera aktiviert, wenn der
Rückwärtsgang eingelegt wird.
Erkennungsbereich
Die Sensoren des Systems decken
einen Bereich von ca. 20 m 90° seit‐
lich links oder rechts hinter dem Fahr‐ zeug ab. Der hintere Querverkehr-
Assistent ist bis 10 km/h aktiv und
warnt bei einer Geschwindigkeit
zwischen 0 und 36 km/h.
Ausschalten Der Hinterer Querverkehr-Assistent
wird zusammen mit der Rückfahrka‐
mera ausgeschaltet, wenn eine
bestimmte Geschwindigkeit vorwärts
überschritten wird oder wenn der
Rückwärtsgang ca. 10 Sekunden
lang nicht eingelegt ist.
Der hintere Querverkehr-Assistent
kann im Fahrzeugpersonalisierungs‐ menü im Info-Display aktiviert und
deaktiviert werden.
Fahrzeugpersonalisierung 3 132.
Info-Display 3 125.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.Grenzen des Systems
Das System funktioniert unter folgen‐ den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.

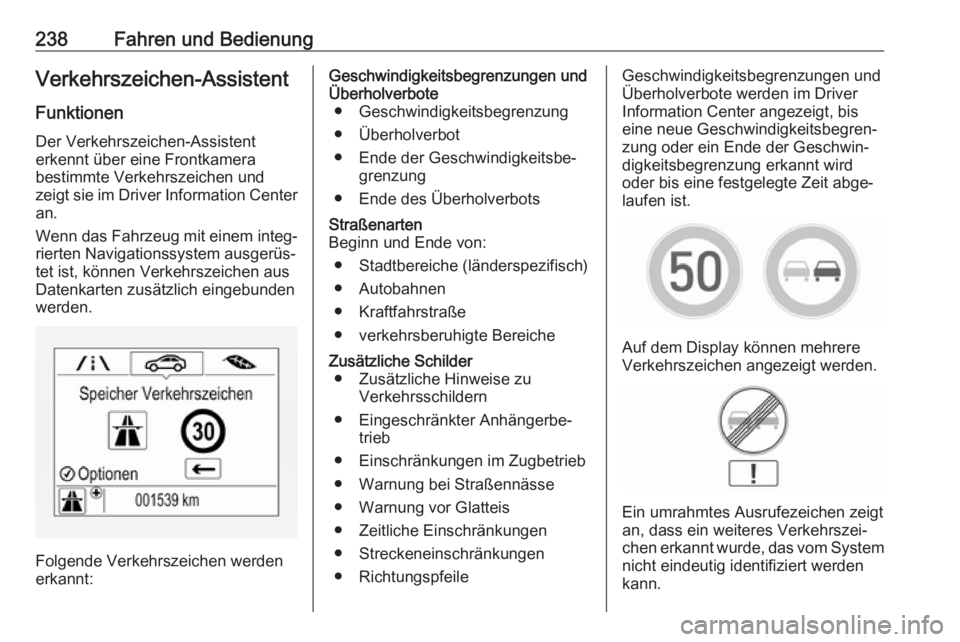

238Fahren und BedienungVerkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center
an.
Wenn das Fahrzeug mit einem integ‐ rierten Navigationssystem ausgerüs‐
tet ist, können Verkehrszeichen aus
Datenkarten zusätzlich eingebunden
werden.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● verkehrsberuhigte BereicheZusätzliche Schilder ● Zusätzliche Hinweise zu Verkehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● RichtungspfeileGeschwindigkeitsbegrenzungen und
Überholverbote werden im Driver
Information Center angezeigt, bis
eine neue Geschwindigkeitsbegren‐
zung oder ein Ende der Geschwin‐
digkeitsbegrenzung erkannt wird
oder bis eine festgelegte Zeit abge‐
laufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
