Conducerea şi utilizarea autovehiculului249

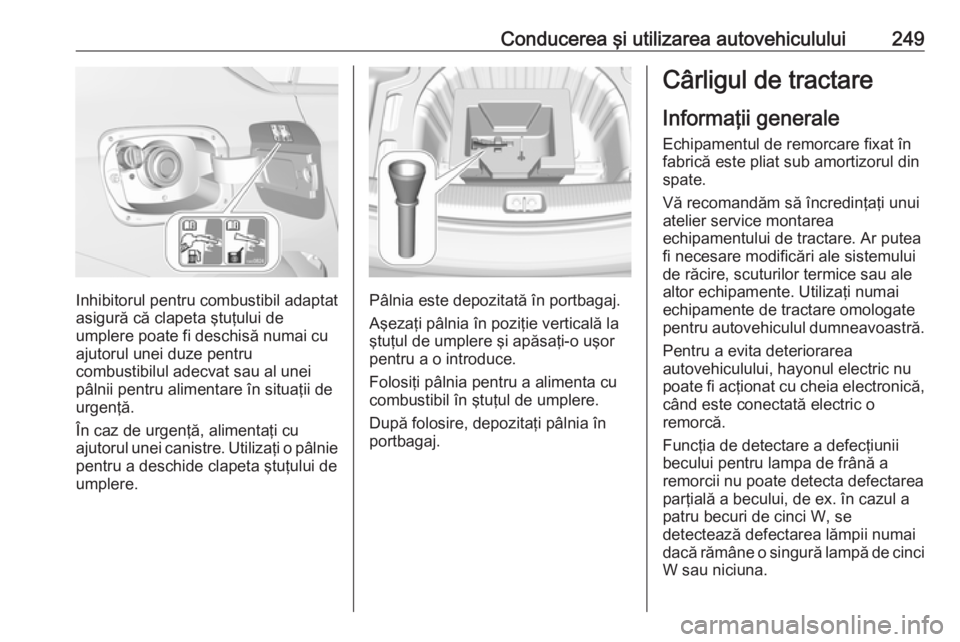

Inhibitorul pentru combustibil adaptat
asigură că clapeta ştuţului de
umplere poate fi deschisă numai cu ajutorul unei duze pentru
combustibilul adecvat sau al unei pâlnii pentru alimentare în situaţii de
urgenţă.
În caz de urgenţă, alimentaţi cu
ajutorul unei canistre. Utilizaţi o pâlnie pentru a deschide clapeta ştuţului de
umplere.Pâlnia este depozitată în portbagaj.
Aşezaţi pâlnia în poziţie verticală la
ştuţul de umplere şi apăsaţi-o uşor
pentru a o introduce.
Folosiţi pâlnia pentru a alimenta cu
combustibil în ştuţul de umplere.
După folosire, depozitaţi pâlnia în
portbagaj.
Cârligul de tractare
Informaţii generale Echipamentul de remorcare fixat în
fabrică este pliat sub amortizorul din
spate.
Vă recomandăm să încredinţaţi unui
atelier service montarea
echipamentului de tractare. Ar putea
fi necesare modificări ale sistemului
de răcire, scuturilor termice sau ale
altor echipamente. Utilizaţi numai
echipamente de tractare omologate
pentru autovehiculul dumneavoastră.
Pentru a evita deteriorarea
autovehiculului, hayonul electric nu
poate fi acţionat cu cheia electronică, când este conectată electric o
remorcă.
Funcţia de detectare a defecţiunii becului pentru lampa de frână a
remorcii nu poate detecta defectarea
parţială a becului, de ex. în cazul a
patru becuri de cinci W, se
detectează defectarea lămpii numai
dacă rămâne o singură lampă de cinci W sau niciuna.

250Conducerea şi utilizarea autovehicululuiMontarea echipamentului de tractare
poate acoperi orificiul cârligului de
tractare. În acest caz, utilizaţi cuplajul
sferic de tractare.
Caracteristici de conducere şi sugestii referitoare latractare
Înainte de ataşarea unei remorci,
gresaţi cuplajul sferic de tractare.
Însă nu procedaţi la gresarea
cuplajului sferic de tractare dacă se utilizează un stabilizator ce
acţionează asupra cuplajului pentru
reducerea mişcărilor oscilante.
În timpul tractării unei remorci, nu
depăşiţi o viteză de 80 km/h. O viteză maximă de 100 km/h este
considerată a fi adecvată numai dacă
se utilizează un amortizor de vibraţii
şi dacă greutatea brută maximă
admisă a unei remorci nu depăşeşte
masa totală autorizată a
autovehiculului.
Pentru remorcile cu stabilitate redusă în timpul condusului şi pentru rulote,
se recomandă insistent utilizarea unui
amortizor de vibraţii.Dacă remorca începe să aibă mişcări oscilante, reduceţi viteza, nu încercaţi să corectaţi din direcţie, şi frânaţi
puternic dacă este necesar.
La abordarea unei pante, conduceţi
în aceeaşi treaptă de viteze în care v- aţi deplasa în rampă cu o viteză
similară.
Corectaţi presiunea în anvelope la
valoarea specificată pentru sarcină maximă 3 318.
Tractarea unei remorci Încărcătura remorcii
Sarcina maximă autorizată a remorcii depinde de autovehicul şi de motor,
depăşirea acestei valori nefiind
permisă. Sarcina reală a remorcii
reprezintă diferenţa dintre masa reală
brută a remorcii şi valoarea reală a
sarcinii pe cupla de tractare când remorca este ataşată.
Sarcinile autorizate pentru remorci
sunt menţionate în documentaţia
autovehiculului. În general, se pot
urca pante cu înclinaţie de maximum
12 %.Sarcina permisă la remorcare se
aplică până la panta specificată şi la
nivelul mării. Având în vedere că
puterea motorului scade odată cu
creşterea altitudinii din cauza
rarefierii aerului, masa totală maximă
autorizată a ansamblului cu remorcă
va trebui redusă cu 10 % pentru
fiecare 1 000 metri de altitudine. Masa totală maximă autorizată a
ansamblului cu remorcă nu trebuie
redusă la conducerea autovehiculului pe drumuri cu înclinaţie redusă (mai
puţin de 8 %, de ex., pe autostrăzi).
Nu trebuie depăşită masa totală
maximă autorizată a ansamblului cu
remorcă. Această greutate este
specificată pe plăcuţa de identificare
3 306.
Sarcina pe cupla de tractare Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.
Sarcina maximă pe cupla de tractare
60 kg (motoare B20DTH / B20NFT:
90 kg) este specificată pe plăcuţa de

Conducerea şi utilizarea autovehiculului251identificare a echipamentului de
tractare şi în documentaţia
autovehiculului. Încercaţi să obţineţi
sarcina maximă, în special când
tractaţi remorci grele. Sarcina pe
cupla de tractare nu trebuie să fie
niciodată mai mică de 25 kg.
Sarcina pe axa spate
În cazul tractării unei remorci cu
autovehiculul complet încărcat,
sarcina maximă autorizată pe axa
spate (conform plăcuţei de
identificare sau documentelor
autovehiculului) poate fi depăşită cu
70 kg (motoare B20DTH: 80 kg), iar
masa totală maximă autorizată a
autovehiculului nu trebuie depăşită.
Dacă sarcina maximă autorizată pe
puntea spate este depăşită, nu
circulaţi cu viteză mai mare de
100 km/h.Echipamentul de tractareAtenţie
Cuplajul sferic de tractare pliabil
nu poate fi scos de pe autovehicul. Când nu tractaţi o remorcă,
demontaţi cuplajul sferic de
tractare.
9 Avertisment
Asiguraţi-vă că nu se află nicio
persoană în zona de pivotare a
cârligului de tractare. Pericol de
accidentare.
Când eliberaţi cuplajul sferic de
tractare, aveţi grijă să staţi în
stânga mânerului.

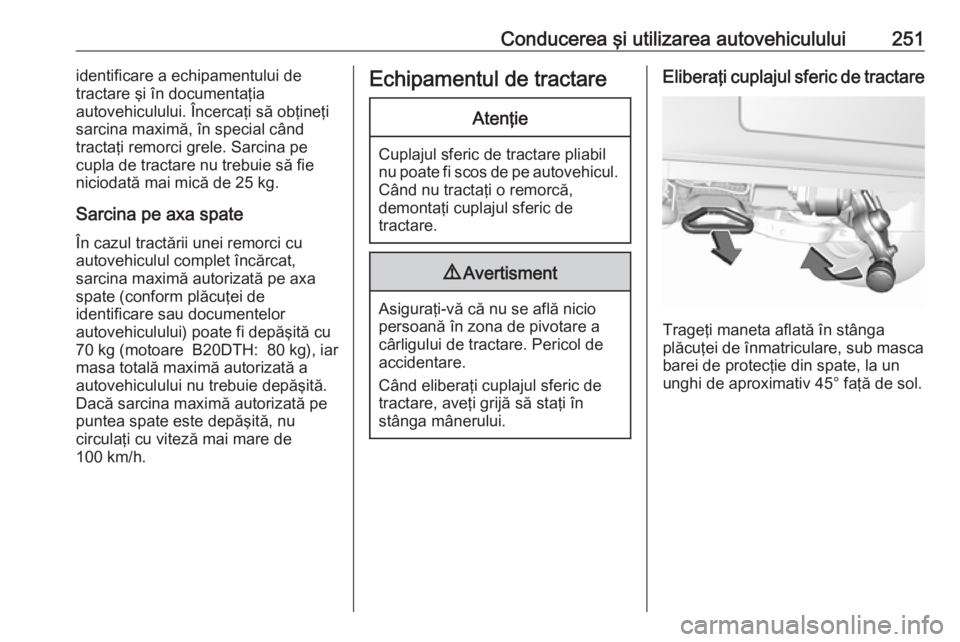

Eliberaţi cuplajul sferic de tractare
Trageţi maneta aflată în stânga
plăcuţei de înmatriculare, sub masca
barei de protecţie din spate, la un
unghi de aproximativ 45° faţă de sol.

252Conducerea şi utilizarea autovehiculului

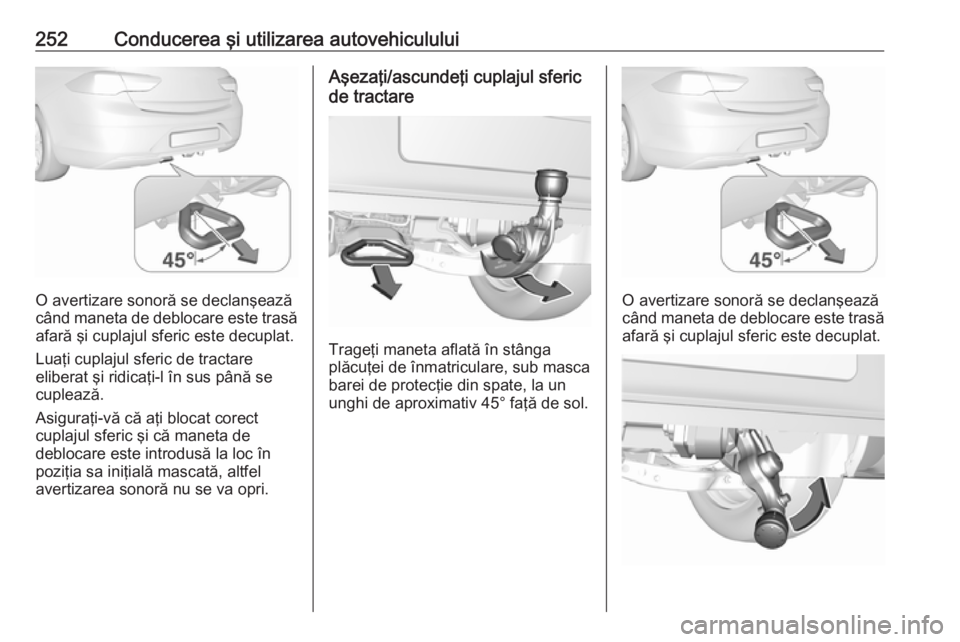

O avertizare sonoră se declanşează
când maneta de deblocare este trasă afară şi cuplajul sferic este decuplat.
Luaţi cuplajul sferic de tractare
eliberat şi ridicaţi-l în sus până se
cuplează.
Asiguraţi-vă că aţi blocat corect
cuplajul sferic şi că maneta de
deblocare este introdusă la loc în
poziţia sa iniţială mascată, altfel
avertizarea sonoră nu se va opri.
Aşezaţi/ascundeţi cuplajul sferic
de tractare
Trageţi maneta aflată în stânga
plăcuţei de înmatriculare, sub masca
barei de protecţie din spate, la un
unghi de aproximativ 45° faţă de sol.
O avertizare sonoră se declanşează
când maneta de deblocare este trasă afară şi cuplajul sferic este decuplat.

Conducerea şi utilizarea autovehiculului253Cu palma mâinii, rotiţi spre dreapta
sfera de cuplare a braţului de
remorcare spre dreapta până când se
blochează sub podea. Asiguraţi-vă că
maneta de decuplare a revenit la
poziţia sa iniţială, ascunsă, în caz
contrar, semnalul sonor nu va înceta.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă fixarea cuplajului sferic detractare nu este corectă sau dacă
maneta de deblocare nu poate fi
ghidată în poziţia iniţială
escamotată din carcasă, respectiv
dacă se emite o avertizare sonoră după montarea cuplajului sferic de
tractare, solicitaţi asistenţa unui
atelier service.
Inelul pentru cablul de siguranţă
Ataşaţi cablul de siguranţă de inel.
Sistemul de asistenţă la
stabilizarea remorcii
În cazul în care sistemul detectează
mişcări oscilante, puterea motorului
este redusă şi ansamblul autovehicul/
remorcă este frânat selectiv până la
încetarea oscilaţiilor. În timp ce
sistemul funcţionează menţineţi
volanul cât mai stabil cu putinţă.
Sistemul de asistenţă la stabilizarea
remorcii este o funcţie a sistemului de control electronic al stabilităţii 3 192.

254Îngrijirea autovehicululuiÎngrijirea
autovehicululuiInformaţii generale .....................255
Accesoriile şi modificările autovehiculului ....................... 255
Compartimentele de depozitare din autovehicul .......................255
Reciclarea autovehiculelor la sfârşitul duratei de utilizare ....256
Verificarea autovehiculului .........256
Efectuarea de lucrări de întreţinere ............................... 256
Capota ..................................... 257
Uleiul de motor ........................ 257
Lichidul de răcire a motorului ..259
Lichidul de spălare ..................260
Frânele .................................... 260
Lichidul de frână ......................260
Bateria autovehiculului ............260
Dezaerarea sistemului de alimentare cu motorină ...........262
Înlocuirea ştergătorului de parbriz .................................... 262
Înlocuirea becurilor ....................263
Farurile cu halogen ..................263
Faruri LED ............................... 265Proiectoarele de ceaţă ............265
Lămpile de poziţie din spate ....267
Lămpile de semnalizare laterale .................................... 272
Luminile pentru plăcuţa de înmatriculare ........................... 272
Luminile interioare ...................272
Iluminarea panoului de bord ....272
Sistemul electric .........................273
Siguranţele .............................. 273
Cutia cu siguranţe din compartimentul motor ............. 274
Cutia cu siguranţe din panoul de bord ........................................ 276
Trusa de scule ........................... 278
Uneltele ................................... 278
Jantele şi anvelopele .................279
Anvelopele de iarnă .................279
Etichetele anvelopelor .............279
Presiunea în anvelope .............280
Sistemul de monitorizare a presiunii în anvelope ..............281
Adâncimea profilului căii de rulare ...................................... 284
Schimbarea dimensiunii jantelor şi anvelopelor ......................... 284
Capacele de roţi ......................284
Lanţurile antiderapante ............285Setul pentru depanarea
anvelopelor ............................. 285
Înlocuirea roţii .......................... 290
Roata de rezervă .....................293
Pornirea asistată ........................295
Tractarea ................................... 296
Tractarea autovehiculului ........296
Tractarea altui autovehicul ......297
Îngrijirea aspectului ....................298
Întreţinerea exterioară .............298
Îngrijirea interiorului .................301

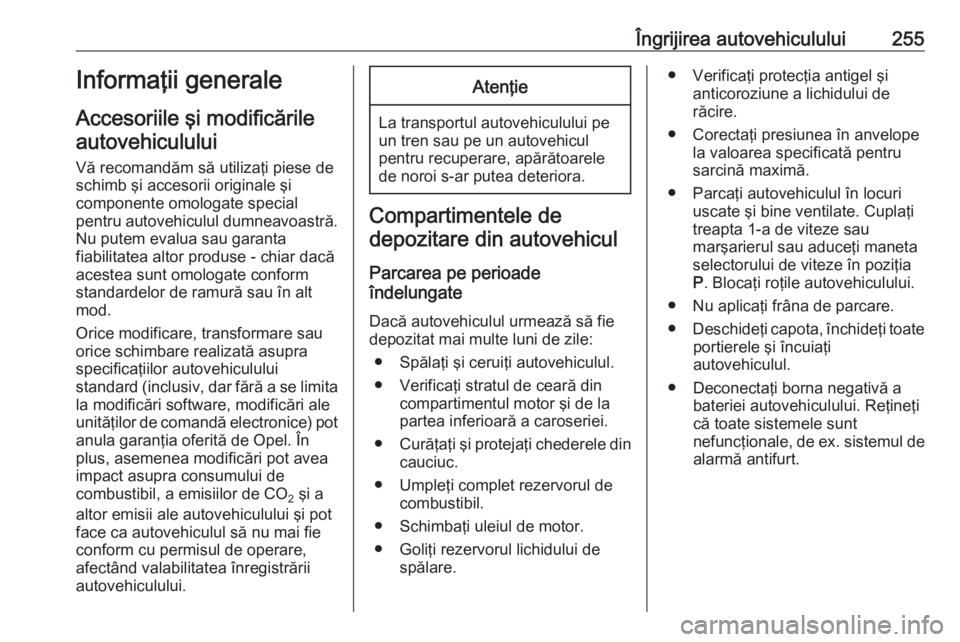

Îngrijirea autovehiculului255Informaţii generale
Accesoriile şi modificările autovehiculului
Vă recomandăm să utilizaţi piese de
schimb şi accesorii originale şi
componente omologate special
pentru autovehiculul dumneavoastră.
Nu putem evalua sau garanta
fiabilitatea altor produse - chiar dacă
acestea sunt omologate conform
standardelor de ramură sau în alt
mod.
Orice modificare, transformare sau
orice schimbare realizată asupra
specificaţiilor autovehiculului
standard (inclusiv, dar fără a se limita la modificări software, modificări ale
unităţilor de comandă electronice) pot
anula garanţia oferită de Opel. În
plus, asemenea modificări pot avea impact asupra consumului de
combustibil, a emisiilor de CO 2 şi a
altor emisii ale autovehiculului şi pot
face ca autovehiculul să nu mai fie
conform cu permisul de operare,
afectând valabilitatea înregistrării
autovehiculului.Atenţie
La transportul autovehiculului pe
un tren sau pe un autovehicul
pentru recuperare, apărătoarele
de noroi s-ar putea deteriora.
Compartimentele de
depozitare din autovehicul
Parcarea pe perioade
îndelungate
Dacă autovehiculul urmează să fie
depozitat mai multe luni de zile:
● Spălaţi şi ceruiţi autovehiculul.
● Verificaţi stratul de ceară din compartimentul motor şi de lapartea inferioară a caroseriei.
● Curăţaţi şi protejaţi chederele din
cauciuc.
● Umpleţi complet rezervorul de combustibil.
● Schimbaţi uleiul de motor.
● Goliţi rezervorul lichidului de spălare.
● Verificaţi protecţia antigel şianticoroziune a lichidului de
răcire.
● Corectaţi presiunea în anvelope la valoarea specificată pentru
sarcină maximă.
● Parcaţi autovehiculul în locuri uscate şi bine ventilate. Cuplaţi
treapta 1-a de viteze sau
marşarierul sau aduceţi maneta
selectorului de viteze în poziţia
P . Blocaţi roţile autovehiculului.
● Nu aplicaţi frâna de parcare. ● Deschideţi capota, închideţi toate
portierele şi încuiaţi
autovehiculul.
● Deconectaţi borna negativă a bateriei autovehiculului. Reţineţică toate sistemele sunt
nefuncţionale, de ex. sistemul de
alarmă antifurt.

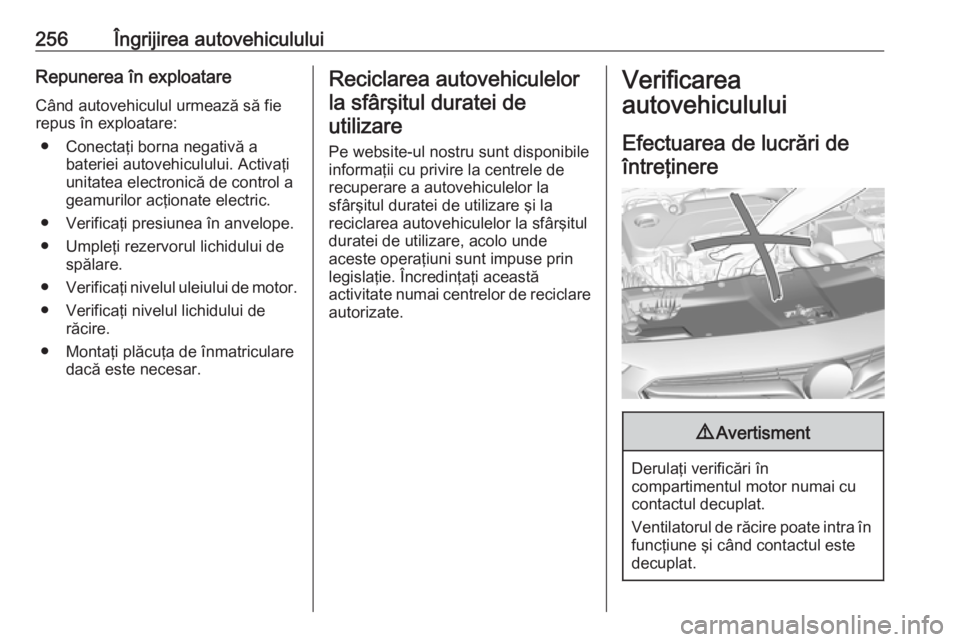

256Îngrijirea autovehicululuiRepunerea în exploatareCând autovehiculul urmează să fie
repus în exploatare:
● Conectaţi borna negativă a bateriei autovehiculului. Activaţi
unitatea electronică de control a
geamurilor acţionate electric.
● Verificaţi presiunea în anvelope.
● Umpleţi rezervorul lichidului de spălare.
● Verificaţi nivelul uleiului de motor.
● Verificaţi nivelul lichidului de răcire.
● Montaţi plăcuţa de înmatriculare dacă este necesar.Reciclarea autovehiculelor
la sfârşitul duratei deutilizare
Pe website-ul nostru sunt disponibileinformaţii cu privire la centrele de
recuperare a autovehiculelor la
sfârşitul duratei de utilizare şi la
reciclarea autovehiculelor la sfârşitul
duratei de utilizare, acolo unde
aceste operaţiuni sunt impuse prin legislaţie. Încredinţaţi această
activitate numai centrelor de reciclare
autorizate.Verificarea
autovehiculului
Efectuarea de lucrări de întreţinere9 Avertisment
Derulaţi verificări în
compartimentul motor numai cu contactul decuplat.
Ventilatorul de răcire poate intra în funcţiune şi când contactul este
decuplat.

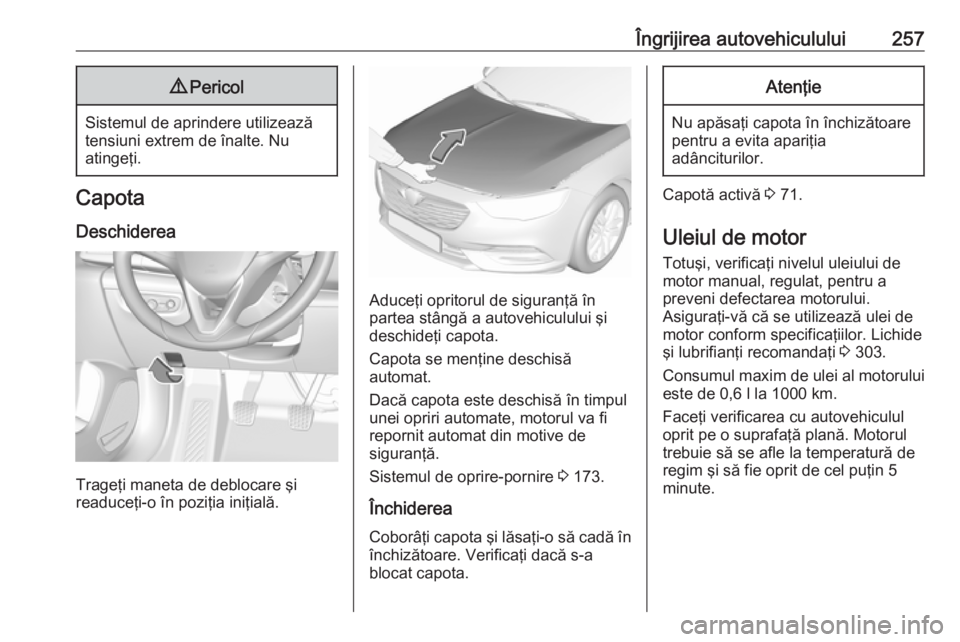

Îngrijirea autovehiculului2579Pericol
Sistemul de aprindere utilizează
tensiuni extrem de înalte. Nu
atingeţi.
Capota
Deschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.
Aduceţi opritorul de siguranţă în
partea stângă a autovehiculului şi
deschideţi capota.
Capota se menţine deschisă
automat.
Dacă capota este deschisă în timpul
unei opriri automate, motorul va fi
repornit automat din motive de
siguranţă.
Sistemul de oprire-pornire 3 173.
Închiderea
Coborâţi capota şi lăsaţi-o să cadă în
închizătoare. Verificaţi dacă s-a
blocat capota.
Atenţie
Nu apăsaţi capota în închizătoare
pentru a evita apariţia
adânciturilor.
Capotă activă 3 71.
Uleiul de motor Totuşi, verificaţi nivelul uleiului demotor manual, regulat, pentru a
preveni defectarea motorului.
Asiguraţi-vă că se utilizează ulei de
motor conform specificaţiilor. Lichide
şi lubrifianţi recomandaţi 3 303.
Consumul maxim de ulei al motorului este de 0,6 l la 1000 km.
Faceţi verificarea cu autovehiculul
oprit pe o suprafaţă plană. Motorul trebuie să se afle la temperatură de
regim şi să fie oprit de cel puţin 5
minute.

258Îngrijirea autovehiculului

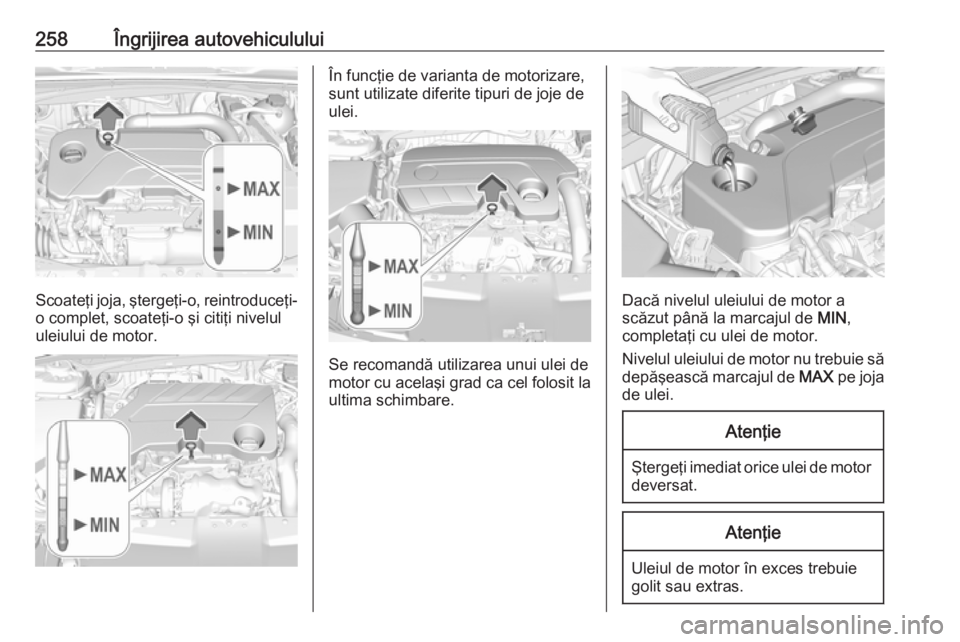

Scoateţi joja, ştergeţi-o, reintroduceţi-o complet, scoateţi-o şi citiţi nivelululeiului de motor.
În funcţie de varianta de motorizare,
sunt utilizate diferite tipuri de joje de
ulei.
Se recomandă utilizarea unui ulei de
motor cu acelaşi grad ca cel folosit la ultima schimbare.
Dacă nivelul uleiului de motor a
scăzut până la marcajul de MIN,
completaţi cu ulei de motor.
Nivelul uleiului de motor nu trebuie să
depăşească marcajul de MAX pe joja
de ulei.
Atenţie
Ştergeţi imediat orice ulei de motor deversat.
Atenţie
Uleiul de motor în exces trebuiegolit sau extras.
