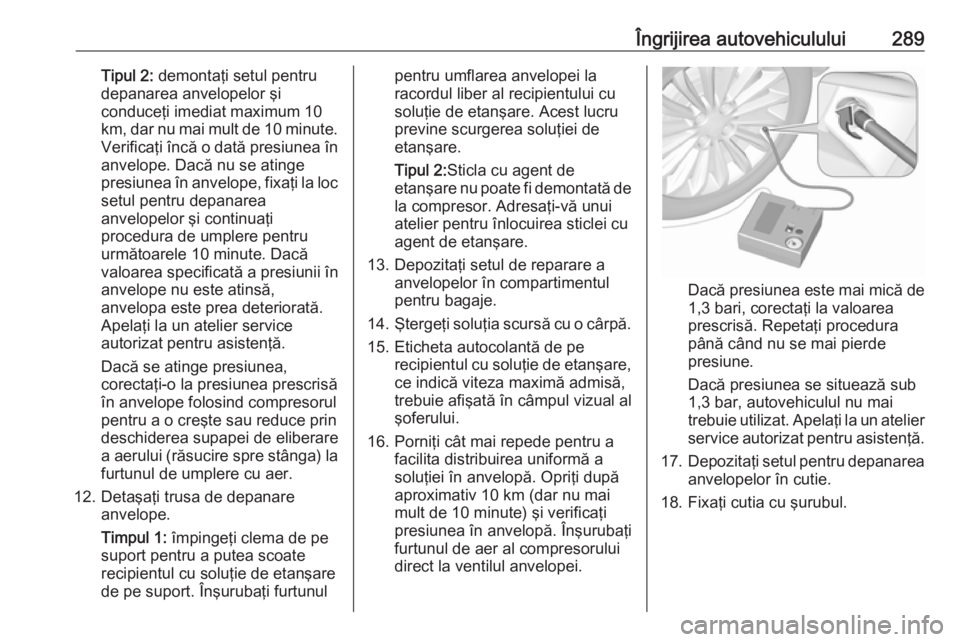

Îngrijirea autovehiculului289Tipul 2: demontaţi setul pentru
depanarea anvelopelor şi
conduceţi imediat maximum 10
km, dar nu mai mult de 10 minute. Verificaţi încă o dată presiunea în
anvelope. Dacă nu se atinge
presiunea în anvelope, fixaţi la loc setul pentru depanarea
anvelopelor şi continuaţi
procedura de umplere pentru
următoarele 10 minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service
autorizat pentru asistenţă.
Dacă se atinge presiunea,
corectaţi-o la presiunea prescrisă
în anvelope folosind compresorul
pentru a o creşte sau reduce prin
deschiderea supapei de eliberare
a aerului (răsucire spre stânga) la furtunul de umplere cu aer.
12. Detaşaţi trusa de depanare anvelope.
Timpul 1: împingeţi clema de pe
suport pentru a putea scoate
recipientul cu soluţie de etanşare
de pe suport. Înşurubaţi furtunulpentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare.
Tipul 2: Sticla cu agent de
etanşare nu poate fi demontată de
la compresor. Adresaţi-vă unui
atelier pentru înlocuirea sticlei cu
agent de etanşare.
13. Depozitaţi setul de reparare a anvelopelor în compartimentul
pentru bagaje.
14. Ştergeţi soluţia scursă cu o cârpă.
15. Eticheta autocolantă de pe recipientul cu soluţie de etanşare,ce indică viteza maximă admisă,
trebuie afişată în câmpul vizual al
şoferului.
16. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. Opriţi după
aproximativ 10 km (dar nu mai
mult de 10 minute) şi verificaţi
presiunea în anvelopă. Înşurubaţi
furtunul de aer al compresorului
direct la ventilul anvelopei.
Dacă presiunea este mai mică de
1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai trebuie utilizat. Apelaţi la un atelier service autorizat pentru asistenţă.
17. Depozitaţi setul pentru depanarea
anvelopelor în cutie.
18. Fixaţi cutia cu şurubul.

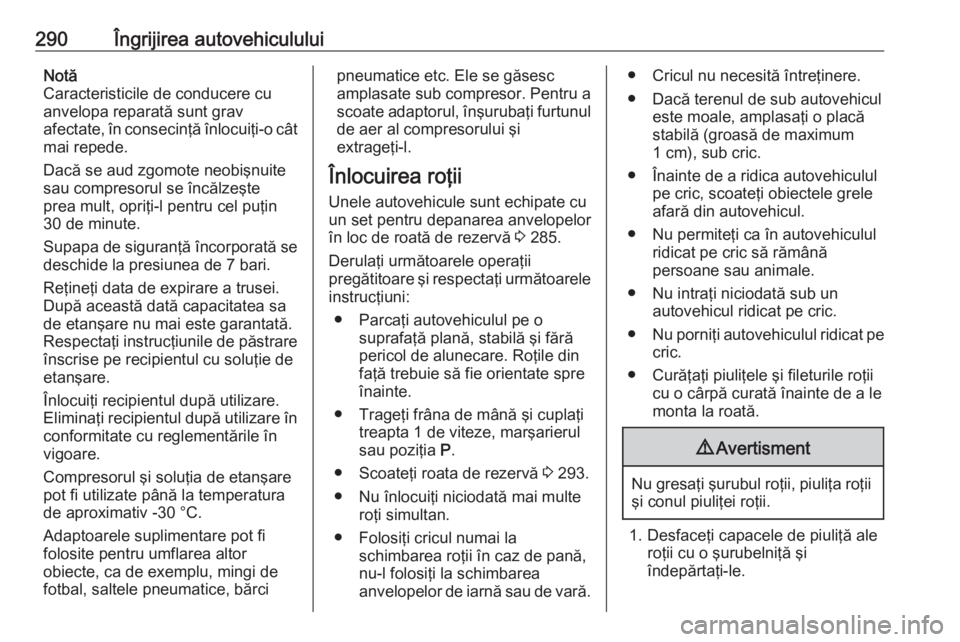

290Îngrijirea autovehicululuiNotă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte
prea mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate până la temperatura
de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărcipneumatice etc. Ele se găsesc
amplasate sub compresor. Pentru a
scoate adaptorul, înşurubaţi furtunul de aer al compresorului şi
extrageţi-l.
Înlocuirea roţii
Unele autovehicule sunt echipate cu un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 285.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Trageţi frâna de mână şi cuplaţi treapta 1 de viteze, marşarierul
sau poziţia P.
● Scoateţi roata de rezervă 3 293.
● Nu înlocuiţi niciodată mai multe roţi simultan.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.● Cricul nu necesită întreţinere.
● Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum
1 cm), sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele şi fileturile roţii cu o cârpă curată înainte de a le
monta la roată.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele de piuliţă ale roţii cu o şurubelniţă şi
îndepărtaţi-le.

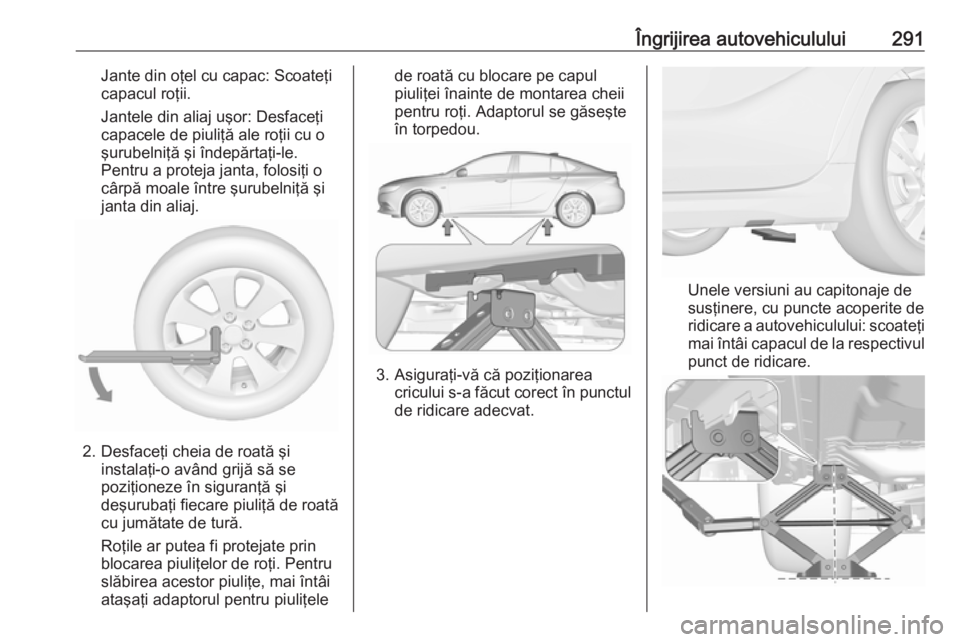

Îngrijirea autovehiculului291Jante din oţel cu capac: Scoateţi
capacul roţii.
Jantele din aliaj uşor: Desfaceţi
capacele de piuliţă ale roţii cu o
şurubelniţă şi îndepărtaţi-le.
Pentru a proteja janta, folosiţi o
cârpă moale între şurubelniţă şi
janta din aliaj.
2. Desfaceţi cheia de roată şi instalaţi-o având grijă să se
poziţioneze în siguranţă şi
deşurubaţi fiecare piuliţă de roată
cu jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pentru piuliţele
de roată cu blocare pe capul
piuliţei înainte de montarea cheii
pentru roţi. Adaptorul se găseşte
în torpedou.
3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în punctulde ridicare adecvat.
Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de ridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul
punct de ridicare.

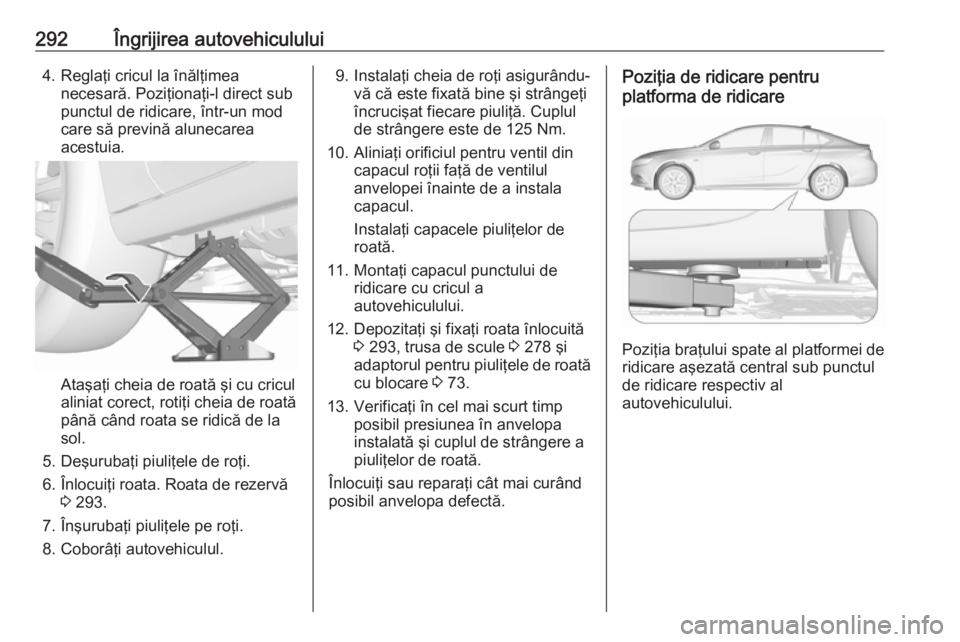

292Îngrijirea autovehiculului4. Reglaţi cricul la înălţimeanecesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 293.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este de 125 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
11. Montaţi capacul punctului de ridicare cu cricul a
autovehiculului.
12. Depozitaţi şi fixaţi roata înlocuită 3 293, trusa de scule 3 278 şi
adaptorul pentru piuliţele de roată
cu blocare 3 73.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.Poziţia de ridicare pentru
platforma de ridicare
Poziţia braţului spate al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.

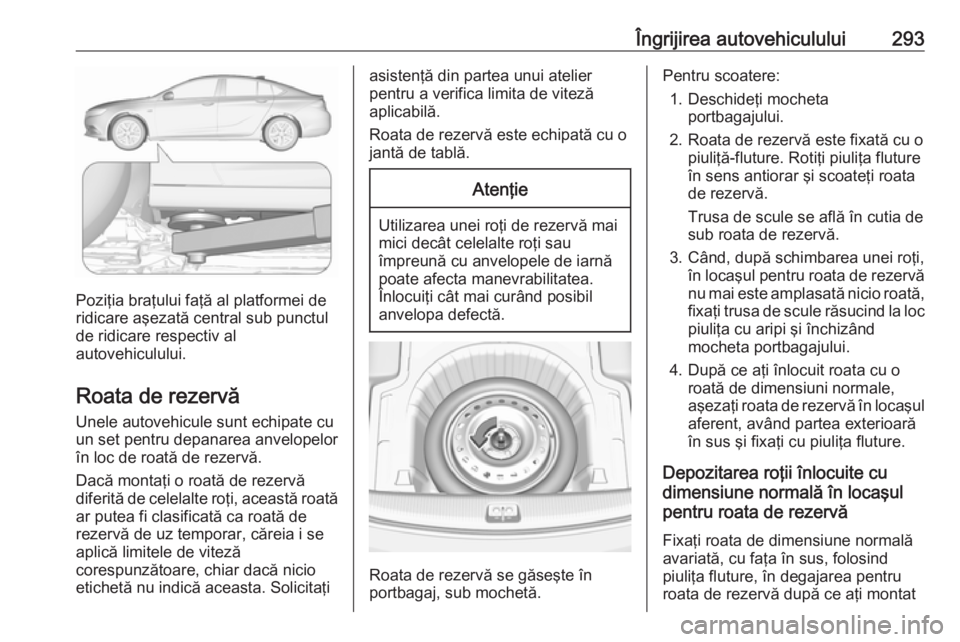

Îngrijirea autovehiculului293
Poziţia braţului faţă al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată cu o
jantă de tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se găseşte în
portbagaj, sub mochetă.
Pentru scoatere:
1. Deschideţi mocheta portbagajului.
2. Roata de rezervă este fixată cu o piuliţă-fluture. Rotiţi piuliţa fluture
în sens antiorar şi scoateţi roata
de rezervă.
Trusa de scule se află în cutia de
sub roata de rezervă.
3. Când, după schimbarea unei roţi, în locaşul pentru roata de rezervă
nu mai este amplasată nicio roată, fixaţi trusa de scule răsucind la loc
piuliţa cu aripi şi închizând
mocheta portbagajului.
4. După ce aţi înlocuit roata cu o roată de dimensiuni normale,
aşezaţi roata de rezervă în locaşul
aferent, având partea exterioară
în sus şi fixaţi cu piuliţa fluture.
Depozitarea roţii înlocuite cu
dimensiune normală în locaşul
pentru roata de rezervă
Fixaţi roata de dimensiune normală
avariată, cu faţa în sus, folosind
piuliţa fluture, în degajarea pentru
roata de rezervă după ce aţi montat

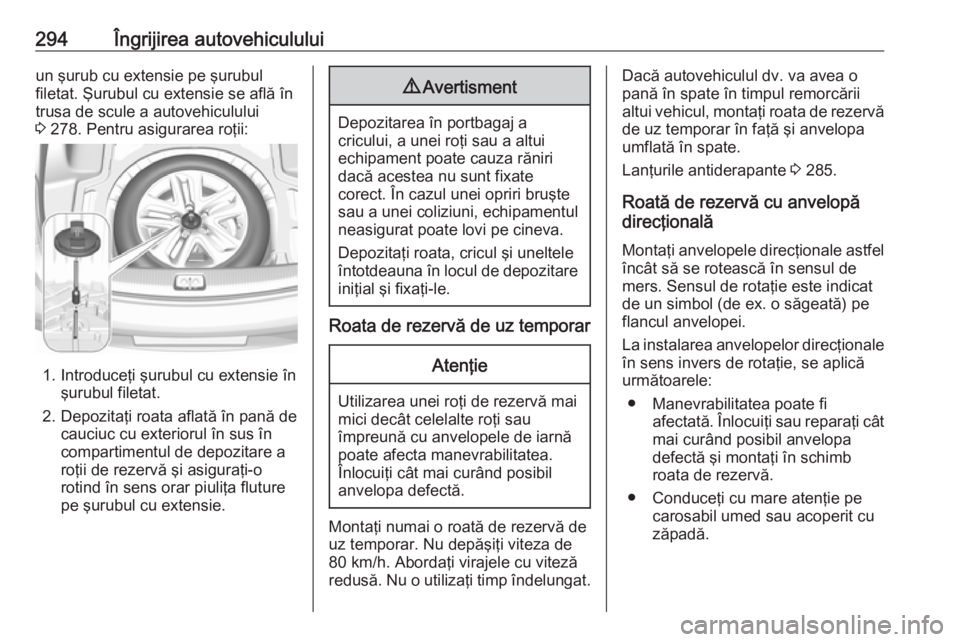

294Îngrijirea autovehicululuiun şurub cu extensie pe şurubul
filetat. Şurubul cu extensie se află în
trusa de scule a autovehiculului
3 278. Pentru asigurarea roţii:
1. Introduceţi şurubul cu extensie în
şurubul filetat.
2. Depozitaţi roata aflată în pană de cauciuc cu exteriorul în sus în
compartimentul de depozitare a
roţii de rezervă şi asiguraţi-o
rotind în sens orar piuliţa fluture
pe şurubul cu extensie.
9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau a unei coliziuni, echipamentulneasigurat poate lovi pe cineva.
Depozitaţi roata, cricul şi uneltele
întotdeauna în locul de depozitare iniţial şi fixaţi-le.
Roata de rezervă de uz temporar
Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Montaţi numai o roată de rezervă de
uz temporar. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu o utilizaţi timp îndelungat.
Dacă autovehiculul dv. va avea o
pană în spate în timpul remorcării
altui vehicul, montaţi roata de rezervă
de uz temporar în faţă şi anvelopa
umflată în spate.
Lanţurile antiderapante 3 285.
Roată de rezervă cu anvelopă
direcţională
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
La instalarea anvelopelor direcţionale în sens invers de rotaţie, se aplică
următoarele:
● Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi câtmai curând posibil anvelopa
defectă şi montaţi în schimb
roata de rezervă.
● Conduceţi cu mare atenţie pe carosabil umed sau acoperit cu
zăpadă.

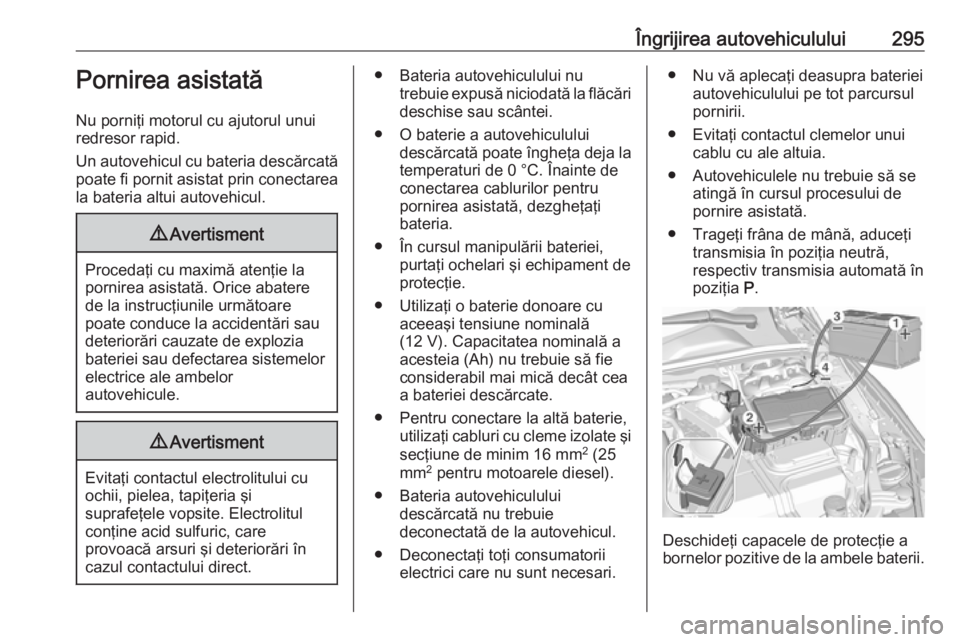

Îngrijirea autovehiculului295Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată
poate fi pornit asistat prin conectarea la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
● Bateria autovehiculului nu trebuie expusă niciodată la flăcări
deschise sau scântei.
● O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
● În cursul manipulării bateriei, purtaţi ochelari şi echipament de
protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25
mm 2
pentru motoarele diesel).
● Bateria autovehiculului descărcată nu trebuie
deconectată de la autovehicul.
● Deconectaţi toţi consumatorii electrici care nu sunt necesari.● Nu vă aplecaţi deasupra baterieiautovehiculului pe tot parcursul
pornirii.
● Evitaţi contactul clemelor unui cablu cu ale altuia.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Trageţi frâna de mână, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
Deschideţi capacele de protecţie a
bornelor pozitive de la ambele baterii.

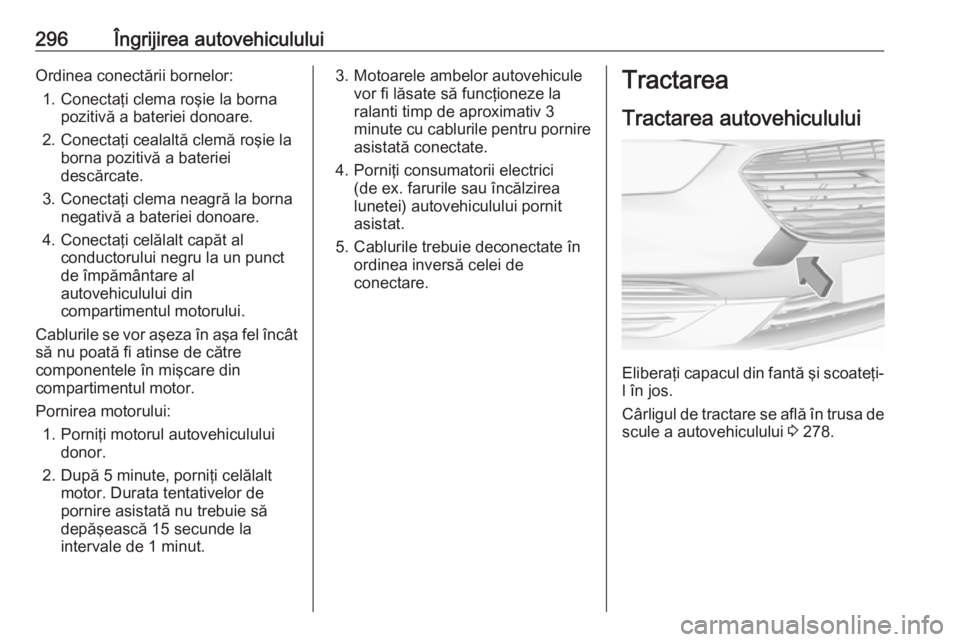

296Îngrijirea autovehicululuiOrdinea conectării bornelor:1. Conectaţi clema roşie la borna pozitivă a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna pozitivă a bateriei
descărcate.
3. Conectaţi clema neagră la borna negativă a bateriei donoare.
4. Conectaţi celălalt capăt al conductorului negru la un punct
de împământare al
autovehiculului din
compartimentul motorului.
Cablurile se vor aşeza în aşa fel încât să nu poată fi atinse de către
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ 3
minute cu cablurile pentru pornire
asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în ordinea inversă celei de
conectare.Tractarea
Tractarea autovehiculului
Eliberaţi capacul din fantă şi scoateţi-l în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 278.

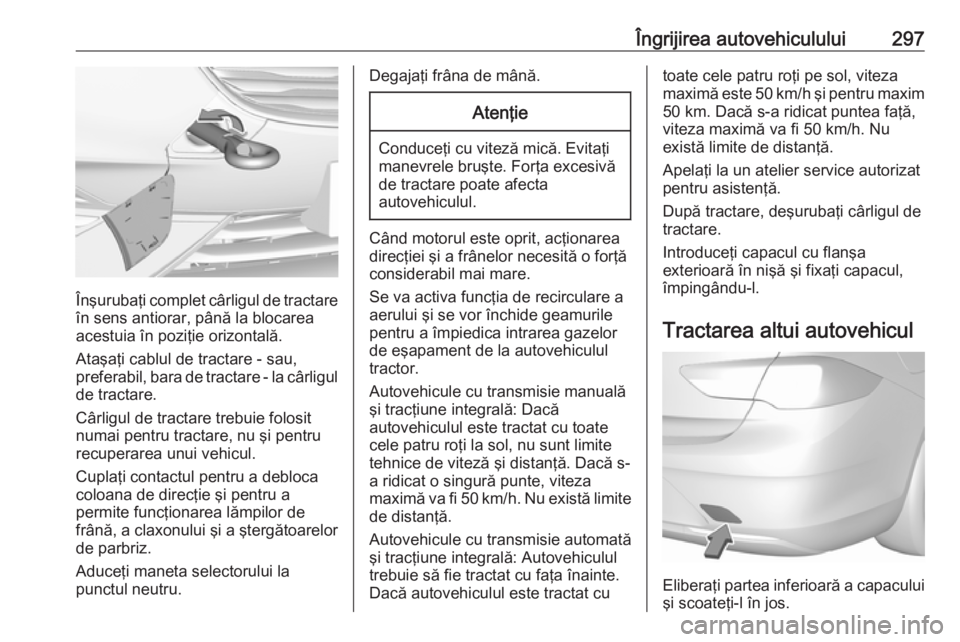

Îngrijirea autovehiculului297
Înşurubaţi complet cârligul de tractareîn sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Ataşaţi cablul de tractare - sau,
preferabil, bara de tractare - la cârligul
de tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare, nu şi pentru
recuperarea unui vehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi pentru a
permite funcţionarea lămpilor de
frână, a claxonului şi a ştergătoarelor
de parbriz.
Aduceţi maneta selectorului la
punctul neutru.
Degajaţi frâna de mână.Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Se va activa funcţia de recirculare a
aerului şi se vor închide geamurile
pentru a împiedica intrarea gazelor de eşapament de la autovehiculul
tractor.
Autovehicule cu transmisie manuală
şi tracţiune integrală: Dacă
autovehiculul este tractat cu toate
cele patru roţi la sol, nu sunt limite
tehnice de viteză şi distanţă. Dacă s-
a ridicat o singură punte, viteza
maximă va fi 50 km/h. Nu există limite de distanţă.
Autovehicule cu transmisie automată
şi tracţiune integrală: Autovehiculul
trebuie să fie tractat cu faţa înainte.
Dacă autovehiculul este tractat cu
toate cele patru roţi pe sol, viteza
maximă este 50 km/h şi pentru maxim 50 km. Dacă s-a ridicat puntea faţă,
viteza maximă va fi 50 km/h. Nu
există limite de distanţă.
Apelaţi la un atelier service autorizat
pentru asistenţă.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul cu flanşa
exterioară în nişă şi fixaţi capacul,
împingându-l.
Tractarea altui autovehicul
Eliberaţi partea inferioară a capacului şi scoateţi-l în jos.

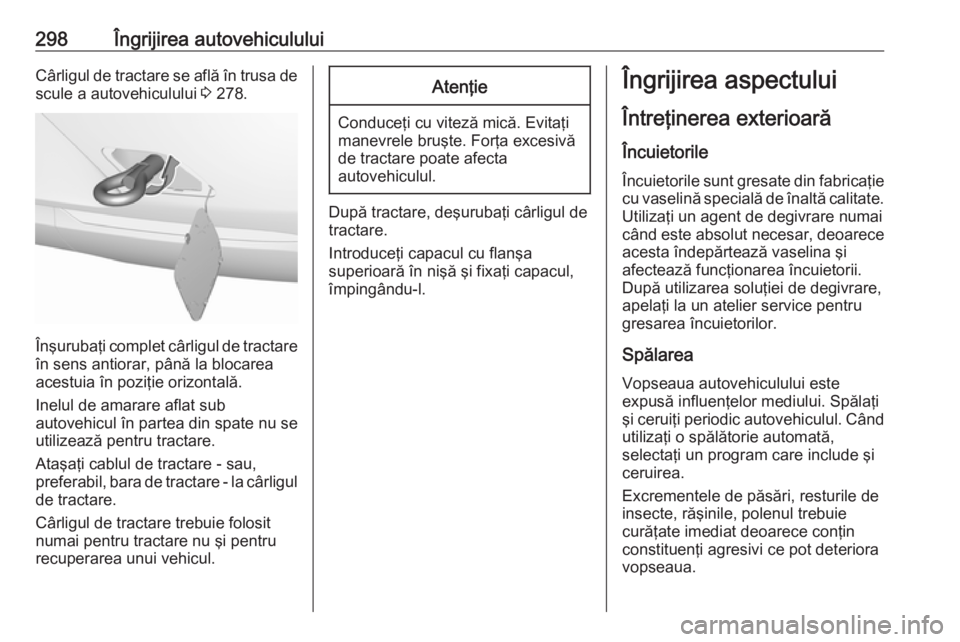

298Îngrijirea autovehicululuiCârligul de tractare se află în trusa descule a autovehiculului 3 278.
Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Inelul de amarare aflat sub
autovehicul în partea din spate nu se utilizează pentru tractare.
Ataşaţi cablul de tractare - sau,
preferabil, bara de tractare - la cârligul
de tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare nu şi pentru
recuperarea unui vehicul.
Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul cu flanşa
superioară în nişă şi fixaţi capacul,
împingându-l.
Îngrijirea aspectului
Întreţinerea exterioară
Încuietorile Încuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate.
Utilizaţi un agent de degivrare numai
când este absolut necesar, deoarece acesta îndepărtează vaselina şi
afectează funcţionarea încuietorii.
După utilizarea soluţiei de degivrare, apelaţi la un atelier service pentrugresarea încuietorilor.
Spălarea Vopseaua autovehiculului este
expusă influenţelor mediului. Spălaţi
şi ceruiţi periodic autovehiculul. Când utilizaţi o spălătorie automată,
selectaţi un program care include şi
ceruirea.
Excrementele de păsări, resturile de
insecte, răşinile, polenul trebuie
curăţate imediat deoarece conţin
constituenţi agresivi ce pot deteriora vopseaua.
