Auton hoito2493. Irrota polttimo pitimestä ja vaihdase.
4. Aseta polttimon pidin paikalleen. 5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot Jos LED-valot ovat viallisia, vaihdatane korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.

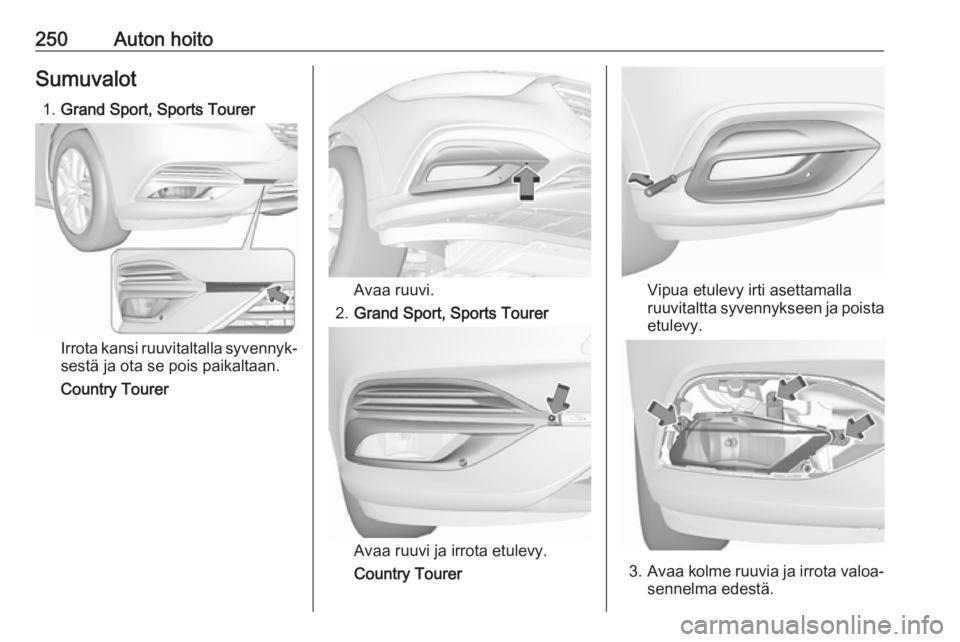

250Auton hoitoSumuvalot1. Grand Sport, Sports Tourer
Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
Country Tourer
Avaa ruuvi.
2. Grand Sport, Sports Tourer
Avaa ruuvi ja irrota etulevy.
Country Tourer
Vipua etulevy irti asettamalla
ruuvitaltta syvennykseen ja poista
etulevy.
3. Avaa kolme ruuvia ja irrota valoa‐
sennelma edestä.

Auton hoito251
4. Käännä polttimon kantaa vasta‐päivään ja irrota se valoasennel‐
masta.
5. Irrota johtoliitin painamalla kiinni‐ tyskorvaketta.
6. Irrota ja vaihda polttimoyksikkö jakiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
7. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
8. Kiinnitä valoasennelma kiristä‐ mällä kolme ruuvia.
9. Kiinnitä etulevy ja kiristä ruuvi.
10. Grand Sport, Sports Tourer
Laita kansi paikalleen ja lukitse
se.
Takavalot
Takavalot ja jarruvalot on suunniteltu LED-valoiksi. Vaihdata vialliset LED-
valot korjaamossa.
Suuntavilkuissa, takasumuvaloissa ja peruutusvaloissa on polttimot, jotka
voidaan vaihtaa seuraavasti.Grand Sport
Valoasennelma korissa
1. Irrota suojus kyseiseltä puolelta.

252Auton hoito2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
4. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
5. Irrota suuntavalon polttimo ja vaihda se.
6. Kiinnitä polttimon kanta valoase‐nnelmaan.
7. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.

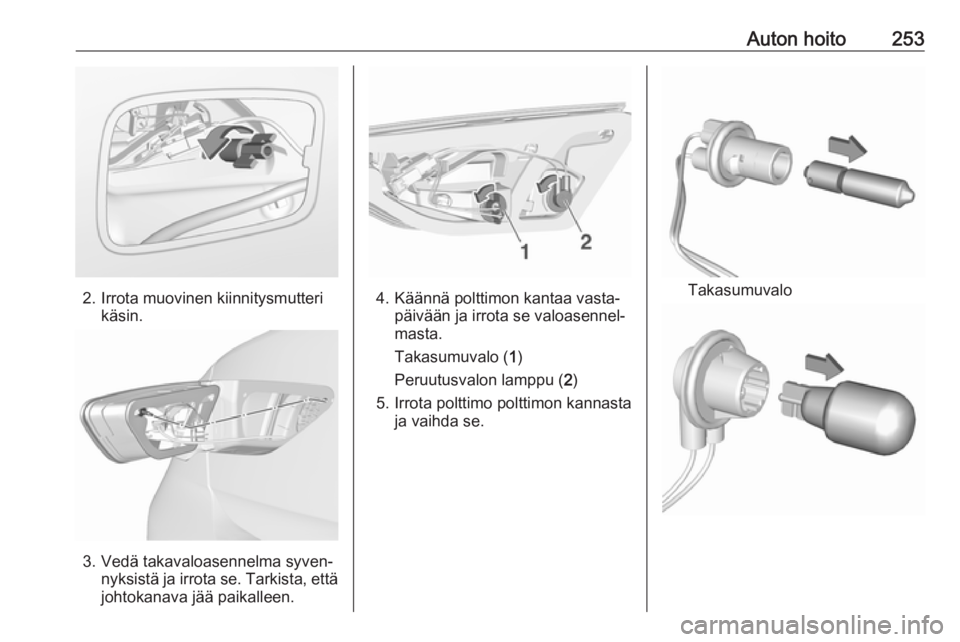

Auton hoito253
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se. Tarkista, ettäjohtokanava jää paikalleen.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.Takasumuvalo

254Auton hoitoPeruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐
nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Sports Tourer, Country Tourer
Valoasennelma korissa
1. Avaa suojukset ruuvitaltalla. Irrota
molemmat ruuvit.
2. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
3. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
4. Irrota polttimo polttimon kannasta ja vaihda suuntavilkun polttimo.
5. Kiinnitä polttimon kanta valoase‐ nnelmaan.
6. Kiinnitä valoasennelma auton koriin ja kiristä ruuvit. Suljesuojukset.

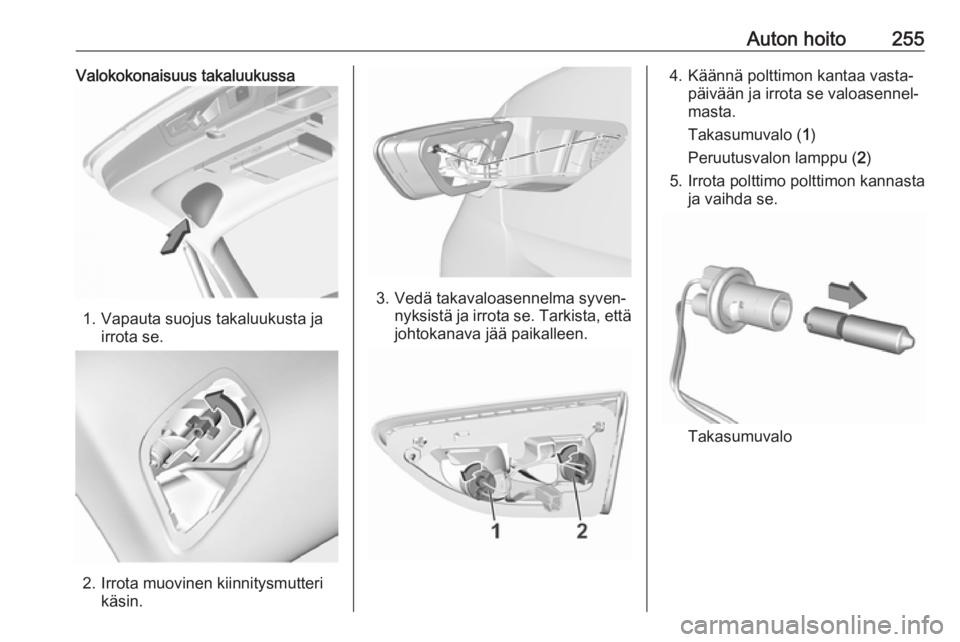

Auton hoito255Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta jairrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se. Tarkista, ettäjohtokanava jää paikalleen.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
Takasumuvalo ( 1)
Peruutusvalon lamppu ( 2)
5. Irrota polttimo polttimon kannasta ja vaihda se.
Takasumuvalo

256Auton hoito
Peruutusvalon lamppu
6. Asenna polttimon kanta takavalo‐ asennelmaan. Asenna valoase‐nnelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

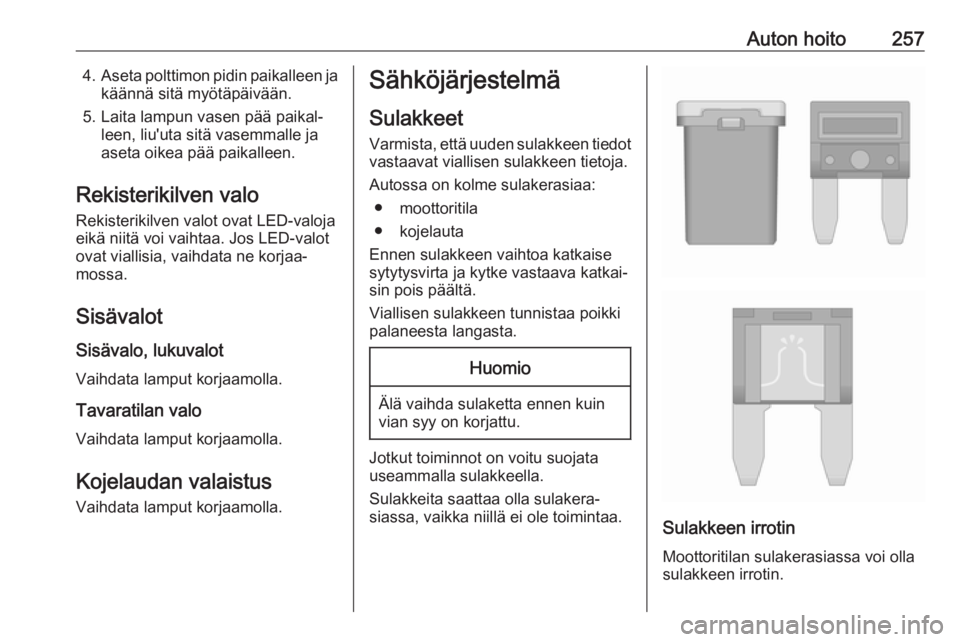

Auton hoito2574.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

258Auton hoito
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
