OPEL INSIGNIA BREAK 2019.5 Īpašnieka rokasgrāmata (in Latvian)
Manufacturer: OPEL, Model Year: 2019.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2019.5Pages: 351, PDF Size: 9.47 MB
Page 281 of 351

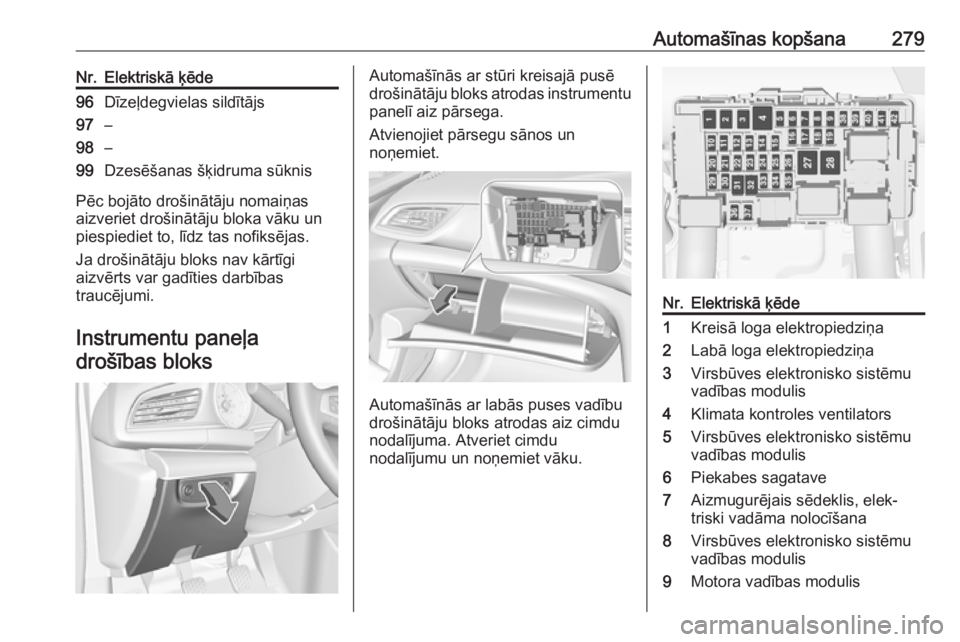

Automašīnas kopšana279Nr.Elektriskā ķēde96Dīzeļdegvielas sildītājs97–98–99Dzesēšanas šķidruma sūknis
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa drošības bloks
Automašīnās ar stūri kreisajā pusē
drošinātāju bloks atrodas instrumentu
panelī aiz pārsega.
Atvienojiet pārsegu sānos un
noņemiet.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.
Nr.Elektriskā ķēde1Kreisā loga elektropiedziņa2Labā loga elektropiedziņa3Virsbūves elektronisko sistēmu
vadības modulis4Klimata kontroles ventilators5Virsbūves elektronisko sistēmu
vadības modulis6Piekabes sagatave7Aizmugurējais sēdeklis, elek‐
triski vadāma nolocīšana8Virsbūves elektronisko sistēmu
vadības modulis9Motora vadības modulis
Page 282 of 351

280Automašīnas kopšanaNr.Elektriskā ķēde10Vējstikla displejs11NOx redukcija / izpūtēja sildītājs12NO
x redukcija / kvēpu sensors13AdBlue modulis14Stūres rata apsilde15Pārnesumkārbas vadības
modulis16Pastiprinātājs17Trauksme18Virsbūves elektronisko sistēmu
vadības modulis19AdBlue modulis20Virsbūves elektronisko sistēmu
vadības modulis21Virsbūves elektronisko sistēmu
vadības modulis22Virsbūves elektronisko sistēmu
vadības modulis23Elektriski vadāmās stūres bloķē‐
tājs24Drošības gaisa spilvens25Diagnostikas iekārtu pieslēg‐
vietaNr.Elektriskā ķēde26Elektriskā kontaktligzda
bagāžas nodalījumā27EBCM vārsts28Policijas sagatave29–30–31Vadības elementi uz stūres rata32Aizdedzes slēdzis33Klimata kontrole34Centrālais vārtejas modulis35AUX / USB savienotājs36Bezvadu lādētājs37Aizmugurējā stikla tīrītājs38OnStar modulis39Displejs40Atvieglotas parkošanās sistēma41Griestu konsole42Informācijas un izklaides
sistēmaAutomašīnas
instrumenti
Instrumenti Automašīnas ar rezerves riteni
Domkrats ar riteņu uzgriežņatslēgu,
instrumenti, garā skrūve bojāta riteņa nostiprināšanai un vilkšanas cilpa
atrodas instrumentu kārbā, kas ir
novietots bagāžas nodalījumā zem
rezerves riteņa.
Rezerves ritenis 3 294.
Page 283 of 351

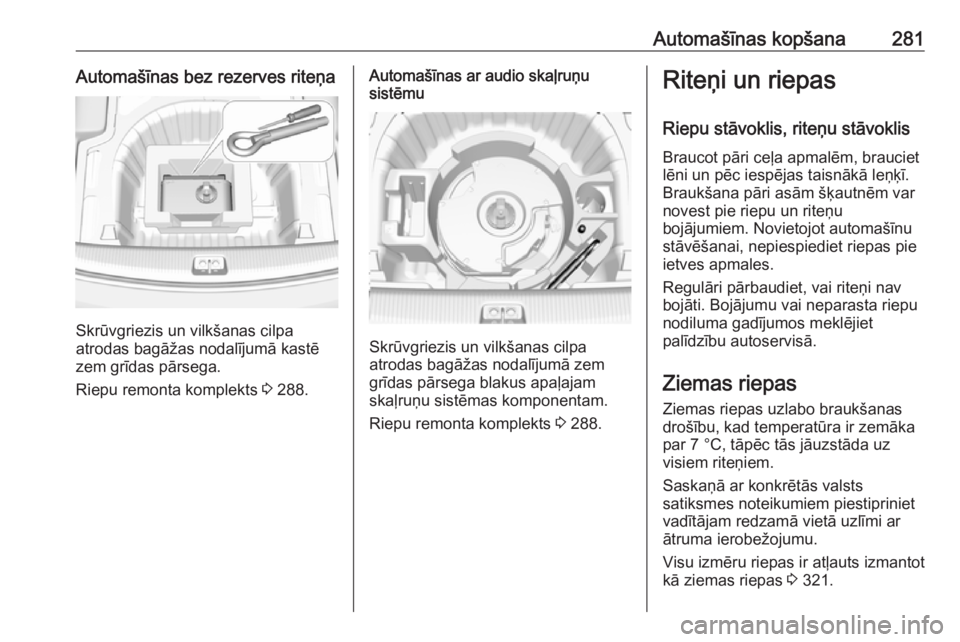

Automašīnas kopšana281Automašīnas bez rezerves riteņa
Skrūvgriezis un vilkšanas cilpa
atrodas bagāžas nodalījumā kastē
zem grīdas pārsega.
Riepu remonta komplekts 3 288.
Automašīnas ar audio skaļruņu
sistēmu
Skrūvgriezis un vilkšanas cilpa
atrodas bagāžas nodalījumā zem
grīdas pārsega blakus apaļajam
skaļruņu sistēmas komponentam.
Riepu remonta komplekts 3 288.
Riteņi un riepas
Riepu stāvoklis, riteņu stāvoklis
Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Visu izmēru riepas ir atļauts izmantot
kā ziemas riepas 3 321.
Page 284 of 351

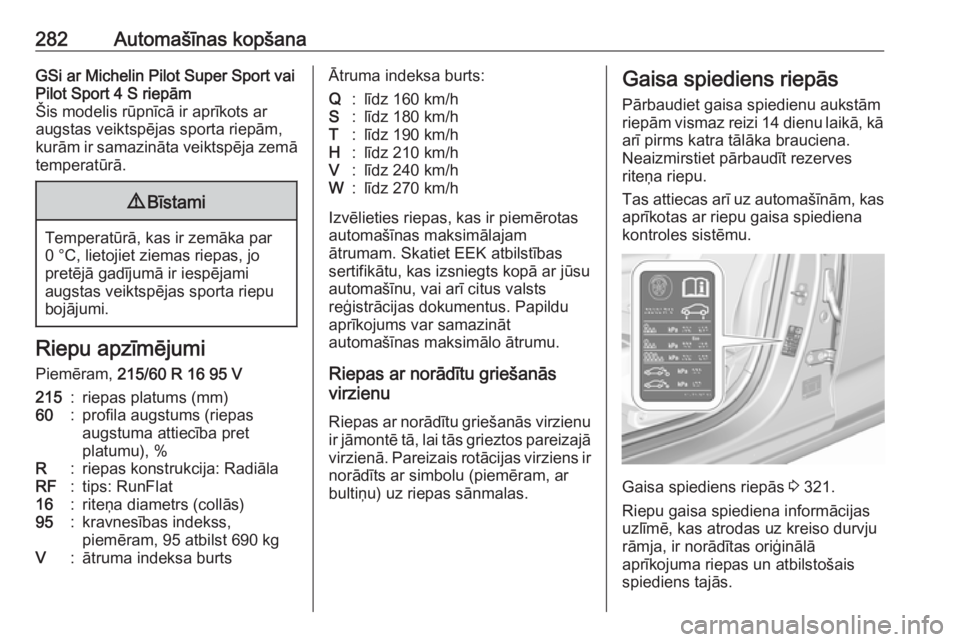

282Automašīnas kopšanaGSi ar Michelin Pilot Super Sport vai
Pilot Sport 4 S riepām
Šis modelis rūpnīcā ir aprīkots ar
augstas veiktspējas sporta riepām,
kurām ir samazināta veiktspēja zemā temperatūrā.9 Bīstami
Temperatūrā, kas ir zemāka par
0 °C, lietojiet ziemas riepas, jo
pretējā gadījumā ir iespējami
augstas veiktspējas sporta riepu
bojājumi.
Riepu apzīmējumi
Piemēram, 215/60 R 16 95 V
215:riepas platums (mm)60:profila augstums (riepas
augstuma attiecība pret
platumu), %R:riepas konstrukcija: RadiālaRF:tips: RunFlat16:riteņa diametrs (collās)95:kravnesības indekss,
piemēram, 95 atbilst 690 kgV:ātruma indeksa burtsĀtruma indeksa burts:Q:līdz 160 km/hS:līdz 180 km/hT:līdz 190 km/hH:līdz 210 km/hV:līdz 240 km/hW:līdz 270 km/h
Izvēlieties riepas, kas ir piemērotas
automašīnas maksimālajam
ātrumam. Skatiet EEK atbilstības
sertifikātu, kas izsniegts kopā ar jūsu
automašīnu, vai arī citus valsts
reģistrācijas dokumentus. Papildu
aprīkojums var samazināt
automašīnas maksimālo ātrumu.
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienu
ir jāmontē tā, lai tās grieztos pareizajā virzienā. Pareizais rotācijas virziens ir
norādīts ar simbolu (piemēram, ar
bultiņu) uz riepas sānmalas.
Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā
arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu.
Tas attiecas arī uz automašīnām, kas aprīkotas ar riepu gaisa spiediena
kontroles sistēmu.
Gaisa spiediens riepās 3 321.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz kreiso durvju rāmja, ir norādītas oriģinālā
aprīkojuma riepas un atbilstošais
spiediens tajās.
Page 285 of 351

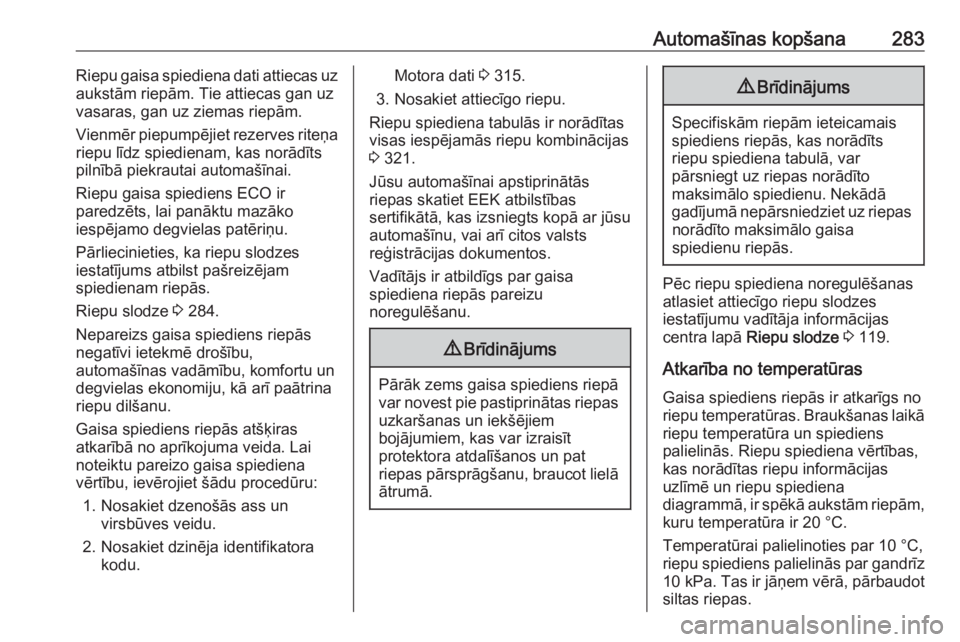

Automašīnas kopšana283Riepu gaisa spiediena dati attiecas uz
aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.
Pārliecinieties, ka riepu slodzes
iestatījums atbilst pašreizējam
spiedienam riepās.
Riepu slodze 3 284.
Nepareizs gaisa spiediens riepās
negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzenošās ass un virsbūves veidu.
2. Nosakiet dzinēja identifikatora kodu.Motora dati 3 315.
3. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 321.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
9 Brīdinājums
Specifiskām riepām ieteicamais
spiediens riepās, kas norādīts
riepu spiediena tabulā, var
pārsniegt uz riepas norādīto
maksimālo spiedienu. Nekādā
gadījumā nepārsniedziet uz riepas norādīto maksimālo gaisa
spiedienu riepās.
Pēc riepu spiediena noregulēšanas
atlasiet attiecīgo riepu slodzes
iestatījumu vadītāja informācijas
centra lapā Riepu slodze 3 119.
Atkarība no temperatūras
Gaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās. Riepu spiediena vērtības,
kas norādītas riepu informācijas
uzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām, kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz
10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Page 286 of 351

284Automašīnas kopšanaVadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.
Riepu gaisa spiedienakontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas atļauja
piedalīties ceļu satiksmē nav spēkā.
Atlasiet lapu Riepu spiediena
uzraudzība vadītāja informācijas
centra sadaļā Informācija 3 119.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojuma
veidā, norādot attiecīgo riepu.
Aktivizējot brīdinājumus, sistēma
ņem vērā riepu temperatūru un riepu
slodzes iestatījumu.
Informāciju par riepu slodzes
iestatījumu skatiet tālāk šajā nodaļā.
Atkarība no temperatūras 3 282.
Pamata veiktspējas displejs: Ja gaisa
spiediens kādā riepā būtiski
samazinās, attiecīgās riepas
spiediena vērtība tiek izcelta.
Vidējas un uzlabotas veiktspējas
displejs: Riepu spiediena vērtības,
kas atbilst normālam diapazonam, tiek rādītas ar zaļiem burtiem. Ja
spiediens kādā riepā būtiski
samazinās, attiecīgā vērtība kļūst
dzeltena.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 116.
Page 287 of 351

Automašīnas kopšana285Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu
un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 321.
Nodrošiniet, lai automašīnas slodzes statuss atbilstu atlasītajam gaisa
spiedienam riepās. Informāciju par
automašīnas slodzes statusu skatiet
tālāk šajā nodaļā.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā w var palikt iedegts.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc
zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 131.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Rezerves ritenis vai pagaidu
(mazizmēra) rezerves ritenis nav
aprīkots ar spiediena sensoriem. Riepu gaisa spiediena kontrolessistēma nekontrolē spiedienu šo
riteņu riepās. Deg kontrolindikators
w . Gaisa spiediens pārējo trīs riteņu
riepās joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Ja lietojat elektroniskās ierīces vai
atrodaties tuvu iekārtām, kurās tiek
izmantotas līdzīgas viļņu frekvences,
riepu gaisa spiediena kontroles
sistēmas darbība var tikt traucēta.
Katrā riepu maiņas reizē ir jādemontē riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope.
Skrūvējamam sensoram: nomainiet
ventili un blīvgredzenu.
Uzspraužamam sensoram:
nomainiet visu ventiļa kātu.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena diagrammu 3 321 unatlasiet piemērotu iestatījumu sadaļā
Tyre Load (Riepu slodze)
automašīnas informācijas izvēlnē
3 119. Šis iestatījums nosaka
atsauces spiedienu riepu spiediena
brīdinājumiem.
Izvēlne Tyre Load (Riepu slodze) tiek
rādīta tikai tad, ja automašīna stāv un
ir ieslēgta stāvbremze. Automašīnās
ar automātisko pārnesumkārbu
selektora svirai ir jāatrodas pozīcijā
P .
Page 288 of 351

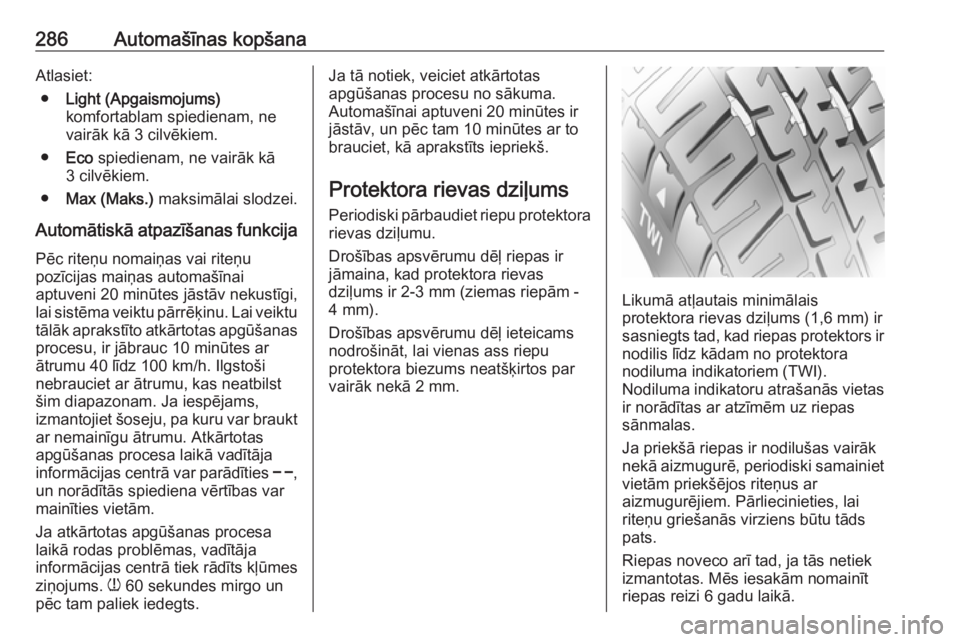

286Automašīnas kopšanaAtlasiet:● Light (Apgaismojums)
komfortablam spiedienam, ne vairāk kā 3 cilvēkiem.
● Eco spiedienam, ne vairāk kā
3 cilvēkiem.
● Max (Maks.) maksimālai slodzei.
Automātiskā atpazīšanas funkcija Pēc riteņu nomaiņas vai riteņu
pozīcijas maiņas automašīnai
aptuveni 20 minūtes jāstāv nekustīgi,
lai sistēma veiktu pārrēķinu. Lai veiktu tālāk aprakstīto atkārtotas apgūšanas procesu, ir jābrauc 10 minūtes ar
ātrumu 40 līdz 100 km/h. Ilgstoši
nebrauciet ar ātrumu, kas neatbilst
šim diapazonam. Ja iespējams,
izmantojiet šoseju, pa kuru var braukt
ar nemainīgu ātrumu. Atkārtotas
apgūšanas procesa laikā vadītāja
informācijas centrā var parādīties $,
un norādītās spiediena vērtības var
mainīties vietām.
Ja atkārtotas apgūšanas procesa laikā rodas problēmas, vadītāja
informācijas centrā tiek rādīts kļūmes
ziņojums. w 60 sekundes mirgo un
pēc tam paliek iedegts.Ja tā notiek, veiciet atkārtotas
apgūšanas procesu no sākuma.
Automašīnai aptuveni 20 minūtes ir
jāstāv, un pēc tam 10 minūtes ar to
brauciet, kā aprakstīts iepriekš.
Protektora rievas dziļums Periodiski pārbaudiet riepu protektorarievas dziļumu.
Drošības apsvērumu dēļ riepas ir
jāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas riepām -
4 mm).
Drošības apsvērumu dēļ ieteicams
nodrošināt, lai vienas ass riepu
protektora biezums neatšķirtos par
vairāk nekā 2 mm.
Likumā atļautais minimālais
protektora rievas dziļums (1,6 mm) ir
sasniegts tad, kad riepas protektors ir
nodilis līdz kādam no protektora
nodiluma indikatoriem (TWI).
Nodiluma indikatoru atrašanās vietas
ir norādītas ar atzīmēm uz riepas
sānmalas.
Ja priekšā riepas ir nodilušas vairāk nekā aizmugurē, periodiski samainiet vietām priekšējos riteņus ar
aizmugurējiem. Pārliecinieties, lai
riteņu griešanās virziens būtu tāds
pats.
Riepas noveco arī tad, ja tās netiek
izmantotas. Mēs iesakām nomainīt
riepas reizi 6 gadu laikā.
Page 289 of 351

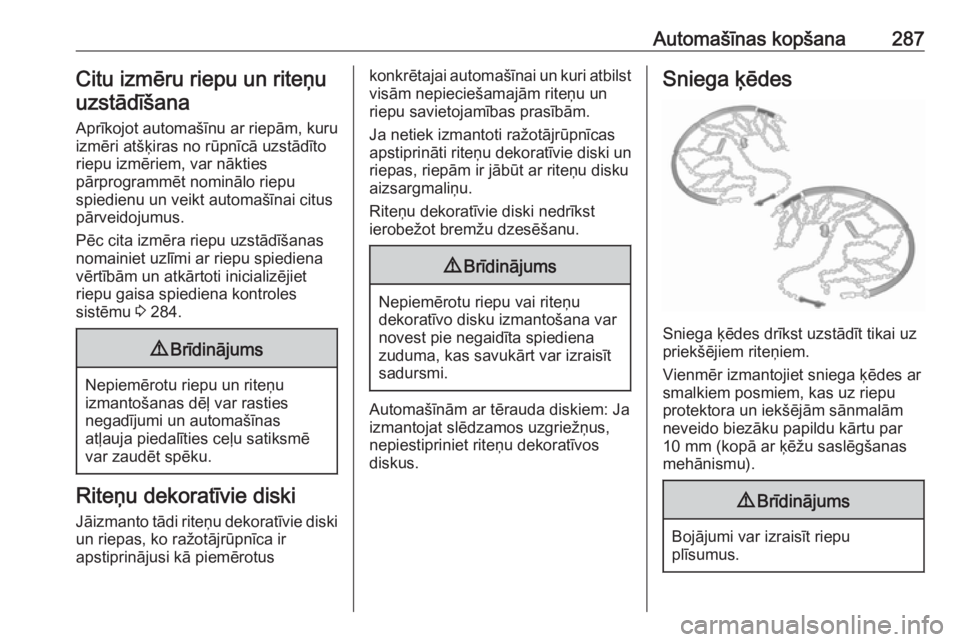

Automašīnas kopšana287Citu izmēru riepu un riteņuuzstādīšana
Aprīkojot automašīnu ar riepām, kuru
izmēri atšķiras no rūpnīcā uzstādīto riepu izmēriem, var nākties
pārprogrammēt nominālo riepu
spiedienu un veikt automašīnai citus
pārveidojumus.
Pēc cita izmēra riepu uzstādīšanas
nomainiet uzlīmi ar riepu spiediena
vērtībām un atkārtoti inicializējiet
riepu gaisa spiediena kontroles
sistēmu 3 284.9 Brīdinājums
Nepiemērotu riepu un riteņu
izmantošanas dēļ var rasties
negadījumi un automašīnas
atļauja piedalīties ceļu satiksmē
var zaudēt spēku.
Riteņu dekoratīvie diski
Jāizmanto tādi riteņu dekoratīvie diski
un riepas, ko ražotājrūpnīca ir
apstiprinājusi kā piemērotus
konkrētajai automašīnai un kuri atbilst visām nepieciešamajām riteņu unriepu savietojamības prasībām.
Ja netiek izmantoti ražotājrūpnīcas
apstiprināti riteņu dekoratīvie diski un
riepas, riepām ir jābūt ar riteņu disku
aizsargmaliņu.
Riteņu dekoratīvie diski nedrīkst
ierobežot bremžu dzesēšanu.9 Brīdinājums
Nepiemērotu riepu vai riteņu
dekoratīvo disku izmantošana var
novest pie negaidīta spiediena
zuduma, kas savukārt var izraisīt
sadursmi.
Automašīnām ar tērauda diskiem: Ja
izmantojat slēdzamos uzgriežņus,
nepiestipriniet riteņu dekoratīvos
diskus.
Sniega ķēdes
Sniega ķēdes drīkst uzstādīt tikai uz
priekšējiem riteņiem.
Vienmēr izmantojiet sniega ķēdes ar
smalkiem posmiem, kas uz riepu
protektora un iekšējām sānmalām
neveido biezāku papildu kārtu par
10 mm (kopā ar ķēžu saslēgšanas
mehānismu).
9 Brīdinājums
Bojājumi var izraisīt riepu
plīsumus.
Page 290 of 351

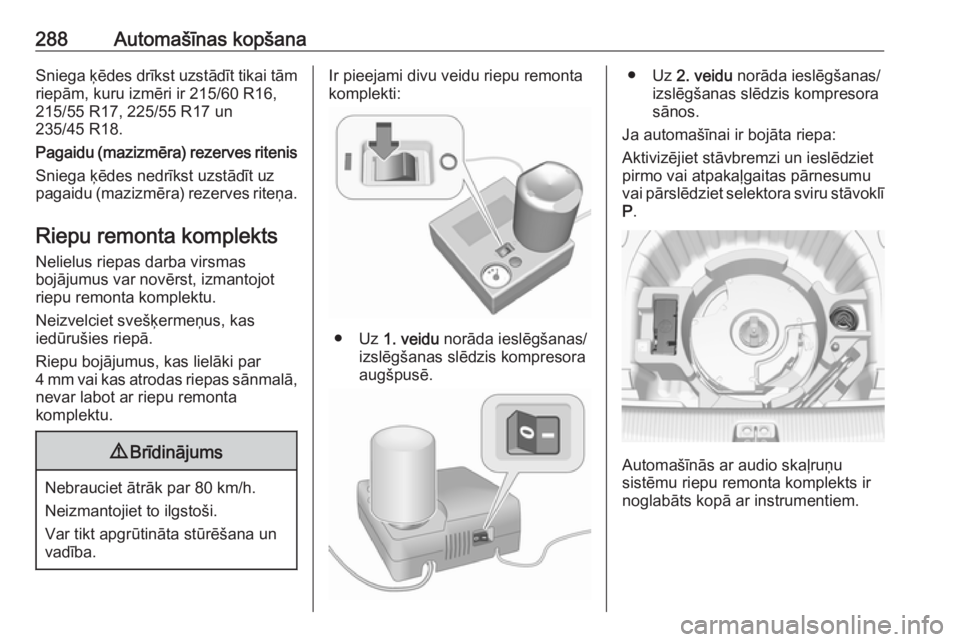

288Automašīnas kopšanaSniega ķēdes drīkst uzstādīt tikai tām
riepām, kuru izmēri ir 215/60 R16,
215/55 R17, 225/55 R17 un
235/45 R18.
Pagaidu (mazizmēra) rezerves ritenis
Sniega ķēdes nedrīkst uzstādīt uz
pagaidu (mazizmēra) rezerves riteņa.
Riepu remonta komplekts
Nelielus riepas darba virsmas
bojājumus var novērst, izmantojot riepu remonta komplektu.
Neizvelciet svešķermeņus, kas
iedūrušies riepā.
Riepu bojājumus, kas lielāki par
4 mm vai kas atrodas riepas sānmalā,
nevar labot ar riepu remonta
komplektu.9 Brīdinājums
Nebrauciet ātrāk par 80 km/h.
Neizmantojiet to ilgstoši.
Var tikt apgrūtināta stūrēšana un
vadība.
Ir pieejami divu veidu riepu remonta
komplekti:
● Uz 1. veidu norāda ieslēgšanas/
izslēgšanas slēdzis kompresora
augšpusē.
● Uz 2. veidu norāda ieslēgšanas/
izslēgšanas slēdzis kompresora
sānos.
Ja automašīnai ir bojāta riepa: Aktivizējiet stāvbremzi un ieslēdziet
pirmo vai atpakaļgaitas pārnesumu
vai pārslēdziet selektora sviru stāvoklī
P .
Automašīnās ar audio skaļruņu
sistēmu riepu remonta komplekts ir
noglabāts kopā ar instrumentiem.
