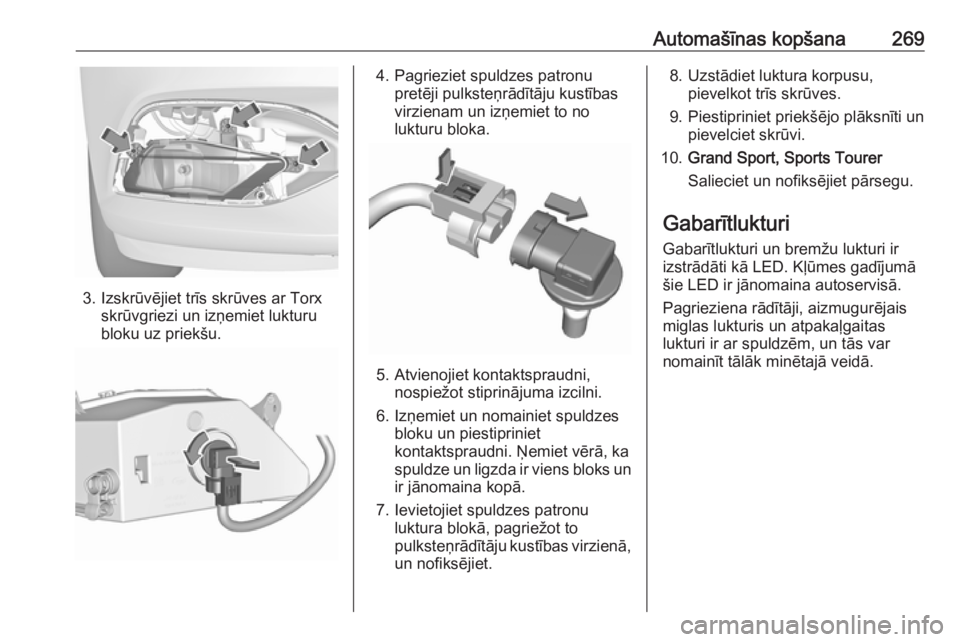

Automašīnas kopšana269
3. Izskrūvējiet trīs skrūves ar Torxskrūvgriezi un izņemiet lukturu
bloku uz priekšu.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
5. Atvienojiet kontaktspraudni, nospiežot stiprinājuma izcilni.
6. Izņemiet un nomainiet spuldzes bloku un piestiprinietkontaktspraudni. Ņemiet vērā, ka
spuldze un ligzda ir viens bloks un
ir jānomaina kopā.
7. Ievietojiet spuldzes patronu luktura blokā, pagriežot to
pulksteņrādītāju kustības virzienā,
un nofiksējiet.
8. Uzstādiet luktura korpusu, pievelkot trīs skrūves.
9. Piestipriniet priekšējo plāksnīti un pievelciet skrūvi.
10. Grand Sport, Sports Tourer
Salieciet un nofiksējiet pārsegu.
Gabarītlukturi Gabarītlukturi un bremžu lukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Pagrieziena rādītāji, aizmugurējais
miglas lukturis un atpakaļgaitas
lukturi ir ar spuldzēm, un tās var
nomainīt tālāk minētajā veidā.

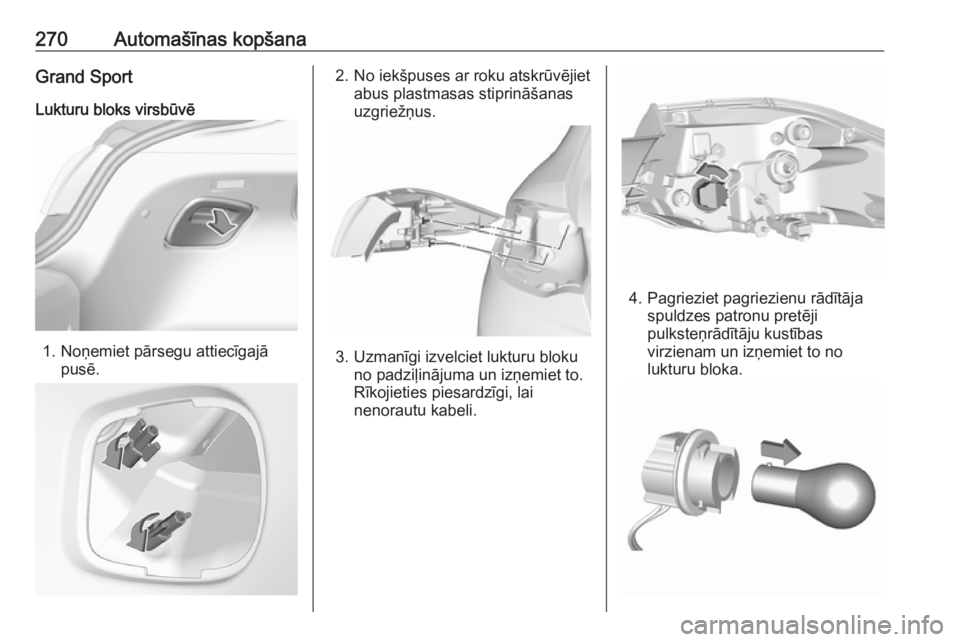

270Automašīnas kopšanaGrand SportLukturu bloks virsbūvē
1. Noņemiet pārsegu attiecīgajā pusē.
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet lukturu bloku no padziļinājuma un izņemiet to.
Rīkojieties piesardzīgi, lai
nenorautu kabeli.
4. Pagrieziet pagriezienu rādītāja spuldzes patronu pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.

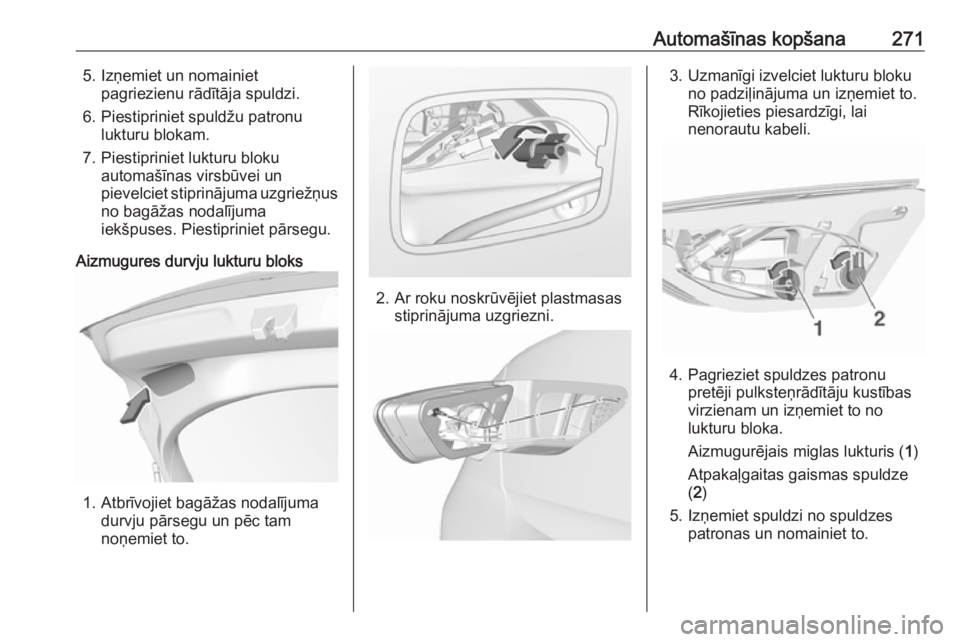

Automašīnas kopšana2715. Izņemiet un nomainietpagriezienu rādītāja spuldzi.
6. Piestipriniet spuldžu patronu lukturu blokam.
7. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet stiprinājuma uzgriežņus no bagāžas nodalījuma
iekšpuses. Piestipriniet pārsegu.
Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet lukturu blokuno padziļinājuma un izņemiet to.
Rīkojieties piesardzīgi, lai
nenorautu kabeli.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
Aizmugurējais miglas lukturis ( 1)
Atpakaļgaitas gaismas spuldze ( 2 )
5. Izņemiet spuldzi no spuldzes patronas un nomainiet to.

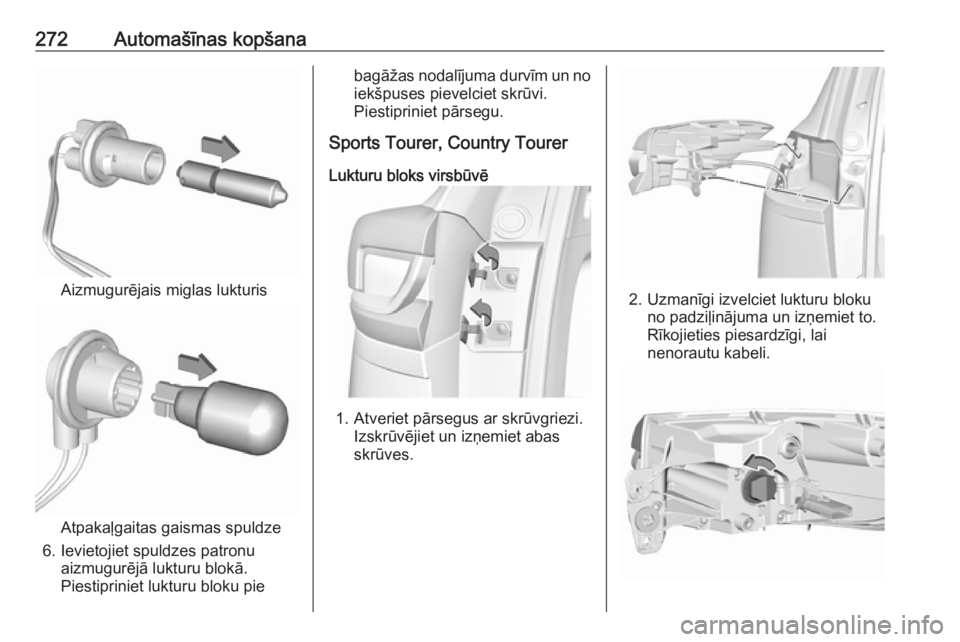

272Automašīnas kopšana
Aizmugurējais miglas lukturis
Atpakaļgaitas gaismas spuldze
6. Ievietojiet spuldzes patronu aizmugurējā lukturu blokā.
Piestipriniet lukturu bloku pie
bagāžas nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Sports Tourer, Country Tourer
Lukturu bloks virsbūvē
1. Atveriet pārsegus ar skrūvgriezi. Izskrūvējiet un izņemiet abas
skrūves.
2. Uzmanīgi izvelciet lukturu bloku no padziļinājuma un izņemiet to.
Rīkojieties piesardzīgi, lai
nenorautu kabeli.

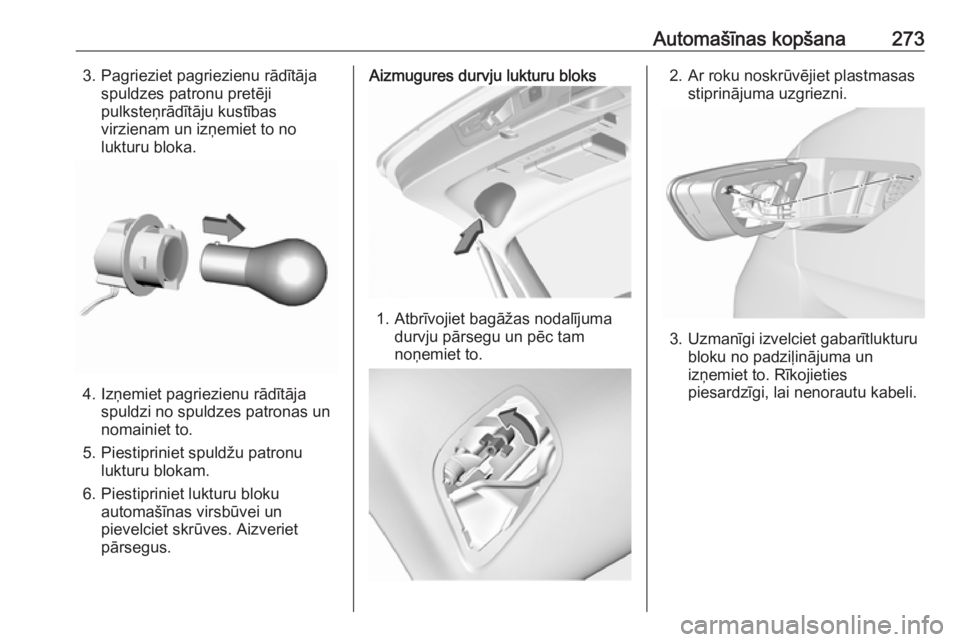

Automašīnas kopšana2733. Pagrieziet pagriezienu rādītājaspuldzes patronu pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.
4. Izņemiet pagriezienu rādītāja spuldzi no spuldzes patronas un
nomainiet to.
5. Piestipriniet spuldžu patronu lukturu blokam.
6. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet skrūves. Aizveriet
pārsegus.
Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājuma un
izņemiet to. Rīkojieties
piesardzīgi, lai nenorautu kabeli.

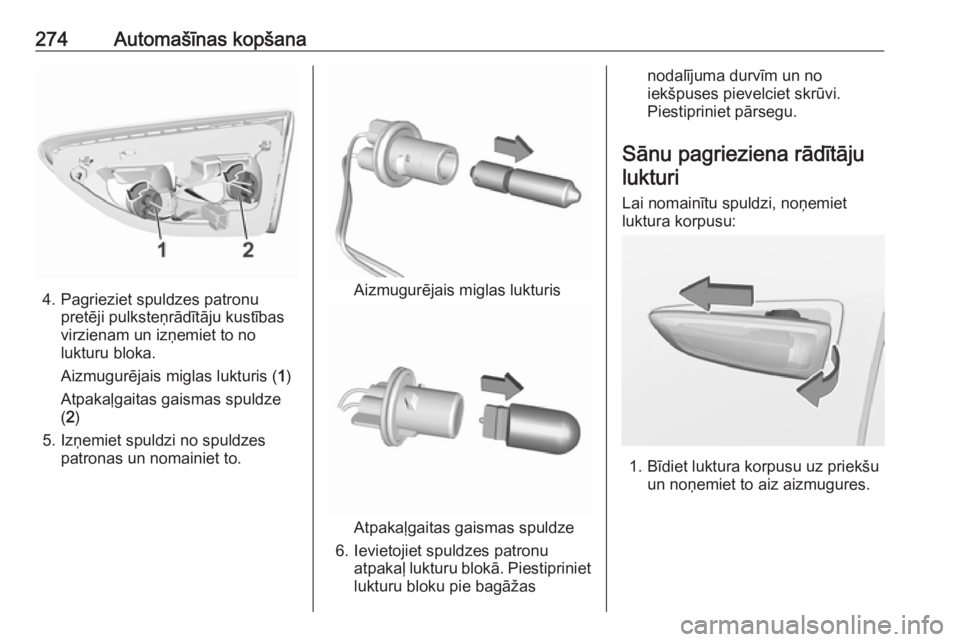

274Automašīnas kopšana
4. Pagrieziet spuldzes patronupretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
Aizmugurējais miglas lukturis ( 1)
Atpakaļgaitas gaismas spuldze ( 2 )
5. Izņemiet spuldzi no spuldzes patronas un nomainiet to.Aizmugurējais miglas lukturis
Atpakaļgaitas gaismas spuldze
6. Ievietojiet spuldzes patronu atpakaļ lukturu blokā. Piestiprinietlukturu bloku pie bagāžas
nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Sānu pagrieziena rādītāju lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet luktura korpusu uz priekšu un noņemiet to aiz aizmugures.

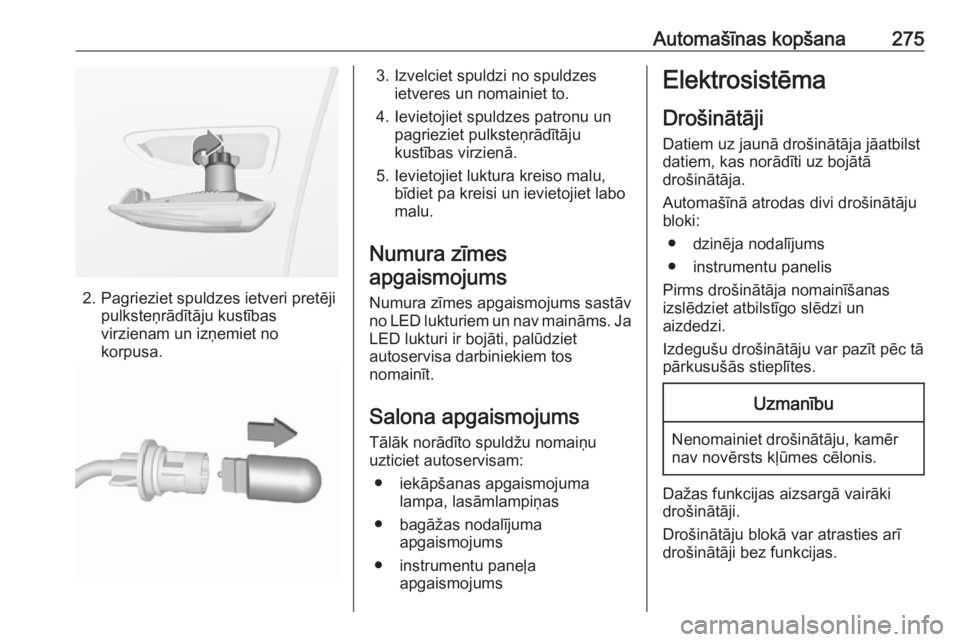

Automašīnas kopšana275
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
Numura zīmes apgaismojums sastāv
no LED lukturiem un nav maināms. Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Salona apgaismojums
Tālāk norādīto spuldžu nomaiņu
uzticiet autoservisam:
● iekāpšanas apgaismojuma lampa, lasāmlampiņas
● bagāžas nodalījuma apgaismojums
● instrumentu paneļa apgaismojumsElektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

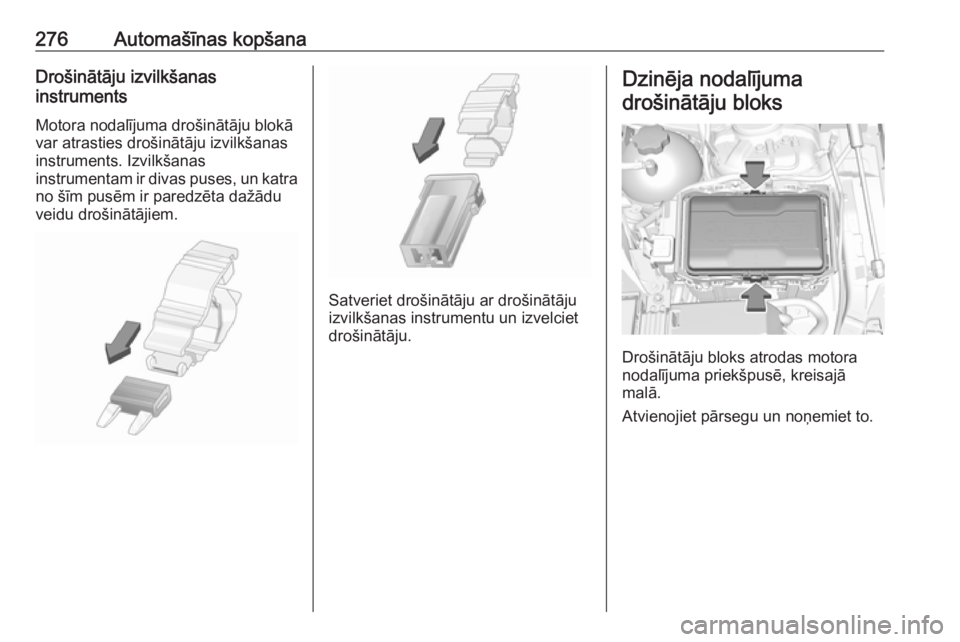

276Automašīnas kopšanaDrošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments. Izvilkšanas
instrumentam ir divas puses, un katra
no šīm pusēm ir paredzēta dažādu
veidu drošinātājiem.
Satveriet drošinātāju ar drošinātāju
izvilkšanas instrumentu un izvelciet
drošinātāju.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.

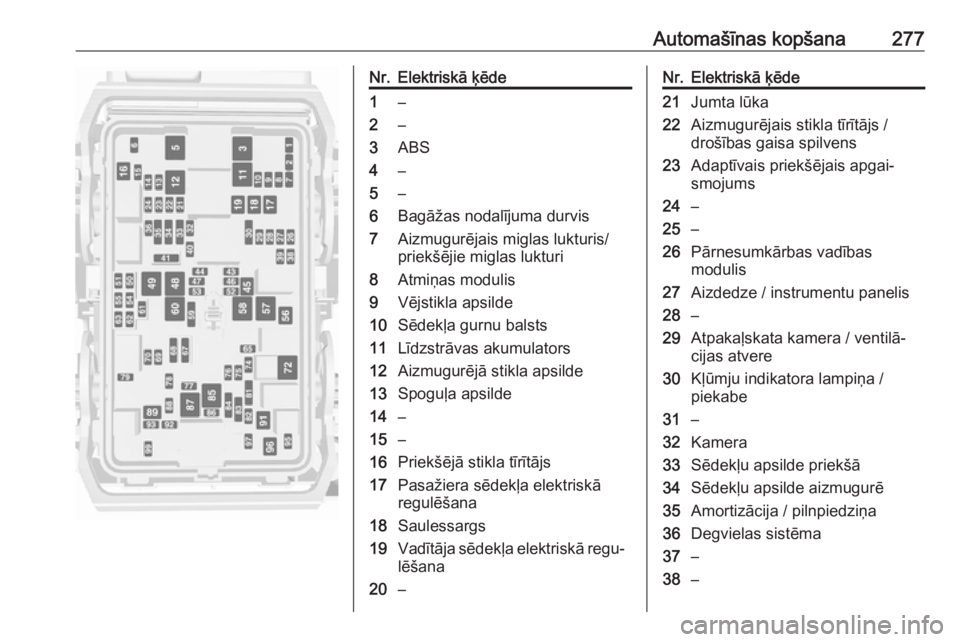

Automašīnas kopšana277Nr.Elektriskā ķēde1–2–3ABS4–5–6Bagāžas nodalījuma durvis7Aizmugurējais miglas lukturis/
priekšējie miglas lukturi8Atmiņas modulis9Vējstikla apsilde10Sēdekļa gurnu balsts11Līdzstrāvas akumulators12Aizmugurējā stikla apsilde13Spoguļa apsilde14–15–16Priekšējā stikla tīrītājs17Pasažiera sēdekļa elektriskā
regulēšana18Saulessargs19Vadītāja sēdekļa elektriskā regu‐
lēšana20–Nr.Elektriskā ķēde21Jumta lūka22Aizmugurējais stikla tīrītājs /
drošības gaisa spilvens23Adaptīvais priekšējais apgai‐
smojums24–25–26Pārnesumkārbas vadības
modulis27Aizdedze / instrumentu panelis28–29Atpakaļskata kamera / ventilā‐
cijas atvere30Kļūmju indikatora lampiņa /
piekabe31–32Kamera33Sēdekļu apsilde priekšā34Sēdekļu apsilde aizmugurē35Amortizācija / pilnpiedziņa36Degvielas sistēma37–38–

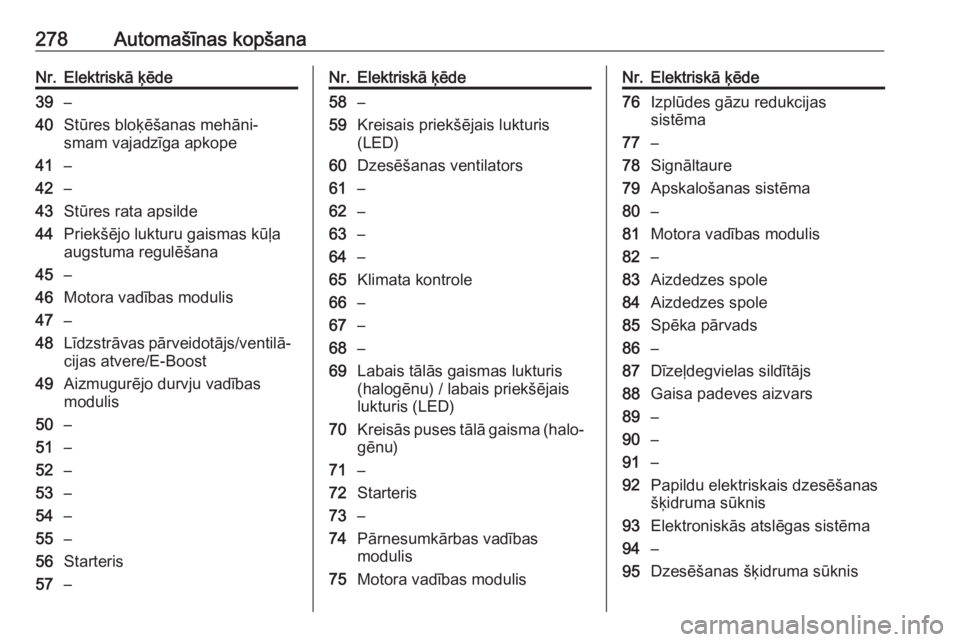

278Automašīnas kopšanaNr.Elektriskā ķēde39–40Stūres bloķēšanas mehāni‐
smam vajadzīga apkope41–42–43Stūres rata apsilde44Priekšējo lukturu gaismas kūļa
augstuma regulēšana45–46Motora vadības modulis47–48Līdzstrāvas pārveidotājs/ventilā‐ cijas atvere/E-Boost49Aizmugurējo durvju vadības
modulis50–51–52–53–54–55–56Starteris57–Nr.Elektriskā ķēde58–59Kreisais priekšējais lukturis
(LED)60Dzesēšanas ventilators61–62–63–64–65Klimata kontrole66–67–68–69Labais tālās gaismas lukturis
(halogēnu) / labais priekšējais
lukturis (LED)70Kreisās puses tālā gaisma (halo‐ gēnu)71–72Starteris73–74Pārnesumkārbas vadības
modulis75Motora vadības modulisNr.Elektriskā ķēde76Izplūdes gāzu redukcijas
sistēma77–78Signāltaure79Apskalošanas sistēma80–81Motora vadības modulis82–83Aizdedzes spole84Aizdedzes spole85Spēka pārvads86–87Dīzeļdegvielas sildītājs88Gaisa padeves aizvars89–90–91–92Papildu elektriskais dzesēšanas
šķidruma sūknis93Elektroniskās atslēgas sistēma94–95Dzesēšanas šķidruma sūknis
