OPEL INSIGNIA BREAK 2019.5 Betriebsanleitung (in German)

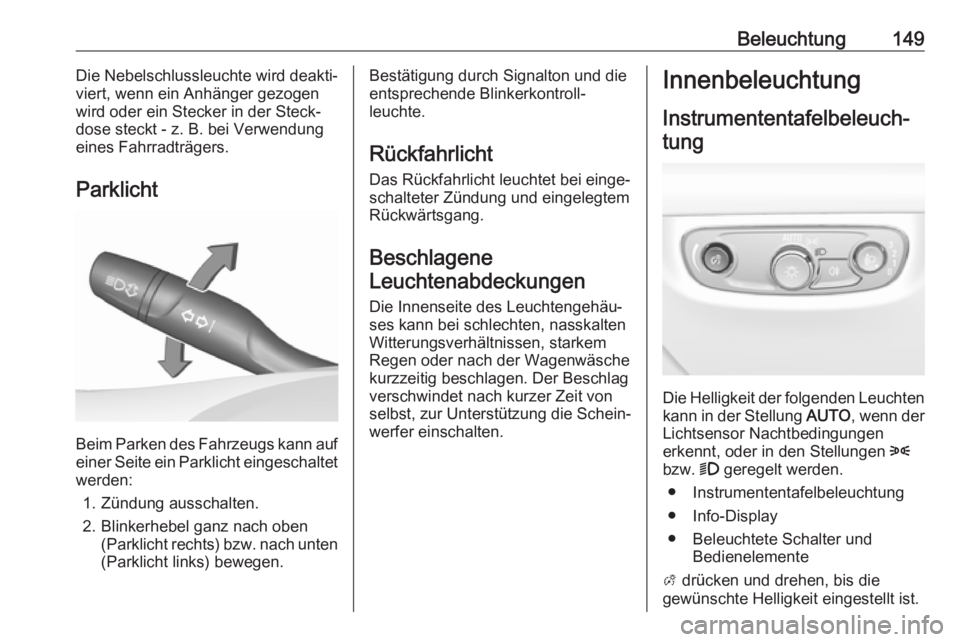

Beleuchtung149Die Nebelschlussleuchte wird deakti‐
viert, wenn ein Anhänger gezogen
wird oder ein Stecker in der Steck‐
dose steckt - z. B. bei Verwendung
eines Fahrradträgers.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite ein Parklicht eingeschaltet
werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Parklicht rechts) bzw. nach unten(Parklicht links) bewegen.
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene Leuchtenabdeckungen
Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐
tung
Die Helligkeit der folgenden Leuchten
kann in der Stellung AUTO, wenn der
Lichtsensor Nachtbedingungen
erkennt, oder in den Stellungen 8
bzw. 9 geregelt werden.
● Instrumententafelbeleuchtung ● Info-Display
● Beleuchtete Schalter und Bedienelemente
A drücken und drehen, bis die
gewünschte Helligkeit eingestellt ist.

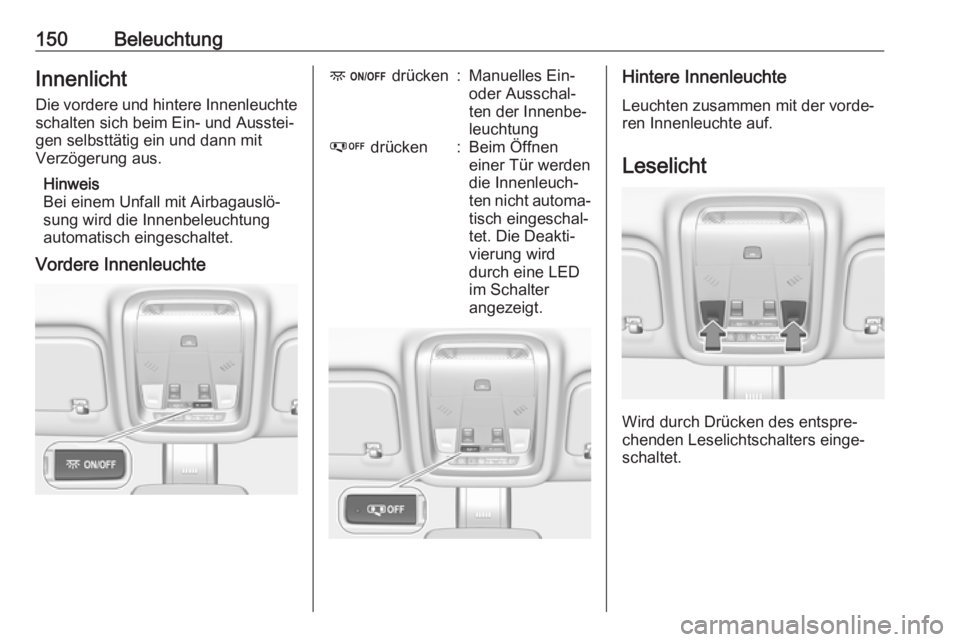

150BeleuchtungInnenlichtDie vordere und hintere Innenleuchte
schalten sich beim Ein- und Ausstei‐
gen selbsttätig ein und dann mit
Verzögerung aus.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung
automatisch eingeschaltet.
Vordere Innenleuchte- drücken:Manuelles Ein-
oder Ausschal‐
ten der Innenbe‐
leuchtung% drücken:Beim Öffnen
einer Tür werden
die Innenleuch‐
ten nicht automa‐ tisch eingeschal‐
tet. Die Deakti‐
vierung wird
durch eine LED
im Schalter
angezeigt.Hintere Innenleuchte
Leuchten zusammen mit der vorde‐
ren Innenleuchte auf.
Leselicht
Wird durch Drücken des entspre‐
chenden Leselichtschalters einge‐
schaltet.

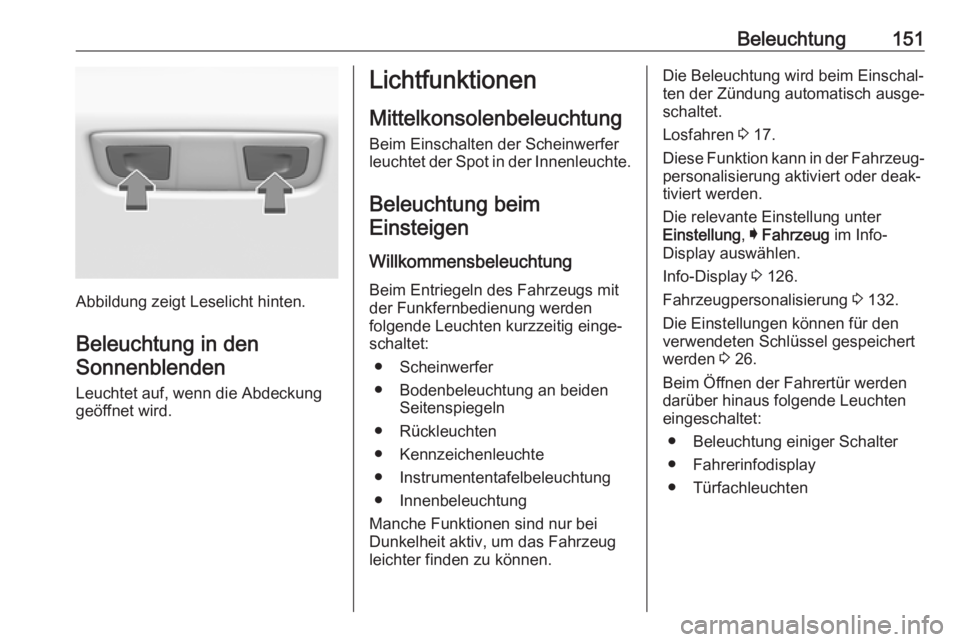

Beleuchtung151
Abbildung zeigt Leselicht hinten.
Beleuchtung in den Sonnenblenden
Leuchtet auf, wenn die Abdeckung geöffnet wird.
Lichtfunktionen
Mittelkonsolenbeleuchtung Beim Einschalten der Scheinwerfer
leuchtet der Spot in der Innenleuchte.
Beleuchtung beim Einsteigen
Willkommensbeleuchtung
Beim Entriegeln des Fahrzeugs mit
der Funkfernbedienung werden
folgende Leuchten kurzzeitig einge‐ schaltet:
● Scheinwerfer
● Bodenbeleuchtung an beiden Seitenspiegeln
● Rückleuchten
● Kennzeichenleuchte
● Instrumententafelbeleuchtung
● Innenbeleuchtung
Manche Funktionen sind nur bei
Dunkelheit aktiv, um das Fahrzeug
leichter finden zu können.Die Beleuchtung wird beim Einschal‐
ten der Zündung automatisch ausge‐
schaltet.
Losfahren 3 17.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Die relevante Einstellung unter
Einstellung , I Fahrzeug im Info-
Display auswählen.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 132.
Die Einstellungen können für den
verwendeten Schlüssel gespeichert
werden 3 26.
Beim Öffnen der Fahrertür werden
darüber hinaus folgende Leuchten
eingeschaltet:
● Beleuchtung einiger Schalter● Fahrerinfodisplay
● Türfachleuchten

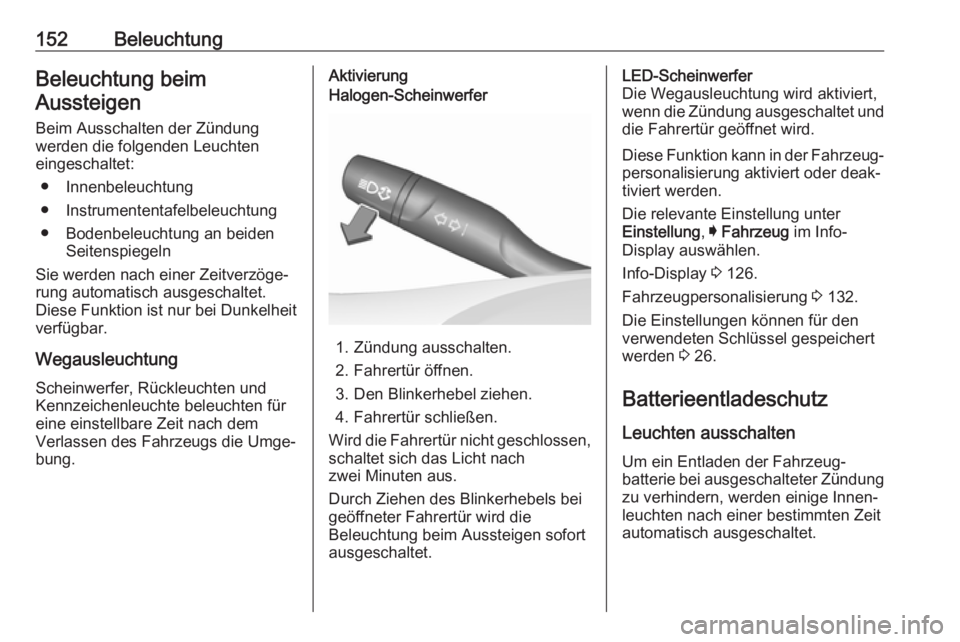

152BeleuchtungBeleuchtung beimAussteigen
Beim Ausschalten der Zündung
werden die folgenden Leuchten
eingeschaltet:
● Innenbeleuchtung
● Instrumententafelbeleuchtung ● Bodenbeleuchtung an beiden Seitenspiegeln
Sie werden nach einer Zeitverzöge‐
rung automatisch ausgeschaltet.
Diese Funktion ist nur bei Dunkelheit
verfügbar.
Wegausleuchtung Scheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem
Verlassen des Fahrzeugs die Umge‐
bung.AktivierungHalogen-Scheinwerfer
1. Zündung ausschalten.
2. Fahrertür öffnen.
3. Den Blinkerhebel ziehen.
4. Fahrertür schließen.
Wird die Fahrertür nicht geschlossen, schaltet sich das Licht nach
zwei Minuten aus.
Durch Ziehen des Blinkerhebels bei
geöffneter Fahrertür wird die
Beleuchtung beim Aussteigen sofort
ausgeschaltet.
LED-Scheinwerfer
Die Wegausleuchtung wird aktiviert,
wenn die Zündung ausgeschaltet und die Fahrertür geöffnet wird.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Die relevante Einstellung unter
Einstellung , I Fahrzeug im Info-
Display auswählen.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 132.
Die Einstellungen können für den
verwendeten Schlüssel gespeichert
werden 3 26.
Batterieentladeschutz Leuchten ausschalten
Um ein Entladen der Fahrzeug‐
batterie bei ausgeschalteter Zündung zu verhindern, werden einige Innen‐
leuchten nach einer bestimmten Zeit
automatisch ausgeschaltet.

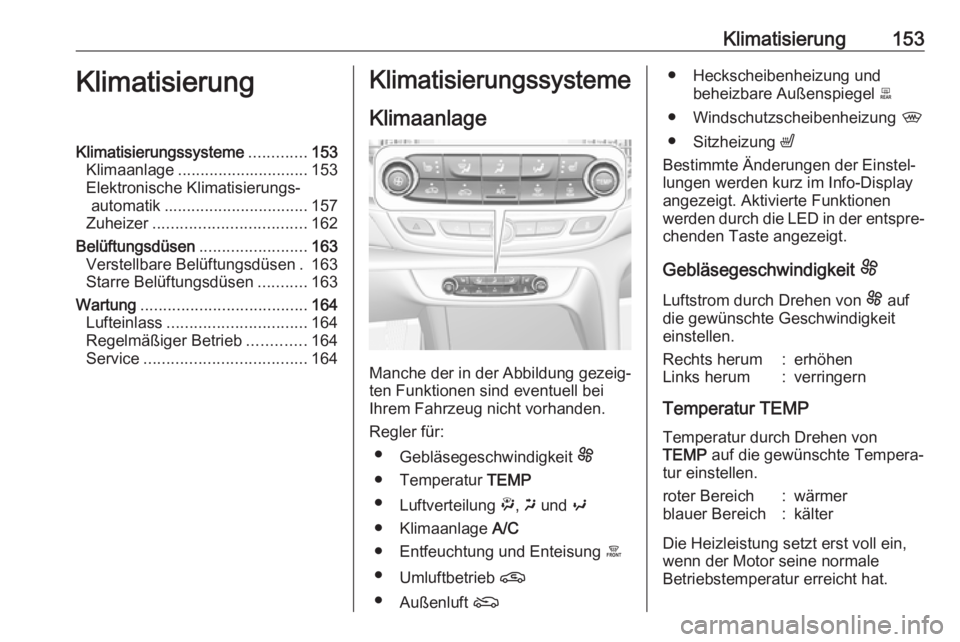

Klimatisierung153KlimatisierungKlimatisierungssysteme.............153
Klimaanlage ............................. 153
Elektronische Klimatisierungs‐ automatik ................................ 157
Zuheizer .................................. 162
Belüftungsdüsen ........................163
Verstellbare Belüftungsdüsen . 163
Starre Belüftungsdüsen ...........163
Wartung ..................................... 164
Lufteinlass ............................... 164
Regelmäßiger Betrieb .............164
Service .................................... 164Klimatisierungssysteme
Klimaanlage
Manche der in der Abbildung gezeig‐
ten Funktionen sind eventuell bei
Ihrem Fahrzeug nicht vorhanden.
Regler für: ● Gebläsegeschwindigkeit E
● Temperatur TEMP
● Luftverteilung ", x und y
● Klimaanlage A/C
● Entfeuchtung und Enteisung á
● Umluftbetrieb n
● Außenluft (
● Heckscheibenheizung und
beheizbare Außenspiegel b
● Windschutzscheibenheizung ,
● Sitzheizung ß
Bestimmte Änderungen der Einstel‐
lungen werden kurz im Info-Display
angezeigt. Aktivierte Funktionen
werden durch die LED in der entspre‐
chenden Taste angezeigt.
Gebläsegeschwindigkeit E
Luftstrom durch Drehen von E auf
die gewünschte Geschwindigkeit
einstellen.Rechts herum:erhöhenLinks herum:verringern
Temperatur TEMP
Temperatur durch Drehen von
TEMP auf die gewünschte Tempera‐
tur einstellen.
roter Bereich:wärmerblauer Bereich:kälter
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale
Betriebstemperatur erreicht hat.

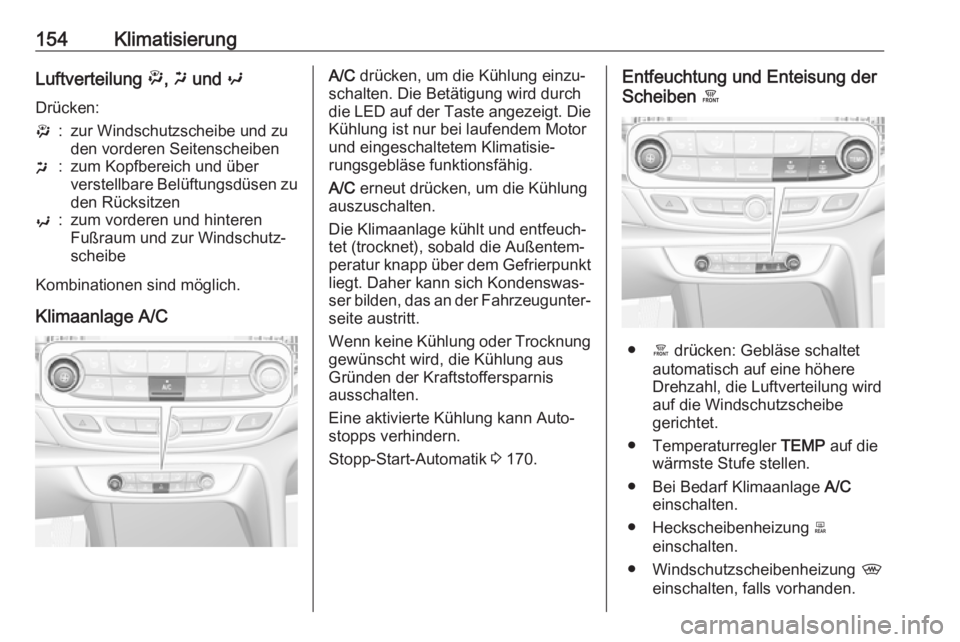

154KlimatisierungLuftverteilung ", x und y
Drücken:":zur Windschutzscheibe und zu
den vorderen Seitenscheibenx:zum Kopfbereich und über
verstellbare Belüftungsdüsen zu den Rücksitzeny:zum vorderen und hinteren
Fußraum und zur Windschutz‐
scheibe
Kombinationen sind möglich.
Klimaanlage A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch die LED auf der Taste angezeigt. Die Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt
liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten.
Eine aktivierte Kühlung kann Auto‐
stopps verhindern.
Stopp-Start-Automatik 3 170.Entfeuchtung und Enteisung der
Scheiben á
●á drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe
gerichtet.
● Temperaturregler TEMP auf die
wärmste Stufe stellen.
● Bei Bedarf Klimaanlage A/C
einschalten.
● Heckscheibenheizung b
einschalten.
● Windschutzscheibenheizung ,
einschalten, falls vorhanden.

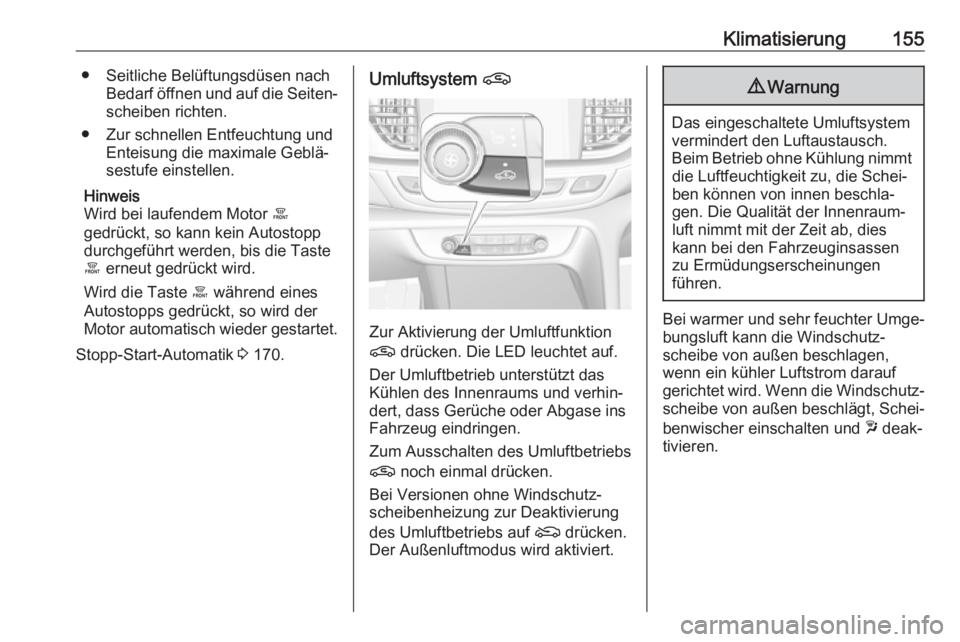

Klimatisierung155● Seitliche Belüftungsdüsen nachBedarf öffnen und auf die Seiten‐
scheiben richten.
● Zur schnellen Entfeuchtung und Enteisung die maximale Geblä‐
sestufe einstellen.
Hinweis
Wird bei laufendem Motor á
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
á erneut gedrückt wird.
Wird die Taste á während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 170.Umluftsystem n
Zur Aktivierung der Umluftfunktion
n drücken. Die LED leuchtet auf.
Der Umluftbetrieb unterstützt das Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen.
Zum Ausschalten des Umluftbetriebs
n noch einmal drücken.
Bei Versionen ohne Windschutz‐
scheibenheizung zur Deaktivierung
des Umluftbetriebs auf ( drücken.
Der Außenluftmodus wird aktiviert.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen
führen.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf
gerichtet wird. Wenn die Windschutz‐ scheibe von außen beschlägt, Schei‐
benwischer einschalten und w deak‐
tivieren.

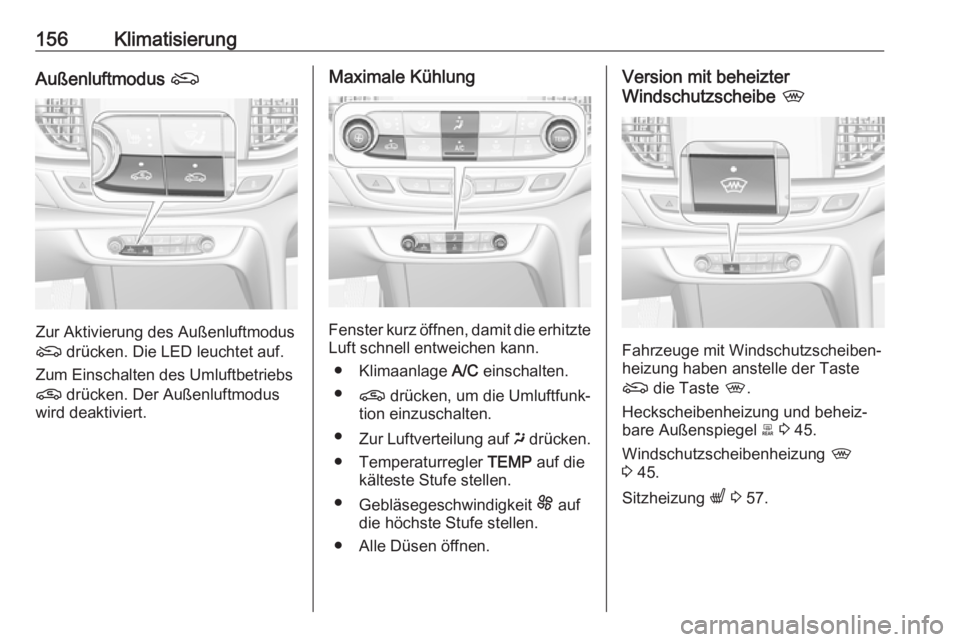

156KlimatisierungAußenluftmodus (
Zur Aktivierung des Außenluftmodus
( drücken. Die LED leuchtet auf.
Zum Einschalten des Umluftbetriebs
n drücken. Der Außenluftmodus
wird deaktiviert.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
● Klimaanlage A/C einschalten.
● n drücken, um die Umluftfunk‐
tion einzuschalten.
● Zur Luftverteilung auf x drücken.
● Temperaturregler TEMP auf die
kälteste Stufe stellen.
● Gebläsegeschwindigkeit E auf
die höchste Stufe stellen.
● Alle Düsen öffnen.
Version mit beheizter
Windschutzscheibe ,
Fahrzeuge mit Windschutzscheiben‐
heizung haben anstelle der Taste
( die Taste ,.
Heckscheibenheizung und beheiz‐
bare Außenspiegel b 3 45.
Windschutzscheibenheizung ,
3 45.
Sitzheizung q 3 57.

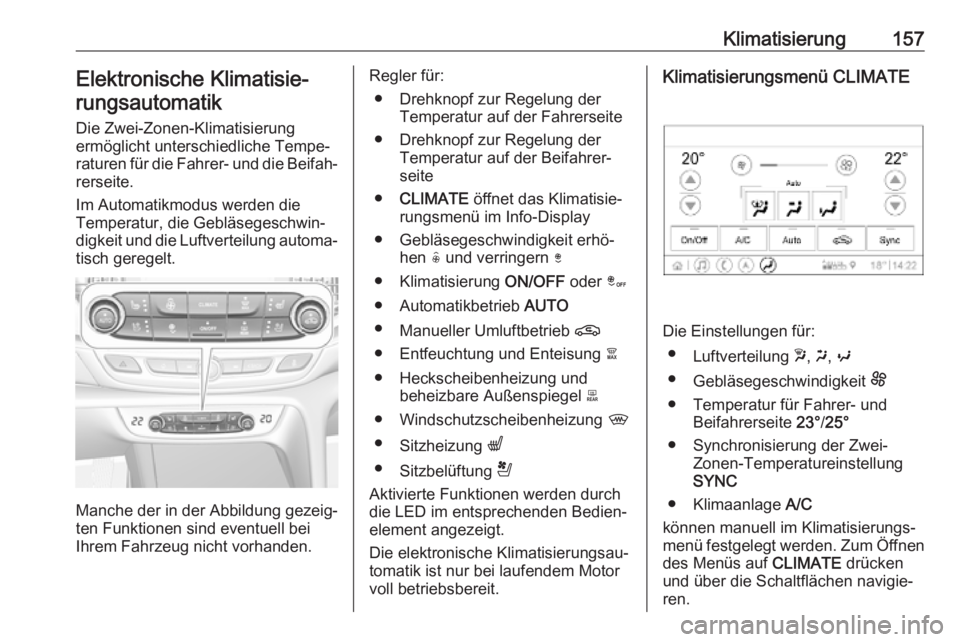

Klimatisierung157Elektronische Klimatisie‐rungsautomatik
Die Zwei-Zonen-Klimatisierung
ermöglicht unterschiedliche Tempe‐
raturen für die Fahrer- und die Beifah‐ rerseite.
Im Automatikmodus werden die
Temperatur, die Gebläsegeschwin‐
digkeit und die Luftverteilung automa‐
tisch geregelt.
Manche der in der Abbildung gezeig‐
ten Funktionen sind eventuell bei
Ihrem Fahrzeug nicht vorhanden.
Regler für:
● Drehknopf zur Regelung der Temperatur auf der Fahrerseite
● Drehknopf zur Regelung der Temperatur auf der Beifahrer‐
seite
● CLIMATE öffnet das Klimatisie‐
rungsmenü im Info-Display
● Gebläsegeschwindigkeit erhö‐ hen ( und verringern )
● Klimatisierung ON/OFF oder â
● Automatikbetrieb AUTO
● Manueller Umluftbetrieb n
● Entfeuchtung und Enteisung à
● Heckscheibenheizung und beheizbare Außenspiegel b
● Windschutzscheibenheizung ,
● Sitzheizung q
● Sitzbelüftung r
Aktivierte Funktionen werden durch
die LED im entsprechenden Bedien‐
element angezeigt.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.Klimatisierungsmenü CLIMATE
Die Einstellungen für:
● Luftverteilung w, x , y
● Gebläsegeschwindigkeit E
● Temperatur für Fahrer- und Beifahrerseite 23°/25°
● Synchronisierung der Zwei- Zonen-Temperatureinstellung
SYNC
● Klimaanlage A/C
können manuell im Klimatisierungs‐
menü festgelegt werden. Zum Öffnen des Menüs auf CLIMATE drücken
und über die Schaltflächen navigie‐
ren.

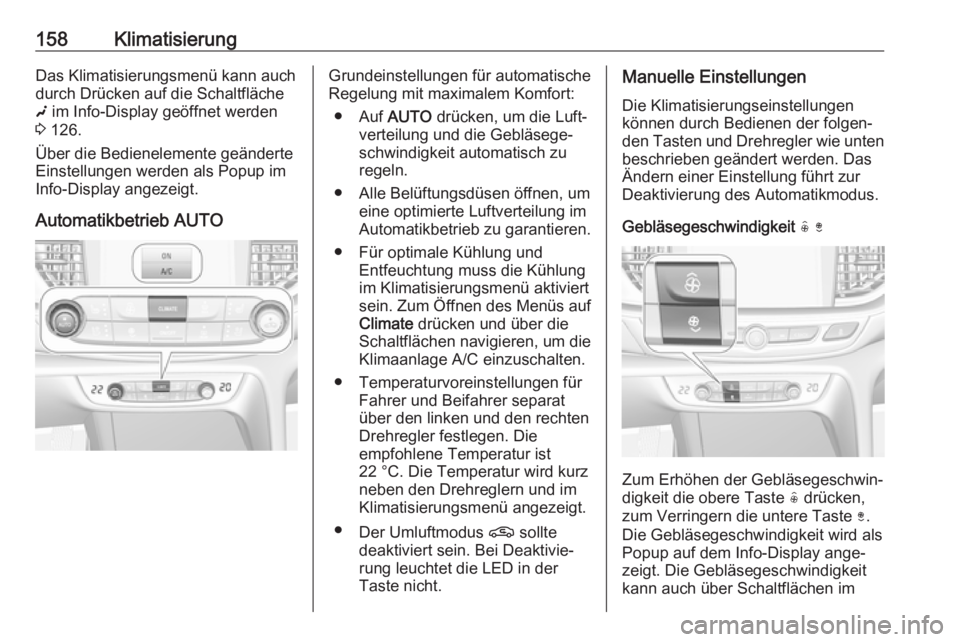

158KlimatisierungDas Klimatisierungsmenü kann auchdurch Drücken auf die Schaltfläche g im Info-Display geöffnet werden
3 126.
Über die Bedienelemente geänderte
Einstellungen werden als Popup im
Info-Display angezeigt.
Automatikbetrieb AUTOGrundeinstellungen für automatische
Regelung mit maximalem Komfort:
● Auf AUTO drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu
regeln.
● Alle Belüftungsdüsen öffnen, um eine optimierte Luftverteilung im
Automatikbetrieb zu garantieren.
● Für optimale Kühlung und Entfeuchtung muss die Kühlung
im Klimatisierungsmenü aktiviert
sein. Zum Öffnen des Menüs auf
Climate drücken und über die
Schaltflächen navigieren, um die
Klimaanlage A/C einzuschalten.
● Temperaturvoreinstellungen für Fahrer und Beifahrer separat
über den linken und den rechten
Drehregler festlegen. Die
empfohlene Temperatur ist
22 °C. Die Temperatur wird kurz
neben den Drehreglern und im
Klimatisierungsmenü angezeigt.
● Der Umluftmodus n sollte
deaktiviert sein. Bei Deaktivie‐ rung leuchtet die LED in der
Taste nicht.Manuelle Einstellungen
Die Klimatisierungseinstellungen
können durch Bedienen der folgen‐
den Tasten und Drehregler wie unten beschrieben geändert werden. Das
Ändern einer Einstellung führt zur
Deaktivierung des Automatikmodus.
Gebläsegeschwindigkeit ( )
Zum Erhöhen der Gebläsegeschwin‐
digkeit die obere Taste ( drücken,
zum Verringern die untere Taste ).
Die Gebläsegeschwindigkeit wird als
Popup auf dem Info-Display ange‐
zeigt. Die Gebläsegeschwindigkeit
kann auch über Schaltflächen im
