OPEL INSIGNIA BREAK 2019.5 Betriebsanleitung (in German)

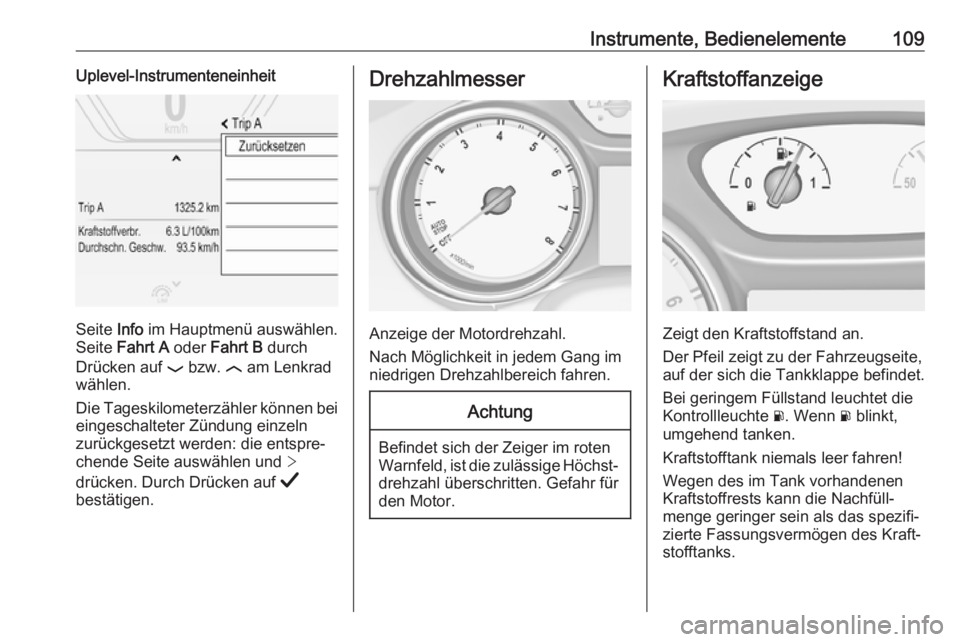

Instrumente, Bedienelemente109Uplevel-Instrumenteneinheit
Seite Info im Hauptmenü auswählen.
Seite Fahrt A oder Fahrt B durch
Drücken auf P bzw. N am Lenkrad
wählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: die entspre‐
chende Seite auswählen und >
drücken. Durch Drücken auf Å
bestätigen.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte r. Wenn r blinkt,
umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.

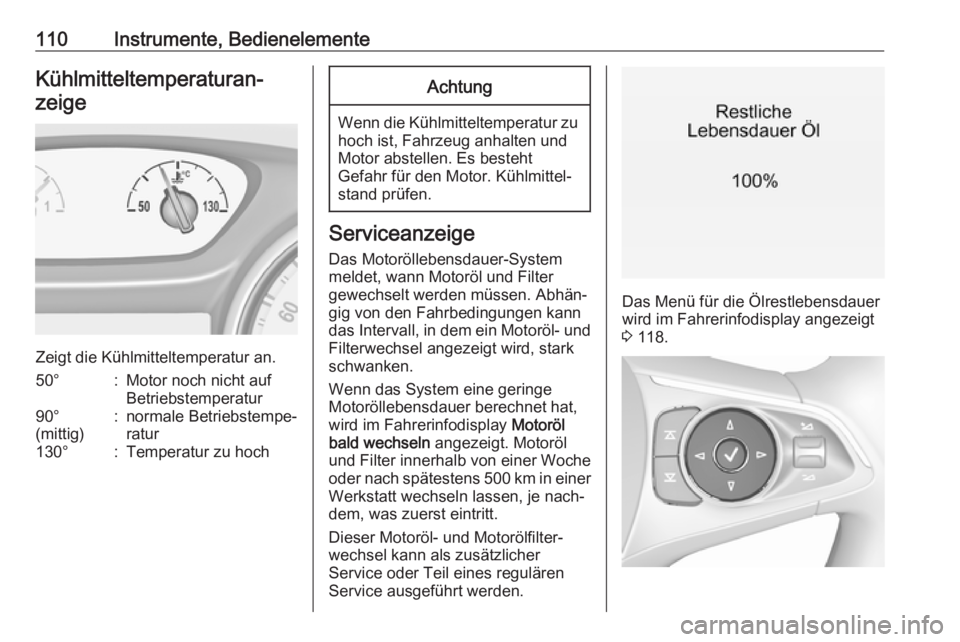

110Instrumente, BedienelementeKühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50°:Motor noch nicht auf
Betriebstemperatur90°
(mittig):normale Betriebstempe‐
ratur130°:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Es besteht
Gefahr für den Motor. Kühlmittel‐
stand prüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Motoröl- und Filterwechsel angezeigt wird, stark
schwanken.
Wenn das System eine geringe
Motoröllebensdauer berechnet hat,
wird im Fahrerinfodisplay Motoröl
bald wechseln angezeigt. Motoröl
und Filter innerhalb von einer Woche
oder nach spätestens 500 km in einer
Werkstatt wechseln lassen, je nach‐
dem, was zuerst eintritt.
Dieser Motoröl- und Motorölfilter‐
wechsel kann als zusätzlicher
Service oder Teil eines regulären
Service ausgeführt werden.
Das Menü für die Ölrestlebensdauer
wird im Fahrerinfodisplay angezeigt
3 118.

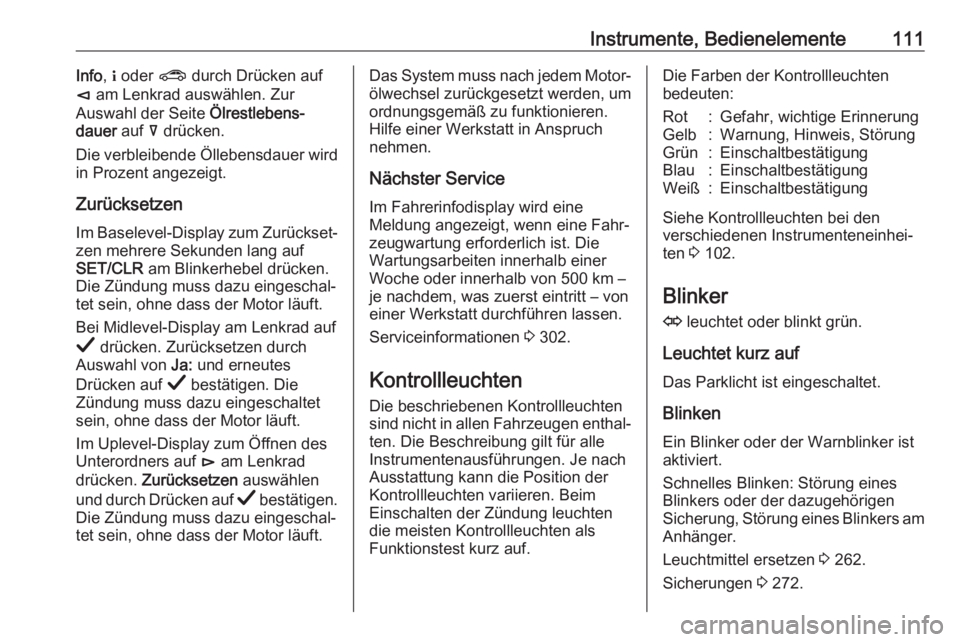

Instrumente, Bedienelemente111Info, " oder ? durch Drücken auf
è am Lenkrad auswählen. Zur
Auswahl der Seite Ölrestlebens‐
dauer auf å drücken.
Die verbleibende Öllebensdauer wird
in Prozent angezeigt.
Zurücksetzen Im Baselevel-Display zum Zurückset‐
zen mehrere Sekunden lang auf
SET/CLR am Blinkerhebel drücken.
Die Zündung muss dazu eingeschal‐ tet sein, ohne dass der Motor läuft.
Bei Midlevel-Display am Lenkrad auf
Å drücken. Zurücksetzen durch
Auswahl von Ja: und erneutes
Drücken auf Å bestätigen. Die
Zündung muss dazu eingeschaltet
sein, ohne dass der Motor läuft.
Im Uplevel-Display zum Öffnen des
Unterordners auf é am Lenkrad
drücken. Zurücksetzen auswählen
und durch Drücken auf Å bestätigen.
Die Zündung muss dazu eingeschal‐ tet sein, ohne dass der Motor läuft.Das System muss nach jedem Motor‐ ölwechsel zurückgesetzt werden, um
ordnungsgemäß zu funktionieren.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nächster Service
Im Fahrerinfodisplay wird eine
Meldung angezeigt, wenn eine Fahr‐ zeugwartung erforderlich ist. DieWartungsarbeiten innerhalb einer
Woche oder innerhalb von 500 km –
je nachdem, was zuerst eintritt – von
einer Werkstatt durchführen lassen.
Serviceinformationen 3 302.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nach
Ausstattung kann die Position der
Kontrollleuchten variieren. Beim
Einschalten der Zündung leuchten
die meisten Kontrollleuchten als
Funktionstest kurz auf.Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenteneinhei‐
ten 3 102.
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker oder der Warnblinker ist
aktiviert.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Leuchtmittel ersetzen 3 262.
Sicherungen 3 272.

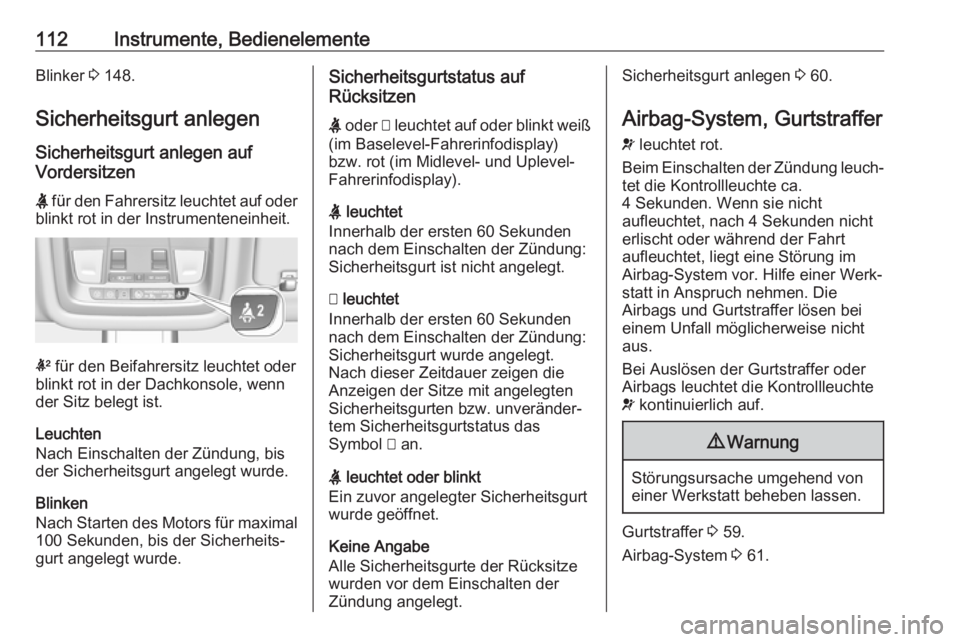

112Instrumente, BedienelementeBlinker 3 148.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot in der Instrumenteneinheit.
k für den Beifahrersitz leuchtet oder
blinkt rot in der Dachkonsole, wenn
der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Starten des Motors für maximal 100 Sekunden, bis der Sicherheits‐
gurt angelegt wurde.
Sicherheitsgurtstatus auf
Rücksitzen
X oder > leuchtet auf oder blinkt weiß
(im Baselevel-Fahrerinfodisplay)
bzw. rot (im Midlevel- und Uplevel-
Fahrerinfodisplay).
X leuchtet
Innerhalb der ersten 60 Sekunden
nach dem Einschalten der Zündung:
Sicherheitsgurt ist nicht angelegt.
> leuchtet
Innerhalb der ersten 60 Sekunden nach dem Einschalten der Zündung: Sicherheitsgurt wurde angelegt.
Nach dieser Zeitdauer zeigen die Anzeigen der Sitze mit angelegtenSicherheitsgurten bzw. unveränder‐
tem Sicherheitsgurtstatus das
Symbol > an.
X leuchtet oder blinkt
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Keine Angabe
Alle Sicherheitsgurte der Rücksitze
wurden vor dem Einschalten der
Zündung angelegt.Sicherheitsgurt anlegen 3 60.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
4 Sekunden. Wenn sie nicht
aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer 3 59.
Airbag-System 3 61.

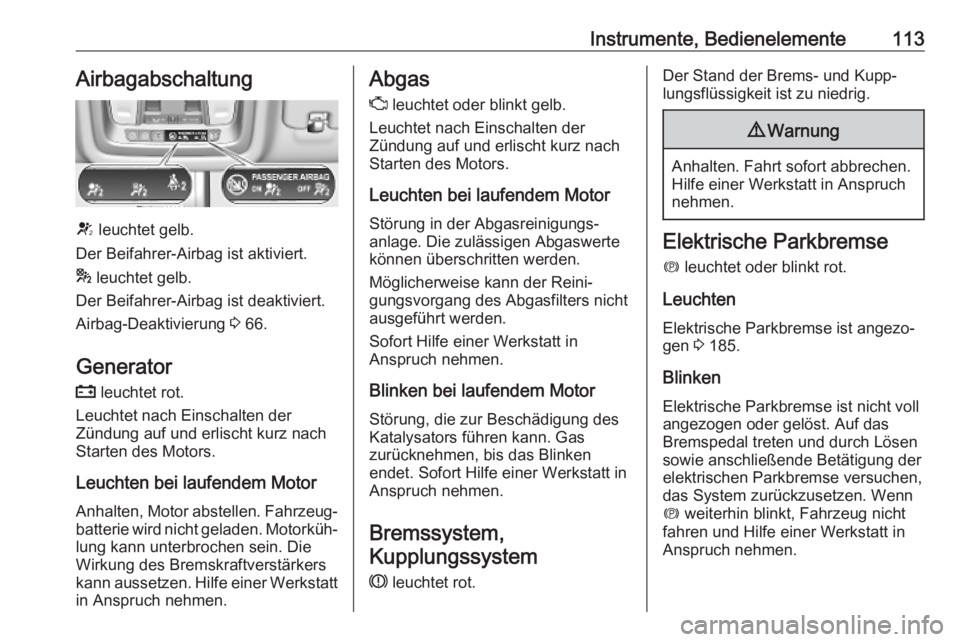

Instrumente, Bedienelemente113Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 66.
Generator p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden.
Möglicherweise kann der Reini‐
gungsvorgang des Abgasfilters nicht
ausgeführt werden.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem,Kupplungssystem
R leuchtet rot.Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten Elektrische Parkbremse ist angezo‐
gen 3 185.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Auf das
Bremspedal treten und durch Lösen
sowie anschließende Betätigung der
elektrischen Parkbremse versuchen,
das System zurückzusetzen. Wenn
m weiterhin blinkt, Fahrzeug nicht
fahren und Hilfe einer Werkstatt in
Anspruch nehmen.

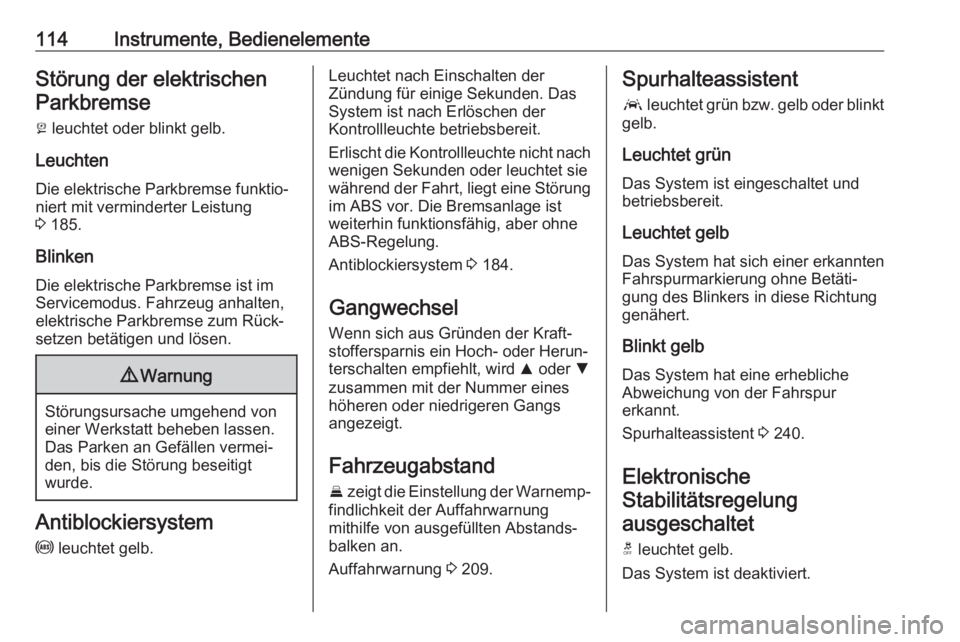

114Instrumente, BedienelementeStörung der elektrischenParkbremse
j leuchtet oder blinkt gelb.
Leuchten Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 185.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Das Parken an Gefällen vermei‐
den, bis die Störung beseitigt
wurde.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne
ABS-Regelung.
Antiblockiersystem 3 184.
Gangwechsel
Wenn sich aus Gründen der Kraft‐
stoffersparnis ein Hoch- oder Herun‐
terschalten empfiehlt, wird R oder S
zusammen mit der Nummer eines
höheren oder niedrigeren Gangs
angezeigt.
Fahrzeugabstand
E zeigt die Einstellung der Warnemp‐
findlichkeit der Auffahrwarnung
mithilfe von ausgefüllten Abstands‐
balken an.
Auffahrwarnung 3 209.Spurhalteassistent
a leuchtet grün bzw. gelb oder blinkt
gelb.
Leuchtet grün Das System ist eingeschaltet und
betriebsbereit.
Leuchtet gelbDas System hat sich einer erkannten
Fahrspurmarkierung ohne Betäti‐
gung des Blinkers in diese Richtung
genähert.
Blinkt gelb Das System hat eine erhebliche
Abweichung von der Fahrspur
erkannt.
Spurhalteassistent 3 240.
Elektronische Stabilitätsregelungausgeschaltet
t leuchtet gelb.
Das System ist deaktiviert.

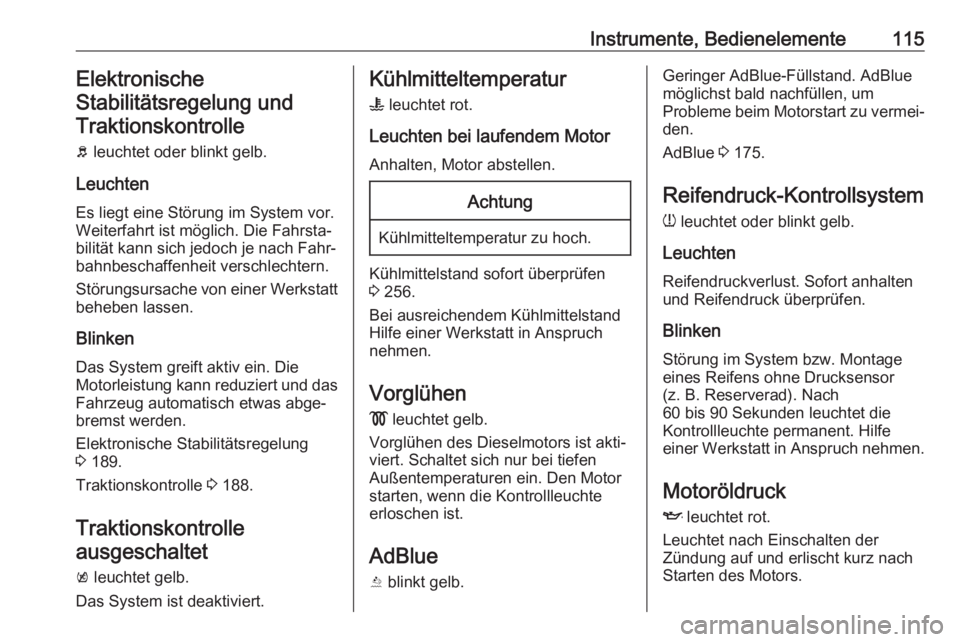

Instrumente, Bedienelemente115ElektronischeStabilitätsregelung und Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Blinken Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
3 189.
Traktionskontrolle 3 188.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.Kühlmitteltemperatur
W leuchtet rot.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand sofort überprüfen
3 256.
Bei ausreichendem Kühlmittelstand Hilfe einer Werkstatt in Anspruch
nehmen.
Vorglühen
! leuchtet gelb.
Vorglühen des Dieselmotors ist akti‐
viert. Schaltet sich nur bei tiefen
Außentemperaturen ein. Den Motor
starten, wenn die Kontrollleuchte
erloschen ist.
AdBlue
Y blinkt gelb.
Geringer AdBlue-Füllstand. AdBlue
möglichst bald nachfüllen, um
Probleme beim Motorstart zu vermei‐ den.
AdBlue 3 175.
Reifendruck-Kontrollsystem w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor (z. B. Reserverad). Nach
60 bis 90 Sekunden leuchtet die
Kontrollleuchte permanent. Hilfe
einer Werkstatt in Anspruch nehmen.
Motoröldruck I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.

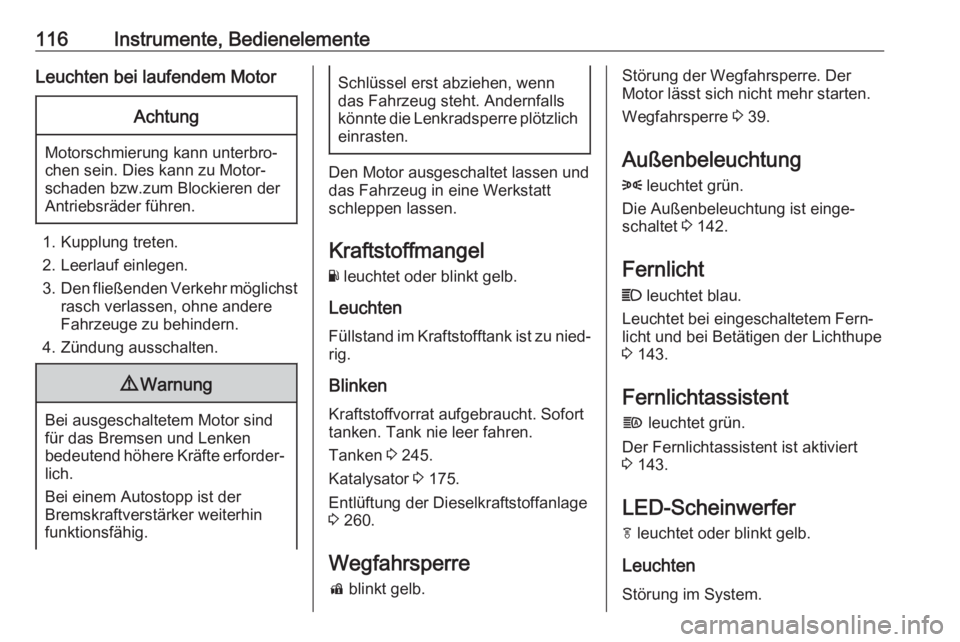

116Instrumente, BedienelementeLeuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw.zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich
einrasten.
Den Motor ausgeschaltet lassen und das Fahrzeug in eine Werkstatt
schleppen lassen.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchten Füllstand im Kraftstofftank ist zu nied‐
rig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 245.
Katalysator 3 175.
Entlüftung der Dieselkraftstoffanlage
3 260.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Wegfahrsperre 3 39.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 142.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 143.
Fernlichtassistent f leuchtet grün.
Der Fernlichtassistent ist aktiviert
3 143.
LED-Scheinwerfer f leuchtet oder blinkt gelb.
Leuchten Störung im System.

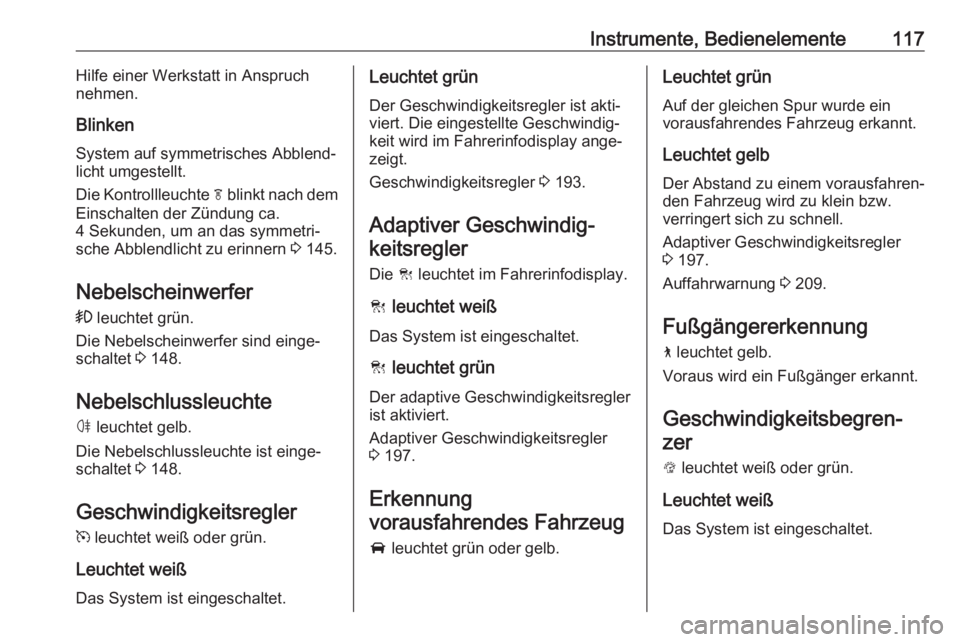

Instrumente, Bedienelemente117Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken
System auf symmetrisches Abblend‐
licht umgestellt.
Die Kontrollleuchte f blinkt nach dem
Einschalten der Zündung ca.
4 Sekunden, um an das symmetri‐
sche Abblendlicht zu erinnern 3 145.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 148.
Nebelschlussleuchte ø leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 148.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.Leuchtet grün
Der Geschwindigkeitsregler ist akti‐
viert. Die eingestellte Geschwindig‐
keit wird im Fahrerinfodisplay ange‐
zeigt.
Geschwindigkeitsregler 3 193.
Adaptiver Geschwindig‐ keitsregler
Die C leuchtet im Fahrerinfodisplay.
C leuchtet weiß
Das System ist eingeschaltet.
C leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler
3 197.
Erkennung
vorausfahrendes Fahrzeug
A leuchtet grün oder gelb.Leuchtet grün
Auf der gleichen Spur wurde ein
vorausfahrendes Fahrzeug erkannt.
Leuchtet gelb Der Abstand zu einem vorausfahren‐
den Fahrzeug wird zu klein bzw.
verringert sich zu schnell.
Adaptiver Geschwindigkeitsregler
3 197.
Auffahrwarnung 3 209.
Fußgängererkennung
7 leuchtet gelb.
Voraus wird ein Fußgänger erkannt.
Geschwindigkeitsbegren‐zer
L leuchtet weiß oder grün.
Leuchtet weiß Das System ist eingeschaltet.

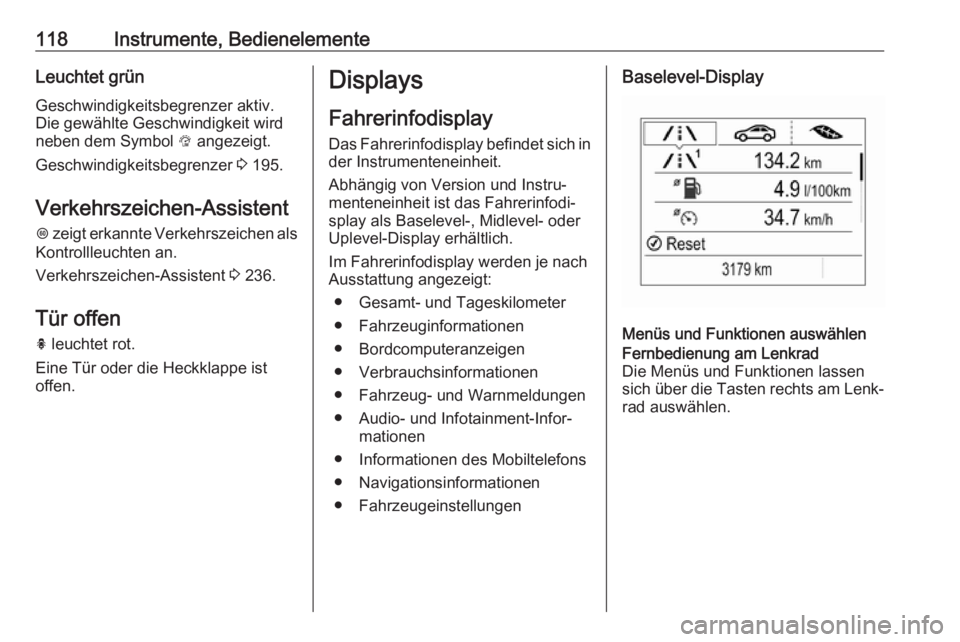

118Instrumente, BedienelementeLeuchtet grün
Geschwindigkeitsbegrenzer aktiv.
Die gewählte Geschwindigkeit wird
neben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 195.
Verkehrszeichen-Assistent L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 236.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.Displays
Fahrerinfodisplay
Das Fahrerinfodisplay befindet sich in der Instrumenteneinheit.
Abhängig von Version und Instru‐
menteneinheit ist das Fahrerinfodi‐
splay als Baselevel-, Midlevel- oder
Uplevel-Display erhältlich.
Im Fahrerinfodisplay werden je nach
Ausstattung angezeigt:
● Gesamt- und Tageskilometer● Fahrzeuginformationen
● Bordcomputeranzeigen
● Verbrauchsinformationen
● Fahrzeug- und Warnmeldungen
● Audio- und Infotainment-Infor‐ mationen
● Informationen des Mobiltelefons
● Navigationsinformationen
● FahrzeugeinstellungenBaselevel-Display
Menüs und Funktionen auswählen
Fernbedienung am Lenkrad
Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.
