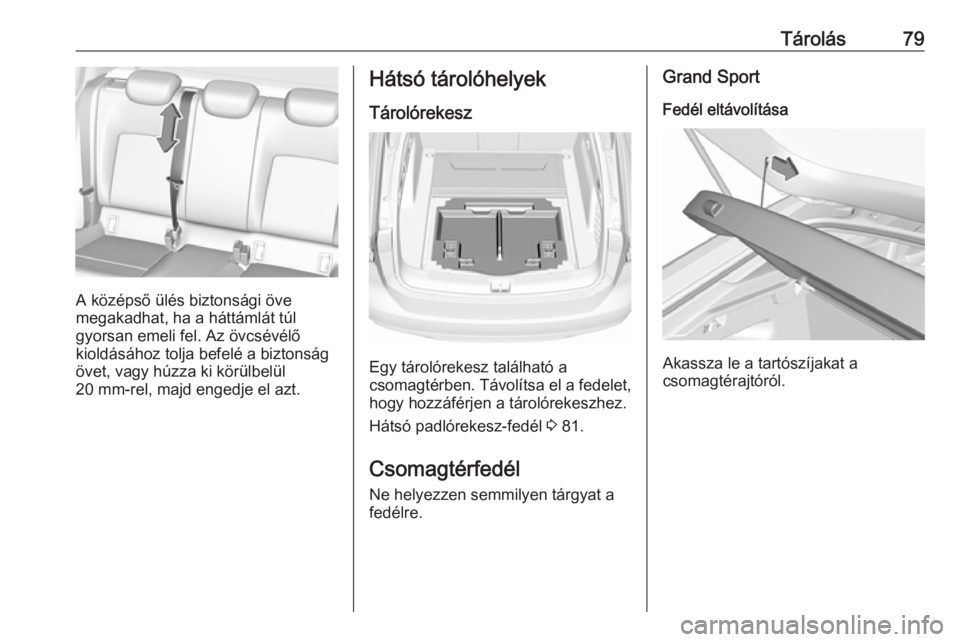

Tárolás79
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság
övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Hátsó tárolóhelyek
Tárolórekesz
Egy tárolórekesz található a
csomagtérben. Távolítsa el a fedelet,
hogy hozzáférjen a tárolórekeszhez.
Hátsó padlórekesz-fedél 3 81.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
Grand Sport
Fedél eltávolítása
Akassza le a tartószíjakat a
csomagtérajtóról.

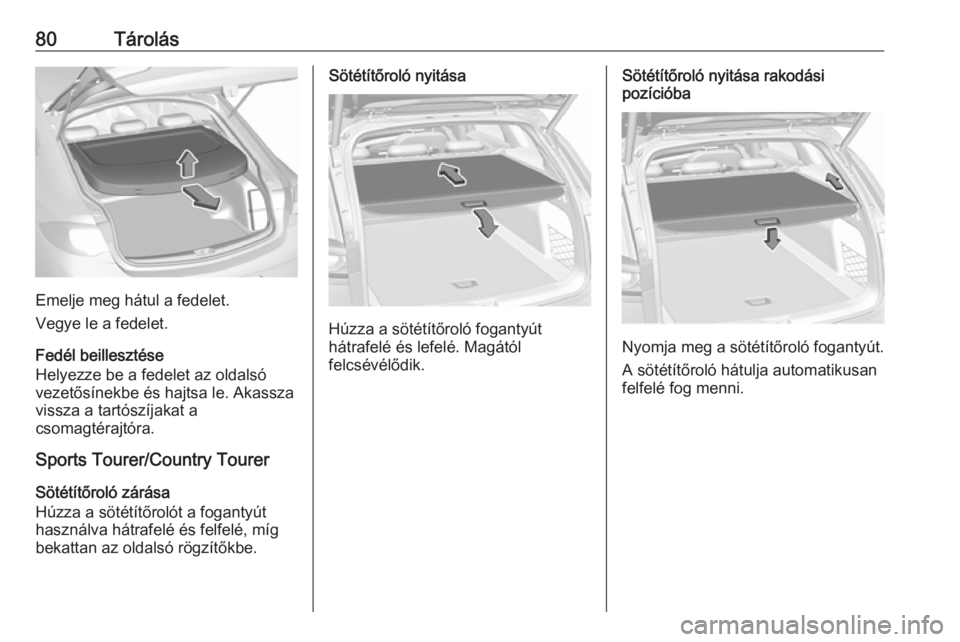

80Tárolás
Emelje meg hátul a fedelet.
Vegye le a fedelet.
Fedél beillesztése
Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.
Sports Tourer/Country Tourer
Sötétítőroló zárása
Húzza a sötétítőrolót a fogantyút
használva hátrafelé és felfelé, míg
bekattan az oldalsó rögzítőkbe.
Sötétítőroló nyitása
Húzza a sötétítőroló fogantyút
hátrafelé és lefelé. Magától
felcsévélődik.
Sötétítőroló nyitása rakodási
pozícióba
Nyomja meg a sötétítőroló fogantyút.
A sötétítőroló hátulja automatikusan
felfelé fog menni.

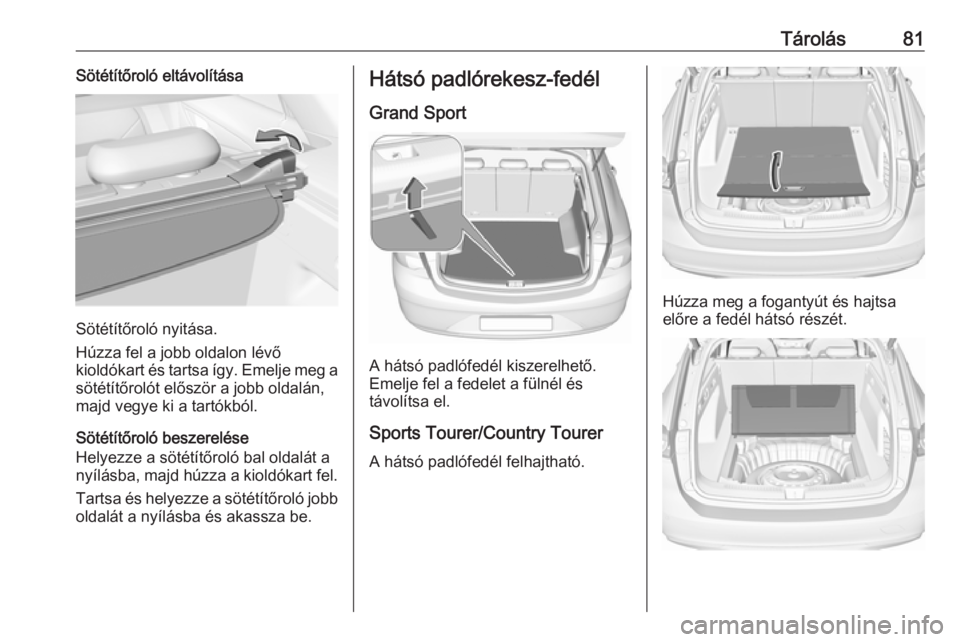

Tárolás81Sötétítőroló eltávolítása
Sötétítőroló nyitása.
Húzza fel a jobb oldalon lévő
kioldókart és tartsa így. Emelje meg a sötétítőrolót először a jobb oldalán,
majd vegye ki a tartókból.
Sötétítőroló beszerelése
Helyezze a sötétítőroló bal oldalát a
nyílásba, majd húzza a kioldókart fel.
Tartsa és helyezze a sötétítőroló jobb oldalát a nyílásba és akassza be.
Hátsó padlórekesz-fedél
Grand Sport
A hátsó padlófedél kiszerelhető.
Emelje fel a fedelet a fülnél és
távolítsa el.
Sports Tourer/Country TourerA hátsó padlófedél felhajtható.
Húzza meg a fogantyút és hajtsa
előre a fedél hátsó részét.

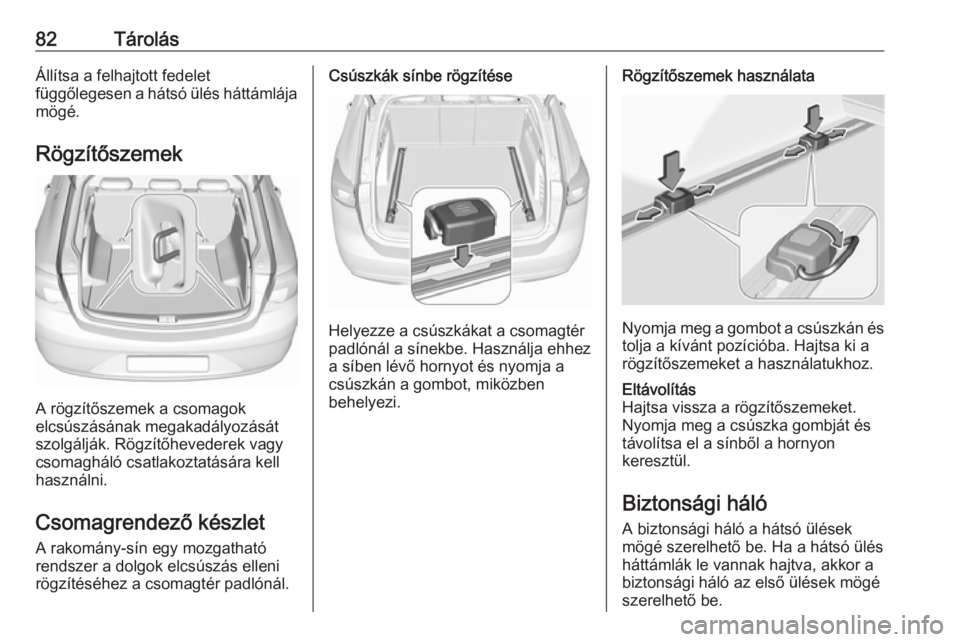

82TárolásÁllítsa a felhajtott fedelet
függőlegesen a hátsó ülés háttámlája mögé.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják. Rögzítőhevederek vagy csomagháló csatlakoztatására kell
használni.
Csomagrendező készlet A rakomány-sín egy mozgatható
rendszer a dolgok elcsúszás elleni
rögzítéséhez a csomagtér padlónál.
Csúszkák sínbe rögzítése
Helyezze a csúszkákat a csomagtér
padlónál a sínekbe. Használja ehhez a síben lévő hornyot és nyomja a
csúszkán a gombot, miközben
behelyezi.
Rögzítőszemek használata
Nyomja meg a gombot a csúszkán és
tolja a kívánt pozícióba. Hajtsa ki a
rögzítőszemeket a használatukhoz.
Eltávolítás
Hajtsa vissza a rögzítőszemeket.
Nyomja meg a csúszka gombját és
távolítsa el a sínből a hornyon
keresztül.
Biztonsági háló
A biztonsági háló a hátsó ülések
mögé szerelhető be. Ha a hátsó ülés
háttámlák le vannak hajtva, akkor a
biztonsági háló az első ülések mögé
szerelhető be.

Tárolás83A biztonsági háló mögött nem szabad
utasokat szállítani.
Beszerelés
A hátsó ülések mögött
● Helyezze be a kazettát a reteszekbe a bal és a jobb
oldalon. Behelyezéskor ügyeljen
az L (bal oldal) és R (jobb oldal)
jelekre.
A kazetta rögzítéséhez forgassa
a kazettát kissé előrefelé, míg a
nyilak egymással szembe
kerülnek.
● Húzza ki a tartórudat a kazettából. Függessze fel és
rögzítse a tartórudat a beszerelő
nyílásba a tetőkeret egyik
oldalán. Nyomja össze a rudat,
akassza be és rögzítse a másik
oldalon.
Vegye ki a csomagtérfedelet 3 79.
Az első ülések mögött
● Függessze fel és rögzítse a
tartórudat a beszerelő nyílásba a
tetőkeret egyik oldalán. Nyomja
össze a rudat, akassza be és
rögzítse a másik oldalon. Húzza
ki a tartórudat a kazettából.

84Tárolás
● Rögzítse a biztonsági hálókazettájának kampóit a hátsó
ülések előtti padló
rögzítőszemeibe. Nyomja be a
kampókat a padlóburkolat
perforált részeiben mindkét
oldalon, hogy hozzáférjen a
rögzítőszemekhez.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
● Nyomja le a fejtámlákat és hajtsa
le a hátsó ülések háttámláit
3 76.
Eltávolítás
A hátsó ülések mögött ● Nyomja össze a tartórúd egyik oldalát és szerelje ki a
beszerelési nyílásból. Szerelje ki
a tartórúd másik oldalát a
beszerelési nyílásból.
● Göngyölítse fel a biztonsági hálót.
● Forgassa a kazettát kissé
hátrafelé a kioldáshoz és
távolítsa el a reteszekből.
Az első ülések mögött
● Húzza a hevedert a feszítőnél
mindkét oldalon a heveder
kioldásához.
● Nyomja össze a tartórúd egyik oldalát és szerelje ki a
beszerelési nyílásból. Szerelje ki
a tartórúd másik oldalát a
beszerelési nyílásból.
● Göngyölítse fel a biztonsági hálót.
● Vegye ki a kampókat a rögzítőszemekből.

Tárolás85Elakadásjelző háromszög
Grand Sport
Az elakadásjelző háromszöget a
csomagtérben hátul kialakított
mélyedésben tárolja.
Sports Tourer/Country Tourer
Tárolja az elakadásjelző
háromszöget a csomagtérajtó belső
burkolatában és rögzítse a
hevederekkel.
Elsősegélykészlet
Grand Sport
Tárolja az elsősegélykészletet a
csomagtér jobb oldalában és rögzítse
a tartószíjjal.

86TárolásSports Tourer/Country Tourer
Tárolja az elsősegélykészletet a
csomagtérajtó belső burkolatában és
rögzítse a hevederekkel.
Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon.
További tájékoztatásért, forduljon
márkaszervizéhez.
Tetőcsomagtartó felszerelése
Grand Sport
Nyissa ki az összes ajtót.
A rögzítési pontok a karosszéria
ajtókereteiben találhatók.
Rögzítse a tetőcsomagtartót a
tetőcsomagtartóhoz mellékelt
szerelési utasítás szerint.
Ha nem használja a
tetőcsomagtartót, szerelje le.
Sports Tourer/Country Tourer
A rögzítési pontok a két tetősínben
helyezkednek el.
Rögzítse a tetőcsomagtartót az első
két rögzítési ponton a
tetőcsomagtartóhoz melléklet
szerelési utasítás szerint.
Ha nem használja a
tetőcsomagtartót, szerelje le.

Tárolás87Rakodási tanácsok
● A csomagtérben a nehéztárgyakat helyezze a
háttámlákhoz a lehető
legközelebb. Gondoskodjon róla,
hogy a háttámlák megfelelően
rögzítve legyenek, azaz az a
kioldókarok mögött lévő piros
jelzések ne látszódjanak. Ha
egymásra helyezi a tárgyakat, a nehezebbeket tegye alulra.
● Előzze meg a szabadon álló tárgyak csúszkálását úgy, hogy
pántokkal a rögzítőszemekhez
rögzíti azokat 3 82.
● Ne helyezzen csomagokat a
háttámlák felső élénél
magasabbra.
● Ne helyezzen semmilyen tárgyat a csomagtérfedélre vagy a
műszerfalra, és ne takarja le a
műszerfal tetején lévő érzékelőt.
● A rakomány nem akadályozhatja
a pedálok, a rögzítőfék és a
sebességváltó használatát, és
nem zavarhatja a
gépkocsivezető szabad
mozgását. Ne tartson rögzítetlen
tárgyakat az utastérben.
● Ne közlekedjen nyitott csomagtérajtóval.9Figyelmeztetés
Mindig ügyeljen arra, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépjárműben, illetve a
csomagokban.
● A terhelhetőség a megengedett legnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 304) és az EC szerinti üres
tömeg különbsége.
A rakomány tömegének
kiszámításához írja be a
gépkocsi adatait a kézikönyv
elején található
tömegtáblázatba.
Az EC szerinti üres tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90%-os
feltöltöttséggel) tömegét.
A kiegészítő felszerelések és
tartozékok növelik az üres
tömeget.
● Tetőcsomagtartón való szállításnál megnövekszik a
gépkocsi oldalszél-
érzékenysége és magasabbra
kerül a súlypontja, ezáltal
megváltoznak a
menettulajdonságai.
Egyenletesen rendezze el a
csomagokat és megfelelően
rögzítse hevederekkel. A

88Tárolásgumiabroncsok levegőnyomását
állítsa be a terhelésnek
megfelelően, és a gépkocsi
sebességét is a szerint válassza
meg. Gyakran ellenőrizze és
feszítse meg a hevedereket.
Ne közlekedjen 120 km/h
sebességnél gyorsabban.
A megengedett tetőterhelés
100 kg. A tetőterhelés a
csomagtartó és a szállítmány
együttes tömege.
