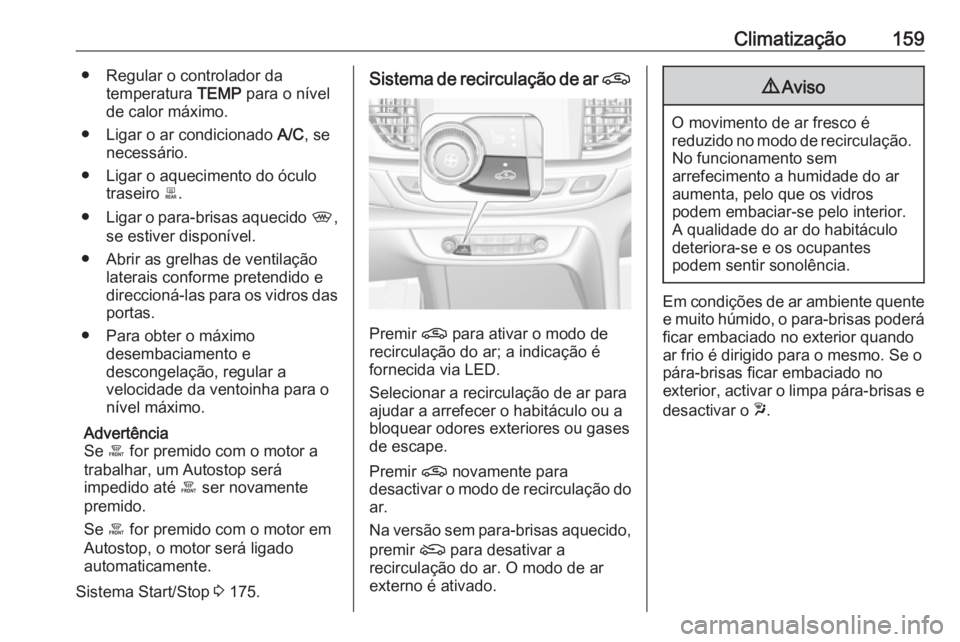

Climatização159● Regular o controlador datemperatura TEMP para o nível
de calor máximo.
● Ligar o ar condicionado A/C, se
necessário.
● Ligar o aquecimento do óculo traseiro b.
● Ligar o para-brisas aquecido ,,
se estiver disponível.
● Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
● Para obter o máximo desembaciamento e
descongelação, regular a
velocidade da ventoinha para o
nível máximo.
Advertência
Se á for premido com o motor a
trabalhar, um Autostop será impedido até á ser novamente
premido.
Se á for premido com o motor em
Autostop, o motor será ligado
automaticamente.
Sistema Start/Stop 3 175.Sistema de recirculação de ar n
Premir n para ativar o modo de
recirculação do ar; a indicação é
fornecida via LED.
Selecionar a recirculação de ar para
ajudar a arrefecer o habitáculo ou a
bloquear odores exteriores ou gases de escape.
Premir n novamente para
desactivar o modo de recirculação do
ar.
Na versão sem para-brisas aquecido,
premir ( para desativar a
recirculação do ar. O modo de ar
externo é ativado.
9 Aviso
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se pelo interior. A qualidade do ar do habitáculo
deteriora-se e os ocupantes
podem sentir sonolência.
Em condições de ar ambiente quente
e muito húmido, o para-brisas poderá
ficar embaciado no exterior quando
ar frio é dirigido para o mesmo. Se o
pára-brisas ficar embaciado no
exterior, activar o limpa pára-brisas e
desactivar o w.

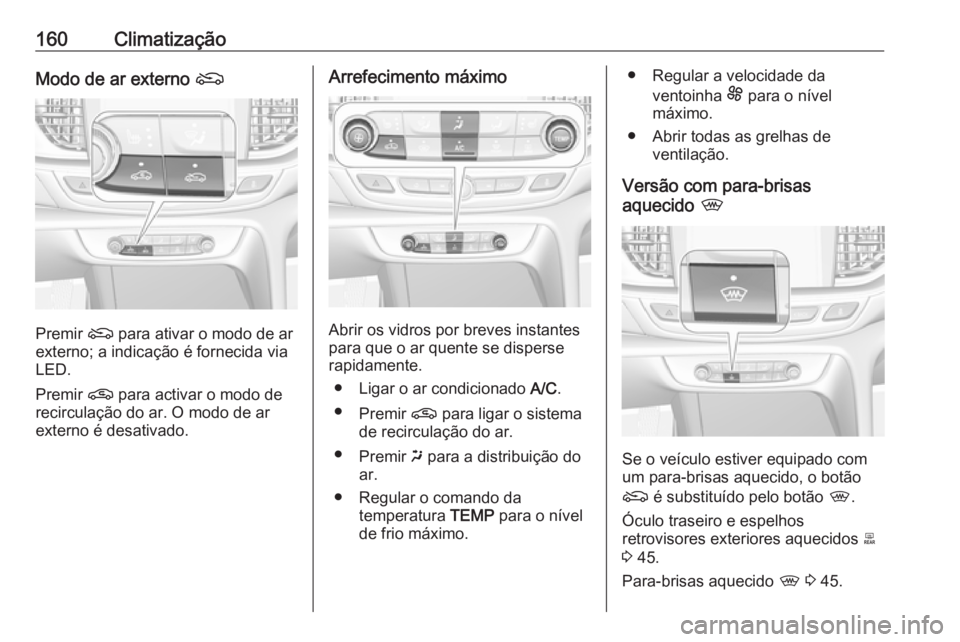

160ClimatizaçãoModo de ar externo (
Premir ( para ativar o modo de ar
externo; a indicação é fornecida via LED.
Premir n para activar o modo de
recirculação do ar. O modo de ar
externo é desativado.
Arrefecimento máximo
Abrir os vidros por breves instantes
para que o ar quente se disperse
rapidamente.
● Ligar o ar condicionado A/C.
● Premir n para ligar o sistema
de recirculação do ar.
● Premir x para a distribuição do
ar.
● Regular o comando da temperatura TEMP para o nível
de frio máximo.
● Regular a velocidade da
ventoinha E para o nível
máximo.
● Abrir todas as grelhas de ventilação.
Versão com para-brisas
aquecido ,
Se o veículo estiver equipado com
um para-brisas aquecido, o botão
( é substituído pelo botão ,.
Óculo traseiro e espelhos
retrovisores exteriores aquecidos b
3 45.
Para-brisas aquecido , 3 45.

Climatização161Bancos aquecidos q 3 57.
Climatização automática eletrónica
A climatização de zona dupla permite
temperaturas diferentes para o lado
do condutor e o lado do passageiro
dianteiro.
No modo automático, a temperatura,
a velocidade da ventoinha e a
distribuição do ar são reguladas
automaticamente.
A ilustração mostra funções que
poderão não estar disponíveis no
respetivo veículo.
Comandos para:
● botão giratório para a temperatura do lado do condutor
● botão giratório para a temperatura do lado do
passageiro
● CLIMATE permite aceder ao
menu das definições de
Climatização no Visor de
informação
● Aumento ( e diminuição ) da
velocidade da ventoinha
● Climatização ON/OFF ou â
● Modo automático AUTO
● Recirculação de ar manual n
● Desembaciamento e descongelação à
● Óculo traseiro e espelhos retrovisores exteriores
aquecidos b
● Para-brisas aquecido ,
● Bancos aquecidos q
● Bancos ventilados r
As funções ativadas são indicadas
pelo LED no comando respetivo.O sistema de controlo da
climatização electrónico só está
totalmente operacional quando o
motor está a trabalhar.
Menu das definições de
Climatização CLIMATE
Definições para
● Distribuição do ar w, x , y
● Velocidade da ventoinha E
● Temperatura do lado do condutor
e do passageiro 23°/25°
● Sincronização das temperaturas de zona dupla SYNC
● Ar condicionado A/C

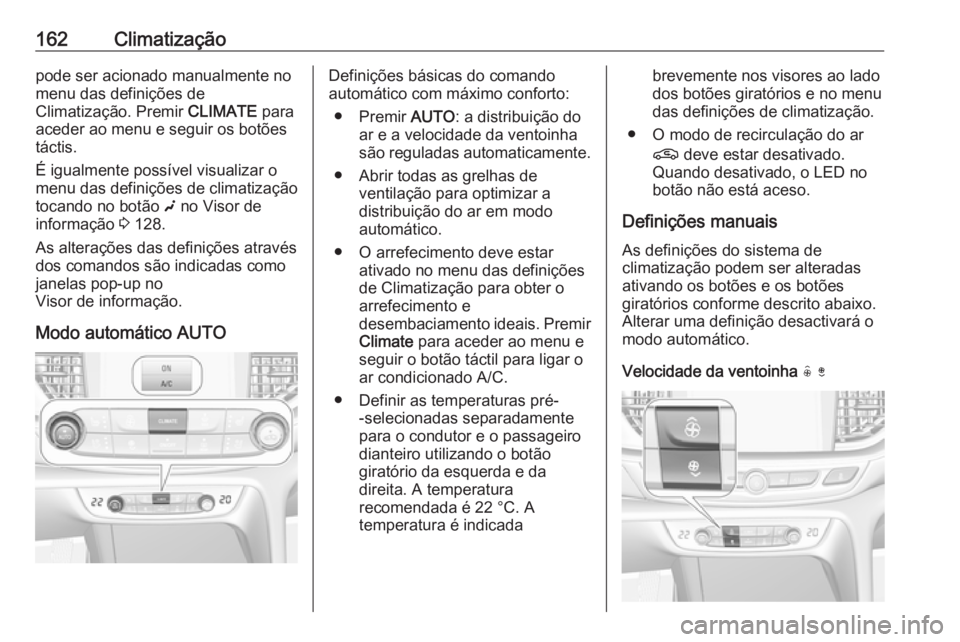

162Climatizaçãopode ser acionado manualmente no
menu das definições de
Climatização. Premir CLIMATE para
aceder ao menu e seguir os botões
táctis.
É igualmente possível visualizar o
menu das definições de climatização
tocando no botão g no Visor de
informação 3 128.
As alterações das definições através
dos comandos são indicadas como
janelas pop-up no
Visor de informação.
Modo automático AUTODefinições básicas do comando
automático com máximo conforto:
● Premir AUTO: a distribuição do
ar e a velocidade da ventoinha
são reguladas automaticamente.
● Abrir todas as grelhas de ventilação para optimizar a
distribuição do ar em modo
automático.
● O arrefecimento deve estar ativado no menu das definições
de Climatização para obter o
arrefecimento e
desembaciamento ideais. Premir Climate para aceder ao menu e
seguir o botão táctil para ligar o
ar condicionado A/C.
● Definir as temperaturas pré- -selecionadas separadamente
para o condutor e o passageiro
dianteiro utilizando o botão
giratório da esquerda e da
direita. A temperatura
recomendada é 22 °C. A
temperatura é indicadabrevemente nos visores ao lado
dos botões giratórios e no menu
das definições de climatização.
● O modo de recirculação do ar n deve estar desativado.
Quando desativado, o LED no
botão não está aceso.
Definições manuais As definições do sistema de
climatização podem ser alteradas ativando os botões e os botões
giratórios conforme descrito abaixo.
Alterar uma definição desactivará o modo automático.
Velocidade da ventoinha ( )

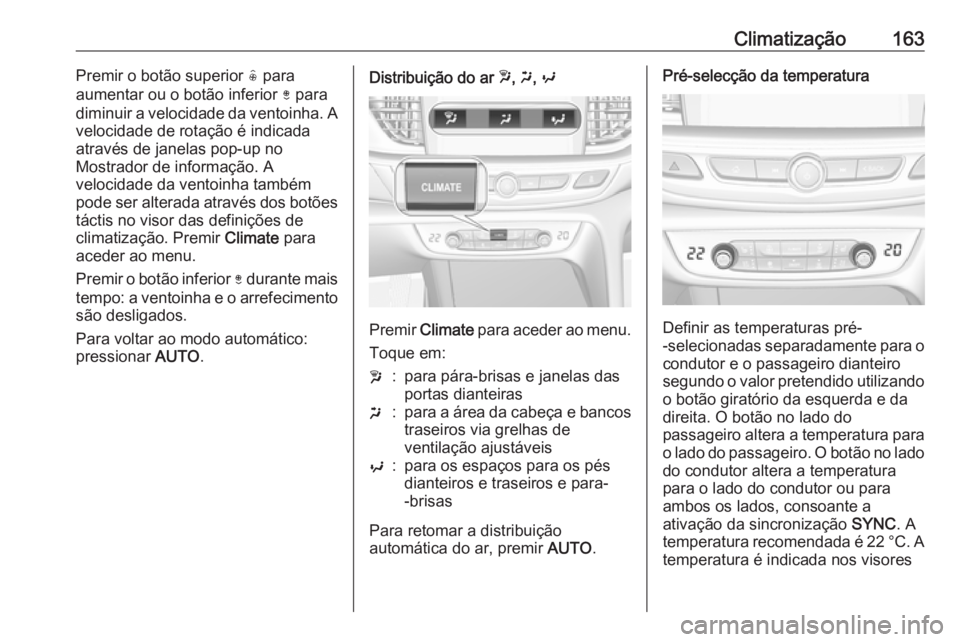

Climatização163Premir o botão superior ( para
aumentar ou o botão inferior ) para
diminuir a velocidade da ventoinha. A
velocidade de rotação é indicada
através de janelas pop-up no
Mostrador de informação. A
velocidade da ventoinha também
pode ser alterada através dos botões táctis no visor das definições de
climatização. Premir Climate para
aceder ao menu.
Premir o botão inferior ) durante mais
tempo: a ventoinha e o arrefecimento são desligados.
Para voltar ao modo automático:
pressionar AUTO.Distribuição do ar w, x , y
Premir Climate para aceder ao menu.
Toque em:
w:para pára-brisas e janelas das
portas dianteirasx:para a área da cabeça e bancos traseiros via grelhas de
ventilação ajustáveisy:para os espaços para os pés
dianteiros e traseiros e para-
-brisas
Para retomar a distribuição
automática do ar, premir AUTO.
Pré-selecção da temperatura
Definir as temperaturas pré-
-selecionadas separadamente para o condutor e o passageiro dianteiro
segundo o valor pretendido utilizando
o botão giratório da esquerda e da
direita. O botão no lado do
passageiro altera a temperatura para
o lado do passageiro. O botão no lado
do condutor altera a temperatura
para o lado do condutor ou para
ambos os lados, consoante a
ativação da sincronização SYNC. A
temperatura recomendada é 22 °C. A temperatura é indicada nos visores

164Climatizaçãoao lado dos botões giratórios e
através de janelas pop-up no Visor de informação.
Se a temperatura mínima Lo estiver
definida, o sistema de climatização
funciona no arrefecimento máximo,
se o arrefecimento A/C estiver ligado.
Se for definida a temperatura máxima
Hi , o sistema de controlo de
climatização funciona em
aquecimento máximo.
Advertência
Se A/C estiver ligado, reduzir a
temperatura definida da cabina
poderá fazer com que o motor
arranque a partir de um Autostop ou impedir um Autostop.
Sistema Start/Stop 3 175.
Sincronização das temperaturas de
zona dupla SYNC
Premir Climate para aceder ao menu.
Tocar em SYNC para associar a
definição da temperatura do lado do
passageiro ao lado do condutor.Quando as definições do lado do
passageiro são ajustadas, a
sincronização é desativada e o LED
apaga-se.
Ar condicionado A/C
Premir Climate para aceder ao menu
e selecionar o botão táctil A/C para
ligar ou desligar o ar condicionado.
A refrigeração apenas funciona
quando o motor está em
funcionamento e com a climatização
ligada.
O sistema de ar condicionado
arrefece e desumidifica (seca)
quando a temperatura exterior está
acima de um determinado nível. Por
isso pode haver condensação e
pingos por baixo do veículo.
Se não for necessário qualquer
arrefecimento ou desumidificação,
desligar o sistema de arrefecimento
para poupar combustível.
Recirculação de ar manual n
Premir n
para activar o modo de
recirculação do ar. O LED no botão
acende-se para indicar a ativação.
Premir novamente n para
desactivar o modo de recirculação.

Climatização1659Aviso
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se pelo interior. A qualidade do ar do habitáculo
deteriora-se e os ocupantes
podem sentir sonolência.
Em condições ambientais de tempo
quente e muito húmido, o pára-brisas
pode ficar embaciado no exterior
quando ar frio lhe é dirigido. Se o
pára-brisas ficar embaciado no
exterior, activar o limpa pára-brisas e
desactivar o w.
Recirculação de ar automática
Um sensor de humidade do ar muda
automaticamente para o ar exterior
se a humidade do ar interior for
demasiado alta.
Desembaciamento e descongelação
dos vidros à
● Prima à. O LED no botão
acende-se para indicar a
ativação.
● A temperatura e a distribuição do
ar são definidas
automaticamente e a ventoinha
funciona a velocidade elevada.
● Ativar o ar condicionado: Premir CLIMATE para mostrar o menu
da climatização no Visor de
informação e em seguida
selecionar A/C.
● Ligar o aquecimento do óculo traseiro b.
● Ligar o para-brisas aquecido ,,
se estiver disponível.
● Para voltar ao modo anterior, premir à novamente; para voltar
ao modo automático, premir
AUTO .
Advertência
Se à for premido com o motor a
trabalhar, um Autostop será
impedido até à ser novamente
premido.
Se à for premido com o motor em
Autostop, o motor será ligado
automaticamente.
Sistema Start/Stop 3 175.

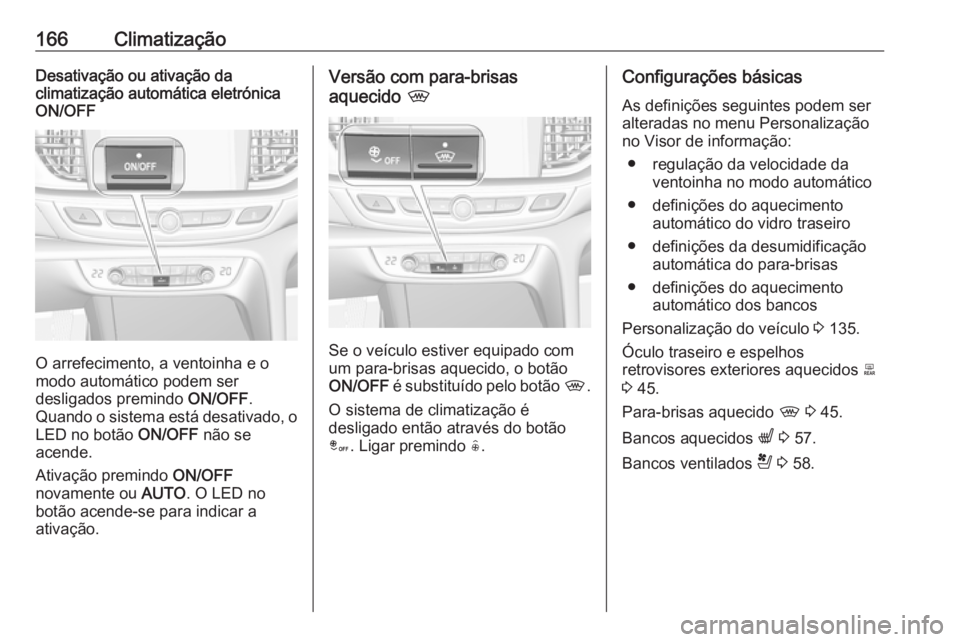

166ClimatizaçãoDesativação ou ativação da
climatização automática eletrónica
ON/OFF
O arrefecimento, a ventoinha e o
modo automático podem ser
desligados premindo ON/OFF.
Quando o sistema está desativado, o
LED no botão ON/OFF não se
acende.
Ativação premindo ON/OFF
novamente ou AUTO. O LED no
botão acende-se para indicar a
ativação.
Versão com para-brisas
aquecido ,
Se o veículo estiver equipado com
um para-brisas aquecido, o botão
ON/OFF é substituído pelo botão ,.
O sistema de climatização é
desligado então através do botão
â . Ligar premindo (.
Configurações básicas
As definições seguintes podem ser
alteradas no menu Personalização
no Visor de informação:
● regulação da velocidade da ventoinha no modo automático
● definições do aquecimento automático do vidro traseiro
● definições da desumidificação automática do para-brisas
● definições do aquecimento automático dos bancos
Personalização do veículo 3 135.
Óculo traseiro e espelhos
retrovisores exteriores aquecidos b
3 45.
Para-brisas aquecido , 3 45.
Bancos aquecidos q 3 57.
Bancos ventilados r 3 58.

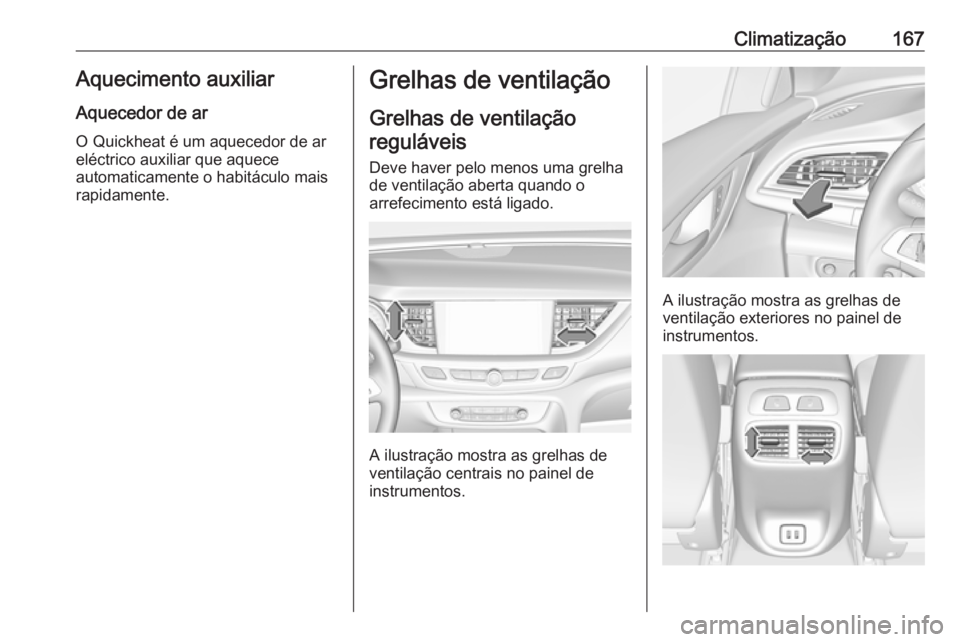

Climatização167Aquecimento auxiliarAquecedor de ar
O Quickheat é um aquecedor de ar
eléctrico auxiliar que aquece
automaticamente o habitáculo mais
rapidamente.Grelhas de ventilação
Grelhas de ventilaçãoreguláveis
Deve haver pelo menos uma grelha
de ventilação aberta quando o
arrefecimento está ligado.
A ilustração mostra as grelhas de
ventilação centrais no painel de
instrumentos.
A ilustração mostra as grelhas de
ventilação exteriores no painel de
instrumentos.

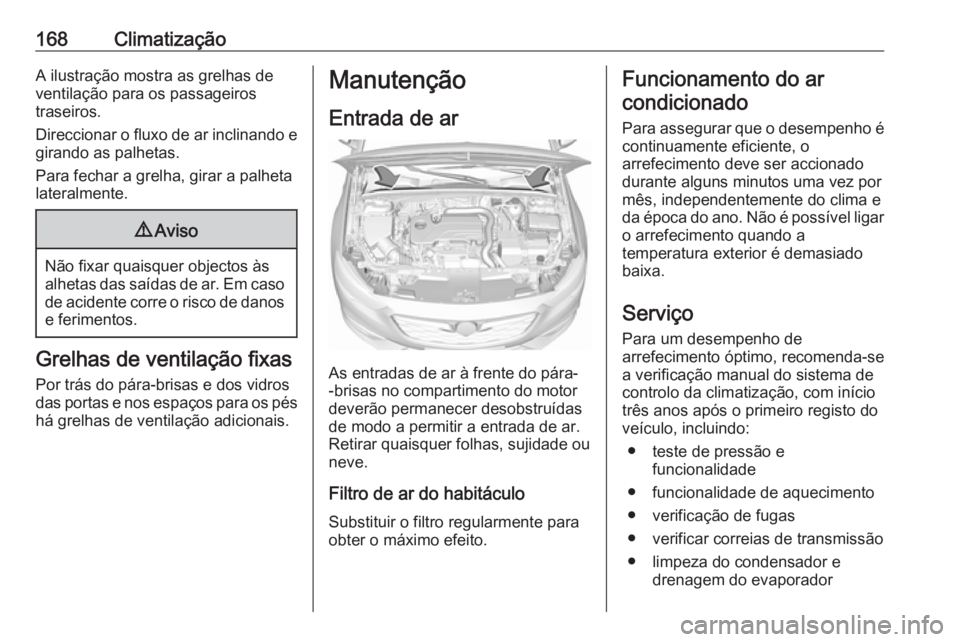

168ClimatizaçãoA ilustração mostra as grelhas de
ventilação para os passageiros
traseiros.
Direccionar o fluxo de ar inclinando e girando as palhetas.
Para fechar a grelha, girar a palheta
lateralmente.9 Aviso
Não fixar quaisquer objectos às
alhetas das saídas de ar. Em caso
de acidente corre o risco de danos e ferimentos.
Grelhas de ventilação fixas
Por trás do pára-brisas e dos vidros
das portas e nos espaços para os pés
há grelhas de ventilação adicionais.
Manutenção
Entrada de ar
As entradas de ar à frente do pára-
-brisas no compartimento do motor
deverão permanecer desobstruídas
de modo a permitir a entrada de ar.
Retirar quaisquer folhas, sujidade ou
neve.
Filtro de ar do habitáculo
Substituir o filtro regularmente para
obter o máximo efeito.
Funcionamento do ar
condicionado
Para assegurar que o desempenho é
continuamente eficiente, o
arrefecimento deve ser accionado
durante alguns minutos uma vez por
mês, independentemente do clima e
da época do ano. Não é possível ligar o arrefecimento quando a
temperatura exterior é demasiado
baixa.
Serviço
Para um desempenho de
arrefecimento óptimo, recomenda-se
a verificação manual do sistema de
controlo da climatização, com início
três anos após o primeiro registo do
veículo, incluindo:
● teste de pressão e funcionalidade
● funcionalidade de aquecimento
● verificação de fugas
● verificar correias de transmissão
● limpeza do condensador e drenagem do evaporador
