OPEL INSIGNIA BREAK 2019.5 Manuale di uso e manutenzione (in Italian)

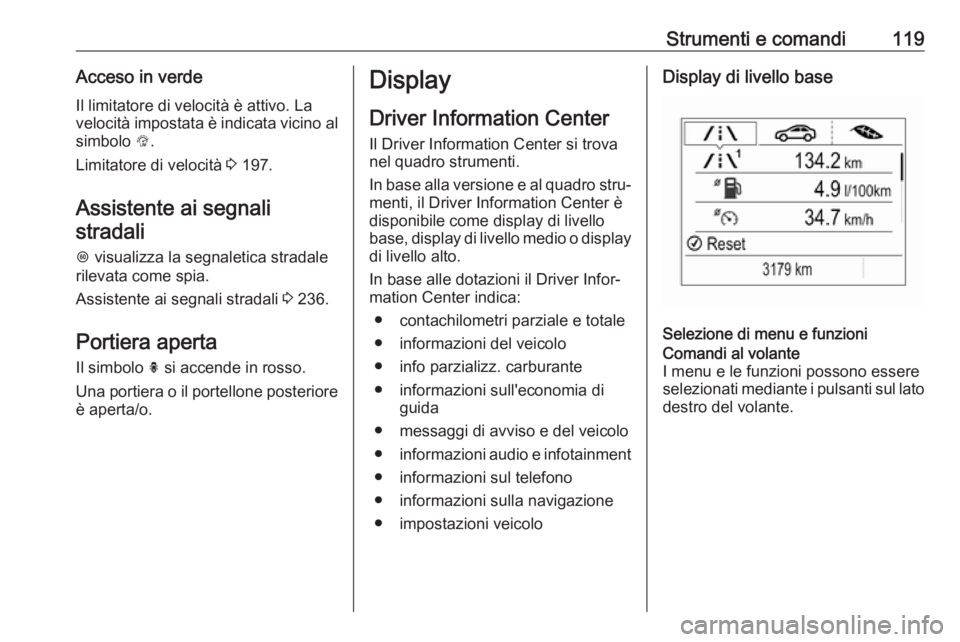

Strumenti e comandi119Acceso in verdeIl limitatore di velocità è attivo. La
velocità impostata è indicata vicino al
simbolo L.
Limitatore di velocità 3 197.
Assistente ai segnali stradali
L visualizza la segnaletica stradale
rilevata come spia.
Assistente ai segnali stradali 3 236.
Portiera aperta Il simbolo h si accende in rosso.
Una portiera o il portellone posteriore
è aperta/o.Display
Driver Information Center Il Driver Information Center si trova
nel quadro strumenti.
In base alla versione e al quadro stru‐
menti, il Driver Information Center è
disponibile come display di livello
base, display di livello medio o display
di livello alto.
In base alle dotazioni il Driver Infor‐ mation Center indica:
● contachilometri parziale e totale● informazioni del veicolo
● info parzializz. carburante
● informazioni sull'economia di guida
● messaggi di avviso e del veicolo
● informazioni audio e infotainment
● informazioni sul telefono
● informazioni sulla navigazione
● impostazioni veicoloDisplay di livello base
Selezione di menu e funzioni
Comandi al volante
I menu e le funzioni possono essere
selezionati mediante i pulsanti sul lato destro del volante.

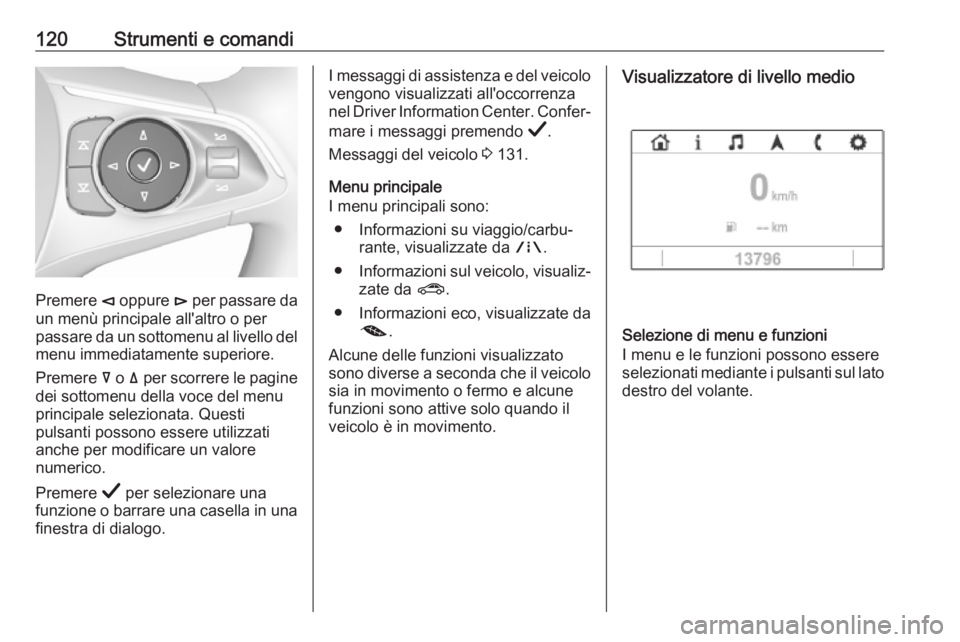

120Strumenti e comandi
Premere è oppure é per passare da
un menù principale all'altro o per
passare da un sottomenu al livello del
menu immediatamente superiore.
Premere å o ä per scorrere le pagine
dei sottomenu della voce del menu
principale selezionata. Questi
pulsanti possono essere utilizzati
anche per modificare un valore
numerico.
Premere Å per selezionare una
funzione o barrare una casella in una
finestra di dialogo.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Confer‐
mare i messaggi premendo Å.
Messaggi del veicolo 3 131.
Menu principale
I menu principali sono:
● Informazioni su viaggio/carbu‐ rante, visualizzate da ;.
● Informazioni sul veicolo, visualiz‐
zate da ?.
● Informazioni eco, visualizzate da @ .
Alcune delle funzioni visualizzato
sono diverse a seconda che il veicolo
sia in movimento o fermo e alcune
funzioni sono attive solo quando il veicolo è in movimento.Visualizzatore di livello medio

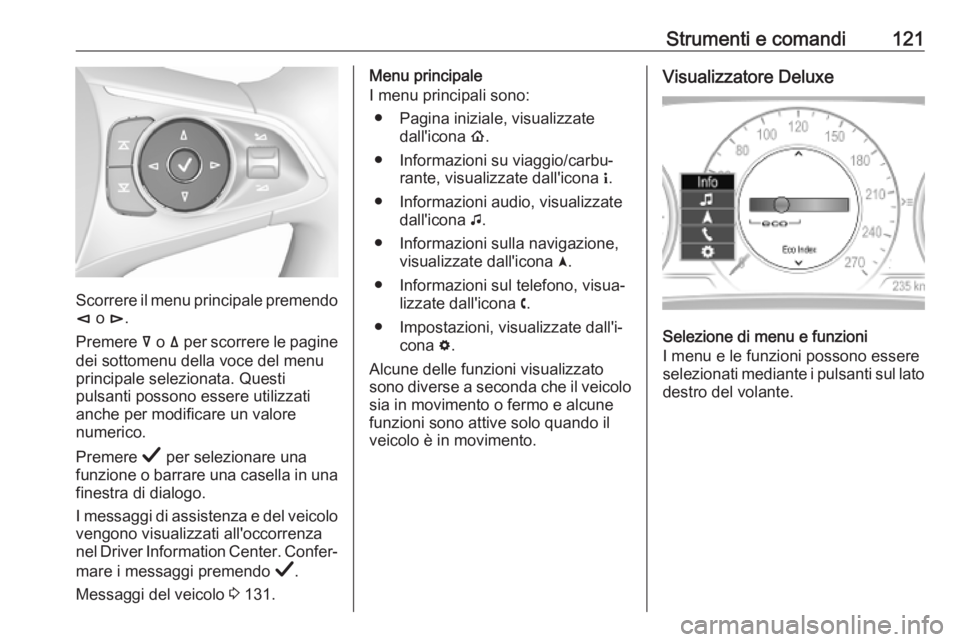

Selezione di menu e funzioni
I menu e le funzioni possono essere
selezionati mediante i pulsanti sul lato destro del volante.

Strumenti e comandi121
Scorrere il menu principale premendoè o é.
Premere å o ä per scorrere le pagine
dei sottomenu della voce del menu
principale selezionata. Questi
pulsanti possono essere utilizzati
anche per modificare un valore
numerico.
Premere Å per selezionare una
funzione o barrare una casella in una finestra di dialogo.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Confer‐
mare i messaggi premendo Å.
Messaggi del veicolo 3 131.
Menu principale
I menu principali sono:
● Pagina iniziale, visualizzate dall'icona !.
● Informazioni su viaggio/carbu‐ rante, visualizzate dall'icona ".
● Informazioni audio, visualizzate dall'icona G.
● Informazioni sulla navigazione, visualizzate dall'icona §.
● Informazioni sul telefono, visua‐ lizzate dall'icona $.
● Impostazioni, visualizzate dall'i‐ cona %.
Alcune delle funzioni visualizzato
sono diverse a seconda che il veicolo sia in movimento o fermo e alcune
funzioni sono attive solo quando il
veicolo è in movimento.Visualizzatore Deluxe

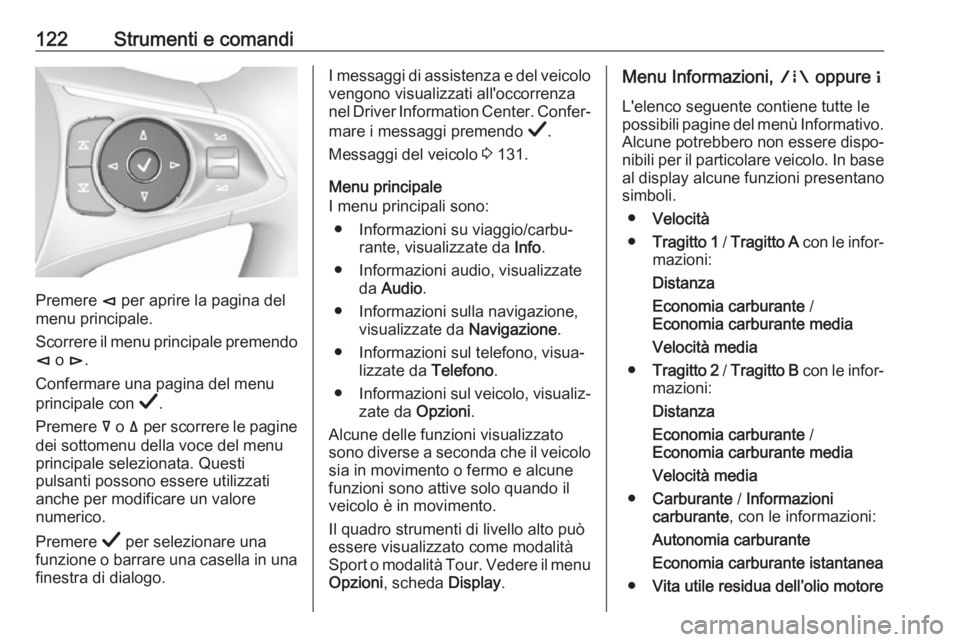

Selezione di menu e funzioni
I menu e le funzioni possono essere
selezionati mediante i pulsanti sul lato destro del volante.

122Strumenti e comandi
Premere è per aprire la pagina del
menu principale.
Scorrere il menu principale premendo è o é.
Confermare una pagina del menu
principale con Å.
Premere å o ä per scorrere le pagine
dei sottomenu della voce del menu
principale selezionata. Questi
pulsanti possono essere utilizzati
anche per modificare un valore
numerico.
Premere Å per selezionare una
funzione o barrare una casella in una finestra di dialogo.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Confer‐
mare i messaggi premendo Å.
Messaggi del veicolo 3 131.
Menu principale
I menu principali sono:
● Informazioni su viaggio/carbu‐ rante, visualizzate da Info.
● Informazioni audio, visualizzate da Audio .
● Informazioni sulla navigazione, visualizzate da Navigazione.
● Informazioni sul telefono, visua‐ lizzate da Telefono.
● Informazioni sul veicolo, visualiz‐
zate da Opzioni.
Alcune delle funzioni visualizzato
sono diverse a seconda che il veicolo sia in movimento o fermo e alcune
funzioni sono attive solo quando il
veicolo è in movimento.
Il quadro strumenti di livello alto può essere visualizzato come modalità
Sport o modalità Tour. Vedere il menu
Opzioni , scheda Display.Menu Informazioni, ; oppure "
L'elenco seguente contiene tutte le possibili pagine del menù Informativo.
Alcune potrebbero non essere dispo‐ nibili per il particolare veicolo. In baseal display alcune funzioni presentanosimboli.
● Velocità
● Tragitto 1 / Tragitto A con le infor‐
mazioni:
Distanza
Economia carburante /
Economia carburante media
Velocità media
● Tragitto 2 / Tragitto B con le infor‐
mazioni:
Distanza
Economia carburante /
Economia carburante media
Velocità media
● Carburante / Informazioni
carburante , con le informazioni:
Autonomia carburante
Economia carburante istantanea
● Vita utile residua dell’olio motore

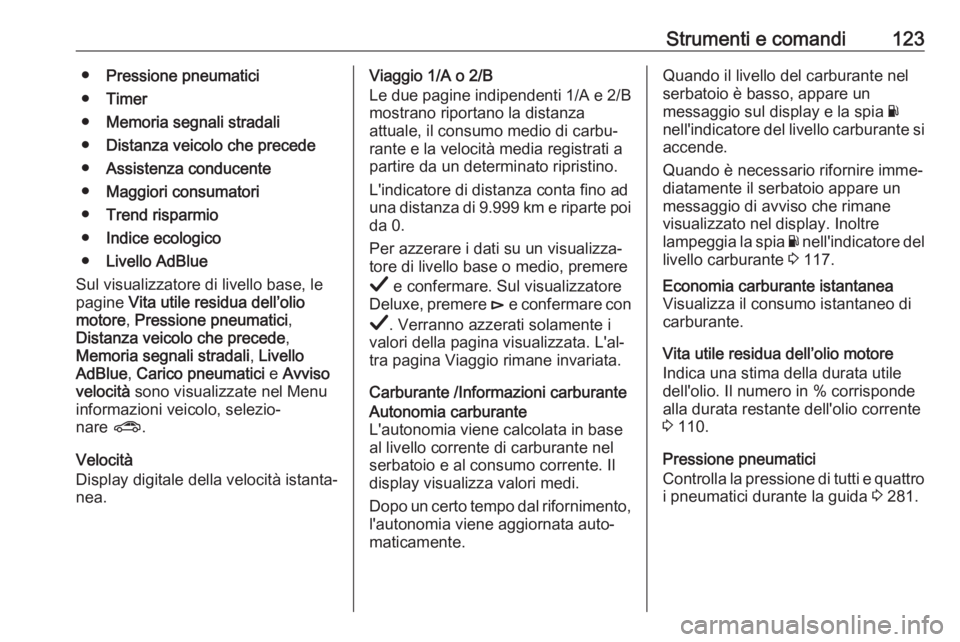

Strumenti e comandi123●Pressione pneumatici
● Timer
● Memoria segnali stradali
● Distanza veicolo che precede
● Assistenza conducente
● Maggiori consumatori
● Trend risparmio
● Indice ecologico
● Livello AdBlue
Sul visualizzatore di livello base, le
pagine Vita utile residua dell’olio
motore , Pressione pneumatici ,
Distanza veicolo che precede ,
Memoria segnali stradali , Livello
AdBlue , Carico pneumatici e Avviso
velocità sono visualizzate nel Menu
informazioni veicolo, selezio‐
nare ?.
Velocità
Display digitale della velocità istanta‐
nea.Viaggio 1/A o 2/B
Le due pagine indipendenti 1/A e 2/B
mostrano riportano la distanza
attuale, il consumo medio di carbu‐
rante e la velocità media registrati a
partire da un determinato ripristino.
L'indicatore di distanza conta fino ad
una distanza di 9.999 km e riparte poi da 0.
Per azzerare i dati su un visualizza‐
tore di livello base o medio, premere
Å e confermare. Sul visualizzatore
Deluxe, premere é e confermare con
Å . Verranno azzerati solamente i
valori della pagina visualizzata. L'al‐
tra pagina Viaggio rimane invariata.
Carburante /Informazioni carburanteAutonomia carburante
L'autonomia viene calcolata in base
al livello corrente di carburante nel
serbatoio e al consumo corrente. Il
display visualizza valori medi.
Dopo un certo tempo dal rifornimento, l'autonomia viene aggiornata auto‐
maticamente.Quando il livello del carburante nel
serbatoio è basso, appare un
messaggio sul display e la spia Y
nell'indicatore del livello carburante si
accende.
Quando è necessario rifornire imme‐
diatamente il serbatoio appare un
messaggio di avviso che rimane
visualizzato nel display. Inoltre
lampeggia la spia Y nell'indicatore del
livello carburante 3 117.Economia carburante istantanea
Visualizza il consumo istantaneo di
carburante.
Vita utile residua dell’olio motore
Indica una stima della durata utile
dell'olio. Il numero in % corrisponde
alla durata restante dell'olio corrente
3 110.
Pressione pneumatici
Controlla la pressione di tutti e quattro
i pneumatici durante la guida 3 281.

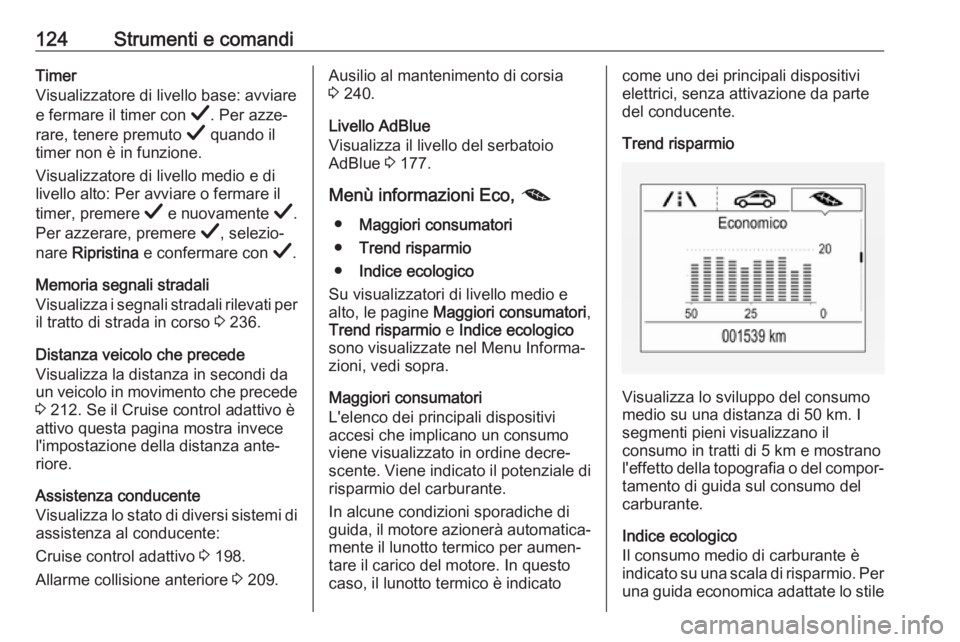

124Strumenti e comandiTimer
Visualizzatore di livello base: avviare
e fermare il timer con Å. Per azze‐
rare, tenere premuto Å quando il
timer non è in funzione.
Visualizzatore di livello medio e di
livello alto: Per avviare o fermare il
timer, premere Å e nuovamente Å.
Per azzerare, premere Å, selezio‐
nare Ripristina e confermare con Å.
Memoria segnali stradali
Visualizza i segnali stradali rilevati per il tratto di strada in corso 3 236.
Distanza veicolo che precede
Visualizza la distanza in secondi da un veicolo in movimento che precede 3 212. Se il Cruise control adattivo è
attivo questa pagina mostra invece
l'impostazione della distanza ante‐
riore.
Assistenza conducente
Visualizza lo stato di diversi sistemi di
assistenza al conducente:
Cruise control adattivo 3 198.
Allarme collisione anteriore 3 209.Ausilio al mantenimento di corsia
3 240.
Livello AdBlue
Visualizza il livello del serbatoio AdBlue 3 177.
Menù informazioni Eco, @
● Maggiori consumatori
● Trend risparmio
● Indice ecologico
Su visualizzatori di livello medio e
alto, le pagine Maggiori consumatori ,
Trend risparmio e Indice ecologico
sono visualizzate nel Menu Informa‐
zioni, vedi sopra.
Maggiori consumatori
L'elenco dei principali dispositivi
accesi che implicano un consumo viene visualizzato in ordine decre‐
scente. Viene indicato il potenziale di
risparmio del carburante.
In alcune condizioni sporadiche di
guida, il motore azionerà automatica‐
mente il lunotto termico per aumen‐
tare il carico del motore. In questo
caso, il lunotto termico è indicatocome uno dei principali dispositivi
elettrici, senza attivazione da parte
del conducente.
Trend risparmio
Visualizza lo sviluppo del consumo
medio su una distanza di 50 km. I
segmenti pieni visualizzano il
consumo in tratti di 5 km e mostrano
l'effetto della topografia o del compor‐ tamento di guida sul consumo del
carburante.

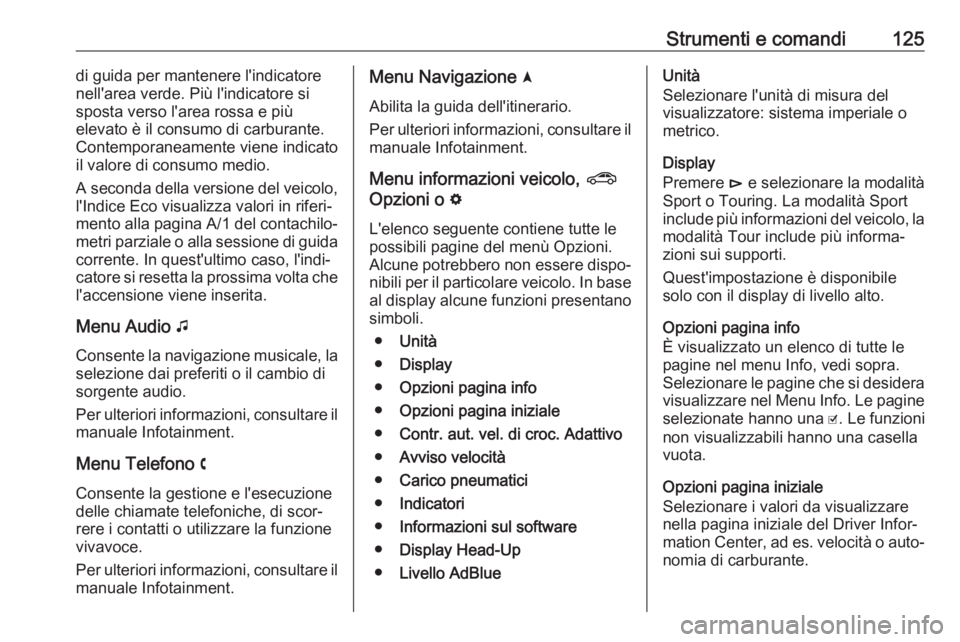

Indice ecologico
Il consumo medio di carburante è
indicato su una scala di risparmio. Per
una guida economica adattate lo stile

Strumenti e comandi125di guida per mantenere l'indicatore
nell'area verde. Più l'indicatore si
sposta verso l'area rossa e più
elevato è il consumo di carburante. Contemporaneamente viene indicato
il valore di consumo medio.
A seconda della versione del veicolo,
l'Indice Eco visualizza valori in riferi‐
mento alla pagina A/1 del contachilo‐ metri parziale o alla sessione di guidacorrente. In quest'ultimo caso, l'indi‐catore si resetta la prossima volta che
l'accensione viene inserita.
Menu Audio G
Consente la navigazione musicale, la selezione dai preferiti o il cambio di
sorgente audio.
Per ulteriori informazioni, consultare il
manuale Infotainment.
Menu Telefono $
Consente la gestione e l'esecuzione
delle chiamate telefoniche, di scor‐
rere i contatti o utilizzare la funzione
vivavoce.
Per ulteriori informazioni, consultare il manuale Infotainment.Menu Navigazione §
Abilita la guida dell'itinerario.
Per ulteriori informazioni, consultare il manuale Infotainment.
Menu informazioni veicolo, ?
Opzioni o %
L'elenco seguente contiene tutte le possibili pagine del menù Opzioni.Alcune potrebbero non essere dispo‐
nibili per il particolare veicolo. In base al display alcune funzioni presentanosimboli.
● Unità
● Display
● Opzioni pagina info
● Opzioni pagina iniziale
● Contr. aut. vel. di croc. Adattivo
● Avviso velocità
● Carico pneumatici
● Indicatori
● Informazioni sul software
● Display Head-Up
● Livello AdBlueUnità
Selezionare l'unità di misura del
visualizzatore: sistema imperiale o
metrico.
Display
Premere é e selezionare la modalità
Sport o Touring. La modalità Sport
include più informazioni del veicolo, la
modalità Tour include più informa‐ zioni sui supporti.
Quest'impostazione è disponibile
solo con il display di livello alto.
Opzioni pagina info
È visualizzato un elenco di tutte le
pagine nel menu Info, vedi sopra.
Selezionare le pagine che si desidera visualizzare nel Menu Info. Le pagine
selezionate hanno una 0. Le funzioni
non visualizzabili hanno una casella
vuota.
Opzioni pagina iniziale
Selezionare i valori da visualizzare nella pagina iniziale del Driver Infor‐
mation Center, ad es. velocità o auto‐
nomia di carburante.

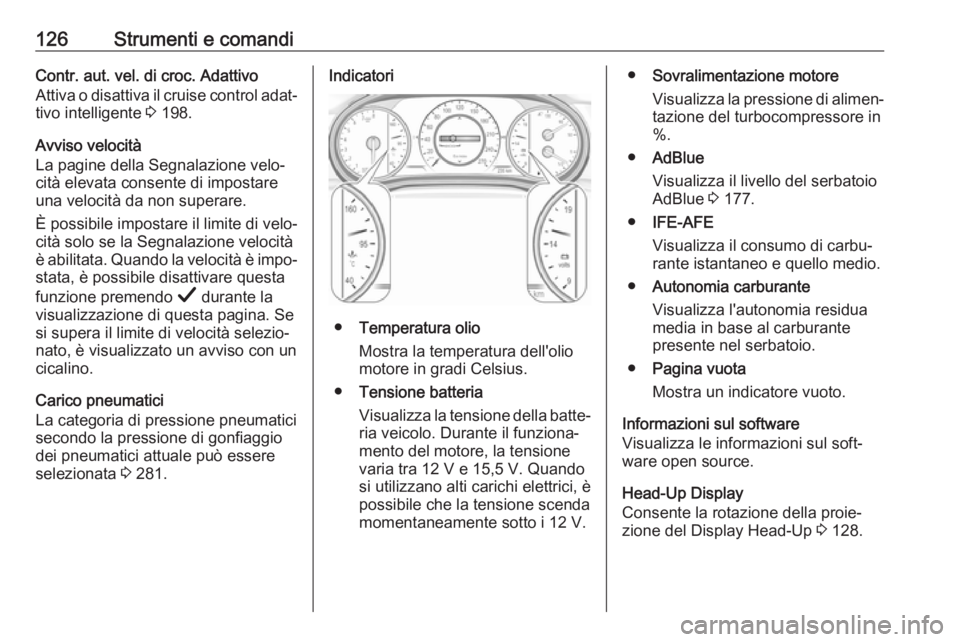

126Strumenti e comandiContr. aut. vel. di croc. Adattivo
Attiva o disattiva il cruise control adat‐
tivo intelligente 3 198.
Avviso velocità
La pagine della Segnalazione velo‐
cità elevata consente di impostare
una velocità da non superare.
È possibile impostare il limite di velo‐
cità solo se la Segnalazione velocità
è abilitata. Quando la velocità è impo‐
stata, è possibile disattivare questa
funzione premendo Å durante la
visualizzazione di questa pagina. Se
si supera il limite di velocità selezio‐
nato, è visualizzato un avviso con un
cicalino.
Carico pneumatici
La categoria di pressione pneumatici
secondo la pressione di gonfiaggio
dei pneumatici attuale può essere
selezionata 3 281.Indicatori
● Temperatura olio
Mostra la temperatura dell'olio
motore in gradi Celsius.
● Tensione batteria
Visualizza la tensione della batte‐
ria veicolo. Durante il funziona‐
mento del motore, la tensione
varia tra 12 V e 15,5 V. Quando
si utilizzano alti carichi elettrici, è
possibile che la tensione scenda
momentaneamente sotto i 12 V.
● Sovralimentazione motore
Visualizza la pressione di alimen‐
tazione del turbocompressore in
%.
● AdBlue
Visualizza il livello del serbatoio AdBlue 3 177.
● IFE-AFE
Visualizza il consumo di carbu‐
rante istantaneo e quello medio.
● Autonomia carburante
Visualizza l'autonomia residua
media in base al carburante
presente nel serbatoio.
● Pagina vuota
Mostra un indicatore vuoto.
Informazioni sul software
Visualizza le informazioni sul soft‐
ware open source.
Head-Up Display
Consente la rotazione della proie‐ zione del Display Head-Up 3 128.

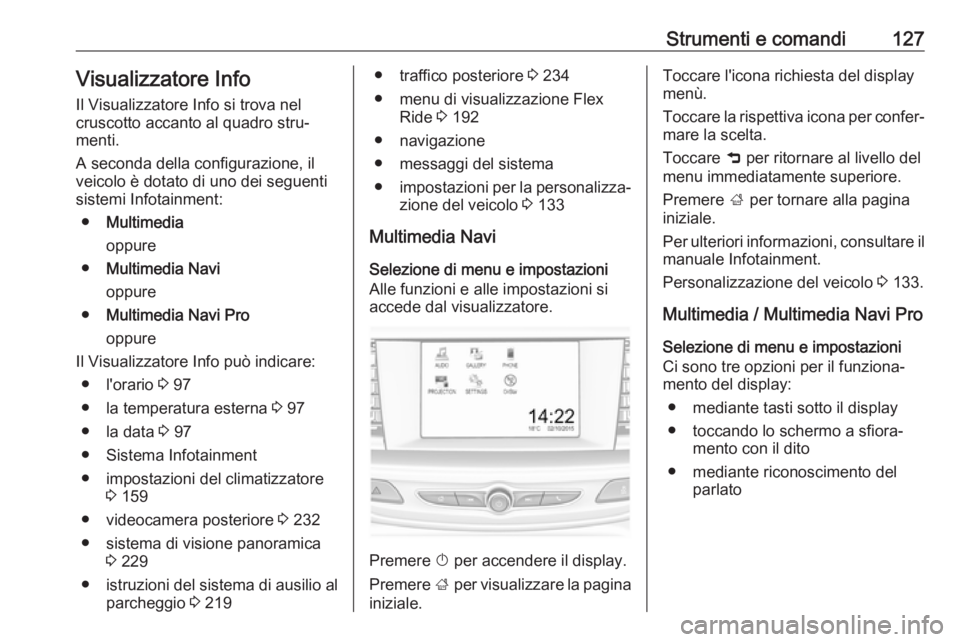

Strumenti e comandi127Visualizzatore InfoIl Visualizzatore Info si trova nel
cruscotto accanto al quadro stru‐
menti.
A seconda della configurazione, il
veicolo è dotato di uno dei seguenti
sistemi Infotainment:
● Multimedia
oppure
● Multimedia Navi
oppure
● Multimedia Navi Pro
oppure
Il Visualizzatore Info può indicare: ● l'orario 3 97
● la temperatura esterna 3 97
● la data 3 97
● Sistema Infotainment
● impostazioni del climatizzatore 3 159
● videocamera posteriore 3 232
● sistema di visione panoramica 3 229
● istruzioni del sistema di ausilio al
parcheggio 3 219● traffico posteriore 3 234
● menu di visualizzazione Flex Ride 3 192
● navigazione
● messaggi del sistema
● impostazioni per la personalizza‐
zione del veicolo 3 133
Multimedia Navi
Selezione di menu e impostazioni
Alle funzioni e alle impostazioni si accede dal visualizzatore.
Premere X per accendere il display.
Premere ; per visualizzare la pagina
iniziale.
Toccare l'icona richiesta del display
menù.
Toccare la rispettiva icona per confer‐ mare la scelta.
Toccare 9 per ritornare al livello del
menu immediatamente superiore.
Premere ; per tornare alla pagina
iniziale.
Per ulteriori informazioni, consultare il
manuale Infotainment.
Personalizzazione del veicolo 3 133.
Multimedia / Multimedia Navi Pro
Selezione di menu e impostazioni
Ci sono tre opzioni per il funziona‐
mento del display:
● mediante tasti sotto il display● toccando lo schermo a sfiora‐ mento con il dito
● mediante riconoscimento del parlato

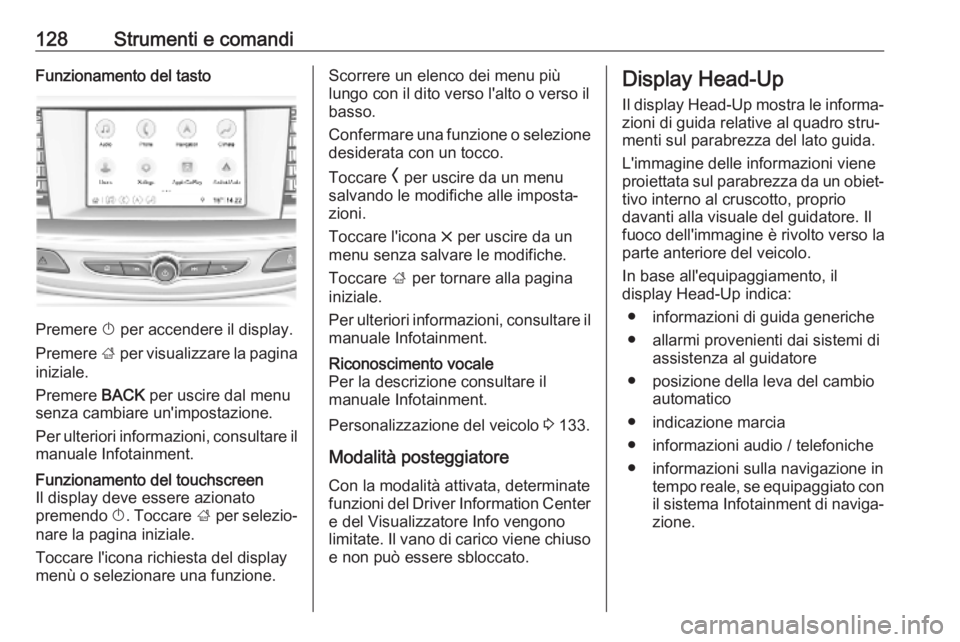

128Strumenti e comandiFunzionamento del tasto
Premere X per accendere il display.
Premere ; per visualizzare la pagina
iniziale.
Premere BACK per uscire dal menu
senza cambiare un'impostazione.
Per ulteriori informazioni, consultare il manuale Infotainment.
Funzionamento del touchscreen
Il display deve essere azionato
premendo X. Toccare ; per selezio‐
nare la pagina iniziale.
Toccare l'icona richiesta del display
menù o selezionare una funzione.Scorrere un elenco dei menu più
lungo con il dito verso l'alto o verso il
basso.
Confermare una funzione o selezione desiderata con un tocco.
Toccare O per uscire da un menu
salvando le modifiche alle imposta‐
zioni.
Toccare l'icona & per uscire da un
menu senza salvare le modifiche.
Toccare ; per tornare alla pagina
iniziale.
Per ulteriori informazioni, consultare il
manuale Infotainment.Riconoscimento vocale
Per la descrizione consultare il
manuale Infotainment.
Personalizzazione del veicolo 3 133.
Modalità posteggiatore
Con la modalità attivata, determinate
funzioni del Driver Information Center
e del Visualizzatore Info vengono limitate. Il vano di carico viene chiuso e non può essere sbloccato.
Display Head-Up
Il display Head-Up mostra le informa‐ zioni di guida relative al quadro stru‐
menti sul parabrezza del lato guida.
L'immagine delle informazioni viene
proiettata sul parabrezza da un obiet‐
tivo interno al cruscotto, proprio
davanti alla visuale del guidatore. Il
fuoco dell'immagine è rivolto verso la
parte anteriore del veicolo.
In base all'equipaggiamento, il
display Head-Up indica:
● informazioni di guida generiche
● allarmi provenienti dai sistemi di assistenza al guidatore
● posizione della leva del cambio automatico
● indicazione marcia
● informazioni audio / telefoniche
● informazioni sulla navigazione in tempo reale, se equipaggiato conil sistema Infotainment di naviga‐
zione.
