OPEL INSIGNIA BREAK 2019.5 Sürücü El Kitabı (in Turkish)

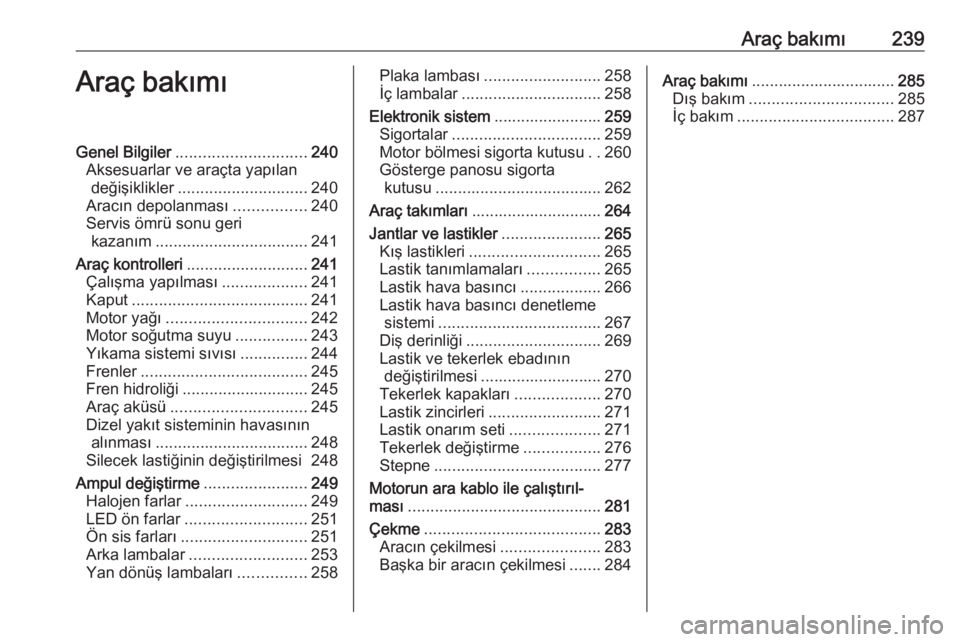

Araç bakımı239Araç bakımıGenel Bilgiler............................. 240
Aksesuarlar ve araçta yapılan değişiklikler ............................. 240
Aracın depolanması ................240
Servis ömrü sonu geri kazanım .................................. 241
Araç kontrolleri ........................... 241
Çalışma yapılması ...................241
Kaput ....................................... 241
Motor yağı ............................... 242
Motor soğutma suyu ................243
Yıkama sistemi sıvısı ...............244
Frenler ..................................... 245
Fren hidroliği ............................ 245
Araç aküsü .............................. 245
Dizel yakıt sisteminin havasının alınması .................................. 248
Silecek lastiğinin değiştirilmesi 248
Ampul değiştirme .......................249
Halojen farlar ........................... 249
LED ön farlar ........................... 251
Ön sis farları ............................ 251
Arka lambalar .......................... 253
Yan dönüş lambaları ...............258Plaka lambası .......................... 258
İç lambalar ............................... 258
Elektronik sistem ........................259
Sigortalar ................................. 259
Motor bölmesi sigorta kutusu ..260
Gösterge panosu sigorta kutusu ..................................... 262
Araç takımları ............................. 264
Jantlar ve lastikler ......................265
Kış lastikleri ............................. 265
Lastik tanımlamaları ................265
Lastik hava basıncı ..................266
Lastik hava basıncı denetleme
sistemi .................................... 267
Diş derinliği .............................. 269
Lastik ve tekerlek ebadının değiştirilmesi ........................... 270
Tekerlek kapakları ...................270
Lastik zincirleri ......................... 271
Lastik onarım seti ....................271
Tekerlek değiştirme .................276
Stepne ..................................... 277
Motorun ara kablo ile çalıştırıl‐ ması ........................................... 281
Çekme ....................................... 283
Aracın çekilmesi ......................283
Başka bir aracın çekilmesi .......284Araç bakımı ................................ 285
Dış bakım ................................ 285
İç bakım ................................... 287

240Araç bakımıGenel BilgilerAksesuarlar ve araçtayapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Standart araç özelliklerinde yapılan
herhangi bir tadilat, dönüştürme ve
başka değişiklikler (bir sınırlama
olmaksızın yazılım, tadilatları,
elektronik kontrol modüllerinde
yapılan tadilatlar dahil olmak üzere)
Opel tarafından verilen garantiyi
geçersiz bırakabilir. Dahası, bu gibi
değişiklikler sürücü destek sistemleri, yakıt tüketimi, CO 2 emisyonu ve
aracın diğer emisyonlarını da
etkileyebilir. Aracın kullanım iznini
geçersiz de kılabilirler.Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
●Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.
● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın.Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin, örn.
hırsızlık alarm sisteminin
çalışmadığından emin olun.
Aracın tekrar kullanıma alınması Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrik kumandalı camları
kullanıma hazırlayın 3 40.

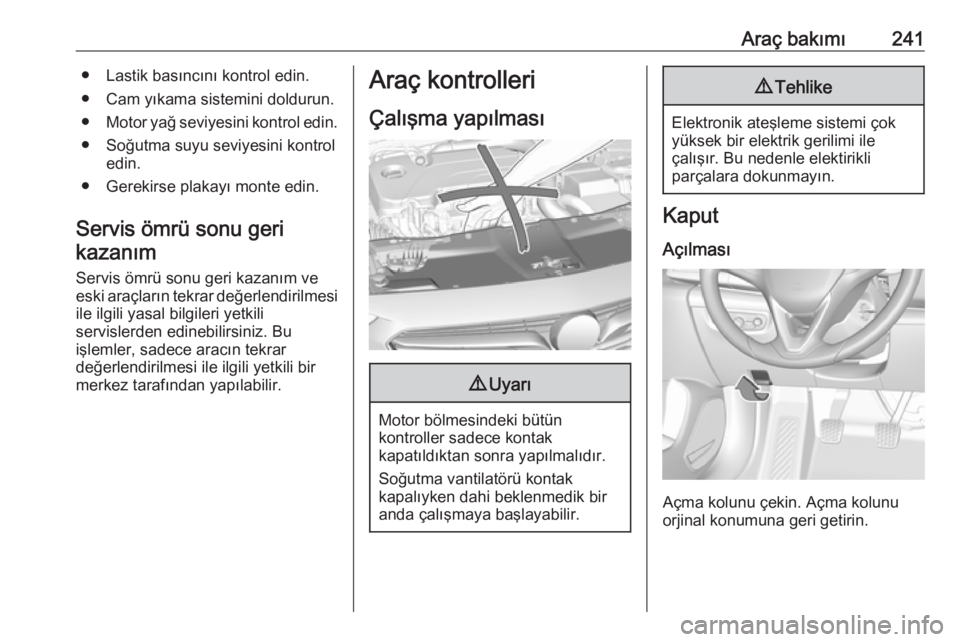

Araç bakımı241● Lastik basıncını kontrol edin.● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım veeski araçların tekrar değerlendirilmesi
ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir
merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.
9 Tehlike
Elektronik ateşleme sistemi çok
yüksek bir elektrik gerilimi ile
çalışır. Bu nedenle elektirikli
parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.

242Araç bakımı
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Motor kaputu otomatik olarak açık
tutulur.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Stop-start sistemi 3 164.
Kapatılması Kaputu indirin ve düşük bir
yükseklikten (20-25 cm) mandal içine düşürün. Kaputun yerleşip
yerleşmediğini kontrol edin.
Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Aktif kaput 3 72.
Motor yağı Motor yağı seviyesini manuel olarakdüzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun.
Tavsiye edilen sıvılar ve yağlayıcılar
3 290.
Maksimum motor yağı tüketimi
1000 km başına 0,6 l'dir.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
5 dakika önce kapatılmış olmalıdır.
Yağ çubuğunu dışarıya çekin, silerek
temizleyin, tekrar tamamen sokun,
dışarıya çekin ve motor yağı
seviyesine bakın.

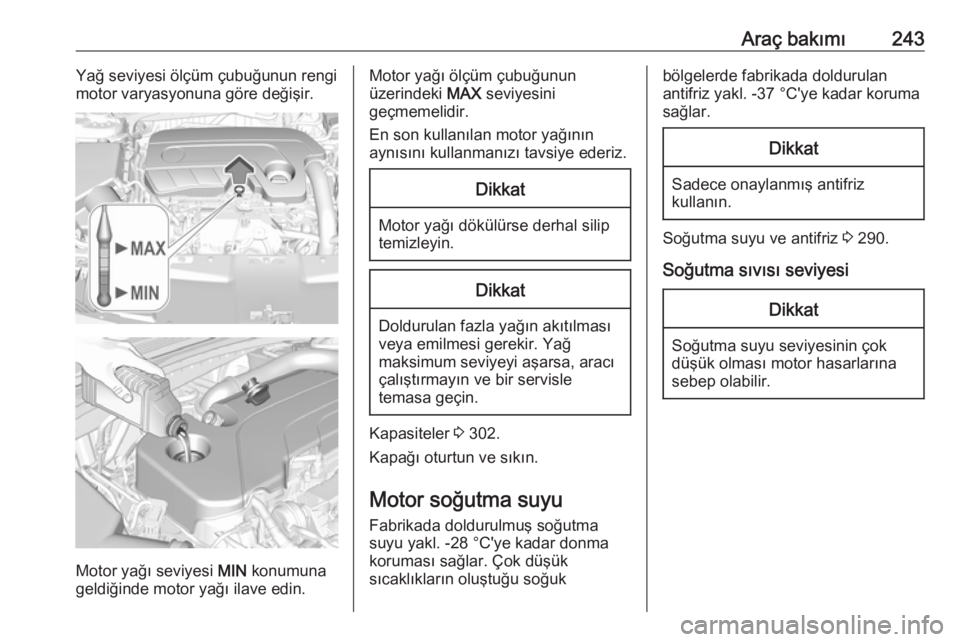

Araç bakımı243Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
Motor yağı seviyesi MIN konumuna
geldiğinde motor yağı ilave edin.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.Dikkat
Motor yağı dökülürse derhal silip
temizleyin.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir. Yağ
maksimum seviyeyi aşarsa, aracı
çalıştırmayın ve bir servisle
temasa geçin.
Kapasiteler 3 302.
Kapağı oturtun ve sıkın.
Motor soğutma suyu Fabrikada doldurulmuş soğutma
suyu yakl. -28 °C'ye kadar donma
koruması sağlar. Çok düşük
sıcaklıkların oluştuğu soğuk
bölgelerde fabrikada doldurulan
antifriz yakl. -37 °C'ye kadar koruma
sağlar.Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma suyu ve antifriz 3 290.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.

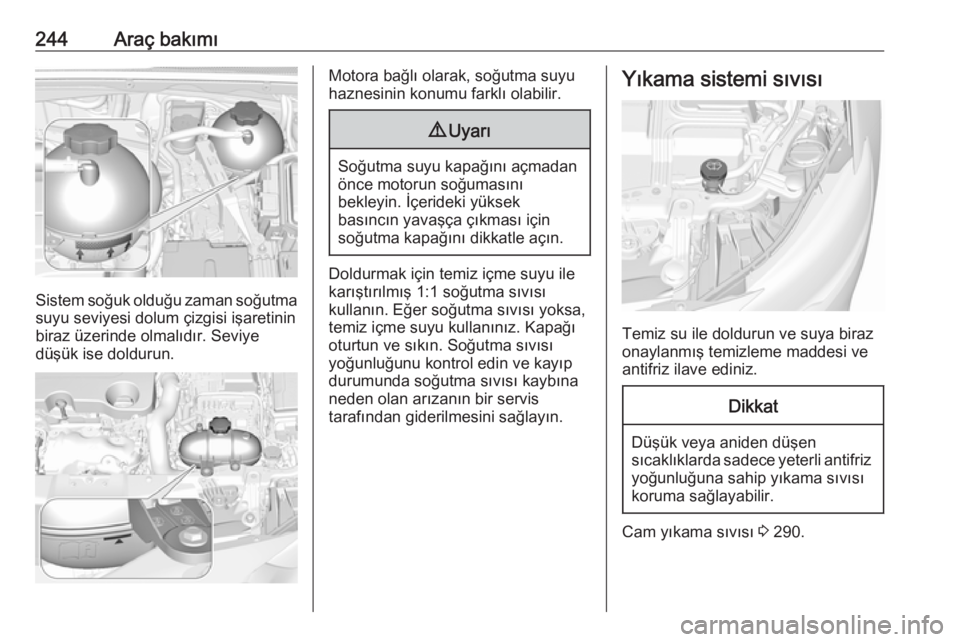

244Araç bakımı
Sistem soğuk olduğu zaman soğutmasuyu seviyesi dolum çizgisi işaretinin
biraz üzerinde olmalıdır. Seviye
düşük ise doldurun.
Motora bağlı olarak, soğutma suyu
haznesinin konumu farklı olabilir.9 Uyarı
Soğutma suyu kapağını açmadan
önce motorun soğumasını
bekleyin. İçerideki yüksek
basıncın yavaşça çıkması için
soğutma kapağını dikkatle açın.
Doldurmak için temiz içme suyu ile
karıştırılmış 1:1 soğutma sıvısı
kullanın. Eğer soğutma sıvısı yoksa,
temiz içme suyu kullanınız. Kapağı
oturtun ve sıkın. Soğutma sıvısı
yoğunluğunu kontrol edin ve kayıp
durumunda soğutma sıvısı kaybına
neden olan arızanın bir servis
tarafından giderilmesini sağlayın.
Yıkama sistemi sıvısı
Temiz su ile doldurun ve suya biraz
onaylanmış temizleme maddesi ve antifriz ilave ediniz.
Dikkat
Düşük veya aniden düşen
sıcaklıklarda sadece yeterli antifriz yoğunluğuna sahip yıkama sıvısıkoruma sağlayabilir.
Cam yıkama sıvısı 3 290.

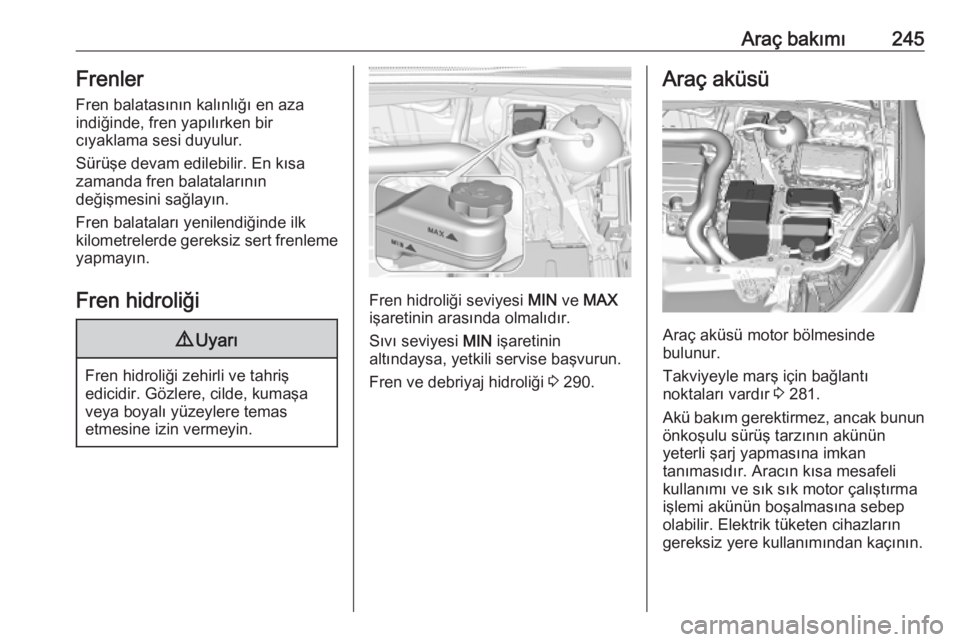

Araç bakımı245Frenler
Fren balatasının kalınlığı en aza
indiğinde, fren yapılırken bir
cıyaklama sesi duyulur.
Sürüşe devam edilebilir. En kısa
zamanda fren balatalarının
değişmesini sağlayın.
Fren balataları yenilendiğinde ilk
kilometrelerde gereksiz sert frenleme
yapmayın.
Fren hidroliği9 Uyarı
Fren hidroliği zehirli ve tahriş
edicidir. Gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin.
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 290.
Araç aküsü
Araç aküsü motor bölmesinde
bulunur.
Takviyeyle marş için bağlantı
noktaları vardır 3 281.
Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanımından kaçının.

246Araç bakımı

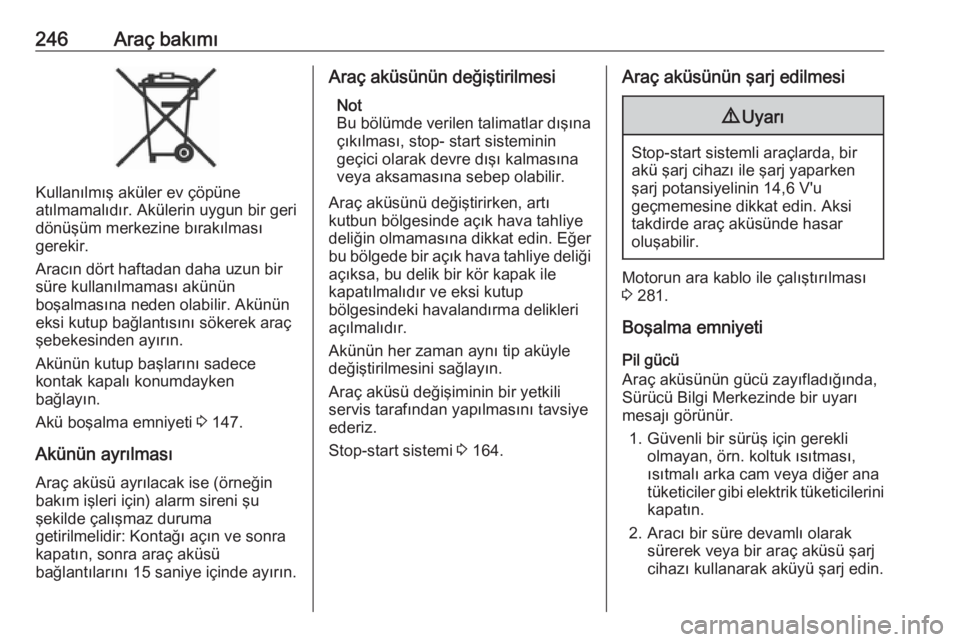

Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Aracın dört haftadan daha uzun bir
süre kullanılmaması akünün
boşalmasına neden olabilir. Akünün
eksi kutup bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Akü boşalma emniyeti 3 147.
Akünün ayrılması Araç aküsü ayrılacak ise (örneğin
bakım işleri için) alarm sireni şu
şekilde çalışmaz duruma
getirilmelidir: Kontağı açın ve sonra
kapatın, sonra araç aküsü
bağlantılarını 15 saniye içinde ayırın.
Araç aküsünün değiştirilmesi
Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
veya aksamasına sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
Akünün her zaman aynı tip aküyle
değiştirilmesini sağlayın.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 164.Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 V'u
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 281.

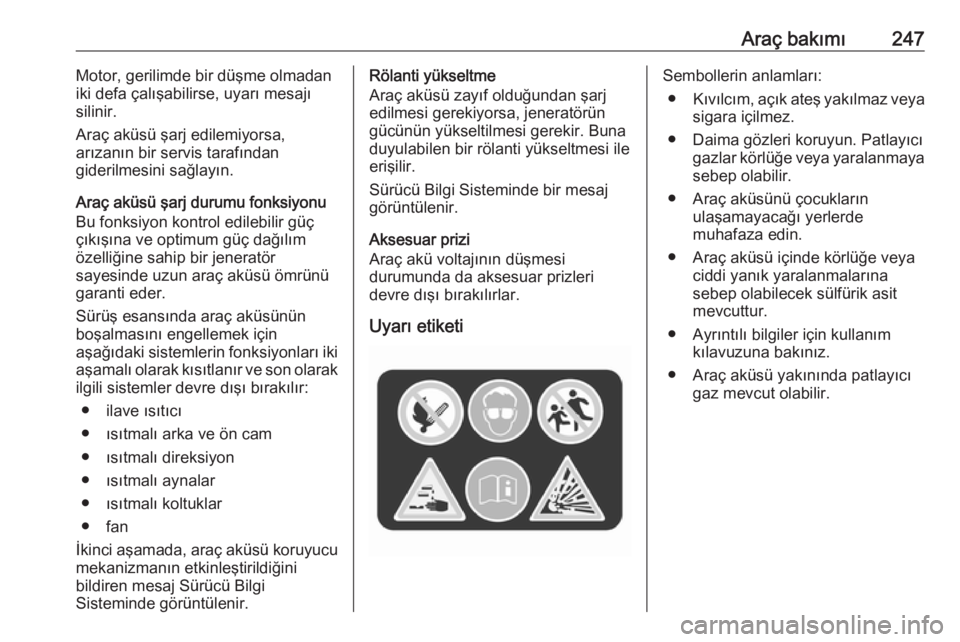

Boşalma emniyeti Pil gücü
Araç aküsünün gücü zayıfladığında,
Sürücü Bilgi Merkezinde bir uyarı
mesajı görünür.
1. Güvenli bir sürüş için gerekli olmayan, örn. koltuk ısıtması,
ısıtmalı arka cam veya diğer ana
tüketiciler gibi elektrik tüketicilerini kapatın.
2. Aracı bir süre devamlı olarak sürerek veya bir araç aküsü şarj
cihazı kullanarak aküyü şarj edin.

Araç bakımı247Motor, gerilimde bir düşme olmadan
iki defa çalışabilirse, uyarı mesajı
silinir.
Araç aküsü şarj edilemiyorsa,
arızanın bir servis tarafından
giderilmesini sağlayın.
Araç aküsü şarj durumu fonksiyonu
Bu fonksiyon kontrol edilebilir güç
çıkışına ve optimum güç dağılım
özelliğine sahip bir jeneratör
sayesinde uzun araç aküsü ömrünü
garanti eder.
Sürüş esansında araç aküsünün
boşalmasını engellemek için
aşağıdaki sistemlerin fonksiyonları iki
aşamalı olarak kısıtlanır ve son olarak
ilgili sistemler devre dışı bırakılır:
● ilave ısıtıcı
● ısıtmalı arka ve ön cam
● ısıtmalı direksiyon
● ısıtmalı aynalar
● ısıtmalı koltuklar
● fan
İkinci aşamada, araç aküsü koruyucu mekanizmanın etkinleştirildiğini
bildiren mesaj Sürücü Bilgi
Sisteminde görüntülenir.Rölanti yükseltme
Araç aküsü zayıf olduğundan şarj
edilmesi gerekiyorsa, jeneratörün
gücünün yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir.
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.
Aksesuar prizi
Araç akü voltajının düşmesi
durumunda da aksesuar prizleri
devre dışı bırakılırlar.
Uyarı etiketiSembollerin anlamları: ● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı yerlerde
muhafaza edin.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.

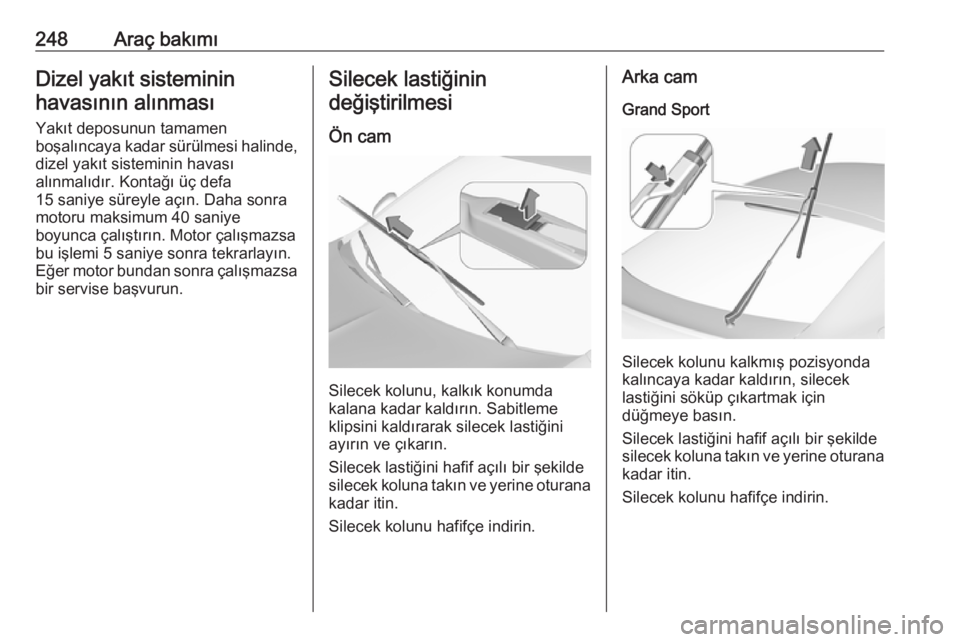

248Araç bakımıDizel yakıt sistemininhavasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde,
dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa
15 saniye süreyle açın. Daha sonra
motoru maksimum 40 saniye boyunca çalıştırın. Motor çalışmazsa
bu işlemi 5 saniye sonra tekrarlayın. Eğer motor bundan sonra çalışmazsa bir servise başvurun.Silecek lastiğinin
değiştirilmesi
Ön cam
Silecek kolunu, kalkık konumda
kalana kadar kaldırın. Sabitleme
klipsini kaldırarak silecek lastiğini
ayırın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam
Grand Sport
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
