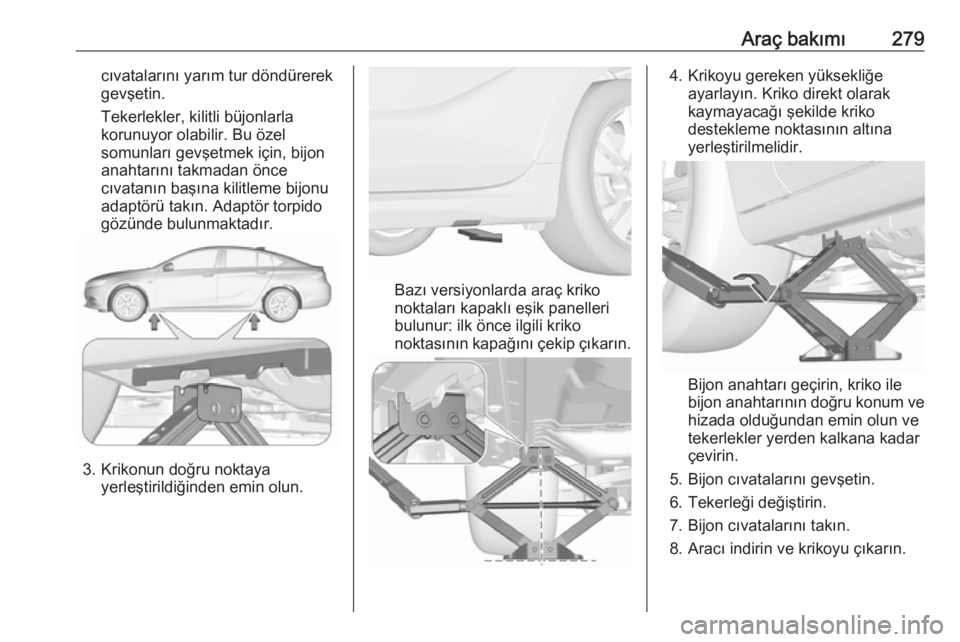

Araç bakımı279cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
somunları gevşetmek için, bijon
anahtarını takmadan önce
cıvatanın başına kilitleme bijonu
adaptörü takın. Adaptör torpido
gözünde bulunmaktadır.
3. Krikonun doğru noktaya yerleştirildiğinden emin olun.
Bazı versiyonlarda araç kriko
noktaları kapaklı eşik panelleri
bulunur: ilk önce ilgili kriko
noktasının kapağını çekip çıkarın.
4. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin.
7. Bijon cıvatalarını takın.
8. Aracı indirin ve krikoyu çıkarın.

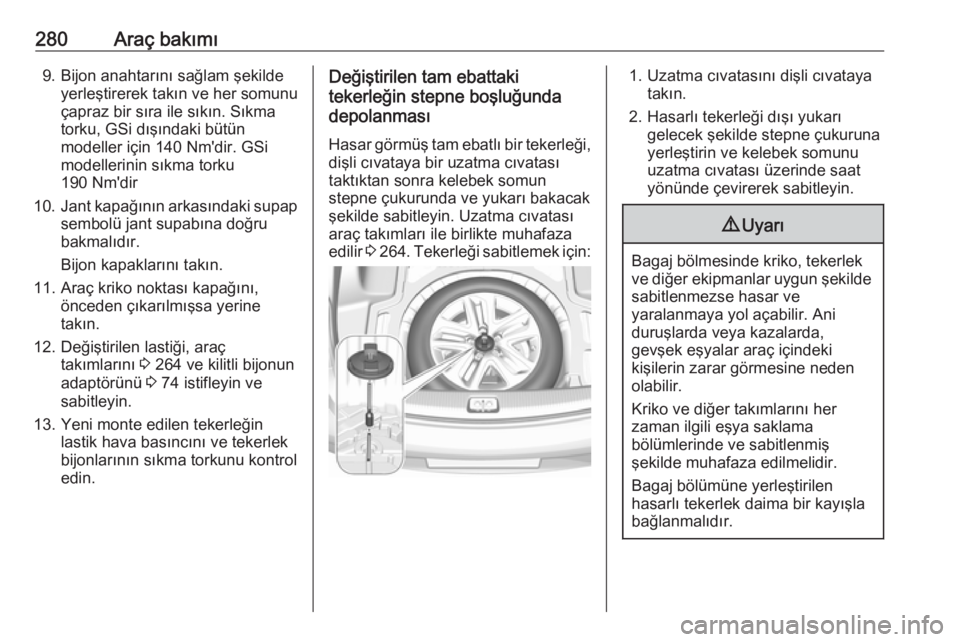

280Araç bakımı9. Bijon anahtarını sağlam şekildeyerleştirerek takın ve her somunu
çapraz bir sıra ile sıkın. Sıkma
torku, GSi dışındaki bütün modeller için 140 Nm'dir. GSi
modellerinin sıkma torku
190 Nm'dir
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Araç kriko noktası kapağını, önceden çıkarılmışsa yerine
takın.
12. Değiştirilen lastiği, araç takımlarını 3 264 ve kilitli bijonun
adaptörünü 3 74 istifleyin ve
sabitleyin.
13. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.Değiştirilen tam ebattaki
tekerleğin stepne boşluğunda
depolanması
Hasar görmüş tam ebatlı bir tekerleği, dişli cıvataya bir uzatma cıvatası
taktıktan sonra kelebek somun
stepne çukurunda ve yukarı bakacak
şekilde sabitleyin. Uzatma cıvatası
araç takımları ile birlikte muhafaza
edilir 3 264 . Tekerleği sabitlemek için:1. Uzatma cıvatasını dişli cıvataya
takın.
2. Hasarlı tekerleği dışı yukarı gelecek şekilde stepne çukurunayerleştirin ve kelebek somunu
uzatma cıvatası üzerinde saat
yönünde çevirerek sabitleyin.9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde
sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Kriko ve diğer takımlarını her
zaman ilgili eşya saklama
bölümlerinde ve sabitlenmiş
şekilde muhafaza edilmelidir.
Bagaj bölümüne yerleştirilen
hasarlı tekerlek daima bir kayışla
bağlanmalıdır.

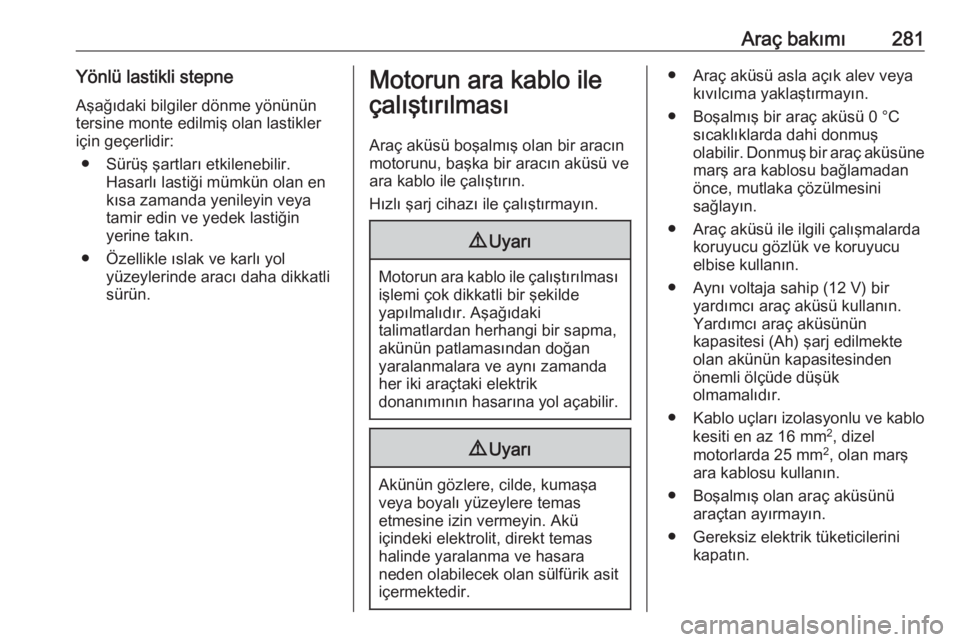

Araç bakımı281Yönlü lastikli stepne
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
● Sürüş şartları etkilenebilir. Hasarlı lastiği mümkün olan en
kısa zamanda yenileyin veya
tamir edin ve yedek lastiğin
yerine takın.
● Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.Motorun ara kablo ile
çalıştırılması
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.
Hızlı şarj cihazı ile çalıştırmayın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.
● Araç aküsü asla açık alev veya kıvılcıma yaklaştırmayın.
● Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir araç aküsüne
marş ara kablosu bağlamadan
önce, mutlaka çözülmesini
sağlayın.
● Araç aküsü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 V) bir yardımcı araç aküsü kullanın.
Yardımcı araç aküsünün
kapasitesi (Ah) şarj edilmekte
olan akünün kapasitesinden
önemli ölçüde düşük
olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş
ara kablosu kullanın.
● Boşalmış olan araç aküsünü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.

282Araç bakımı● Takviye çalışması yaptığınızsüre içinde araç aküsünün
üzerine eğilmeyin.
● Kablo kutup başlarından birisi diğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● El frenini çekin. Şanzımanı rölantiye alın, otomatik
şanzımanda P konumuna alın.
Her iki araç aküsünün artı kutup
koruyucu başlıklarını açın.
Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı araç aküsünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan araç aküsünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı araç aküsünün eksi
kutbuna bağlayın.
4. Siyah kablonun diğer ucunu, aracınızın motor bölmesindeki bir
araç şasi noktasına bağlayın.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde
yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca birer dakika
aralıklarla marş basılmalı ve marş
basma 15 saniyeden uzun sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık 3 dakika süreyle
rölantide çalıştırın.4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.

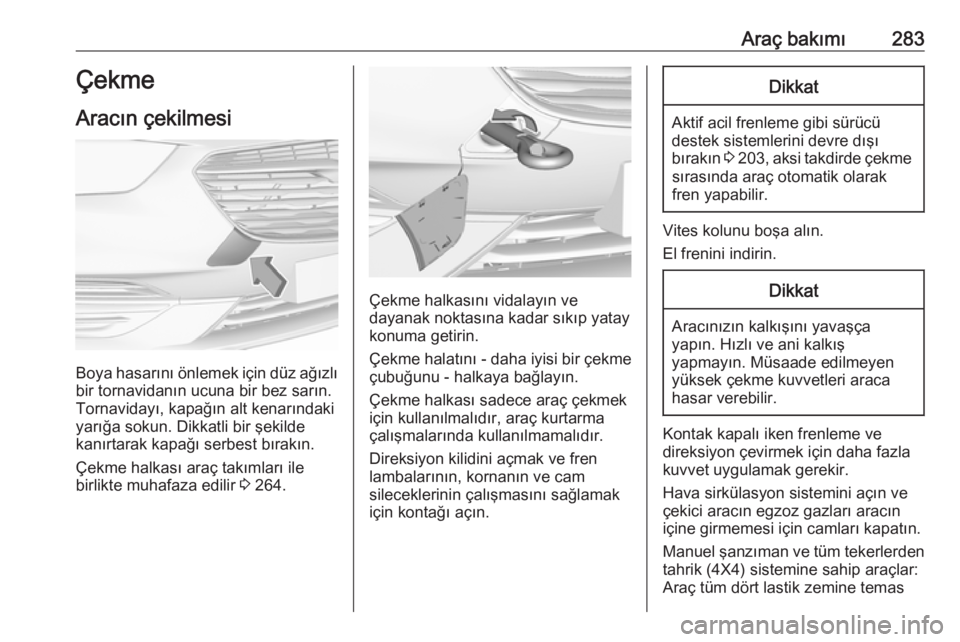

Araç bakımı283Çekme
Aracın çekilmesi
Boya hasarını önlemek için düz ağızlı bir tornavidanın ucuna bir bez sarın.
Tornavidayı, kapağın alt kenarındaki
yarığa sokun. Dikkatli bir şekilde
kanırtarak kapağı serbest bırakın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 264.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme
çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Dikkat
Aktif acil frenleme gibi sürücü destek sistemlerini devre dışı
bırakın 3 203 , aksi takdirde çekme
sırasında araç otomatik olarak
fren yapabilir.
Vites kolunu boşa alın.
El frenini indirin.
Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini açın ve
çekici aracın egzoz gazları aracın
içine girmemesi için camları kapatın.
Manuel şanzıman ve tüm tekerlerden tahrik (4X4) sistemine sahip araçlar:
Araç tüm dört lastik zemine temas

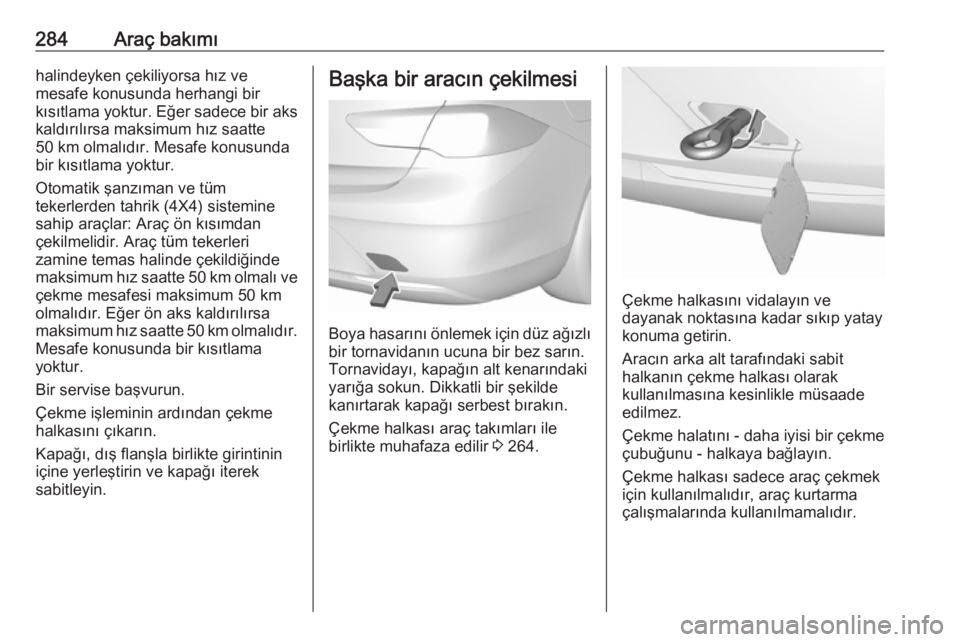

284Araç bakımıhalindeyken çekiliyorsa hız ve
mesafe konusunda herhangi bir
kısıtlama yoktur. Eğer sadece bir aks kaldırılırsa maksimum hız saatte
50 km olmalıdır. Mesafe konusunda
bir kısıtlama yoktur.
Otomatik şanzıman ve tüm
tekerlerden tahrik (4X4) sistemine
sahip araçlar: Araç ön kısımdan
çekilmelidir. Araç tüm tekerleri
zamine temas halinde çekildiğinde
maksimum hız saatte 50 km olmalı ve çekme mesafesi maksimum 50 km
olmalıdır. Eğer ön aks kaldırılırsa maksimum hız saatte 50 km olmalıdır.
Mesafe konusunda bir kısıtlama
yoktur.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, dış flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.Başka bir aracın çekilmesi
Boya hasarını önlemek için düz ağızlı bir tornavidanın ucuna bir bez sarın.
Tornavidayı, kapağın alt kenarındaki
yarığa sokun. Dikkatli bir şekilde
kanırtarak kapağı serbest bırakın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 264.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade
edilmez.
Çekme halatını - daha iyisi bir çekme
çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.

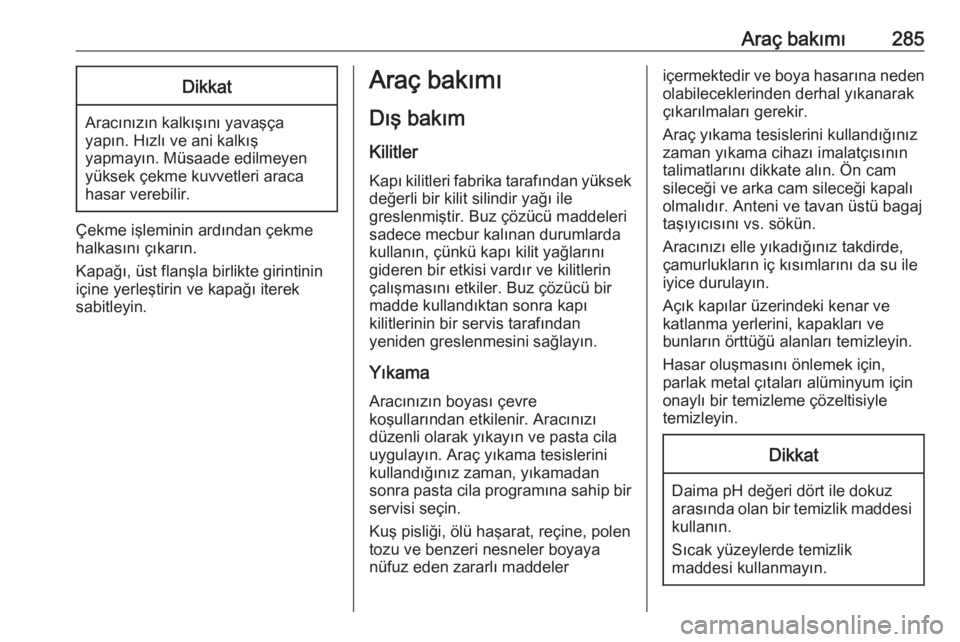

Araç bakımı285Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, üst flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.
Araç bakımı
Dış bakım
Kilitler Kapı kilitleri fabrika tarafından yüksekdeğerli bir kilit silindir yağı ile
greslenmiştir. Buz çözücü maddeleri
sadece mecbur kalınan durumlarda
kullanın, çünkü kapı kilit yağlarını gideren bir etkisi vardır ve kilitlerin
çalışmasını etkiler. Buz çözücü bir
madde kullandıktan sonra kapı
kilitlerinin bir servis tarafından
yeniden greslenmesini sağlayın.
Yıkama Aracınızın boyası çevre
koşullarından etkilenir. Aracınızı
düzenli olarak yıkayın ve pasta cila
uygulayın. Araç yıkama tesislerini kullandığınız zaman, yıkamadan
sonra pasta cila programına sahip bir
servisi seçin.
Kuş pisliği, ölü haşarat, reçine, polen
tozu ve benzeri nesneler boyaya
nüfuz eden zararlı maddeleriçermektedir ve boya hasarına neden
olabileceklerinden derhal yıkanarak
çıkarılmaları gerekir.
Araç yıkama tesislerini kullandığınız zaman yıkama cihazı imalatçısının
talimatlarını dikkate alın. Ön cam
sileceği ve arka cam sileceği kapalı
olmalıdır. Anteni ve tavan üstü bagaj
taşıyıcısını vs. sökün.
Aracınızı elle yıkadığınız takdirde,
çamurlukların iç kısımlarını da su ile
iyice durulayın.
Açık kapılar üzerindeki kenar ve
katlanma yerlerini, kapakları ve
bunların örttüğü alanları temizleyin.
Hasar oluşmasını önlemek için,
parlak metal çıtaları alüminyum için onaylı bir temizleme çözeltisiyle
temizleyin.Dikkat
Daima pH değeri dört ile dokuz
arasında olan bir temizlik maddesi
kullanın.
Sıcak yüzeylerde temizlik
maddesi kullanmayın.

286Araç bakımıMotor bölmesini buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Aracı iyice durulayın ve güderi ile
kurulayın. Güderiyi sık sık çalkalayın. Boya ve cam yüzeyler için ayrı güderi kullanın: Ön cam üzerinde
kalabilecek pasta cila kalıntıları
görüşü bozabilir.
Tüm kapıların menteşelerinin bir
servis tarafından greslenmesini
sağlayın.
Zift lekeleri asla sert cisimlerle
çıkarılmamalı. Bunun yerine zift
çıkarma spreyi ile derhal
temizlenmelidir.
Dış aydınlatma
Far ve lamba kapakları plastik
maddeden yapılmıştır. Buz kazıcı,
ovalama gerektiren veya aşındırıcı
temizleme maddelerini kullanmayın ve kuru temizleme yapmayın.Pasta ve cila
Araca düzenli aralıklar ile vaks
uygulayın (en geç su
boncuklaşmadığı zaman). Aksi
takdirde boya kurur.
Cilalama, sadece boyalı yüzey
üzerindeki katı birikintiler kaportaya
yapıştığı veya boya matlaşıp kötü bir görüntü kazandığı zaman gerekli olur.
Silikonlu araç cilası, pastalamayı
gerektirmeyecek şekilde koruyucu bir
tabaka oluşturur.
Plastik karoseri parçalarına pasta ve
cila uygulamayın.
Camlar ve cam silecek lastikleri
Sileceklerin bölgesinde iş yapmadan
önce silecekleri kapatın.
Haşere temizleyici ve cam temizleyici ile birlikte yumuşak, iz bırakmayan bir bez veya güderi kullanın.
Arka camı içerinden temizlerken,
hasarı önlemek için her zaman ısıtma
elemanına paralel hareketlerle silin.
Buzların mekanik olarak
temizlenmesi için keskin kenarlı buz
kazıma aleti kullanın. Kazıyıcınınaltına pislik girmemesi ve camı
çizmemesi için kazıyıcıyı cama iyice
bastırın.
Yağlanan silecek lastiklerini,
yumuşak bir bez ve cam temizleyici
ile temizleyin.
Yumuşak bir bez ve cam temizleme
maddesi kullanarak, silecek
lastiklerindeki kirleri temizleyin.
Ayrıca, mum, böcek kalıntıları ve
benzeri gibi artıkları da camdan
mutlaka temizleyin.
Buz kalıntıları, kirlilik ve camların
sürekli kuruyken silinmesi, silecek
lastiklerine zarar verir, hatta onları
tahrip eder.
Sürgülü açılır tavan (Sunroof) Temizlik esnasında asla aşındırıcı,
çözücü, tahriş edici (örn. boya
çıkarıcı, aseton içeren çözücüler vb.),
asit içeren veya sert alkalik maddeler
ve aşındırıcı köpükler kullanmayın.
Sürgülü açılır tavana pasta ve cila
uygulamayın.

Araç bakımı287Jantlar ve lastiklerYüksek basınçlı püskürtme aletlerinikullanmayın.
Jantların temizlenmesi için sertlik
(pH) değeri nötr olan bir jant
temizleyicisi kullanın.
Jantlar boyalı olduğundan,
karoseride kullanılan maddeler ile
aynı işleme tabi tutulabilirler.
Boya hasarları
Ufak boya hasarları üzerinde
paslanma başlamadan önce rötuş
boyasının uygulanması gerekir. Daha
büyük hasar ve paslanmış alan söz
konusu olduğunda bir servise
başvurun.
Aracın alt gövdesi Araç alt gövdesinin bazı bölgeleri
PVC ile kaplıyken, kritik olan diğer bölgeler ise sürekli koruyucu bir mum kaplama ile korunmuştur.
Bu nedenle yıkamadan sonra
aracınızın altını kontrol ettirin ve
gerekirse koruyucu mum kaplama ile
kaplatın.Bitümlü ve kauçuklu maddeler PVC
kaplamayı bozabilir. Araç altındaki
çalışmaların bir servis tarafından
yapılmasını tavsiye ederiz.
Kış mevsiminden önce ve sonra araç
alt gövdesini yıkayın ve koruyucu
mum kaplamayı kontrol edin.
Sıvı gaz sistemi9 Tehlike
Sıvı gaz havadan daha ağır
olduğundan, dip noktalarında
toplanabilir.
Aracın altında bir çukurda onarım
çalışması yaparken dikkat edin.
Boyama çalışmalarında ve 60 °C'nin
üstündeki sıcaklıklarda bir kurutma kabini kullanıldığında, sıvı gaz
deposu çıkartılmalıdır.
Sıvı gaz sisteminde herhangi bir
değişiklik yapılmamalıdır.
Karavan/römork çekme ekipmanı
Topuzlu bağlama çubuğunu buhar
püskürtücü temizleyiciler veya diğer
yüksek basınçlı temizleme cihazları
ile temizlemeyin.
Hava klapesi
Ön tampondaki hava klapesini doğru
çalışması için temizleyin.
İç bakım İç bölüm ve döşemeler
Gösterge paneli kaplaması ve trim
kaplamalar dahil, aracın içini kuru bir
bez ve iç bakım temizleyici maddeleri ile temizleyin.
Deri döşemeyi berrak su ve yumuşak bir bezle silin. Aşırı kirlenmelerde deri
bakım malzemesi kullanın.
Gösterge grubu ve ekranların
koruyucu camını sadece yumuşak bir
nemli bezle temizleyin. Gerekirse
hafif bir sabun çözeltisi kullanın.

288Araç bakımıKumaş kaplamaları, elektrik
süpürgesi ve fırça ile temizleyin.
Lekeleri çıkarmak için döşeme
temizleyicisi kullanın.
Giysi kumaşlarının boyaları çıkabilir.
Bu durumda özellikler açık renkli
döşemelerde gözle görünen renk
bozulmaları oluşabilir. Çıkartılabilen
lekeler ve renk bozulmaları mümkün
olduğu kadar erken giderilmelidir.
Temizleme için ılık su veya iç bakım
temizleyici maddeleri yeterlidir.Dikkat
Giysilerin açık konumdaki
amerikan fermuarlarının (cırt bant)
koltuk kaplamalarına zarar
verebileceğinden dolayı amerikan
fermuarlarını (cırt bant) kapatın.
Aynı durum keskin kenarlara sahip (örn. fermuar, kemer) giysiler veya
iğne vb. aksesuarlı jeans modelleri
için de geçerlidir.
Plastik ve kauçuk parçalar
Plastik ve kauçuk parçalar araç
gövdesinin temizliğinde kullanılan
aynı temizleme maddesi ile
temizlenebilir. Gerekirse iç bakım
temizleyici maddesi kullanın. Başka
maddeler kullanmayın. Özellikle de
çözeltiler veya benzin kullanmayın.
Yüksek basınçlı püskürtme aletlerini
kullanmayın.
