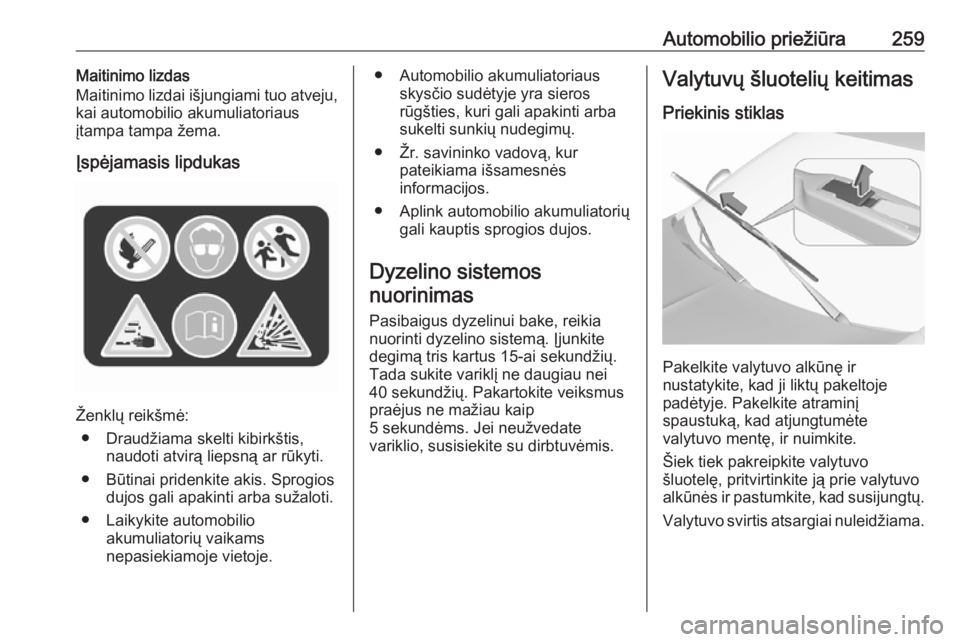

Automobilio priežiūra259Maitinimo lizdas
Maitinimo lizdai išjungiami tuo atveju,
kai automobilio akumuliatoriaus
įtampa tampa žema.
Įspėjamasis lipdukas
Ženklų reikšmė: ● Draudžiama skelti kibirkštis, naudoti atvirą liepsną ar rūkyti.
● Būtinai pridenkite akis. Sprogios dujos gali apakinti arba sužaloti.
● Laikykite automobilio akumuliatorių vaikams
nepasiekiamoje vietoje.
● Automobilio akumuliatoriaus skysčio sudėtyje yra sieros
rūgšties, kuri gali apakinti arba
sukelti sunkių nudegimų.
● Žr. savininko vadovą, kur pateikiama išsamesnės
informacijos.
● Aplink automobilio akumuliatorių gali kauptis sprogios dujos.
Dyzelino sistemos nuorinimas
Pasibaigus dyzelinui bake, reikia
nuorinti dyzelino sistemą. Įjunkite
degimą tris kartus 15-ai sekundžių.
Tada sukite variklį ne daugiau nei
40 sekundžių. Pakartokite veiksmus praėjus ne mažiau kaip
5 sekundėms. Jei neužvedate
variklio, susisiekite su dirbtuvėmis.Valytuvų šluotelių keitimas
Priekinis stiklas
Pakelkite valytuvo alkūnę ir
nustatykite, kad ji liktų pakeltoje
padėtyje. Pakelkite atraminį
spaustuką, kad atjungtumėte
valytuvo mentę, ir nuimkite.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.

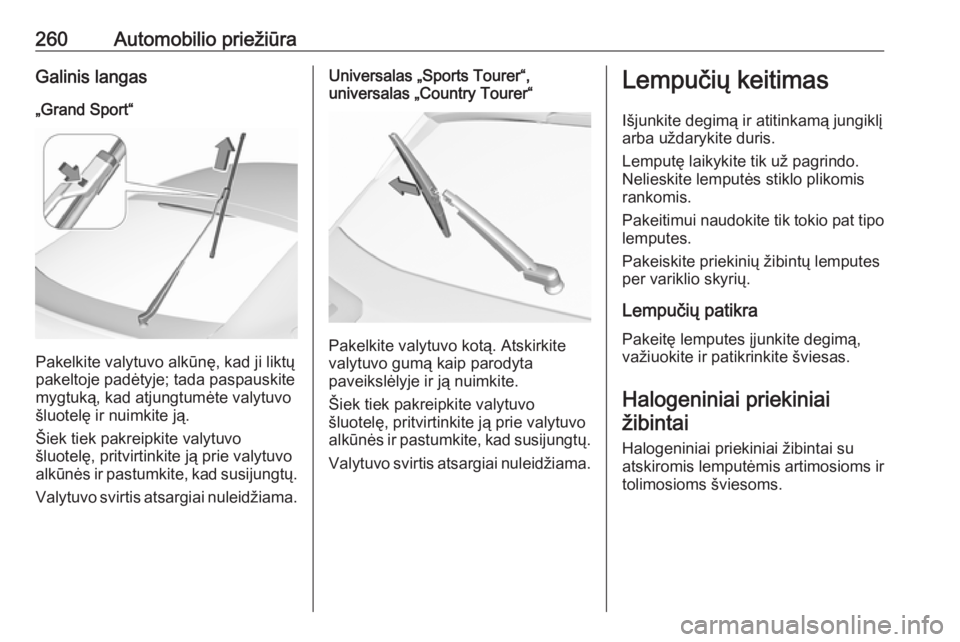

260Automobilio priežiūraGalinis langas„Grand Sport“
Pakelkite valytuvo alkūnę, kad ji liktų
pakeltoje padėtyje; tada paspauskite
mygtuką, kad atjungtumėte valytuvo
šluotelę ir nuimkite ją.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Pakelkite valytuvo kotą. Atskirkite
valytuvo gumą kaip parodyta
paveikslėlyje ir ją nuimkite.
Šiek tiek pakreipkite valytuvo
šluotelę, pritvirtinkite ją prie valytuvo
alkūnės ir pastumkite, kad susijungtų.
Valytuvo svirtis atsargiai nuleidžiama.
Lempučių keitimas
Išjunkite degimą ir atitinkamą jungiklį
arba uždarykite duris.
Lemputę laikykite tik už pagrindo.
Nelieskite lemputės stiklo plikomis
rankomis.
Pakeitimui naudokite tik tokio pat tipo
lemputes.
Pakeiskite priekinių žibintų lemputes
per variklio skyrių.
Lempučių patikra
Pakeitę lemputes įjunkite degimą,
važiuokite ir patikrinkite šviesas.
Halogeniniai priekiniaižibintai
Halogeniniai priekiniai žibintai su
atskiromis lemputėmis artimosioms ir tolimosioms šviesoms.

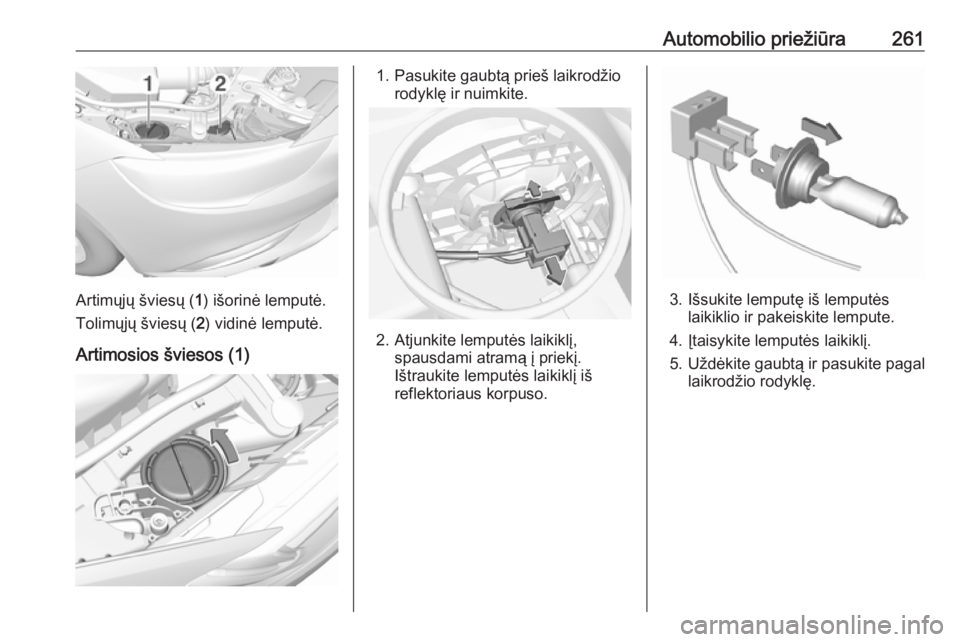

Automobilio priežiūra261
Artimųjų šviesų (1) išorinė lemputė.
Tolimųjų šviesų ( 2) vidinė lemputė.
Artimosios šviesos (1)
1. Pasukite gaubtą prieš laikrodžio rodyklę ir nuimkite.
2. Atjunkite lemputės laikiklį, spausdami atramą į priekį.
Ištraukite lemputės laikiklį iš
reflektoriaus korpuso.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įtaisykite lemputės laikiklį.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

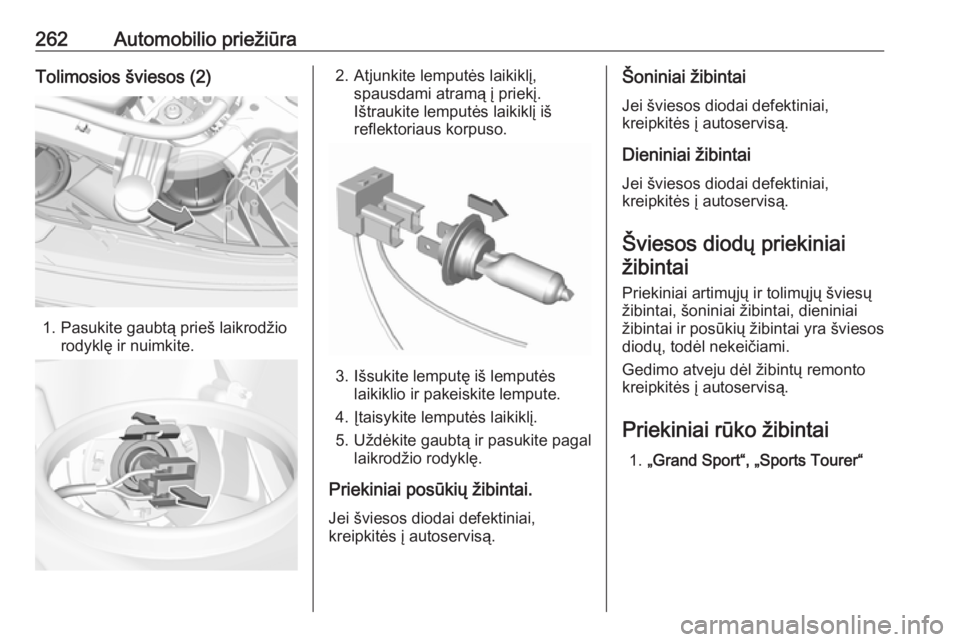

262Automobilio priežiūraTolimosios šviesos (2)
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Atjunkite lemputės laikiklį, spausdami atramą į priekį.
Ištraukite lemputės laikiklį iš
reflektoriaus korpuso.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įtaisykite lemputės laikiklį.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Priekiniai posūkių žibintai. Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šoniniai žibintai
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Dieniniai žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniai žibintai
Priekiniai artimųjų ir tolimųjų šviesų
žibintai, šoniniai žibintai, dieniniai
žibintai ir posūkių žibintai yra šviesos
diodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Priekiniai rūko žibintai 1. „Grand Sport“, „Sports Tourer“

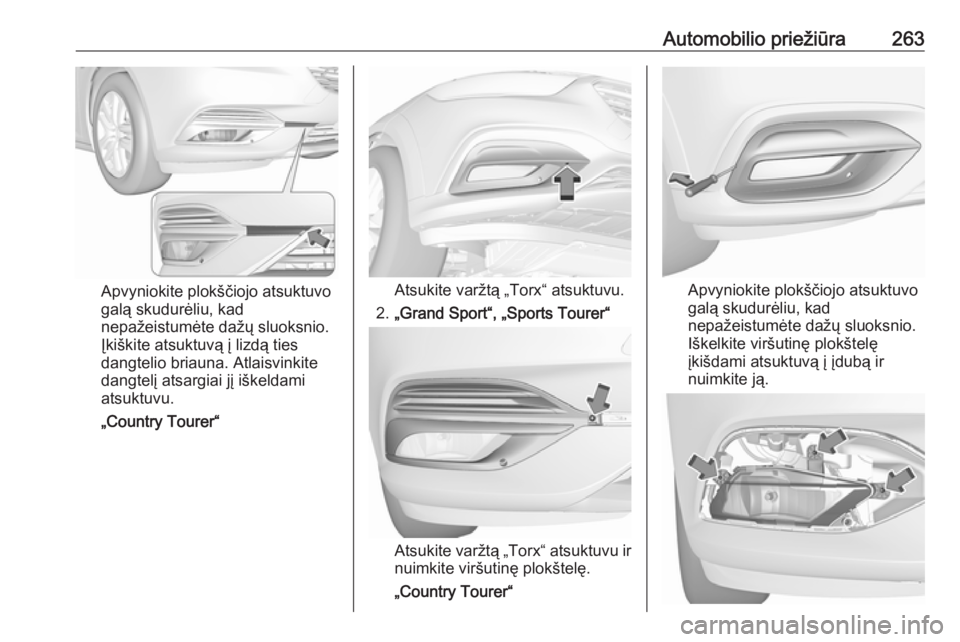

Automobilio priežiūra263
Apvyniokite plokščiojo atsuktuvo
galą skudurėliu, kad
nepažeistumėte dažų sluoksnio.
Įkiškite atsuktuvą į lizdą ties
dangtelio briauna. Atlaisvinkite
dangtelį atsargiai jį iškeldami
atsuktuvu.
„Country Tourer“Atsukite varžtą „Torx“ atsuktuvu.
2. „Grand Sport“, „Sports Tourer“
Atsukite varžtą „Torx“ atsuktuvu ir
nuimkite viršutinę plokštelę.
„Country Tourer“
Apvyniokite plokščiojo atsuktuvo
galą skudurėliu, kad
nepažeistumėte dažų sluoksnio. Iškelkite viršutinę plokštelę
įkišdami atsuktuvą į įdubą ir
nuimkite ją.

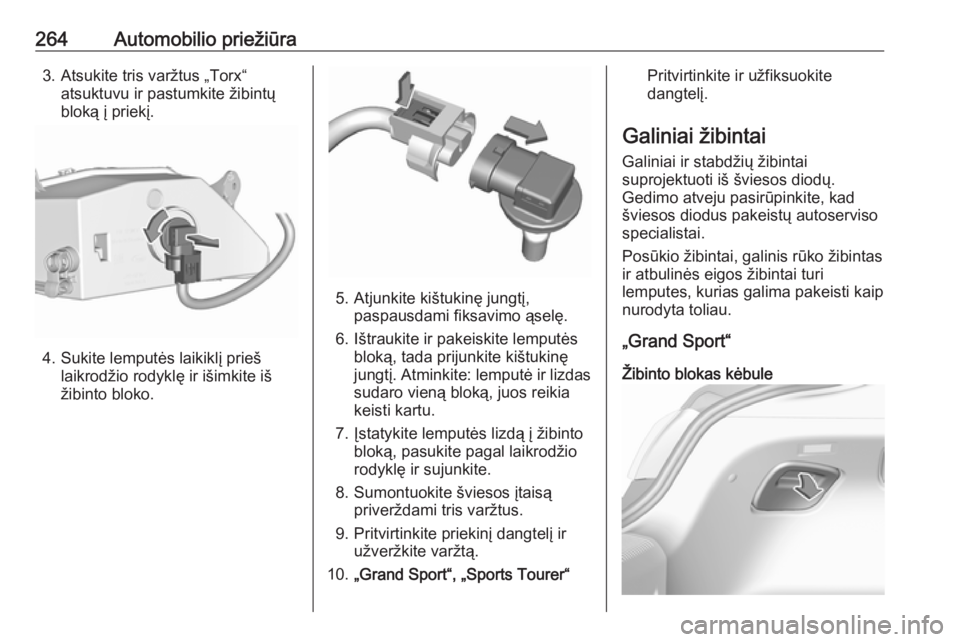

264Automobilio priežiūra3. Atsukite tris varžtus „Torx“atsuktuvu ir pastumkite žibintų
bloką į priekį.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
5. Atjunkite kištukinę jungtį, paspausdami fiksavimo ąselę.
6. Ištraukite ir pakeiskite lemputės bloką, tada prijunkite kištukinę
jungtį. Atminkite: lemputė ir lizdas
sudaro vieną bloką, juos reikia
keisti kartu.
7. Įstatykite lemputės lizdą į žibinto bloką, pasukite pagal laikrodžio
rodyklę ir sujunkite.
8. Sumontuokite šviesos įtaisą priverždami tris varžtus.
9. Pritvirtinkite priekinį dangtelį ir užveržkite varžtą.
10. „Grand Sport“, „Sports Tourer“
Pritvirtinkite ir užfiksuokite
dangtelį.
Galiniai žibintai Galiniai ir stabdžių žibintai
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso
specialistai.
Posūkio žibintai, galinis rūko žibintas
ir atbulinės eigos žibintai turi
lemputes, kurias galima pakeisti kaip
nurodyta toliau.
„Grand Sport“
Žibinto blokas kėbule

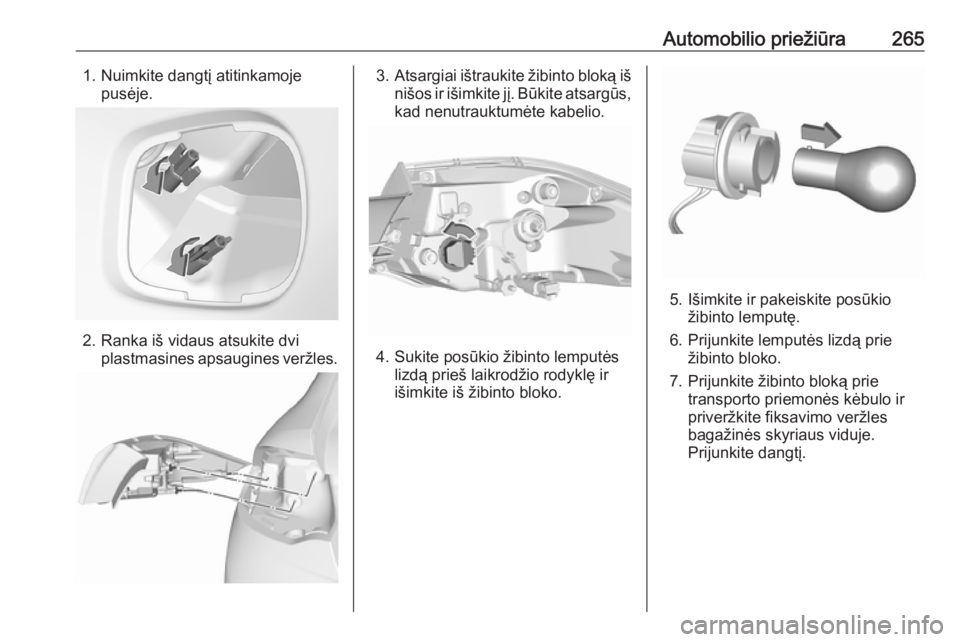

Automobilio priežiūra2651. Nuimkite dangtį atitinkamojepusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Būkite atsargūs,
kad nenutrauktumėte kabelio.
4. Sukite posūkio žibinto lemputės lizdą prieš laikrodžio rodyklę ir
išimkite iš žibinto bloko.
5. Išimkite ir pakeiskite posūkio žibinto lemputę.
6. Prijunkite lemputės lizdą prie žibinto bloko.
7. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite fiksavimo veržles
bagažinės skyriaus viduje.
Prijunkite dangtį.

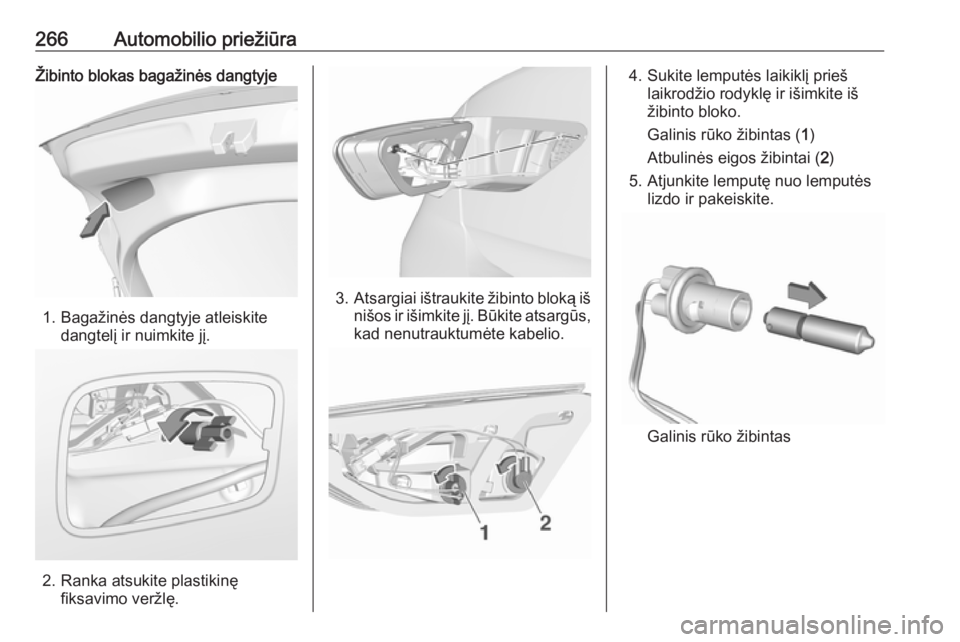

266Automobilio priežiūraŽibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskitedangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Būkite atsargūs,
kad nenutrauktumėte kabelio.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
Galinis rūko žibintas

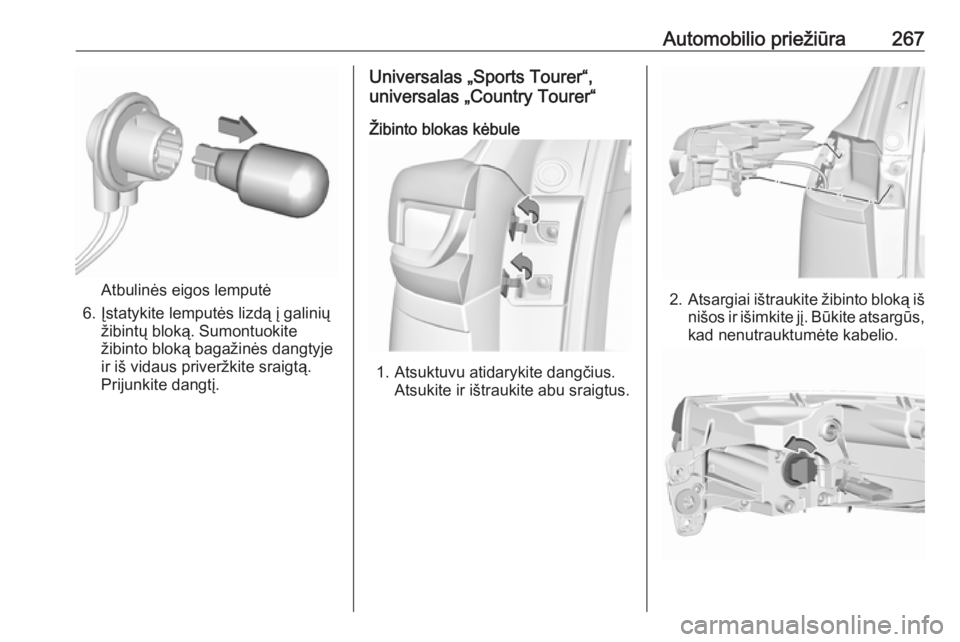

Automobilio priežiūra267
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Žibinto blokas kėbule
1. Atsuktuvu atidarykite dangčius. Atsukite ir ištraukite abu sraigtus.
2.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Būkite atsargūs,
kad nenutrauktumėte kabelio.

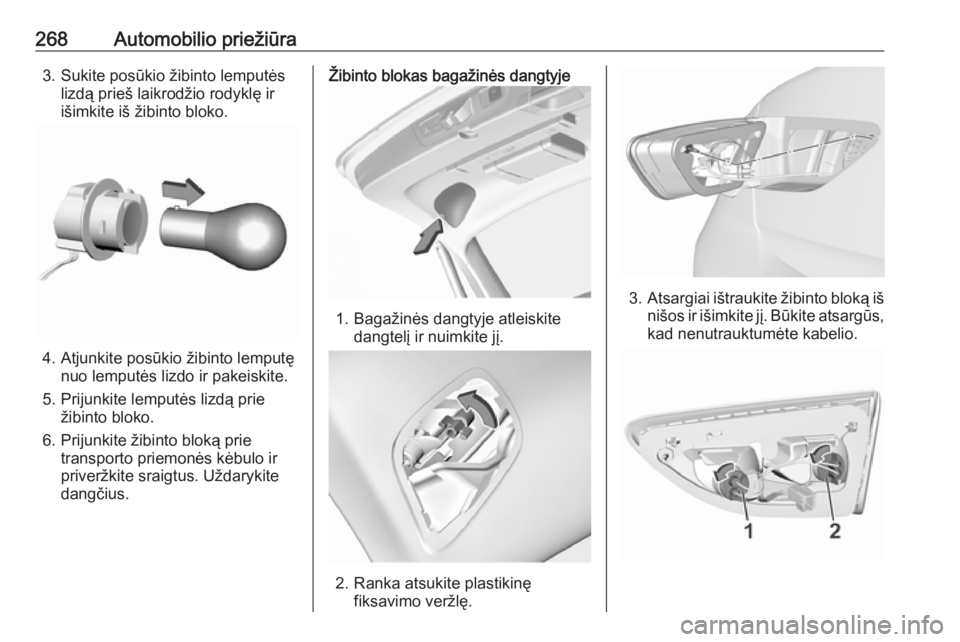

268Automobilio priežiūra3. Sukite posūkio žibinto lemputėslizdą prieš laikrodžio rodyklę irišimkite iš žibinto bloko.
4. Atjunkite posūkio žibinto lemputę nuo lemputės lizdo ir pakeiskite.
5. Prijunkite lemputės lizdą prie žibinto bloko.
6. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite sraigtus. Uždarykite
dangčius.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Būkite atsargūs,
kad nenutrauktumėte kabelio.
