OPEL INSIGNIA BREAK 2019.5 Savininko vadovas (in Lithuanian)

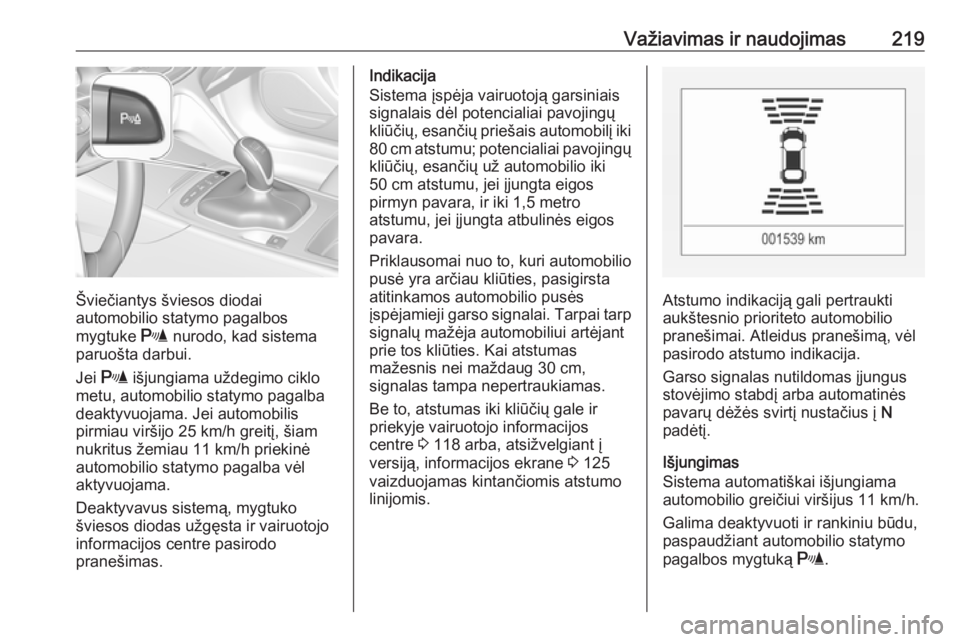

Važiavimas ir naudojimas219
Šviečiantys šviesos diodai
automobilio statymo pagalbos
mygtuke r nurodo, kad sistema
paruošta darbui.
Jei r išjungiama uždegimo ciklo
metu, automobilio statymo pagalba
deaktyvuojama. Jei automobilis
pirmiau viršijo 25 km/h greitį, šiam
nukritus žemiau 11 km/h priekinė
automobilio statymo pagalba vėl
aktyvuojama.
Deaktyvavus sistemą, mygtuko
šviesos diodas užgęsta ir vairuotojo
informacijos centre pasirodo
pranešimas.
Indikacija
Sistema įspėja vairuotoją garsiniais signalais dėl potencialiai pavojingų
kliūčių, esančių priešais automobilį iki
80 cm atstumu; potencialiai pavojingų
kliūčių, esančių už automobilio iki
50 cm atstumu, jei įjungta eigos
pirmyn pavara, ir iki 1,5 metro
atstumu, jei įjungta atbulinės eigos
pavara.
Priklausomai nuo to, kuri automobilio
pusė yra arčiau kliūties, pasigirsta
atitinkamos automobilio pusės
įspėjamieji garso signalai. Tarpai tarp signalų mažėja automobiliui artėjant
prie tos kliūties. Kai atstumas
mažesnis nei maždaug 30 cm,
signalas tampa nepertraukiamas.
Be to, atstumas iki kliūčių gale ir
priekyje vairuotojo informacijos
centre 3 118 arba, atsižvelgiant į
versiją, informacijos ekrane 3 125
vaizduojamas kintančiomis atstumo
linijomis.
Atstumo indikaciją gali pertraukti aukštesnio prioriteto automobilio
pranešimai. Atleidus pranešimą, vėl
pasirodo atstumo indikacija.
Garso signalas nutildomas įjungus
stovėjimo stabdį arba automatinės
pavarų dėžės svirtį nustačius į N
padėtį.
Išjungimas
Sistema automatiškai išjungiama
automobilio greičiui viršijus 11 km/h.
Galima deaktyvuoti ir rankiniu būdu,
paspaudžiant automobilio statymo
pagalbos mygtuką r.

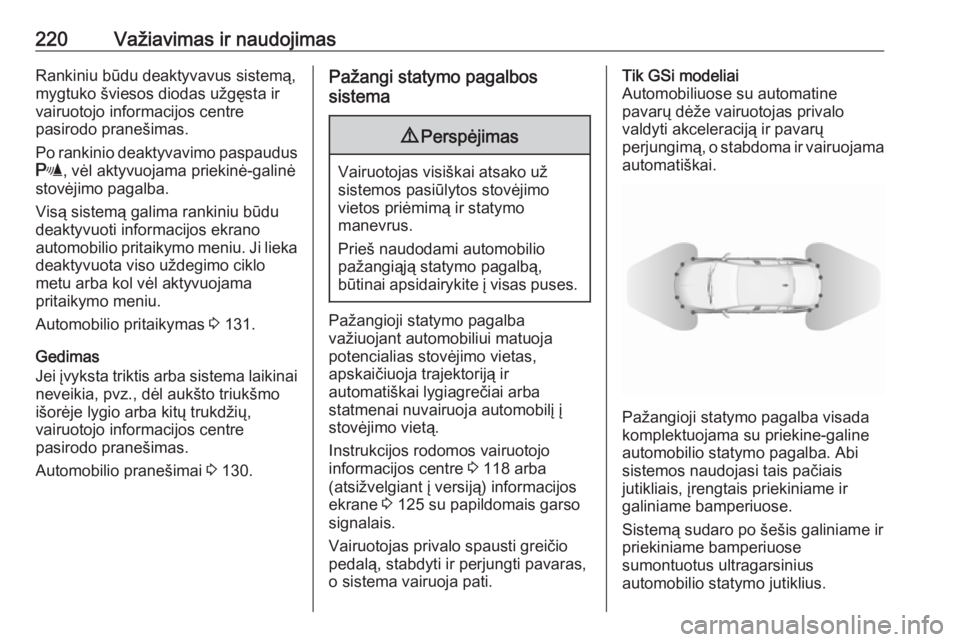

220Važiavimas ir naudojimasRankiniu būdu deaktyvavus sistemą,mygtuko šviesos diodas užgęsta ir
vairuotojo informacijos centre
pasirodo pranešimas.
Po rankinio deaktyvavimo paspaudus
r , vėl aktyvuojama priekinė-galinė
stovėjimo pagalba.
Visą sistemą galima rankiniu būdu
deaktyvuoti informacijos ekrano
automobilio pritaikymo meniu. Ji lieka deaktyvuota viso uždegimo ciklo
metu arba kol vėl aktyvuojama
pritaikymo meniu.
Automobilio pritaikymas 3 131.
Gedimas
Jei įvyksta triktis arba sistema laikinai neveikia, pvz., dėl aukšto triukšmo
išorėje lygio arba kitų trukdžių,
vairuotojo informacijos centre
pasirodo pranešimas.
Automobilio pranešimai 3 130.Pažangi statymo pagalbos
sistema9 Perspėjimas
Vairuotojas visiškai atsako už
sistemos pasiūlytos stovėjimo
vietos priėmimą ir statymo
manevrus.
Prieš naudodami automobilio
pažangiąją statymo pagalbą,
būtinai apsidairykite į visas puses.
Pažangioji statymo pagalba
važiuojant automobiliui matuoja
potencialias stovėjimo vietas,
apskaičiuoja trajektoriją ir
automatiškai lygiagrečiai arba
statmenai nuvairuoja automobilį į
stovėjimo vietą.
Instrukcijos rodomos vairuotojo
informacijos centre 3 118 arba
(atsižvelgiant į versiją) informacijos
ekrane 3 125 su papildomais garso
signalais.
Vairuotojas privalo spausti greičio
pedalą, stabdyti ir perjungti pavaras,
o sistema vairuoja pati.
Tik GSi modeliai
Automobiliuose su automatine
pavarų dėže vairuotojas privalo
valdyti akceleraciją ir pavarų
perjungimą, o stabdoma ir vairuojama automatiškai.
Pažangioji statymo pagalba visada
komplektuojama su priekine-galine
automobilio statymo pagalba. Abi sistemos naudojasi tais pačiais
jutikliais, įrengtais priekiniame ir
galiniame bamperiuose.
Sistemą sudaro po šešis galiniame ir
priekiniame bamperiuose
sumontuotus ultragarsinius
automobilio statymo jutiklius.

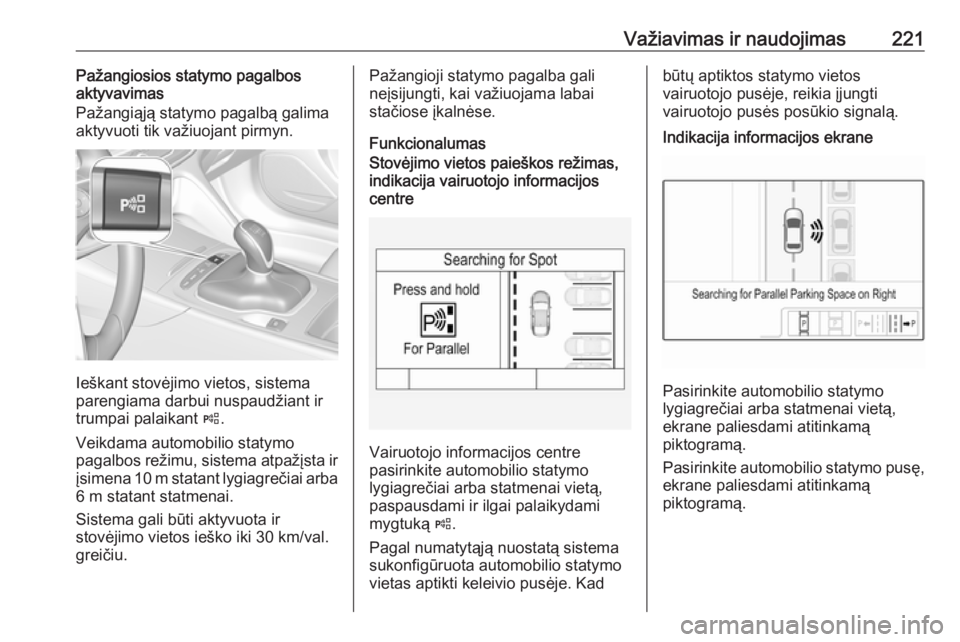

Važiavimas ir naudojimas221Pažangiosios statymo pagalbos
aktyvavimas
Pažangiąją statymo pagalbą galima
aktyvuoti tik važiuojant pirmyn.
Ieškant stovėjimo vietos, sistema
parengiama darbui nuspaudžiant ir
trumpai palaikant (.
Veikdama automobilio statymo
pagalbos režimu, sistema atpažįsta ir įsimena 10 m statant lygiagrečiai arba
6 m statant statmenai.
Sistema gali būti aktyvuota ir
stovėjimo vietos ieško iki 30 km/val.
greičiu.
Pažangioji statymo pagalba gali
neįsijungti, kai važiuojama labai
stačiose įkalnėse.
FunkcionalumasStovėjimo vietos paieškos režimas,
indikacija vairuotojo informacijos
centre
Vairuotojo informacijos centre
pasirinkite automobilio statymo
lygiagrečiai arba statmenai vietą,
paspausdami ir ilgai palaikydami
mygtuką (.
Pagal numatytąją nuostatą sistema
sukonfigūruota automobilio statymo
vietas aptikti keleivio pusėje. Kad
būtų aptiktos statymo vietos
vairuotojo pusėje, reikia įjungti
vairuotojo pusės posūkio signalą.Indikacija informacijos ekrane
Pasirinkite automobilio statymo
lygiagrečiai arba statmenai vietą,
ekrane paliesdami atitinkamą
piktogramą.
Pasirinkite automobilio statymo pusę, ekrane paliesdami atitinkamą
piktogramą.

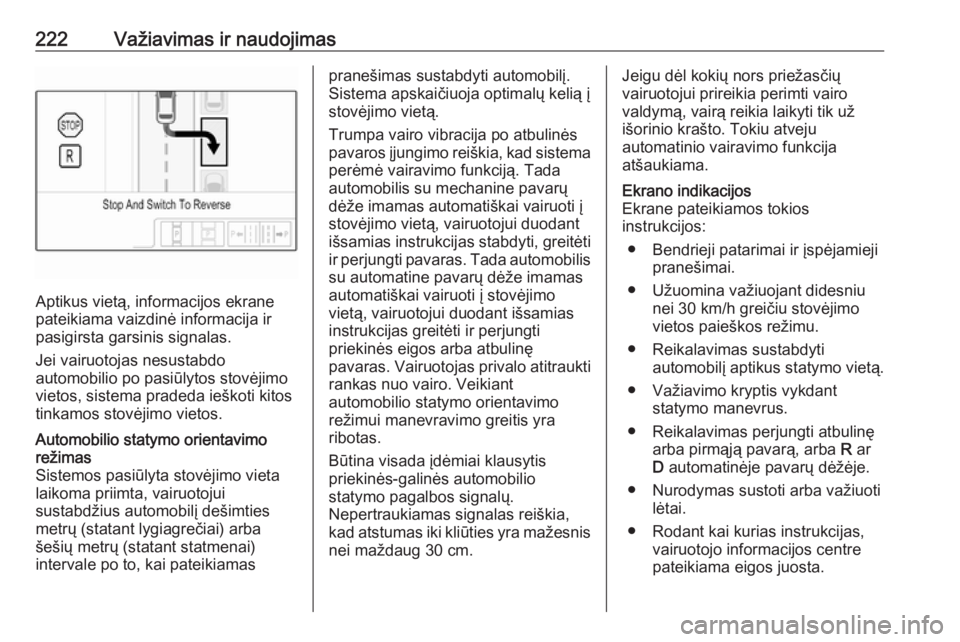

222Važiavimas ir naudojimas
Aptikus vietą, informacijos ekrane
pateikiama vaizdinė informacija ir
pasigirsta garsinis signalas.
Jei vairuotojas nesustabdo
automobilio po pasiūlytos stovėjimo
vietos, sistema pradeda ieškoti kitos
tinkamos stovėjimo vietos.
Automobilio statymo orientavimo
režimas
Sistemos pasiūlyta stovėjimo vieta
laikoma priimta, vairuotojui
sustabdžius automobilį dešimties
metrų (statant lygiagrečiai) arba
šešių metrų (statant statmenai)
intervale po to, kai pateikiamaspranešimas sustabdyti automobilį.
Sistema apskaičiuoja optimalų kelią į
stovėjimo vietą.
Trumpa vairo vibracija po atbulinės
pavaros įjungimo reiškia, kad sistema
perėmė vairavimo funkciją. Tada
automobilis su mechanine pavarų
dėže imamas automatiškai vairuoti į stovėjimo vietą, vairuotojui duodant
išsamias instrukcijas stabdyti, greitėti ir perjungti pavaras. Tada automobilis
su automatine pavarų dėže imamas
automatiškai vairuoti į stovėjimo
vietą, vairuotojui duodant išsamias
instrukcijas greitėti ir perjungti
priekinės eigos arba atbulinę
pavaras. Vairuotojas privalo atitraukti
rankas nuo vairo. Veikiant
automobilio statymo orientavimo
režimui manevravimo greitis yra
ribotas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos signalų.
Nepertraukiamas signalas reiškia,
kad atstumas iki kliūties yra mažesnis nei maždaug 30 cm.Jeigu dėl kokių nors priežasčių
vairuotojui prireikia perimti vairo
valdymą, vairą reikia laikyti tik už
išorinio krašto. Tokiu atveju
automatinio vairavimo funkcija
atšaukiama.Ekrano indikacijos
Ekrane pateikiamos tokios
instrukcijos:
● Bendrieji patarimai ir įspėjamieji pranešimai.
● Užuomina važiuojant didesniu nei 30 km/h greičiu stovėjimo
vietos paieškos režimu.
● Reikalavimas sustabdyti automobilį aptikus statymo vietą.
● Važiavimo kryptis vykdant statymo manevrus.
● Reikalavimas perjungti atbulinę arba pirmąją pavarą, arba R ar
D automatinėje pavarų dėžėje.
● Nurodymas sustoti arba važiuoti lėtai.
● Rodant kai kurias instrukcijas, vairuotojo informacijos centrepateikiama eigos juosta.

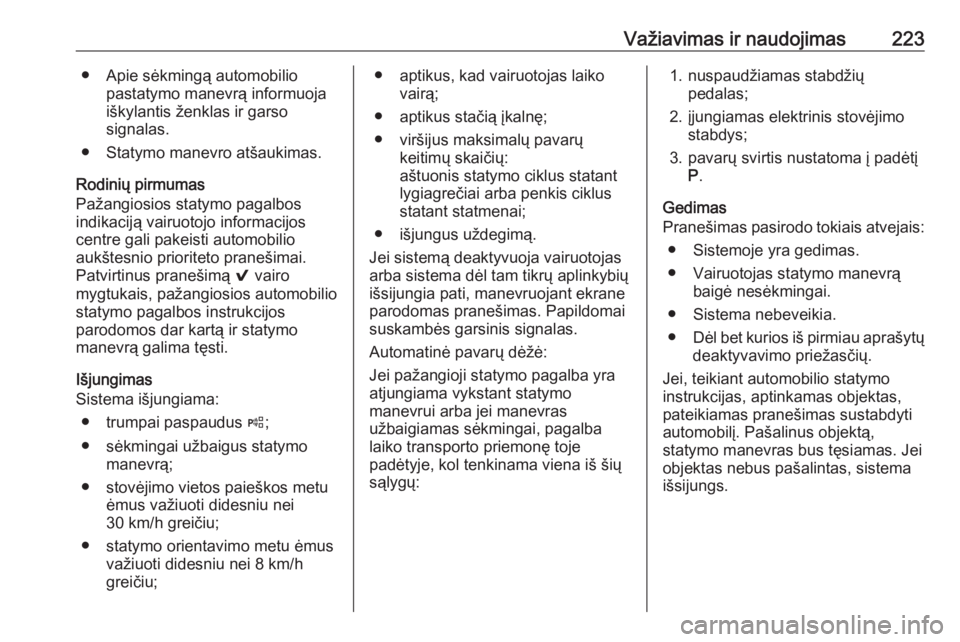

Važiavimas ir naudojimas223● Apie sėkmingą automobiliopastatymo manevrą informuoja
iškylantis ženklas ir garso
signalas.
● Statymo manevro atšaukimas.
Rodinių pirmumas
Pažangiosios statymo pagalbos
indikaciją vairuotojo informacijos centre gali pakeisti automobilio
aukštesnio prioriteto pranešimai. Patvirtinus pranešimą 9 vairo
mygtukais, pažangiosios automobilio
statymo pagalbos instrukcijos
parodomos dar kartą ir statymo
manevrą galima tęsti.
Išjungimas
Sistema išjungiama:
● trumpai paspaudus (;
● sėkmingai užbaigus statymo manevrą;
● stovėjimo vietos paieškos metu ėmus važiuoti didesniu nei
30 km/h greičiu;
● statymo orientavimo metu ėmus važiuoti didesniu nei 8 km/h
greičiu;● aptikus, kad vairuotojas laiko vairą;
● aptikus stačią įkalnę;
● viršijus maksimalų pavarų keitimų skaičių:
aštuonis statymo ciklus statant
lygiagrečiai arba penkis ciklus
statant statmenai;
● išjungus uždegimą.
Jei sistemą deaktyvuoja vairuotojas
arba sistema dėl tam tikrų aplinkybių
išsijungia pati, manevruojant ekrane
parodomas pranešimas. Papildomai
suskambės garsinis signalas.
Automatinė pavarų dėžė:
Jei pažangioji statymo pagalba yra
atjungiama vykstant statymo
manevrui arba jei manevras
užbaigiamas sėkmingai, pagalba
laiko transporto priemonę toje
padėtyje, kol tenkinama viena iš šių sąlygų:1. nuspaudžiamas stabdžių pedalas;
2. įjungiamas elektrinis stovėjimo stabdys;
3. pavarų svirtis nustatoma į padėtį P.
Gedimas
Pranešimas pasirodo tokiais atvejais:
● Sistemoje yra gedimas.
● Vairuotojas statymo manevrą baigė nesėkmingai.
● Sistema nebeveikia.
● Dėl bet kurios iš pirmiau aprašytų
deaktyvavimo priežasčių.
Jei, teikiant automobilio statymo
instrukcijas, aptinkamas objektas,
pateikiamas pranešimas sustabdyti
automobilį. Pašalinus objektą,
statymo manevras bus tęsiamas. Jei
objektas nebus pašalintas, sistema
išsijungs.

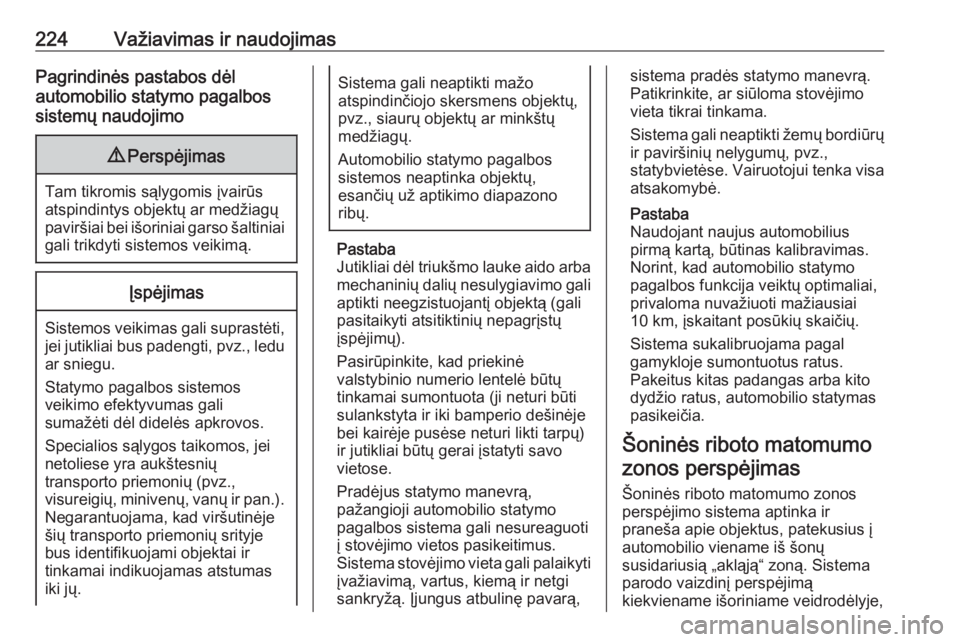

224Važiavimas ir naudojimasPagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Įspėjimas
Sistemos veikimas gali suprastėti,jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono
ribų.
Pastaba
Jutikliai dėl triukšmo lauke aido arba mechaninių dalių nesulygiavimo gali
aptikti neegzistuojantį objektą (gali
pasitaikyti atsitiktinių nepagrįstų
įspėjimų).
Pasirūpinkite, kad priekinė
valstybinio numerio lentelė būtų
tinkamai sumontuota (ji neturi būti
sulankstyta ir iki bamperio dešinėje
bei kairėje pusėse neturi likti tarpų)
ir jutikliai būtų gerai įstatyti savo
vietose.
Pradėjus statymo manevrą,
pažangioji automobilio statymo
pagalbos sistema gali nesureaguoti
į stovėjimo vietos pasikeitimus.
Sistema stovėjimo vieta gali palaikyti įvažiavimą, vartus, kiemą ir netgi
sankryžą. Įjungus atbulinę pavarą,
sistema pradės statymo manevrą.
Patikrinkite, ar siūloma stovėjimo
vieta tikrai tinkama.
Sistema gali neaptikti žemų bordiūrų
ir paviršinių nelygumų, pvz.,
statybvietėse. Vairuotojui tenka visa
atsakomybė.
Pastaba
Naudojant naujus automobilius
pirmą kartą, būtinas kalibravimas.
Norint, kad automobilio statymo
pagalbos funkcija veiktų optimaliai,
privaloma nuvažiuoti mažiausiai 10 km, įskaitant posūkių skaičių.
Sistema sukalibruojama pagal
gamykloje sumontuotus ratus.
Pakeitus kitas padangas arba kito
dydžio ratus, automobilio statymas
pasikeičia.
Šoninės riboto matomumo
zonos perspėjimas
Šoninės riboto matomumo zonos
perspėjimo sistema aptinka ir
praneša apie objektus, patekusius į
automobilio viename iš šonų
susidariusią „akląją“ zoną. Sistema
parodo vaizdinį perspėjimą
kiekviename išoriniame veidrodėlyje,

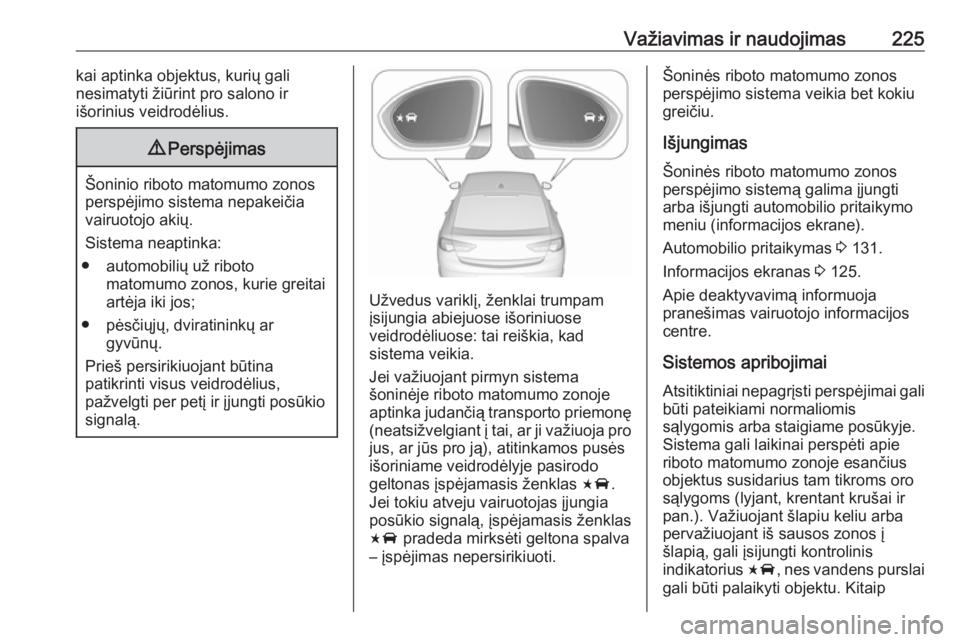

Važiavimas ir naudojimas225kai aptinka objektus, kurių gali
nesimatyti žiūrint pro salono ir
išorinius veidrodėlius.9 Perspėjimas
Šoninio riboto matomumo zonos
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Užvedus variklį, ženklai trumpam
įsijungia abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Jei važiuojant pirmyn sistema
šoninėje riboto matomumo zonoje
aptinka judančią transporto priemonę (neatsižvelgiant į tai, ar ji važiuoja pro
jus, ar jūs pro ją), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
geltonas įspėjamasis ženklas F.
Jei tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
F pradeda mirksėti geltona spalva
– įspėjimas nepersirikiuoti.
Šoninės riboto matomumo zonos
perspėjimo sistema veikia bet kokiu
greičiu.
Išjungimas
Šoninės riboto matomumo zonos
perspėjimo sistemą galima įjungti
arba išjungti automobilio pritaikymo meniu (informacijos ekrane).
Automobilio pritaikymas 3 131.
Informacijos ekranas 3 125.
Apie deaktyvavimą informuoja
pranešimas vairuotojo informacijos centre.
Sistemos apribojimai
Atsitiktiniai nepagrįsti perspėjimai gali
būti pateikiami normaliomis
sąlygomis arba staigiame posūkyje.
Sistema gali laikinai perspėti apie
riboto matomumo zonoje esančius
objektus susidarius tam tikroms oro
sąlygoms (lyjant, krentant krušai ir
pan.). Važiuojant šlapiu keliu arba
pervažiuojant iš sausos zonos į
šlapią, gali įsijungti kontrolinis
indikatorius F, nes vandens purslai
gali būti palaikyti objektu. Kitaip

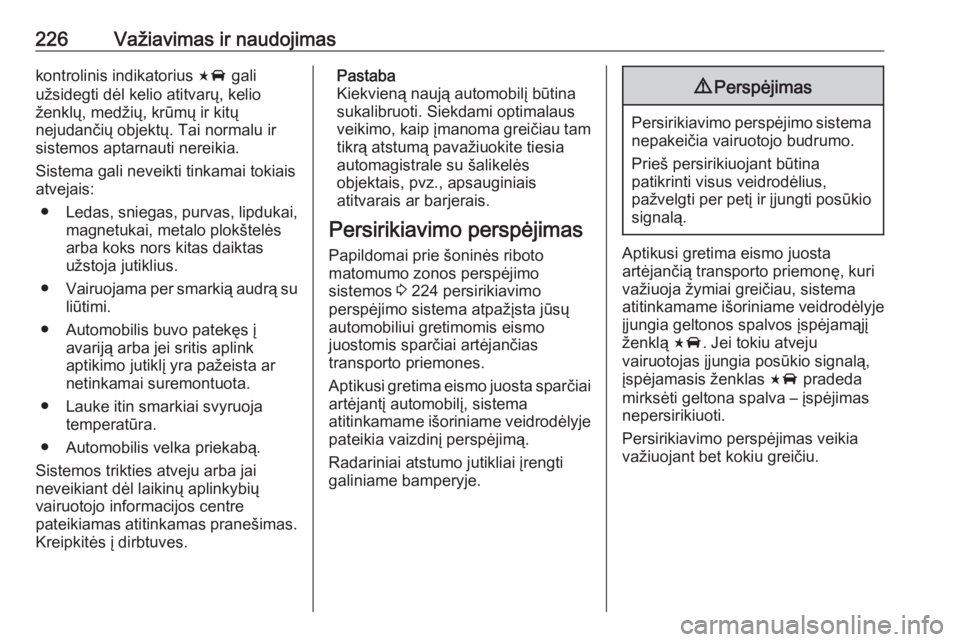

226Važiavimas ir naudojimaskontrolinis indikatorius F gali
užsidegti dėl kelio atitvarų, kelio ženklų, medžių, krūmų ir kitų
nejudančių objektų. Tai normalu ir
sistemos aptarnauti nereikia.
Sistema gali neveikti tinkamai tokiais
atvejais:
● Ledas, sniegas, purvas, lipdukai,
magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius.
● Vairuojama per smarkią audrą su
liūtimi.
● Automobilis buvo patekęs į avariją arba jei sritis aplink
aptikimo jutiklį yra pažeista ar
netinkamai suremontuota.
● Lauke itin smarkiai svyruoja temperatūra.
● Automobilis velka priekabą.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.Pastaba
Kiekvieną naują automobilį būtina
sukalibruoti. Siekdami optimalaus
veikimo, kaip įmanoma greičiau tam tikrą atstumą pavažiuokite tiesia
automagistrale su šalikelės
objektais, pvz., apsauginiais
atitvarais ar barjerais.
Persirikiavimo perspėjimas Papildomai prie šoninės riboto
matomumo zonos perspėjimo
sistemos 3 224 persirikiavimo
perspėjimo sistema atpažįsta jūsų
automobiliui gretimomis eismo
juostomis sparčiai artėjančias
transporto priemones.
Aptikusi gretima eismo juosta sparčiai
artėjantį automobilį, sistema
atitinkamame išoriniame veidrodėlyje
pateikia vaizdinį perspėjimą.
Radariniai atstumo jutikliai įrengti
galiniame bamperyje.9 Perspėjimas
Persirikiavimo perspėjimo sistema
nepakeičia vairuotojo budrumo.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio
signalą.
Aptikusi gretima eismo juosta
artėjančią transporto priemonę, kuri
važiuoja žymiai greičiau, sistema
atitinkamame išoriniame veidrodėlyje įjungia geltonos spalvos įspėjamąjį
ženklą F. Jei tokiu atveju
vairuotojas įjungia posūkio signalą,
įspėjamasis ženklas F pradeda
mirksėti geltona spalva – įspėjimas
nepersirikiuoti.
Persirikiavimo perspėjimas veikia važiuojant bet kokiu greičiu.

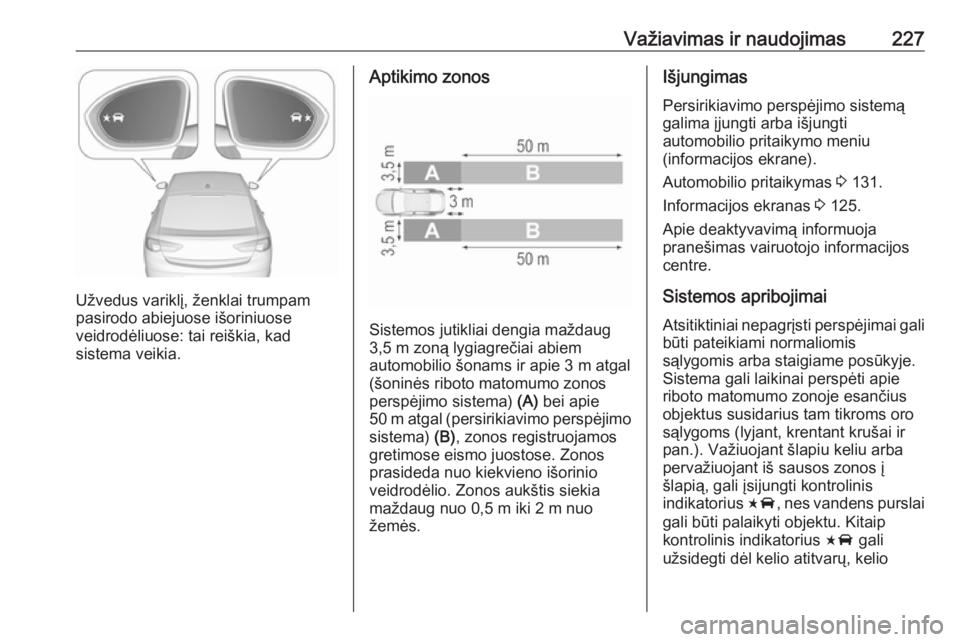

Važiavimas ir naudojimas227
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Aptikimo zonos
Sistemos jutikliai dengia maždaug
3,5 m zoną lygiagrečiai abiem
automobilio šonams ir apie 3 m atgal
(šoninės riboto matomumo zonos
perspėjimo sistema) (A) bei apie
50 m atgal (persirikiavimo perspėjimo sistema) (B), zonos registruojamos
gretimose eismo juostose. Zonos
prasideda nuo kiekvieno išorinio
veidrodėlio. Zonos aukštis siekia
maždaug nuo 0,5 m iki 2 m nuo
žemės.
Išjungimas
Persirikiavimo perspėjimo sistemą
galima įjungti arba išjungti
automobilio pritaikymo meniu
(informacijos ekrane).
Automobilio pritaikymas 3 131.
Informacijos ekranas 3 125.
Apie deaktyvavimą informuoja
pranešimas vairuotojo informacijos
centre.
Sistemos apribojimai
Atsitiktiniai nepagrįsti perspėjimai gali
būti pateikiami normaliomis
sąlygomis arba staigiame posūkyje.
Sistema gali laikinai perspėti apie
riboto matomumo zonoje esančius
objektus susidarius tam tikroms oro
sąlygoms (lyjant, krentant krušai ir
pan.). Važiuojant šlapiu keliu arba
pervažiuojant iš sausos zonos į
šlapią, gali įsijungti kontrolinis
indikatorius F, nes vandens purslai
gali būti palaikyti objektu. Kitaip
kontrolinis indikatorius F gali
užsidegti dėl kelio atitvarų, kelio

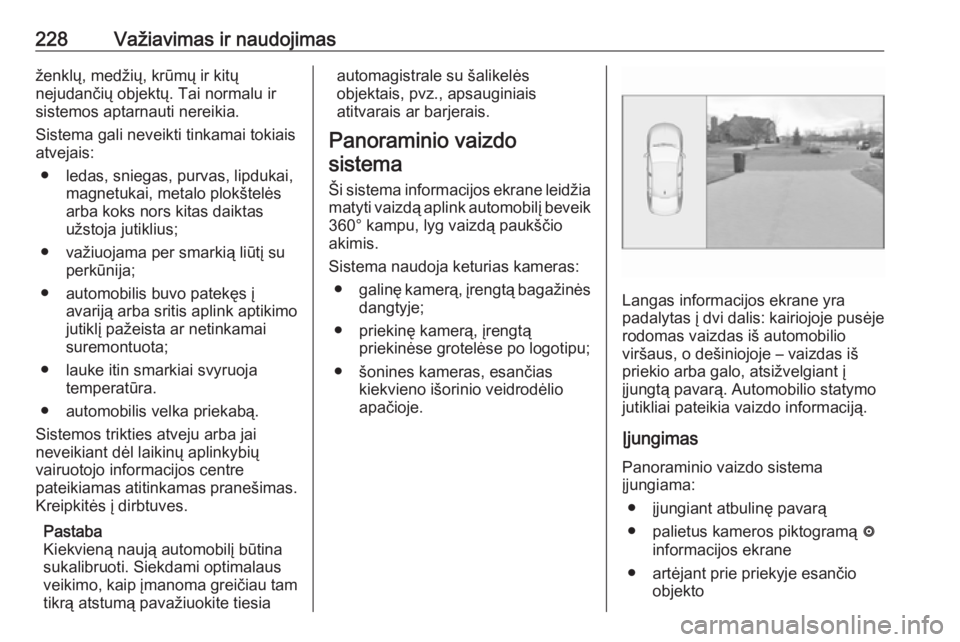

228Važiavimas ir naudojimasženklų, medžių, krūmų ir kitų
nejudančių objektų. Tai normalu ir
sistemos aptarnauti nereikia.
Sistema gali neveikti tinkamai tokiais
atvejais:
● ledas, sniegas, purvas, lipdukai, magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius;
● važiuojama per smarkią liūtį su perkūnija;
● automobilis buvo patekęs į avariją arba sritis aplink aptikimo
jutiklį pažeista ar netinkamai suremontuota;
● lauke itin smarkiai svyruoja temperatūra.
● automobilis velka priekabą.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.
Pastaba
Kiekvieną naują automobilį būtina
sukalibruoti. Siekdami optimalaus
veikimo, kaip įmanoma greičiau tam
tikrą atstumą pavažiuokite tiesiaautomagistrale su šalikelės
objektais, pvz., apsauginiais
atitvarais ar barjerais.
Panoraminio vaizdo sistema
Ši sistema informacijos ekrane leidžia
matyti vaizdą aplink automobilį beveik 360° kampu, lyg vaizdą paukščio
akimis.
Sistema naudoja keturias kameras: ● galinę kamerą, įrengtą bagažinės
dangtyje;
● priekinę kamerą, įrengtą priekinėse grotelėse po logotipu;
● šonines kameras, esančias kiekvieno išorinio veidrodėlio
apačioje.
Langas informacijos ekrane yra
padalytas į dvi dalis: kairiojoje pusėje
rodomas vaizdas iš automobilio
viršaus, o dešiniojoje – vaizdas iš
priekio arba galo, atsižvelgiant į
įjungtą pavarą. Automobilio statymo
jutikliai pateikia vaizdo informaciją.
Įjungimas
Panoraminio vaizdo sistema
įjungiama:
● įjungiant atbulinę pavarą
● palietus kameros piktogramą ë
informacijos ekrane
● artėjant prie priekyje esančio objekto
