OPEL INSIGNIA BREAK 2019.5 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky119Zprávy vozidla a servisní zprávy se
v případě potřeby zobrazují
v rozbalovací nabídce v informačním

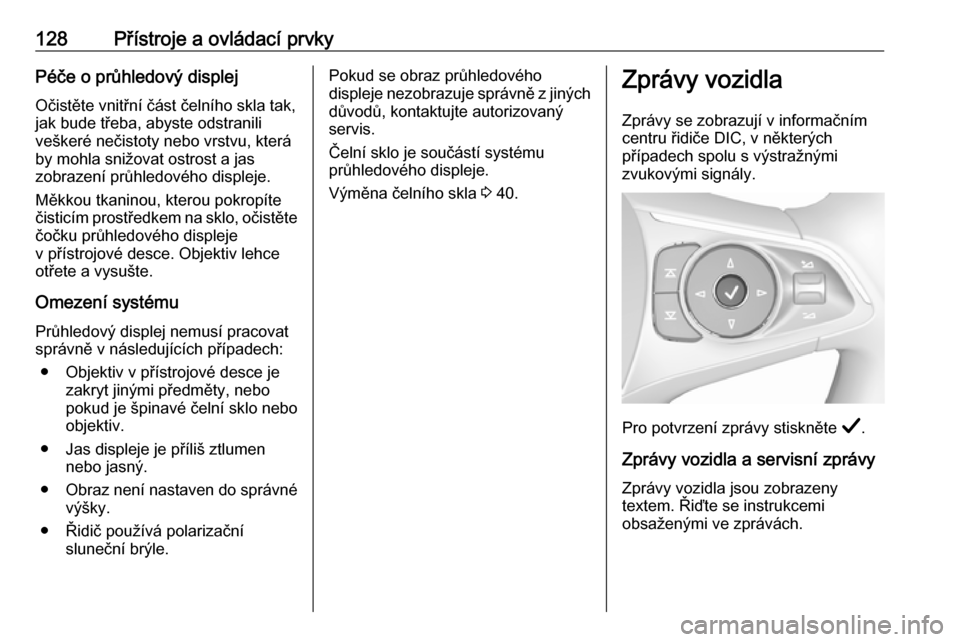

centru řidiče. Zprávy potvrďte
stisknutím Å.
Zprávy vozidla 3 128.
Hlavní nabídka
Hlavní nabídky:
● Informace o jízdě/palivu, zobrazuje se po stisknutí Info.
● Informace audia, zobrazuje se po
stisknutí Audio.
● Informace navigace, zobrazuje se po stisknutí Navigace.
● Informace telefonu, zobrazuje se
po stisknutí Telefon.
● Informace vozidla, zobrazuje se po stisknutí Možnosti.
Některé ze zobrazovaných funkcí se
liší, když se vozidlo pohybuje a když
je v klidu, a některé funkce jsou
aktivní pouze tehdy, když se vozidlo
pohybuje.Sestava sdružených přístrojů vyšší
úrovně výbavy může být zobrazena
ve sportovním nebo cestovním
režimu. Viz nabídka Možnosti,
Displej .
Nabídka Info, ; nebo "
Následující seznam obsahuje
všechny stránky, které se mohou
nacházet v informační nabídce.
Některé z nich nemusí být u vašeho
vozidla k dispozici. V závislosti na
displeji jsou některé funkce
znázorněny symboly.
● Rychlost
● Trasa 1 /Trasa A obsahující:
Vzdálenost
Spotřeba paliva / Průměrná
spotřeba
Průměrná rychlost
● Trasa 2 /Trasa B obsahující:
Vzdálenost
Spotřeba paliva / Průměrná
spotřeba
Průměrná rychlost
● Palivo /Informace o palivu
obsahující:Dojezd
Okamžitá spotřeba
● Životnost oleje
● Tlak v pneumatikách
● Stopky
● Paměť dopravních značek
● Rozestup
● Asistence řidiče
● Největší spotřeba
● Vývoj spotřeby
● Index spotřeby
● Zásoba AdBlue
Na displeji základní úrovně výbavy se
stránky Životnost oleje , Tlak
v pneumatikách , Rozestup , Paměť
dopravních značek , Zásoba AdBlue ,
Zatížení pneumatik a Varování při
překročení rychlosti zobrazují
v informační nabídce vozidla,
vyberte ?.
Rychlost
Číselné zobrazení okamžité rychlosti.

120Přístroje a ovládací prvkyCesta 1/A nebo 2/B
Dvě samostatné stránky 1/A a 2/B
zobrazují aktuální ujetou vzdálenost,
průměrnou spotřebu paliva
a průměrnou rychlost od posledního
vynulování.
Počítadlo kilometrů počítá do
vzdálenosti 9 999 km a potom začne
znovu od 0.
Pro vynulování displeje základní
a střední úrovně výbavy stiskněte
Å a potvrďte vynulování. Na displeji
vyšší úrovně výbavy stiskněte tlačítko
é a potvrďte tlačítkem Å. Tím se
vynulují pouze hodnoty na aktuálně
zobrazované stránce. Stránka druhé
cesty nebude ovlivněna.
Palivo/Informace o palivuDojezd
Dojezd se vypočítává z hodnot
okamžité hladiny paliva v nádrži
a okamžité spotřeby. Na displeji se
zobrazují průměrné hodnoty.
Hodnota dojezdu se po doplnění
paliva s malým zpožděním
automaticky přepočítá.Když je hladina paliva v nádrži nízká,
na displeji se zobrazí zpráva
a rozsvítí se kontrolka Y v palivoměru.
Pokud je nutné nádrž doplnit palivem
okamžitě, zobrazí se trvale na displeji výstražná zpráva. Navíc začne
v palivoměru blikat kontrolka Y
3 114.Okamžitá spotřeba
Zobrazení okamžité spotřeby.
Životnost oleje
Udává odhadovanou životnost oleje.
Číslo v procentech znamená aktuálně
zbývající životnost oleje 3 107.
Tlak v pneumatikách
Kontroluje za jízdy tlak pneumatik
všech kol 3 272.
Stopky
Displej základní úrovně výbavy:
Stopky se spouští a zastavují
stisknutím tlačítka Å. Pro vynulování
podržte tlačítko Å při zastavených
stopkách.
Displej vyšší úrovně výbavy: Stopky se spouští stisknutím tlačítka Å
a zastavují opětovným stisknutím
tlačítka Å. Pro vynulování stiskněte
tlačítko Å, vyberte Reset a potvrďte
tlačítkem Å.
Paměť dopravních značek
Zobrazuje rozpoznané dopravní
značky v aktuálním úseku silnice
3 228.
Rozestup
Zobrazuje vzdálenost k vepředu
jedoucímu vozidlu 3 205. Pokud je
adaptivní tempomat aktivní,
zobrazuje tato stránka místo toho
nastavení vzdálenosti od vozidla
vepředu.
Asistence řidiče
Zobrazuje stav několika asistenčních
systémů řidiče:
Adaptivní tempomat 3 192.
Výstraha před kolizí vpředu 3 202.
Asistent udržení v jízdním pruhu
3 232.
Zásoba AdBlue
Zobrazuje výšku hladiny v nádrži
AdBlue 3 173.

Přístroje a ovládací prvky121Informační nabídka Eco, @
● Největší spotřeba
● Vývoj spotřeby
● Index spotřeby
Na displeji střední a vyšší úrovně výbavy se v informační nabídce
zobrazují stránky Největší spotřeba,
Vývoj spotřeby a Index spotřeby , viz
výše.
Největší spotřeba
V sestupném pořadí se zobrazí
seznam momentálně zapojených
nejdůležitějších komfortních
spotřebičů. Zobrazuje se potenciální
úspora paliva.
Během ojedinělých jízdních
podmínek se zapne vyhřívání
zadního okna automaticky, aby zvýšil
zatížení motoru. V tomto případě se
zadní vyhřívané okno zobrazí jako
jeden z hlavních spotřebičů bez

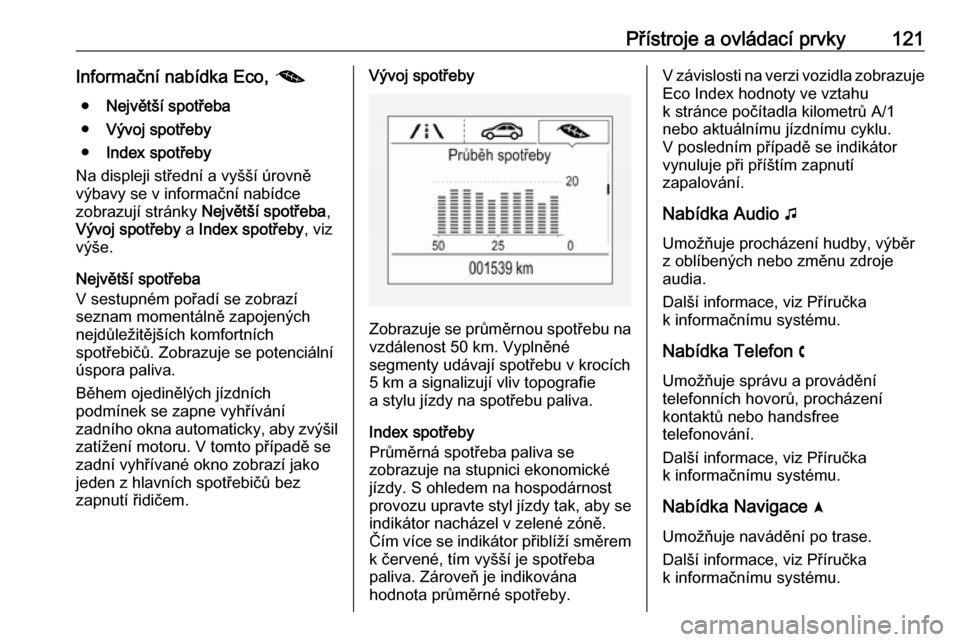

zapnutí řidičem.Vývoj spotřeby
Zobrazuje se průměrnou spotřebu na
vzdálenost 50 km. Vyplněné
segmenty udávají spotřebu v krocích
5 km a signalizují vliv topografie
a stylu jízdy na spotřebu paliva.
Index spotřeby
Průměrná spotřeba paliva se
zobrazuje na stupnici ekonomické
jízdy. S ohledem na hospodárnost
provozu upravte styl jízdy tak, aby se indikátor nacházel v zelené zóně.
Čím více se indikátor přiblíží směrem k červené, tím vyšší je spotřeba
paliva. Zároveň je indikována
hodnota průměrné spotřeby.
V závislosti na verzi vozidla zobrazuje
Eco Index hodnoty ve vztahu
k stránce počítadla kilometrů A/1
nebo aktuálnímu jízdnímu cyklu.
V posledním případě se indikátor
vynuluje při příštím zapnutí
zapalování.
Nabídka Audio G
Umožňuje procházení hudby, výběr
z oblíbených nebo změnu zdroje
audia.
Další informace, viz Příručka
k informačnímu systému.
Nabídka Telefon $
Umožňuje správu a provádění
telefonních hovorů, procházení
kontaktů nebo handsfree
telefonování.
Další informace, viz Příručka
k informačnímu systému.
Nabídka Navigace §
Umožňuje navádění po trase.
Další informace, viz Příručka
k informačnímu systému.

122Přístroje a ovládací prvkyInformační nabídka vozidla, ?,
Možnosti nebo %
Následující seznam obsahuje
všechny stránky, které se mohou
nacházet v nabídce možností.
Některé z nich nemusí být u vašeho
vozidla k dispozici. V závislosti na
displeji jsou některé funkce
znázorněny symboly.
● Jednotky
● Displej
● Možnosti informační stránky
● Možnosti domovské obrazovky
● Adaptivní tempomat
● Varování při překročení rychlosti
● Zatížení pneumatik
● Ukazatele
● Informace o softwaru
● Průhledový displej
● Zásoba AdBlue
Jednotky
Vyberte systém jednotek displeje:
anglické nebo metrické.Displej
Stiskněte é a zvolte sportovní nebo
cestovní režim. Sportovní režim
zahrnuje více informací o vozidle,
zatímco cestovní režim zahrnuje více mediálních informací.
Toto nastavení je k dispozici pouze
u displeje vyšší úrovně výbavy.
Možnosti informační stránky
Zobrazí se seznam všech stránek
informační nabídky, viz výše. Vyberte
stránky, které se budou zobrazovat
v informační nabídce. Vybrané
stránky mají zaškrtnuté políčko 0.
Nezobrazované stránky mají
zaškrtávací políčko prázdné.
Možnosti domovské obrazovky
Vyberte, které hodnoty se budou
zobrazovat na úvodní stránce
informačního centra řidiče, například
rychlost a dojezd na zbývající palivo v nádrži.
Adaptivní tempomat
Aktivuje a deaktivuje adaptivní
tempomat 3 192.Varování při překročení rychlosti
Stránka varování při překročení
rychlosti umožňuje nastavení
rychlosti, kterou nechcete překročit.
Rychlostní limit lze nastavit pouze,
pokud je aktivováno varování při
překročení rychlosti. Po nastavení
rychlosti lze tuto funkci vypnout při
zobrazení této stránky stisknutím
tlačítka Å. Při překročení
nastaveného rychlostního limitu se
zobrazí překryvné okno s varováním
a ozve se zvukový signál.
Zatížení pneumatik
Lze zvolit kategorii pro tlak
v pneumatikách podle skutečného
tlaku huštění pneumatik 3 272.

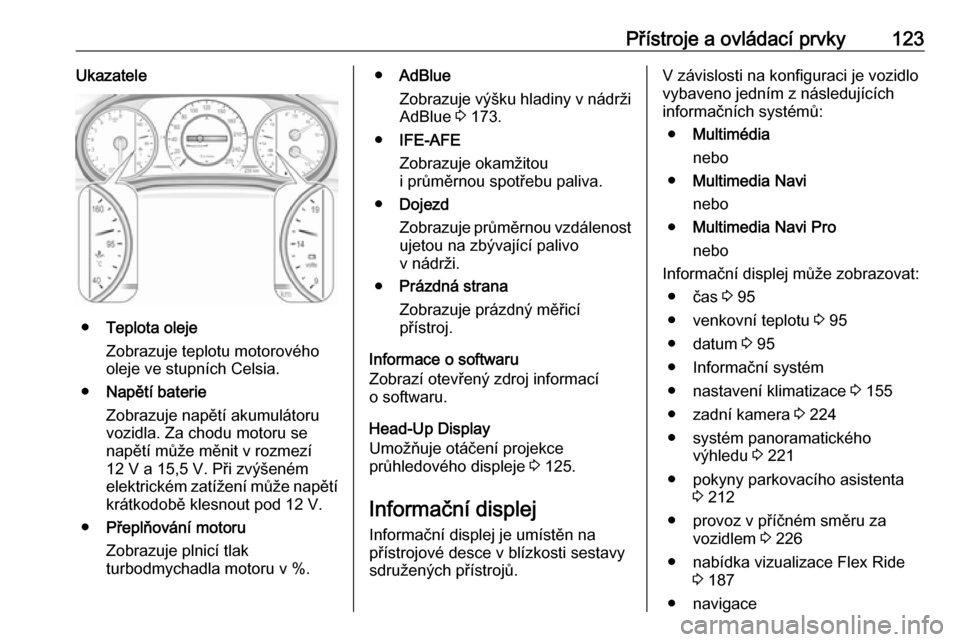

Přístroje a ovládací prvky123Ukazatele
●Teplota oleje
Zobrazuje teplotu motorového
oleje ve stupních Celsia.
● Napětí baterie
Zobrazuje napětí akumulátoru
vozidla. Za chodu motoru se
napětí může měnit v rozmezí
12 V a 15,5 V. Při zvýšeném elektrickém zatížení může napětí
krátkodobě klesnout pod 12 V.
● Přeplňování motoru
Zobrazuje plnicí tlak
turbodmychadla motoru v %.
● AdBlue
Zobrazuje výšku hladiny v nádrži AdBlue 3 173.
● IFE-AFE
Zobrazuje okamžitou
i průměrnou spotřebu paliva.
● Dojezd
Zobrazuje průměrnou vzdálenost ujetou na zbývající palivo
v nádrži.
● Prázdná strana
Zobrazuje prázdný měřicí
přístroj.
Informace o softwaru
Zobrazí otevřený zdroj informací o softwaru.

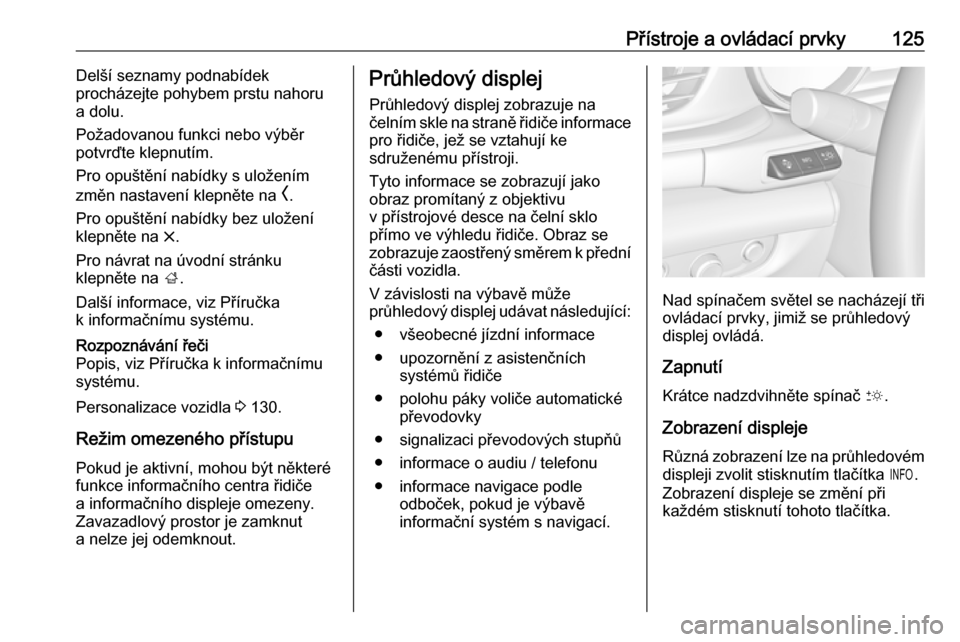

Head-Up Display
Umožňuje otáčení projekce
průhledového displeje 3 125.

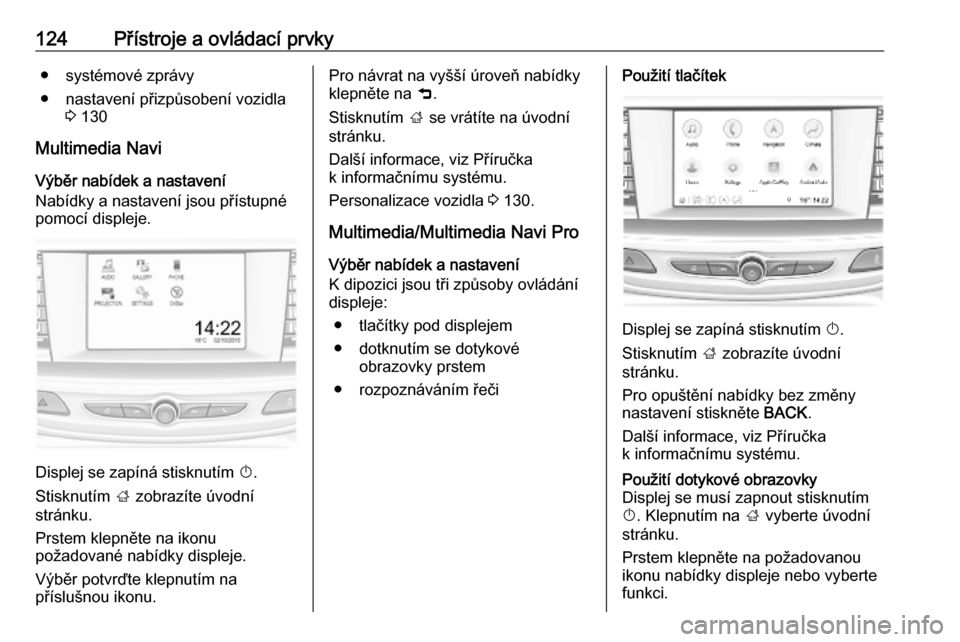

Informační displej Informační displej je umístěn na
přístrojové desce v blízkosti sestavy
sdružených přístrojů.V závislosti na konfiguraci je vozidlo
vybaveno jedním z následujících
informačních systémů:
● Multimédia
nebo
● Multimedia Navi
nebo
● Multimedia Navi Pro
nebo
Informační displej může zobrazovat: ● čas 3 95
● venkovní teplotu 3 95
● datum 3 95
● Informační systém
● nastavení klimatizace 3 155
● zadní kamera 3 224
● systém panoramatického výhledu 3 221
● pokyny parkovacího asistenta 3 212
● provoz v příčném směru za vozidlem 3 226
● nabídka vizualizace Flex Ride 3 187
● navigace

124Přístroje a ovládací prvky● systémové zprávy
● nastavení přizpůsobení vozidla 3 130
Multimedia Navi Výběr nabídek a nastavení
Nabídky a nastavení jsou přístupné
pomocí displeje.
Displej se zapíná stisknutím X.
Stisknutím ; zobrazíte úvodní
stránku.
Prstem klepněte na ikonu
požadované nabídky displeje.
Výběr potvrďte klepnutím na
příslušnou ikonu.
Pro návrat na vyšší úroveň nabídky
klepněte na 9.
Stisknutím ; se vrátíte na úvodní
stránku.
Další informace, viz Příručka
k informačnímu systému.
Personalizace vozidla 3 130.
Multimedia/Multimedia Navi Pro
Výběr nabídek a nastavení
K dipozici jsou tři způsoby ovládání
displeje:
● tlačítky pod displejem
● dotknutím se dotykové obrazovky prstem
● rozpoznáváním řečiPoužití tlačítek
Displej se zapíná stisknutím X.
Stisknutím ; zobrazíte úvodní
stránku.
Pro opuštění nabídky bez změny
nastavení stiskněte BACK.
Další informace, viz Příručka
k informačnímu systému.
Použití dotykové obrazovky
Displej se musí zapnout stisknutím X . Klepnutím na ; vyberte úvodní
stránku.
Prstem klepněte na požadovanou
ikonu nabídky displeje nebo vyberte
funkci.

Přístroje a ovládací prvky125Delší seznamy podnabídek
procházejte pohybem prstu nahoru
a dolu.
Požadovanou funkci nebo výběr
potvrďte klepnutím.
Pro opuštění nabídky s uložením
změn nastavení klepněte na O.
Pro opuštění nabídky bez uložení
klepněte na &.
Pro návrat na úvodní stránku
klepněte na ;.
Další informace, viz Příručka
k informačnímu systému.Rozpoznávání řeči
Popis, viz Příručka k informačnímu
systému.
Personalizace vozidla 3 130.
Režim omezeného přístupu
Pokud je aktivní, mohou být některé
funkce informačního centra řidiče
a informačního displeje omezeny.
Zavazadlový prostor je zamknut
a nelze jej odemknout.

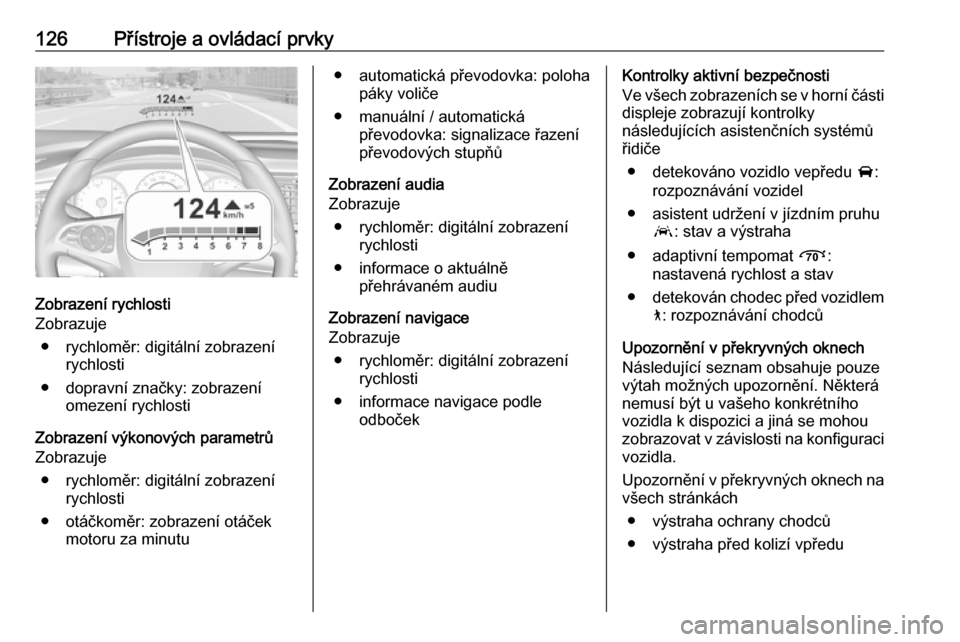

Průhledový displej
Průhledový displej zobrazuje na
čelním skle na straně řidiče informace pro řidiče, jež se vztahují ke
sdruženému přístroji.
Tyto informace se zobrazují jako
obraz promítaný z objektivu
v přístrojové desce na čelní sklo
přímo ve výhledu řidiče. Obraz se
zobrazuje zaostřený směrem k přední
části vozidla.
V závislosti na výbavě může
průhledový displej udávat následující:
● všeobecné jízdní informace
● upozornění z asistenčních systémů řidiče
● polohu páky voliče automatické převodovky
● signalizaci převodových stupňů
● informace o audiu / telefonu
● informace navigace podle odboček, pokud je výbavě
informační systém s navigací.
Nad spínačem světel se nacházejí tři
ovládací prvky, jimiž se průhledový
displej ovládá.
Zapnutí
Krátce nadzdvihněte spínač &.
Zobrazení displeje Různá zobrazení lze na průhledovém
displeji zvolit stisknutím tlačítka /.
Zobrazení displeje se změní při
každém stisknutí tohoto tlačítka.

126Přístroje a ovládací prvky
Zobrazení rychlosti
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● dopravní značky: zobrazení omezení rychlosti
Zobrazení výkonových parametrů
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● otáčkoměr: zobrazení otáček motoru za minutu
● automatická převodovka: polohapáky voliče
● manuální / automatická převodovka: signalizace řazení
převodových stupňů
Zobrazení audia
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● informace o aktuálně přehrávaném audiu
Zobrazení navigace
Zobrazuje
● rychloměr: digitální zobrazení rychlosti
● informace navigace podle odbočekKontrolky aktivní bezpečnosti
Ve všech zobrazeních se v horní části displeje zobrazují kontrolky
následujících asistenčních systémů řidiče
● detekováno vozidlo vepředu A:
rozpoznávání vozidel
● asistent udržení v jízdním pruhu a: stav a výstraha
● adaptivní tempomat Õ:
nastavená rychlost a stav
● detekován chodec před vozidlem
7 : rozpoznávání chodců
Upozornění v překryvných oknech
Následující seznam obsahuje pouze
výtah možných upozornění. Některá
nemusí být u vašeho konkrétního vozidla k dispozici a jiná se mohou
zobrazovat v závislosti na konfiguraci vozidla.
Upozornění v překryvných oknech na všech stránkách
● výstraha ochrany chodců
● výstraha před kolizí vpředu

Přístroje a ovládací prvky127● upozornění na nutnost zařazenívyššího nebo nižšího
převodového stupně
● příchozí hovor
Upozornění nižší priority mohou být vynulována stisknutím G,
upozornění vysoké priority se
zobrazují, dokud nebezpečí trvá.
Systémové zprávy nebo výstrahy vozidla mohou vyžadovat okamžité
opatření. Vyhledejte pomoc v servisu.
Nastavení polohy zobrazení
průhledového displeje
1. Nastavte polohu sedadla řidiče.
2. Nastartujte motor.
3. Stiskněte nebo nadzdvihněte tlačítko . a vystřeďte obraz. Toto
nastavení lze provést pouze
směrem nahoru a dolů, nikoli do
stran.9 Varování
Jestliže zobrazení průhledového
displeje je příliš jasné nebo je příliš vysoko v zorném poli, může
překážet výhledu, když je venkusnížená viditelnost. Stále dbejte
na to, aby zobrazení
průhledového displeje mělo
ztlumený jas a aby se ve Vašem
zorném poli nacházelo nízko.
Nastavení jasu
Zobrazení průhledového displeje se
automaticky ztmaví nebo zjasní tak,
aby bylo kompenzováno vnější
osvětlení. Jas lze také podle potřeby
nastavit manuálně:
Pro zvýšení jasu displeje
nadzdvihněte a podržte tlačítko &.
Pro ztmavení displeje tlačítko
stiskněte dolů a podržte.
Obraz se může dočasně zesvětlit
v závislosti na úhlů a směru
slunečního světla.
Nastavení otáčení
V hlavní nabídce informačního centra
řidiče vyberte Možnosti/% . Vyberte
stránku podnabídky
Head-Up Display . Stiskněte é na
volantu, zobrazí se dialogové okno
nastavení. Stisknutím ä nebo å
otočte projekci doprava nebo doleva.
Pro opuštění dialogového okna
stiskněte è.
Vypnutí
Průhledový displej vypnete
přidržením tlačítka & směrem dolů.
Jazyk
Preferovaný jazyk lze nastavit
v nabídce personalizace vozidla
3 130.
Jednotky
Jednotky lze změnit v nabídce
nastavení informačního centra řidiče
3 116.

128Přístroje a ovládací prvkyPéče o průhledový displej
Očistěte vnitřní část čelního skla tak,
jak bude třeba, abyste odstranili
veškeré nečistoty nebo vrstvu, která
by mohla snižovat ostrost a jas
zobrazení průhledového displeje.
Měkkou tkaninou, kterou pokropíte
čisticím prostředkem na sklo, očistěte čočku průhledového displeje
v přístrojové desce. Objektiv lehce otřete a vysušte.
Omezení systému Průhledový displej nemusí pracovat
správně v následujících případech:
● Objektiv v přístrojové desce je zakryt jinými předměty, nebo
pokud je špinavé čelní sklo nebo
objektiv.
● Jas displeje je příliš ztlumen nebo jasný.
● Obraz není nastaven do správné
výšky.
● Řidič používá polarizační sluneční brýle.Pokud se obraz průhledového
displeje nezobrazuje správně z jiných
důvodů, kontaktujte autorizovaný
servis.
Čelní sklo je součástí systému
průhledového displeje.
Výměna čelního skla 3 40.Zprávy vozidla
Zprávy se zobrazují v informačním
centru řidiče DIC, v některých
případech spolu s výstražnými
zvukovými signály.
Pro potvrzení zprávy stiskněte Å.
Zprávy vozidla a servisní zprávy
Zprávy vozidla jsou zobrazeny
textem. Řiďte se instrukcemi
obsaženými ve zprávách.
