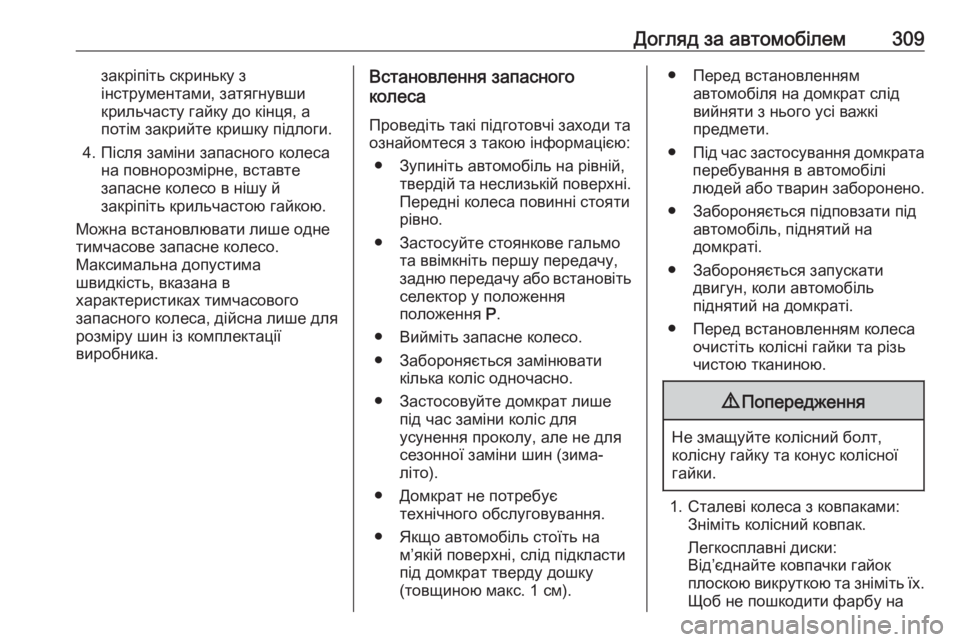

Догляд за автомобілем309закріпіть скриньку з
інструментами, затягнувши
крильчасту гайку до кінця, а
потім закрийте кришку підлоги.
4. Після заміни запасного колеса на повнорозмірне, вставте
запасне колесо в нішу й
закріпіть крильчастою гайкою.
Можна встановлювати лише одне
тимчасове запасне колесо.
Максимальна допустима
швидкість, вказана в
характеристиках тимчасового
запасного колеса, дійсна лише для
розміру шин із комплектації
виробника.Встановлення запасного
колеса
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.
● Вийміть запасне колесо.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима-
літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски:
Від’єднайте ковпачки гайок
плоскою викруткою та зніміть їх. Щоб не пошкодити фарбу на

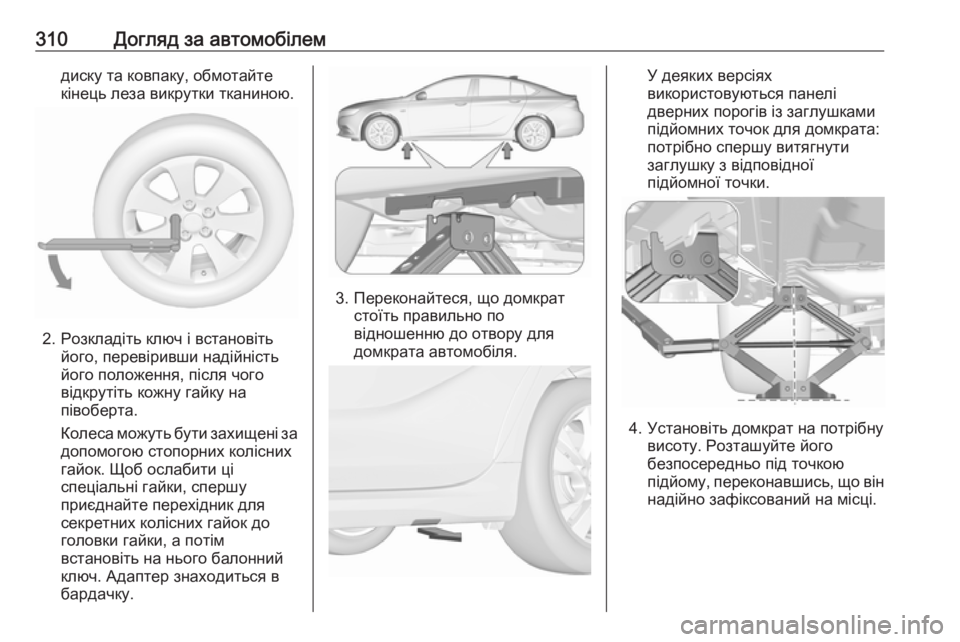

310Догляд за автомобілемдиску та ковпаку, обмотайте
кінець леза викрутки тканиною.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку на
півоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник для
секретних колісних гайок до
головки гайки, а потім
встановіть на нього балонний
ключ. Адаптер знаходиться в
бардачку.
3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
У деяких версіях
використовуються панелі
дверних порогів із заглушками
підйомних точок для домкрата:
потрібно спершу витягнути заглушку з відповідної
підйомної точки.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.

Догляд за автомобілем311

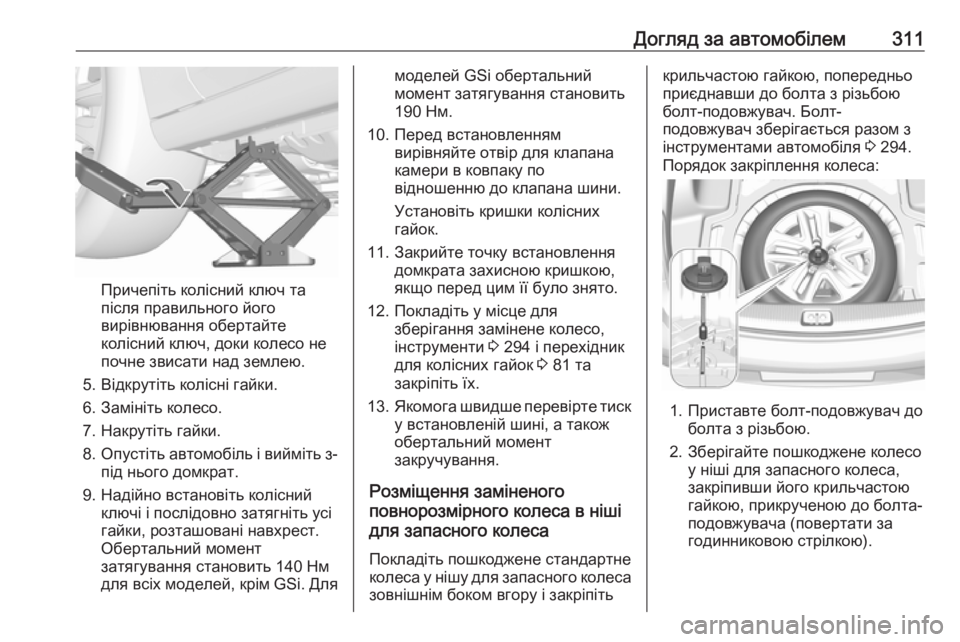

Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Надійно встановіть колісний ключі і послідовно затягніть усі
гайки, розташовані навхрест.
Обертальний момент
затягування становить 140 Нм
для всіх моделей, крім GSi. Для
моделей GSi обертальний
момент затягування становить
190 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
11. Закрийте точку встановлення домкрата захисною кришкою,
якщо перед цим її було знято.
12. Покладіть у місце для зберігання замінене колесо,
інструменти 3 294 і перехідник
для колісних гайок 3 81 та
закріпіть їх.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Розміщення заміненого
повнорозмірного колеса в ніші
для запасного колеса
Покладіть пошкоджене стандартне
колеса у нішу для запасного колеса
зовнішнім боком вгору і закріпітькрильчастою гайкою, попередньо
приєднавши до болта з різьбою
болт-подовжувач. Болт-
подовжувач зберігається разом з
інструментами автомобіля 3 294.
Порядок закріплення колеса:
1. Приставте болт-подовжувач до болта з різьбою.
2. Зберігайте пошкоджене колесо у ніші для запасного колеса,
закріпивши його крильчастою
гайкою, прикрученою до болта-
подовжувача (повертати за
годинниковою стрілкою).

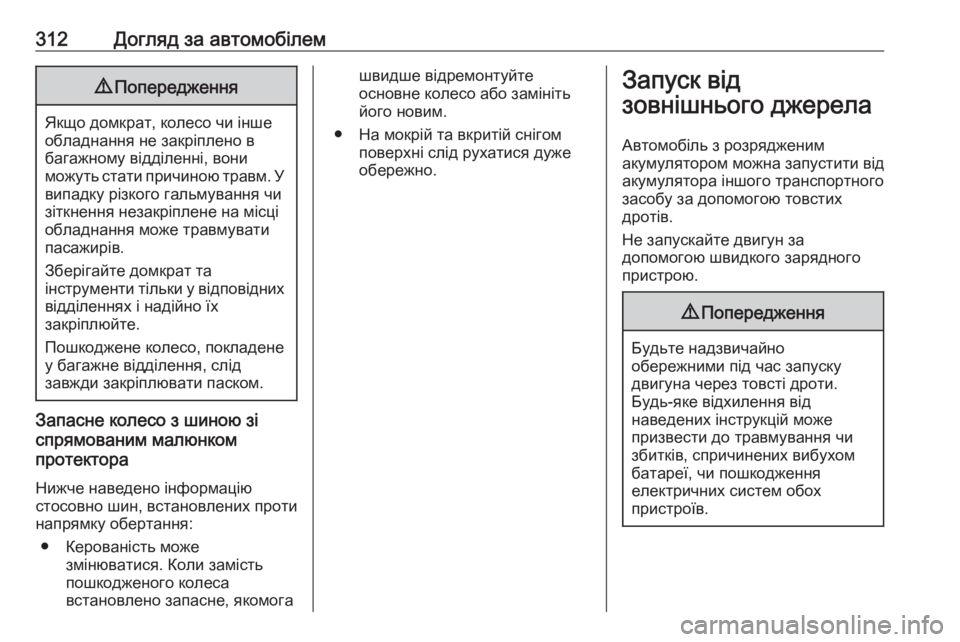

312Догляд за автомобілем9Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат та
інструменти тільки у відповідних
відділеннях і надійно їх
закріплюйте.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди закріплювати паском.
Запасне колесо з шиною зі
спрямованим малюнком
протектора
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Коли замість
пошкодженого колеса
встановлено запасне, якомога
швидше відремонтуйте
основне колесо або замініть
його новим.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.

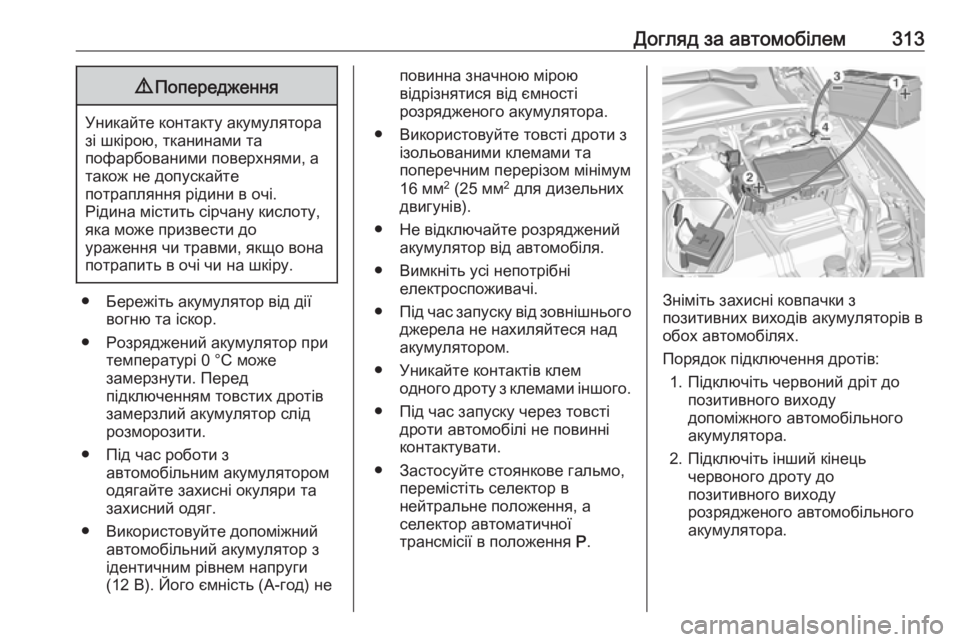

Догляд за автомобілем3139Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Бережіть акумулятор від дії вогню та іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів замерзлий акумулятор слід
розморозити.
● Під час роботи з автомобільним акумулятором
одягайте захисні окуляри та
захисний одяг.
● Використовуйте допоміжний автомобільний акумулятор з
ідентичним рівнем напруги (12 В). Його ємність (A-год) не
повинна значною мірою
відрізнятися від ємності
розрядженого акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску від зовнішнього
джерела не нахиляйтеся над
акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.
● Під час запуску через товсті дроти автомобілі не повинні
контактувати.
● Застосуйте стоянкове гальмо, перемістіть селектор в
нейтральне положення, а
селектор автоматичної
трансмісії в положення P.
Зніміть захисні ковпачки з
позитивних виходів акумуляторів в
обох автомобілях.
Порядок підключення дротів: 1. Підключіть червоний дріт до позитивного виходу
допоміжного автомобільного
акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого автомобільного
акумулятора.

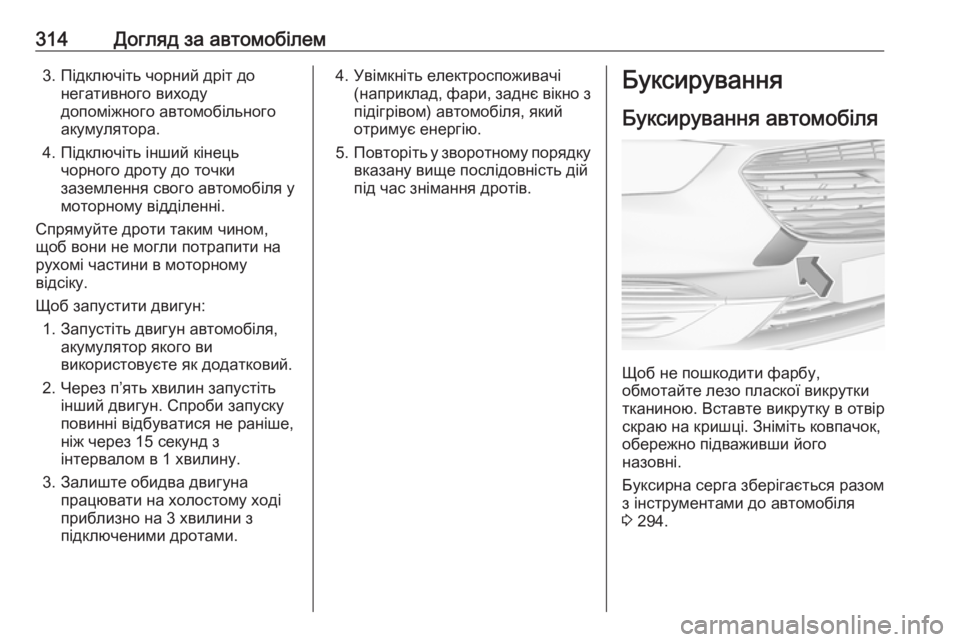

314Догляд за автомобілем3. Підключіть чорний дріт донегативного виходу
допоміжного автомобільного
акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення свого автомобіля у
моторному відділенні.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через п’ять хвилин запустіть інший двигун. Спроби запуску
повинні відбуватися не раніше,
ніж через 15 секунд з
інтервалом в 1 хвилину.
3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.Буксирування
Буксирування автомобіля
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки
тканиною. Вставте викрутку в отвір
скраю на кришці. Зніміть ковпачок,
обережно підваживши його
назовні.
Буксирна серга зберігається разом
з інструментами до автомобіля
3 294.

Догляд за автомобілем315

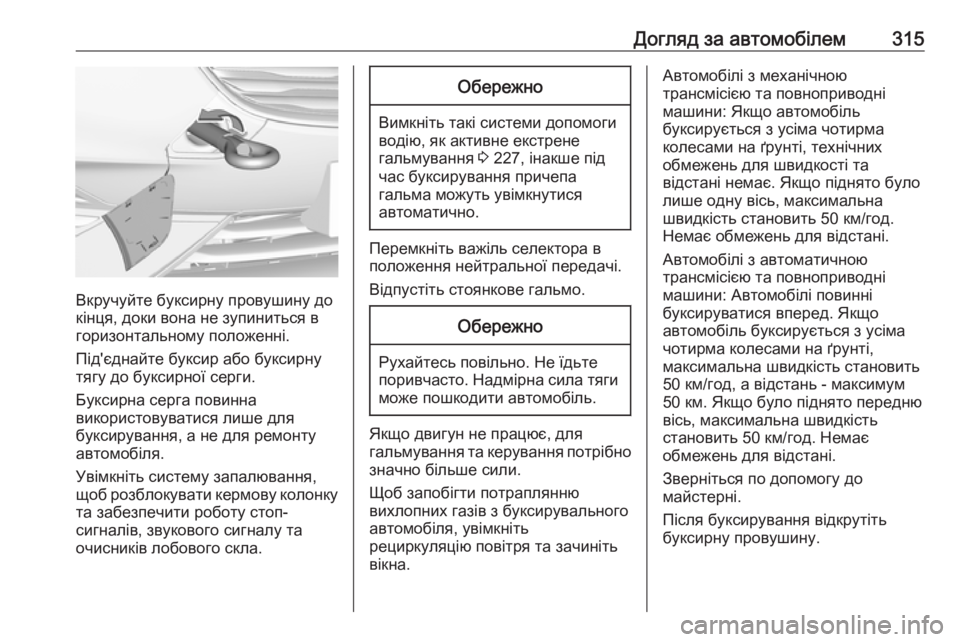

Вкручуйте буксирну провушину до
кінця, доки вона не зупиниться в
горизонтальному положенні.
Під'єднайте буксир або буксирну тягу до буксирної серги.
Буксирна серга повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалювання,
щоб розблокувати кермову колонку та забезпечити роботу стоп-
сигналів, звукового сигналу та
очисників лобового скла.
Обережно
Вимкніть такі системи допомоги
водію, як активне екстрене
гальмування 3 227, інакше під
час буксирування причепа
гальма можуть увімкнутися
автоматично.
Перемкніть важіль селектора в
положення нейтральної передачі.
Відпустіть стоянкове гальмо.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги
може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
значно більше сили.
Щоб запобігти потраплянню
вихлопних газів з буксирувального
автомобіля, увімкніть
рециркуляцію повітря та зачиніть
вікна.
Автомобілі з механічною
трансмісією та повноприводні
машини: Якщо автомобіль
буксирується з усіма чотирма
колесами на ґрунті, технічних
обмежень для швидкості та
відстані немає. Якщо піднято було лише одну вісь, максимальна
швидкість становить 50 км/год.
Немає обмежень для відстані.
Автомобілі з автоматичною
трансмісією та повноприводні
машини: Автомобілі повинні
буксируватися вперед. Якщо
автомобіль буксирується з усіма
чотирма колесами на ґрунті,
максимальна швидкість становить
50 км/год, а відстань - максимум
50 км. Якщо було піднято передню
вісь, максимальна швидкість
становить 50 км/год. Немає
обмежень для відстані.
Зверніться по допомогу до
майстерні.
Після буксирування відкрутіть
буксирну провушину.

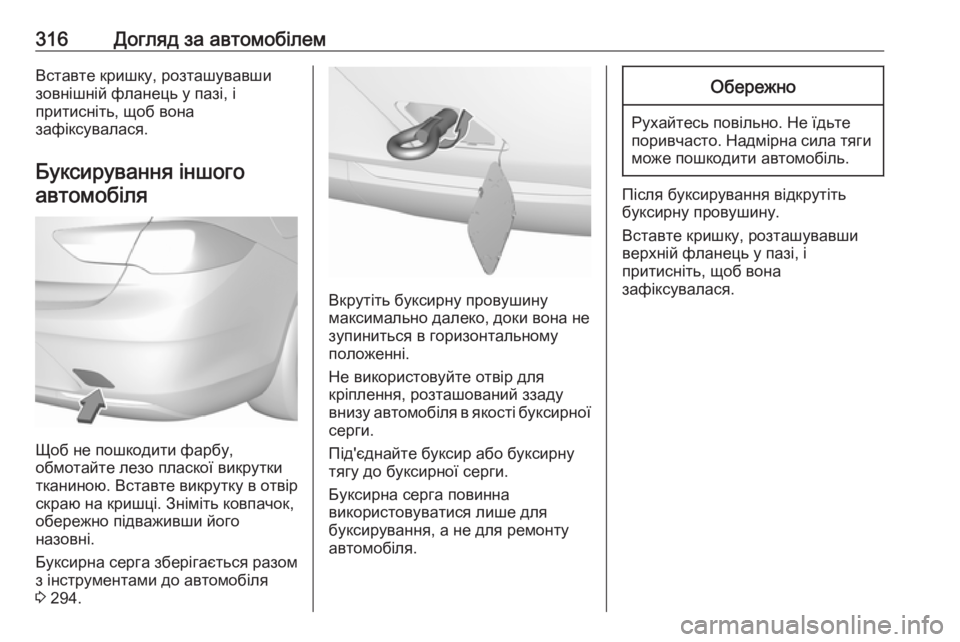

316Догляд за автомобілемВставте кришку, розташувавши
зовнішній фланець у пазі, і
притисніть, щоб вона
зафіксувалася.
Буксирування іншого автомобіля
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки
тканиною. Вставте викрутку в отвір
скраю на кришці. Зніміть ковпачок,
обережно підваживши його
назовні.
Буксирна серга зберігається разом
з інструментами до автомобіля
3 294.
Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Не використовуйте отвір для
кріплення, розташований ззаду
внизу автомобіля в якості буксирної серги.
Під'єднайте буксир або буксирну
тягу до буксирної серги.
Буксирна серга повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Після буксирування відкрутіть
буксирну провушину.
Вставте кришку, розташувавши
верхній фланець у пазі, і
притисніть, щоб вона
зафіксувалася.

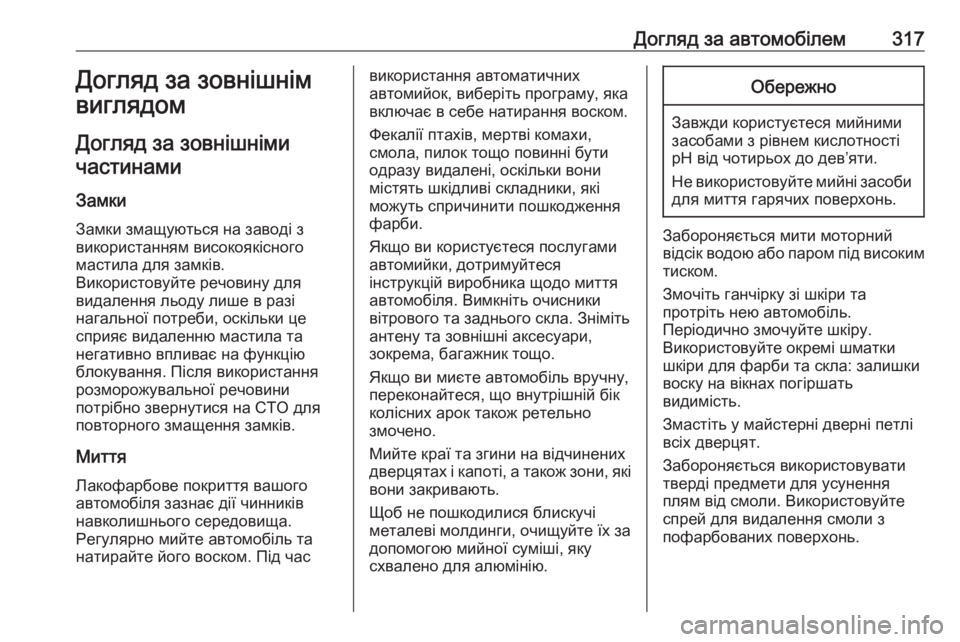

Догляд за автомобілем317Догляд за зовнішнім
виглядом
Догляд за зовнішніми частинами
Замки
Замки змащуються на заводі з
використанням високоякісного
мастила для замків.
Використовуйте речовину для
видалення льоду лише в разі
нагальної потреби, оскільки це
сприяє видаленню мастила та
негативно впливає на функцію
блокування. Після використання
розморожувальної речовини
потрібно звернутися на СТО для
повторного змащення замків.
Миття
Лакофарбове покриття вашого
автомобіля зазнає дії чинників
навколишнього середовища.
Регулярно мийте автомобіль та
натирайте його воском. Під часвикористання автоматичних
автомийок, виберіть програму, яка
включає в себе натирання воском.
Фекалії птахів, мертві комахи,
смола, пилок тощо повинні бути
одразу видалені, оскільки вони
містять шкідливі складники, які
можуть спричинити пошкодження
фарби.
Якщо ви користуєтеся послугами
автомийки, дотримуйтеся
інструкцій виробника щодо миття
автомобіля. Вимкніть очисники
вітрового та заднього скла. Зніміть
антену та зовнішні аксесуари,
зокрема, багажник тощо.
Якщо ви миєте автомобіль вручну,
переконайтеся, що внутрішній бік
колісних арок також ретельно
змочено.
Мийте краї та згини на відчинених дверцятах і капоті, а також зони, які вони закривають.
Щоб не пошкодилися блискучі
металеві молдинги, очищуйте їх за
допомогою мийної суміші, яку
схвалено для алюмінію.Обережно
Завжди користуєтеся мийними
засобами з рівнем кислотності
рН від чотирьох до дев’яти.
Не використовуйте мийні засоби
для миття гарячих поверхонь.
Забороняється мити моторний
відсік водою або паром під високим
тиском.
Змочіть ганчірку зі шкіри та
протріть нею автомобіль.
Періодично змочуйте шкіру.
Використовуйте окремі шматки
шкіри для фарби та скла: залишки
воску на вікнах погіршать
видимість.
Змастіть у майстерні дверні петлі
всіх дверцят.
Забороняється використовувати
тверді предмети для усунення
плям від смоли. Використовуйте
спрей для видалення смоли з
пофарбованих поверхонь.

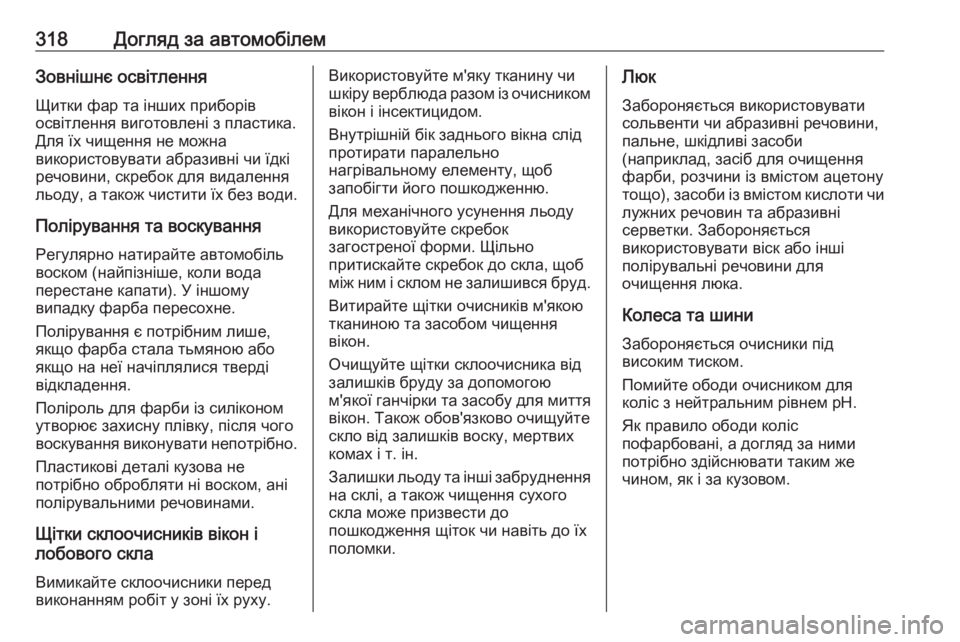

318Догляд за автомобілемЗовнішнє освітлення
Щитки фар та інших приборів
освітлення виготовлені з пластика.
Для їх чищення не можна
використовувати абразивні чи їдкі
речовини, скребок для видалення
льоду, а також чистити їх без води.
Полірування та воскування Регулярно натирайте автомобільвоском (найпізніше, коли вода
перестане капати). У іншому
випадку фарба пересохне.
Полірування є потрібним лише,
якщо фарба стала тьмяною або
якщо на неї начіплялися тверді
відкладення.
Поліроль для фарби із силіконом
утворює захисну плівку, після чого
воскування виконувати непотрібно.
Пластикові деталі кузова не
потрібно обробляти ні воском, ані
полірувальними речовинами.
Щітки склоочисників вікон і
лобового скла
Вимикайте склоочисники перед
виконанням робіт у зоні їх руху.Використовуйте м'яку тканину чи
шкіру верблюда разом із очисником
вікон і інсектицидом.
Внутрішній бік заднього вікна слід
протирати паралельно
нагрівальному елементу, щоб
запобігти його пошкодженню.
Для механічного усунення льоду
використовуйте скребок
загостреної форми. Щільно
притискайте скребок до скла, щоб
між ним і склом не залишився бруд.
Витирайте щітки очисників м'якою
тканиною та засобом чищення
вікон.
Очищуйте щітки склоочисника від
залишків бруду за допомогою
м'якої ганчірки та засобу для миття
вікон. Також обов'язково очищуйте
скло від залишків воску, мертвих
комах і т. ін.
Залишки льоду та інші забруднення на склі, а також чищення сухого
скла може призвести до
пошкодження щіток чи навіть до їх
поломки.Люк
Забороняється використовувати
сольвенти чи абразивні речовини,
пальне, шкідливі засоби
(наприклад, засіб для очищення
фарби, розчини із вмістом ацетону
тощо ), засоби із вмістом кислоти чи
лужних речовин та абразивні
серветки. Забороняється
використовувати віск або інші
полірувальні речовини для
очищення люка.
Колеса та шини Забороняється очисники підвисоким тиском.
Помийте ободи очисником для
коліс з нейтральним рівнем pH.
Як правило ободи коліс
пофарбовані, а догляд за ними
потрібно здійснювати таким же
чином, як і за кузовом.
