Page 31 of 343
Nycklar, dörrar och fönster29Observera!
Manövrering av den motormanövre‐
rade bakluckan leder inte till manöv‐
rering av centrallåset. För att kunna
öppna bakluckan med knappen på
den elektroniska nyckeln, eller med
pekplattan under bakluckans list eller via handsfree-manövreringbehöver bilen inte låsas upp. En
förutsättning är att den elektroniska
nyckeln finns utanför bilen, inom
ungefär en meter från bakluckan.
Lämna inte den elektroniska nyckeln
i lastrummet.
Lås bilen sedan du stängt om du
tidigare hade låst upp den.
Centrallås 3 24.Manövrering med den elektroniska
nyckeln
Tryck två gånger på X för att öppna
eller stänga bakluckan. För att
förhindra oavsiktlig öppning av
bakluckan måste X hållas in längre
än under låsning eller upplåsning.
Handsfree-användning med
rörelsesensor under bakstötfångaren
För att öppna eller stänga bakluckan
rör du foten i det mittre området under den bakre stötfångaren fram och till‐
baka snabbt. Håll inte kvar foten
under stötfångaren. Beroende på
ljusförhållandena indikeras området
med en symbol på marken. Den elek‐ troniska nyckeln måste finnas utanför
bilen inom ett avstånd på cirka
en meter från bakluckan. När fotrörel‐
sen detekteras av sensorn öppnas
eller stängs bakluckan efter en kort fördröjning.
Page 32 of 343
30Nycklar, dörrar och fönster9Fara
Rör inte vid några delar undertill
på bilen under handsfree-manöv‐ rering. Du kan få skador av varma motordelar.
Manövrering med pekplattan under
den yttre listen på bakluckan
För att öppna bakluckan trycker du på
pekknappen under bakluckans list
tills bakluckan börjar röra sig. Om
bilen är låst måste den elektroniska nyckeln finnas utanför bilen inom ett
avstånd på cirka en meter från
bakluckan.
För att stänga trycker du på C på
den öppna bakluckan tills bakluckan börjar röra sig.
Manövrering med strömställaren på
insidan av förardörren
Tryck på C på förardörrens insida
tills bakluckan börjar öppnas eller
stängas.
Stoppa eller ändra rörelseriktningen
Så här stoppar du bakluckans rörelse
omedelbart:
● tryck en gång på X på den elek‐
troniska nyckeln, eller
● tryck på pekplattan under bakluckans yttre list, eller
Page 33 of 343
Nycklar, dörrar och fönster31● tryck på C på den öppna
bakluckan, eller
● tryck på C på insidan av förar‐
dörren.
Om du trycker på någon av ströms‐
tällarna igen ändras rörelserikt‐
ningen.
Funktionssätt
Den motormanövrerade bakluckan
har tre funktionssätt som regleras
med knappen C i förardörren. För
att ändra funktionssätt vrider du på
strömställaren:● Normalläge MAX: Bakluckan
öppnas till full höjd.
● Mellanläge 3/4: Bakluckan
öppnas till en reducerad höjd
som kan ställas in.
● Läget Off: Bakluckan kan bara
manövreras manuellt.
Ställ in den reducerade
öppningshöjden i mellanläget
1. Vrid strömställaren för funktions‐ sätt till 3/4.
2. Öppna den motormanövrerade bakluckan med valfri funktions‐
strömställare.
3. Stoppa rörelsen på önskad höjd genom att trycka på valfri funk‐
tionsströmställare. Vid behov flyt‐
tar du den stoppade bakluckan till önskat läge manuellt.
4. Håll knappen C på insidan av
den öppna bakluckan intryckt i tre
sekunder.
Observera!
Justering av öppningshöjden ska
programmeras på marknivå.
En ljudsignal markerar den nya
inställningen och blinkerslamporna
blinkar. Den minskade höjden kan
endast ställas in vid en öppningsvin‐
kel större än 30°.
När du vrider inställningsratten i förar‐
dörren till mellanläget 3/4 stoppar den
motormanövrerade bakluckan
öppningen i det nyinställda läget.
Page 34 of 343
32Nycklar, dörrar och fönsterBakluckan hålls öppen endast om enminsta höjd överskrids (minsta
öppningsvinkel 30°). Öppningshöj‐
den kan inte programmeras under
den höjden.
Skyddsfunktion
Om den motormanövrerade
bakluckan stöter på ett hinder under
öppning eller stängning vänds rörel‐
seriktningen automatiskt en kort bit.
Flera hinder under en öppnings- eller
stängningscykel deaktiverar funk‐
tionen. I så fall kan du stänga eller
öppna bakluckan manuellt.
Den motormanövrerade bakluckan
har klämsensorer på sidokanterna.
Om sensorerna upptäcker hinder
mellan bakluckan och chassit öppnas bakluckan tills den aktiveras igen eller
stängs manuellt.
Säkerhetsfunktionen indikeras av en
varningssignal.
Ta bort alla hinder innan normal
motormanövrerad funktion återupp‐ tas.
Om bilen är utrustad med en fabriks‐
monterad draganordning och en släp‐ vagn är elektriskt ansluten, kanbakluckan endast användas
manuellt. Tryck på pekpanelen för att
låsa upp bakluckan, sedan kan du
öppna och stäng den manuellt.
Kontrollera att inga föremål finns
inom rörelseområdet.
Överbelastning
Om den motormanövrerade
bakluckan manövreras flera gånger
med korta mellanrum avaktiveras
funktionen en stund. Återställ
systemet genom att manuellt flytta
bakluckan till ändläget.
Allmänna tips för användning av
bakluckan9 Fara
Kör inte med helt eller delvis
öppen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.
Se upp
Innan du öppnar bakluckan, se
efter så att inga ovanförliggande
föremål som kan skada luckan,
t.ex. en garageport, är i vägen.
Kontrollera alltid rörelseområdet
ovanför och bakom bakluckan.
Observera!
Montering av tunga tillbehör på bakluckan kan göra att den inte hålls
kvar i öppet läge.
Observera!
Den motormanövrerade bakluckans
funktion inaktiveras om bilbatteris‐ pänningen är låg. I detta fall kanske
inte ens bakluckan kan manövreras
manuellt.
Observera!
Med den motormanövrerade
bakluckan deaktiverad och alla
dörrar upplåsta kan bakluckan
endast manövreras manuellt. Då
krävs det betydligt större kraft än
vanligt för att stänga bakluckan
manuellt.
Page 35 of 343
Nycklar, dörrar och fönster33Observera!
Vid låga yttertemperaturer öppnas
bakluckan kanske inte till fullo av sig
självt. Lyft i så fall bakluckan till dess
normala ändläge för hand.Bilsäkerhet
Stöldskyddslåsning9 Varning
Aktivera inte systemet om
personer finns kvar i bilen!
Dörrarna kan inte låsas upp
inifrån.
Alla dörrar säkras mot upplåsning.
Alla dörrar måste vara stängda, i
annat fall kan systemet inte aktiveras.
Vid upplåsning av bilen stängs det
mekaniska stöldskyddet av. Detta
kan inte göras med centrallåsnings‐
knappen.
Aktivering
Tryck på e på den elektroniska nyck‐
eln två gånger inom loppet av
fem sekunder .
Stöldlarm Stöldlarmet är kombinerat med stöld‐skyddslåsningen.
Det övervakar: ● dörrar, baklucka, motorhuv
● kupén inklusive det angränsande
bagageutrymmet
● bilens lutning, t.ex. vid lyft
● tändsystemet
Page 36 of 343
34Nycklar, dörrar och fönsterInkoppling
Alla dörrar måste vara stängda och
nyckeln till det elektroniska nyckel‐
systemet får inte vara kvar i bilen.
Annars kan systemet inte aktiveras.
● självaktiverat 30 sekunder efter att bilen låsts genom att trycka påknappen på något av yttre dörr‐
handtagen.
● direkt genom intryckning av e två
gånger snabbt inom
fem sekunder.
● med passiv låsning aktiverad: aktiveras helt kort efter att passiv
låsning sker.
Observera!
Förändringar i interiören, t.ex.
påsättning av stolsöverdrag och
öppna fönster eller taklucka, kan
störa kupéövervakningsfunktionen.
Inkoppling utan övervakning av
bilens interiör och lutning
Stäng av övervakningen av kupén
och bilens lutning om du lämnar kvar
djur i bilen, då ultraljudssignaler med
hög volym eller rörelser kan utlösa
larmet. Stäng även av de funktio‐
nerna om bilen fraktas på färja eller
tåg.
1. Stäng bakluckan, motorhuven, fönstren och takluckan.
2. Tryck på o. Lysdioden i knap‐
pen o tänds under maximalt
tio minuter.
3. Stäng dörrarna.
4. Slå på stöldlarmet.
Statusmeddelandet visas i förarin‐
formationscentralen.
Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.

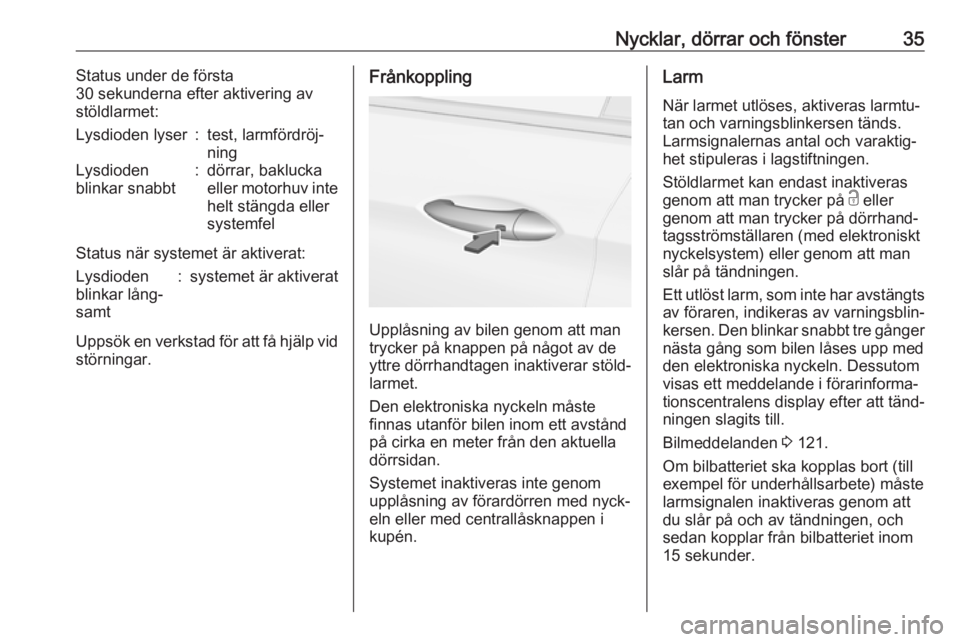

Page 37 of 343
Nycklar, dörrar och fönster35Status under de första
30 sekunderna efter aktivering av
stöldlarmet:Lysdioden lyser:test, larmfördröj‐
ningLysdioden
blinkar snabbt:dörrar, baklucka
eller motorhuv inte
helt stängda eller
systemfel
Status när systemet är aktiverat:
Lysdioden
blinkar lång‐
samt:systemet är aktiverat
Uppsök en verkstad för att få hjälp vid
störningar.
Frånkoppling
Upplåsning av bilen genom att man
trycker på knappen på något av de
yttre dörrhandtagen inaktiverar stöld‐
larmet.
Den elektroniska nyckeln måste
finnas utanför bilen inom ett avstånd
på cirka en meter från den aktuella
dörrsidan.
Systemet inaktiveras inte genom
upplåsning av förardörren med nyck‐
eln eller med centrallåsknappen i
kupén.
Larm
När larmet utlöses, aktiveras larmtu‐
tan och varningsblinkersen tänds.
Larmsignalernas antal och varaktig‐
het stipuleras i lagstiftningen.
Stöldlarmet kan endast inaktiveras
genom att man trycker på c eller
genom att man trycker på dörrhand‐
tagsströmställaren (med elektroniskt
nyckelsystem) eller genom att man
slår på tändningen.
Ett utlöst larm, som inte har avstängts
av föraren, indikeras av varningsblin‐
kersen. Den blinkar snabbt tre gånger
nästa gång som bilen låses upp med
den elektroniska nyckeln. Dessutom
visas ett meddelande i förarinforma‐
tionscentralens display efter att tänd‐
ningen slagits till.
Bilmeddelanden 3 121.
Om bilbatteriet ska kopplas bort (till exempel för underhållsarbete) måste
larmsignalen inaktiveras genom att
du slår på och av tändningen, och
sedan kopplar från bilbatteriet inom
15 sekunder.
Page 38 of 343
36Nycklar, dörrar och fönsterStartspärr
Startspärren aktiveras automatiskt.
Om kontrollampan d blinkar när
tändningen är på finns det en störning
och det går inte att starta motorn. Slå av tändningen och slå på den igen.
Försök igen med nyckeln i sändar‐
fickan. Om bilens elektroniska nyck‐
elsystem inte fungerar 3 173.
Om kontrollampan d fortsätter att
blinka, försök starta motorn med
reservnyckeln.
Uppsök en verkstad för att få hjälp.
Observera!
RFID-taggar (Radio Frequency
Identification) kan orsaka störningar
som påverkar nyckeln. Ha dem inte
placerad nära nyckeln när du startar bilen.
Observera!
Startspärren låser inte dörrarna. Lås
därför alltid bilen när du lämnar den
och koppla in stöldlarmet 3 24,
3 33.
Kontrollampa d 3 109.Ytterbackspeglar
Konvex form
På grund av den konvexa formen ser
föremålen mindre ut och därmed är
det svårare att uppskatta avstånd.
Varning för döda vinkeln 3 224.
Elektrisk inställning
Välj ytterbackspegel genom att trycka
på í för den vänstra eller ì för den
högra spegeln. Knappens lampa
visar vilken spegel som är vald.
Vrid sedan kontrollen för att ställa in
spegeln.
Infällning av speglar
För fotgängares säkerhet viks ytter‐
backspeglarna framåt eller bakåt vid
en stötpåkänning. Återställning sker
med ett lätt tryck på spegelhuset.

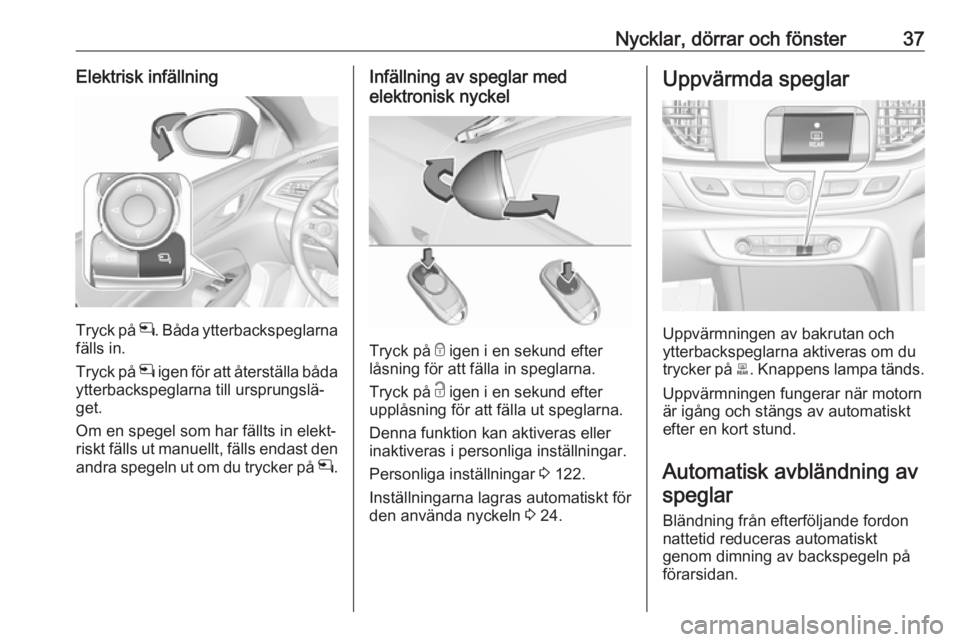

Page 39 of 343
Nycklar, dörrar och fönster37Elektrisk infällning
Tryck på n. Båda ytterbackspeglarna
fälls in.
Tryck på n igen för att återställa båda
ytterbackspeglarna till ursprungslä‐
get.
Om en spegel som har fällts in elekt‐
riskt fälls ut manuellt, fälls endast den
andra spegeln ut om du trycker på n.
Infällning av speglar med
elektronisk nyckel
Tryck på e igen i en sekund efter
låsning för att fälla in speglarna.
Tryck på c igen i en sekund efter
upplåsning för att fälla ut speglarna.
Denna funktion kan aktiveras eller
inaktiveras i personliga inställningar.
Personliga inställningar 3 122.
Inställningarna lagras automatiskt för
den använda nyckeln 3 24.
Uppvärmda speglar
Uppvärmningen av bakrutan och
ytterbackspeglarna aktiveras om du
trycker på b. Knappens lampa tänds.
Uppvärmningen fungerar när motorn är igång och stängs av automatiskt
efter en kort stund.
Automatisk avbländning av speglar
Bländning från efterföljande fordonnattetid reduceras automatiskt
genom dimning av backspegeln på
förarsidan.
Page 40 of 343

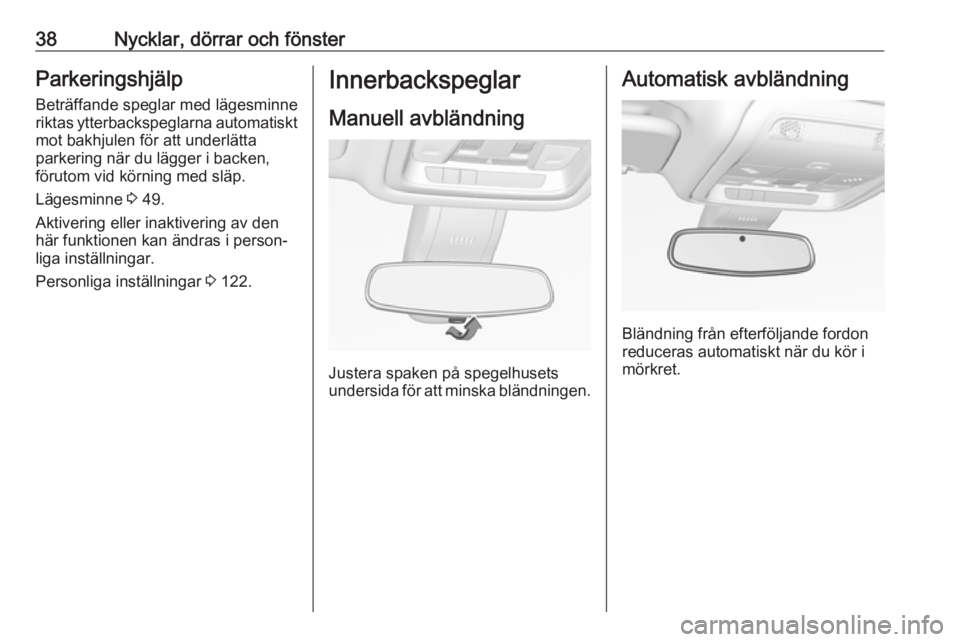

38Nycklar, dörrar och fönsterParkeringshjälp
Beträffande speglar med lägesminne
riktas ytterbackspeglarna automatiskt
mot bakhjulen för att underlätta
parkering när du lägger i backen,
förutom vid körning med släp.
Lägesminne 3 49.
Aktivering eller inaktivering av den här funktionen kan ändras i person‐ liga inställningar.
Personliga inställningar 3 122.Innerbackspeglar
Manuell avbländning
Justera spaken på spegelhusets
undersida för att minska bländningen.
Automatisk avbländning
Bländning från efterföljande fordon
reduceras automatiskt när du kör i
mörkret.
