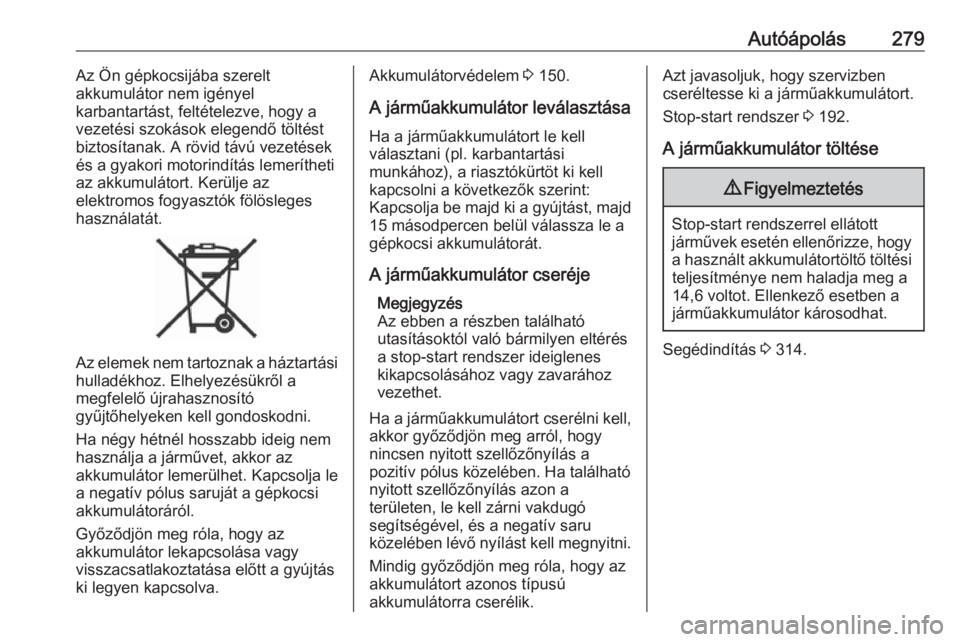

Autóápolás279Az Ön gépkocsijába szerelt
akkumulátor nem igényel
karbantartást, feltételezve, hogy a vezetési szokások elegendő töltést
biztosítanak. A rövid távú vezetések
és a gyakori motorindítás lemerítheti
az akkumulátort. Kerülje az
elektromos fogyasztók fölösleges
használatát.
Az elemek nem tartoznak a háztartási
hulladékhoz. Elhelyezésükről a
megfelelő újrahasznosító
gyűjtőhelyeken kell gondoskodni.
Ha négy hétnél hosszabb ideig nem
használja a járművet, akkor az
akkumulátor lemerülhet. Kapcsolja le
a negatív pólus saruját a gépkocsi
akkumulátoráról.
Győződjön meg róla, hogy az
akkumulátor lekapcsolása vagy
visszacsatlakoztatása előtt a gyújtás
ki legyen kapcsolva.
Akkumulátorvédelem 3 150.
A járműakkumulátor leválasztása Ha a járműakkumulátort le kell
választani (pl. karbantartási
munkához), a riasztókürtöt ki kell
kapcsolni a következők szerint:
Kapcsolja be majd ki a gyújtást, majd 15 másodpercen belül válassza le a
gépkocsi akkumulátorát.
A járműakkumulátor cseréje Megjegyzés
Az ebben a részben található
utasításoktól való bármilyen eltérés
a stop-start rendszer ideiglenes
kikapcsolásához vagy zavarához
vezethet.
Ha a járműakkumulátort cserélni kell,
akkor győződjön meg arról, hogy
nincsen nyitott szellőzőnyílás a
pozitív pólus közelében. Ha található
nyitott szellőzőnyílás azon a
területen, le kell zárni vakdugó
segítségével, és a negatív saru
közelében lévő nyílást kell megnyitni.
Mindig győződjön meg róla, hogy az
akkumulátort azonos típusú
akkumulátorra cserélik.Azt javasoljuk, hogy szervizben
cseréltesse ki a járműakkumulátort.
Stop-start rendszer 3 192.
A járműakkumulátor töltése9 Figyelmeztetés
Stop-start rendszerrel ellátott
járművek esetén ellenőrizze, hogy
a használt akkumulátortöltő töltési teljesítménye nem haladja meg a
14,6 voltot. Ellenkező esetben a
járműakkumulátor károsodhat.
Segédindítás 3 314.

280AutóápolásFigyelmeztető címke
A szimbólumok jelentése:● Tilos a dohányzás, valamint a szikra és nyílt láng használata.
● Mindig takarja el a szemét. A robbanékony gázok vakságot
vagy személyi sérülést
okozhatnak.
● Tartsa gyermekektől elzárva az járműakkumulátort.
● A járműakkumulátor kénsavat tartalmaz, mely vakságot vagy
súlyos égési sérüléseket
okozhat.
● További információkat a Kezelési
útmutató tartalmaz.
● A járműakkumulátor közelében robbanékony gázok lehetnek
jelen.
Dízel üzemanyag rendszer légtelenítő
Ha az üzemanyagtartály kiürült, a
dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg ezt a folyamatot legalább öt
másodpercet kivárva előtte. Ha a
motor továbbra sem indul, kérjen
segítséget egy szerviztől.Ablaktörlő lapát csere
Szélvédő
Emelje fel az ablaktörlőkart úgy, hogy az felemelt pozícióban rögzüljön.
Emelje meg a rögzítőkapcsot, hogy
kipattintsa az ablaktörlő lapátot és
távolítsa el.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.

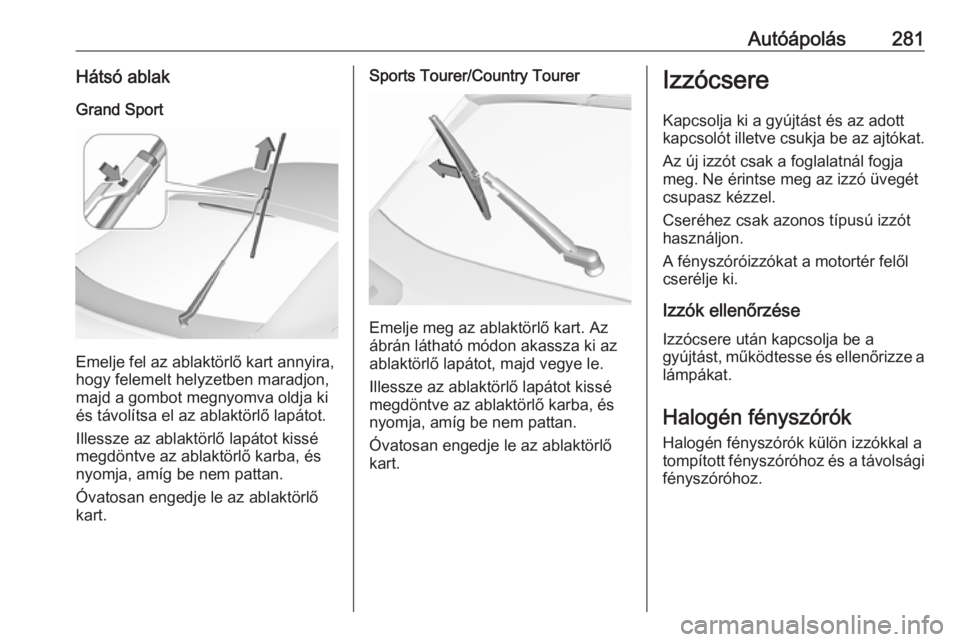

Autóápolás281Hátsó ablakGrand Sport
Emelje fel az ablaktörlő kart annyira,
hogy felemelt helyzetben maradjon,
majd a gombot megnyomva oldja ki
és távolítsa el az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
Sports Tourer/Country Tourer
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze a
lámpákat.
Halogén fényszórók
Halogén fényszórók külön izzókkal a tompított fényszóróhoz és a távolsági fényszóróhoz.

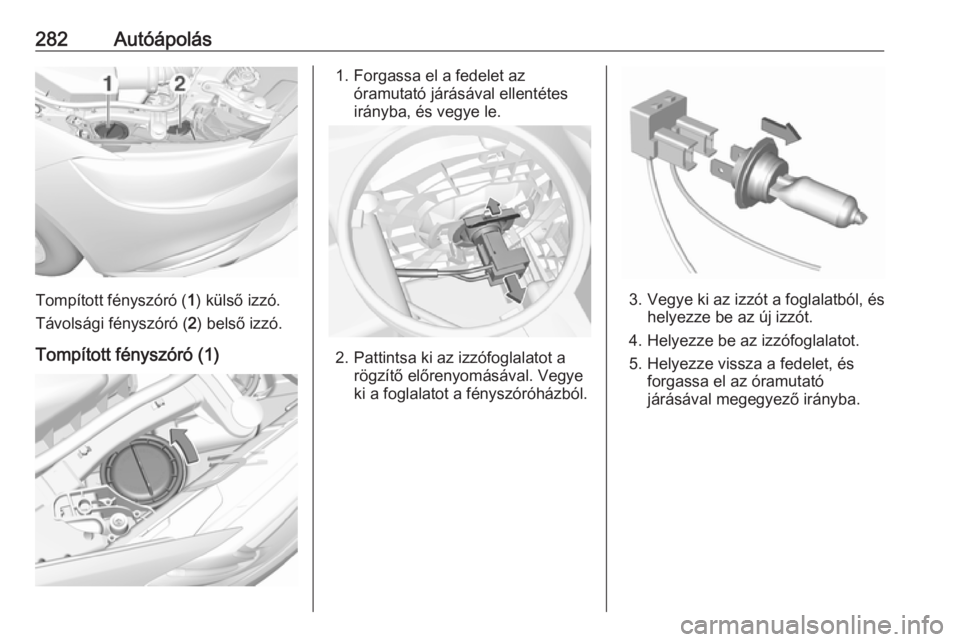

282Autóápolás
Tompított fényszóró (1) külső izzó.
Távolsági fényszóró ( 2) belső izzó.
Tompított fényszóró (1)
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. Pattintsa ki az izzófoglalatot a rögzítő előrenyomásával. Vegye
ki a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.

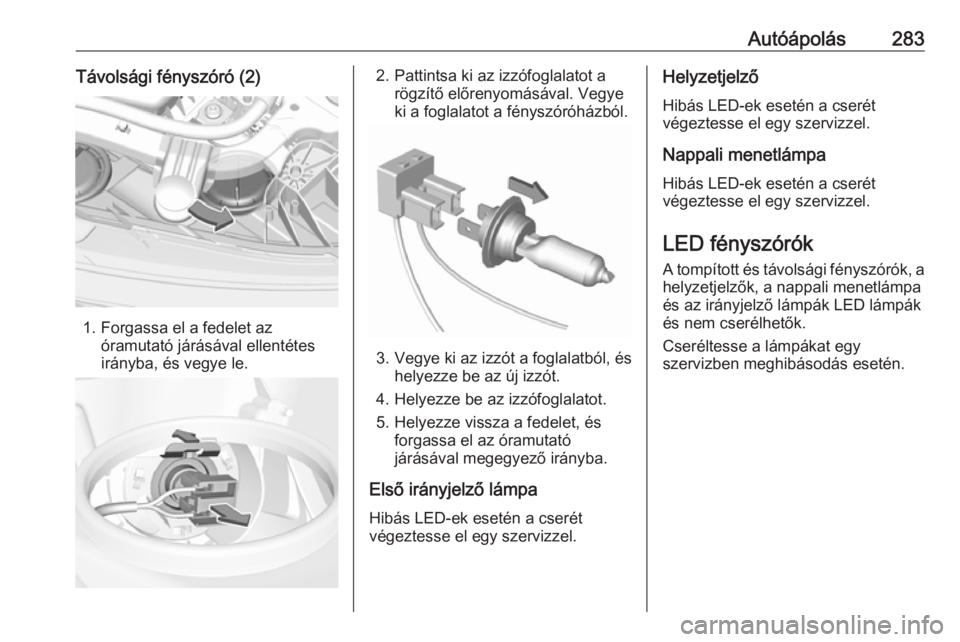

Autóápolás283Távolsági fényszóró (2)
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. Pattintsa ki az izzófoglalatot a rögzítő előrenyomásával. Vegye
ki a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot. 5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Helyzetjelző
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
Nappali menetlámpa
Hibás LED-ek esetén a cserét
végeztesse el egy szervizzel.
LED fényszórók A tompított és távolsági fényszórók, a
helyzetjelzők, a nappali menetlámpa
és az irányjelző lámpák LED lámpák
és nem cserélhetők.
Cseréltesse a lámpákat egy
szervizben meghibásodás esetén.

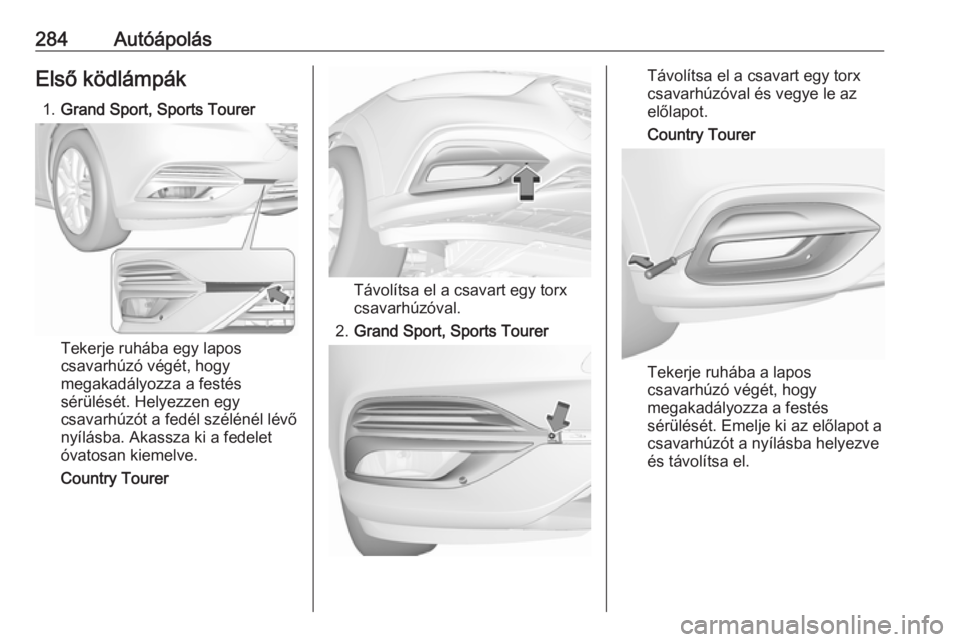

284AutóápolásElső ködlámpák1. Grand Sport, Sports Tourer
Tekerje ruhába egy lapos
csavarhúzó végét, hogy
megakadályozza a festés
sérülését. Helyezzen egy
csavarhúzót a fedél szélénél lévő
nyílásba. Akassza ki a fedelet
óvatosan kiemelve.
Country Tourer
Távolítsa el a csavart egy torx
csavarhúzóval.
2. Grand Sport, Sports Tourer
Távolítsa el a csavart egy torx
csavarhúzóval és vegye le az
előlapot.
Country Tourer
Tekerje ruhába a lapos
csavarhúzó végét, hogy
megakadályozza a festés
sérülését. Emelje ki az előlapot a
csavarhúzót a nyílásba helyezve
és távolítsa el.

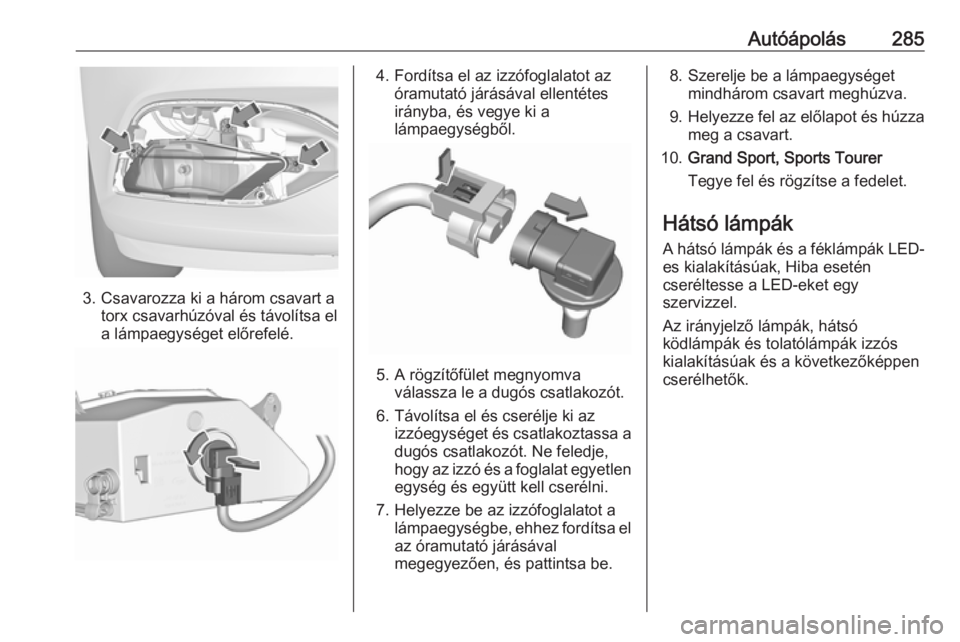

Autóápolás285
3. Csavarozza ki a három csavart atorx csavarhúzóval és távolítsa el
a lámpaegységet előrefelé.
4. Fordítsa el az izzófoglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpaegységből.
5. A rögzítőfület megnyomva válassza le a dugós csatlakozót.
6. Távolítsa el és cserélje ki az izzóegységet és csatlakoztassa a
dugós csatlakozót. Ne feledje,
hogy az izzó és a foglalat egyetlen
egység és együtt kell cserélni.
7. Helyezze be az izzófoglalatot a lámpaegységbe, ehhez fordítsa elaz óramutató járásával
megegyezően, és pattintsa be.
8. Szerelje be a lámpaegységet mindhárom csavart meghúzva.
9. Helyezze fel az előlapot és húzza
meg a csavart.
10. Grand Sport, Sports Tourer
Tegye fel és rögzítse a fedelet.
Hátsó lámpák A hátsó lámpák és a féklámpák LED-
es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Az irányjelző lámpák, hátsó
ködlámpák és tolatólámpák izzós kialakításúak és a következőképpencserélhetők.

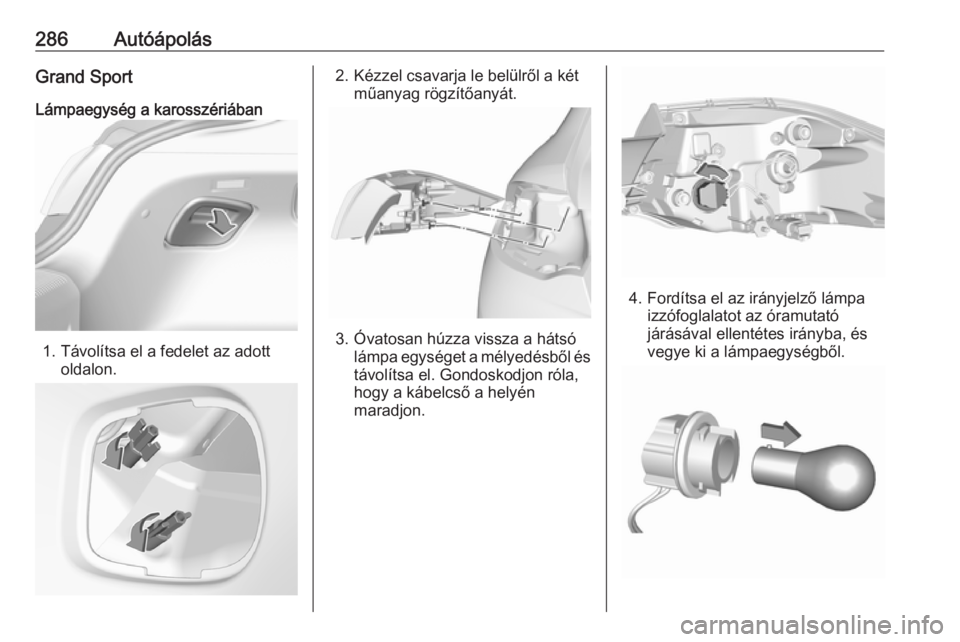

286AutóápolásGrand Sport
Lámpaegység a karosszériában
1. Távolítsa el a fedelet az adott oldalon.
2. Kézzel csavarja le belülről a kétműanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésből és
távolítsa el. Gondoskodjon róla,
hogy a kábelcső a helyén
maradjon.
4. Fordítsa el az irányjelző lámpa izzófoglalatot az óramutató
járásával ellentétes irányba, és
vegye ki a lámpaegységből.

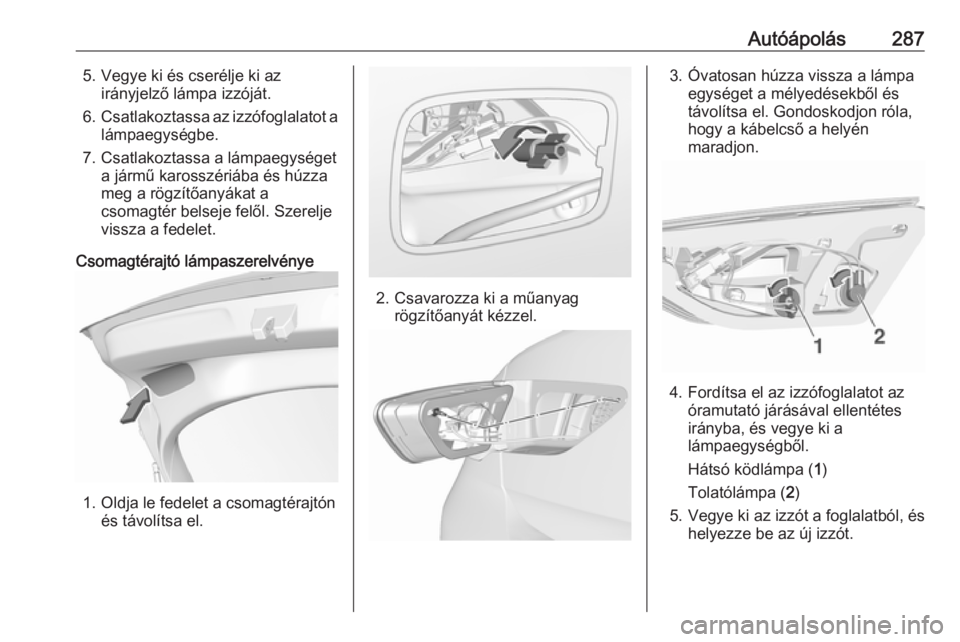

Autóápolás2875. Vegye ki és cserélje ki azirányjelző lámpa izzóját.
6. Csatlakoztassa az izzófoglalatot a
lámpaegységbe.
7. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyákat a
csomagtér belseje felől. Szerelje
vissza a fedelet.
Csomagtérajtó lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.
2. Csavarozza ki a műanyag rögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el. Gondoskodjon róla,
hogy a kábelcső a helyén
maradjon.
4. Fordítsa el az izzófoglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpaegységből.
Hátsó ködlámpa ( 1)
Tolatólámpa ( 2)
5. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.

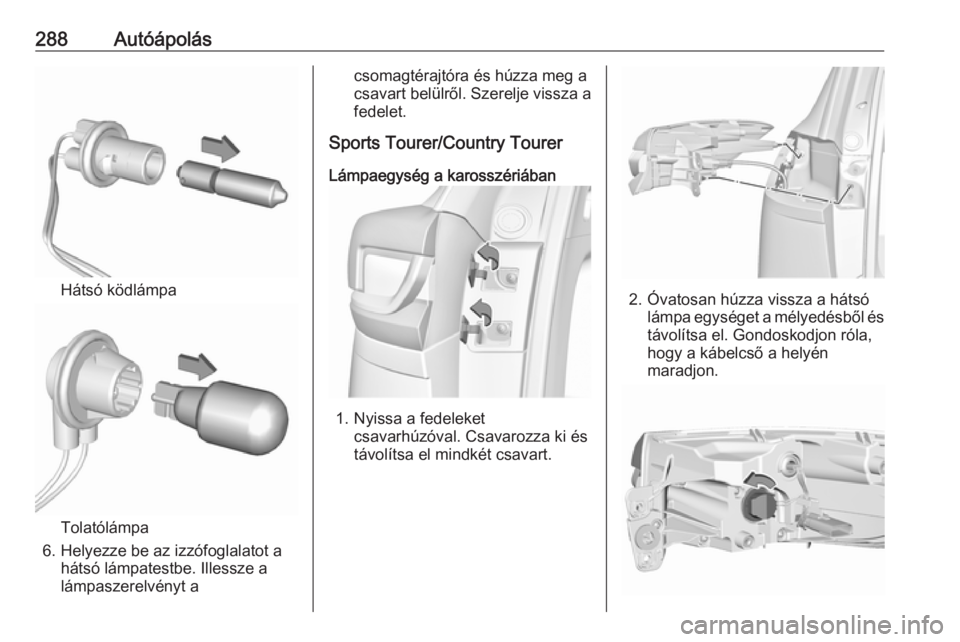

288Autóápolás
Hátsó ködlámpa
Tolatólámpa
6. Helyezze be az izzófoglalatot a hátsó lámpatestbe. Illessze a
lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavart belülről. Szerelje vissza a
fedelet.
Sports Tourer/Country Tourer
Lámpaegység a karosszériában
1. Nyissa a fedeleket csavarhúzóval. Csavarozza ki és
távolítsa el mindkét csavart.
2. Óvatosan húzza vissza a hátsó lámpa egységet a mélyedésből és
távolítsa el. Gondoskodjon róla,
hogy a kábelcső a helyén
maradjon.
