Îngrijirea autovehiculului289Sports Tourer, Country TourerAnsamblul lămpii din caroserie
1. Deschideţi capacele cu ajutorul unei şurubelniţe. Deşurubaţi şi
scoateţi ambele şuruburi.
2. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă la
conducta de cabluri să rămână pe poziţie.
3. Rotiţi soclul becului pentru semnalizare în sens antiorar şi
scoateţi-l din ansamblul lămpii.
4. Scoateţi becul din soclu şi înlocuiţi-l cu un bec de
semnalizare nou.
5. Fixaţi soclul becului la ansamblul lămpii.
6. Fixaţi ansamblul becului la caroseria autovehiculului şi
strângeţi şuruburile. Închideţi
capacele.

290Îngrijirea autovehicululuiAnsamblul luminilor din hayon
1. Desprindeţi capacul din hayon şiscoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l. Aveţi grijă
la conducta de cabluri să rămână pe poziţie.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din ansamblul
lămpii.
Lampa de ceaţă spate ( 1)
Lampa de marşarier ( 2)
5. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
Lampa de ceaţă spate

Îngrijirea autovehiculului291
Lampa de marşarier
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.
Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.

292Îngrijirea autovehiculului4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

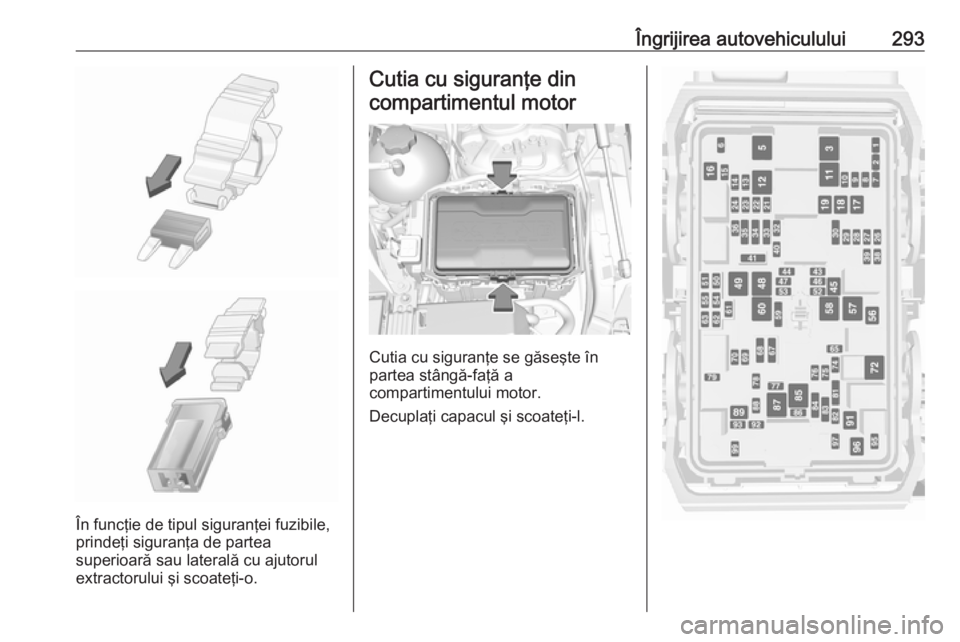

Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

Îngrijirea autovehiculului293
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.

294Îngrijirea autovehicululuiNr.Circuit1–2–3Sistemul ABS4–5–6Hayonul7Proiectoarele de ceaţă8Modul de memorie9Scaunele încălzite10Suport lombar al scaunelor11Baterie CC/CC12Luneta încălzită13Oglindă încălzită14–15–16Ştergătorul de parbriz17Scaunul acţionat electric din
partea pasagerului faţă18ParasolarulNr.Circuit19Scaunul acţionat electric din
partea şoferului20–21Trapa de pe plafon22Ştergător de lunetă/airbag23Farurile adaptive24–25–26Modul de comandă transmisie27Contact/Panou de bord28–29Cameră video retrovizoare/
Fantă de ventilaţie30Lampa de control defecţiuni/
Remorcă31–32Cameră33Încălzire în scaune, faţă34Încălzire în scaun, spate35Amortizare/Tracţiune integralăNr.Circuit36Sistemul de alimentare cu
combustibil37–38–39–40Sistemul de blocare volan41–42–43Volanul încălzit44Reglarea fasciculului farurilor45–46Modul de comandă motor47–48Convertizor CC/CC/Fantă de
ventilaţie/Supraalimentarea
motorului49Modul de comandă portieră
spate50–51–52–

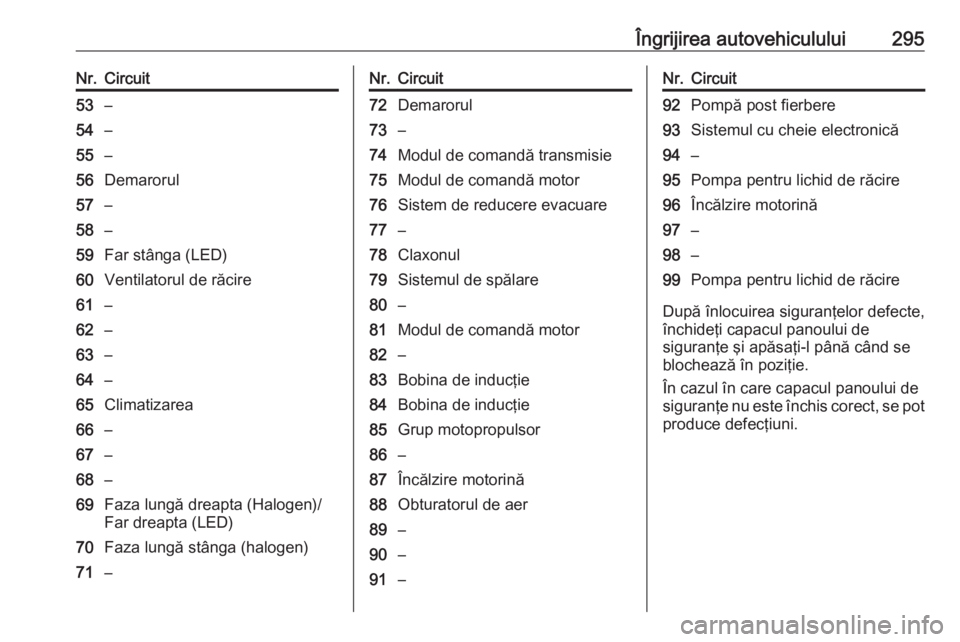

Îngrijirea autovehiculului295Nr.Circuit53–54–55–56Demarorul57–58–59Far stânga (LED)60Ventilatorul de răcire61–62–63–64–65Climatizarea66–67–68–69Faza lungă dreapta (Halogen)/
Far dreapta (LED)70Faza lungă stânga (halogen)71–Nr.Circuit72Demarorul73–74Modul de comandă transmisie75Modul de comandă motor76Sistem de reducere evacuare77–78Claxonul79Sistemul de spălare80–81Modul de comandă motor82–83Bobina de inducţie84Bobina de inducţie85Grup motopropulsor86–87Încălzire motorină88Obturatorul de aer89–90–91–Nr.Circuit92Pompă post fierbere93Sistemul cu cheie electronică94–95Pompa pentru lichid de răcire96Încălzire motorină97–98–99Pompa pentru lichid de răcire
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

296Îngrijirea autovehicululuiCutia cu siguranţe dinpanoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord.
Decuplaţi capacul lateral şi
demontaţi-l.
În autovehiculele cu volanul pe
dreapta, cutia cu siguranţe se află în
spatele unui capac din torpedou.
Deschideţi torpedoul şi scoateţi
capacul.
Nr.Circuit1Acţionare electrică geam stânga2Acţionare electrică geam
dreapta3Modul control caroserie4Ventilator control sistem aer
condiţionat5Modul control caroserie6Elementele remorcii7Scaunele spate, rabatarea
acţionată electric8Modul control caroserie9Modul de comandă motor10Ecran frontal11Reducţie NO x/Încălzitor
conductă12Reducţie NO x/Senzor de
calamină13Modul AdBlue14Volanul încălzit15Modul de comandă transmisie16Amplificatorul

Îngrijirea autovehiculului297Nr.Circuit17Alarma18Modul control caroserie19Modul AdBlue20Modul control caroserie21Modul control caroserie22Modul control caroserie23Sistemul de blocare electrică
volan24Airbag25Racord diagnostic26Priza din portbagaj27Supapă EBCM28Elemente poliţie29–30–31Comenzile de pe volan32Contactul33Climatizarea34Modul gateway central35Conector AUX/USBNr.Circuit36Încărcător wireless37Ştergătorul de lunetă38Modul OnStar39Afişor40Sistemul de asistenţă la parcare41Consola din plafon42Sistemul InfotainmentTrusa de scule
Uneltele
Autovehicule cu roată de rezervă
Cricul cu cheia de roţi, uneltele, un
şurub cu extensie pentru fixarea roţii
deteriorate şi inelul de tractare sunt
amplasate în trusa de scule, sub
roata de rezervă din portbagaj. Roata
de rezervă 3 311.

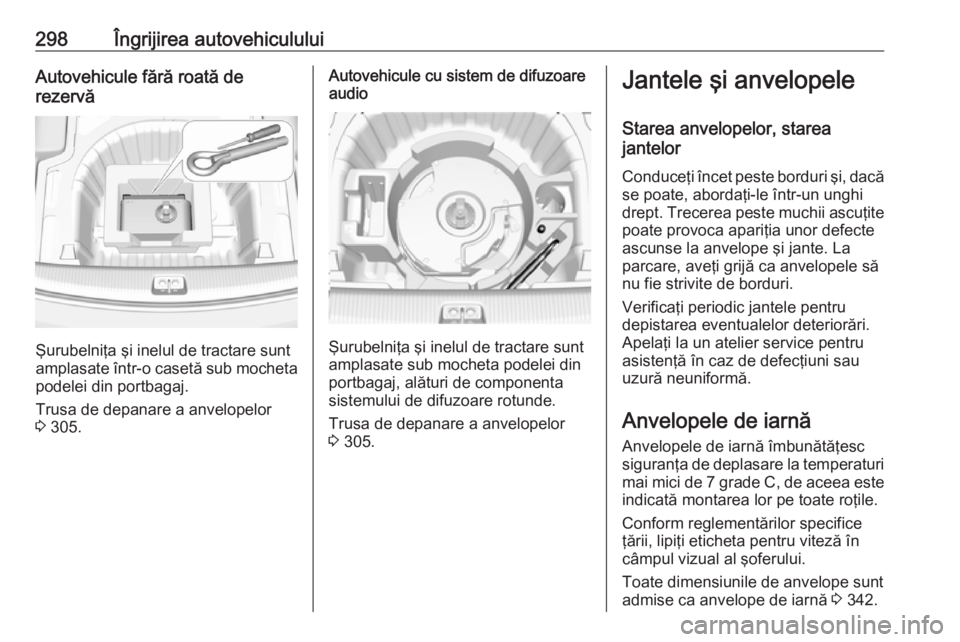

298Îngrijirea autovehicululuiAutovehicule fără roată de
rezervă
Şurubelniţa şi inelul de tractare sunt
amplasate într-o casetă sub mocheta
podelei din portbagaj.
Trusa de depanare a anvelopelor
3 305.
Autovehicule cu sistem de difuzoare
audio
Şurubelniţa şi inelul de tractare sunt
amplasate sub mocheta podelei din
portbagaj, alături de componenta
sistemului de difuzoare rotunde.
Trusa de depanare a anvelopelor
3 305.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacă
se poate, abordaţi-le într-un unghi
drept. Trecerea peste muchii ascuţite poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La
parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi mai mici de 7 grade C, de aceea este
indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 342.
