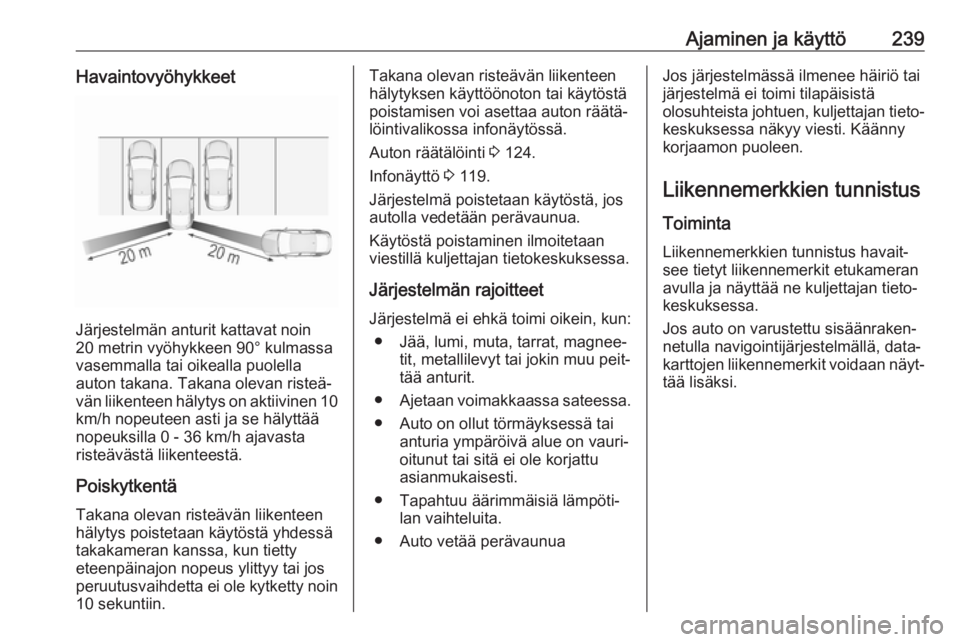

Ajaminen ja käyttö239Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
20 metrin vyöhykkeen 90° kulmassa
vasemmalla tai oikealla puolella
auton takana. Takana olevan risteä‐
vän liikenteen hälytys on aktiivinen 10 km/h nopeuteen asti ja se hälyttää
nopeuksilla 0 - 36 km/h ajavasta
risteävästä liikenteestä.
Poiskytkentä
Takana olevan risteävän liikenteen
hälytys poistetaan käytöstä yhdessä takakameran kanssa, kun tietty
eteenpäinajon nopeus ylittyy tai jos
peruutusvaihdetta ei ole kytketty noin 10 sekuntiin.
Takana olevan risteävän liikenteen
hälytyksen käyttöönoton tai käytöstä
poistamisen voi asettaa auton räätä‐
löintivalikossa infonäytössä.
Auton räätälöinti 3 124.
Infonäyttö 3 119.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Järjestelmä ei ehkä toimi oikein, kun: ● Jää, lumi, muta, tarrat, magnee‐ tit, metallilevyt tai jokin muu peit‐
tää anturit.
● Ajetaan voimakkaassa sateessa.
● Auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
● Auto vetää perävaunuaJos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐
netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐
tää lisäksi.

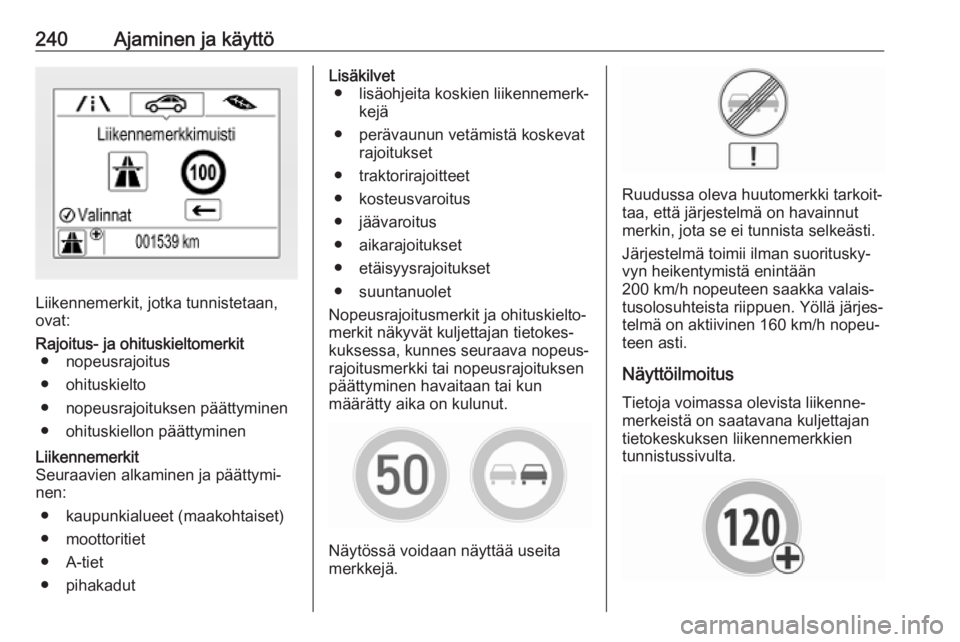

240Ajaminen ja käyttö
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut
merkin, jota se ei tunnista selkeästi.
Järjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.

Ajaminen ja käyttö241Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisäkilvellä oleva nopeus‐
rajoitus, tällä alueella näkyy symboli
+ .
Valitse Tiedot, " tai ? -valikko
ohjauspyörän oikeanpuoleisilla
painikkeilla ja valitse liikennemerk‐ kien tunnistuksen sivu 3 112.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.
Kun toiminto on aktivoitu ja kun liiken‐
nemerkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐
rajoitukset ja ohituskieltomerkit näky‐ vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.
Paina perustason näytössä
SET/CLR suuntavilkkuvivussa, kun
liikennemerkkien tunnistussivu
näkyy.

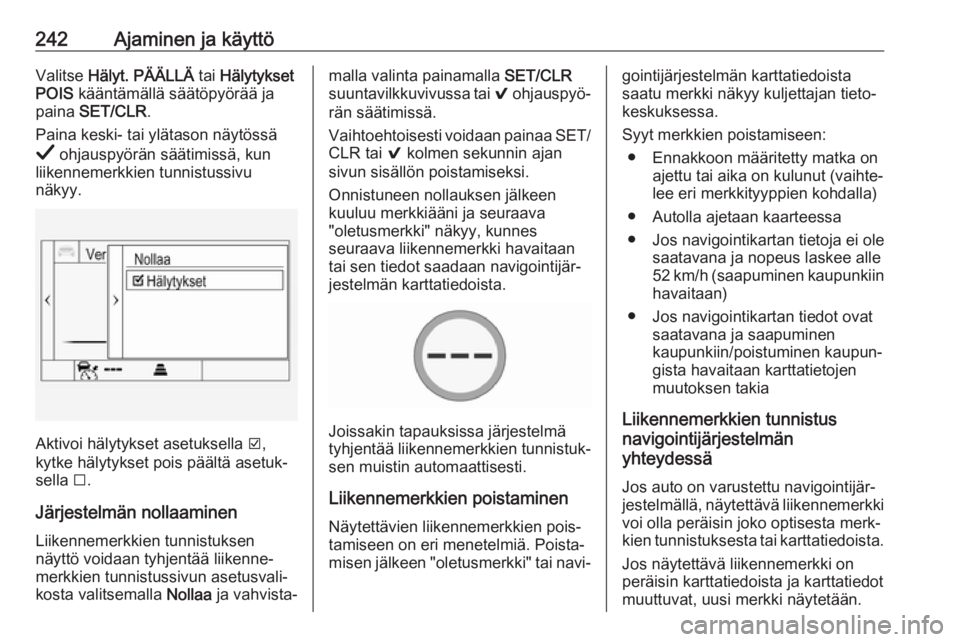

242Ajaminen ja käyttöValitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS kääntämällä säätöpyörää ja
paina SET/CLR .
Paina keski- tai ylätason näytössä Å ohjauspyörän säätimissä, kun
liikennemerkkien tunnistussivu
näkyy.
Aktivoi hälytykset asetuksella J,
kytke hälytykset pois päältä asetuk‐
sella I.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
näyttö voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaa ja vahvista‐
malla valinta painamalla SET/CLR
suuntavilkkuvivussa tai 9 ohjauspyö‐
rän säätimissä.
Vaihtoehtoisesti voidaan painaa SET/
CLR tai 9 kolmen sekunnin ajan
sivun sisällön poistamiseksi.
Onnistuneen nollauksen jälkeen
kuuluu merkkiääni ja seuraava
"oletusmerkki" näkyy, kunnes
seuraava liikennemerkki havaitaan
tai sen tiedot saadaan navigointijär‐
jestelmän karttatiedoista.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Liikennemerkkien poistaminen Näytettävien liikennemerkkien pois‐
tamiseen on eri menetelmiä. Poista‐
misen jälkeen "oletusmerkki" tai navi‐
gointijärjestelmän karttatiedoista
saatu merkki näkyy kuljettajan tieto‐
keskuksessa.
Syyt merkkien poistamiseen: ● Ennakkoon määritetty matka on ajettu tai aika on kulunut (vaihte‐
lee eri merkkityyppien kohdalla)
● Autolla ajetaan kaarteessa
● Jos navigointikartan tietoja ei ole saatavana ja nopeus laskee alle52 km/h (saapuminen kaupunkiin
havaitaan)
● Jos navigointikartan tiedot ovat saatavana ja saapuminen
kaupunkiin/poistuminen kaupun‐
gista havaitaan karttatietojen
muutoksen takia
Liikennemerkkien tunnistus
navigointijärjestelmän
yhteydessä
Jos auto on varustettu navigointijär‐
jestelmällä, näytettävä liikennemerkki
voi olla peräisin joko optisesta merk‐kien tunnistuksesta tai karttatiedoista.
Jos näytettävä liikennemerkki on
peräisin karttatiedoista ja karttatiedot
muuttuvat, uusi merkki näytetään.

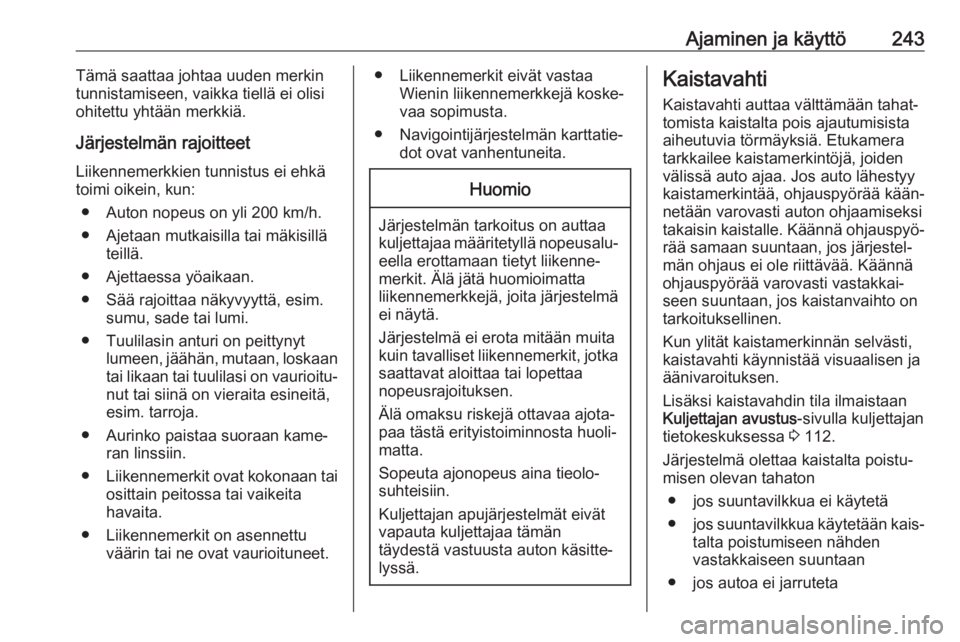

Ajaminen ja käyttö243Tämä saattaa johtaa uuden merkin
tunnistamiseen, vaikka tiellä ei olisi
ohitettu yhtään merkkiä.
Järjestelmän rajoitteet
Liikennemerkkien tunnistus ei ehkä
toimi oikein, kun:
● Auton nopeus on yli 200 km/h.
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Tuulilasin anturi on peittynyt lumeen, jäähän, mutaan, loskaantai likaan tai tuulilasi on vaurioitu‐
nut tai siinä on vieraita esineitä,
esim. tarroja.
● Aurinko paistaa suoraan kame‐ ran linssiin.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita
havaita.
● Liikennemerkit on asennettu väärin tai ne ovat vaurioituneet.● Liikennemerkit eivät vastaaWienin liikennemerkkejä koske‐
vaa sopimusta.
● Navigointijärjestelmän karttatie‐ dot ovat vanhentuneita.Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐
eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta
liikennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa
nopeusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän
täydestä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahti auttaa välttämään tahat‐
tomista kaistalta pois ajautumisista
aiheutuvia törmäyksiä. Etukamera
tarkkailee kaistamerkintöjä, joiden
välissä auto ajaa. Jos auto lähestyy
kaistamerkintää, ohjauspyörää kään‐
netään varovasti auton ohjaamiseksi
takaisin kaistalle. Käännä ohjauspyö‐ rää samaan suuntaan, jos järjestel‐
män ohjaus ei ole riittävää. Käännä
ohjauspyörää varovasti vastakkai‐
seen suuntaan, jos kaistanvaihto on
tarkoituksellinen.
Kun ylität kaistamerkinnän selvästi,
kaistavahti käynnistää visuaalisen ja
äänivaroituksen.
Lisäksi kaistavahdin tila ilmaistaan
Kuljettajan avustus -sivulla kuljettajan
tietokeskuksessa 3 112.
Järjestelmä olettaa kaistalta poistu‐
misen olevan tahaton
● jos suuntavilkkua ei käytetä
● jos suuntavilkkua käytetään kais‐
talta poistumiseen nähden
vastakkaiseen suuntaan
● jos autoa ei jarruteta

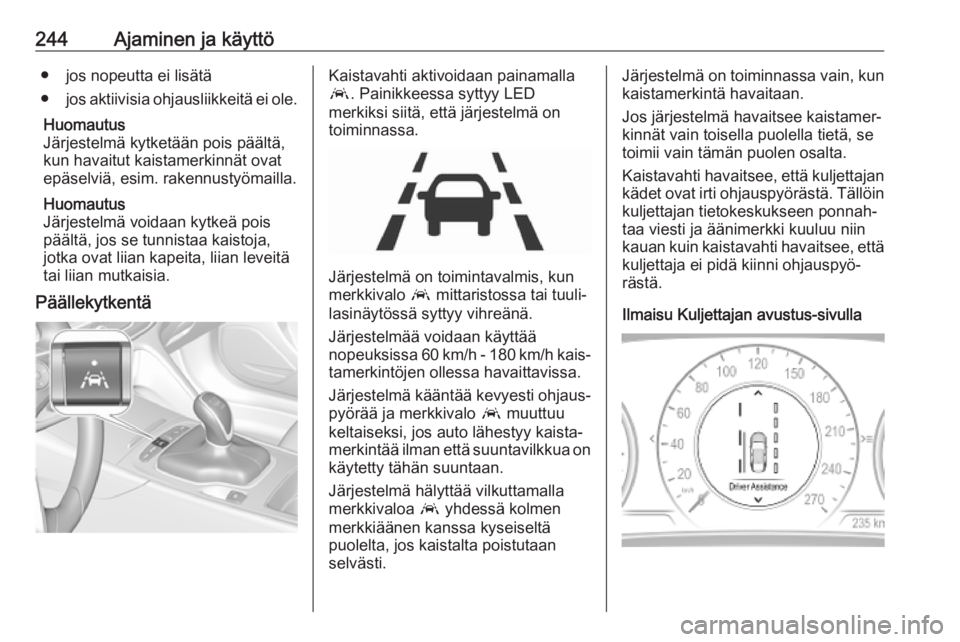

244Ajaminen ja käyttö● jos nopeutta ei lisätä
● jos aktiivisia ohjausliikkeitä ei ole.
Huomautus
Järjestelmä kytketään pois päältä,
kun havaitut kaistamerkinnät ovat
epäselviä, esim. rakennustyömailla.
Huomautus
Järjestelmä voidaan kytkeä pois
päältä, jos se tunnistaa kaistoja,
jotka ovat liian kapeita, liian leveitä
tai liian mutkaisia.
PäällekytkentäKaistavahti aktivoidaan painamalla
a . Painikkeessa syttyy LED
merkiksi siitä, että järjestelmä on
toiminnassa.
Järjestelmä on toimintavalmis, kun
merkkivalo a mittaristossa tai tuuli‐
lasinäytössä syttyy vihreänä.
Järjestelmää voidaan käyttää
nopeuksissa 60 km/h - 180 km/h kais‐
tamerkintöjen ollessa havaittavissa.
Järjestelmä kääntää kevyesti ohjaus‐
pyörää ja merkkivalo a muuttuu
keltaiseksi, jos auto lähestyy kaista‐
merkintää ilman että suuntavilkkua on
käytetty tähän suuntaan.
Järjestelmä hälyttää vilkuttamalla
merkkivaloa a yhdessä kolmen
merkkiäänen kanssa kyseiseltä
puolelta, jos kaistalta poistutaan
selvästi.
Järjestelmä on toiminnassa vain, kun
kaistamerkintä havaitaan.
Jos järjestelmä havaitsee kaistamer‐
kinnät vain toisella puolella tietä, se
toimii vain tämän puolen osalta.
Kaistavahti havaitsee, että kuljettajan kädet ovat irti ohjauspyörästä. Tällöinkuljettajan tietokeskukseen ponnah‐
taa viesti ja äänimerkki kuuluu niin
kauan kuin kaistavahti havaitsee, että kuljettaja ei pidä kiinni ohjauspyö‐
rästä.
Ilmaisu Kuljettajan avustus-sivulla

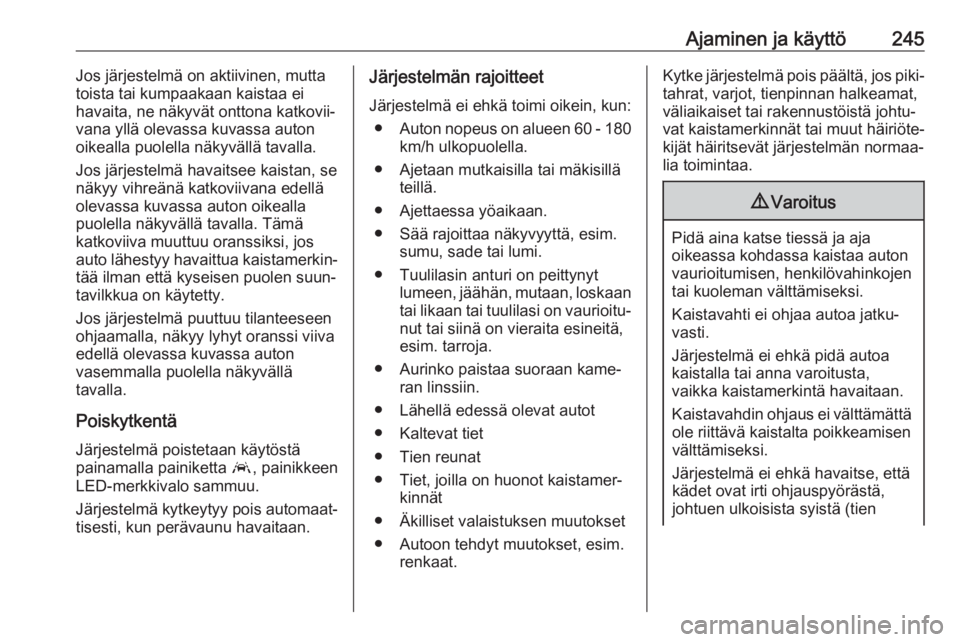

Ajaminen ja käyttö245Jos järjestelmä on aktiivinen, mutta
toista tai kumpaakaan kaistaa ei
havaita, ne näkyvät onttona katkovii‐
vana yllä olevassa kuvassa auton
oikealla puolella näkyvällä tavalla.
Jos järjestelmä havaitsee kaistan, se
näkyy vihreänä katkoviivana edellä
olevassa kuvassa auton oikealla
puolella näkyvällä tavalla. Tämä
katkoviiva muuttuu oranssiksi, jos
auto lähestyy havaittua kaistamerkin‐
tää ilman että kyseisen puolen suun‐ tavilkkua on käytetty.
Jos järjestelmä puuttuu tilanteeseen
ohjaamalla, näkyy lyhyt oranssi viiva
edellä olevassa kuvassa auton
vasemmalla puolella näkyvällä
tavalla.
Poiskytkentä
Järjestelmä poistetaan käytöstä
painamalla painiketta a, painikkeen
LED-merkkivalo sammuu.
Järjestelmä kytkeytyy pois automaat‐
tisesti, kun perävaunu havaitaan.Järjestelmän rajoitteet
Järjestelmä ei ehkä toimi oikein, kun: ● Auton nopeus on alueen 60 - 180
km/h ulkopuolella.
● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Tuulilasin anturi on peittynyt lumeen, jäähän, mutaan, loskaantai likaan tai tuulilasi on vaurioitu‐
nut tai siinä on vieraita esineitä,
esim. tarroja.
● Aurinko paistaa suoraan kame‐ ran linssiin.
● Lähellä edessä olevat autot ● Kaltevat tiet
● Tien reunat
● Tiet, joilla on huonot kaistamer‐ kinnät
● Äkilliset valaistuksen muutokset
● Autoon tehdyt muutokset, esim. renkaat.Kytke järjestelmä pois päältä, jos piki‐tahrat, varjot, tienpinnan halkeamat,
väliaikaiset tai rakennustöistä johtu‐
vat kaistamerkinnät tai muut häiriöte‐
kijät häiritsevät järjestelmän normaa‐
lia toimintaa.9 Varoitus
Pidä aina katse tiessä ja aja
oikeassa kohdassa kaistaa auton vaurioitumisen, henkilövahinkojen
tai kuoleman välttämiseksi.
Kaistavahti ei ohjaa autoa jatku‐
vasti.
Järjestelmä ei ehkä pidä autoa
kaistalla tai anna varoitusta,
vaikka kaistamerkintä havaitaan.
Kaistavahdin ohjaus ei välttämättä ole riittävä kaistalta poikkeamisenvälttämiseksi.
Järjestelmä ei ehkä havaitse, että
kädet ovat irti ohjauspyörästä,
johtuen ulkoisista syistä (tien

246Ajaminen ja käyttökunto ja pinta, sää jne.). Kuljetta‐
jalla on täysi vastuu auton ohjaa‐
misesta ja hänen täytyy pitää
kädet koko ajan ohjauspyörässä
ajaessaan autoa.
Järjestelmän käyttäminen vedet‐
täessä perävaunua tai ajettaessa
liukkaissa olosuhteissa voi johtaa
auton hallinnan menetykseen ja
törmäykseen. Kytke järjestelmä
pois päältä.Polttoaine
Bensiinimoottorienpolttoaine
Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai vastaavat vaatimukset.
Moottorissa voi käyttää enintään
10 % etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐ ainetta. Alempi oktaaniluku voi
aiheuttaa moottorin tehon alentami‐ sen ja se voi lisätä polttoaineenkulu‐
tusta jonkin verran.
Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.Huomio
Jos käytetään muuta kuin
EN 228 -standardin mukaista tai
vastaavaa polttoainetta, seurauk‐ sena voi olla karstoittuminen tai
moottorivaurio.
Huomio
Oktaaniluvultaan alinta mahdol‐
lista oktaanilukua alhaisemman
polttoaineen käyttäminen voi
aiheuttaa hallitsemattoman pala‐ misen ja moottorin vahingoittumi‐
sen.
Moottorikohtaiset oktaanilukuvaati‐
mukset ovat moottorin tietojen yleis‐
kuvauksessa 3 310. Maakohtainen
tarra polttoaineen täyttöaukon
läpässä voi ohittaa vaatimuksen.

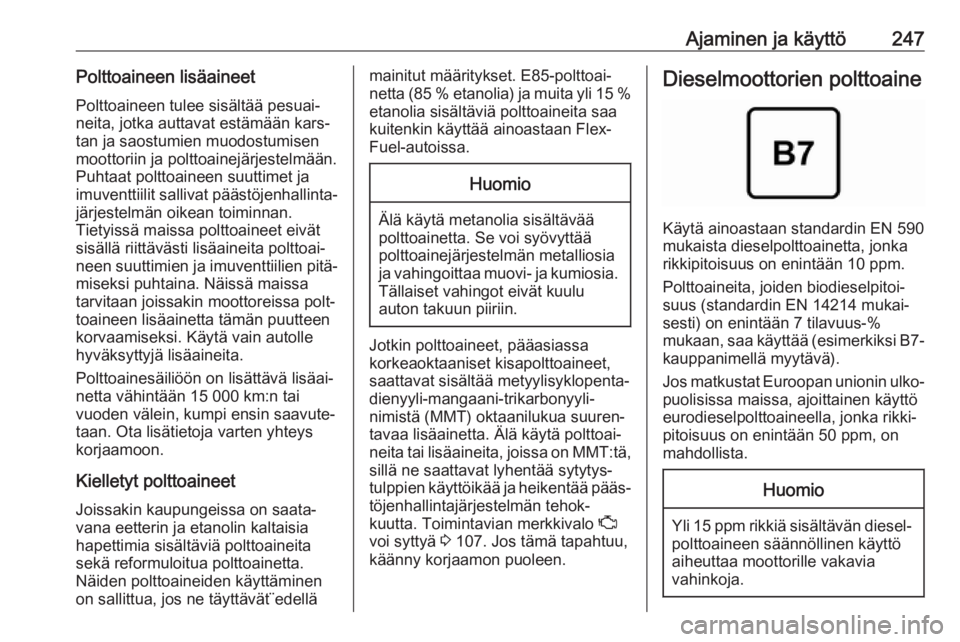

Ajaminen ja käyttö247Polttoaineen lisäaineet
Polttoaineen tulee sisältää pesuai‐ neita, jotka auttavat estämään kars‐
tan ja saostumien muodostumisen
moottoriin ja polttoainejärjestelmään.
Puhtaat polttoaineen suuttimet ja
imuventtiilit sallivat päästöjenhallinta‐
järjestelmän oikean toiminnan.
Tietyissä maissa polttoaineet eivät
sisällä riittävästi lisäaineita polttoai‐
neen suuttimien ja imuventtiilien pitä‐ miseksi puhtaina. Näissä maissa
tarvitaan joissakin moottoreissa polt‐
toaineen lisäainetta tämän puutteen
korvaamiseksi. Käytä vain autolle
hyväksyttyjä lisäaineita.
Polttoainesäiliöön on lisättävä lisäai‐
netta vähintään 15 000 km:n tai
vuoden välein, kumpi ensin saavute‐
taan. Ota lisätietoja varten yhteys
korjaamoon.
Kielletyt polttoaineet Joissakin kaupungeissa on saata‐
vana eetterin ja etanolin kaltaisia
hapettimia sisältäviä polttoaineita
sekä reformuloitua polttoainetta.
Näiden polttoaineiden käyttäminen
on sallittua, jos ne täyttävät¨edellämainitut määritykset. E85-polttoai‐
netta (85 % etanolia) ja muita yli 15 % etanolia sisältäviä polttoaineita saa
kuitenkin käyttää ainoastaan Flex‐
Fuel-autoissa.Huomio
Älä käytä metanolia sisältävää polttoainetta. Se voi syövyttää
polttoainejärjestelmän metalliosia
ja vahingoittaa muovi- ja kumiosia.
Tällaiset vahingot eivät kuulu
auton takuun piiriin.
Jotkin polttoaineet, pääasiassa
korkeaoktaaniset kisapolttoaineet,
saattavat sisältää metyylisyklopenta‐
dienyyli-mangaani-trikarbonyyli-
nimistä (MMT) oktaanilukua suuren‐
tavaa lisäainetta. Älä käytä polttoai‐
neita tai lisäaineita, joissa on MMT:tä, sillä ne saattavat lyhentää sytytys‐
tulppien käyttöikää ja heikentää pääs‐
töjenhallintajärjestelmän tehok‐
kuutta. Toimintavian merkkivalo Z
voi syttyä 3 107. Jos tämä tapahtuu,
käänny korjaamon puoleen.
Dieselmoottorien polttoaine
Käytä ainoastaan standardin EN 590
mukaista dieselpolttoainetta, jonka
rikkipitoisuus on enintään 10 ppm.
Polttoaineita, joiden biodieselpitoi‐
suus (standardin EN 14214 mukai‐
sesti) on enintään 7 tilavuus-%
mukaan, saa käyttää (esimerkiksi B7-
kauppanimellä myytävä).
Jos matkustat Euroopan unionin ulko‐
puolisissa maissa, ajoittainen käyttö
eurodieselpolttoaineella, jonka rikki‐
pitoisuus on enintään 50 ppm, on
mahdollista.
Huomio
Yli 15 ppm rikkiä sisältävän diesel‐
polttoaineen säännöllinen käyttö
aiheuttaa moottorille vakavia
vahinkoja.

248Ajaminen ja käyttöHuomio
Jos käytetään muuta kuin EN 590
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla moottorin tehon heikkenemi‐
nen, lisääntynyt kuluminen tai
moottorivaurio ja se voi vaikuttaa
takuuseen.
Älä käytä merimoottoreiden dieselöl‐ jyjä, lämmitysöljyjä, Aquazolea tai
vastaavia veden ja dieselöljyn emul‐
sioita. Bensiinimoottorien polttoai‐
neita ja dieselpolttoaineita ei saa
sekoittaa keskenään.
Käyttö alhaisessa lämpötilassa Alle 0 °C lämpötiloissa jotkut diesel‐
tuotteet, joissa on biodieselseosta,
voivat aiheuttaa tukoksia, jäätyä tai
hyytyä, mikä voi vaikuttaa polttoai‐
neen syöttöjärjestelmään. Käynnistys ja moottori eivät ehkä toimi tällöin
hyvin. Käytä aina talvilaatuista diesel‐
polttoainetta ulkolämpötilan ollessa
alle 0 °C.
Arktista dieselpolttoainetta voidaan
käyttää erittäin kylmissä alle -20 °C
lämpötiloissa. Tämän polttoainelaa‐
dun käyttö lämpimissä tai kuumissa
ilmastoissa ei ole suositeltavaa, se
voisi aiheuttaa moottorin pysähty‐
mistä, huonoa käynnistymistä tai vaurioita polttoaineen suihkutusjär‐jestelmälle.
Tankkaaminen9 Vaara
Ennen kuin tankkaat, katkaise
sytytysvirta ja sammuta mahdolli‐
set palotilalla varustetut ulkopuoli‐ set lämmittimet.
Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.
9 Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi
korjaamolla.
Polttoaineen täyttöaukon kannessa
oleva symbolein varustettu tarra
ilmaisee sallitut polttoainetyypit.
Euroopassa huoltoasemien pumppu‐
suuttimet on merkitty näillä symbo‐
leilla. Tankkaa vain sallitun tyyppistä
polttoainetta.
