OPEL INSIGNIA BREAK 2019 Ohjekirja (in Finnish)

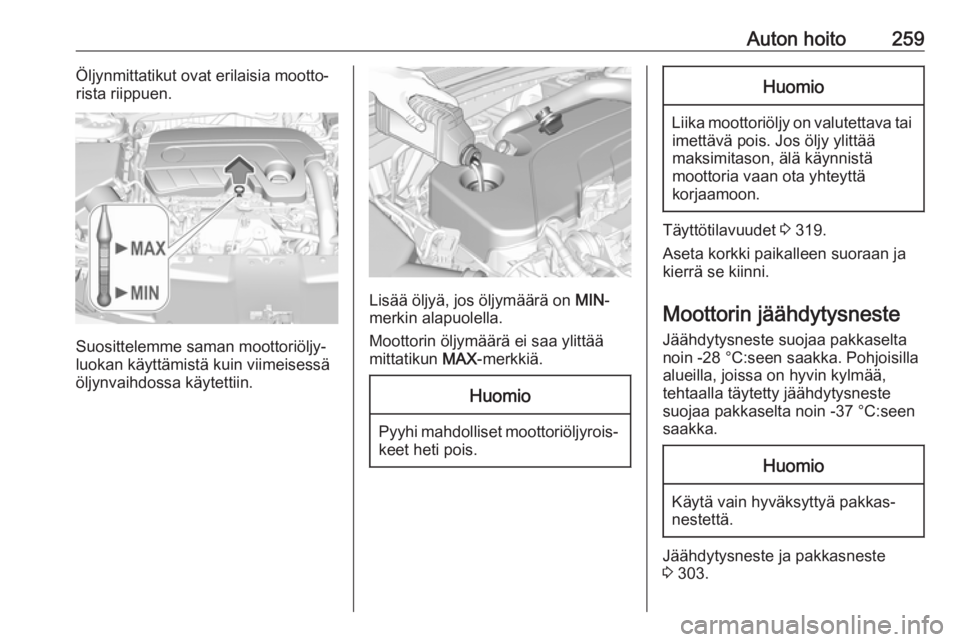

Auton hoito259Öljynmittatikut ovat erilaisia mootto‐
rista riippuen.
Suosittelemme saman moottoriöljy‐
luokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin.
Lisää öljyä, jos öljymäärä on MIN-
merkin alapuolella.
Moottorin öljymäärä ei saa ylittää
mittatikun MAX-merkkiä.
Huomio
Pyyhi mahdolliset moottoriöljyrois‐
keet heti pois.
Huomio
Liika moottoriöljy on valutettava taiimettävä pois. Jos öljy ylittää
maksimitason, älä käynnistä
moottoria vaan ota yhteyttä
korjaamoon.
Täyttötilavuudet 3 319.
Aseta korkki paikalleen suoraan ja
kierrä se kiinni.
Moottorin jäähdytysneste
Jäähdytysneste suojaa pakkaselta noin -28 °C:seen saakka. Pohjoisilla
alueilla, joissa on hyvin kylmää,
tehtaalla täytetty jäähdytysneste
suojaa pakkaselta noin -37 °C:seen saakka.
Huomio
Käytä vain hyväksyttyä pakkas‐
nestettä.
Jäähdytysneste ja pakkasneste
3 303.

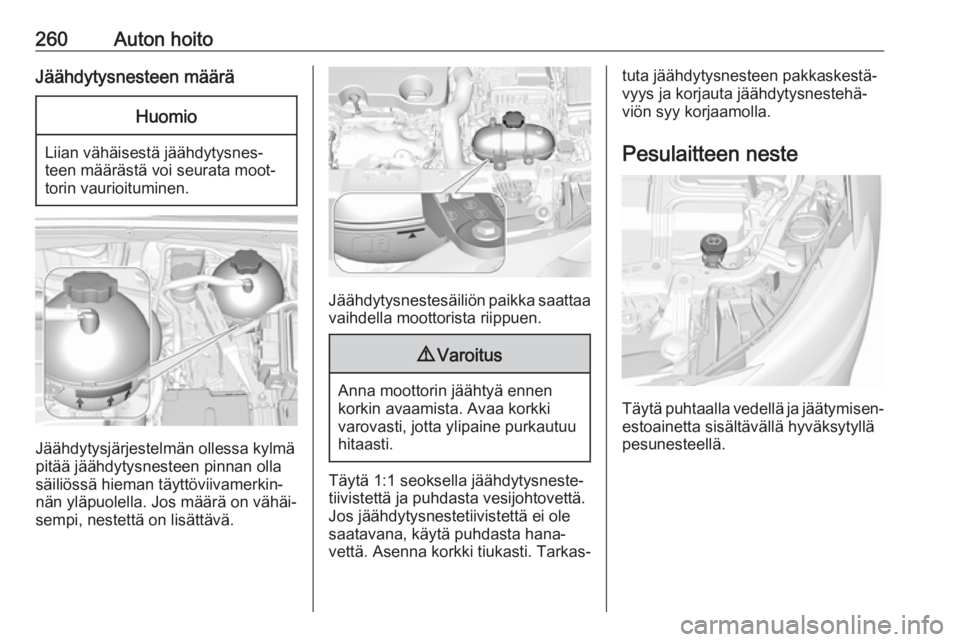

260Auton hoitoJäähdytysnesteen määräHuomio
Liian vähäisestä jäähdytysnes‐
teen määrästä voi seurata moot‐
torin vaurioituminen.
Jäähdytysjärjestelmän ollessa kylmä
pitää jäähdytysnesteen pinnan olla
säiliössä hieman täyttöviivamerkin‐
nän yläpuolella. Jos määrä on vähäi‐
sempi, nestettä on lisättävä.
Jäähdytysnestesäiliön paikka saattaa
vaihdella moottorista riippuen.
9 Varoitus
Anna moottorin jäähtyä ennen
korkin avaamista. Avaa korkki
varovasti, jotta ylipaine purkautuu
hitaasti.
Täytä 1:1 seoksella jäähdytysneste‐
tiivistettä ja puhdasta vesijohtovettä.
Jos jäähdytysnestetiivistettä ei ole
saatavana, käytä puhdasta hana‐
vettä. Asenna korkki tiukasti. Tarkas‐
tuta jäähdytysnesteen pakkaskestä‐
vyys ja korjauta jäähdytysnestehä‐
viön syy korjaamolla.
Pesulaitteen neste
Täytä puhtaalla vedellä ja jäätymisen‐ estoainetta sisältävällä hyväksytyllä
pesunesteellä.

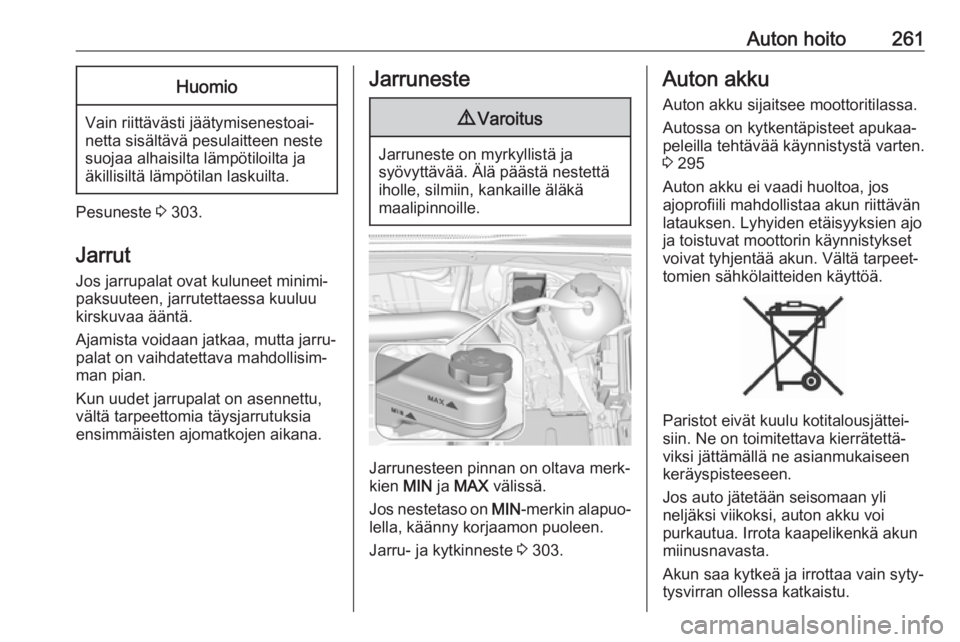

Auton hoito261Huomio
Vain riittävästi jäätymisenestoai‐
netta sisältävä pesulaitteen neste
suojaa alhaisilta lämpötiloilta ja
äkillisiltä lämpötilan laskuilta.
Pesuneste 3 303.
Jarrut
Jos jarrupalat ovat kuluneet minimi‐
paksuuteen, jarrutettaessa kuuluu
kirskuvaa ääntä.
Ajamista voidaan jatkaa, mutta jarru‐
palat on vaihdatettava mahdollisim‐
man pian.
Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia ensimmäisten ajomatkojen aikana.
Jarruneste9 Varoitus
Jarruneste on myrkyllistä ja
syövyttävää. Älä päästä nestettä
iholle, silmiin, kankaille äläkä
maalipinnoille.
Jarrunesteen pinnan on oltava merk‐
kien MIN ja MAX välissä.
Jos nestetaso on MIN-merkin alapuo‐
lella, käänny korjaamon puoleen.
Jarru- ja kytkinneste 3 303.
Auton akku
Auton akku sijaitsee moottoritilassa.
Autossa on kytkentäpisteet apukaa‐
peleilla tehtävää käynnistystä varten.
3 295
Auton akku ei vaadi huoltoa, jos
ajoprofiili mahdollistaa akun riittävän
latauksen. Lyhyiden etäisyyksien ajo
ja toistuvat moottorin käynnistykset
voivat tyhjentää akun. Vältä tarpeet‐
tomien sähkölaitteiden käyttöä.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Jos auto jätetään seisomaan yli
neljäksi viikoksi, auton akku voi
purkautua. Irrota kaapelikenkä akun
miinusnavasta.
Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.

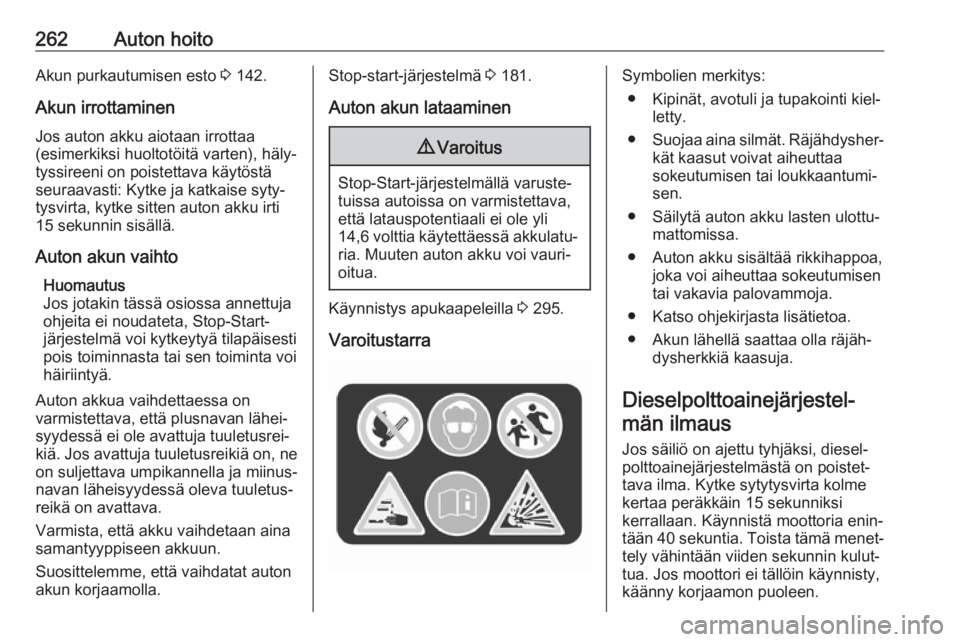

262Auton hoitoAkun purkautumisen esto 3 142.
Akun irrottaminen Jos auton akku aiotaan irrottaa
(esimerkiksi huoltotöitä varten), häly‐
tyssireeni on poistettava käytöstä
seuraavasti: Kytke ja katkaise syty‐
tysvirta, kytke sitten auton akku irti
15 sekunnin sisällä.
Auton akun vaihto Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.
Varmista, että akku vaihdetaan aina
samantyyppiseen akkuun.
Suosittelemme, että vaihdatat auton
akun korjaamolla.Stop-start-järjestelmä 3 181.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 295.
Varoitustarra
Symbolien merkitys: ● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Akun lähellä saattaa olla räjäh‐ dysherkkiä kaasuja.
Dieselpolttoainejärjestel‐
män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi
kerrallaan. Käynnistä moottoria enin‐
tään 40 sekuntia. Toista tämä menet‐ tely vähintään viiden sekunnin kulut‐
tua. Jos moottori ei tällöin käynnisty,
käänny korjaamon puoleen.

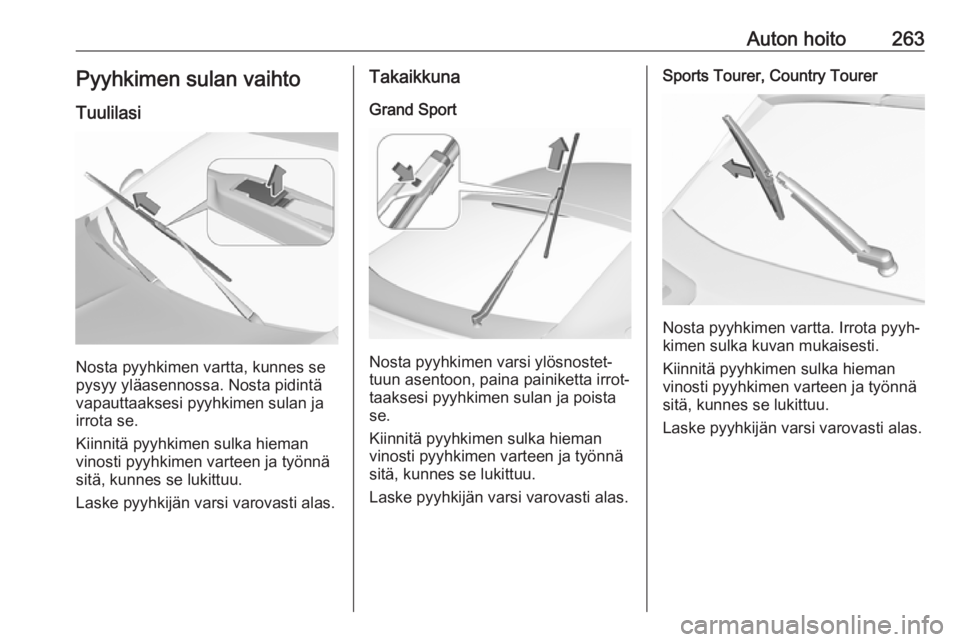

Auton hoito263Pyyhkimen sulan vaihto
Tuulilasi
Nosta pyyhkimen vartta, kunnes se
pysyy yläasennossa. Nosta pidintä
vapauttaaksesi pyyhkimen sulan ja
irrota se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takaikkuna
Grand Sport
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Sports Tourer, Country Tourer
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

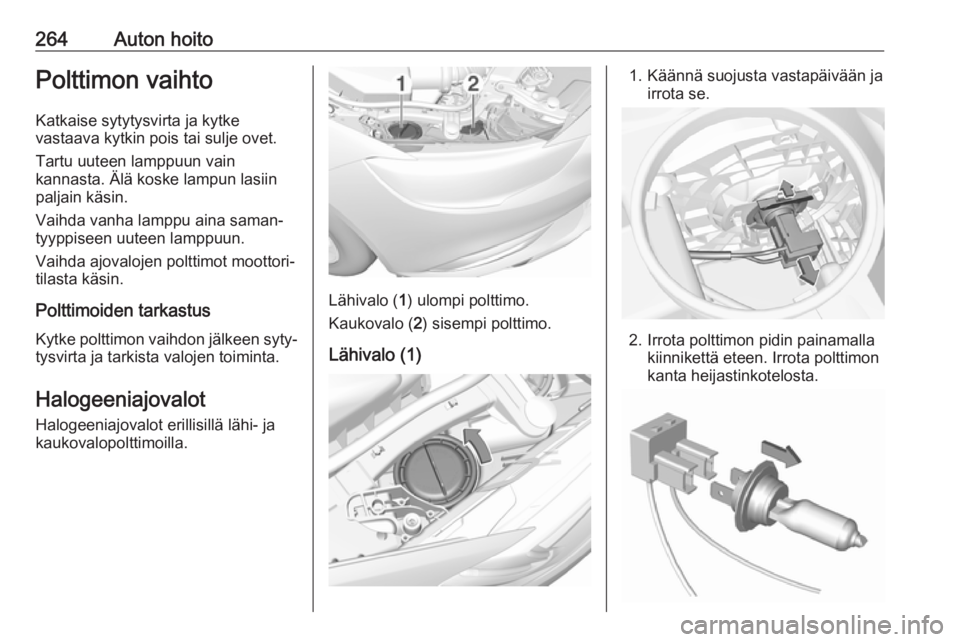

264Auton hoitoPolttimon vaihtoKatkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Halogeeniajovalot
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.

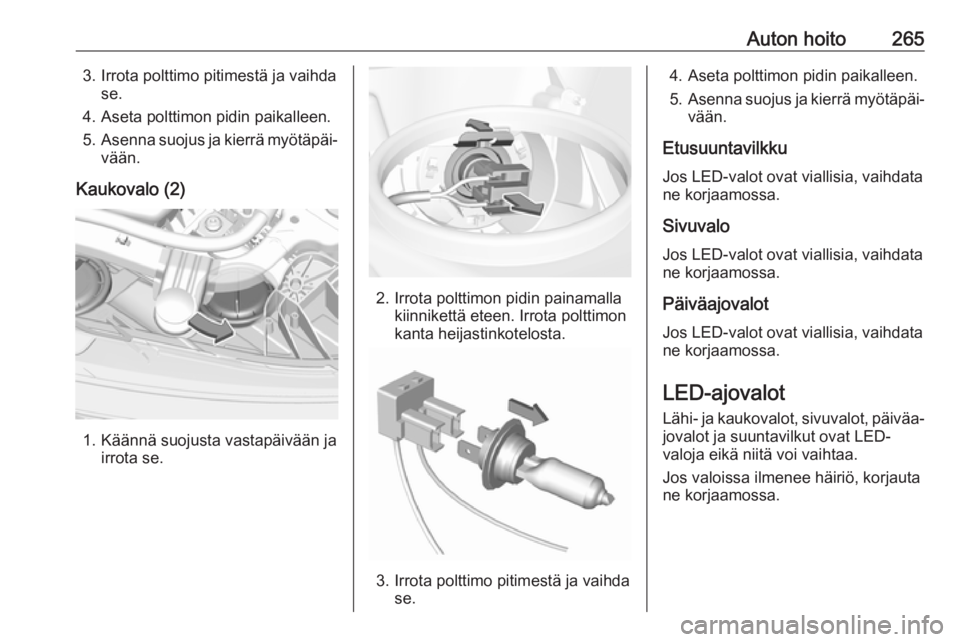

Auton hoito2653. Irrota polttimo pitimestä ja vaihdase.
4. Aseta polttimon pidin paikalleen. 5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota polttimon pidin painamallakiinnikettä eteen. Irrota polttimon
kanta heijastinkotelosta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta polttimon pidin paikalleen.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot Jos LED-valot ovat viallisia, vaihdatane korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.

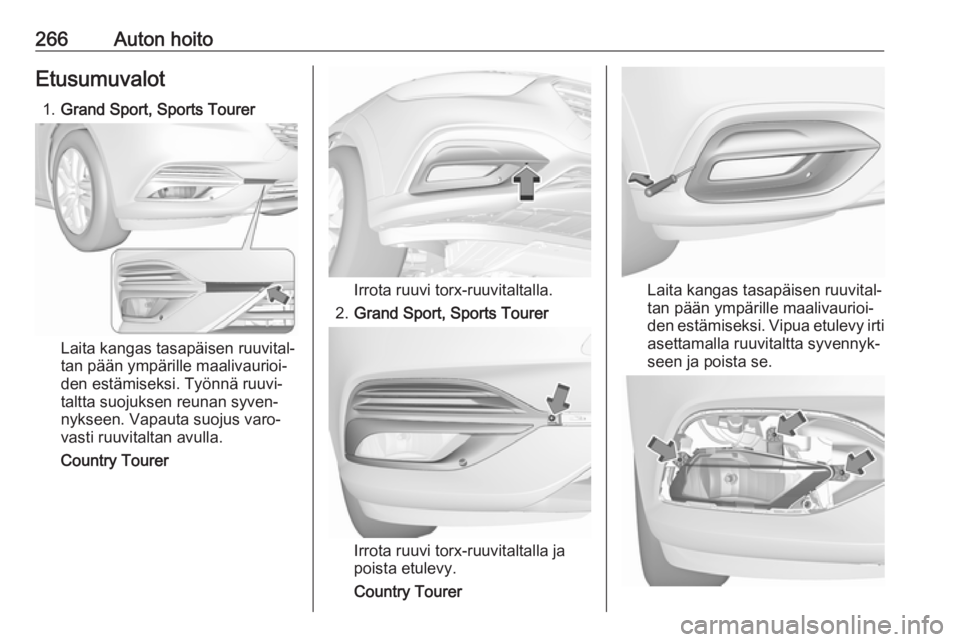

266Auton hoitoEtusumuvalot1. Grand Sport, Sports Tourer
Laita kangas tasapäisen ruuvital‐
tan pään ympärille maalivaurioi‐
den estämiseksi. Työnnä ruuvi‐
taltta suojuksen reunan syven‐
nykseen. Vapauta suojus varo‐
vasti ruuvitaltan avulla.
Country Tourer
Irrota ruuvi torx-ruuvitaltalla.
2. Grand Sport, Sports Tourer
Irrota ruuvi torx-ruuvitaltalla ja
poista etulevy.
Country Tourer
Laita kangas tasapäisen ruuvital‐
tan pään ympärille maalivaurioi‐
den estämiseksi. Vipua etulevy irti
asettamalla ruuvitaltta syvennyk‐
seen ja poista se.

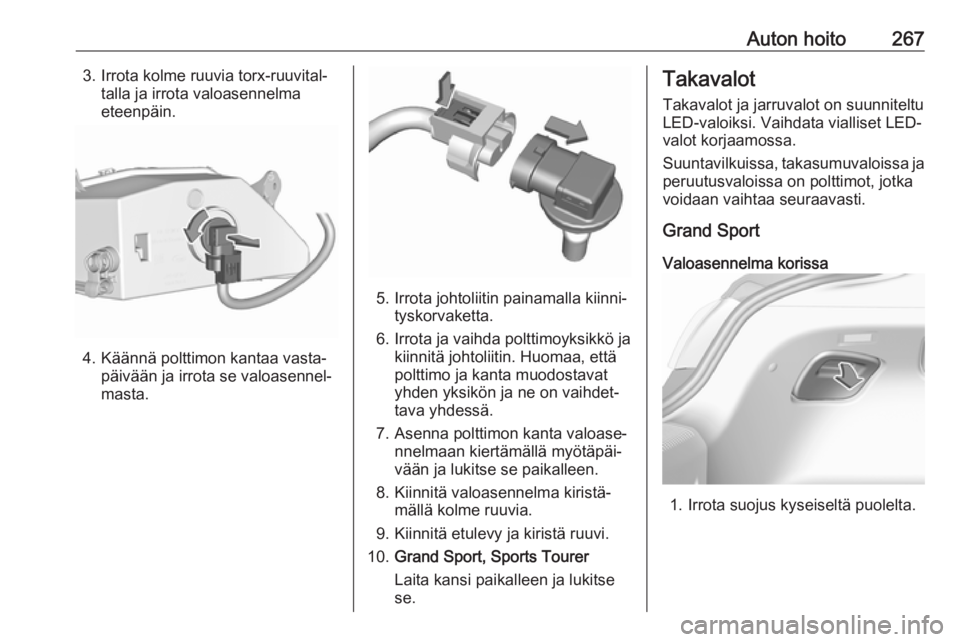

Auton hoito2673. Irrota kolme ruuvia torx-ruuvital‐talla ja irrota valoasennelma
eteenpäin.
4. Käännä polttimon kantaa vasta‐ päivään ja irrota se valoasennel‐
masta.
5. Irrota johtoliitin painamalla kiinni‐ tyskorvaketta.
6. Irrota ja vaihda polttimoyksikkö ja kiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
7. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
8. Kiinnitä valoasennelma kiristä‐ mällä kolme ruuvia.
9. Kiinnitä etulevy ja kiristä ruuvi.
10. Grand Sport, Sports Tourer
Laita kansi paikalleen ja lukitse
se.
Takavalot
Takavalot ja jarruvalot on suunniteltu LED-valoiksi. Vaihdata vialliset LED-
valot korjaamossa.
Suuntavilkuissa, takasumuvaloissa ja peruutusvaloissa on polttimot, jotka
voidaan vaihtaa seuraavasti.
Grand Sport
Valoasennelma korissa
1. Irrota suojus kyseiseltä puolelta.

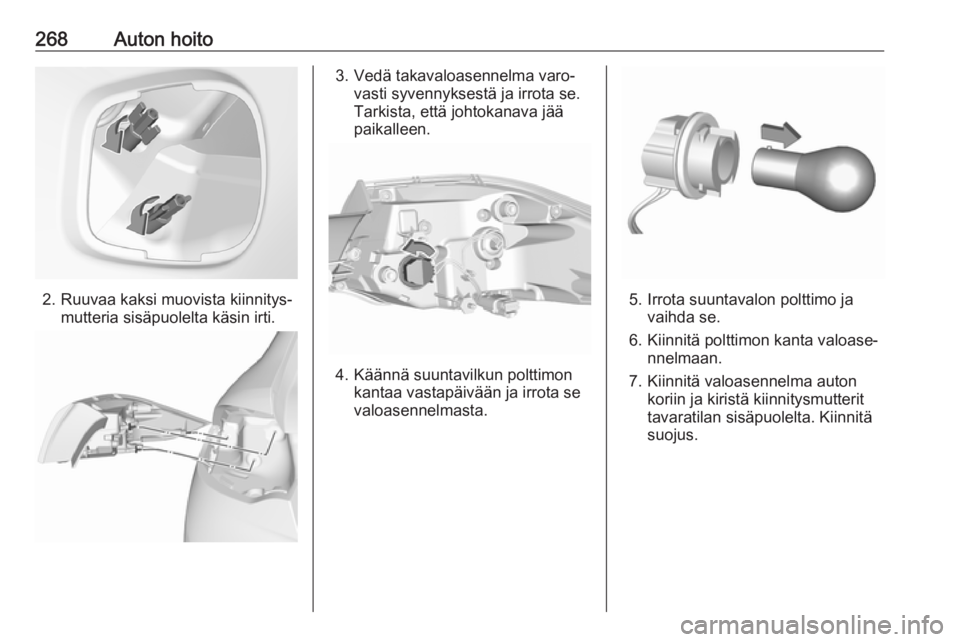

268Auton hoito
2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
Tarkista, että johtokanava jää
paikalleen.
4. Käännä suuntavilkun polttimon kantaa vastapäivään ja irrota se
valoasennelmasta.
5. Irrota suuntavalon polttimo ja vaihda se.
6. Kiinnitä polttimon kanta valoase‐ nnelmaan.
7. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
