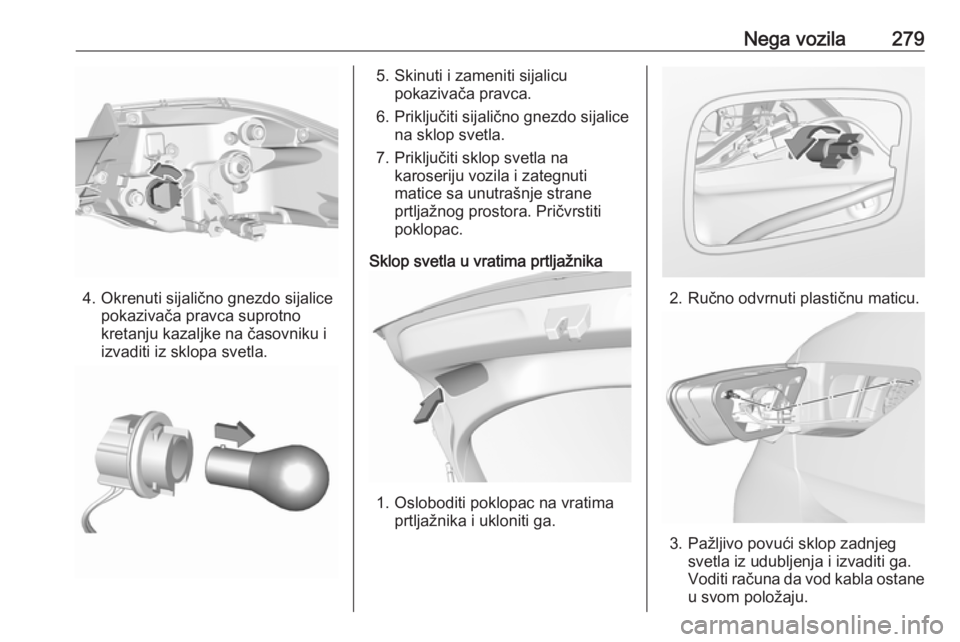

Nega vozila279
4. Okrenuti sijalično gnezdo sijalicepokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
5. Skinuti i zameniti sijalicu pokazivača pravca.
6. Priključiti sijalično gnezdo sijalice na sklop svetla.
7. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.

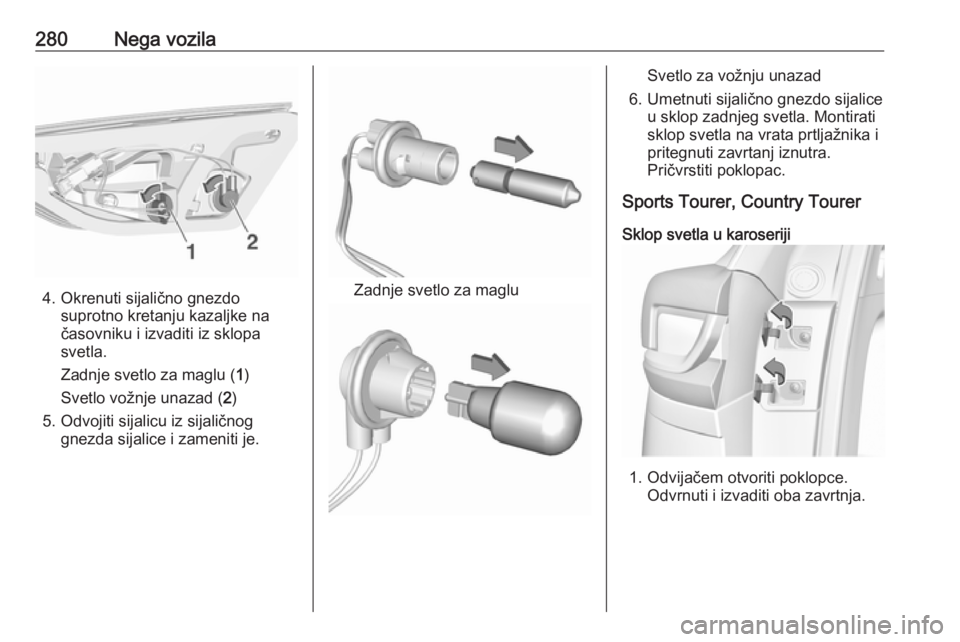

280Nega vozila
4. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
Sports Tourer, Country Tourer
Sklop svetla u karoseriji
1. Odvijačem otvoriti poklopce. Odvrnuti i izvaditi oba zavrtnja.

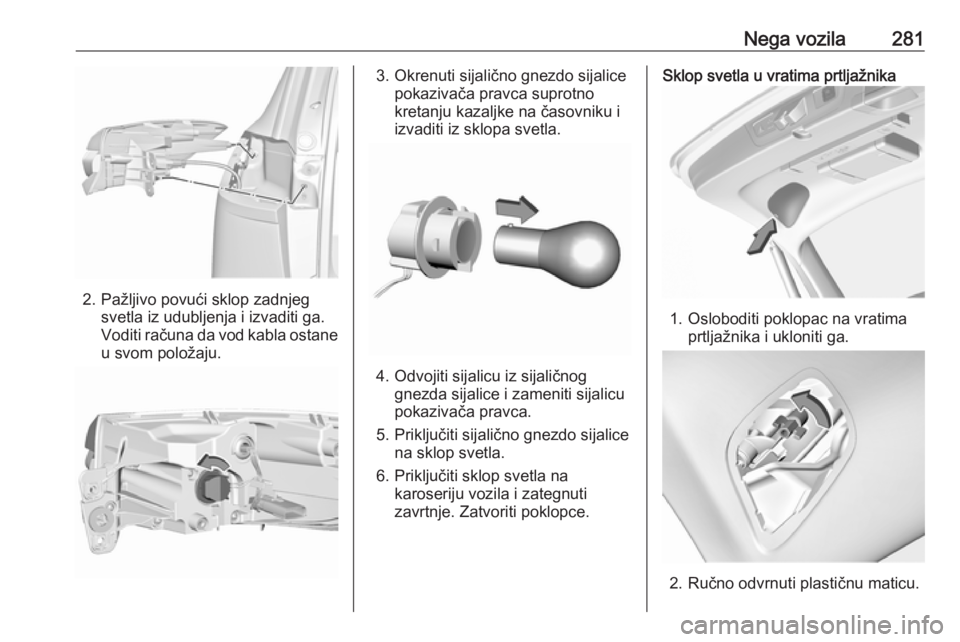

Nega vozila281
2. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
3. Okrenuti sijalično gnezdo sijalice pokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
4. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti sijalicu
pokazivača pravca.
5. Priključiti sijalično gnezdo sijalice na sklop svetla.
6. Priključiti sklop svetla na karoseriju vozila i zategnuti
zavrtnje. Zatvoriti poklopce.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.

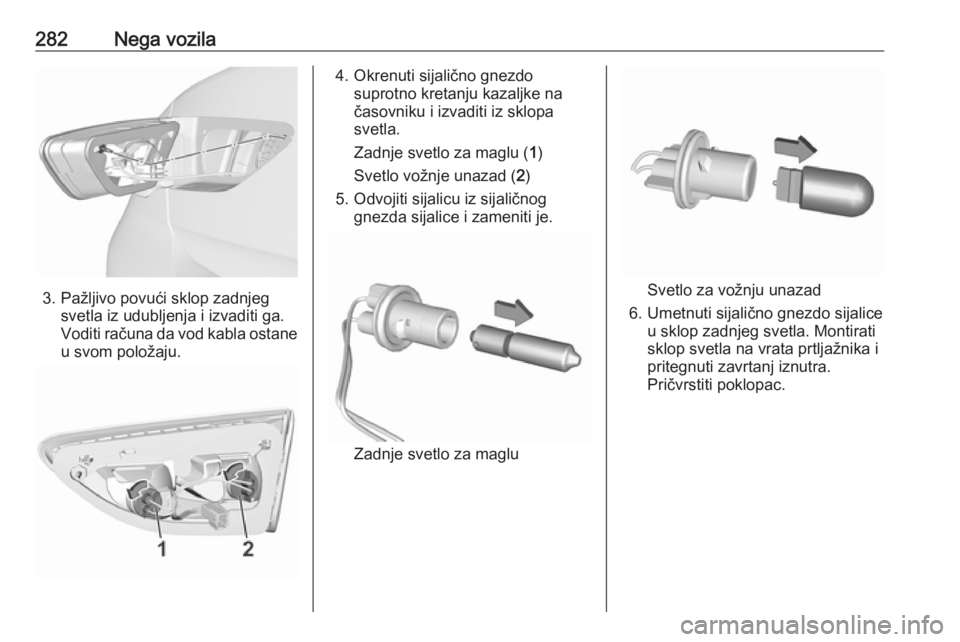

282Nega vozila
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
Zadnje svetlo za maglu ( 1)
Svetlo vožnje unazad ( 2)
5. Odvojiti sijalicu iz sijaličnog gnezda sijalice i zameniti je.
Zadnje svetlo za maglu
Svetlo za vožnju unazad
6. Umetnuti sijalično gnezdo sijalice u sklop zadnjeg svetla. Montirati
sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.

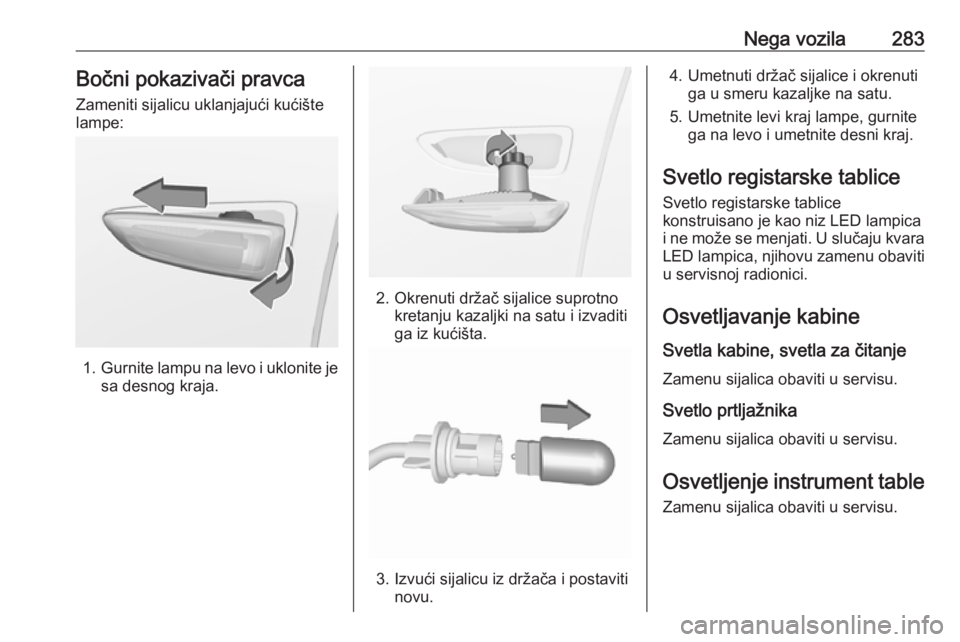

Nega vozila283Bočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti
u servisnoj radionici.
Osvetljavanje kabineSvetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnika Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table
Zamenu sijalica obaviti u servisu.

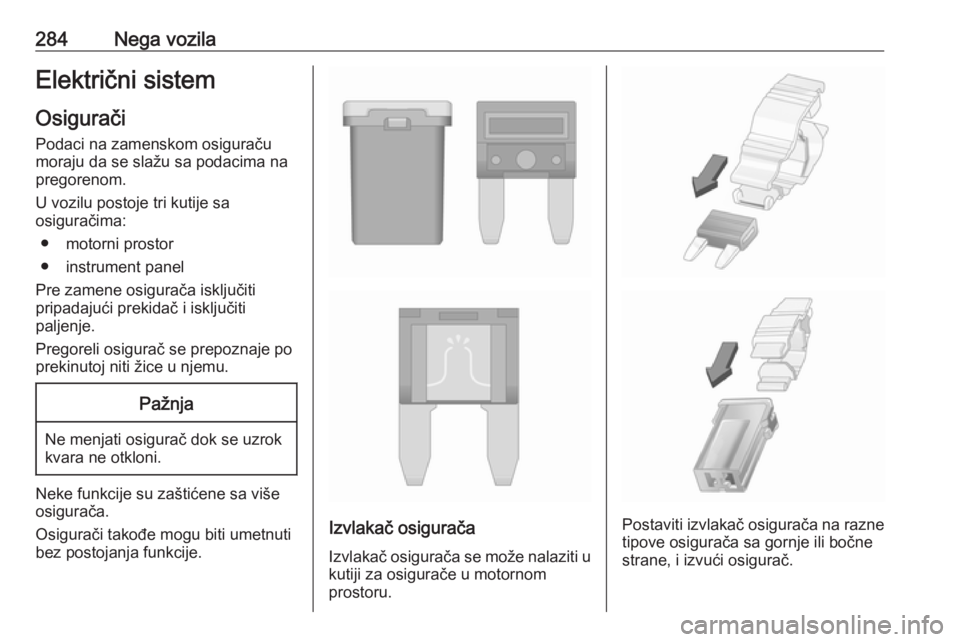

284Nega vozilaElektrični sistemOsigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

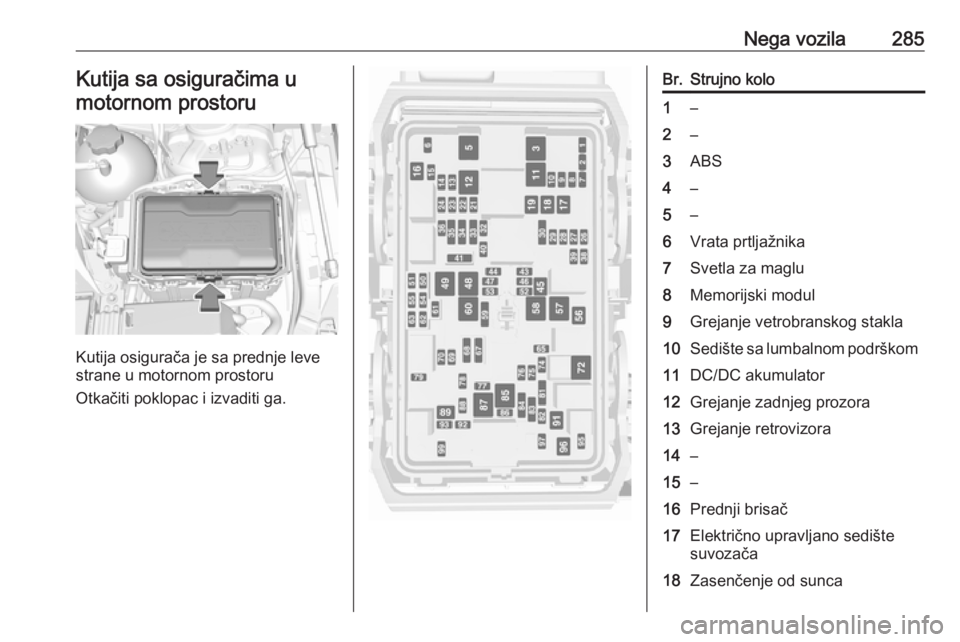

Nega vozila285Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Otkačiti poklopac i izvaditi ga.
Br.Strujno kolo1–2–3ABS4–5–6Vrata prtljažnika7Svetla za maglu8Memorijski modul9Grejanje vetrobranskog stakla10Sedište sa lumbalnom podrškom11DC/DC akumulator12Grejanje zadnjeg prozora13Grejanje retrovizora14–15–16Prednji brisač17Električno upravljano sedište
suvozača18Zasenčenje od sunca

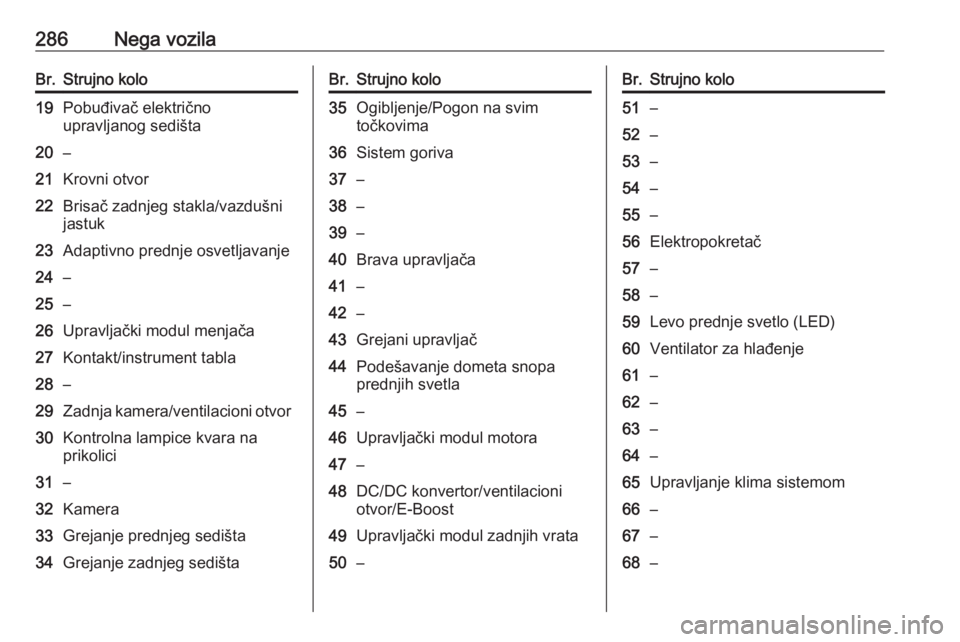

286Nega vozilaBr.Strujno kolo19Pobuđivač električno
upravljanog sedišta20–21Krovni otvor22Brisač zadnjeg stakla/vazdušni
jastuk23Adaptivno prednje osvetljavanje24–25–26Upravljački modul menjača27Kontakt/instrument tabla28–29Zadnja kamera/ventilacioni otvor30Kontrolna lampice kvara na
prikolici31–32Kamera33Grejanje prednjeg sedišta34Grejanje zadnjeg sedištaBr.Strujno kolo35Ogibljenje/Pogon na svim
točkovima36Sistem goriva37–38–39–40Brava upravljača41–42–43Grejani upravljač44Podešavanje dometa snopa
prednjih svetla45–46Upravljački modul motora47–48DC/DC konvertor/ventilacioni
otvor/E-Boost49Upravljački modul zadnjih vrata50–Br.Strujno kolo51–52–53–54–55–56Elektropokretač57–58–59Levo prednje svetlo (LED)60Ventilator za hlađenje61–62–63–64–65Upravljanje klima sistemom66–67–68–

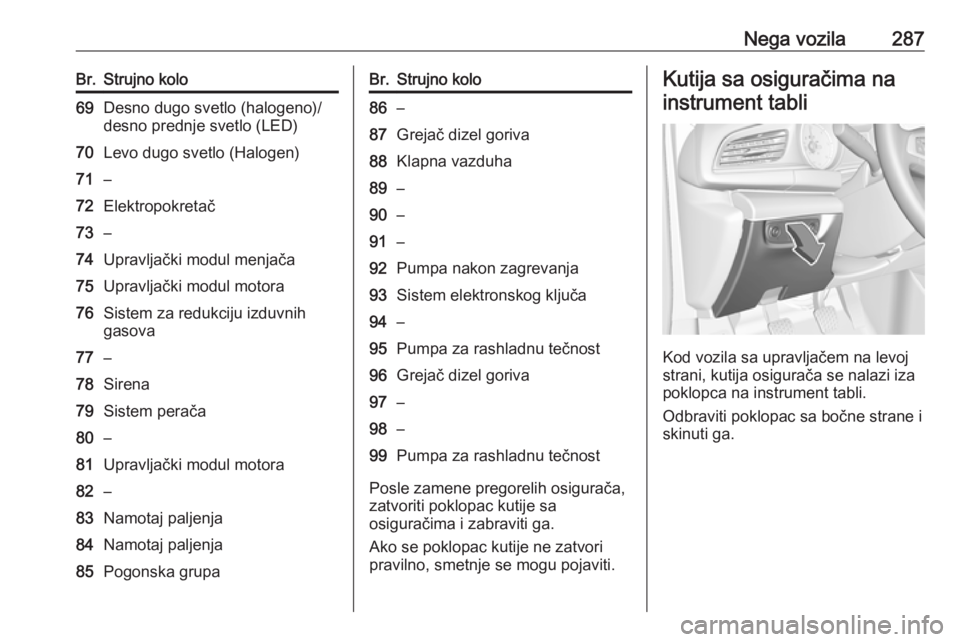

Nega vozila287Br.Strujno kolo69Desno dugo svetlo (halogeno)/
desno prednje svetlo (LED)70Levo dugo svetlo (Halogen)71–72Elektropokretač73–74Upravljački modul menjača75Upravljački modul motora76Sistem za redukciju izduvnih
gasova77–78Sirena79Sistem perača80–81Upravljački modul motora82–83Namotaj paljenja84Namotaj paljenja85Pogonska grupaBr.Strujno kolo86–87Grejač dizel goriva88Klapna vazduha89–90–91–92Pumpa nakon zagrevanja93Sistem elektronskog ključa94–95Pumpa za rashladnu tečnost96Grejač dizel goriva97–98–99Pumpa za rashladnu tečnost
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa bočne strane i
skinuti ga.

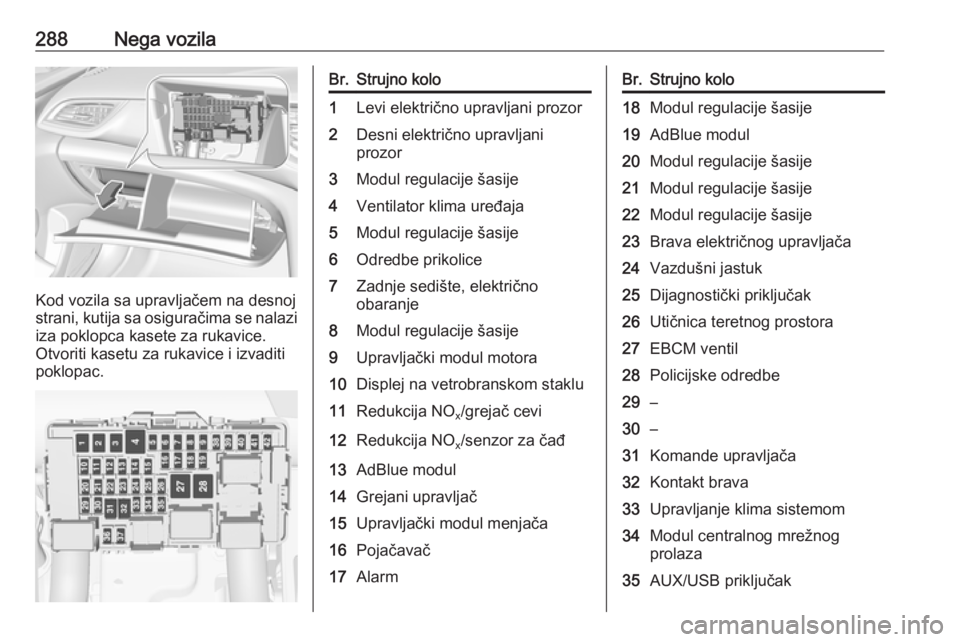

288Nega vozila
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac.
Br.Strujno kolo1Levi električno upravljani prozor2Desni električno upravljani
prozor3Modul regulacije šasije4Ventilator klima uređaja5Modul regulacije šasije6Odredbe prikolice7Zadnje sedište, električno
obaranje8Modul regulacije šasije9Upravljački modul motora10Displej na vetrobranskom staklu11Redukcija NO x/grejač cevi12Redukcija NO
x/senzor za čađ13AdBlue modul14Grejani upravljač15Upravljački modul menjača16Pojačavač17AlarmBr.Strujno kolo18Modul regulacije šasije19AdBlue modul20Modul regulacije šasije21Modul regulacije šasije22Modul regulacije šasije23Brava električnog upravljača24Vazdušni jastuk25Dijagnostički priključak26Utičnica teretnog prostora27EBCM ventil28Policijske odredbe29–30–31Komande upravljača32Kontakt brava33Upravljanje klima sistemom34Modul centralnog mrežnog
prolaza35AUX/USB priključak
