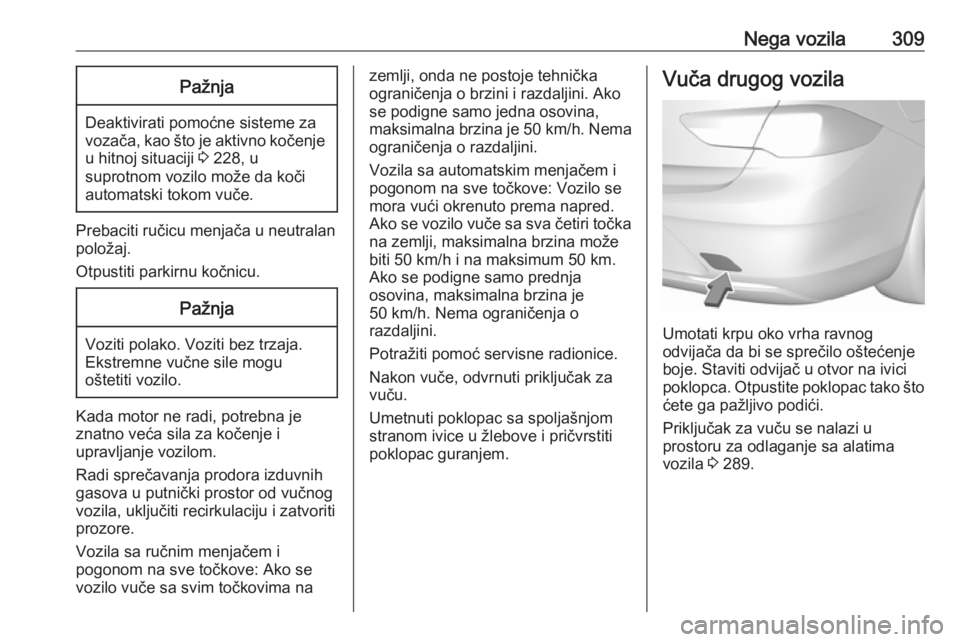

Nega vozila309Pažnja
Deaktivirati pomoćne sisteme za
vozača, kao što je aktivno kočenje u hitnoj situaciji 3 228, u
suprotnom vozilo može da koči
automatski tokom vuče.
Prebaciti ručicu menjača u neutralan položaj.
Otpustiti parkirnu kočnicu.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa ručnim menjačem i
pogonom na sve točkove: Ako se vozilo vuče sa svim točkovima na
zemlji, onda ne postoje tehnička
ograničenja o brzini i razdaljini. Ako se podigne samo jedna osovina,
maksimalna brzina je 50 km/h. Nema
ograničenja o razdaljini.
Vozila sa automatskim menjačem i
pogonom na sve točkove: Vozilo se
mora vući okrenuto prema napred.
Ako se vozilo vuče sa sva četiri točka na zemlji, maksimalna brzina može
biti 50 km/h i na maksimum 50 km.
Ako se podigne samo prednja
osovina, maksimalna brzina je
50 km/h. Nema ograničenja o
razdaljini.
Potražiti pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti poklopac sa spoljašnjom
stranom ivice u žlebove i pričvrstiti
poklopac guranjem.Vuča drugog vozila
Umotati krpu oko vrha ravnog
odvijača da bi se sprečilo oštećenje
boje. Staviti odvijač u otvor na ivici
poklopca. Otpustite poklopac tako što
ćete ga pažljivo podići.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 289.

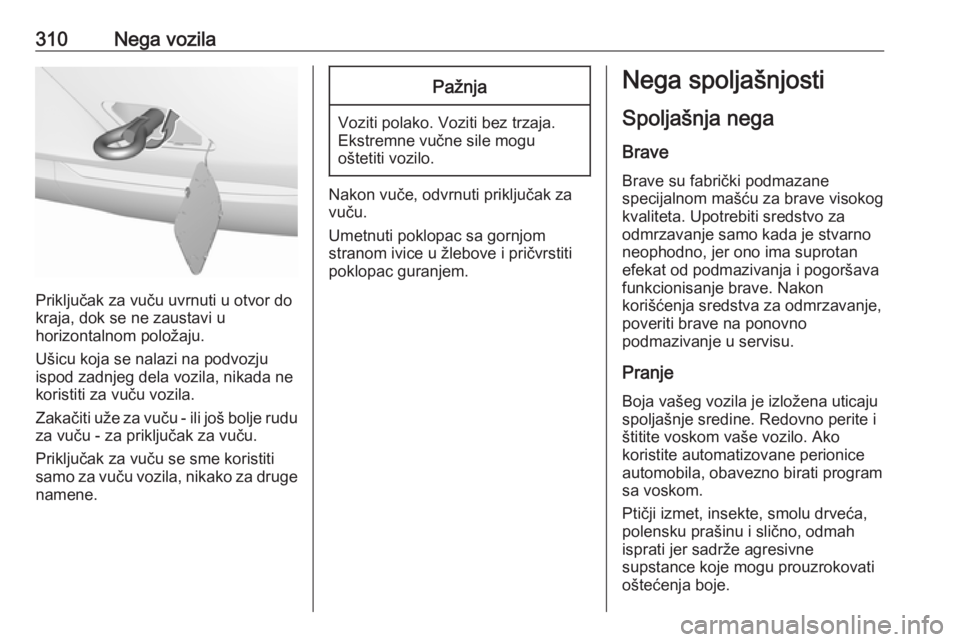

310Nega vozila
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču vozila.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti poklopac sa gornjom
stranom ivice u žlebove i pričvrstiti
poklopac guranjem.
Nega spoljašnjosti
Spoljašnja nega
Brave Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Upotrebiti sredstvo za
odmrzavanje samo kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
Pranje
Boja vašeg vozila je izložena uticaju
spoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.

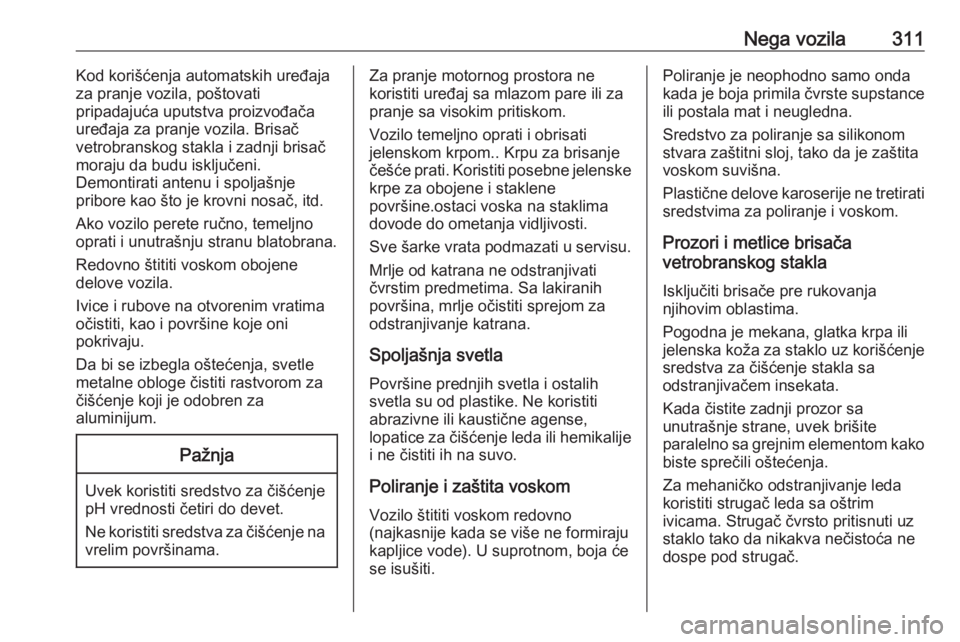

Nega vozila311Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i zadnji brisač
moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Redovno štititi voskom obojene
delove vozila.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.
Da bi se izbegla oštećenja, svetle
metalne obloge čistiti rastvorom za
čišćenje koji je odobren za
aluminijum.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti četiri do devet.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene
površine.ostaci voska na staklima
dovode do ometanja vidljivosti.
Sve šarke vrata podmazati u servisu.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom
Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju
kapljice vode). U suprotnom, boja će
se isušiti.Poliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.
Sredstvo za poliranje sa silikonom stvara zaštitni sloj, tako da je zaštita
voskom suvišna.
Plastične delove karoserije ne tretirati sredstvima za poliranje i voskom.
Prozori i metlice brisača
vetrobranskog stakla
Isključiti brisače pre rukovanja
njihovim oblastima.
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne
dospe pod strugač.

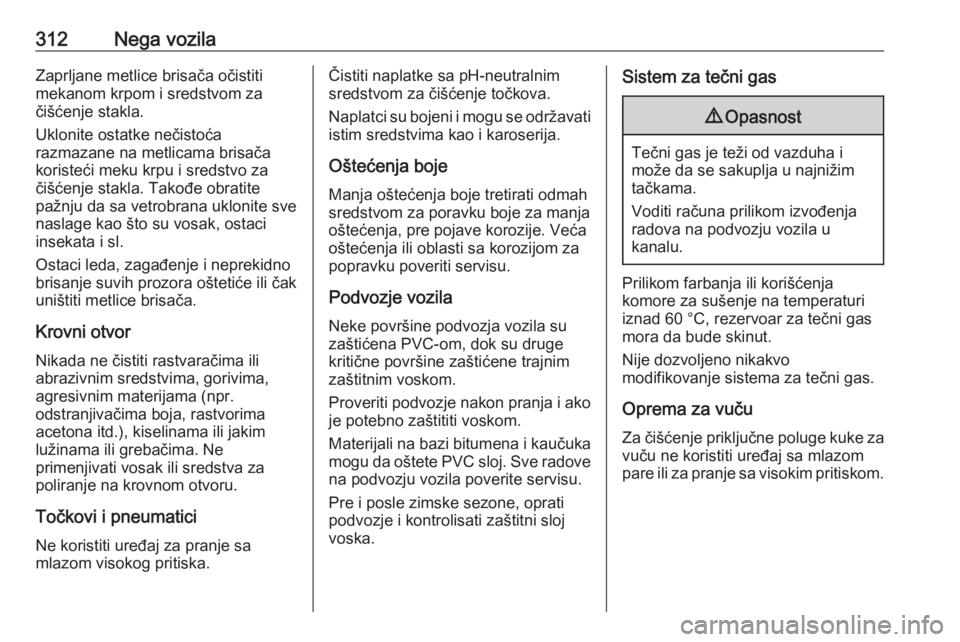

312Nega vozilaZaprljane metlice brisača očistiti
mekanom krpom i sredstvom za
čišćenje stakla.
Uklonite ostatke nečistoća
razmazane na metlicama brisača
koristeći meku krpu i sredstvo za
čišćenje stakla. Takođe obratite
pažnju da sa vetrobrana uklonite sve
naslage kao što su vosak, ostaci
insekata i sl.
Ostaci leda, zagađenje i neprekidno
brisanje suvih prozora oštetiće ili čak
uništiti metlice brisača.
Krovni otvor
Nikada ne čistiti rastvaračima ili
abrazivnim sredstvima, gorivima,
agresivnim materijama (npr.
odstranjivačima boja, rastvorima acetona itd.), kiselinama ili jakim
lužinama ili grebačima. Ne
primenjivati vosak ili sredstva za
poliranje na krovnom otvoru.
Točkovi i pneumatici
Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati istim sredstvima kao i karoserija.
Oštećenja boje Manja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za
popravku poveriti servisu.
Podvozje vozila
Neke površine podvozja vozila su
zaštićena PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako je potebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka
mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.
Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.Sistem za tečni gas9 Opasnost
Tečni gas je teži od vazduha i
može da se sakuplja u najnižim
tačkama.
Voditi računa prilikom izvođenja radova na podvozju vozila u
kanalu.
Prilikom farbanja ili korišćenja
komore za sušenje na temperaturi
iznad 60 °C, rezervoar za tečni gas
mora da bude skinut.
Nije dozvoljeno nikakvo
modifikovanje sistema za tečni gas.
Oprema za vučuZa čišćenje priključne poluge kuke za
vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.

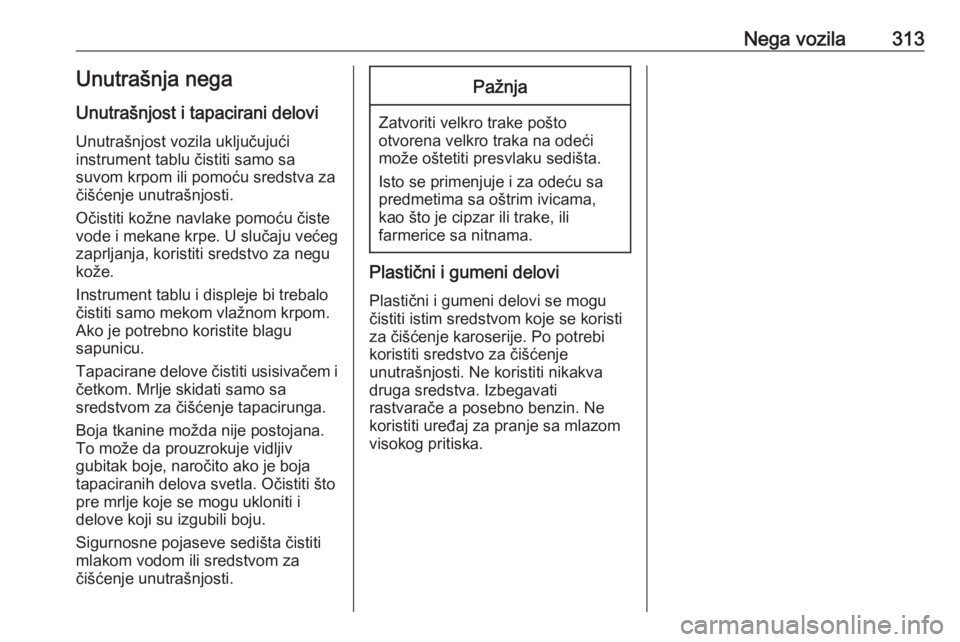

Nega vozila313Unutrašnja negaUnutrašnjost i tapacirani delovi
Unutrašnjost vozila uključujući
instrument tablu čistiti samo sa
suvom krpom ili pomoću sredstva za čišćenje unutrašnjosti.
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo
čistiti samo mekom vlažnom krpom.
Ako je potrebno koristite blagu
sapunicu.
Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapacirunga.
Boja tkanine možda nije postojana. To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Izbegavati
rastvarače a posebno benzin. Ne
koristiti uređaj za pranje sa mlazom
visokog pritiska.

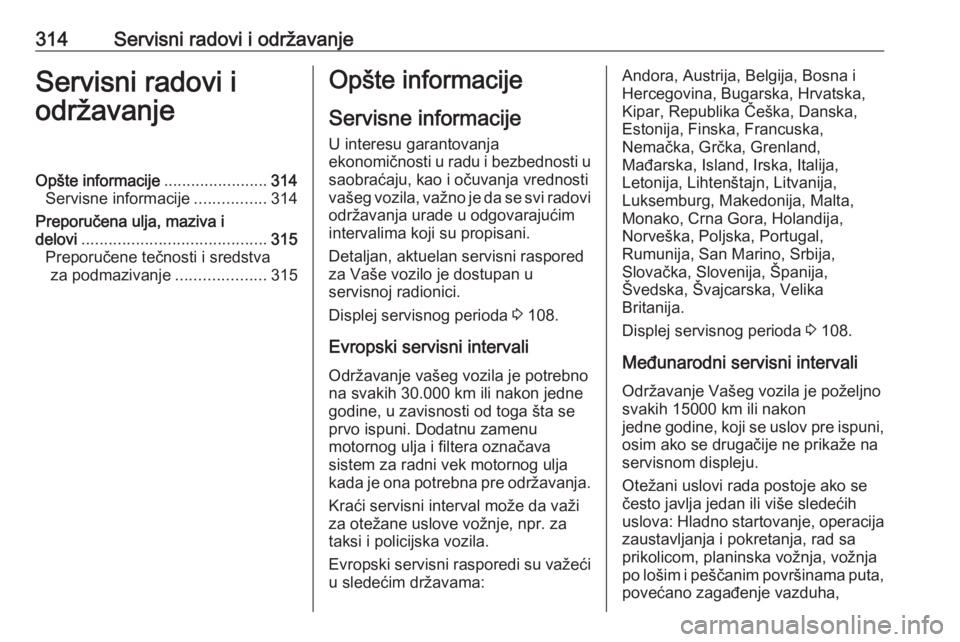

314Servisni radovi i održavanjeServisni radovi i
održavanjeOpšte informacije .......................314
Servisne informacije ................314
Preporučena ulja, maziva i delovi ......................................... 315
Preporučene tečnosti i sredstva za podmazivanje ....................315Opšte informacije
Servisne informacije U interesu garantovanja
ekonomičnosti u radu i bezbednosti u
saobraćaju, kao i očuvanja vrednosti
vašeg vozila, važno je da se svi radovi održavanja urade u odgovarajućim
intervalima koji su propisani.
Detaljan, aktuelan servisni raspored
za Vaše vozilo je dostupan u
servisnoj radionici.
Displej servisnog perioda 3 108.
Evropski servisni intervali Održavanje vašeg vozila je potrebno
na svakih 30.000 km ili nakon jedne
godine, u zavisnosti od toga šta se
prvo ispuni. Dodatnu zamenu
motornog ulja i filtera označava
sistem za radni vek motornog ulja kada je ona potrebna pre održavanja.
Kraći servisni interval može da važi
za otežane uslove vožnje, npr. za taksi i policijska vozila.
Evropski servisni rasporedi su važeći
u sledećim državama:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Hrvatska,
Kipar, Republika Češka, Danska,
Estonija, Finska, Francuska,
Nemačka, Grčka, Grenland,
Mađarska, Island, Irska, Italija,
Letonija, Lihtenštajn, Litvanija,
Luksemburg, Makedonija, Malta,
Monako, Crna Gora, Holandija,
Norveška, Poljska, Portugal,
Rumunija, San Marino, Srbija,
Slovačka, Slovenija, Španija,
Švedska, Švajcarska, Velika
Britanija.
Displej servisnog perioda 3 108.
Međunarodni servisni intervali Održavanje Vašeg vozila je poželjno
svakih 15000 km ili nakon
jedne godine, koji se uslov pre ispuni,
osim ako se drugačije ne prikaže na
servisnom displeju.
Otežani uslovi rada postoje ako se
često javlja jedan ili više sledećih
uslova: Hladno startovanje, operacija zaustavljanja i pokretanja, rad sa
prikolicom, planinska vožnja, vožnja
po lošim i peščanim površinama puta,
povećano zagađenje vazduha,

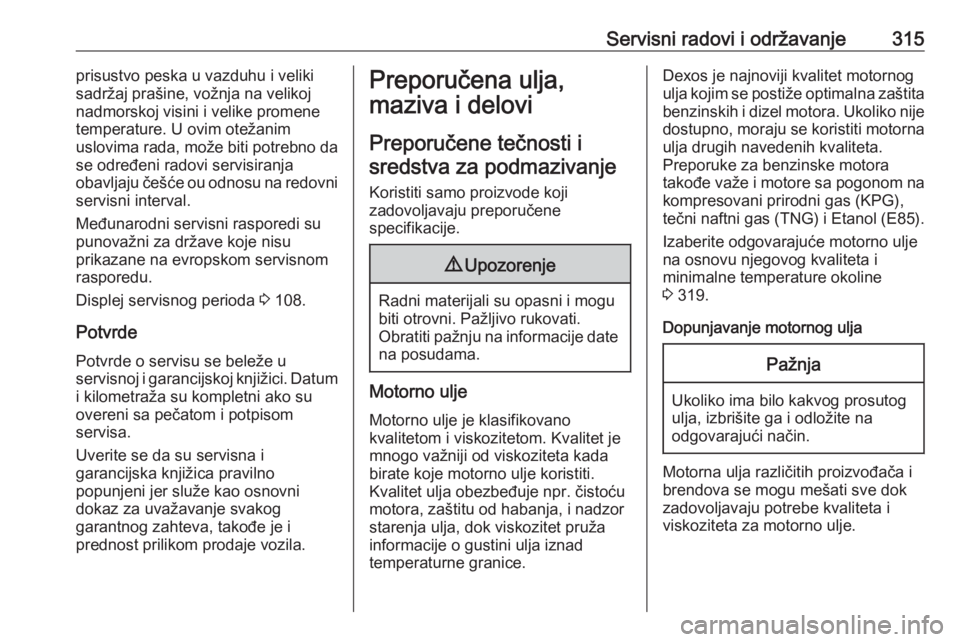

Servisni radovi i održavanje315prisustvo peska u vazduhu i veliki
sadržaj prašine, vožnja na velikoj
nadmorskoj visini i velike promene
temperature. U ovim otežanim
uslovima rada, može biti potrebno da
se određeni radovi servisiranja
obavljaju češće ou odnosu na redovni servisni interval.
Međunarodni servisni rasporedi su
punovažni za države koje nisu
prikazane na evropskom servisnom
rasporedu.
Displej servisnog perioda 3 108.
Potvrde
Potvrde o servisu se beleže u
servisnoj i garancijskoj knjižici. Datum i kilometraža su kompletni ako su
overeni sa pečatom i potpisom
servisa.
Uverite se da su servisna i
garancijska knjižica pravilno
popunjeni jer služe kao osnovni
dokaz za uvažavanje svakog
garantnog zahteva, takođe je i
prednost prilikom prodaje vozila.Preporučena ulja,
maziva i delovi
Preporučene tečnosti isredstva za podmazivanje
Koristiti samo proizvode koji
zadovoljavaju preporučene
specifikacije.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Pažljivo rukovati.
Obratiti pažnju na informacije date na posudama.
Motorno ulje
Motorno ulje je klasifikovano
kvalitetom i viskozitetom. Kvalitet je
mnogo važniji od viskoziteta kada
birate koje motorno ulje koristiti.
Kvalitet ulja obezbeđuje npr. čistoću
motora, zaštitu od habanja, i nadzor
starenja ulja, dok viskozitet pruža
informacije o gustini ulja iznad
temperaturne granice.
Dexos je najnoviji kvalitet motornog ulja kojim se postiže optimalna zaštita
benzinskih i dizel motora. Ukoliko nije dostupno, moraju se koristiti motorna ulja drugih navedenih kvaliteta.
Preporuke za benzinske motora
takođe važe i motore sa pogonom na
kompresovani prirodni gas (KPG),
tečni naftni gas (TNG) i Etanol (E85).
Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 319.
Dopunjavanje motornog uljaPažnja
Ukoliko ima bilo kakvog prosutog
ulja, izbrišite ga i odložite na
odgovarajući način.
Motorna ulja različitih proizvođača i
brendova se mogu mešati sve dok zadovoljavaju potrebe kvaliteta i
viskoziteta za motorno ulje.

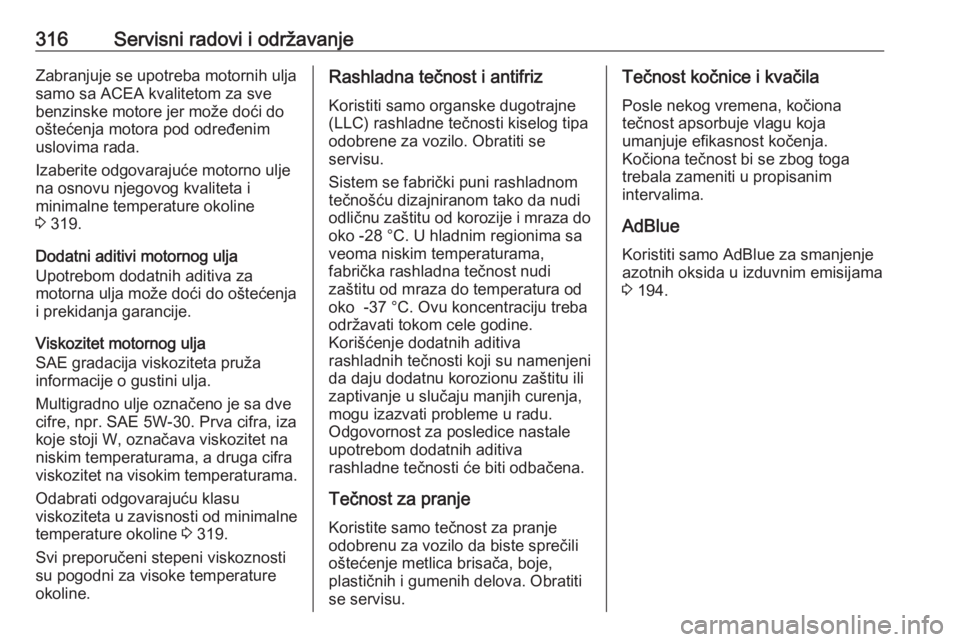

316Servisni radovi i održavanjeZabranjuje se upotreba motornih ulja
samo sa ACEA kvalitetom za sve
benzinske motore jer može doći do
oštećenja motora pod određenim
uslovima rada.
Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 319.
Dodatni aditivi motornog ulja
Upotrebom dodatnih aditiva za
motorna ulja može doći do oštećenja
i prekidanja garancije.
Viskozitet motornog ulja
SAE gradacija viskoziteta pruža
informacije o gustini ulja.
Multigradno ulje označeno je sa dve
cifre, npr. SAE 5W-30. Prva cifra, iza
koje stoji W, označava viskozitet na
niskim temperaturama, a druga cifra
viskozitet na visokim temperaturama.
Odabrati odgovarajuću klasu
viskoziteta u zavisnosti od minimalne
temperature okoline 3 319.
Svi preporučeni stepeni viskoznosti
su pogodni za visoke temperature
okoline.Rashladna tečnost i antifriz
Koristiti samo organske dugotrajne
(LLC) rashladne tečnosti kiselog tipa odobrene za vozilo. Obratiti se
servisu.
Sistem se fabrički puni rashladnom
tečnošću dizajniranom tako da nudi
odličnu zaštitu od korozije i mraza do
oko -28 °C. U hladnim regionima sa
veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperatura od
oko -37 °C. Ovu koncentraciju treba
održavati tokom cele godine.
Korišćenje dodatnih aditiva
rashladnih tečnosti koji su namenjeni
da daju dodatnu korozionu zaštitu ili
zaptivanje u slučaju manjih curenja,
mogu izazvati probleme u radu.
Odgovornost za posledice nastale
upotrebom dodatnih aditiva
rashladne tečnosti će biti odbačena.
Tečnost za pranje Koristite samo tečnost za pranje
odobrenu za vozilo da biste sprečili
oštećenje metlica brisača, boje,
plastičnih i gumenih delova. Obratiti
se servisu.Tečnost kočnice i kvačila
Posle nekog vremena, kočiona
tečnost apsorbuje vlagu koja
umanjuje efikasnost kočenja.
Kočiona tečnost bi se zbog toga
trebala zameniti u propisanim
intervalima.
AdBlue Koristiti samo AdBlue za smanjenje
azotnih oksida u izduvnim emisijama
3 194.

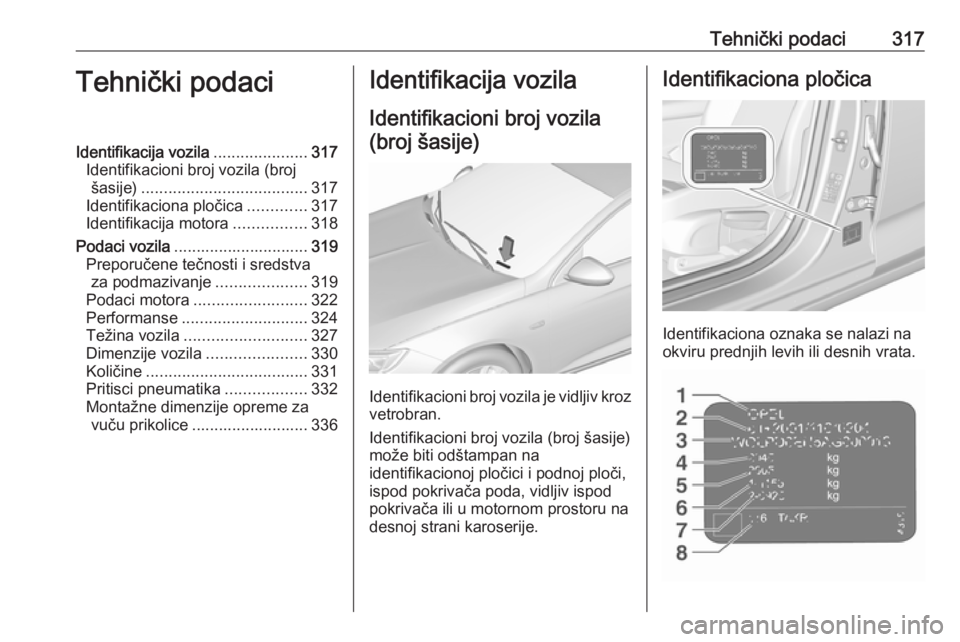

Tehnički podaci317Tehnički podaciIdentifikacija vozila.....................317
Identifikacioni broj vozila (broj šasije) ..................................... 317
Identifikaciona pločica .............317
Identifikacija motora ................318
Podaci vozila .............................. 319
Preporučene tečnosti i sredstva za podmazivanje ....................319
Podaci motora ......................... 322
Performanse ............................ 324
Težina vozila ........................... 327
Dimenzije vozila ......................330
Količine .................................... 331
Pritisci pneumatika ..................332
Montažne dimenzije opreme za vuču prikolice .......................... 336Identifikacija vozila
Identifikacioni broj vozila(broj šasije)
Identifikacioni broj vozila je vidljiv kroz vetrobran.
Identifikacioni broj vozila (broj šasije)
može biti odštampan na
identifikacionoj pločici i podnoj ploči,
ispod pokrivača poda, vidljiv ispod
pokrivača ili u motornom prostoru na
desnoj strani karoserije.
Identifikaciona pločica
Identifikaciona oznaka se nalazi na
okviru prednjih levih ili desnih vrata.

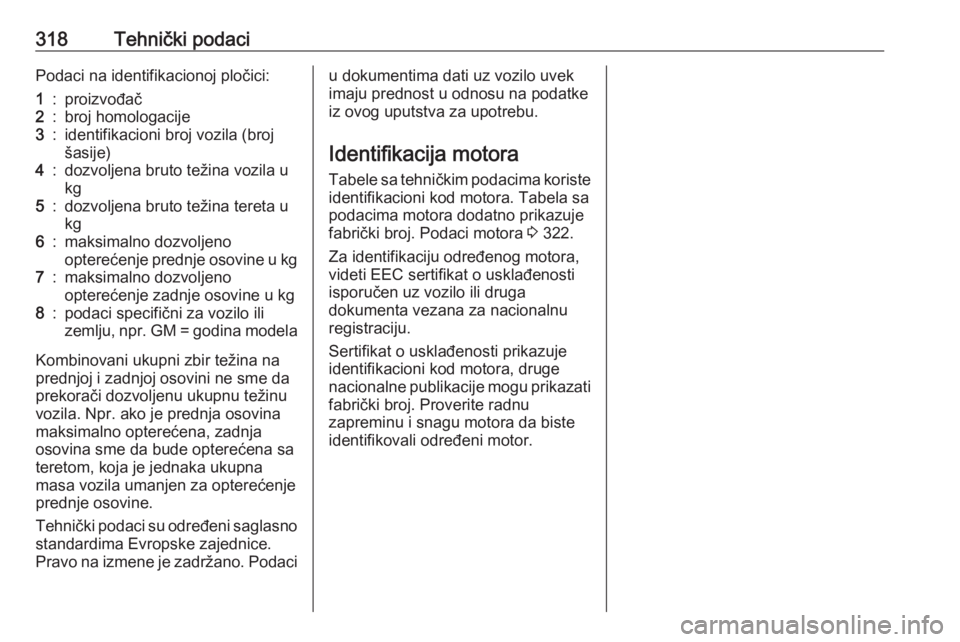

318Tehnički podaciPodaci na identifikacionoj pločici:1:proizvođač2:broj homologacije3:identifikacioni broj vozila (broj
šasije)4:dozvoljena bruto težina vozila u
kg5:dozvoljena bruto težina tereta u
kg6:maksimalno dozvoljeno
opterećenje prednje osovine u kg7:maksimalno dozvoljeno
opterećenje zadnje osovine u kg8:podaci specifični za vozilo ili
zemlju, npr. GM = godina modela
Kombinovani ukupni zbir težina na
prednjoj i zadnjoj osovini ne sme da
prekorači dozvoljenu ukupnu težinu
vozila. Npr. ako je prednja osovina
maksimalno opterećena, zadnja
osovina sme da bude opterećena sa
teretom, koja je jednaka ukupna
masa vozila umanjen za opterećenje
prednje osovine.
Tehnički podaci su određeni saglasno standardima Evropske zajednice.
Pravo na izmene je zadržano. Podaci
u dokumentima dati uz vozilo uvek
imaju prednost u odnosu na podatke
iz ovog uputstva za upotrebu.
Identifikacija motoraTabele sa tehničkim podacima koriste
identifikacioni kod motora. Tabela sa podacima motora dodatno prikazuje
fabrički broj. Podaci motora 3 322.
Za identifikaciju određenog motora,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Sertifikat o usklađenosti prikazuje
identifikacioni kod motora, druge
nacionalne publikacije mogu prikazati
fabrički broj. Proverite radnu
zapreminu i snagu motora da biste
identifikovali određeni motor.
