Page 21 of 341

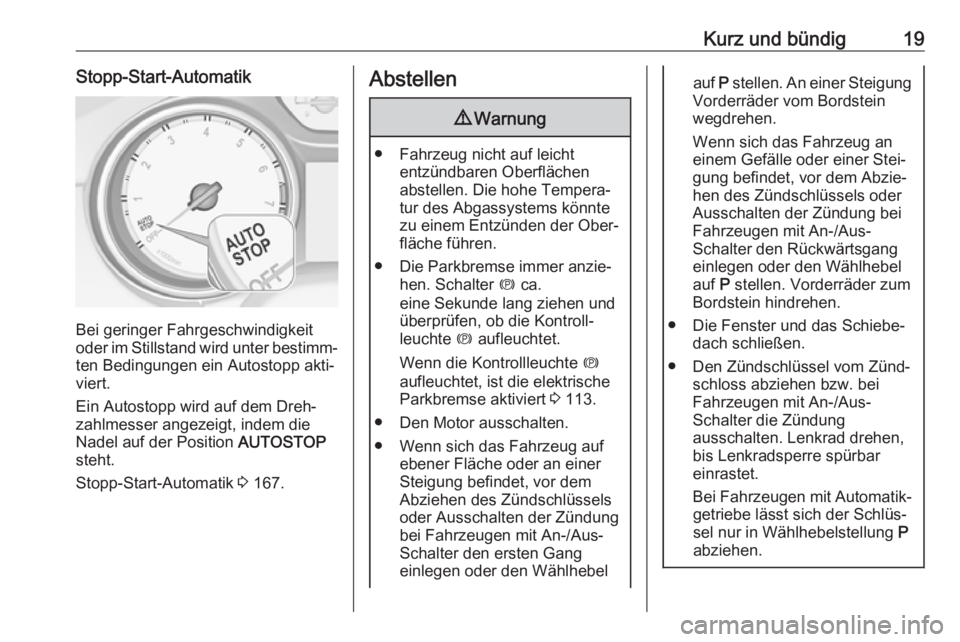

Kurz und bündig19Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand wird unter bestimm‐ ten Bedingungen ein Autostopp akti‐
viert.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Stopp-Start-Automatik 3 167.
Abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Schalter m ca.
eine Sekunde lang ziehen und
überprüfen, ob die Kontroll‐
leuchte m aufleuchtet.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 113.
● Den Motor ausschalten.
● Wenn sich das Fahrzeug auf ebener Fläche oder an einer
Steigung befindet, vor dem
Abziehen des Zündschlüssels
oder Ausschalten der Zündung
bei Fahrzeugen mit An-/Aus-
Schalter den ersten Gang
einlegen oder den Wählhebel
auf P stellen. An einer Steigung
Vorderräder vom Bordstein
wegdrehen.
Wenn sich das Fahrzeug an
einem Gefälle oder einer Stei‐
gung befindet, vor dem Abzie‐
hen des Zündschlüssels oder
Ausschalten der Zündung bei
Fahrzeugen mit An-/Aus-
Schalter den Rückwärtsgang
einlegen oder den Wählhebel
auf P stellen. Vorderräder zum
Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel vom Zünd‐ schloss abziehen bzw. bei
Fahrzeugen mit An-/Aus-
Schalter die Zündung
ausschalten. Lenkrad drehen,
bis Lenkradsperre spürbar
einrastet.
Bei Fahrzeugen mit Automatik‐ getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
Page 22 of 341

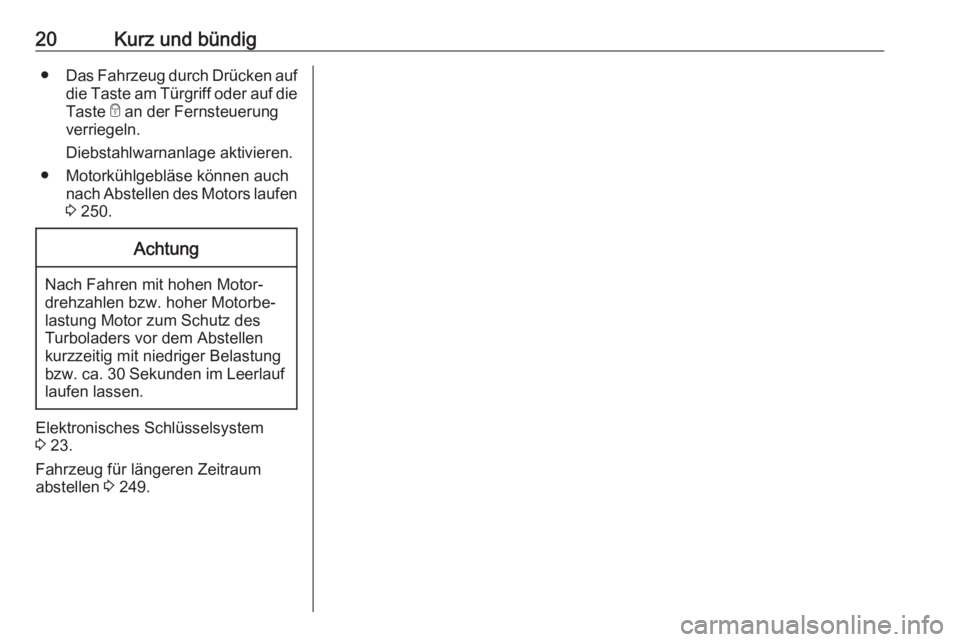

20Kurz und bündig●Das Fahrzeug durch Drücken auf
die Taste am Türgriff oder auf die
Taste e an der Fernsteuerung
verriegeln.
Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen3 250.Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Elektronisches Schlüsselsystem
3 23.
Fahrzeug für längeren Zeitraum abstellen 3 249.
Page 23 of 341

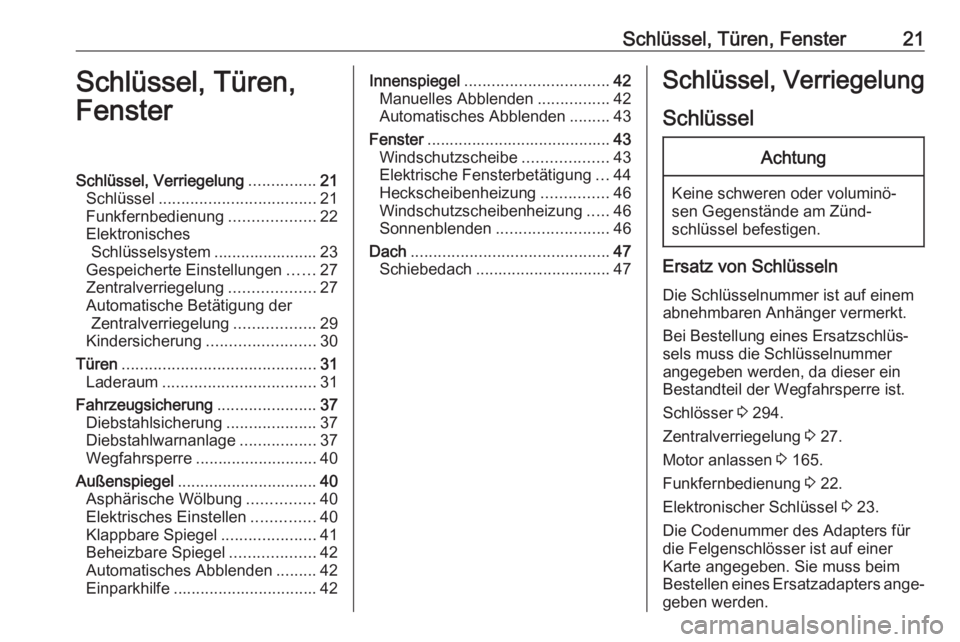

Schlüssel, Türen, Fenster21Schlüssel, Türen,
FensterSchlüssel, Verriegelung ...............21
Schlüssel ................................... 21
Funkfernbedienung ...................22
Elektronisches Schlüsselsystem ....................... 23
Gespeicherte Einstellungen ......27
Zentralverriegelung ...................27
Automatische Betätigung der Zentralverriegelung ..................29
Kindersicherung ........................30
Türen ........................................... 31
Laderaum .................................. 31
Fahrzeugsicherung ......................37
Diebstahlsicherung ....................37
Diebstahlwarnanlage .................37
Wegfahrsperre ........................... 40
Außenspiegel ............................... 40
Asphärische Wölbung ...............40
Elektrisches Einstellen ..............40
Klappbare Spiegel .....................41
Beheizbare Spiegel ...................42
Automatisches Abblenden .........42
Einparkhilfe ................................ 42Innenspiegel................................ 42
Manuelles Abblenden ................42
Automatisches Abblenden .........43
Fenster ......................................... 43
Windschutzscheibe ...................43
Elektrische Fensterbetätigung ...44
Heckscheibenheizung ...............46
Windschutzscheibenheizung .....46
Sonnenblenden ......................... 46
Dach ............................................ 47
Schiebedach .............................. 47Schlüssel, Verriegelung
SchlüsselAchtung
Keine schweren oder voluminö‐
sen Gegenstände am Zünd‐
schlüssel befestigen.
Ersatz von Schlüsseln
Die Schlüsselnummer ist auf einem
abnehmbaren Anhänger vermerkt.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer angegeben werden, da dieser ein
Bestandteil der Wegfahrsperre ist.
Schlösser 3 294.
Zentralverriegelung 3 27.
Motor anlassen 3 165.
Funkfernbedienung 3 22.
Elektronischer Schlüssel 3 23.
Die Codenummer des Adapters für die Felgenschlösser ist auf einer
Karte angegeben. Sie muss beim
Bestellen eines Ersatzadapters ange‐
geben werden.
Page 24 of 341

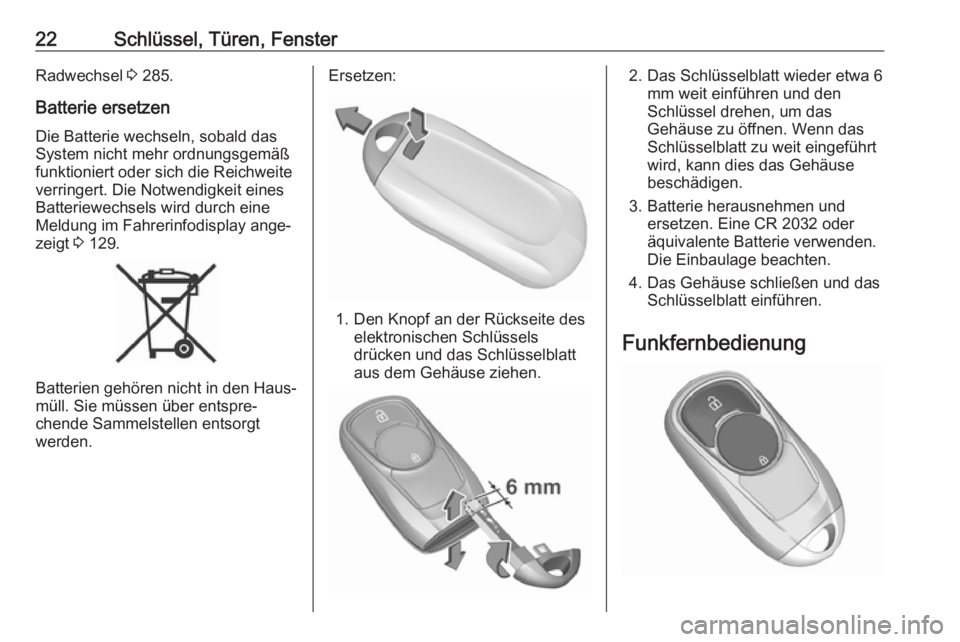

22Schlüssel, Türen, FensterRadwechsel 3 285.
Batterie ersetzen
Die Batterie wechseln, sobald das
System nicht mehr ordnungsgemäß
funktioniert oder sich die Reichweite
verringert. Die Notwendigkeit eines
Batteriewechsels wird durch eine
Meldung im Fahrerinfodisplay ange‐
zeigt 3 129.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt
werden.
Ersetzen:
1. Den Knopf an der Rückseite des elektronischen Schlüssels
drücken und das Schlüsselblatt
aus dem Gehäuse ziehen.
2. Das Schlüsselblatt wieder etwa 6 mm weit einführen und den
Schlüssel drehen, um das
Gehäuse zu öffnen. Wenn das
Schlüsselblatt zu weit eingeführt
wird, kann dies das Gehäuse
beschädigen.
3. Batterie herausnehmen und ersetzen. Eine CR 2032 oder
äquivalente Batterie verwenden.
Die Einbaulage beachten.
4. Das Gehäuse schließen und das Schlüsselblatt einführen.
Funkfernbedienung
Page 25 of 341
Schlüssel, Türen, Fenster23Ermöglicht die Betätigung folgender
Funktionen über die Tasten der Funk‐
fernbedienung:
● Zentralverriegelung 3 27
● Diebstahlsicherung 3 37
● Diebstahlwarnanlage 3 37
● Elektrische Fensterbetätigung 3 44
● Schiebedach 3 47
Die Fernsteuerung hat eine Reich‐
weite von bis zu 100 m, kann aber
aufgrund von äußeren Einflüssen
aber auch wesentlich geringer sein.
Die Warnblinker bestätigen die Betä‐
tigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
StörungIst eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende
Ursachen vorliegen:
● Störung der Funkfernbedienung.
● Die Reichweite ist überschritten.● Die Batteriespannung ist zu nied‐
rig.
● Häufiges, wiederholtes Betätigen
der Funkfernbedienung außer‐
halb der Reichweite, wonach
eine neuerliche Synchronisie‐ rung erforderlich ist.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Manuelles Entriegeln 3 27.Elektronisches
Schlüsselsystem
Folgende Funktionen können über
die Funkfernbedienung gesteuert
werden:
● Zentralverriegelung 3 27
● Zündung einschalten und Motor anlassen 3 165
Der Fahrer muss lediglich den elek‐
tronischen Schlüssel bei sich tragen.
Page 26 of 341

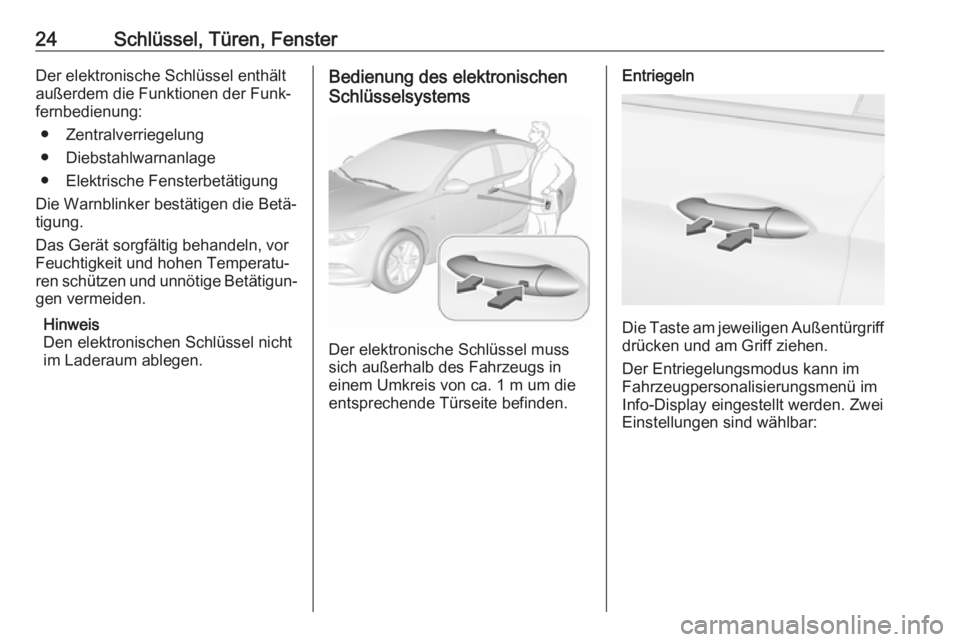

24Schlüssel, Türen, FensterDer elektronische Schlüssel enthält
außerdem die Funktionen der Funk‐ fernbedienung:
● Zentralverriegelung
● Diebstahlwarnanlage
● Elektrische Fensterbetätigung
Die Warnblinker bestätigen die Betä‐
tigung.
Das Gerät sorgfältig behandeln, vor Feuchtigkeit und hohen Temperatu‐
ren schützen und unnötige Betätigun‐
gen vermeiden.
Hinweis
Den elektronischen Schlüssel nicht
im Laderaum ablegen.Bedienung des elektronischen
Schlüsselsystems
Der elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. 1 m um die
entsprechende Türseite befinden.
Entriegeln
Die Taste am jeweiligen Außentürgriff drücken und am Griff ziehen.
Der Entriegelungsmodus kann im
Fahrzeugpersonalisierungsmenü im
Info-Display eingestellt werden. Zwei
Einstellungen sind wählbar:
Page 27 of 341

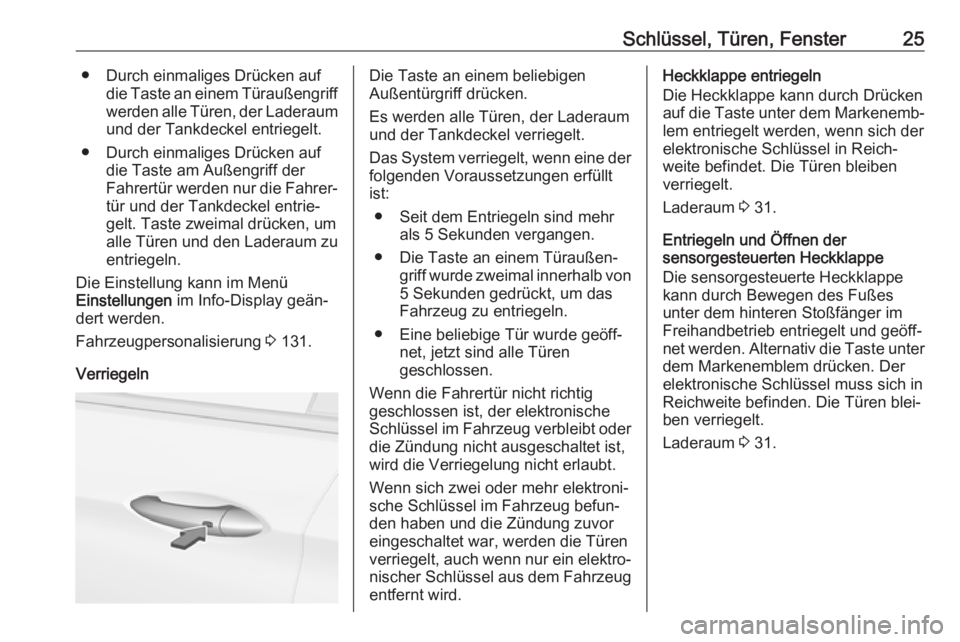

Schlüssel, Türen, Fenster25● Durch einmaliges Drücken aufdie Taste an einem Türaußengriff
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf die Taste am Außengriff der
Fahrertür werden nur die Fahrer‐ tür und der Tankdeckel entrie‐
gelt. Taste zweimal drücken, um
alle Türen und den Laderaum zu
entriegeln.
Die Einstellung kann im Menü
Einstellungen im Info-Display geän‐
dert werden.
Fahrzeugpersonalisierung 3 131.
VerriegelnDie Taste an einem beliebigen
Außentürgriff drücken.
Es werden alle Türen, der Laderaum und der Tankdeckel verriegelt.
Das System verriegelt, wenn eine der folgenden Voraussetzungen erfüllt
ist:
● Seit dem Entriegeln sind mehr als 5 Sekunden vergangen.
● Die Taste an einem Türaußen‐ griff wurde zweimal innerhalb von5 Sekunden gedrückt, um das
Fahrzeug zu entriegeln.
● Eine beliebige Tür wurde geöff‐ net, jetzt sind alle Türen
geschlossen.
Wenn die Fahrertür nicht richtig
geschlossen ist, der elektronische
Schlüssel im Fahrzeug verbleibt oder
die Zündung nicht ausgeschaltet ist,
wird die Verriegelung nicht erlaubt.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, werden die Türen
verriegelt, auch wenn nur ein elektro‐
nischer Schlüssel aus dem Fahrzeug
entfernt wird.Heckklappe entriegeln
Die Heckklappe kann durch Drücken
auf die Taste unter dem Markenemb‐ lem entriegelt werden, wenn sich der
elektronische Schlüssel in Reich‐
weite befindet. Die Türen bleiben
verriegelt.
Laderaum 3 31.
Entriegeln und Öffnen der
sensorgesteuerten Heckklappe
Die sensorgesteuerte Heckklappe
kann durch Bewegen des Fußes
unter dem hinteren Stoßfänger im
Freihandbetrieb entriegelt und geöff‐
net werden. Alternativ die Taste unter
dem Markenemblem drücken. Der
elektronische Schlüssel muss sich in
Reichweite befinden. Die Türen blei‐
ben verriegelt.
Laderaum 3 31.
Page 28 of 341

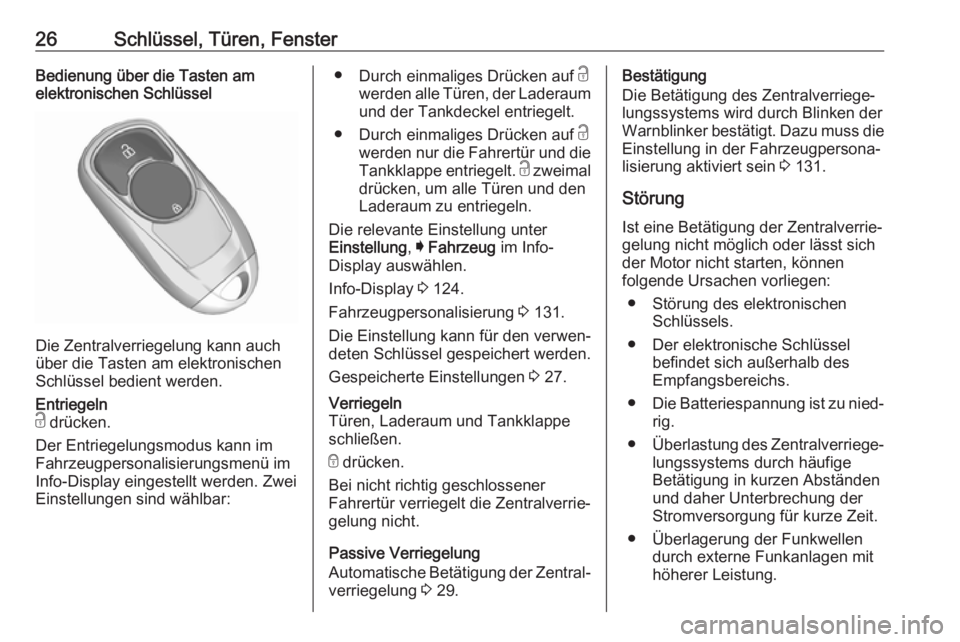

26Schlüssel, Türen, FensterBedienung über die Tasten am
elektronischen Schlüssel
Die Zentralverriegelung kann auch
über die Tasten am elektronischen
Schlüssel bedient werden.
Entriegeln
c drücken.
Der Entriegelungsmodus kann im
Fahrzeugpersonalisierungsmenü im
Info-Display eingestellt werden. Zwei
Einstellungen sind wählbar:● Durch einmaliges Drücken auf c
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf c
werden nur die Fahrertür und die
Tankklappe entriegelt. c zweimal
drücken, um alle Türen und den
Laderaum zu entriegeln.
Die relevante Einstellung unter
Einstellung , I Fahrzeug im Info-
Display auswählen.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für den verwen‐
deten Schlüssel gespeichert werden.
Gespeicherte Einstellungen 3 27.Verriegeln
Türen, Laderaum und Tankklappe
schließen.
e drücken.
Bei nicht richtig geschlossener
Fahrertür verriegelt die Zentralverrie‐
gelung nicht.
Passive Verriegelung
Automatische Betätigung der Zentral‐ verriegelung 3 29.
Bestätigung
Die Betätigung des Zentralverriege‐
lungssystems wird durch Blinken der
Warnblinker bestätigt. Dazu muss die Einstellung in der Fahrzeugpersona‐
lisierung aktiviert sein 3 131.
Störung
Ist eine Betätigung der Zentralverrie‐ gelung nicht möglich oder lässt sich
der Motor nicht starten, können
folgende Ursachen vorliegen:
● Störung des elektronischen Schlüssels.
● Der elektronische Schlüssel befindet sich außerhalb des
Empfangsbereichs.
● Die Batteriespannung ist zu nied‐
rig.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Page 29 of 341

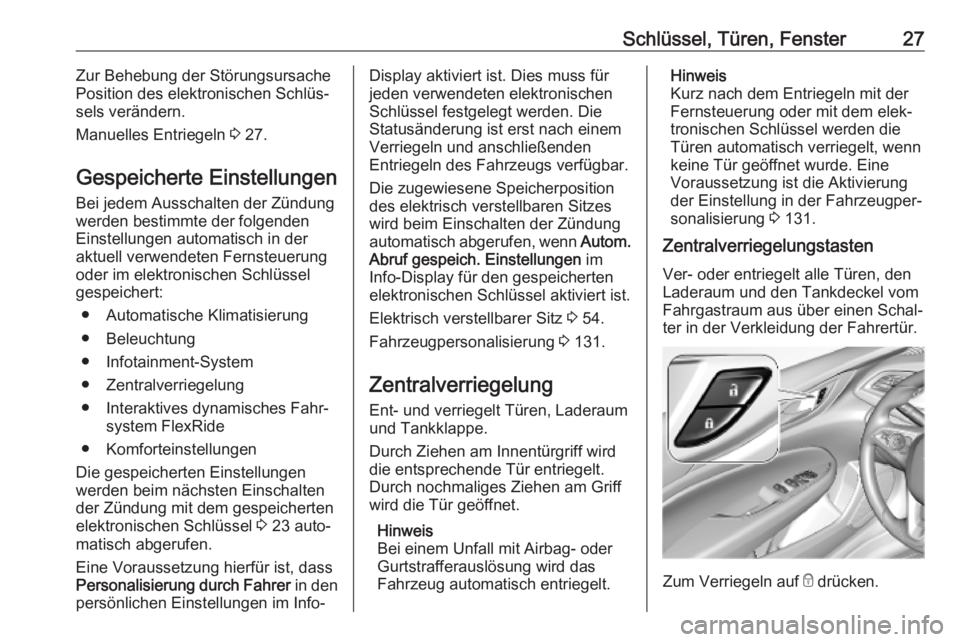

Schlüssel, Türen, Fenster27Zur Behebung der Störungsursache
Position des elektronischen Schlüs‐
sels verändern.
Manuelles Entriegeln 3 27.
Gespeicherte Einstellungen
Bei jedem Ausschalten der Zündung
werden bestimmte der folgenden
Einstellungen automatisch in der
aktuell verwendeten Fernsteuerung
oder im elektronischen Schlüssel
gespeichert:
● Automatische Klimatisierung● Beleuchtung
● Infotainment-System
● Zentralverriegelung
● Interaktives dynamisches Fahr‐ system FlexRide
● Komforteinstellungen
Die gespeicherten Einstellungen
werden beim nächsten Einschalten
der Zündung mit dem gespeicherten
elektronischen Schlüssel 3 23 auto‐
matisch abgerufen.
Eine Voraussetzung hierfür ist, dass
Personalisierung durch Fahrer in den
persönlichen Einstellungen im Info-Display aktiviert ist. Dies muss für
jeden verwendeten elektronischen
Schlüssel festgelegt werden. Die
Statusänderung ist erst nach einem Verriegeln und anschließenden
Entriegeln des Fahrzeugs verfügbar.
Die zugewiesene Speicherposition
des elektrisch verstellbaren Sitzes
wird beim Einschalten der Zündung automatisch abgerufen, wenn Autom.
Abruf gespeich. Einstellungen im
Info-Display für den gespeicherten
elektronischen Schlüssel aktiviert ist.
Elektrisch verstellbarer Sitz 3 54.
Fahrzeugpersonalisierung 3 131.
Zentralverriegelung
Ent- und verriegelt Türen, Laderaum
und Tankklappe.
Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.Hinweis
Kurz nach dem Entriegeln mit der
Fernsteuerung oder mit dem elek‐
tronischen Schlüssel werden die
Türen automatisch verriegelt, wenn
keine Tür geöffnet wurde. Eine
Voraussetzung ist die Aktivierung
der Einstellung in der Fahrzeugper‐
sonalisierung 3 131.
Zentralverriegelungstasten
Ver- oder entriegelt alle Türen, den
Laderaum und den Tankdeckel vom
Fahrgastraum aus über einen Schal‐ ter in der Verkleidung der Fahrertür.
Zum Verriegeln auf e drücken.
Page 30 of 341

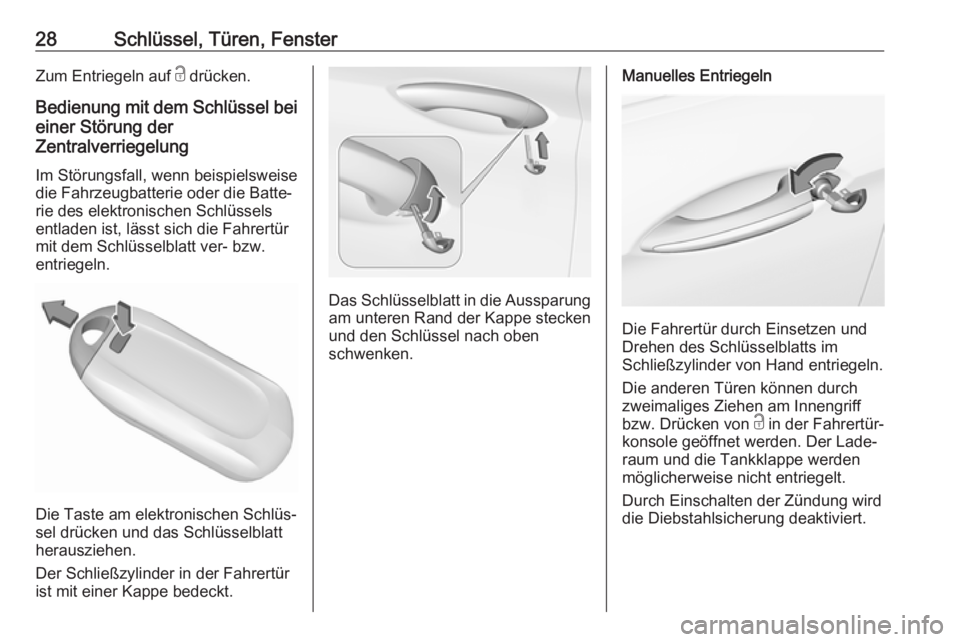

28Schlüssel, Türen, FensterZum Entriegeln auf c drücken.
Bedienung mit dem Schlüssel bei einer Störung der
Zentralverriegelung
Im Störungsfall, wenn beispielsweise
die Fahrzeugbatterie oder die Batte‐ rie des elektronischen Schlüssels
entladen ist, lässt sich die Fahrertür
mit dem Schlüsselblatt ver- bzw. entriegeln.
Die Taste am elektronischen Schlüs‐
sel drücken und das Schlüsselblatt
herausziehen.
Der Schließzylinder in der Fahrertür
ist mit einer Kappe bedeckt.
Das Schlüsselblatt in die Aussparung
am unteren Rand der Kappe stecken
und den Schlüssel nach oben
schwenken.
Manuelles Entriegeln
Die Fahrertür durch Einsetzen und
Drehen des Schlüsselblatts im
Schließzylinder von Hand entriegeln.
Die anderen Türen können durch
zweimaliges Ziehen am Innengriff
bzw. Drücken von c in der Fahrertür‐
konsole geöffnet werden. Der Lade‐ raum und die Tankklappe werden
möglicherweise nicht entriegelt.
Durch Einschalten der Zündung wird
die Diebstahlsicherung deaktiviert.
