Page 31 of 341

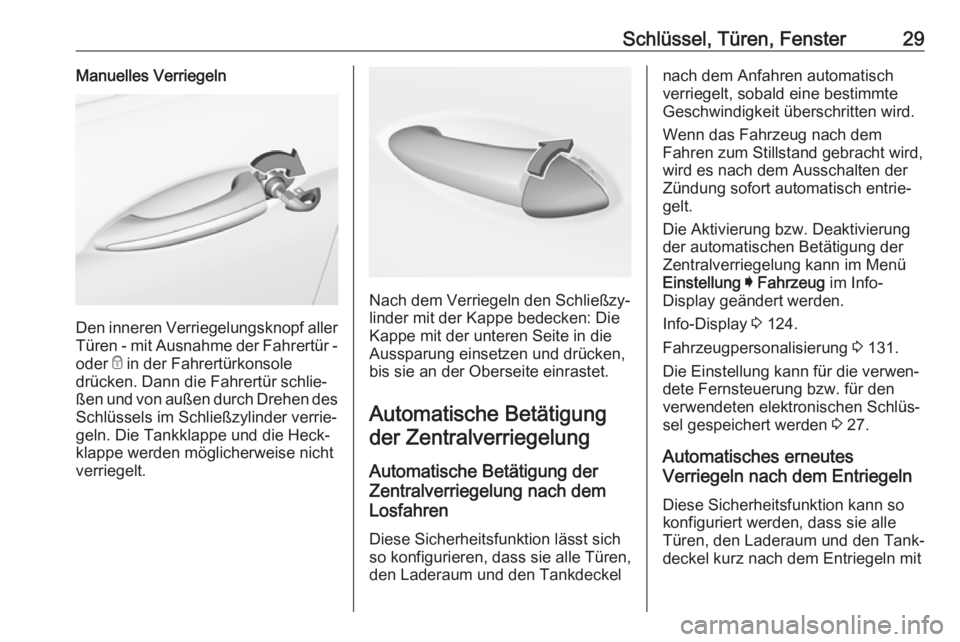

Schlüssel, Türen, Fenster29Manuelles Verriegeln
Den inneren Verriegelungsknopf aller
Türen - mit Ausnahme der Fahrertür -
oder e in der Fahrertürkonsole
drücken. Dann die Fahrertür schlie‐
ßen und von außen durch Drehen des Schlüssels im Schließzylinder verrie‐
geln. Die Tankklappe und die Heck‐
klappe werden möglicherweise nicht
verriegelt.
Nach dem Verriegeln den Schließzy‐
linder mit der Kappe bedecken: Die
Kappe mit der unteren Seite in die
Aussparung einsetzen und drücken,
bis sie an der Oberseite einrastet.
Automatische Betätigungder Zentralverriegelung
Automatische Betätigung der
Zentralverriegelung nach dem
Losfahren
Diese Sicherheitsfunktion lässt sich
so konfigurieren, dass sie alle Türen,
den Laderaum und den Tankdeckel
nach dem Anfahren automatisch
verriegelt, sobald eine bestimmte
Geschwindigkeit überschritten wird.
Wenn das Fahrzeug nach dem
Fahren zum Stillstand gebracht wird,
wird es nach dem Ausschalten der
Zündung sofort automatisch entrie‐
gelt.
Die Aktivierung bzw. Deaktivierung
der automatischen Betätigung der
Zentralverriegelung kann im Menü
Einstellung I Fahrzeug im Info-
Display geändert werden.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für die verwen‐
dete Fernsteuerung bzw. für den
verwendeten elektronischen Schlüs‐
sel gespeichert werden 3 27.
Automatisches erneutes
Verriegeln nach dem Entriegeln
Diese Sicherheitsfunktion kann so
konfiguriert werden, dass sie alle
Türen, den Laderaum und den Tank‐
deckel kurz nach dem Entriegeln mit
Page 32 of 341

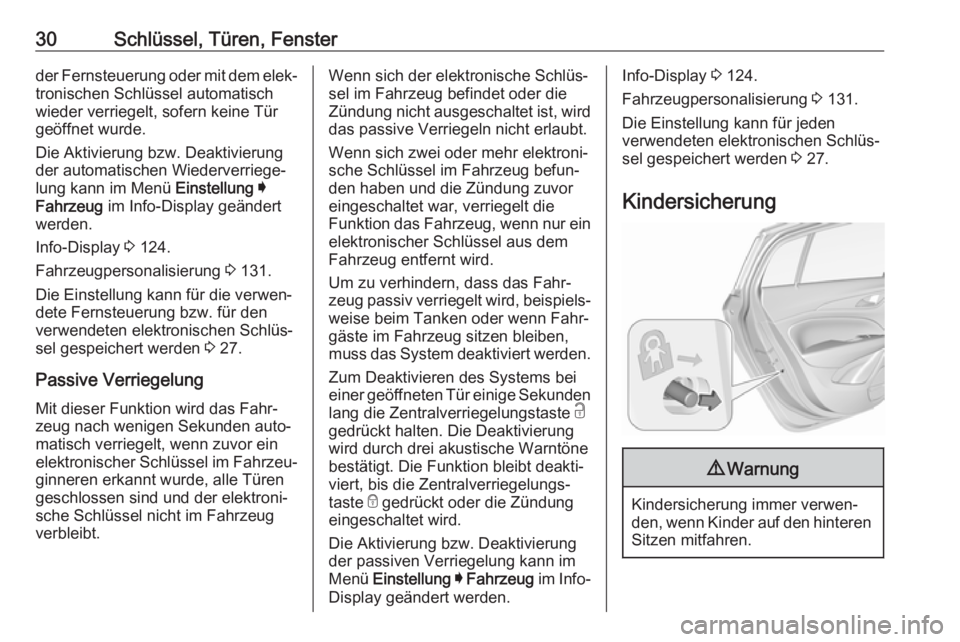

30Schlüssel, Türen, Fensterder Fernsteuerung oder mit dem elek‐tronischen Schlüssel automatisch
wieder verriegelt, sofern keine Tür
geöffnet wurde.
Die Aktivierung bzw. Deaktivierung
der automatischen Wiederverriege‐
lung kann im Menü Einstellung I
Fahrzeug im Info-Display geändert
werden.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für die verwen‐
dete Fernsteuerung bzw. für den
verwendeten elektronischen Schlüs‐
sel gespeichert werden 3 27.
Passive Verriegelung
Mit dieser Funktion wird das Fahr‐
zeug nach wenigen Sekunden auto‐
matisch verriegelt, wenn zuvor ein
elektronischer Schlüssel im Fahrzeu‐
ginneren erkannt wurde, alle Türen
geschlossen sind und der elektroni‐
sche Schlüssel nicht im Fahrzeug
verbleibt.Wenn sich der elektronische Schlüs‐ sel im Fahrzeug befindet oder die
Zündung nicht ausgeschaltet ist, wird das passive Verriegeln nicht erlaubt.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, verriegelt die
Funktion das Fahrzeug, wenn nur ein elektronischer Schlüssel aus demFahrzeug entfernt wird.
Um zu verhindern, dass das Fahr‐
zeug passiv verriegelt wird, beispiels‐
weise beim Tanken oder wenn Fahr‐
gäste im Fahrzeug sitzen bleiben, muss das System deaktiviert werden.
Zum Deaktivieren des Systems bei
einer geöffneten Tür einige Sekunden
lang die Zentralverriegelungstaste c
gedrückt halten. Die Deaktivierung
wird durch drei akustische Warntöne
bestätigt. Die Funktion bleibt deakti‐
viert, bis die Zentralverriegelungs‐
taste e gedrückt oder die Zündung
eingeschaltet wird.
Die Aktivierung bzw. Deaktivierung
der passiven Verriegelung kann im
Menü Einstellung I Fahrzeug im Info-
Display geändert werden.Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für jeden
verwendeten elektronischen Schlüs‐
sel gespeichert werden 3 27.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Page 33 of 341

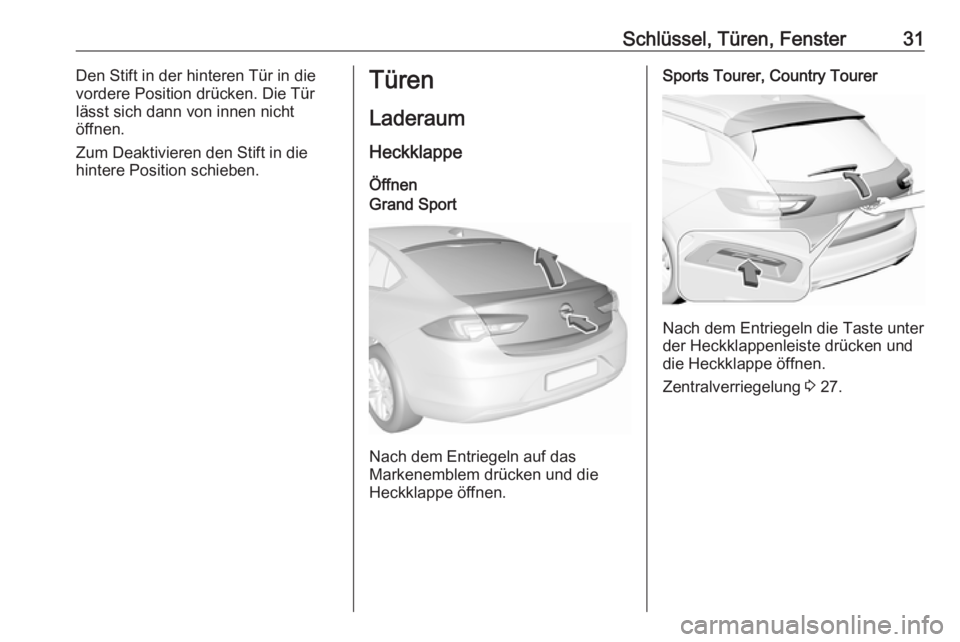

Schlüssel, Türen, Fenster31Den Stift in der hinteren Tür in die
vordere Position drücken. Die Tür lässt sich dann von innen nicht
öffnen.
Zum Deaktivieren den Stift in die
hintere Position schieben.Türen
Laderaum
Heckklappe ÖffnenGrand Sport
Nach dem Entriegeln auf das
Markenemblem drücken und die
Heckklappe öffnen.
Sports Tourer, Country Tourer
Nach dem Entriegeln die Taste unter
der Heckklappenleiste drücken und
die Heckklappe öffnen.
Zentralverriegelung 3 27.
Page 34 of 341

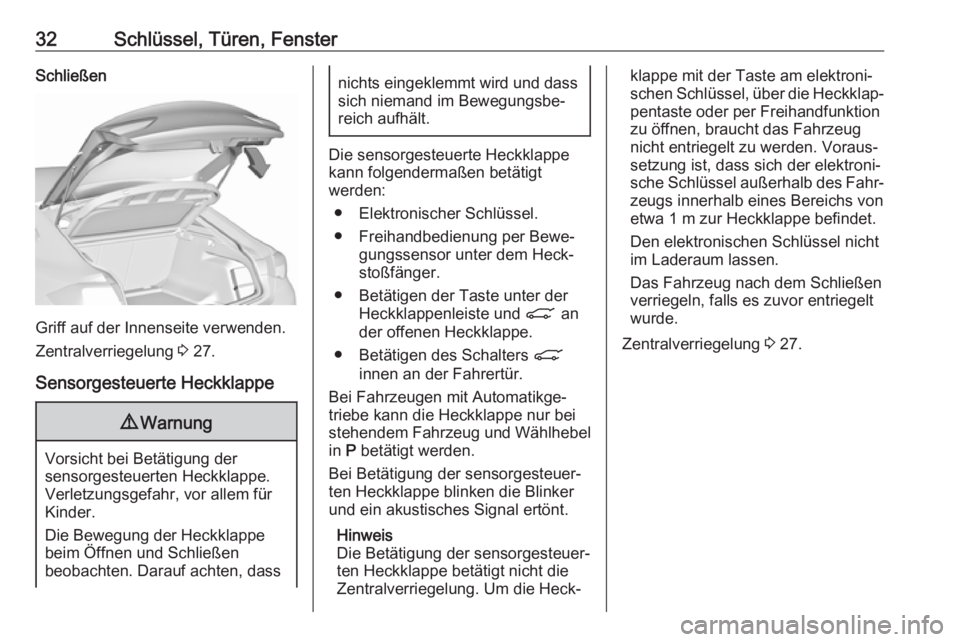

32Schlüssel, Türen, FensterSchließen
Griff auf der Innenseite verwenden.
Zentralverriegelung 3 27.
Sensorgesteuerte Heckklappe
9 Warnung
Vorsicht bei Betätigung der
sensorgesteuerten Heckklappe.
Verletzungsgefahr, vor allem für
Kinder.
Die Bewegung der Heckklappe
beim Öffnen und Schließen
beobachten. Darauf achten, dass
nichts eingeklemmt wird und dass sich niemand im Bewegungsbe‐
reich aufhält.
Die sensorgesteuerte Heckklappe
kann folgendermaßen betätigt
werden:
● Elektronischer Schlüssel.
● Freihandbedienung per Bewe‐ gungssensor unter dem Heck‐
stoßfänger.
● Betätigen der Taste unter der Heckklappenleiste und C an
der offenen Heckklappe.
● Betätigen des Schalters C
innen an der Fahrertür.
Bei Fahrzeugen mit Automatikge‐
triebe kann die Heckklappe nur bei
stehendem Fahrzeug und Wählhebel
in P betätigt werden.
Bei Betätigung der sensorgesteuer‐ ten Heckklappe blinken die Blinker
und ein akustisches Signal ertönt.
Hinweis
Die Betätigung der sensorgesteuer‐
ten Heckklappe betätigt nicht die
Zentralverriegelung. Um die Heck‐
klappe mit der Taste am elektroni‐ schen Schlüssel, über die Heckklap‐ pentaste oder per Freihandfunktion
zu öffnen, braucht das Fahrzeug
nicht entriegelt zu werden. Voraus‐
setzung ist, dass sich der elektroni‐
sche Schlüssel außerhalb des Fahr‐
zeugs innerhalb eines Bereichs von
etwa 1 m zur Heckklappe befindet.
Den elektronischen Schlüssel nicht
im Laderaum lassen.
Das Fahrzeug nach dem Schließen
verriegeln, falls es zuvor entriegelt
wurde.
Zentralverriegelung 3 27.
Page 35 of 341

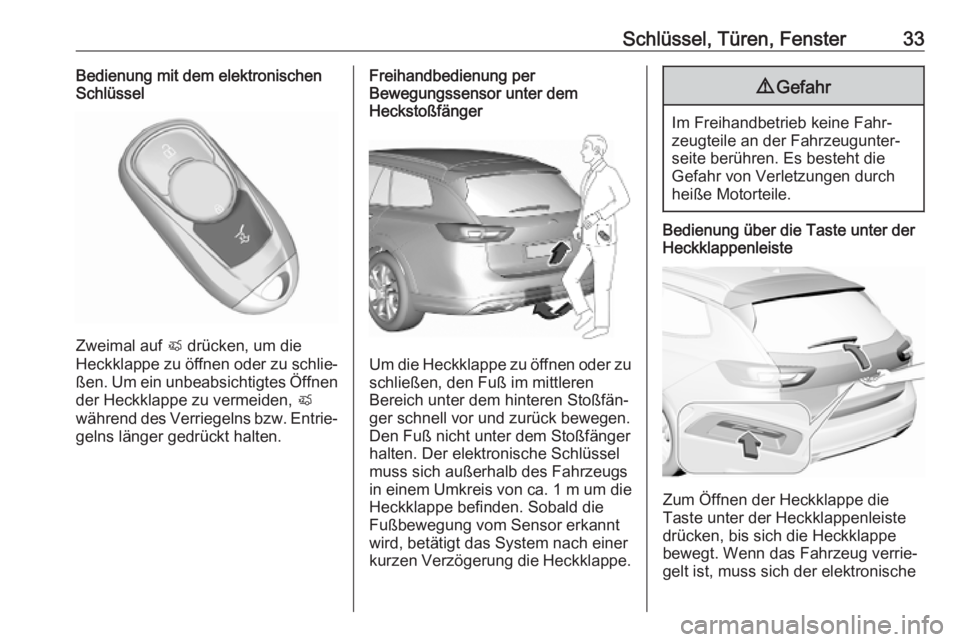

Schlüssel, Türen, Fenster33Bedienung mit dem elektronischen
Schlüssel
Zweimal auf X drücken, um die
Heckklappe zu öffnen oder zu schlie‐
ßen. Um ein unbeabsichtigtes Öffnen
der Heckklappe zu vermeiden, X
während des Verriegelns bzw. Entrie‐ gelns länger gedrückt halten.
Freihandbedienung per
Bewegungssensor unter dem
Heckstoßfänger
Um die Heckklappe zu öffnen oder zu
schließen, den Fuß im mittleren
Bereich unter dem hinteren Stoßfän‐
ger schnell vor und zurück bewegen.
Den Fuß nicht unter dem Stoßfänger
halten. Der elektronische Schlüssel
muss sich außerhalb des Fahrzeugs
in einem Umkreis von ca. 1 m um die
Heckklappe befinden. Sobald die
Fußbewegung vom Sensor erkannt
wird, betätigt das System nach einer
kurzen Verzögerung die Heckklappe.
9 Gefahr
Im Freihandbetrieb keine Fahr‐
zeugteile an der Fahrzeugunter‐
seite berühren. Es besteht die
Gefahr von Verletzungen durch
heiße Motorteile.
Bedienung über die Taste unter der
Heckklappenleiste
Zum Öffnen der Heckklappe die
Taste unter der Heckklappenleiste drücken, bis sich die Heckklappe
bewegt. Wenn das Fahrzeug verrie‐
gelt ist, muss sich der elektronische
Page 36 of 341

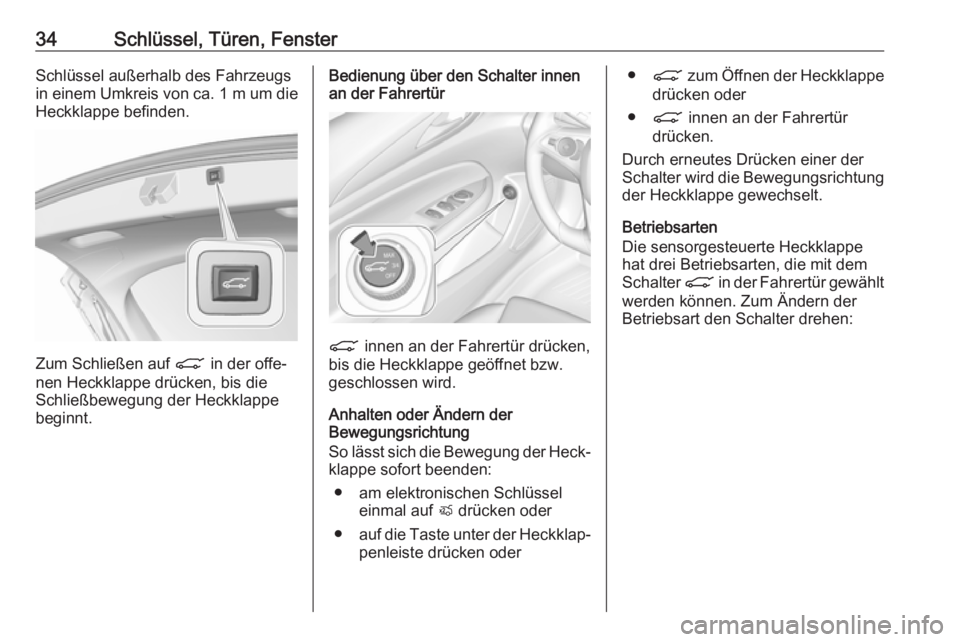

34Schlüssel, Türen, FensterSchlüssel außerhalb des Fahrzeugs
in einem Umkreis von ca. 1 m um die
Heckklappe befinden.
Zum Schließen auf C in der offe‐
nen Heckklappe drücken, bis die Schließbewegung der Heckklappebeginnt.
Bedienung über den Schalter innen
an der Fahrertür
C innen an der Fahrertür drücken,
bis die Heckklappe geöffnet bzw.
geschlossen wird.
Anhalten oder Ändern der
Bewegungsrichtung
So lässt sich die Bewegung der Heck‐ klappe sofort beenden:
● am elektronischen Schlüssel einmal auf X drücken oder
● auf die Taste unter der Heckklap‐
penleiste drücken oder
● C zum Öffnen der Heckklappe
drücken oder
● C innen an der Fahrertür
drücken.
Durch erneutes Drücken einer der
Schalter wird die Bewegungsrichtung der Heckklappe gewechselt.
Betriebsarten
Die sensorgesteuerte Heckklappe
hat drei Betriebsarten, die mit dem
Schalter C in der Fahrertür gewählt
werden können. Zum Ändern der
Betriebsart den Schalter drehen:
Page 37 of 341

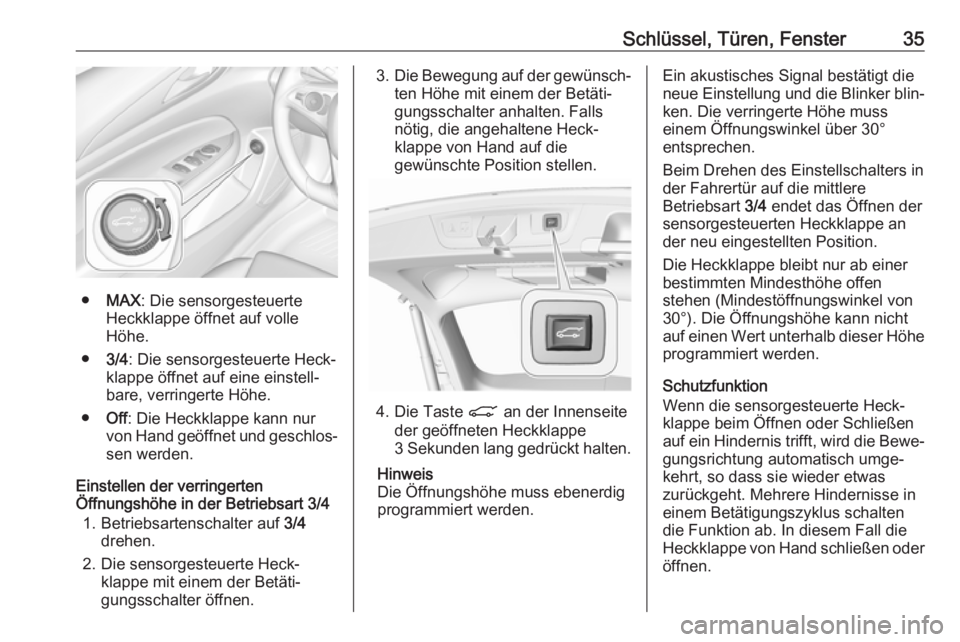

Schlüssel, Türen, Fenster35
●MAX : Die sensorgesteuerte
Heckklappe öffnet auf volle
Höhe.
● 3/4: Die sensorgesteuerte Heck‐
klappe öffnet auf eine einstell‐
bare, verringerte Höhe.
● Off: Die Heckklappe kann nur
von Hand geöffnet und geschlos‐
sen werden.
Einstellen der verringerten
Öffnungshöhe in der Betriebsart 3/4
1. Betriebsartenschalter auf 3/4
drehen.
2. Die sensorgesteuerte Heck‐ klappe mit einem der Betäti‐
gungsschalter öffnen.
3. Die Bewegung auf der gewünsch‐
ten Höhe mit einem der Betäti‐
gungsschalter anhalten. Falls
nötig, die angehaltene Heck‐
klappe von Hand auf die
gewünschte Position stellen.
4. Die Taste C an der Innenseite
der geöffneten Heckklappe
3 Sekunden lang gedrückt halten.
Hinweis
Die Öffnungshöhe muss ebenerdig
programmiert werden.
Ein akustisches Signal bestätigt die
neue Einstellung und die Blinker blin‐
ken. Die verringerte Höhe muss
einem Öffnungswinkel über 30°
entsprechen.
Beim Drehen des Einstellschalters in
der Fahrertür auf die mittlere
Betriebsart 3/4 endet das Öffnen der
sensorgesteuerten Heckklappe an
der neu eingestellten Position.
Die Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen
stehen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die sensorgesteuerte Heck‐
klappe beim Öffnen oder Schließen
auf ein Hindernis trifft, wird die Bewe‐ gungsrichtung automatisch umge‐
kehrt, so dass sie wieder etwas
zurückgeht. Mehrere Hindernisse in
einem Betätigungszyklus schalten
die Funktion ab. In diesem Fall die
Heckklappe von Hand schließen oder
öffnen.
Page 38 of 341

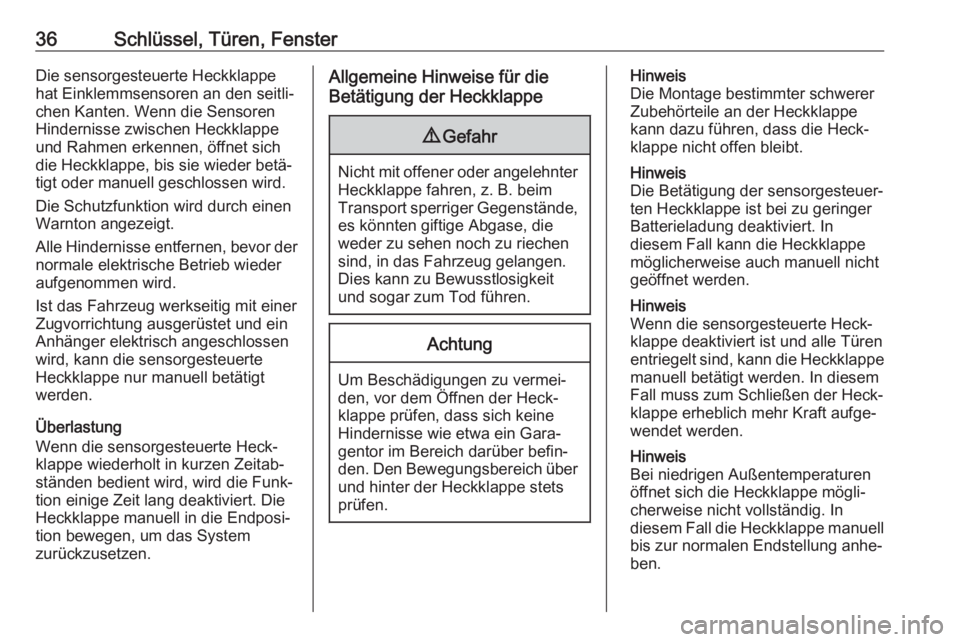

36Schlüssel, Türen, FensterDie sensorgesteuerte Heckklappe
hat Einklemmsensoren an den seitli‐
chen Kanten. Wenn die Sensoren
Hindernisse zwischen Heckklappe
und Rahmen erkennen, öffnet sich
die Heckklappe, bis sie wieder betä‐
tigt oder manuell geschlossen wird.
Die Schutzfunktion wird durch einen
Warnton angezeigt.
Alle Hindernisse entfernen, bevor der normale elektrische Betrieb wiederaufgenommen wird.
Ist das Fahrzeug werkseitig mit einer
Zugvorrichtung ausgerüstet und ein
Anhänger elektrisch angeschlossen wird, kann die sensorgesteuerte
Heckklappe nur manuell betätigt
werden.
Überlastung
Wenn die sensorgesteuerte Heck‐
klappe wiederholt in kurzen Zeitab‐
ständen bedient wird, wird die Funk‐
tion einige Zeit lang deaktiviert. Die
Heckklappe manuell in die Endposi‐
tion bewegen, um das System
zurückzusetzen.Allgemeine Hinweise für die
Betätigung der Heckklappe9 Gefahr
Nicht mit offener oder angelehnter
Heckklappe fahren, z. B. beim
Transport sperriger Gegenstände,
es könnten giftige Abgase, die
weder zu sehen noch zu riechen
sind, in das Fahrzeug gelangen. Dies kann zu Bewusstlosigkeit
und sogar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Heck‐
klappe prüfen, dass sich keine
Hindernisse wie etwa ein Gara‐
gentor im Bereich darüber befin‐
den. Den Bewegungsbereich über und hinter der Heckklappe stets
prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Hinweis
Die Betätigung der sensorgesteuer‐
ten Heckklappe ist bei zu geringer
Batterieladung deaktiviert. In
diesem Fall kann die Heckklappe
möglicherweise auch manuell nicht
geöffnet werden.
Hinweis
Wenn die sensorgesteuerte Heck‐
klappe deaktiviert ist und alle Türen
entriegelt sind, kann die Heckklappe
manuell betätigt werden. In diesem
Fall muss zum Schließen der Heck‐ klappe erheblich mehr Kraft aufge‐
wendet werden.
Hinweis
Bei niedrigen Außentemperaturen öffnet sich die Heckklappe mögli‐
cherweise nicht vollständig. In
diesem Fall die Heckklappe manuell bis zur normalen Endstellung anhe‐ben.
Page 39 of 341
Schlüssel, Türen, Fenster37Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste im Fahrzeuginnenraum
ist dies nicht möglich.
Aktivierung
e an der Fernsteuerung oder am elek‐
tronischen Schlüssel zweimal inner‐
halb von 5 Sekunden drücken.
Diebstahlwarnanlage Die Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich angeschlossener Laderaum
●Neigung des Fahrzeugs, z. B. ob
es angehoben wird
● Zündung
Aktivierung Alle Türen müssen geschlossen sein
und der elektronische Schlüssel des elektronischen Schlüsselsystems
darf sich nicht im Fahrzeug befinden.
Ansonsten kann das System nicht
aktiviert werden.
● Funkfernbedienung: Die Aktivie‐ rung erfolgt 30 Sekunden nach
dem Verriegeln des Fahrzeugs
durch einmaliges Drücken auf e.
● Elektronisches Schlüsselsystem:
Die Aktivierung erfolgt
30 Sekunden nach dem Verrie‐
geln des Fahrzeugs durch
Drücken auf die Taste an einem
beliebigen Außentürgriff.
Page 40 of 341

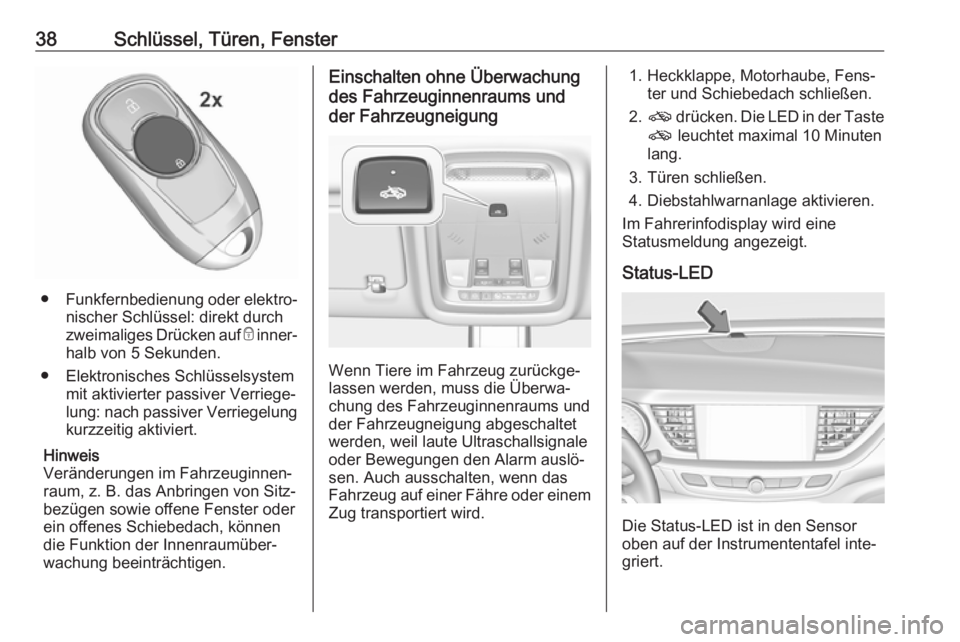

38Schlüssel, Türen, Fenster
●Funkfernbedienung oder elektro‐
nischer Schlüssel: direkt durch
zweimaliges Drücken auf e inner‐
halb von 5 Sekunden.
● Elektronisches Schlüsselsystem mit aktivierter passiver Verriege‐
lung: nach passiver Verriegelung
kurzzeitig aktiviert.
Hinweis
Veränderungen im Fahrzeuginnen‐
raum, z. B. das Anbringen von Sitz‐ bezügen sowie offene Fenster oder
ein offenes Schiebedach, können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Einschalten ohne Überwachung
des Fahrzeuginnenraums und
der Fahrzeugneigung
Wenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums und der Fahrzeugneigung abgeschaltet
werden, weil laute Ultraschallsignale oder Bewegungen den Alarm auslö‐
sen. Auch ausschalten, wenn das
Fahrzeug auf einer Fähre oder einem
Zug transportiert wird.
1. Heckklappe, Motorhaube, Fens‐ ter und Schiebedach schließen.
2. o drücken. Die LED in der Taste
o leuchtet maximal 10 Minuten
lang.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Im Fahrerinfodisplay wird eine
Statusmeldung angezeigt.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
