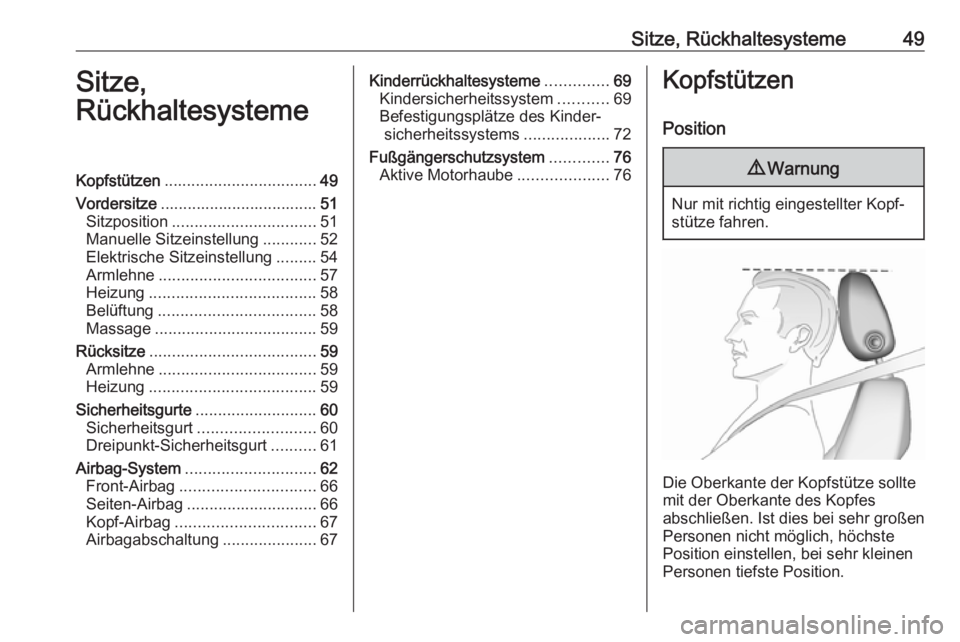

Sitze, Rückhaltesysteme49Sitze,
RückhaltesystemeKopfstützen .................................. 49
Vordersitze ................................... 51
Sitzposition ................................ 51
Manuelle Sitzeinstellung ............52
Elektrische Sitzeinstellung .........54
Armlehne ................................... 57
Heizung ..................................... 58
Belüftung ................................... 58
Massage .................................... 59
Rücksitze ..................................... 59
Armlehne ................................... 59
Heizung ..................................... 59
Sicherheitsgurte ........................... 60
Sicherheitsgurt .......................... 60
Dreipunkt-Sicherheitsgurt ..........61
Airbag-System ............................. 62
Front-Airbag .............................. 66
Seiten-Airbag ............................. 66
Kopf-Airbag ............................... 67
Airbagabschaltung .....................67Kinderrückhaltesysteme ..............69
Kindersicherheitssystem ...........69
Befestigungsplätze des Kinder‐ sicherheitssystems ...................72
Fußgängerschutzsystem .............76
Aktive Motorhaube ....................76Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes
abschließen. Ist dies bei sehr großen Personen nicht möglich, höchste
Position einstellen, bei sehr kleinen
Personen tiefste Position.
Page 52 of 341

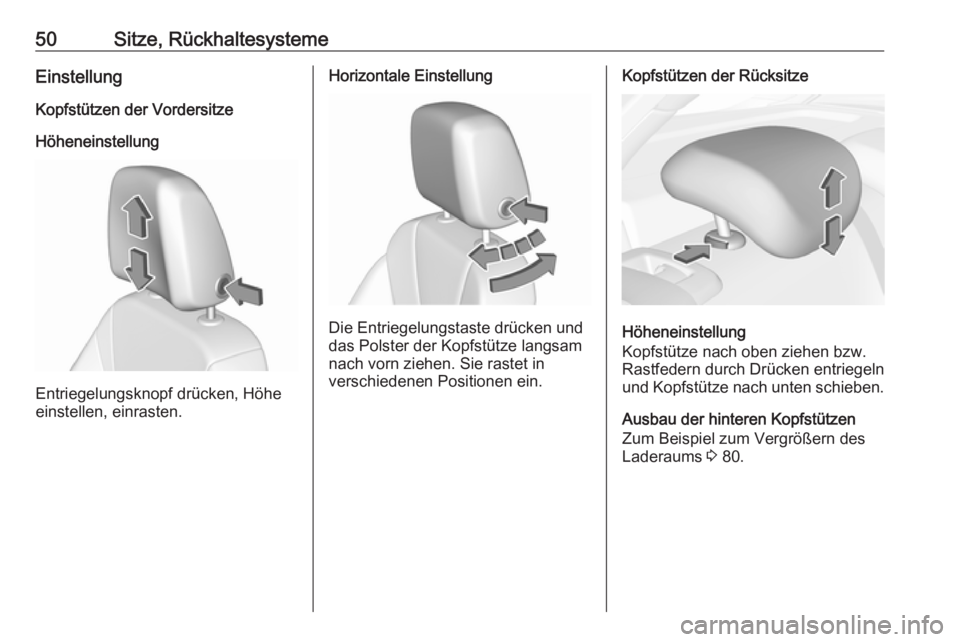

50Sitze, RückhaltesystemeEinstellungKopfstützen der Vordersitze
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten.
Horizontale Einstellung
Die Entriegelungstaste drücken und
das Polster der Kopfstütze langsam nach vorn ziehen. Sie rastet in
verschiedenen Positionen ein.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen bzw.
Rastfedern durch Drücken entriegeln
und Kopfstütze nach unten schieben.
Ausbau der hinteren Kopfstützen
Zum Beispiel zum Vergrößern des
Laderaums 3 80.
Page 53 of 341
Sitze, Rückhaltesysteme51

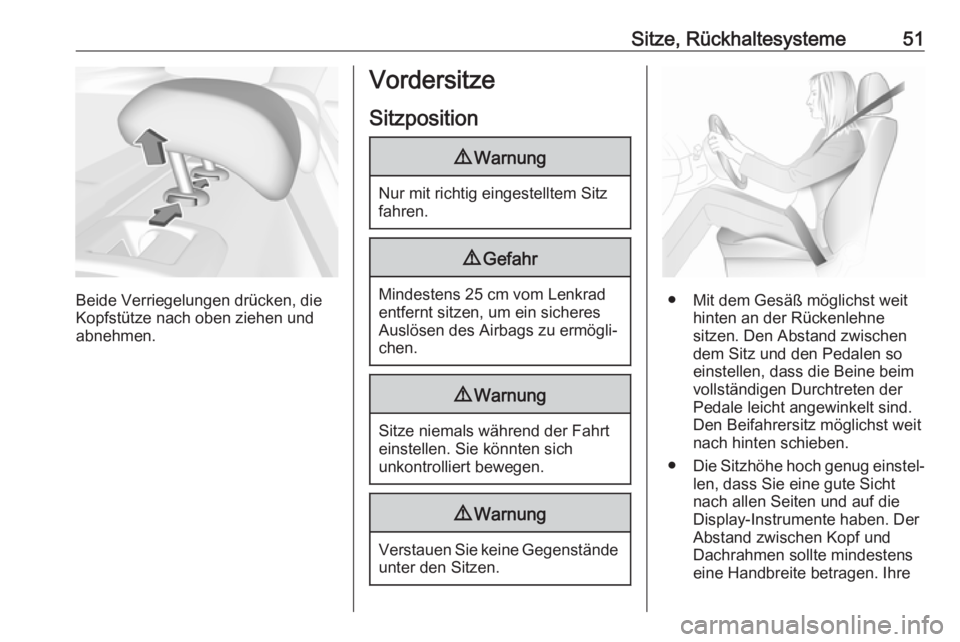

Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und abnehmen.
Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich
unkontrolliert bewegen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
● Mit dem Gesäß möglichst weit hinten an der Rückenlehne
sitzen. Den Abstand zwischen
dem Sitz und den Pedalen so
einstellen, dass die Beine beim
vollständigen Durchtreten der Pedale leicht angewinkelt sind.
Den Beifahrersitz möglichst weit
nach hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Display-Instrumente haben. Der
Abstand zwischen Kopf und
Dachrahmen sollte mindestens
eine Handbreite betragen. Ihre
Page 54 of 341

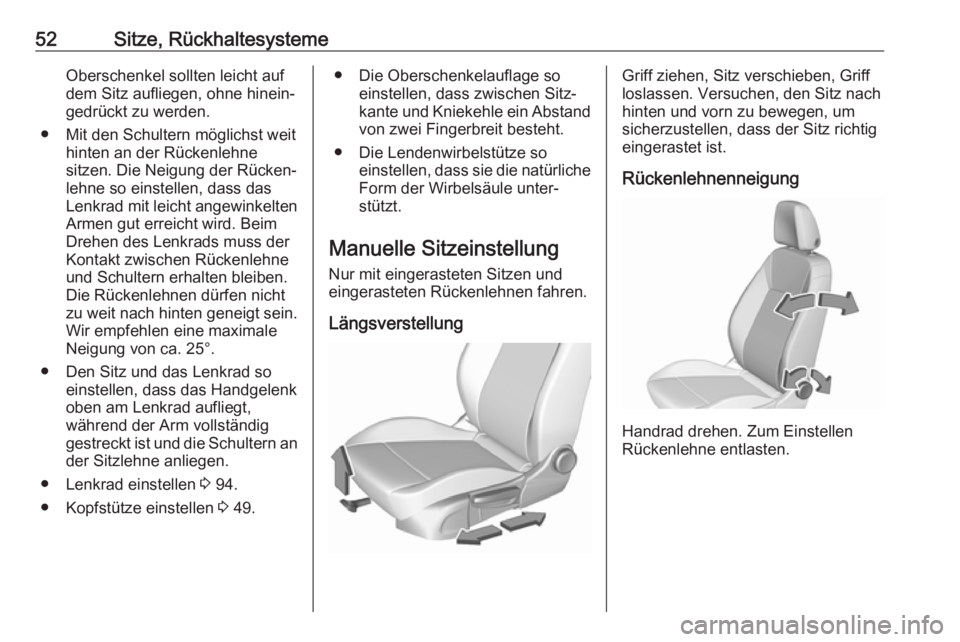

52Sitze, RückhaltesystemeOberschenkel sollten leicht auf
dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne
sitzen. Die Neigung der Rücken‐ lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so einstellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig
gestreckt ist und die Schultern an der Sitzlehne anliegen.
● Lenkrad einstellen 3 94.
● Kopfstütze einstellen 3 49.● Die Oberschenkelauflage so
einstellen, dass zwischen Sitz‐kante und Kniekehle ein Abstand von zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so einstellen, dass sie die natürliche
Form der Wirbelsäule unter‐
stützt.
Manuelle Sitzeinstellung Nur mit eingerasteten Sitzen und
eingerasteten Rückenlehnen fahren.
LängsverstellungGriff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu bewegen, um
sicherzustellen, dass der Sitz richtig eingerastet ist.
Rückenlehnenneigung
Handrad drehen. Zum Einstellen
Rückenlehne entlasten.
Page 55 of 341

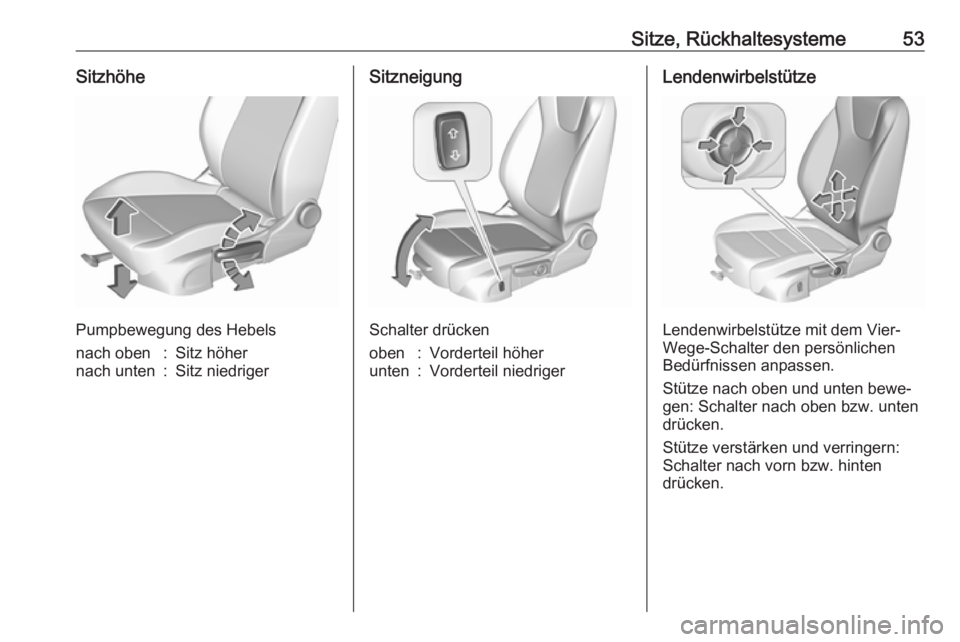

Sitze, Rückhaltesysteme53Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Schalter drücken
oben:Vorderteil höherunten:Vorderteil niedrigerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter den persönlichen
Bedürfnissen anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Page 56 of 341

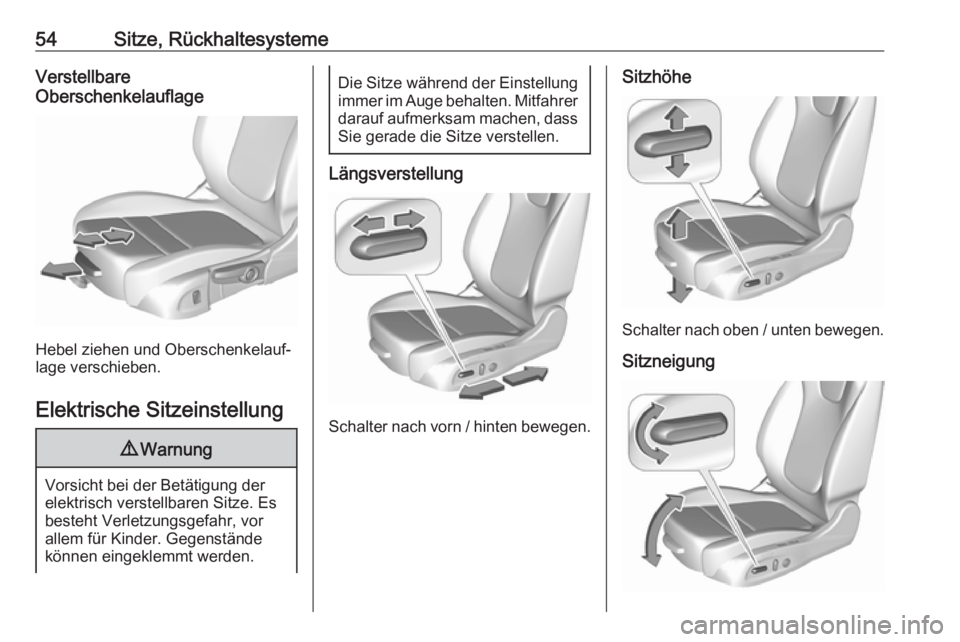

54Sitze, RückhaltesystemeVerstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Elektrische Sitzeinstellung
9 Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor
allem für Kinder. Gegenstände
können eingeklemmt werden.
Die Sitze während der Einstellung immer im Auge behalten. Mitfahrer
darauf aufmerksam machen, dass
Sie gerade die Sitze verstellen.
Längsverstellung
Schalter nach vorn / hinten bewegen.
Sitzhöhe
Schalter nach oben / unten bewegen.
Sitzneigung
Page 57 of 341

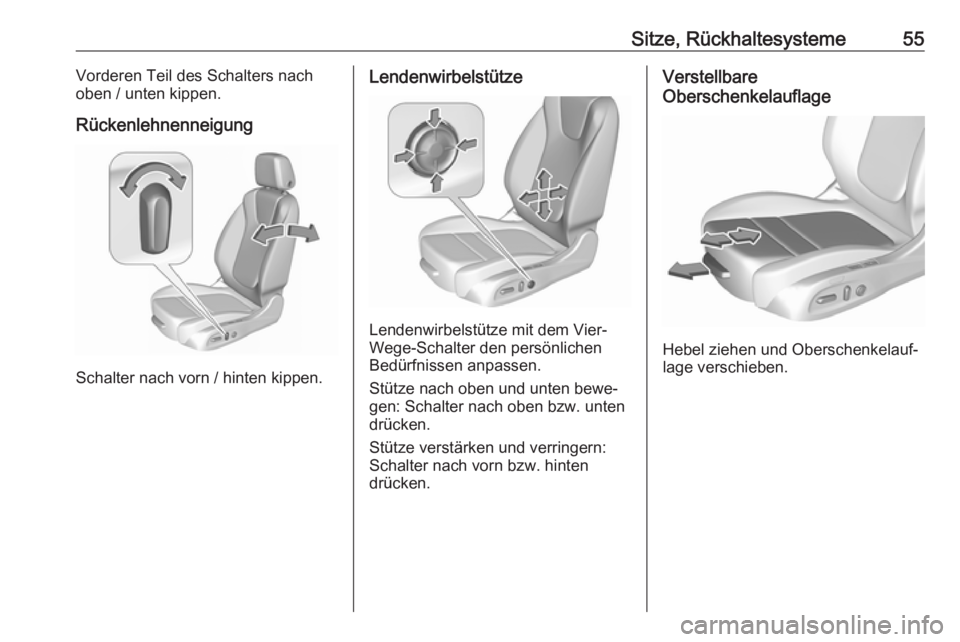

Sitze, Rückhaltesysteme55Vorderen Teil des Schalters nach
oben / unten kippen.
Rückenlehnenneigung
Schalter nach vorn / hinten kippen.
Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter den persönlichen
Bedürfnissen anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Page 58 of 341

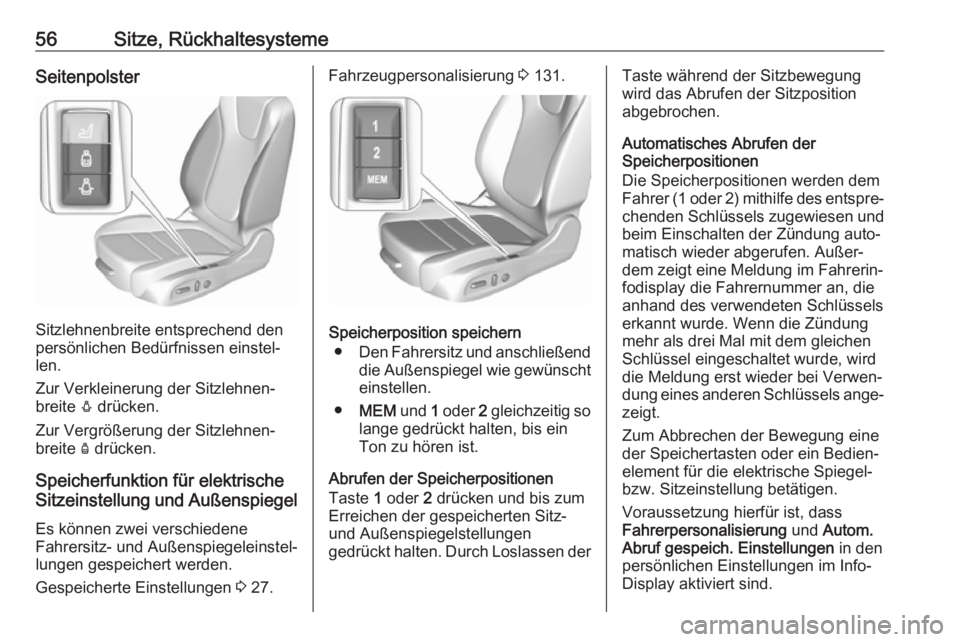

56Sitze, RückhaltesystemeSeitenpolster
Sitzlehnenbreite entsprechend den
persönlichen Bedürfnissen einstel‐
len.
Zur Verkleinerung der Sitzlehnen‐
breite e drücken.
Zur Vergrößerung der Sitzlehnen‐ breite d drücken.
Speicherfunktion für elektrische
Sitzeinstellung und Außenspiegel
Es können zwei verschiedene
Fahrersitz- und Außenspiegeleinstel‐
lungen gespeichert werden.
Gespeicherte Einstellungen 3 27.
Fahrzeugpersonalisierung 3 131.
Speicherposition speichern
● Den Fahrersitz und anschließend
die Außenspiegel wie gewünscht
einstellen.
● MEM und 1 oder 2 gleichzeitig so
lange gedrückt halten, bis ein
Ton zu hören ist.
Abrufen der Speicherpositionen
Taste 1 oder 2 drücken und bis zum
Erreichen der gespeicherten Sitz-
und Außenspiegelstellungen
gedrückt halten. Durch Loslassen der
Taste während der Sitzbewegung
wird das Abrufen der Sitzposition
abgebrochen.
Automatisches Abrufen der
Speicherpositionen
Die Speicherpositionen werden dem
Fahrer (1 oder 2) mithilfe des entspre‐
chenden Schlüssels zugewiesen und beim Einschalten der Zündung auto‐
matisch wieder abgerufen. Außer‐
dem zeigt eine Meldung im Fahrerin‐
fodisplay die Fahrernummer an, die
anhand des verwendeten Schlüssels
erkannt wurde. Wenn die Zündung
mehr als drei Mal mit dem gleichen
Schlüssel eingeschaltet wurde, wird
die Meldung erst wieder bei Verwen‐
dung eines anderen Schlüssels ange‐ zeigt.
Zum Abbrechen der Bewegung eine der Speichertasten oder ein Bedien‐
element für die elektrische Spiegel-
bzw. Sitzeinstellung betätigen.
Voraussetzung hierfür ist, dass
Fahrerpersonalisierung und Autom.
Abruf gespeich. Einstellungen in den
persönlichen Einstellungen im Info-
Display aktiviert sind.
Page 59 of 341

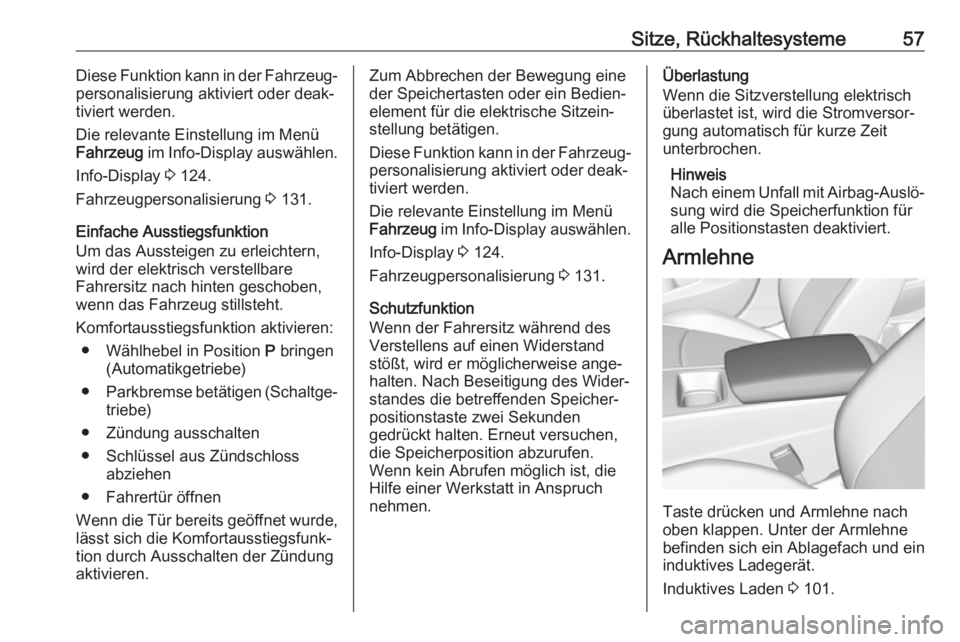

Sitze, Rückhaltesysteme57Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Die relevante Einstellung im Menü
Fahrzeug im Info-Display auswählen.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Einfache Ausstiegsfunktion
Um das Aussteigen zu erleichtern,
wird der elektrisch verstellbare
Fahrersitz nach hinten geschoben,
wenn das Fahrzeug stillsteht.
Komfortausstiegsfunktion aktivieren: ● Wählhebel in Position P bringen
(Automatikgetriebe)
● Parkbremse betätigen (Schaltge‐
triebe)
● Zündung ausschalten ● Schlüssel aus Zündschloss abziehen
● Fahrertür öffnen
Wenn die Tür bereits geöffnet wurde, lässt sich die Komfortausstiegsfunk‐
tion durch Ausschalten der Zündung
aktivieren.Zum Abbrechen der Bewegung eine der Speichertasten oder ein Bedien‐
element für die elektrische Sitzein‐
stellung betätigen.
Diese Funktion kann in der Fahrzeug‐
personalisierung aktiviert oder deak‐
tiviert werden.
Die relevante Einstellung im Menü
Fahrzeug im Info-Display auswählen.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 131.
Schutzfunktion
Wenn der Fahrersitz während des
Verstellens auf einen Widerstand
stößt, wird er möglicherweise ange‐
halten. Nach Beseitigung des Wider‐ standes die betreffenden Speicher‐
positionstaste zwei Sekunden
gedrückt halten. Erneut versuchen,
die Speicherposition abzurufen.
Wenn kein Abrufen möglich ist, die
Hilfe einer Werkstatt in Anspruch
nehmen.Überlastung
Wenn die Sitzverstellung elektrisch
überlastet ist, wird die Stromversor‐
gung automatisch für kurze Zeit
unterbrochen.
Hinweis
Nach einem Unfall mit Airbag-Auslö‐
sung wird die Speicherfunktion für
alle Positionstasten deaktiviert.
Armlehne
Taste drücken und Armlehne nach
oben klappen. Unter der Armlehne
befinden sich ein Ablagefach und ein
induktives Ladegerät.
Induktives Laden 3 101.
Page 60 of 341

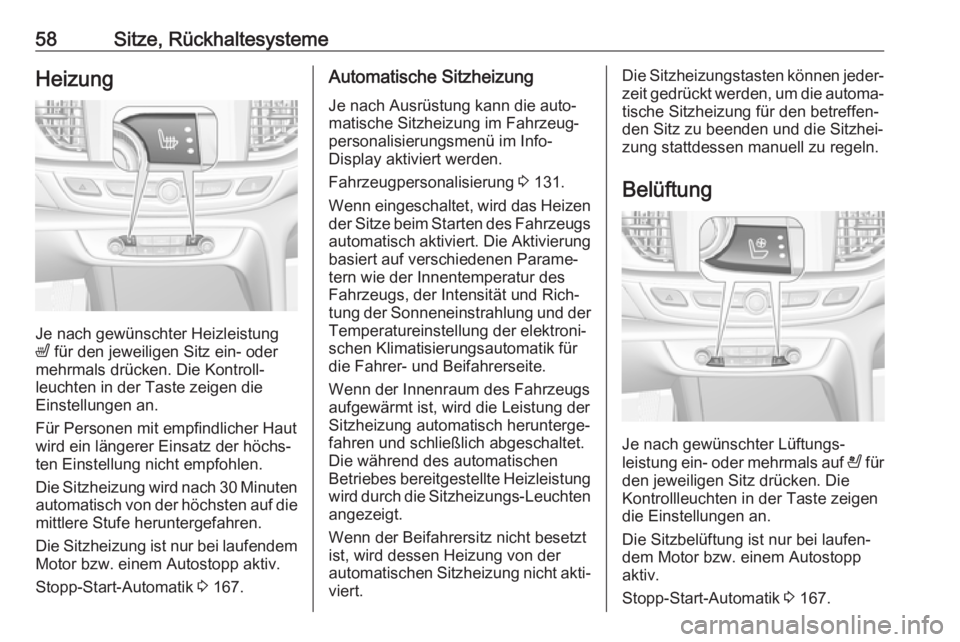

58Sitze, RückhaltesystemeHeizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die
Einstellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung wird nach 30 Minuten automatisch von der höchsten auf die
mittlere Stufe heruntergefahren.
Die Sitzheizung ist nur bei laufendem Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 167.
Automatische Sitzheizung
Je nach Ausrüstung kann die auto‐
matische Sitzheizung im Fahrzeug‐
personalisierungsmenü im Info-
Display aktiviert werden.
Fahrzeugpersonalisierung 3 131.
Wenn eingeschaltet, wird das Heizen
der Sitze beim Starten des Fahrzeugs automatisch aktiviert. Die Aktivierung
basiert auf verschiedenen Parame‐
tern wie der Innentemperatur des
Fahrzeugs, der Intensität und Rich‐
tung der Sonneneinstrahlung und der Temperatureinstellung der elektroni‐
schen Klimatisierungsautomatik für
die Fahrer- und Beifahrerseite.
Wenn der Innenraum des Fahrzeugs
aufgewärmt ist, wird die Leistung der
Sitzheizung automatisch herunterge‐
fahren und schließlich abgeschaltet.
Die während des automatischen
Betriebes bereitgestellte Heizleistung wird durch die Sitzheizungs-Leuchten
angezeigt.
Wenn der Beifahrersitz nicht besetzt
ist, wird dessen Heizung von der
automatischen Sitzheizung nicht akti‐ viert.Die Sitzheizungstasten können jeder‐ zeit gedrückt werden, um die automa‐
tische Sitzheizung für den betreffen‐
den Sitz zu beenden und die Sitzhei‐
zung stattdessen manuell zu regeln.
Belüftung
Je nach gewünschter Lüftungs‐
leistung ein- oder mehrmals auf A für
den jeweiligen Sitz drücken. Die
Kontrollleuchten in der Taste zeigen
die Einstellungen an.
Die Sitzbelüftung ist nur bei laufen‐ dem Motor bzw. einem Autostopp
aktiv.
Stopp-Start-Automatik 3 167.
