Sitze, Rückhaltesysteme59Massage
Zum Einschalten der Rückenmas‐
sage auf c drücken.
Zum Ausschalten nochmals auf c
drücken. Die aktuelle Massage wird
beendet; das kann ein paar Sekun‐
den dauern.
Die Massagefunktion wird nach zehn
Minuten automatisch abgeschaltet.
Rücksitze
Armlehne
Armlehne nach unten klappen. In der Armlehne befinden sich Getränkehal‐
ter.
Heizung
Die Sitzheizung durch Drücken auf
ß für den jeweiligen äußeren Rück‐
sitz einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
ß noch einmal drücken, um die Sitz‐
heizung zu deaktivieren.
Ein längerer Gebrauch durch Perso‐
nen mit empfindlicher Haut ist nicht
empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 167.
Page 62 of 341
60Sitze, RückhaltesystemeSicherheitsgurteSicherheitsgurt
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs blockie‐
ren die Sicherheitsgurte, um die
Insassen in ihrer Sitzposition zu
halten. Dadurch wird die Verletzungs‐
gefahr deutlich verringert.
9 Warnung
Sicherheitsgurt vor jeder Fahrt
anlegen.
Nicht angeschnallte Personen
gefährden bei Unfällen die ande‐ ren Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt.
Kindersicherheitssystem 3 69.
Alle Teile des Gurtsystems regel‐ mäßig auf Beschädigungen und
Verschmutzung untersuchen und die
ordnungsgemäße Funktion überprü‐
fen.
Beschädigte Teile durch eine Werk‐
statt ersetzen lassen. Nach einem
Unfall Gurte und ausgelöste Gurt‐
straffer in einer Werkstatt ersetzen
lassen.
Hinweis
Sicherstellen, dass die Gurte nicht
durch Schuhe oder scharfkantige
Gegenstände beschädigt oder
eingeklemmt werden. Darauf
achten, dass kein Schmutz in die
Gurtaufroller gelangt.
Sicherheitsgurt anlegen
Zeigt den Sicherheitsgurtstatus für
die Vordersitze über die Kontroll‐
leuchten X und k bzw. für die Rück‐
sitze über das Symbol X im Fahrer‐
infodisplay 3 111 an.
Gurtkraftbegrenzer
Die Belastung des Körpers wird durch
die kontrollierte Freigabe des Gurtes
während einer Kollision reduziert.
Gurtstraffer
Bei einem Frontal-, Heck- oder
Seitenaufprall einer bestimmten
Stärke werden die Sicherheitsgurte
der Vordersitze und der äußeren
Rücksitze gestrafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer
führen.
Page 63 of 341
Sitze, Rückhaltesysteme61Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 112.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere
Gegenstände anbringen oder
einbauen, die die Funktion der Gurt‐ straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Zulas‐ sung Ihres Fahrzeugs ungültig wird!Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie
einrastet. Den Beckengurt während
der Fahrt durch Ziehen am Schulter‐
gurt regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine
Gegenstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder
zerbrechliche Gegenstände in den Taschen der Kleidung führen.
Sicherheitsgurt anlegen X, k 3 111.
Page 64 of 341
62Sitze, RückhaltesystemeÖffnen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu
vermeiden.
Airbag-System
Das Airbag-System besteht aus einer
Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden
aufgeblasen. Die Luft entweicht
ebenso schnell, so dass dies
während einer Kollision oft nicht
bemerkt wird.9 Warnung
Das Airbag-System wird explosi‐
onsartig ausgelöst, Reparaturen
dürfen nur von Fachpersonal
durchgeführt werden.
9 Warnung
Das Hinzufügen von Zubehör, das
den Rahmen, das Stoßfängersys‐tem, die Höhe, Frontseite oder das Seitenblech des Fahrzeugs verän‐ dert, kann dazu führen, dass das
Airbag-System nicht ordnungsge‐
mäß funktioniert. Die Funktion des
Page 65 of 341
Sitze, Rückhaltesysteme63Airbag-Systems kann auch durch
Verändern von Teilen der Vorder‐
sitze, der Sicherheitsgurte, des
Airbag-Sensors und des Diagno‐
semoduls, des Lenkrads, der
Instrumententafel, der inneren
Türdichtungen einschließlich
Lautsprecher, Airbag-Module,
Dachhimmel- oder Säulenverklei‐ dung, Frontsensoren, Seitenauf‐
prallsensoren und Airbag-
Verdrahtung beeinträchtigt
werden.
Hinweis
Die Steuerungselektronik der
Airbag-Systeme und Gurtstraffer
befindet sich im Bereich der Mittel‐ konsole. In diesem Bereich keinemagnetischen Gegenstände able‐
gen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen
Materialien überziehen! Beschä‐
digte Abdeckungen in einer Werk‐
statt ersetzen lassen.
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt
werden.
Am Airbag-System keine Änderun‐ gen vornehmen, da sonst die
Betriebserlaubnis des Fahrzeugs
erlischt.
Kontrollleuchte v für Airbag-Systeme
3 112.
Kindersicherheitssysteme auf
Beifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
Page 66 of 341

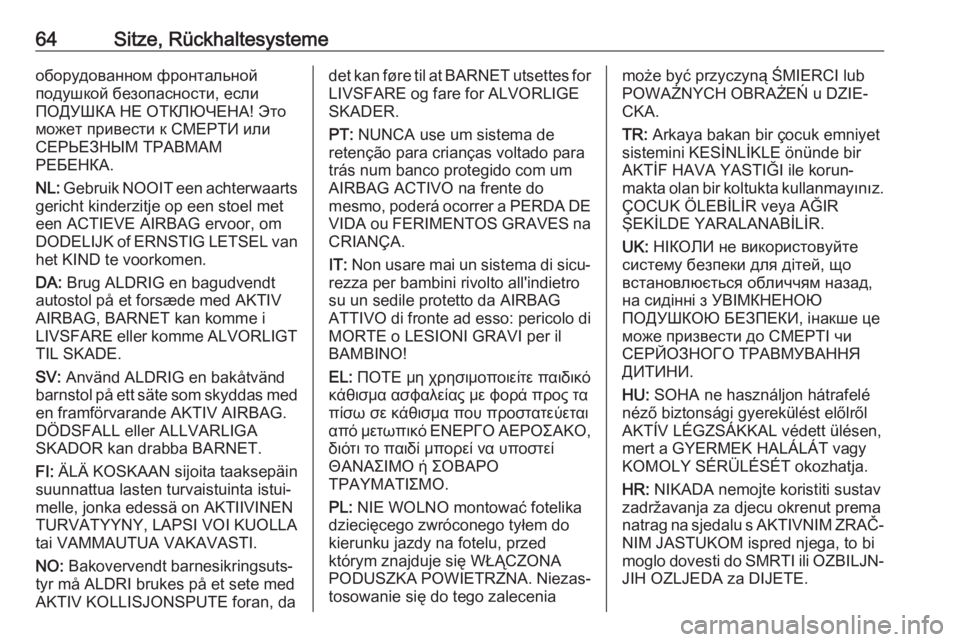

64Sitze, Rückhaltesystemeоборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van
het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, dadet kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zaleceniamoże być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
Page 67 of 341

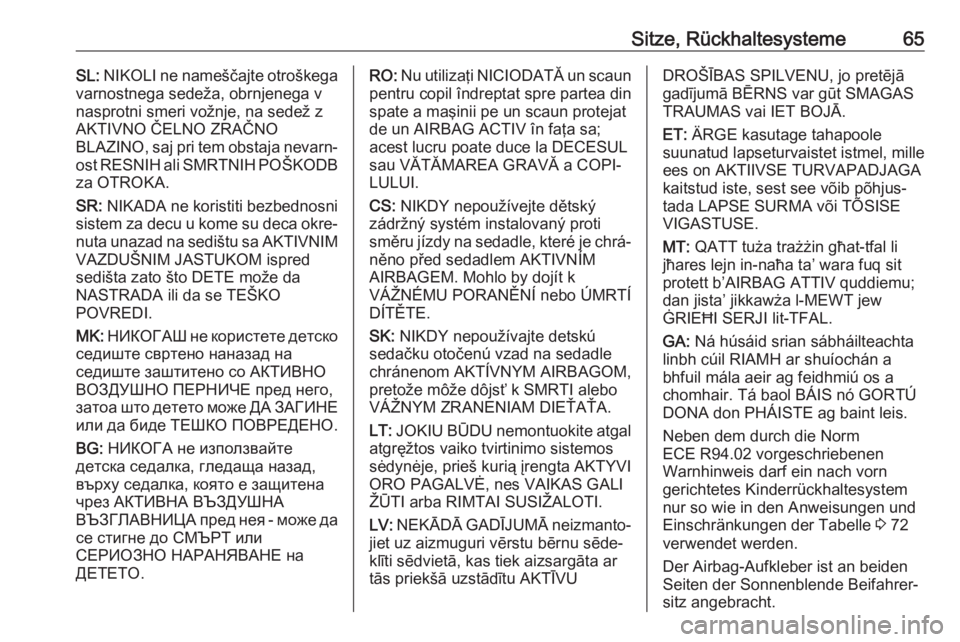

Sitze, Rückhaltesysteme65SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevarn‐ ost RESNIH ali SMRTNIH POŠKODB
za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVUDROŠĪBAS SPILVENU, jo pretējā
gadījumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Neben dem durch die Norm
ECE R94.02 vorgeschriebenen
Warnhinweis darf ein nach vorn
gerichtetes Kinderrückhaltesystem
nur so wie in den Anweisungen und
Einschränkungen der Tabelle 3 72
verwendet werden.
Der Airbag-Aufkleber ist an beiden
Seiten der Sonnenblende Beifahrer‐
sitz angebracht.

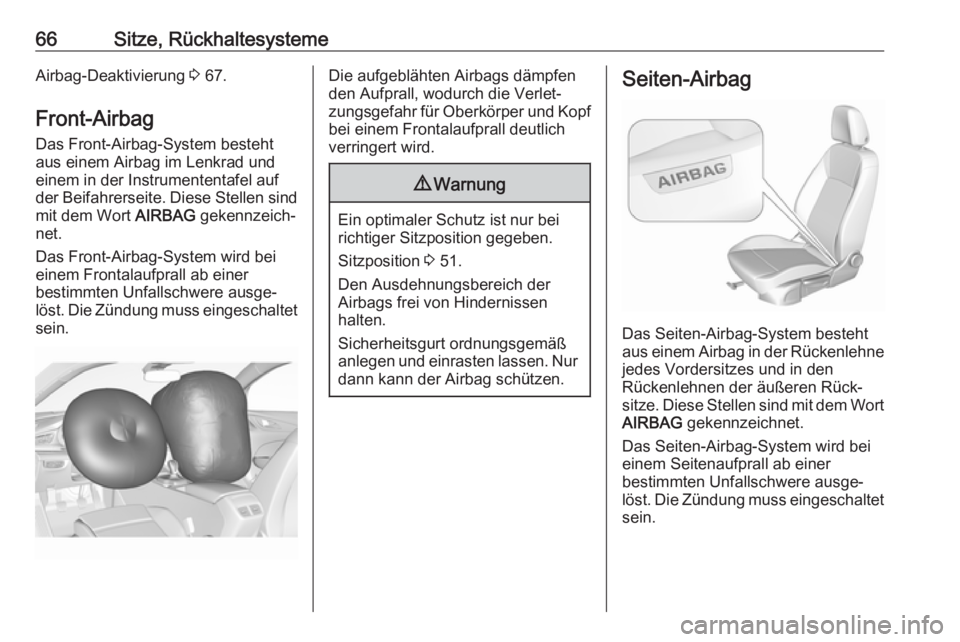

Page 68 of 341
66Sitze, RückhaltesystemeAirbag-Deaktivierung 3 67.
Front-Airbag Das Front-Airbag-System besteht
aus einem Airbag im Lenkrad und
einem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit dem Wort AIRBAG gekennzeich‐
net.
Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet sein.Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf bei einem Frontalaufprall deutlich
verringert wird.9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 51.
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Sicherheitsgurt ordnungsgemäß anlegen und einrasten lassen. Nur dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes und in den
Rückenlehnen der äußeren Rück‐
sitze. Diese Stellen sind mit dem Wort AIRBAG gekennzeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet
sein.

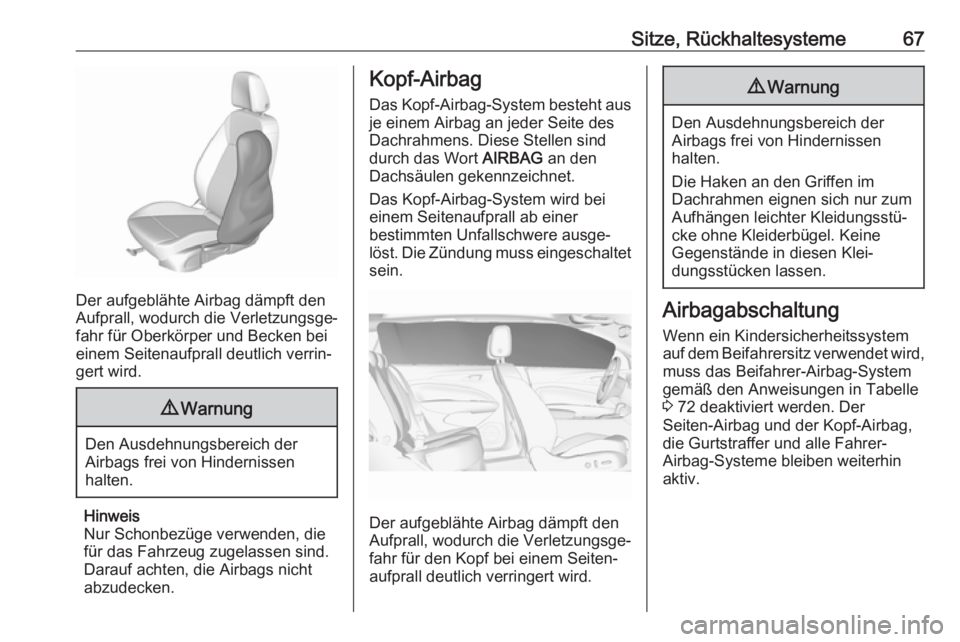

Page 69 of 341
Sitze, Rückhaltesysteme67
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht
abzudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stellen sind
durch das Wort AIRBAG an den
Dachsäulen gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.
9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine
Gegenstände in diesen Klei‐
dungsstücken lassen.
Airbagabschaltung
Wenn ein Kindersicherheitssystem
auf dem Beifahrersitz verwendet wird, muss das Beifahrer-Airbag-System
gemäß den Anweisungen in Tabelle
3 72 deaktiviert werden. Der
Seiten-Airbag und der Kopf-Airbag,
die Gurtstraffer und alle Fahrer-
Airbag-Systeme bleiben weiterhin
aktiv.

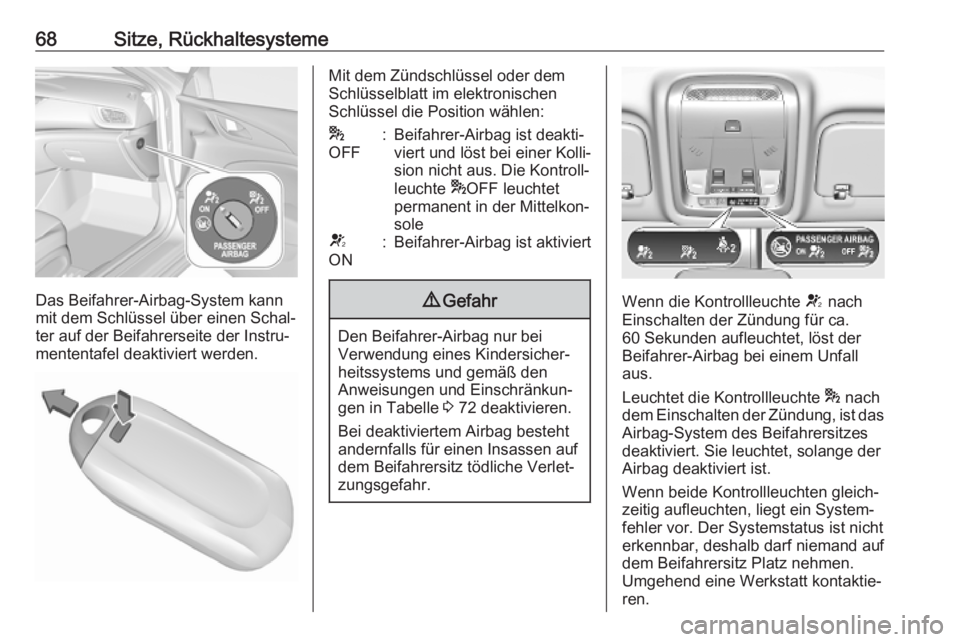

Page 70 of 341
68Sitze, Rückhaltesysteme
Das Beifahrer-Airbag-System kann
mit dem Schlüssel über einen Schal‐
ter auf der Beifahrerseite der Instru‐
mententafel deaktiviert werden.
Mit dem Zündschlüssel oder dem
Schlüsselblatt im elektronischen
Schlüssel die Position wählen:*
OFF:Beifahrer-Airbag ist deakti‐
viert und löst bei einer Kolli‐
sion nicht aus. Die Kontroll‐
leuchte *OFF leuchtet
permanent in der Mittelkon‐
soleV
ON:Beifahrer-Airbag ist aktiviert9 Gefahr
Den Beifahrer-Airbag nur bei
Verwendung eines Kindersicher‐ heitssystems und gemäß den
Anweisungen und Einschränkun‐
gen in Tabelle 3 72 deaktivieren.
Bei deaktiviertem Airbag besteht
andernfalls für einen Insassen auf dem Beifahrersitz tödliche Verlet‐
zungsgefahr.
Wenn die Kontrollleuchte V nach
Einschalten der Zündung für ca.
60 Sekunden aufleuchtet, löst der
Beifahrer-Airbag bei einem Unfall
aus.
Leuchtet die Kontrollleuchte * nach
dem Einschalten der Zündung, ist das
Airbag-System des Beifahrersitzes
deaktiviert. Sie leuchtet, solange der
Airbag deaktiviert ist.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐ fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen.
Umgehend eine Werkstatt kontaktie‐
ren.
