Page 71 of 341

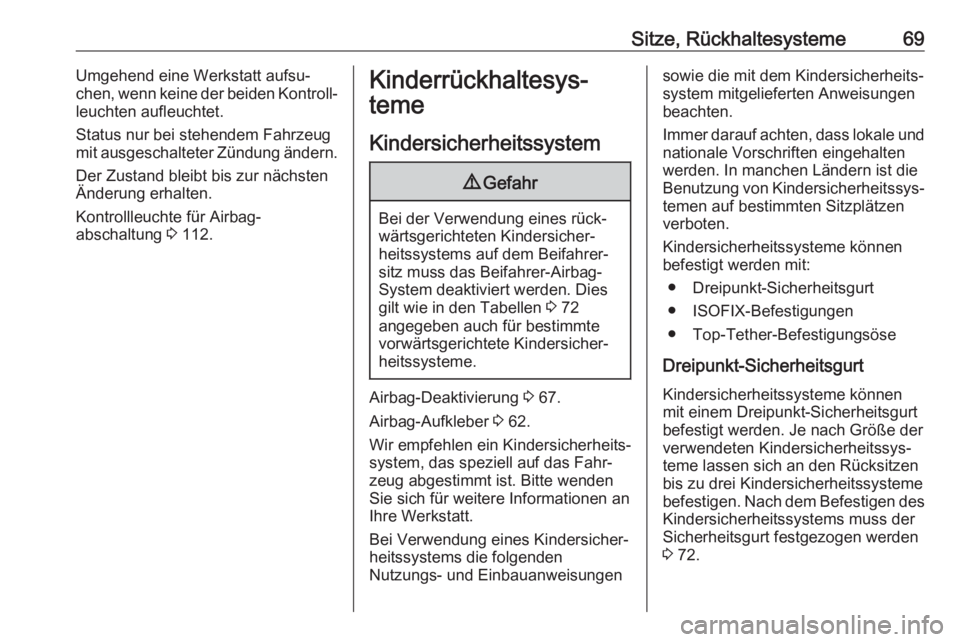

Sitze, Rückhaltesysteme69Umgehend eine Werkstatt aufsu‐
chen, wenn keine der beiden Kontroll‐
leuchten aufleuchtet.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 112.Kinderrückhaltesys‐
teme
Kindersicherheitssystem9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
gilt wie in den Tabellen 3 72
angegeben auch für bestimmte
vorwärtsgerichtete Kindersicher‐
heitssysteme.
Airbag-Deaktivierung 3 67.
Airbag-Aufkleber 3 62.
Wir empfehlen ein Kindersicherheits‐ system, das speziell auf das Fahr‐
zeug abgestimmt ist. Bitte wenden
Sie sich für weitere Informationen an
Ihre Werkstatt.
Bei Verwendung eines Kindersicher‐ heitssystems die folgenden
Nutzungs- und Einbauanweisungen
sowie die mit dem Kindersicherheits‐
system mitgelieferten Anweisungen
beachten.
Immer darauf achten, dass lokale und nationale Vorschriften eingehalten
werden. In manchen Ländern ist die
Benutzung von Kindersicherheitssys‐
temen auf bestimmten Sitzplätzen
verboten.
Kindersicherheitssysteme können
befestigt werden mit:
● Dreipunkt-Sicherheitsgurt
● ISOFIX-Befestigungen
● Top-Tether-Befestigungsöse
Dreipunkt-Sicherheitsgurt
Kindersicherheitssysteme können
mit einem Dreipunkt-Sicherheitsgurt
befestigt werden. Je nach Größe der
verwendeten Kindersicherheitssys‐
teme lassen sich an den Rücksitzen
bis zu drei Kindersicherheitssysteme
befestigen. Nach dem Befestigen des
Kindersicherheitssystems muss der
Sicherheitsgurt festgezogen werden
3 72.
Page 72 of 341

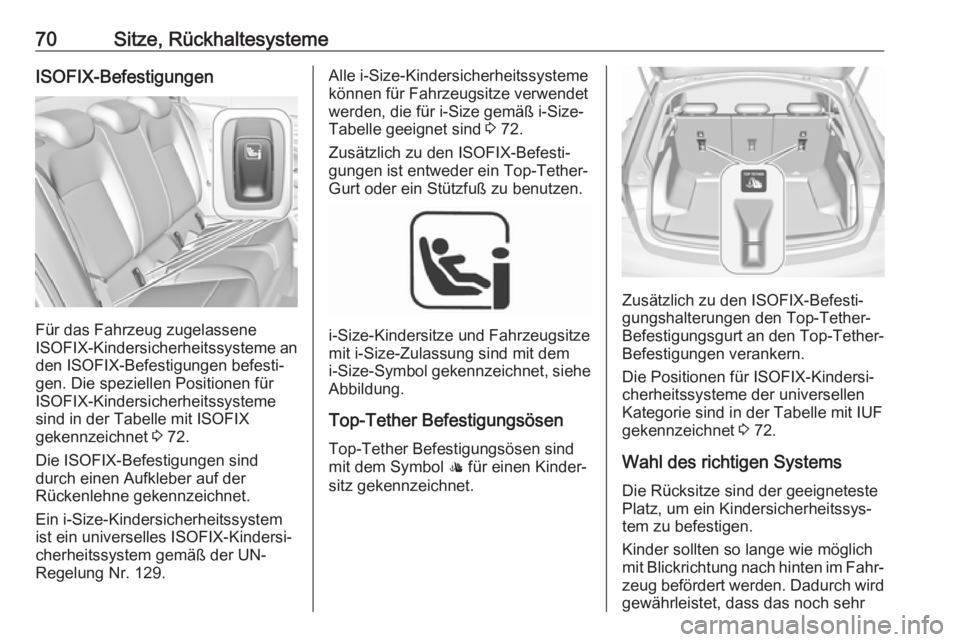

70Sitze, RückhaltesystemeISOFIX-Befestigungen
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungen befesti‐
gen. Die speziellen Positionen für
ISOFIX-Kindersicherheitssysteme
sind in der Tabelle mit ISOFIX
gekennzeichnet 3 72.
Die ISOFIX-Befestigungen sind
durch einen Aufkleber auf der
Rückenlehne gekennzeichnet.
Ein i-Size-Kindersicherheitssystem
ist ein universelles ISOFIX-Kindersi‐
cherheitssystem gemäß der UN-
Regelung Nr. 129.
Alle i-Size-Kindersicherheitssysteme
können für Fahrzeugsitze verwendet
werden, die für i-Size gemäß i-Size-
Tabelle geeignet sind 3 72.
Zusätzlich zu den ISOFIX-Befesti‐ gungen ist entweder ein Top-Tether-
Gurt oder ein Stützfuß zu benutzen.
i-Size-Kindersitze und Fahrzeugsitze
mit i-Size-Zulassung sind mit dem
i-Size -Symbol gekennzeichnet, siehe
Abbildung.
Top-Tether Befestigungsösen
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Zusätzlich zu den ISOFIX-Befesti‐
gungshalterungen den Top-Tether-
Befestigungsgurt an den Top-Tether-
Befestigungen verankern.
Die Positionen für ISOFIX-Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF gekennzeichnet 3 72.
Wahl des richtigen Systems
Die Rücksitze sind der geeigneteste
Platz, um ein Kindersicherheitssys‐
tem zu befestigen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass das noch sehr
Page 73 of 341

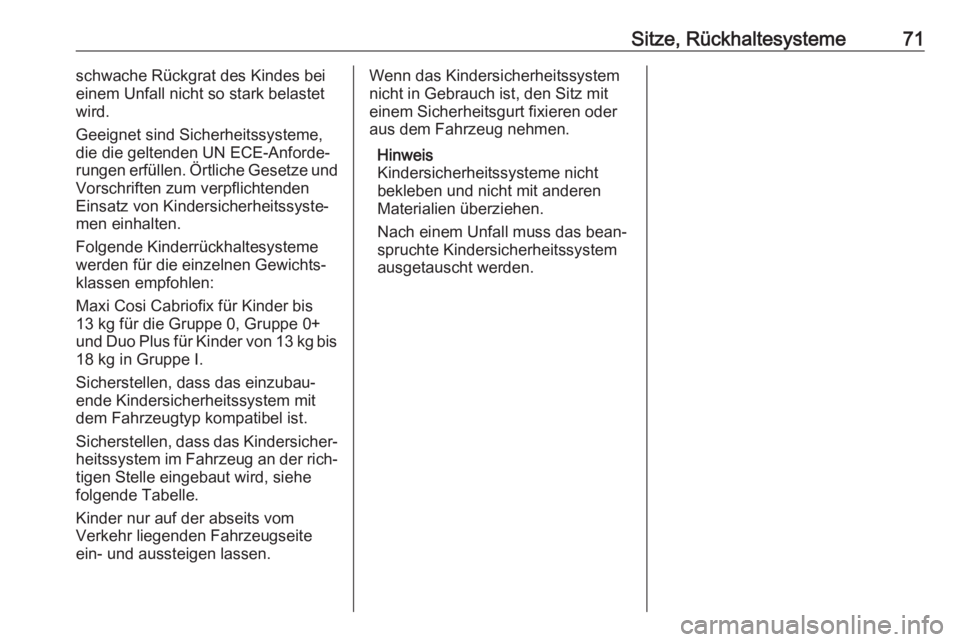

Sitze, Rückhaltesysteme71schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Geeignet sind Sicherheitssysteme,
die die geltenden UN ECE-Anforde‐
rungen erfüllen. Örtliche Gesetze und
Vorschriften zum verpflichtenden
Einsatz von Kindersicherheitssyste‐
men einhalten.
Folgende Kinderrückhaltesysteme
werden für die einzelnen Gewichts‐
klassen empfohlen:
Maxi Cosi Cabriofix für Kinder bis 13 kg für die Gruppe 0, Gruppe 0+
und Duo Plus für Kinder von 13 kg bis 18 kg in Gruppe I.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe
folgende Tabelle.
Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Page 74 of 341

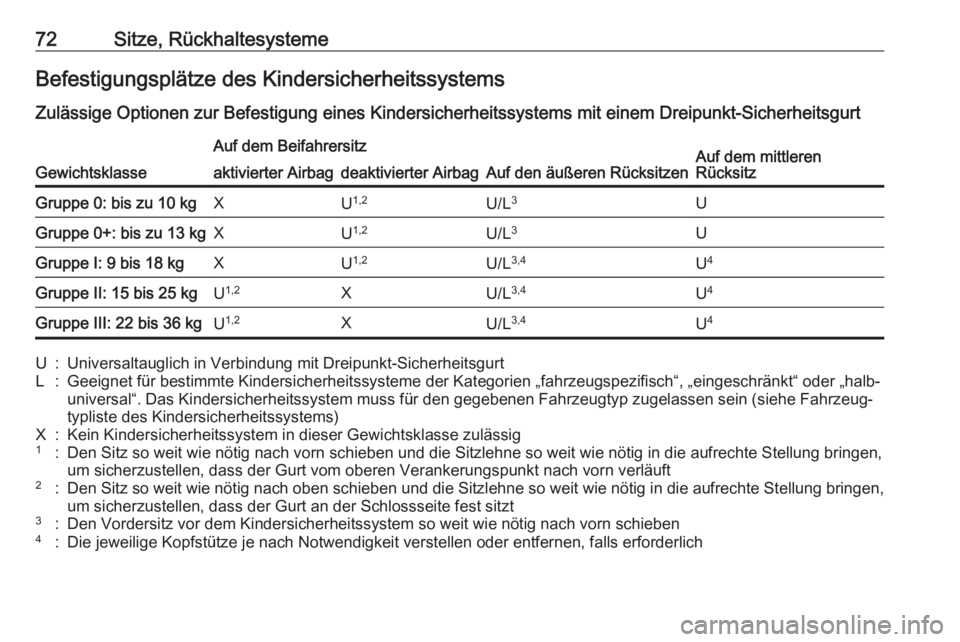

72Sitze, RückhaltesystemeBefestigungsplätze des KindersicherheitssystemsZulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU 1,2U/L 3UGruppe 0+: bis zu 13 kgXU1,2U/L 3UGruppe I: 9 bis 18 kgXU1,2U/L 3,4U4Gruppe II: 15 bis 25 kgU1,2XU/L 3,4U4Gruppe III: 22 bis 36 kgU1,2XU/L 3,4U4U:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtL:Geeignet für bestimmte Kindersicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder „halb‐
universal“. Das Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein (siehe Fahrzeug‐typliste des Kindersicherheitssystems)X:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Den Sitz so weit wie nötig nach vorn schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorn verläuft2:Den Sitz so weit wie nötig nach oben schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt an der Schlossseite fest sitzt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorn schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich
Page 75 of 341

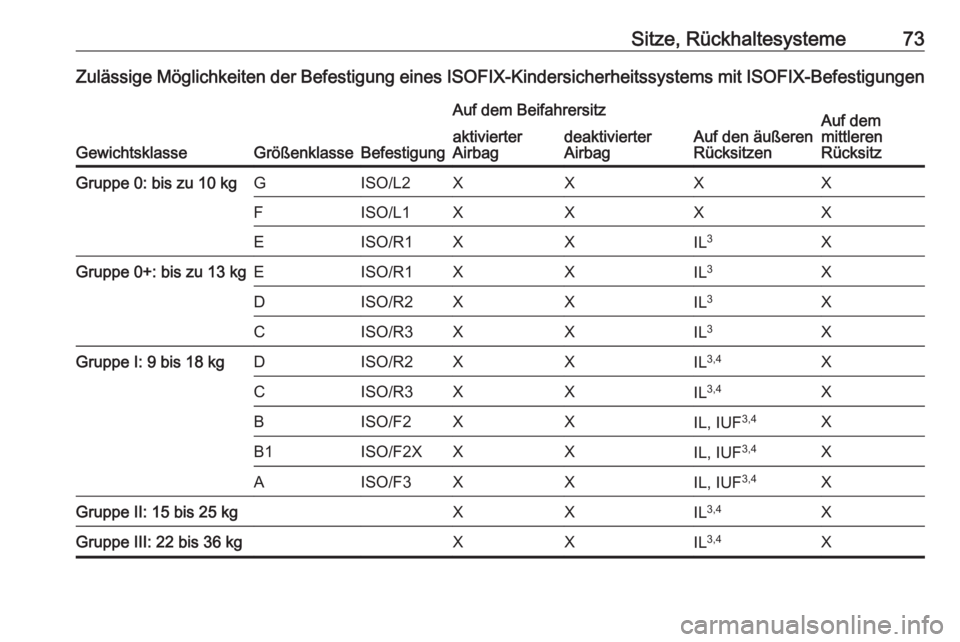

Sitze, Rückhaltesysteme73Zulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems mit ISOFIX-Befestigungen
GewichtsklasseGrößenklasseBefestigung
Auf dem Beifahrersitz
Auf den äußeren
RücksitzenAuf dem
mittleren
Rücksitzaktivierter
Airbagdeaktivierter
AirbagGruppe 0: bis zu 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppe 0+: bis zu 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGruppe I: 9 bis 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGruppe II: 15 bis 25 kgXXIL3,4XGruppe III: 22 bis 36 kgXXIL3,4X
Page 76 of 341

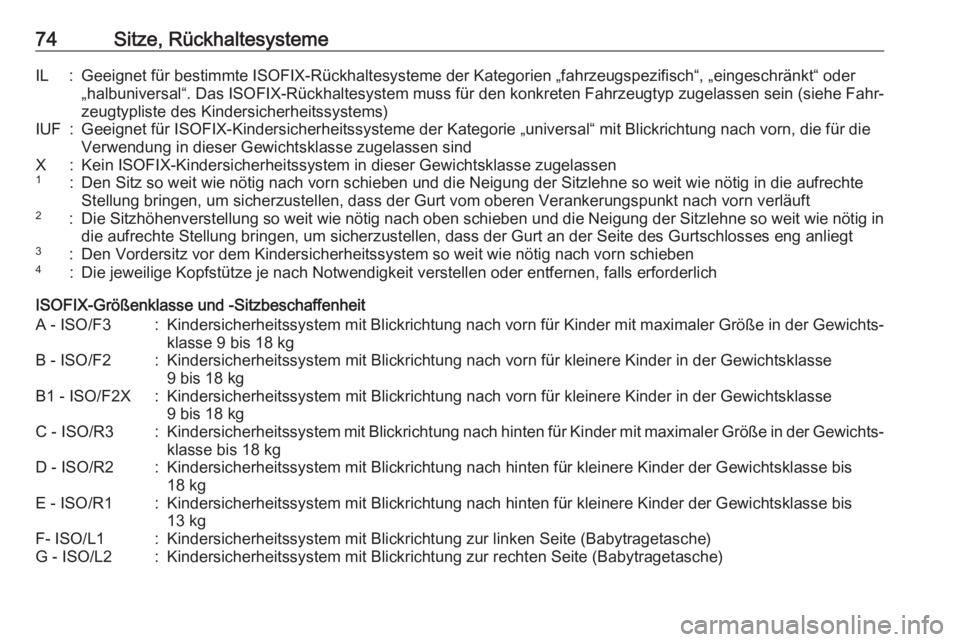

74Sitze, RückhaltesystemeIL:Geeignet für bestimmte ISOFIX-Rückhaltesysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Rückhaltesystem muss für den konkreten Fahrzeugtyp zugelassen sein (siehe Fahr‐ zeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen1:Den Sitz so weit wie nötig nach vorn schieben und die Neigung der Sitzlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorn verläuft2:Die Sitzhöhenverstellung so weit wie nötig nach oben schieben und die Neigung der Sitzlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt an der Seite des Gurtschlosses eng anliegt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorn schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorn für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorn für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorn für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kgF- ISO/L1:Kindersicherheitssystem mit Blickrichtung zur linken Seite (Babytragetasche)G - ISO/L2:Kindersicherheitssystem mit Blickrichtung zur rechten Seite (Babytragetasche)
Page 77 of 341

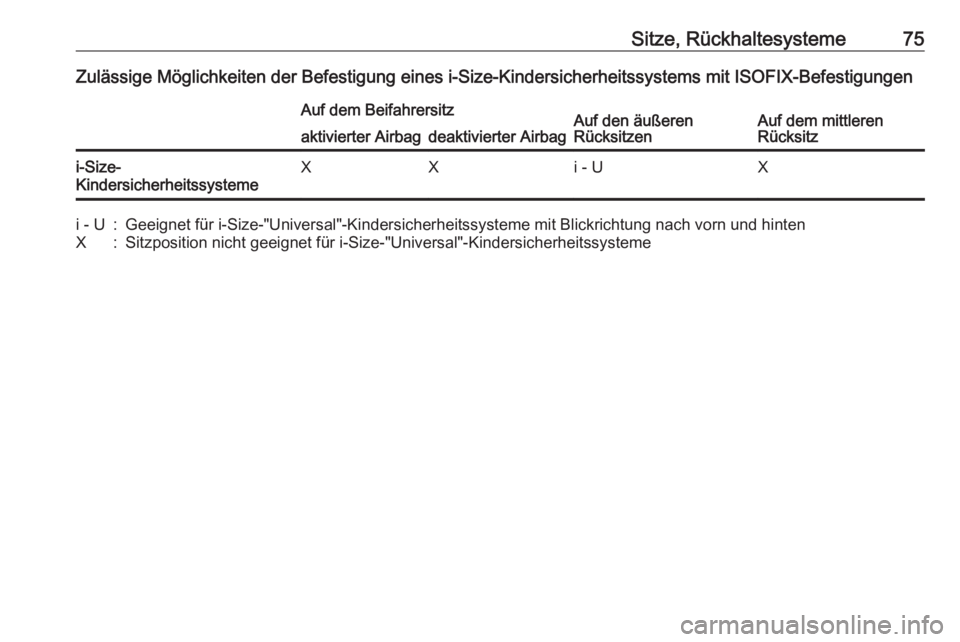

Sitze, Rückhaltesysteme75Zulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-BefestigungenAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter Airbagi-Size-
KindersicherheitssystemeXXi - UXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-"Universal"-Kindersicherheitssysteme
Page 78 of 341

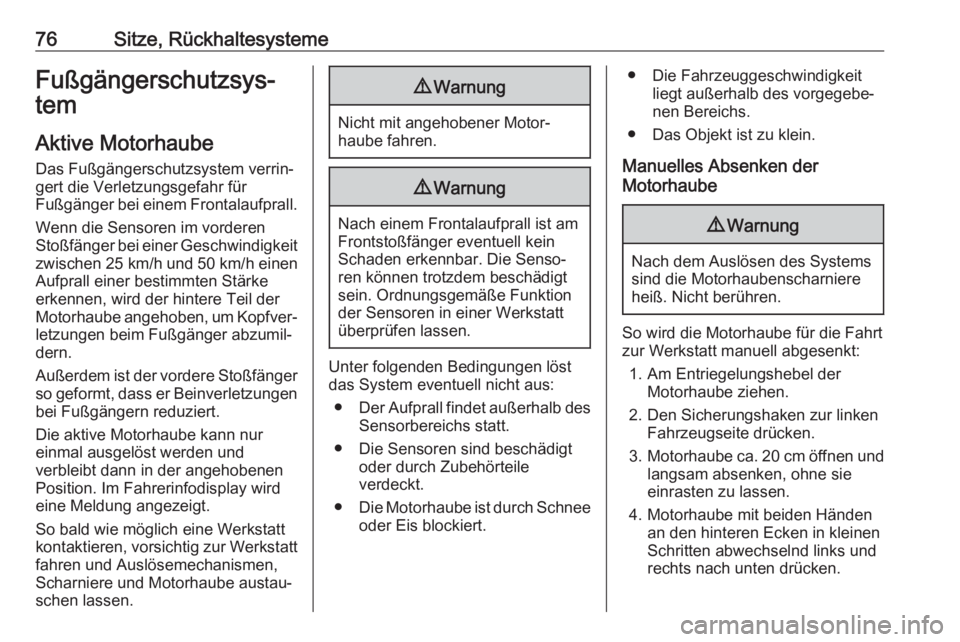

76Sitze, RückhaltesystemeFußgängerschutzsys‐
tem
Aktive Motorhaube
Das Fußgängerschutzsystem verrin‐
gert die Verletzungsgefahr für
Fußgänger bei einem Frontalaufprall.
Wenn die Sensoren im vorderen
Stoßfänger bei einer Geschwindigkeit zwischen 25 km/h und 50 km/h einen
Aufprall einer bestimmten Stärke
erkennen, wird der hintere Teil der
Motorhaube angehoben, um Kopfver‐
letzungen beim Fußgänger abzumil‐
dern.
Außerdem ist der vordere Stoßfänger
so geformt, dass er Beinverletzungen bei Fußgängern reduziert.
Die aktive Motorhaube kann nur
einmal ausgelöst werden und
verbleibt dann in der angehobenen
Position. Im Fahrerinfodisplay wird
eine Meldung angezeigt.
So bald wie möglich eine Werkstatt
kontaktieren, vorsichtig zur Werkstatt fahren und Auslösemechanismen,
Scharniere und Motorhaube austau‐
schen lassen.9 Warnung
Nicht mit angehobener Motor‐
haube fahren.
9 Warnung
Nach einem Frontalaufprall ist am
Frontstoßfänger eventuell kein
Schaden erkennbar. Die Senso‐ ren können trotzdem beschädigt
sein. Ordnungsgemäße Funktion
der Sensoren in einer Werkstatt
überprüfen lassen.
Unter folgenden Bedingungen löst
das System eventuell nicht aus:
● Der Aufprall findet außerhalb des
Sensorbereichs statt.
● Die Sensoren sind beschädigt oder durch Zubehörteile
verdeckt.
● Die Motorhaube ist durch Schnee
oder Eis blockiert.
● Die Fahrzeuggeschwindigkeit liegt außerhalb des vorgegebe‐
nen Bereichs.
● Das Objekt ist zu klein.
Manuelles Absenken der
Motorhaube9 Warnung
Nach dem Auslösen des Systems
sind die Motorhaubenscharniere
heiß. Nicht berühren.
So wird die Motorhaube für die Fahrt zur Werkstatt manuell abgesenkt:
1. Am Entriegelungshebel der Motorhaube ziehen.
2. Den Sicherungshaken zur linken Fahrzeugseite drücken.
3. Motorhaube ca. 20 cm öffnen und
langsam absenken, ohne sie
einrasten zu lassen.
4. Motorhaube mit beiden Händen an den hinteren Ecken in kleinenSchritten abwechselnd links und
rechts nach unten drücken.
Page 79 of 341

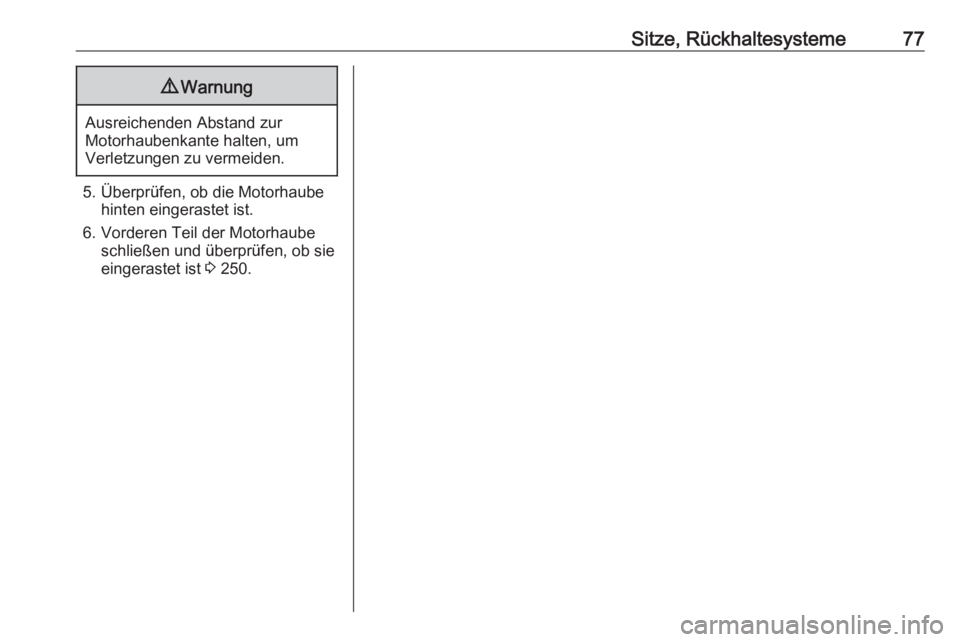

Sitze, Rückhaltesysteme779Warnung
Ausreichenden Abstand zur
Motorhaubenkante halten, um
Verletzungen zu vermeiden.
5. Überprüfen, ob die Motorhaube hinten eingerastet ist.
6. Vorderen Teil der Motorhaube schließen und überprüfen, ob sie
eingerastet ist 3 250.
Page 80 of 341

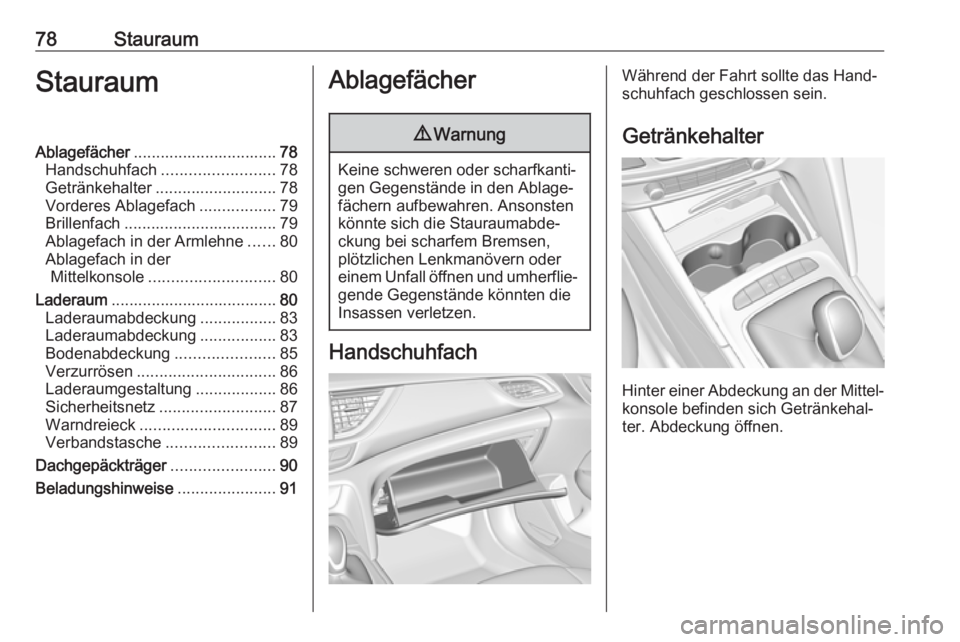

78StauraumStauraumAblagefächer................................ 78
Handschuhfach ......................... 78
Getränkehalter ........................... 78
Vorderes Ablagefach .................79
Brillenfach .................................. 79
Ablagefach in der Armlehne ......80
Ablagefach in der Mittelkonsole ............................ 80
Laderaum ..................................... 80
Laderaumabdeckung .................83
Laderaumabdeckung .................83
Bodenabdeckung ......................85
Verzurrösen ............................... 86
Laderaumgestaltung ..................86
Sicherheitsnetz .......................... 87
Warndreieck .............................. 89
Verbandstasche ........................89
Dachgepäckträger .......................90
Beladungshinweise ......................91Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich die Stauraumabde‐
ckung bei scharfem Bremsen,
plötzlichen Lenkmanövern oder
einem Unfall öffnen und umherflie‐
gende Gegenstände könnten die
Insassen verletzen.
Handschuhfach
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Hinter einer Abdeckung an der Mittel‐
konsole befinden sich Getränkehal‐
ter. Abdeckung öffnen.
