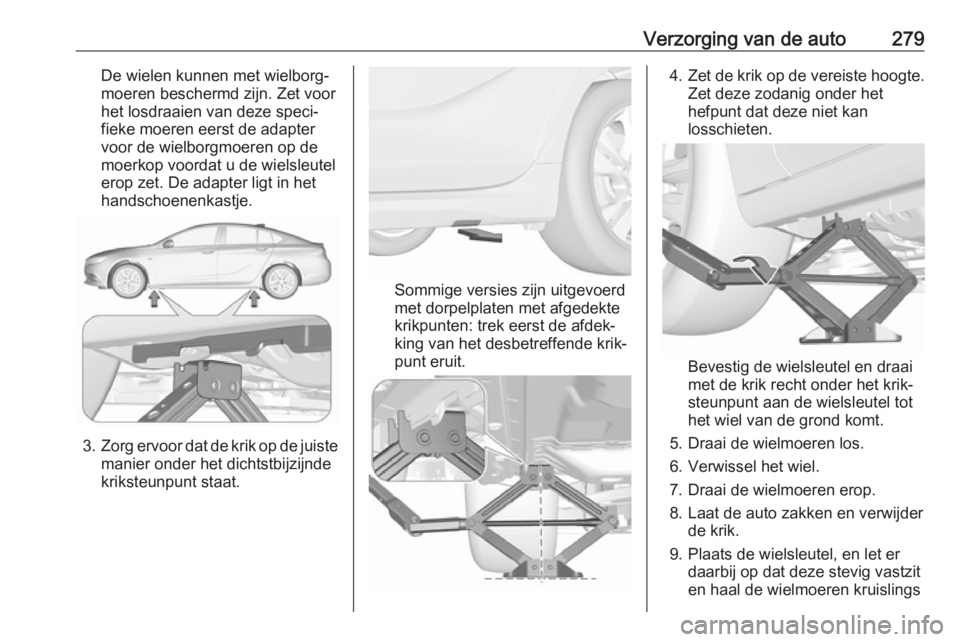

Verzorging van de auto279De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter
voor de wielborgmoeren op de
moerkop voordat u de wielsleutel
erop zet. De adapter ligt in het
handschoenenkastje.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
Sommige versies zijn uitgevoerd
met dorpelplaten met afgedekte
krikpunten: trek eerst de afdek‐
king van het desbetreffende krik‐
punt eruit.
4. Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het
hefpunt dat deze niet kan
losschieten.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel tot
het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Verwissel het wiel.
7. Draai de wielmoeren erop.
8. Laat de auto zakken en verwijder de krik.
9. Plaats de wielsleutel, en let er daarbij op dat deze stevig vastzit
en haal de wielmoeren kruislings

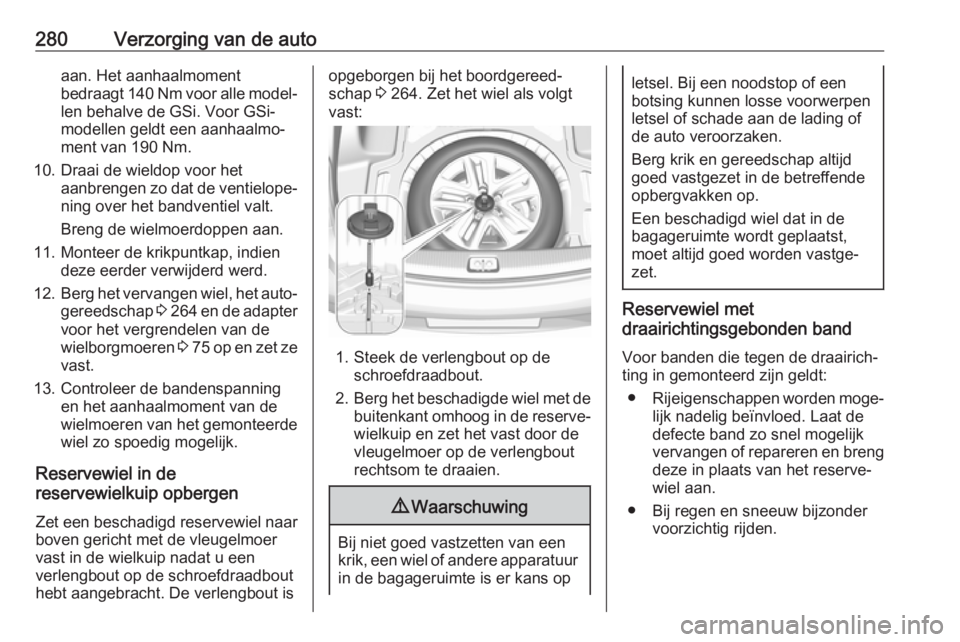

280Verzorging van de autoaan. Het aanhaalmomentbedraagt 140 Nm voor alle model‐
len behalve de GSi. Voor GSi-
modellen geldt een aanhaalmo‐
ment van 190 Nm.
10. Draai de wieldop voor het aanbrengen zo dat de ventielope‐ning over het bandventiel valt.
Breng de wielmoerdoppen aan.
11. Monteer de krikpuntkap, indien deze eerder verwijderd werd.
12. Berg het vervangen wiel, het auto‐
gereedschap 3 264 en de adapter
voor het vergrendelen van de
wielborgmoeren 3 75 op en zet ze
vast.
13. Controleer de bandenspanning en het aanhaalmoment van de
wielmoeren van het gemonteerde wiel zo spoedig mogelijk.
Reservewiel in de
reservewielkuip opbergen
Zet een beschadigd reservewiel naar boven gericht met de vleugelmoer
vast in de wielkuip nadat u een
verlengbout op de schroefdraadbout hebt aangebracht. De verlengbout isopgeborgen bij het boordgereed‐schap 3 264. Zet het wiel als volgt
vast:
1. Steek de verlengbout op de schroefdraadbout.
2. Berg het beschadigde wiel met de
buitenkant omhoog in de reserve‐
wielkuip en zet het vast door de
vleugelmoer op de verlengbout
rechtsom te draaien.
9 Waarschuwing
Bij niet goed vastzetten van een
krik, een wiel of andere apparatuur in de bagageruimte is er kans op
letsel. Bij een noodstop of een
botsing kunnen losse voorwerpen
letsel of schade aan de lading of
de auto veroorzaken.
Berg krik en gereedschap altijd
goed vastgezet in de betreffende
opbergvakken op.
Een beschadigd wiel dat in de
bagageruimte wordt geplaatst,
moet altijd goed worden vastge‐
zet.
Reservewiel met
draairichtingsgebonden band
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
● Rijeigenschappen worden moge‐
lijk nadelig beïnvloed. Laat dedefecte band zo snel mogelijk
vervangen of repareren en breng deze in plaats van het reserve‐
wiel aan.
● Bij regen en sneeuw bijzonder voorzichtig rijden.

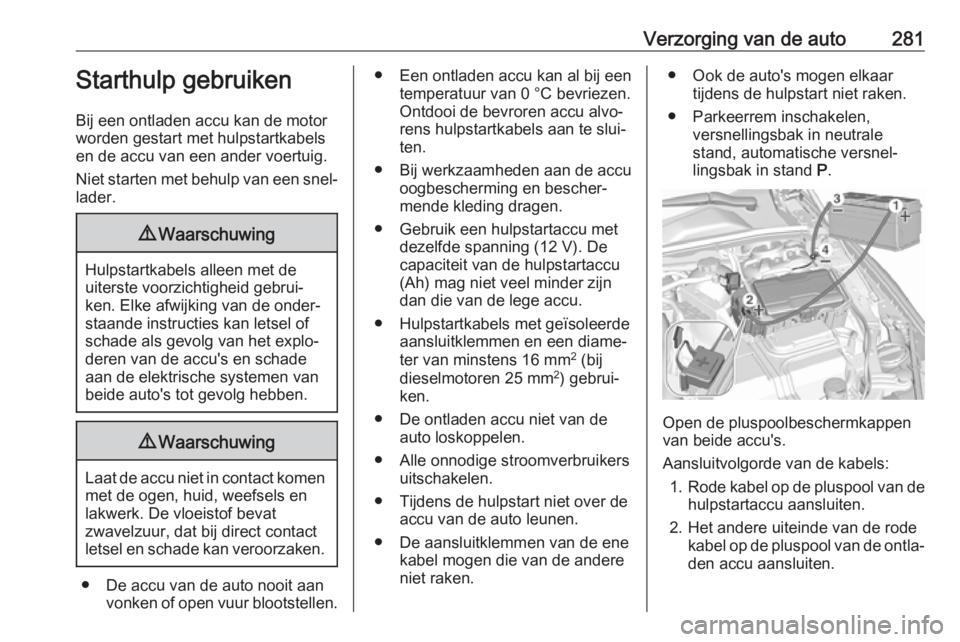

Verzorging van de auto281Starthulp gebruiken
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.
Niet starten met behulp van een snel‐ lader.9 Waarschuwing
Hulpstartkabels alleen met de
uiterste voorzichtigheid gebrui‐
ken. Elke afwijking van de onder‐ staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat
zwavelzuur, dat bij direct contact
letsel en schade kan veroorzaken.
● De accu van de auto nooit aan vonken of open vuur blootstellen.
● Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.Ontdooi de bevroren accu alvo‐
rens hulpstartkabels aan te slui‐ ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
● Gebruik een hulpstartaccu met dezelfde spanning (12 V). De
capaciteit van de hulpstartaccu
(Ah) mag niet veel minder zijn
dan die van de lege accu.
● Hulpstartkabels met geïsoleerde aansluitklemmen en een diame‐
ter van minstens 16 mm 2
(bij
dieselmotoren 25 mm 2
) gebrui‐
ken.
● De ontladen accu niet van de auto loskoppelen.
● Alle onnodige stroomverbruikers uitschakelen.
● Tijdens de hulpstart niet over de accu van de auto leunen.
● De aansluitklemmen van de ene kabel mogen die van de andere
niet raken.● Ook de auto's mogen elkaar tijdens de hulpstart niet raken.
● Parkeerrem inschakelen, versnellingsbak in neutrale
stand, automatische versnel‐
lingsbak in stand P.
Open de pluspoolbeschermkappen
van beide accu's.
Aansluitvolgorde van de kabels: 1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ontla‐den accu aansluiten.

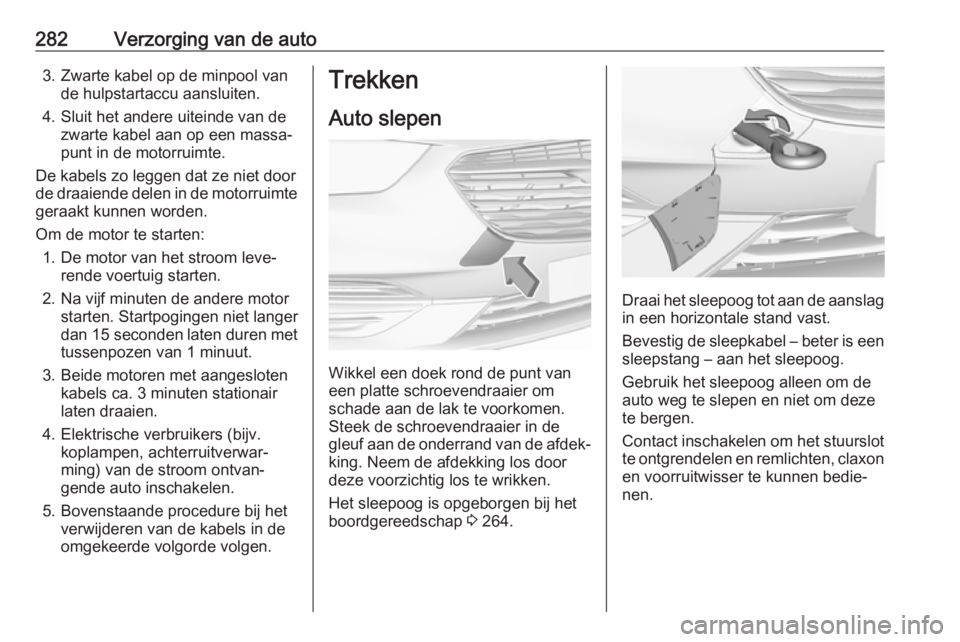

282Verzorging van de auto3. Zwarte kabel op de minpool vande hulpstartaccu aansluiten.
4. Sluit het andere uiteinde van de zwarte kabel aan op een massa‐punt in de motorruimte.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na vijf minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van 1 minuut.
3. Beide motoren met aangesloten kabels ca. 3 minuten stationair
laten draaien.
4. Elektrische verbruikers (bijv. koplampen, achterruitverwar‐
ming) van de stroom ontvan‐
gende auto inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.Trekken
Auto slepen
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Steek de schroevendraaier in de
gleuf aan de onderrand van de afdek‐
king. Neem de afdekking los door
deze voorzichtig los te wrikken.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 264.
Draai het sleepoog tot aan de aanslag
in een horizontale stand vast.
Bevestig de sleepkabel – beter is een
sleepstang – aan het sleepoog.
Gebruik het sleepoog alleen om de auto weg te slepen en niet om deze
te bergen.
Contact inschakelen om het stuurslot
te ontgrendelen en remlichten, claxon en voorruitwisser te kunnen bedie‐
nen.

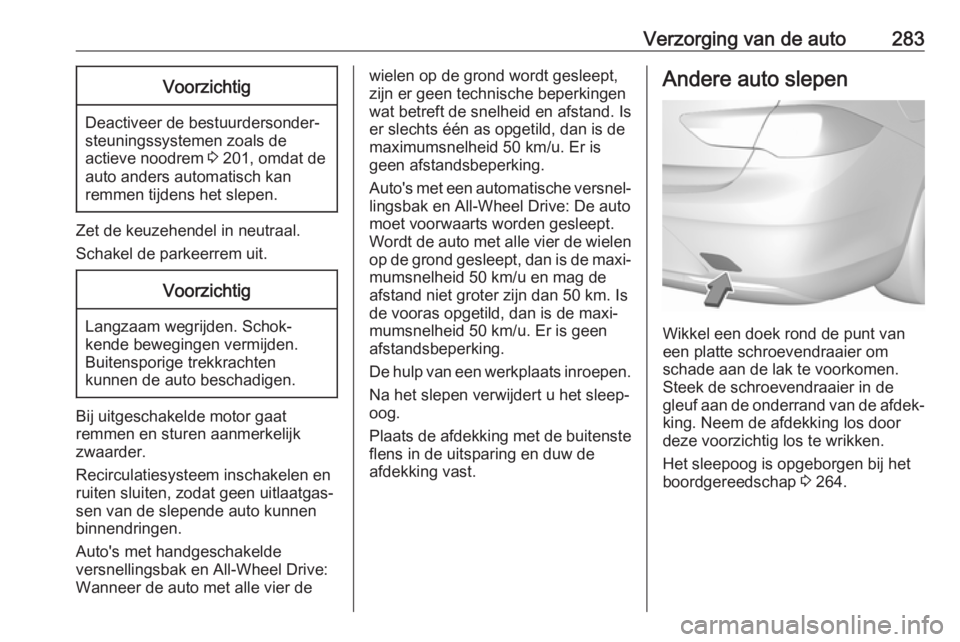

Verzorging van de auto283Voorzichtig
Deactiveer de bestuurdersonder‐
steuningssystemen zoals de
actieve noodrem 3 201, omdat de
auto anders automatisch kan
remmen tijdens het slepen.
Zet de keuzehendel in neutraal.
Schakel de parkeerrem uit.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk
zwaarder.
Recirculatiesysteem inschakelen en
ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
Auto's met handgeschakelde
versnellingsbak en All-Wheel Drive:
Wanneer de auto met alle vier de
wielen op de grond wordt gesleept,
zijn er geen technische beperkingen
wat betreft de snelheid en afstand. Is
er slechts één as opgetild, dan is de
maximumsnelheid 50 km/u. Er is
geen afstandsbeperking.
Auto's met een automatische versnel‐
lingsbak en All-Wheel Drive: De auto
moet voorwaarts worden gesleept.
Wordt de auto met alle vier de wielen op de grond gesleept, dan is de maxi‐mumsnelheid 50 km/u en mag de
afstand niet groter zijn dan 50 km. Is
de vooras opgetild, dan is de maxi‐
mumsnelheid 50 km/u. Er is geen
afstandsbeperking.
De hulp van een werkplaats inroepen. Na het slepen verwijdert u het sleep‐
oog.
Plaats de afdekking met de buitenste
flens in de uitsparing en duw de
afdekking vast.Andere auto slepen
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Steek de schroevendraaier in de
gleuf aan de onderrand van de afdek‐
king. Neem de afdekking los door
deze voorzichtig los te wrikken.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 264.

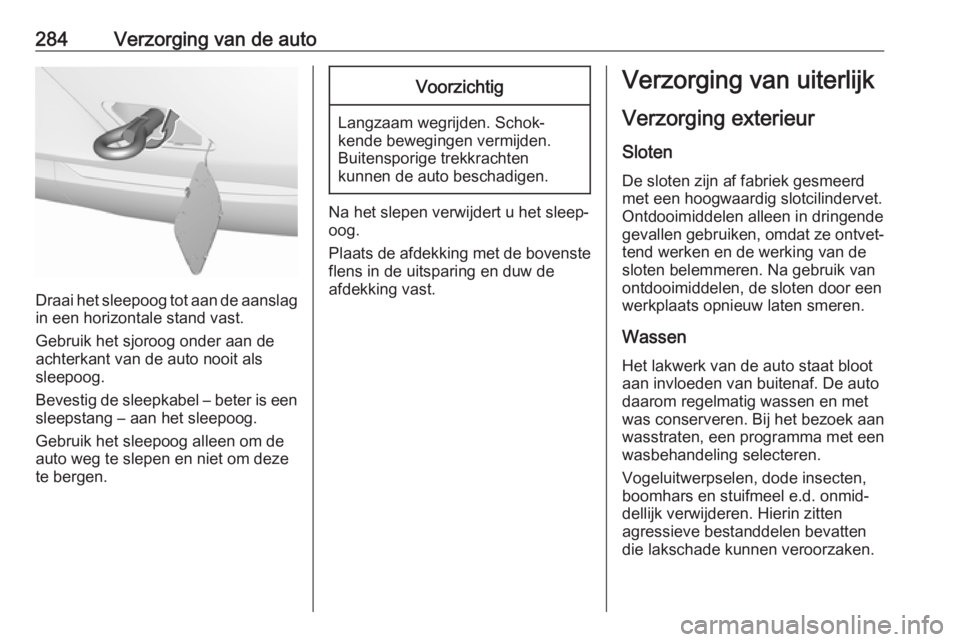

284Verzorging van de auto
Draai het sleepoog tot aan de aanslag
in een horizontale stand vast.
Gebruik het sjoroog onder aan de
achterkant van de auto nooit als
sleepoog.
Bevestig de sleepkabel – beter is een
sleepstang – aan het sleepoog.
Gebruik het sleepoog alleen om de
auto weg te slepen en niet om deze
te bergen.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Na het slepen verwijdert u het sleep‐ oog.
Plaats de afdekking met de bovenste
flens in de uitsparing en duw de
afdekking vast.
Verzorging van uiterlijk
Verzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet.
Ontdooimiddelen alleen in dringende gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de
sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen Het lakwerk van de auto staat bloot
aan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten,
boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen bevatten
die lakschade kunnen veroorzaken.

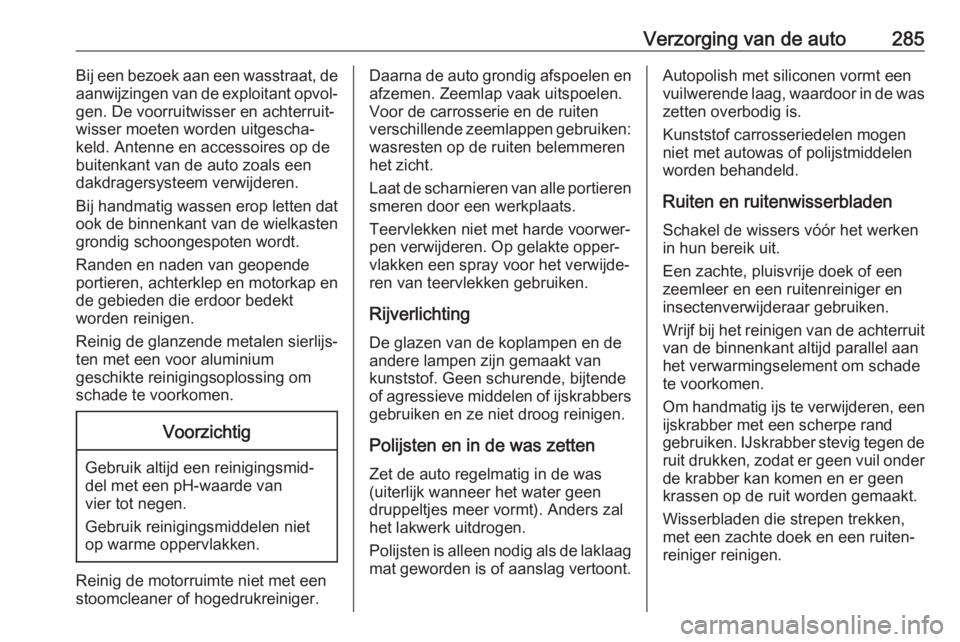

Verzorging van de auto285Bij een bezoek aan een wasstraat, de
aanwijzingen van de exploitant opvol‐ gen. De voorruitwisser en achterruit‐wisser moeten worden uitgescha‐
keld. Antenne en accessoires op de
buitenkant van de auto zoals een
dakdragersysteem verwijderen.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten
grondig schoongespoten wordt.
Randen en naden van geopende
portieren, achterklep en motorkap en
de gebieden die erdoor bedekt
worden reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium
geschikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
vier tot negen.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Reinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.
Daarna de auto grondig afspoelen en afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten
verschillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren het zicht.
Laat de scharnieren van alle portieren smeren door een werkplaats.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Rijverlichting
De glazen van de koplampen en de
andere lampen zijn gemaakt van kunststof. Geen schurende, bijtende
of agressieve middelen of ijskrabbers gebruiken en ze niet droog reinigen.
Polijsten en in de was zetten Zet de auto regelmatig in de was
(uiterlijk wanneer het water geen
druppeltjes meer vormt). Anders zal
het lakwerk uitdrogen.
Polijsten is alleen nodig als de laklaag
mat geworden is of aanslag vertoont.Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Kunststof carrosseriedelen mogen niet met autowas of polijstmiddelen
worden behandeld.
Ruiten en ruitenwisserbladen Schakel de wissers vóór het werken
in hun bereik uit.
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en
insectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand
gebruiken. IJskrabber stevig tegen de
ruit drukken, zodat er geen vuil onder de krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Wisserbladen die strepen trekken,
met een zachte doek en een ruiten‐
reiniger reinigen.

286Verzorging van de autoVerwijder achtergebleven vuil van
wisserbladen die strepen op de ruit
veroorzaken, met een zachte doek en ruitenreiniger. Zorg dat u ook achter‐
gebleven was, insecten en dergelijke
van de ruit verwijdert.
IJs, verontreiniging en continu vegen
op droge ruiten beschadigen of
vernietigen zelfs de wisserbladen.
Zonnedak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen
enz.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken. Behandel het zonne‐
dak niet met was of schuurmiddel.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met dezelfde middelen worden behandeld als de carrosserie.Lakschade
Geringe lakschade voordat er roest‐
vorming optreedt met een lakstift
herstellen. Grotere lakschade of
roestvorming door een werkplaats
laten herstellen.
Onderstel Sommige delen van de bodemplaatzijn voorzien van een beschermende pvc-laag, terwijl er op andere delen
een duurzame beschermende
waslaag is aangebracht.
De bodemplaat na het schoonspuiten
controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze / rubber materialen
kunnen de pvc-laag aantasten. Werk‐ zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de
beschermende waslaag laten contro‐
leren.Vloeibaar-gassysteem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.
Voor lakwerk en bij gebruik van een
droogcabine bij een temperatuur
boven 60 °C moet de LPG-tank
worden verwijderd.
Breng geen wijzigingen aan het vloei‐
baar-gassysteem aan.
Trekhaak Kogelstang niet met een stoom- of
hogedrukreiniger reinigen.
Ventilatieklep
Reinig het afschermsysteem in de
voorbumper om een goede werking
te behouden.

Verzorging van de auto287Verzorging interieur
Interieur en bekleding
Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met
zuiver water en een zachte doek.
Gebruik een reinigingsmiddel voor leder als de bekleding erg vuil is.
Instrumentengroep en de displays
alleen met een zachte, vochtige doek reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet kleurvast. Dit kan zichtbare verkleu‐
ringen veroorzaken, met name op lichtgekleurde bekleding. Reinig
verwijderbare vlekken en verkleurin‐
gen zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten
omdat geopende klittenbandslui‐
tingen schade aan de stoelbekle‐
ding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen
worden gereinigd als de carrosserie.
Zo nodig een interieurreiniger gebrui‐ ken. Geen andere middelen gebrui‐ken. Vooral geen oplosmiddelen of
brandstof. Niet schoonmaken met
hogedrukreinigers.
Vloermatten9 Waarschuwing
Als een vloermat niet de goede
afmetingen heeft of niet goed is
gelegd, kan deze het gaspedaal
en/of het rempedaal in de weg
zitten. Dit kan onbedoeld accele‐
reren van de auto en/of een
langere remweg en daardoor een
botsing en letsel veroorzaken.
Hanteer de volgende richtlijnen voor
een goed gebruik van de vloermatten.
● De origineel meegeleverde vloer‐
matten zijn ontworpen voor uwauto. Als de vloermatten moeten
worden vervangen, adviseren we
gecertificeerde vloermatten aan
te schaffen. Controleer altijd of
de vloermatten niet in de weg van
de pedalen liggen.
● Gebruik de vloermaat met de juiste zijde omhoog. Keer deze
niet.
● Leg niets op de vloermat aan bestuurderszijde.

288Verzorging van de auto● Gebruik aan bestuurderszijdealleen een enkele vloermat.
● Leg geen vloermatten boven op elkaar.
Vloermatten leggen en
wegnemen
De vloermat aan bestuurderszijde ligt
op zijn plaats met twee borgingen.
De vloermat aan bestuurderszijde
leggen:
1. Zet de bestuurdersstoel zo ver mogelijk naar achteren.
2.Laat de sleuven in de mat samen‐
vallen met de borgingen, zie
afbeelding.
3. Draai de borgingen een kwartslag
rechtsom.
Demonteren 1. Zet de bestuurdersstoel zo ver mogelijk naar achteren.
2. Draai de borgingen een kwartslag
in de tegenovergestelde richting
van die bij het leggen.
3. Neem de mat weg.
