Page 251 of 329

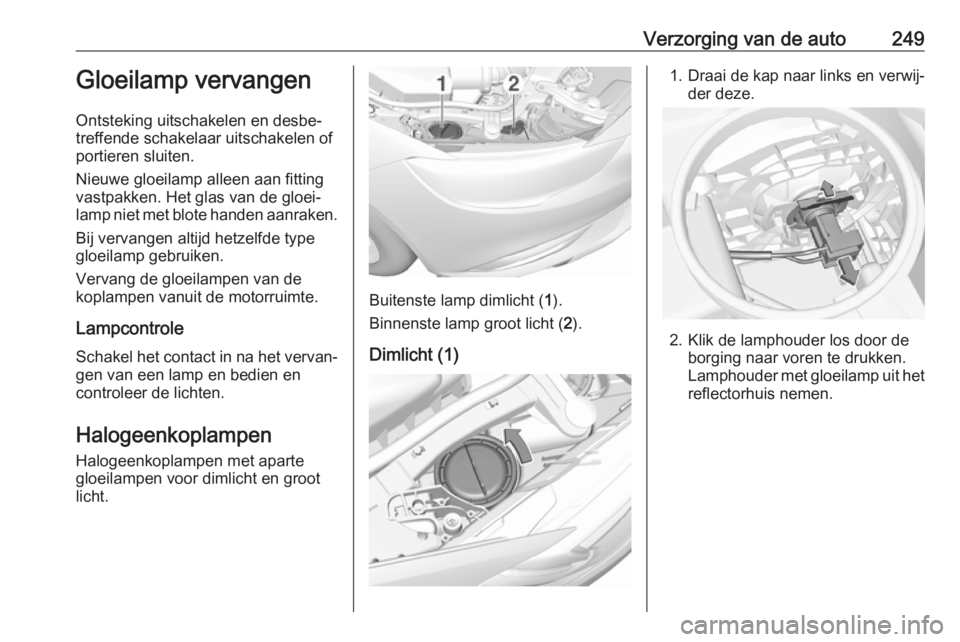

Verzorging van de auto249Gloeilamp vervangen
Ontsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐ lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole Schakel het contact in na het vervan‐ gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte
gloeilampen voor dimlicht en groot
licht.
Buitenste lamp dimlicht ( 1).
Binnenste lamp groot licht ( 2).
Dimlicht (1)
1. Draai de kap naar links en verwij‐ der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
Page 252 of 329

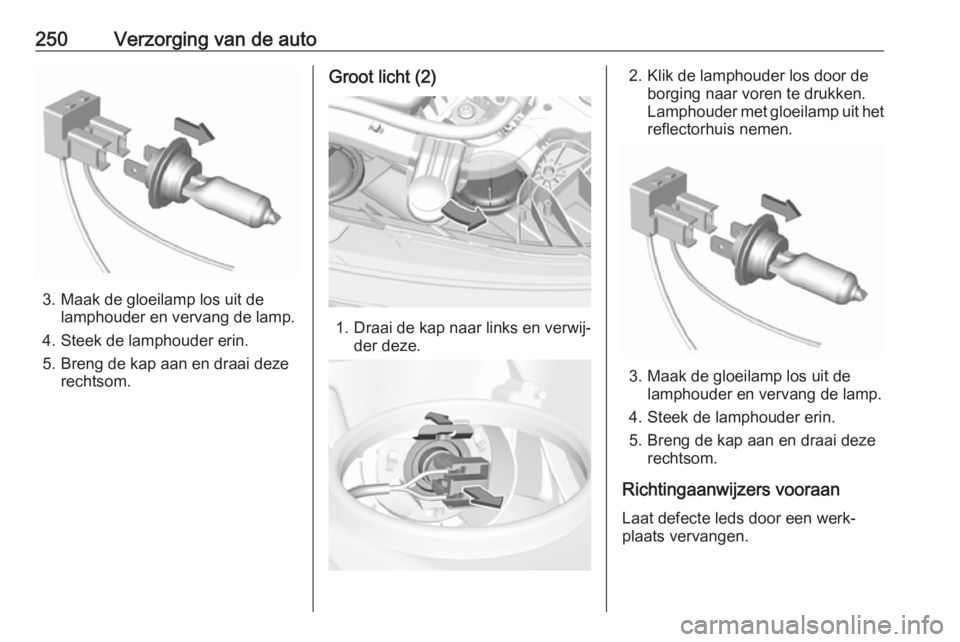

250Verzorging van de auto
3. Maak de gloeilamp los uit delamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Groot licht (2)
1. Draai de kap naar links en verwij‐der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
3. Maak de gloeilamp los uit de lamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzers vooraan Laat defecte leds door een werk‐
plaats vervangen.
Page 253 of 329

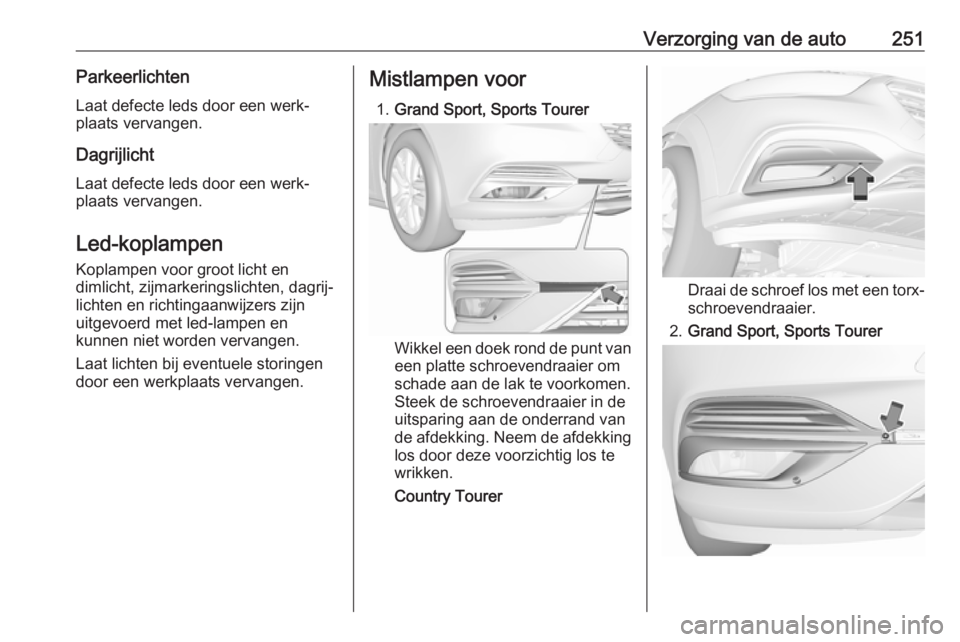

Verzorging van de auto251ParkeerlichtenLaat defecte leds door een werk‐
plaats vervangen.
Dagrijlicht Laat defecte leds door een werk‐
plaats vervangen.
Led-koplampen Koplampen voor groot licht en
dimlicht, zijmarkeringslichten, dagrij‐ lichten en richtingaanwijzers zijn
uitgevoerd met led-lampen en
kunnen niet worden vervangen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.Mistlampen voor
1. Grand Sport, Sports Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Steek de schroevendraaier in de
uitsparing aan de onderrand van
de afdekking. Neem de afdekking los door deze voorzichtig los te
wrikken.
Country Tourer
Draai de schroef los met een torx- schroevendraaier.
2. Grand Sport, Sports Tourer
Page 254 of 329

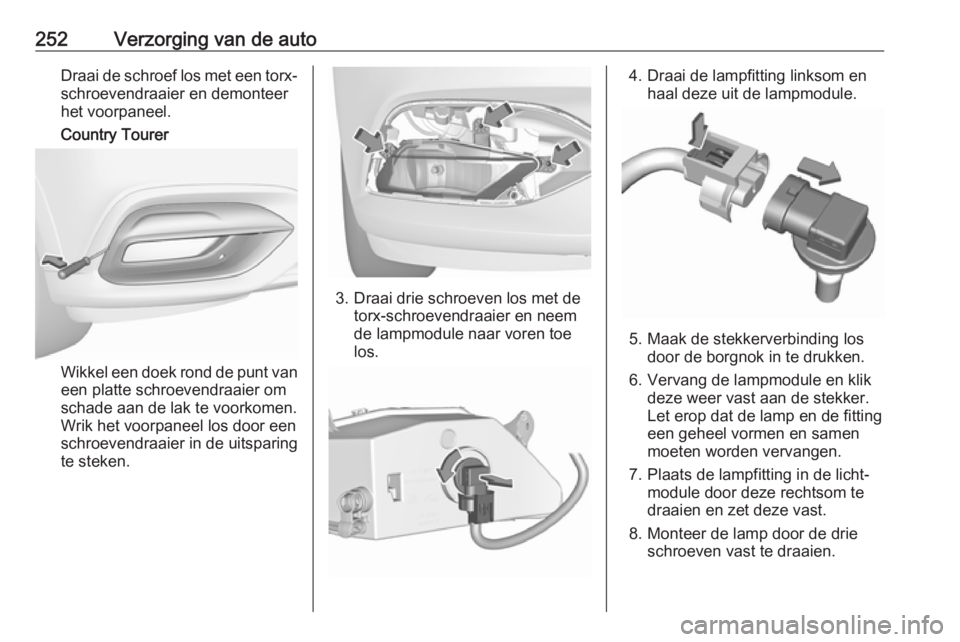

252Verzorging van de autoDraai de schroef los met een torx-schroevendraaier en demonteer
het voorpaneel.
Country Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Wrik het voorpaneel los door een schroevendraaier in de uitsparing
te steken.
3. Draai drie schroeven los met de torx-schroevendraaier en neem
de lampmodule naar voren toe
los.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
5. Maak de stekkerverbinding losdoor de borgnok in te drukken.
6. Vervang de lampmodule en klik deze weer vast aan de stekker.
Let erop dat de lamp en de fitting
een geheel vormen en samen
moeten worden vervangen.
7. Plaats de lampfitting in de licht‐ module door deze rechtsom te
draaien en zet deze vast.
8. Monteer de lamp door de drie schroeven vast te draaien.
Page 255 of 329

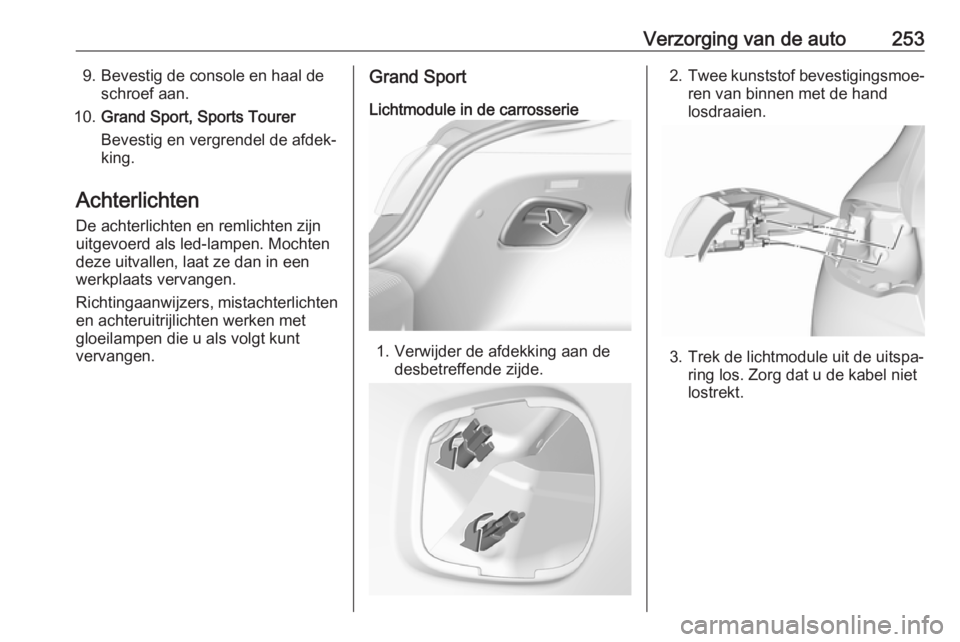

Verzorging van de auto2539. Bevestig de console en haal deschroef aan.
10. Grand Sport, Sports Tourer
Bevestig en vergrendel de afdek‐
king.
Achterlichten De achterlichten en remlichten zijn
uitgevoerd als led-lampen. Mochten
deze uitvallen, laat ze dan in een
werkplaats vervangen.
Richtingaanwijzers, mistachterlichten
en achteruitrijlichten werken met
gloeilampen die u als volgt kunt
vervangen.Grand Sport
Lichtmodule in de carrosserie
1. Verwijder de afdekking aan de desbetreffende zijde.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand
losdraaien.
3. Trek de lichtmodule uit de uitspa‐ ring los. Zorg dat u de kabel niet
lostrekt.
Page 256 of 329

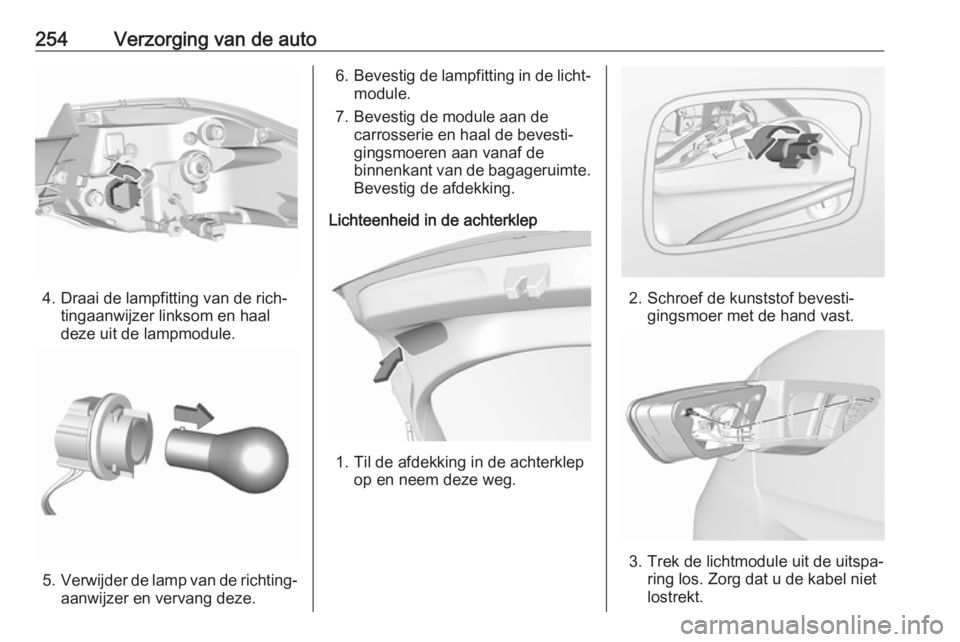

254Verzorging van de auto
4. Draai de lampfitting van de rich‐tingaanwijzer linksom en haal
deze uit de lampmodule.
5. Verwijder de lamp van de richting‐
aanwijzer en vervang deze.
6. Bevestig de lampfitting in de licht‐
module.
7. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoeren aan vanaf de
binnenkant van de bagageruimte.
Bevestig de afdekking.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek de lichtmodule uit de uitspa‐ring los. Zorg dat u de kabel niet
lostrekt.
Page 257 of 329

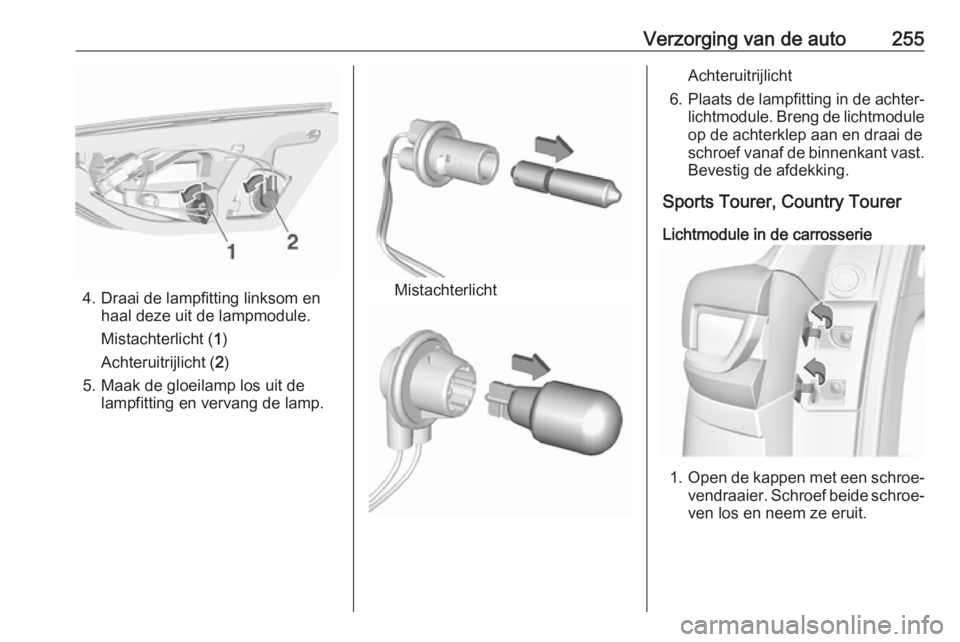

Verzorging van de auto255
4. Draai de lampfitting linksom enhaal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los uit de lampfitting en vervang de lamp.Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in de achter‐
lichtmodule. Breng de lichtmodule
op de achterklep aan en draai de
schroef vanaf de binnenkant vast. Bevestig de afdekking.
Sports Tourer, Country Tourer
Lichtmodule in de carrosserie
1. Open de kappen met een schroe‐
vendraaier. Schroef beide schroe‐ ven los en neem ze eruit.
Page 258 of 329

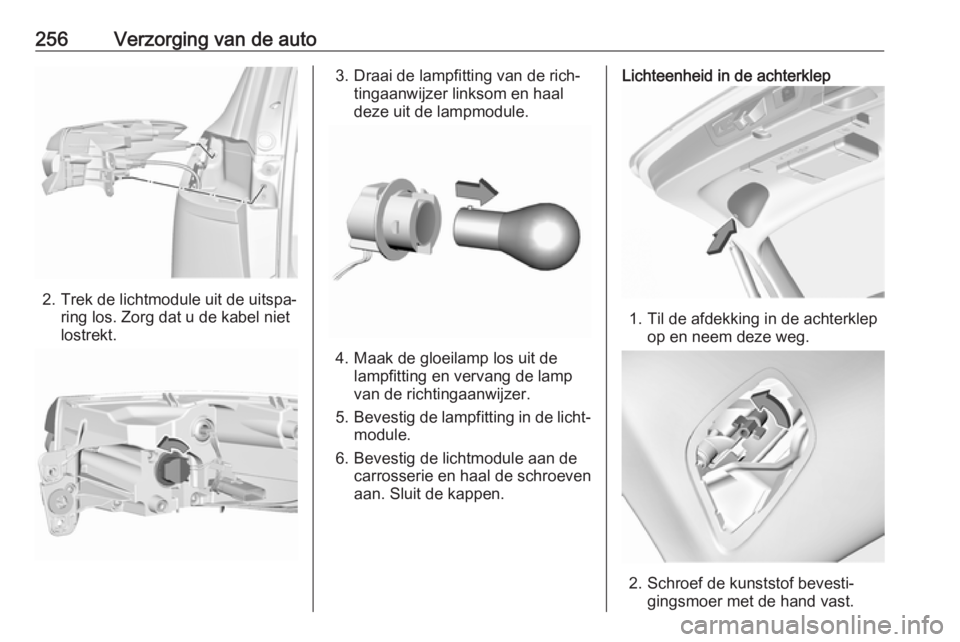

256Verzorging van de auto
2. Trek de lichtmodule uit de uitspa‐ring los. Zorg dat u de kabel niet
lostrekt.
3. Draai de lampfitting van de rich‐ tingaanwijzer linksom en haal
deze uit de lampmodule.
4. Maak de gloeilamp los uit de lampfitting en vervang de lamp
van de richtingaanwijzer.
5. Bevestig de lampfitting in de licht‐
module.
6. Bevestig de lichtmodule aan de carrosserie en haal de schroeven
aan. Sluit de kappen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
Page 259 of 329

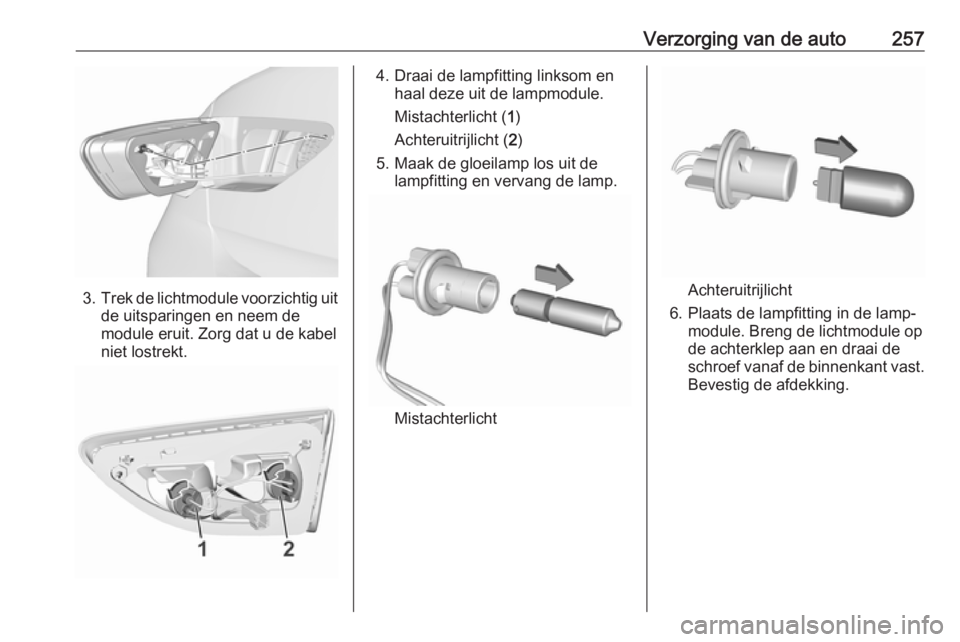

Verzorging van de auto257
3.Trek de lichtmodule voorzichtig uit
de uitsparingen en neem de
module eruit. Zorg dat u de kabel
niet lostrekt.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los uit de lampfitting en vervang de lamp.
Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in de lamp‐ module. Breng de lichtmodule op
de achterklep aan en draai de
schroef vanaf de binnenkant vast. Bevestig de afdekking.
Page 260 of 329

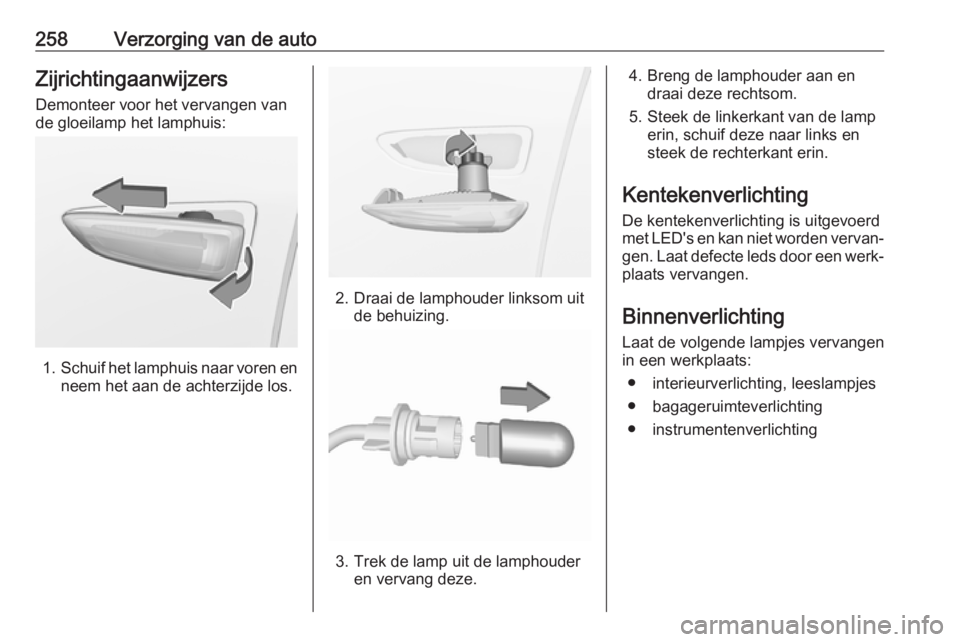

258Verzorging van de autoZijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp het lamphuis:
1. Schuif het lamphuis naar voren en
neem het aan de achterzijde los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting De kentekenverlichting is uitgevoerd
met LED's en kan niet worden vervan‐
gen. Laat defecte leds door een werk‐ plaats vervangen.
Binnenverlichting
Laat de volgende lampjes vervangen
in een werkplaats:
● interieurverlichting, leeslampjes
● bagageruimteverlichting
● instrumentenverlichting
