OPEL INSIGNIA BREAK 2020 Gebruikershandleiding (in Dutch)

Opbergen79
● Trek aan de lus en klap derugleuning van de middelste
zitplaats neer.
● Trek aan één kant of beide buitenste kanten aan de ontgren‐
delingshendel en klap de rugleu‐
ningen neer op de zitting.9 Waarschuwing
Voordat u de rugleuning van de
rechtse zitplaats neerklapt, moet
de rugleuning van de middelste
zitplaats worden neergeklapt.
Gevaar voor letsel door de bout
die uit de binnenkant van de
leuning steekt.
● Of klap de rugleuning neer vanuit
de bagageruimte: trek aan de
hendel in de linker of rechter
zijwand van de bagageruimte om
het desbetreffende deel van de rugleuning van de achterbankneer te klappen.9 Waarschuwing
Wees voorzichtig wanneer u de
rugleuning van de achterbank
bedient vanuit de bagageruimte. De rugleuning wordt met aanzien‐ lijke kracht neergeklapt. Er bestaat
verwondingsgevaar, met name voor kinderen.
Zorg ervoor dat er niets aan de
zitplaatsen achterin is vastge‐
maakt of dat er niets op het stoel‐
kussen ligt.
● U klapt de rugleuningen weer omhoog door deze zover rechtopte zetten dat ze hoorbaar vast‐
klikken. Zorg dat de gordels goed
zitten en blijf uit de buurt van de
opklapzone.

80Opbergen
De rugleuningen zijn goed
vergrendeld wanneer het rode
merkteken op de ontgrendelings‐ hendels aan beide zijden niet
meer zichtbaar is.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of
de auto tot gevolg hebben bij
krachtig remmen of een botsing.
Bij het te snel opklappen van de
rugleuning kan de veiligheidsgordel
van de middelste zitplaats geblok‐
keerd raken. Ontgrendel het oprolme‐ chanisme door de veiligheidsgordel in
te steken of door deze ongeveer
20 mm naar buiten te trekken en
vervolgens los te laten.
Opbergruimte achter
Opbergvak
In de bagageruimte bevindt zich een
opbergvak. Verwijder de klep om bij
het opbergvak te komen.
Vloerafdekking bagageruimte 3 82.
Bagageruimte-afdekking
Leg niets op de afdekking.

Opbergen81Grand SportAfdekking verwijderen
Maak de ophangkoorden los van de
achterklep.
Til de afdekking aan de achterzijde
op.
Verwijder het deksel.
De afdekking plaatsen
Steek de afdekking in de zijgeleiders en klap deze omlaag. Bevestig despanbanden aan de achterklep.
Sports Tourer, Country Tourer
Rolscherm sluiten
Trek het rolscherm aan de handgreep
naar achteren en omhoog tot het
vastklikt in de houders aan de zijkant.
Rolscherm openen
Trek de rolschermhendel naar
achteren en omlaag. Deze rolt auto‐
matisch op.

82OpbergenRolscherm openen in laadstand
Druk op de rolschermhendel.
De achterkant van het rolscherm
wordt automatisch naar boven geleid.
Rolscherm verwijderen
Open het rolscherm.
Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze
vast. Til het rolscherm eerst aan de
rechterzijde op en verwijder het uit de
houders.
Rolscherm plaatsen
Steek de linkerkant van het rolscherm in de uitsparing en trek de ontgrende‐
lingshendel omhoog.
Steek de rechterkant van het
rolscherm in de uitsparing en klik
deze vast.
Vloerafdekking
bagageruimte
Grand Sport
De vloerplaat van de bagageruimte
kan worden verwijderd. Til de plaat aan de lus omhoog en verwijder deze.
Sports Tourer, Country Tourer De vloerplaat van de bagageruimte is omhoog te klappen.

Opbergen83
Trek aan de handgreep en klap het
achterste deel van de afdekking naar voren.
Plaats de opgevouwen afdekking
achter de rugleuning van de achter‐
bank.
Sjorogen
De sjorogen dienen om voorwerpen
vast zetten. Gebruik ze voor bevesti‐
ging van spanbanden of een bagage‐ net.
FlexOrganizer
Het bagagerailsysteem is een
beweegbaar systeem om items vast
te zetten op de bagageruimte zodat
ze niet verschuiven.
Sledes in de rail monteren
Steek sledes in de rails op de baga‐
geruimtevloer. Gebruik daarbij de
uitsparing in de rail en druk bij het erin steken op de knop op de slede.

84OpbergenGebruik de sjorogen
Druk op de knop op een slede en
schuif deze in de gewenste stand.
Klap de sjorogen uit om ze te kunnen gebruiken.
Demonteren
Trek de sjorogen in. Druk op de knop van een slede en verwijder deze door
de uitsparing van de rail.
Veiligheidsnet
Het veiligheidsnet kan achter de
zitplaatsen achterin worden aange‐
bracht. Als de rugleuningen van de
zitplaatsen achterin zijn opgeklapt,
kan het veiligheidsnet achter de voor‐
stoelen worden aangebracht.
Het is niet toegestaan om personen achter het veiligheidsnet te vervoe‐
ren.
Monteren
Achter de achterbank
● Steek de cassette in houders aan
de linker- en rechterkant. Let op
de L (linkerkant) en R (rechter‐
kant) op de cassette als hulpmid‐
del bij de montage.
Draai de cassette iets naar voren
tot de pijlen naar elkaar wijzen,
om de cassette te vergrendelen.
● Trek de stang uit de cassette. Hang de stang in een montageo‐pening aan één kant van het
dakframe en klik deze vast. Druk
de stang in elkaar, hang deze in
de andere kant en klik deze daar ook vast.
Verwijder de bagageruimte-afdek‐
king 3 80.

Opbergen85Achter de voorstoelen
●Hang de stang in een montageo‐
pening aan één kant van het
dakframe en klik deze vast. Druk
de stang in elkaar, hang deze in
de andere kant en klik deze daar ook vast. Trek de stang uit de
cassette.
● Bevestig de cassette van het veiligheidsnet met de haken in de
sjorogen in de vloer vóór de
zitplaatsen achterin. Druk de
haken in de geperforeerde delen
aan beide zijden van de vloer‐
plaat in om bij de sjorogen te
komen.
● Beide banden spannen door aan
het losse eind te trekken.
● Duw de hoofdsteunen omlaag en
klap de rugleuningen van de
achterbank neer 3 77.
Demonteren
Achter de achterbank ● Verwijder de ene kant van de stang uit de montageopening
door deze in elkaar te drukken.
Verwijder de andere kant van de
stang uit de montageopening
door deze in elkaar te drukken.
● Rol het veiligheidsnet op.
● Draai de cassette iets naar achteren om deze te ontgrende‐
len en uit de houders te halen.

86OpbergenAchter de voorstoelen
●Trek aan beide zijden aan de flap
bij de spanner om de spanning
van de banden te halen.
● Verwijder de ene kant van de stang uit de montageopening
door deze in elkaar te drukken.
Verwijder de andere kant van de
stang uit de montageopening
door deze in elkaar te drukken.
● Rol het veiligheidsnet op.
● Haal de haken uit de sjorogen.
Gevarendriehoek
Grand Sport
Leg de gevarendriehoek in de ruimte
achter in de bagageruimte.
Sports Tourer, Country Tourer
Berg de gevarendriehoek op het
binnenpaneel van de achterklep op en zet deze vast met de banden.

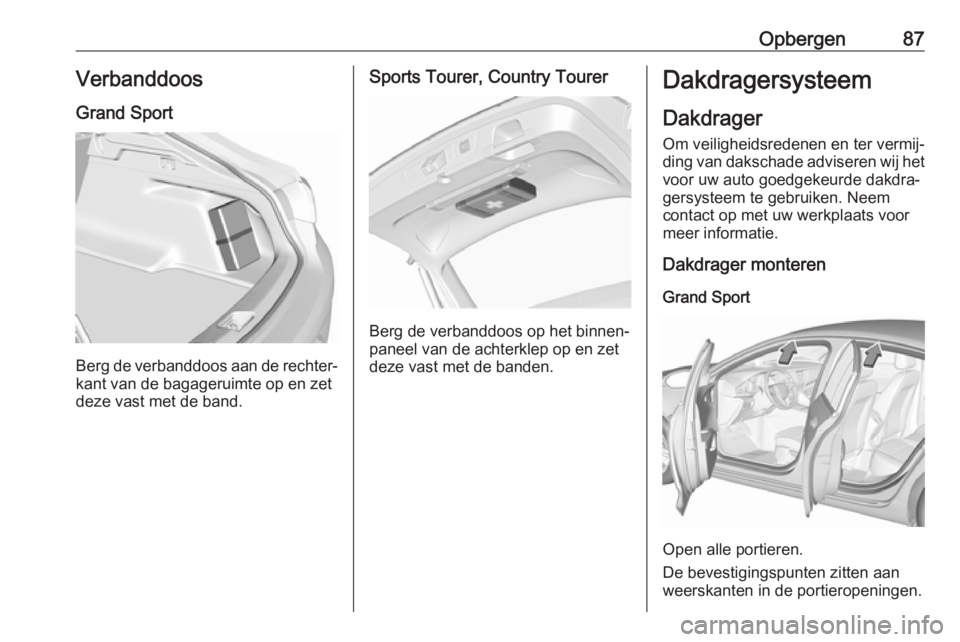

Opbergen87Verbanddoos
Grand Sport
Berg de verbanddoos aan de rechter‐
kant van de bagageruimte op en zet
deze vast met de band.
Sports Tourer, Country Tourer
Berg de verbanddoos op het binnen‐
paneel van de achterklep op en zet
deze vast met de banden.
Dakdragersysteem
Dakdrager
Om veiligheidsredenen en ter vermij‐ ding van dakschade adviseren wij het voor uw auto goedgekeurde dakdra‐
gersysteem te gebruiken. Neem
contact op met uw werkplaats voor
meer informatie.
Dakdrager monteren
Grand Sport
Open alle portieren.
De bevestigingspunten zitten aan weerskanten in de portieropeningen.

88OpbergenZet de dakdrager volgens de
montage-instructies vast.
Dakdrager wegnemen als deze niet
wordt gebruikt.
Sports Tourer, Country Tourer
De bevestigingspunten zitten in beide dakrails.
Zet de dakdrager volgens de bij de
dakdrager geleverde montage-
instructies vast.
Dakdrager wegnemen als deze niet
wordt gebruikt.
Beladingsinformatie
● Zware voorwerpen in de bagage‐
ruimte tegen de rugleuningen
leggen. Zorg dat de rugleuningen
goed vastklikken. D.w.z. dat de
rode merktekens achter de
ontgrendelingshendels mogen
niet meer zichtbaar mogen zijn.
Bij stapelbare voorwerpen de
zwaarste voorwerpen onderop
leggen.
● Voorkom dat losse voorwerpen gaan schuiven door ze met
banden vast te zetten aan de
sjorogen 3 83.
● Bagage niet boven de rugleunin‐
gen laten uitsteken.
● Leg niets op de bagageruimte- afdekking of op het instrumenten‐
paneel en dek de sensor boven
op het instrumentenpaneel niet
af.
● De bagage mag de bediening van pedalen, parkeerrem, scha‐
kelhendel en de bewegingsvrij‐
heid van de bestuurder niet
belemmeren. Geen losse voor‐
werpen in het interieur leggen.
● Niet met een geopende achter‐ klep rijden.9Waarschuwing
Controleer altijd of de lading in het
voertuig goed vastgezet is. Als datniet het geval is, kunnen voorwer‐
pen in het voertuig rondgeslingerd worden en letsel of schade aan delading of de auto veroorzaken.
● Het nuttig draagvermogen is het verschil tussen het maximaal
toelaatbare totaalgewicht van de
