OPEL INSIGNIA BREAK 2020 Instruksjonsbok

Kjøring og bruk199Displayvisning
Anvisningene som vises i displayet:
● Generelle råd og advarsler.
● Et tips når det kjøres fortere enn 30 km/t i søkemodus for parke‐
ringsplass.
● Oppfordring om å stoppe bilen når en parkeringsluke er regist‐
rert.
● Kjøreretningen under parke‐ ringsmanøvreringen.
● Forespørsel om å skifte til revers
eller første gir, eller R eller D med
automatgir.
● Oppfordring om å stoppe eller kjøre langsomt.
● For enkelte av disse instruksene vises en fremdriftslinje i førerin‐
formasjonen.
● Fullført parkeringsmanøver angis av et symbol og en varsel‐
lyd.
● Avbrudd i parkeringsmanøver.
Prioritet i displayet
Visningen til lukeparkeringshjelpen i
førerinformasjonen kan hindres av
bilmeldinger med høyere prioritet.Etter at meldingen er kvittert med 9
på rattet, vises instruksene til den
avanserte parkeringsradaren igjen,
og parkeringsmanøveren kan fort‐
sette.
Utkobling
Systemet kobles ut ved å:
● et kort trykk på (
● parkering utført ● kjøring med hastighet over 30 km/t under leting etter parke‐
ringsplass
● kjøring med hastighet over 8 km/t under parkeringsveiled‐
ning
● førerinngrep på rattet registrert ● bratt oppoverbakke registrert
● overskridelse av maksimalt antall
girskift: åtte parkeringssykluser
ved parallellparkering eller
fem sykluser ved rekkeparkering
● slå av tenningen
Deaktivering av føreren eller av
systemet under manøvrering vises
med en melding i displayet. I tillegg
høres et lydsignal.Automatgir:
Hvis avansert parkeringshjelp deakti‐
veres under parkeringsmanøveren
eller manøveren er vellykket, holder parkeringshjelpen bilen stanset helt til ett av følgende skjer:
1. bremsepedalen trås inn
2. den elektriske parkeringsbrem‐ sen aktiveres
3. girvelgeren settes i P
Feil
En melding vises når:
● Det er en feil i systemet.
● Føreren fullførte ikke parkerin‐ gen.
● Systemet er ikke i funksjon.
● Ved hvilken som helst av deakti‐ veringsårsakene som er beskre‐
vet over.
Hvis en gjenstand registreres mens
parkeringsinstruksjoner pågår, vises
en melding om å stoppe bilen. Parke‐
ringsmanøveren fortsetter når gjen‐
standen fjernes. Hvis gjenstanden
ikke fjernes, kobles systemet ut.

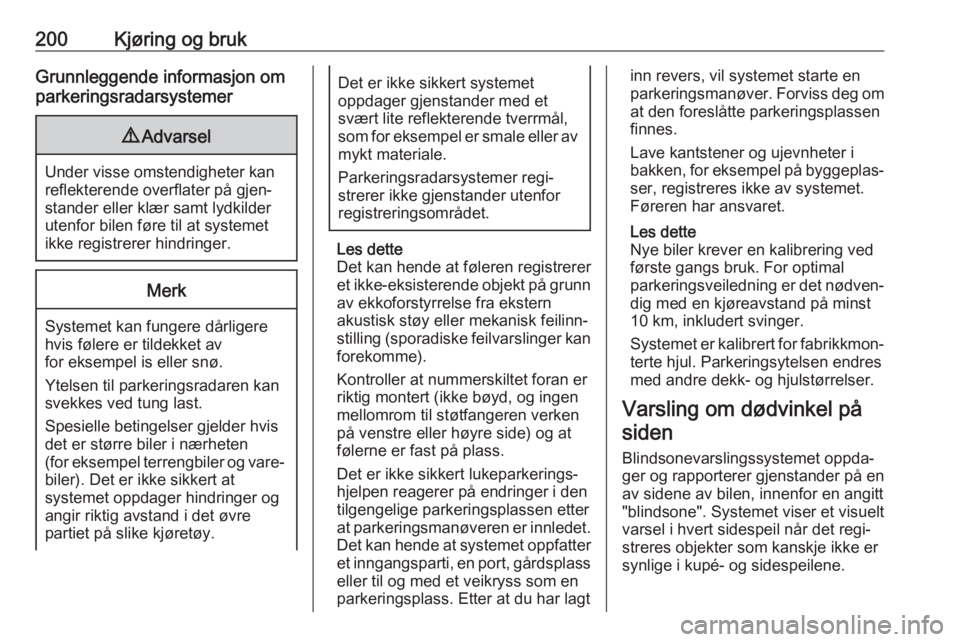

200Kjøring og brukGrunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern
akustisk støy eller mekanisk feilinn‐
stilling (sporadiske feilvarslinger kan forekomme).
Kontroller at nummerskiltet foran er riktig montert (ikke bøyd, og ingen
mellomrom til støtfangeren verken
på venstre eller høyre side) og at
følerne er fast på plass.
Det er ikke sikkert lukeparkerings‐ hjelpen reagerer på endringer i den
tilgengelige parkeringsplassen etter
at parkeringsmanøveren er innledet.
Det kan hende at systemet oppfatter et inngangsparti, en port, gårdsplasseller til og med et veikryss som en
parkeringsplass. Etter at du har lagt
inn revers, vil systemet starte en
parkeringsmanøver. Forviss deg om
at den foreslåtte parkeringsplassen
finnes.
Lave kantstener og ujevnheter i
bakken, for eksempel på byggeplas‐
ser, registreres ikke av systemet.
Føreren har ansvaret.
Les dette
Nye biler krever en kalibrering ved
første gangs bruk. For optimal
parkeringsveiledning er det nødven‐ dig med en kjøreavstand på minst
10 km, inkludert svinger.
Systemet er kalibrert for fabrikkmon‐ terte hjul. Parkeringsytelsen endres
med andre dekk- og hjulstørrelser.
Varsling om dødvinkel på siden
Blindsonevarslingssystemet oppda‐
ger og rapporterer gjenstander på en av sidene av bilen, innenfor en angitt
"blindsone". Systemet viser et visuelt
varsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.

Kjøring og bruk201Radar-avstandsfølerne er plassert i
bakre støtfanger.9 Advarsel
Blindsonevarsling skal ikke
erstatte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når bilen startes, lyser begge side‐
speildisplayer en kort stund for å angi
at systemet fungerer.
Når systemet oppdager et kjøretøy i
bevegelse i blindsonen på siden
under kjøring forover, enten et kjøre‐
tøy som passerer eller et som blir passert, tennes et gult varselsymbolF i det aktuelle sidespeilet. Hvis
føreren så aktiverer blinklyset, begyn‐
ner varselsymbolet F å blinke gult
som en varsling om å ikke bytte fil.
Varsling om dødvinkel på siden er
aktiv i alle hastigheter.
Utkobling Aktivering eller deaktivering av
blindsonevarsling på siden kan stilles
inn i menyen for personlig tilpasning av bilen i informasjonsdisplayet.
Personlig tilpasning av bilen 3 119.
Informasjonsdisplay 3 114.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.Systembegrensinger
Noen ganger kan det bli tapte alarmer
under normale forhold eller i skarpe
kurver. Systemet kan midlertidig
varsle om objekter i blindsonen under spesifikke værforhold (regn, hagl
etc.). Kjøring på våt vei eller i over‐
ganger mellom tørr vei og våt vei kan
gjøre at kontrollampen F lyser, idet
vannsprut kan fortolkes som et
objekt. Ellers vil kontrollampen F
lyse på grunn av gjerder, skilt, trær, busker eller andre ikke-flyttbare gjen‐
stander. Dette er normal betjening og systemet behøver ikke vedlikehold.
Systemet vil kanskje ikke virke korrekt når:
● Is, snø, søle, etiketter, magneter,
metallplater, eller alt annet som
dekker til følerne.
● Kjøring i kraftig regn.
● Bilen har vært utsatt for en ulykke
eller området rundt registrerings‐
følerne er skadet eller ikke
korrekt reparert.
● Det oppstår ekstreme temperatu‐
rendringer.
● Bilen sleper en tilhenger.

202Kjøring og brukVed en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.
Les dette
Alle nye biler krever en kalibrering.
For optimal ytelse kjøres så snart
som mulig et stykke på en rett motor‐ vei med objekter på siden av veien,
f.eks. autovern og sperrer.
Filskiftvarsling I tillegg til varsling for blindsonen på
siden 3 200 , vil filskiftvarslingen gjen‐
kjenne hurtig ankommende biler
bakfra i parallelle kjørefelt ved siden
av bilen.
Systemet varsler visuelt i hvert av
speilene når det registreres hurtig
ankommende biler bakfra.
Radar-avstandsfølerne er plassert i
bakre støtfanger.9 Advarsel
Filskiftvarsling erstatter ikke føre‐
rens syn.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet registrerer en bil som
nærmer seg bakfra og som kjører
betydelig raskere, tennes det gule
varselsymbolet F i det aktuelle
sidespeilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
F å blinke gult som en varsling om
å ikke bytte fil.
Filskiftvarslingen er aktiv i alle hastig‐ heter.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Registreringssoner

Kjøring og bruk203Systemfølerne dekker en sone på
omtrent 3,5 m parallelt på begge sider
av bilen og omtrent 3 m bakover for
blindsonevarslingen på siden (A) og
omtrent 50 m bakover for filskiftvars‐
ling (B) i parallelle kjørefelt. Sonene
starter ved hvert av sidespeilene.
Høyden på sonen er ca. 0,5 m til 2 m fra bakken.
Utkobling
Aktivering eller deaktivering av filskift‐ varslingen kan innstilles i bilens meny
for personlige innstillinger i informa‐
sjonsdisplayet.
Personlig tilpasning av bilen 3 119.
Informasjonsdisplay 3 114.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Systembegrensinger
Noen ganger kan det bli tapte alarmer
under normale forhold eller i skarpe
kurver. Systemet kan midlertidig
varsle om objekter i blindsonen under
spesifikke værforhold (regn, hagl
etc.). Kjøring på våt vei eller i over‐
ganger mellom tørr vei og våt vei kangjøre at kontrollampen F lyser, idet
vannsprut kan fortolkes som et
objekt. Ellers vil kontrollampen F
lyse på grunn av gjerder, skilt, trær, busker eller andre ikke-flyttbare gjen‐
stander. Dette er normal betjening og systemet behøver ikke vedlikehold.
Systemet vil kanskje ikke virke korrekt når:
● is, snø, søle, etiketter, magneter,
metallplater eller annet som
dekker til følerne
● kjøring i kraftig regn
● bilen har vært utsatt for en ulykke
eller området rundt registrerings‐ følerne er skadet eller ikke riktig
reparert
● det oppstår ekstreme temperatu‐
rendringer
● bilen trekker en tilhenger
Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.Les dette
Alle nye biler krever en kalibrering.
For optimal ytelse kjøres så snart
som mulig et stykke på en rett motor‐
vei med objekter på siden av veien,
f.eks. autovern og sperrer.
Panoramavisningssystem Dette systemet gir mulighet for
visning av bilens omgivelser som et
tilnærmet 360° bilde i informasjons‐
displayet, på samme måte som en
fugleperspektivvisning.
Systemet bruker fire kameraer: ● kamera bak, montert i bakluken● kamera foran, montert i frontgril‐ len under emblemet
● sidekameraer, plassert nederst på de to sidespeilene

204Kjøring og bruk
Skjermen i informasjonsdisplayet er
delt i to deler: På venstre side er det
en visning fra oversiden av bilen, og
på høyre side er det en visning fra
fronten eller baksiden, avhengig av
hvilket gir som er aktivert. Parkerings‐
følerne kompletterer informasjonen i
visningen.
Koble inn Panoramavisningssystemet kan akti‐
veres ved å berøre d i informasjons‐
displayet. Det kan være nødvendig å
gå til neste side i startmenyen for å
finne dette.
Funksjonalitet
Visning bak
Visning bak viser et bilde av området
bak bilen på høyre del av skjermen
når reversgiret er lagt inn eller ved å
berøre d først og deretter e.
En varseltrekant 9 kan vises på skjer‐
men når de bakre følerne i parke‐
ringsassistenten oppdager hindrin‐
ger. Denne trekanten endrer farge fra
gult til rødt og øker i størrelse jo
nærmere hindringen kommer.
Det tidligere innholdet i informasjons‐ displayet vises etter en kort forsin‐
kelse når bilen skifter gir ut av revers.
For å gå tilbake til den tidligere visnin‐
gen tidligere, trykkes kameraikonet i
informasjonsdisplayet. Ved kjøring
med høyere hastighet enn 11 km/t i et forovergir deaktiveres panoramasy‐
stemet også.
Surround-visning
Surround-visningen viser et bilde av
området rundt bilen sett ovenfra,
sammen med visningene fra kame‐
raene foran og bak i informasjonsdis‐
playet.Frontvisning
Frontvisningen viser et bilde av områ‐ det foran bilen på høyre del av skjer‐
men. Visningen blir vist når det skiftes
fra reversgir til et forovergir, eller når
d i informasjonsdisplayet berøres.
Frontvisningen viser også automatisk objekter som oppdages innenfor
30 cm. Frontvisningen blir bare vist
ved hastighet opptil 11 km/t i et
forovergir.
Utkobling Panoramavisningssystemet er deak‐tivert:
● kjøring med hastighet over 11 km/t
● trykk på (
Generell informasjon9 Advarsel
Panoramavisningssystemet skal
ikke erstatte førerens syn. Det
viser ikke barn, fotgjengere, sykli‐
ster, kryssende trafikk, dyr eller

Kjøring og bruk205andre gjenstander utenfor kame‐
raets visningsområde, f.eks.
under støtfangeren eller under
bilen.
Kjør ikke bilen eller parker bare
ved hjelp av panoramavisningssy‐
stemet.
Kontroller alltid omgivelsene rundt bilen før kjøring.9 Advarsel
Viste bilder kan være lenger borte
eller nærmere enn de ser ut. Det
viste området er begrenset og
gjenstander som finnes i nærhe‐
ten av støtfangerens ender eller
under støtfangeren vises ikke på
skjermen.
9 Advarsel
Kameraene for panoramavis‐
ningssystemet har blindsoner og
viser ikke alle gjenstander i
nærheten av bilens kanter. Fell‐
bare sidespeil som ikke er i posi‐
sjon, viser ikke panoramavisnin‐
gen korrekt.Blindsoner er representert som
lukkede områder i belysningen.
Mørke områder viser bildene i pano‐
ramavisningssystemet.
SystembegrensingerMerk
For optimal drift av systemet er det
viktig alltid å holde kameralinsene
i frontgrillen, husene på sidespei‐ lene og i bakluken mellom skiltly‐
sene rene. Rengjør linsene med
vann og tørk av med en myk klut.
Ikke rengjør linsene med dampva‐ sker eller høytrykksspyler.
Panoramavisningssystemet fungerer
ikke alltid bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Ved kjøring om natten.
● Været begrenser sikten, som i tåke, regn eller snø.

206Kjøring og bruk● Kameralinsene er blokkert avsnø, is, slaps, søle, skitt.
● Bilen sleper en tilhenger.
● Bilen har vært ute for en ulykke. ● Det oppstår ekstreme temperatu‐
rendringer.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på informa‐
sjonsdisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets og parkerings‐
radarfølerne synsfelt ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Kjør ikke bilen bakover eller parker bare ved hjelp av kameraet bak.
Kontroller alltid omgivelsene rundt bilen før kjøring.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
Kameraet er montert mellom skiltly‐
sene.
Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Siktelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på en meter som
vises på bildet for å definere avstan‐
den til viste objekter.
Kursen til bilen vises i samsvar med
styrevinkelen.
Varselssymboler
Varselssymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐ ringsradarfølerne bak.
I tillegg vises 9 i den øverste linjen i
informasjonsdisplayet med advarsel
om å kontrollere bilens omgivelser.

Kjøring og bruk207UtkoblingKameraet slås av når en viss hastig‐
het forover overskrides eller hvis
revers ikke blir aktivert på ca.
10 sekunder.
Deaktivering av hjelpelinjer og
varselsymboler
Multimedia Navi: Aktivering eller
deaktivering av visuelle hjelpelinjer
og varselsymboler kan endres med
berøringsknapper i nedre del av
displayet.
Multimedia / Multimedia Navi Pro:
Aktivering eller deaktivering av
visuelle hjelpelinjer og varselsymbo‐
ler kan endres i Innstillinger-menyen i informasjonsdisplayet. Velg aktuell
innstilling i Innstillinger I Bakkamera .
Informasjonsdisplay 3 114.
Personlig tilpasning av bilen 3 119.
Systembegrensinger
Ryggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Ved kjøring om natten.
● Været begrenser sikten, som i tåke, regn eller snø.
● Kameralinsene er blokkert av snø, is, slaps, søle, skitt. Rengjørlinsen, skyll med vann og tørk av
med en myk klut.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.
Feilmeldinger vises med en 9 i
øverste linje i informasjonsdisplayet.Varsling for kryssende
trafikk bak
I tillegg til bakovervendt kamera
3 206 varsler varsling for kryssende
trafikk bak for kryssende trafikk fra
venstre eller høyre side ved kjøring
bakover. Når kryssende trafikk regi‐
streres og kameraet bak er aktivert,
vises en varseltrekant med retningspil
K i informasjonsdisplayet, denne
viser retningen til trafikken. Videre vil
det høres tre pip fra høyttaleren på den aktuelle siden.
Radar-avstandsfølerne er plassert i
bakre støtfanger.

208Kjøring og bruk9Advarsel
Varsling for kryssende trafikk bak
erstatter ikke førerens syn. Merk at gjenstander som er utenfor
følerne, dvs. under støtfangeren
eller under bilen, ikke vises.
Fotgjengere, barn og dyr registre‐
res ikke.
Ikke rygg bilen bare ved å se på informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Varsling for kryssende trafikk bak
aktivert sammen med bakovervendt
kamera når reversgir er lagt inn.
Registreringssoner
Systemfølerne dekker en sone på
omtrent 20 m med 90° mot venstre og
høyre bak bilen. Varsling om krys‐ sende trafikk bak er aktiv inntil
10 km/t og varsler om kryssende
kjøretøy som beveger seg med
hastighet på opptil 36 km/t.
Utkobling
Varsling for kryssende trafikk bak er
deaktivert sammen med bakover‐
vendt kamera når en bestemt hastig‐
het forover overskrides eller hvis reversgiret ikke er lagt inn i omtrent10 sekunder.
Aktivering eller deaktivering av vars‐
ling for kryssende trafikk bak kan stil‐ les inn i bilens meny for personlige
innstillinger i informasjonsdisplayet.
Personlig tilpasning av bilen 3 119.
Informasjonsdisplay 3 114.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Systembegrensinger
Systemet vil kanskje ikke virke korrekt når:
● is, snø, søle, etiketter, magneter,
metallplater eller annet som
dekker til følerne
● kjøring i kraftig regn
● bilen har vært utsatt for en ulykke
eller området rundt registrerings‐
følerne er skadet eller ikke riktig
reparert
● det oppstår ekstreme temperatu‐
rendringer
● bilen trekker en tilhenger
