Page 231 of 311

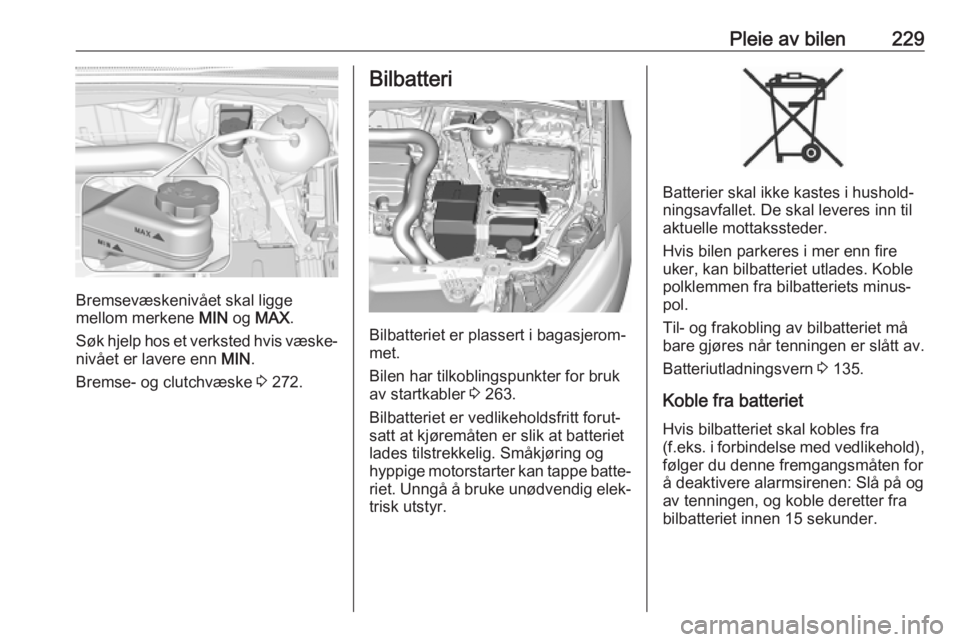

Pleie av bilen229
Bremsevæskenivået skal ligge
mellom merkene MIN og MAX .
Søk hjelp hos et verksted hvis væske‐ nivået er lavere enn MIN.
Bremse- og clutchvæske 3 272.
Bilbatteri
Bilbatteriet er plassert i bagasjerom‐
met.
Bilen har tilkoblingspunkter for bruk
av startkabler 3 263.
Bilbatteriet er vedlikeholdsfritt forut‐ satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe batte‐
riet. Unngå å bruke unødvendig elek‐ trisk utstyr.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn fire
uker, kan bilbatteriet utlades. Koble
polklemmen fra bilbatteriets minus‐
pol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Batteriutladningsvern 3 135.
Koble fra batteriet
Hvis bilbatteriet skal kobles fra
(f.eks. i forbindelse med vedlikehold),
følger du denne fremgangsmåten for å deaktivere alarmsirenen: Slå på og
av tenningen, og koble deretter fra
bilbatteriet innen 15 sekunder.
Page 232 of 311

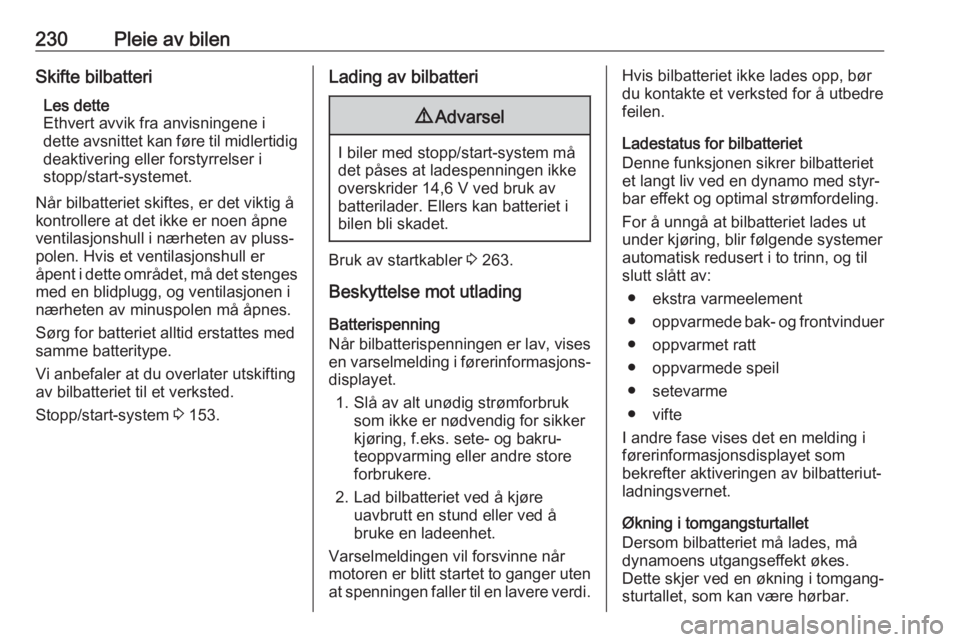

230Pleie av bilenSkifte bilbatteriLes dette
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig deaktivering eller forstyrrelser i
stopp/start-systemet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges
med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
Sørg for batteriet alltid erstattes med samme batteritype.
Vi anbefaler at du overlater utskifting
av bilbatteriet til et verksted.
Stopp/start-system 3 153.Lading av bilbatteri9 Advarsel
I biler med stopp/start-system må
det påses at ladespenningen ikke
overskrider 14,6 V ved bruk av
batterilader. Ellers kan batteriet i
bilen bli skadet.
Bruk av startkabler 3 263.
Beskyttelse mot utlading Batterispenning
Når bilbatterispenningen er lav, vises
en varselmelding i førerinformasjons‐
displayet.
1. Slå av alt unødig strømforbruk som ikke er nødvendig for sikker
kjøring, f.eks. sete- og bakru‐
teoppvarming eller andre store
forbrukere.
2. Lad bilbatteriet ved å kjøre uavbrutt en stund eller ved å
bruke en ladeenhet.
Varselmeldingen vil forsvinne når
motoren er blitt startet to ganger uten at spenningen faller til en lavere verdi.
Hvis bilbatteriet ikke lades opp, bør
du kontakte et verksted for å utbedre
feilen.
Ladestatus for bilbatteriet
Denne funksjonen sikrer bilbatteriet
et langt liv ved en dynamo med styr‐
bar effekt og optimal strømfordeling.
For å unngå at bilbatteriet lades ut
under kjøring, blir følgende systemer
automatisk redusert i to trinn, og til
slutt slått av:
● ekstra varmeelement
● oppvarmede bak- og frontvinduer
● oppvarmet ratt
● oppvarmede speil
● setevarme
● vifte
I andre fase vises det en melding i
førerinformasjonsdisplayet som
bekrefter aktiveringen av bilbatteriut‐ ladningsvernet.
Økning i tomgangsturtallet
Dersom bilbatteriet må lades, må
dynamoens utgangseffekt økes.
Dette skjer ved en økning i tomgang‐
sturtallet, som kan være hørbar.
Page 233 of 311

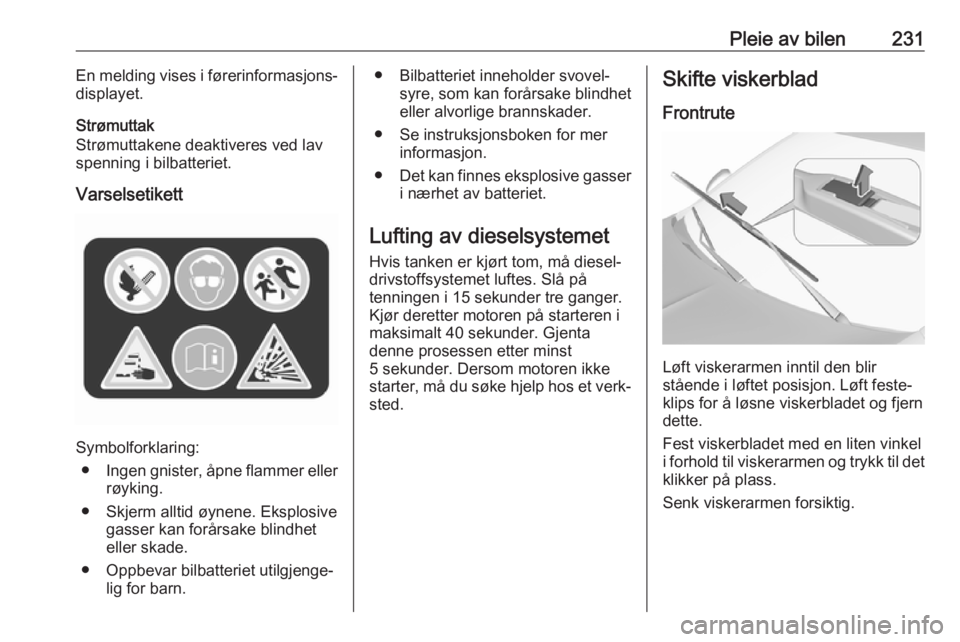

Pleie av bilen231En melding vises i førerinformasjons‐
displayet.
Strømuttak
Strømuttakene deaktiveres ved lav
spenning i bilbatteriet.
Varselsetikett
Symbolforklaring: ● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindheteller skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐syre, som kan forårsake blindheteller alvorlige brannskader.
● Se instruksjonsboken for mer informasjon.
● Det kan finnes eksplosive gasser
i nærhet av batteriet.
Lufting av dieselsystemet Hvis tanken er kjørt tom, må diesel‐
drivstoffsystemet luftes. Slå på
tenningen i 15 sekunder tre ganger.
Kjør deretter motoren på starteren i
maksimalt 40 sekunder. Gjenta
denne prosessen etter minst
5 sekunder. Dersom motoren ikke
starter, må du søke hjelp hos et verk‐
sted.Skifte viskerblad
Frontrute
Løft viskerarmen inntil den blir
stående i løftet posisjon. Løft feste‐
klips for å løsne viskerbladet og fjern
dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Page 234 of 311

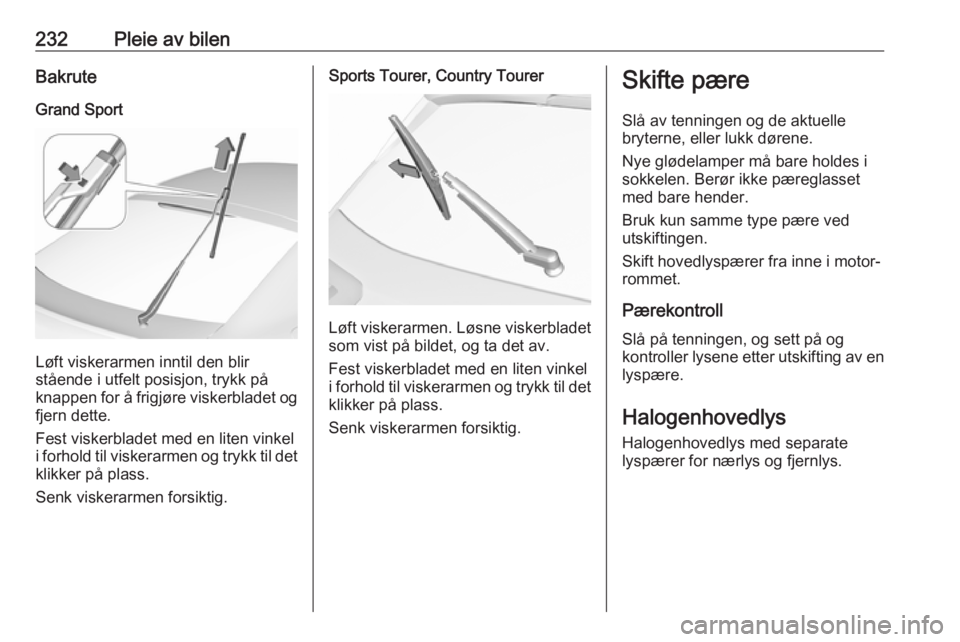

232Pleie av bilenBakrute
Grand Sport
Løft viskerarmen inntil den blir
stående i utfelt posisjon, trykk på
knappen for å frigjøre viskerbladet og fjern dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Sports Tourer, Country Tourer
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor‐
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en lyspære.
Halogenhovedlys Halogenhovedlys med separate
lyspærer for nærlys og fjernlys.
Page 235 of 311

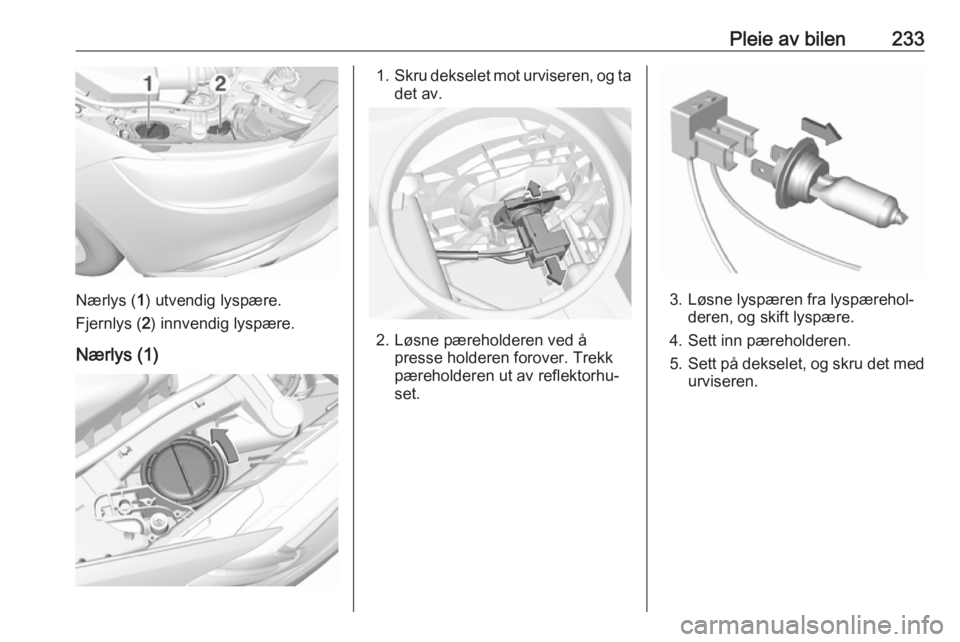

Pleie av bilen233
Nærlys (1) utvendig lyspære.
Fjernlys ( 2) innvendig lyspære.
Nærlys (1)
1. Skru dekselet mot urviseren, og ta
det av.
2. Løsne pæreholderen ved å presse holderen forover. Trekk
pæreholderen ut av reflektorhu‐
set.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn pæreholderen.
5. Sett på dekselet, og skru det med
urviseren.
Page 236 of 311

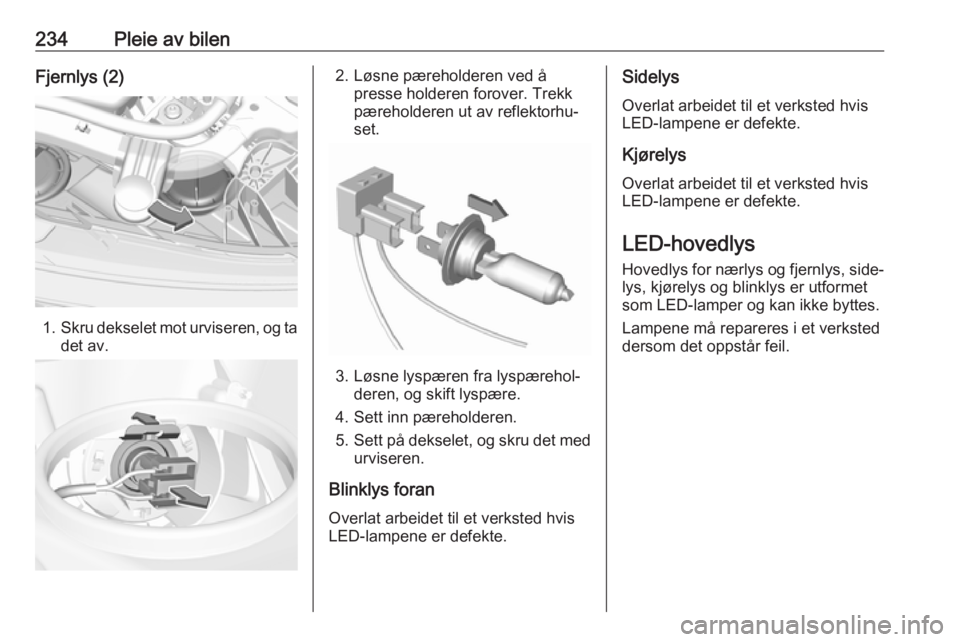

234Pleie av bilenFjernlys (2)
1.Skru dekselet mot urviseren, og ta
det av.
2. Løsne pæreholderen ved å presse holderen forover. Trekk
pæreholderen ut av reflektorhu‐
set.
3. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
4. Sett inn pæreholderen.
5. Sett på dekselet, og skru det med
urviseren.
Blinklys foran
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Sidelys
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Kjørelys Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformetsom LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.
Page 237 of 311

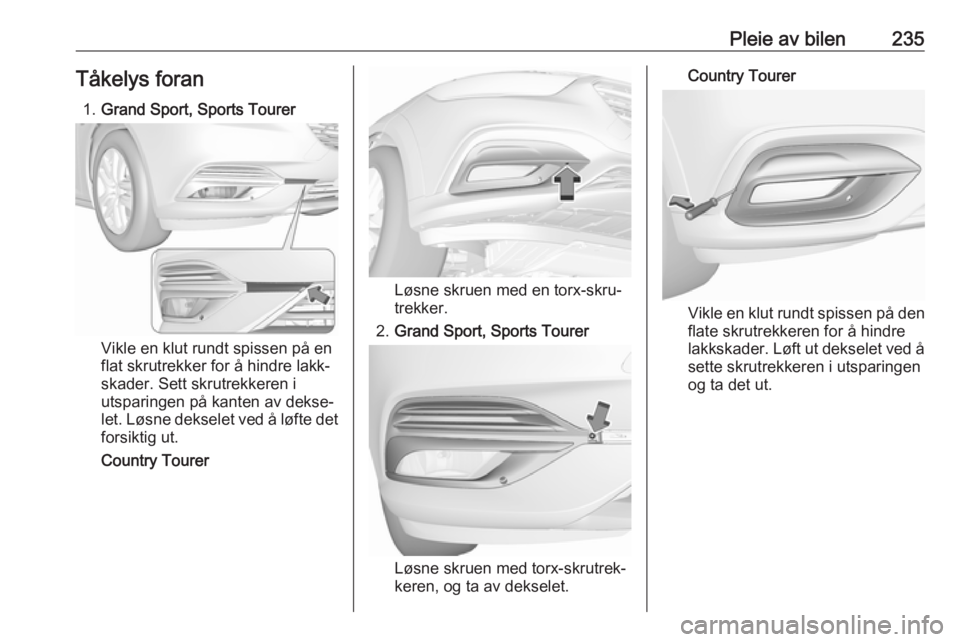

Pleie av bilen235Tåkelys foran1. Grand Sport, Sports Tourer
Vikle en klut rundt spissen på en
flat skrutrekker for å hindre lakk‐
skader. Sett skrutrekkeren i
utsparingen på kanten av dekse‐
let. Løsne dekselet ved å løfte det
forsiktig ut.
Country Tourer
Løsne skruen med en torx-skru‐
trekker.
2. Grand Sport, Sports Tourer
Løsne skruen med torx-skrutrek‐
keren, og ta av dekselet.
Country Tourer
Vikle en klut rundt spissen på den
flate skrutrekkeren for å hindre
lakkskader. Løft ut dekselet ved å sette skrutrekkeren i utsparingen
og ta det ut.
Page 238 of 311

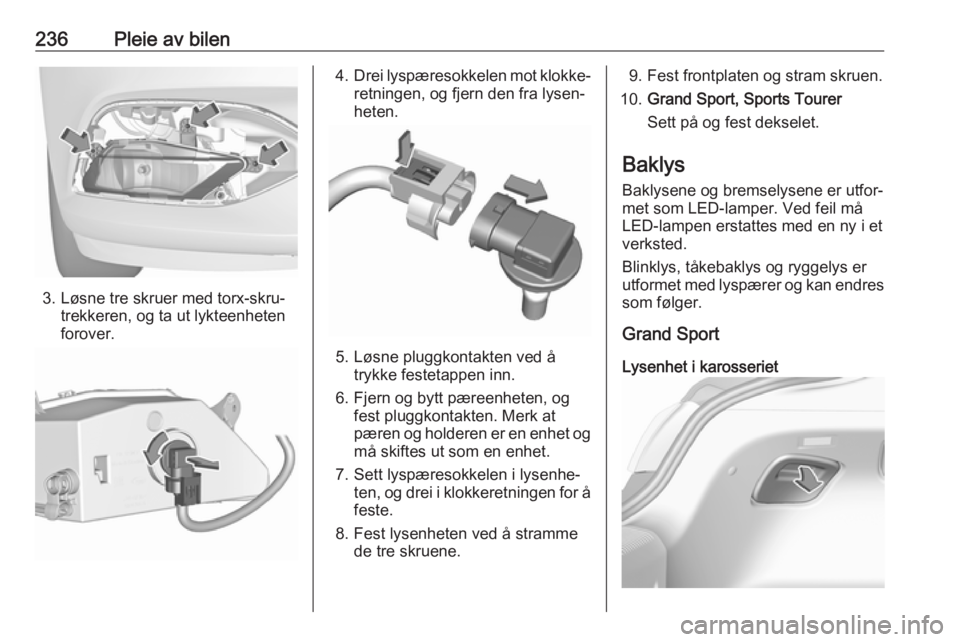

236Pleie av bilen
3. Løsne tre skruer med torx-skru‐trekkeren, og ta ut lykteenheten
forover.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
5. Løsne pluggkontakten ved å trykke festetappen inn.
6. Fjern og bytt pæreenheten, og fest pluggkontakten. Merk at
pæren og holderen er en enhet og
må skiftes ut som en enhet.
7. Sett lyspæresokkelen i lysenhe‐ ten, og drei i klokkeretningen for å
feste.
8. Fest lysenheten ved å stramme de tre skruene.
9. Fest frontplaten og stram skruen.
10. Grand Sport, Sports Tourer
Sett på og fest dekselet.
Baklys Baklysene og bremselysene er utfor‐
met som LED-lamper. Ved feil må
LED-lampen erstattes med en ny i et
verksted.
Blinklys, tåkebaklys og ryggelys er
utformet med lyspærer og kan endres
som følger.
Grand Sport
Lysenhet i karosseriet

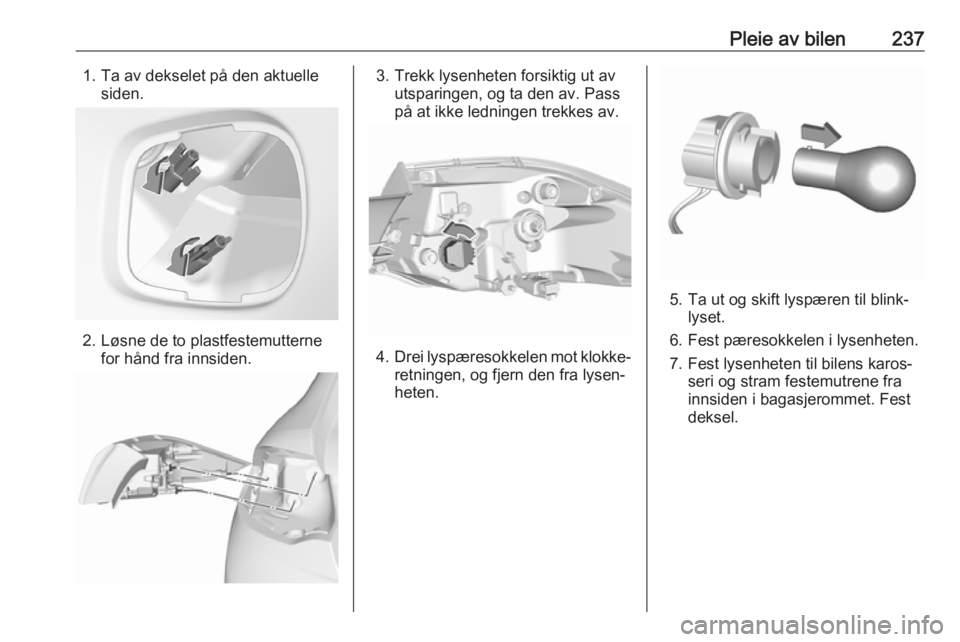

Page 239 of 311

Pleie av bilen2371. Ta av dekselet på den aktuellesiden.
2. Løsne de to plastfestemutternefor hånd fra innsiden.
3. Trekk lysenheten forsiktig ut avutsparingen, og ta den av. Pass
på at ikke ledningen trekkes av.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
5. Ta ut og skift lyspæren til blink‐ lyset.
6. Fest pæresokkelen i lysenheten.
7. Fest lysenheten til bilens karos‐ seri og stram festemutrene fra
innsiden i bagasjerommet. Fest
deksel.

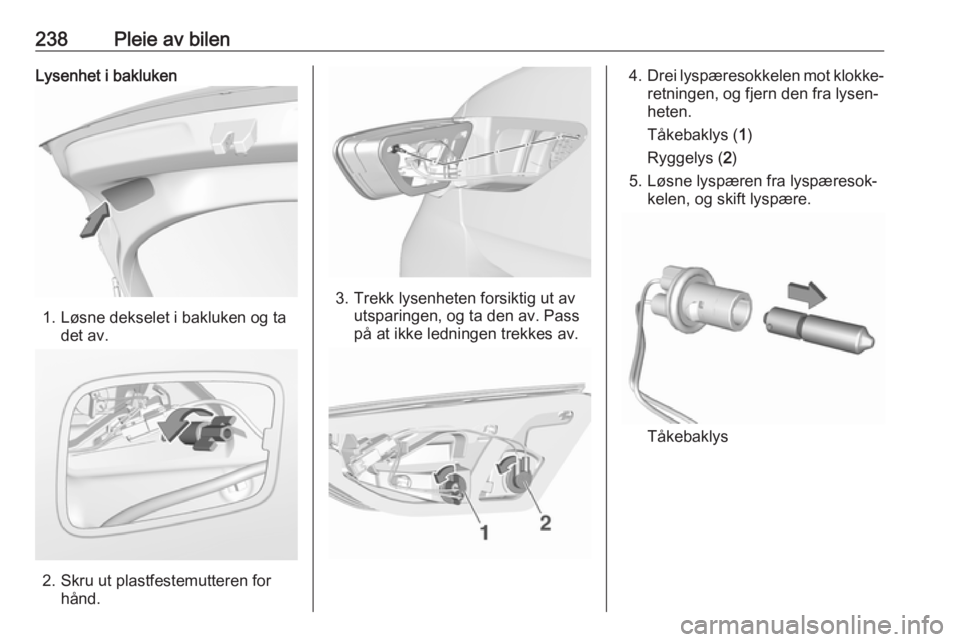

Page 240 of 311

238Pleie av bilenLysenhet i bakluken
1. Løsne dekselet i bakluken og tadet av.
2. Skru ut plastfestemutteren forhånd.
3. Trekk lysenheten forsiktig ut avutsparingen, og ta den av. Pass
på at ikke ledningen trekkes av.
4. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
Tåkebaklys ( 1)
Ryggelys ( 2)
5. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
Tåkebaklys
