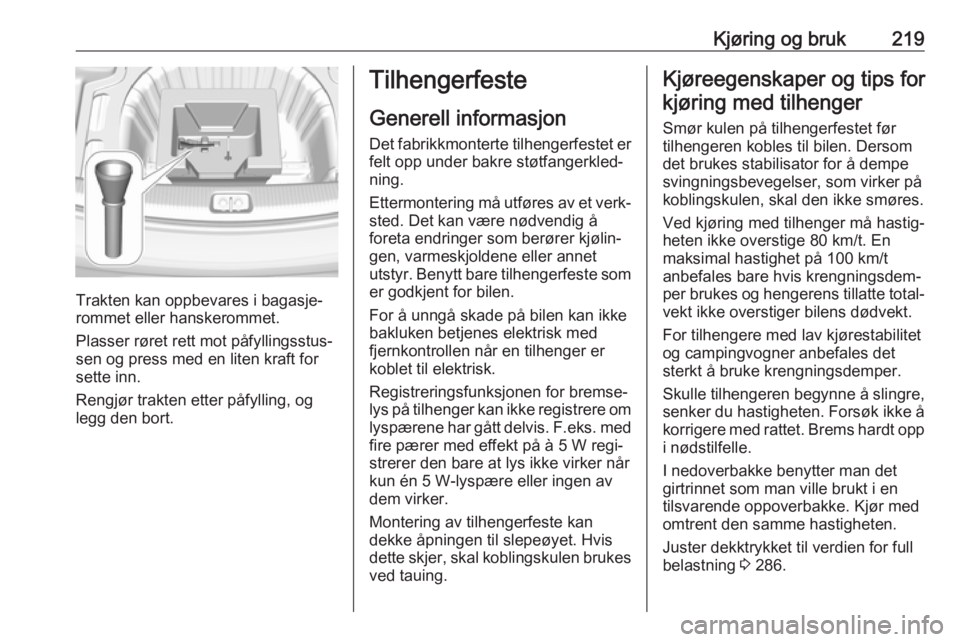

Kjøring og bruk219
Trakten kan oppbevares i bagasje‐
rommet eller hanskerommet.
Plasser røret rett mot påfyllingsstus‐
sen og press med en liten kraft for
sette inn.
Rengjør trakten etter påfylling, og
legg den bort.
Tilhengerfeste
Generell informasjon
Det fabrikkmonterte tilhengerfestet er
felt opp under bakre støtfangerkled‐
ning.
Ettermontering må utføres av et verk‐
sted. Det kan være nødvendig å
foreta endringer som berører kjølin‐
gen, varmeskjoldene eller annet
utstyr. Benytt bare tilhengerfeste som er godkjent for bilen.
For å unngå skade på bilen kan ikke
bakluken betjenes elektrisk med
fjernkontrollen når en tilhenger er
koblet til elektrisk.
Registreringsfunksjonen for bremse‐
lys på tilhenger kan ikke registrere om lyspærene har gått delvis. F.eks. medfire pærer med effekt på à 5 W regi‐
strerer den bare at lys ikke virker når
kun én 5 W-lyspære eller ingen av
dem virker.
Montering av tilhengerfeste kan
dekke åpningen til slepeøyet. Hvis
dette skjer, skal koblingskulen brukes
ved tauing.Kjøreegenskaper og tips for
kjøring med tilhenger
Smør kulen på tilhengerfestet før
tilhengeren kobles til bilen. Dersom
det brukes stabilisator for å dempe
svingningsbevegelser, som virker på
koblingskulen, skal den ikke smøres.
Ved kjøring med tilhenger må hastig‐
heten ikke overstige 80 km/t. En
maksimal hastighet på 100 km/t
anbefales bare hvis krengningsdem‐
per brukes og hengerens tillatte total‐
vekt ikke overstiger bilens dødvekt.
For tilhengere med lav kjørestabilitet
og campingvogner anbefales det
sterkt å bruke krengningsdemper.
Skulle tilhengeren begynne å slingre, senker du hastigheten. Forsøk ikke å korrigere med rattet. Brems hardt opp
i nødstilfelle.
I nedoverbakke benytter man det
girtrinnet som man ville brukt i en
tilsvarende oppoverbakke. Kjør med
omtrent den samme hastigheten.
Juster dekktrykket til verdien for full
belastning 3 286.
Page 222 of 311

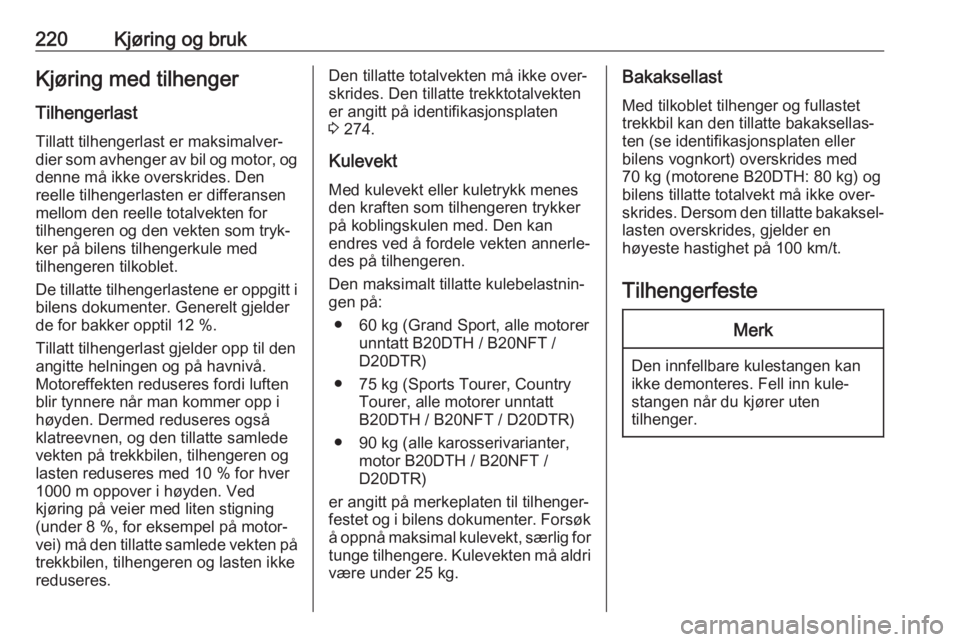

220Kjøring og brukKjøring med tilhenger
Tilhengerlast
Tillatt tilhengerlast er maksimalver‐
dier som avhenger av bil og motor, og denne må ikke overskrides. Den
reelle tilhengerlasten er differansen
mellom den reelle totalvekten for
tilhengeren og den vekten som tryk‐
ker på bilens tilhengerkule med
tilhengeren tilkoblet.
De tillatte tilhengerlastene er oppgitt i
bilens dokumenter. Generelt gjelder
de for bakker opptil 12 %.
Tillatt tilhengerlast gjelder opp til den
angitte helningen og på havnivå.
Motoreffekten reduseres fordi luften
blir tynnere når man kommer opp i
høyden. Dermed reduseres også
klatreevnen, og den tillatte samlede vekten på trekkbilen, tilhengeren og
lasten reduseres med 10 % for hver
1000 m oppover i høyden. Ved
kjøring på veier med liten stigning
(under 8 %, for eksempel på motor‐
vei) må den tillatte samlede vekten på trekkbilen, tilhengeren og lasten ikke
reduseres.Den tillatte totalvekten må ikke over‐
skrides. Den tillatte trekktotalvekten
er angitt på identifikasjonsplaten
3 274.
Kulevekt Med kulevekt eller kuletrykk menes
den kraften som tilhengeren trykker
på koblingskulen med. Den kan
endres ved å fordele vekten annerle‐ des på tilhengeren.
Den maksimalt tillatte kulebelastnin‐
gen på:
● 60 kg (Grand Sport, alle motorer unntatt B20DTH / B20NFT /
D20DTR)
● 75 kg (Sports Tourer, Country Tourer, alle motorer unntatt
B20DTH / B20NFT / D20DTR)
● 90 kg (alle karosserivarianter, motor B20DTH / B20NFT /
D20DTR)
er angitt på merkeplaten til tilhenger‐
festet og i bilens dokumenter. Forsøk å oppnå maksimal kulevekt, særlig fortunge tilhengere. Kulevekten må aldri
være under 25 kg.Bakaksellast
Med tilkoblet tilhenger og fullastet
trekkbil kan den tillatte bakaksellas‐
ten (se identifikasjonsplaten eller
bilens vognkort) overskrides med
70 kg (motorene B20DTH: 80 kg) og
bilens tillatte totalvekt må ikke over‐
skrides. Dersom den tillatte bakaksel‐ lasten overskrides, gjelder en
høyeste hastighet på 100 km/t.
TilhengerfesteMerk
Den innfellbare kulestangen kan
ikke demonteres. Fell inn kule‐
stangen når du kjører uten
tilhenger.
Page 223 of 311

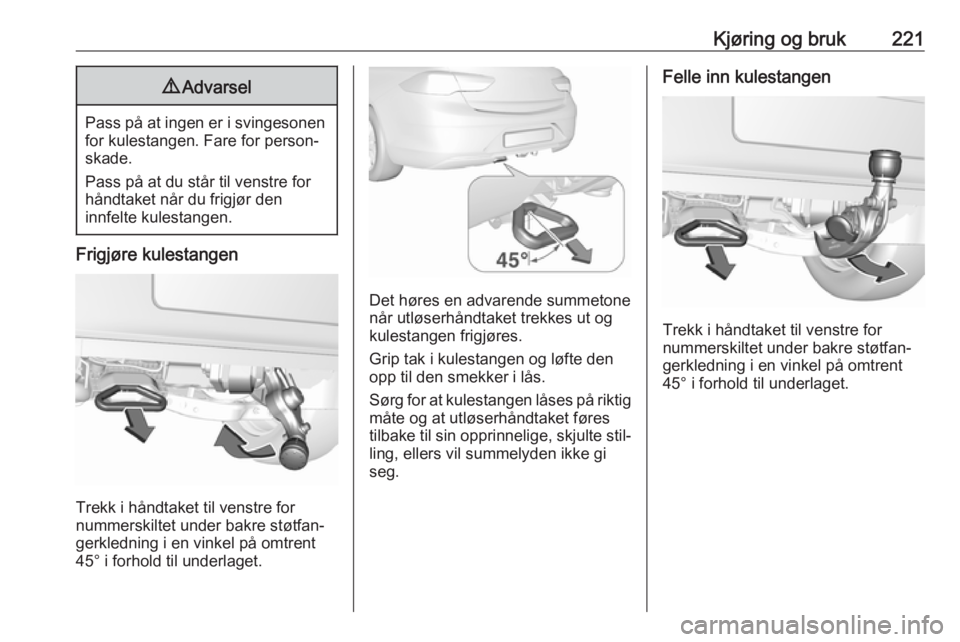

Kjøring og bruk2219Advarsel
Pass på at ingen er i svingesonen
for kulestangen. Fare for person‐
skade.
Pass på at du står til venstre for
håndtaket når du frigjør den
innfelte kulestangen.
Frigjøre kulestangen
Trekk i håndtaket til venstre for
nummerskiltet under bakre støtfan‐
gerkledning i en vinkel på omtrent
45° i forhold til underlaget.
Det høres en advarende summetone når utløserhåndtaket trekkes ut og
kulestangen frigjøres.
Grip tak i kulestangen og løfte den opp til den smekker i lås.
Sørg for at kulestangen låses på riktig
måte og at utløserhåndtaket føres
tilbake til sin opprinnelige, skjulte stil‐ ling, ellers vil summelyden ikke gi
seg.
Felle inn kulestangen
Trekk i håndtaket til venstre for
nummerskiltet under bakre støtfan‐
gerkledning i en vinkel på omtrent
45° i forhold til underlaget.
Page 224 of 311

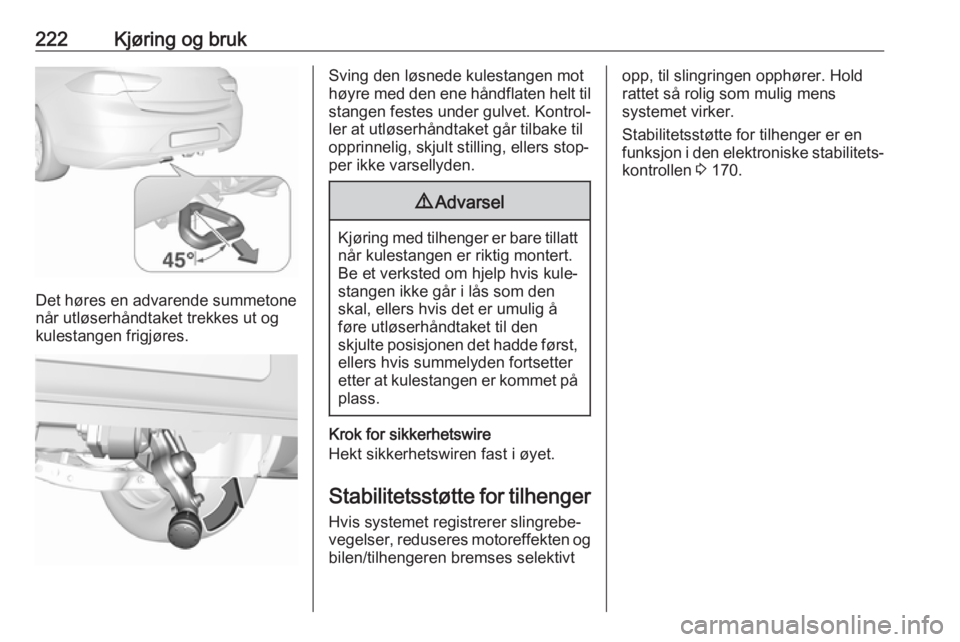

222Kjøring og bruk
Det høres en advarende summetone
når utløserhåndtaket trekkes ut og
kulestangen frigjøres.
Sving den løsnede kulestangen mot
høyre med den ene håndflaten helt til stangen festes under gulvet. Kontrol‐
ler at utløserhåndtaket går tilbake til
opprinnelig, skjult stilling, ellers stop‐
per ikke varsellyden.9 Advarsel
Kjøring med tilhenger er bare tillatt
når kulestangen er riktig montert.
Be et verksted om hjelp hvis kule‐
stangen ikke går i lås som den
skal, ellers hvis det er umulig å
føre utløserhåndtaket til den
skjulte posisjonen det hadde først,
ellers hvis summelyden fortsetter
etter at kulestangen er kommet på plass.
Krok for sikkerhetswire
Hekt sikkerhetswiren fast i øyet.
Stabilitetsstøtte for tilhenger
Hvis systemet registrerer slingrebe‐
vegelser, reduseres motoreffekten og bilen/tilhengeren bremses selektivt
opp, til slingringen opphører. Hold
rattet så rolig som mulig mens
systemet virker.
Stabilitetsstøtte for tilhenger er en
funksjon i den elektroniske stabilitets‐
kontrollen 3 170.
Page 225 of 311

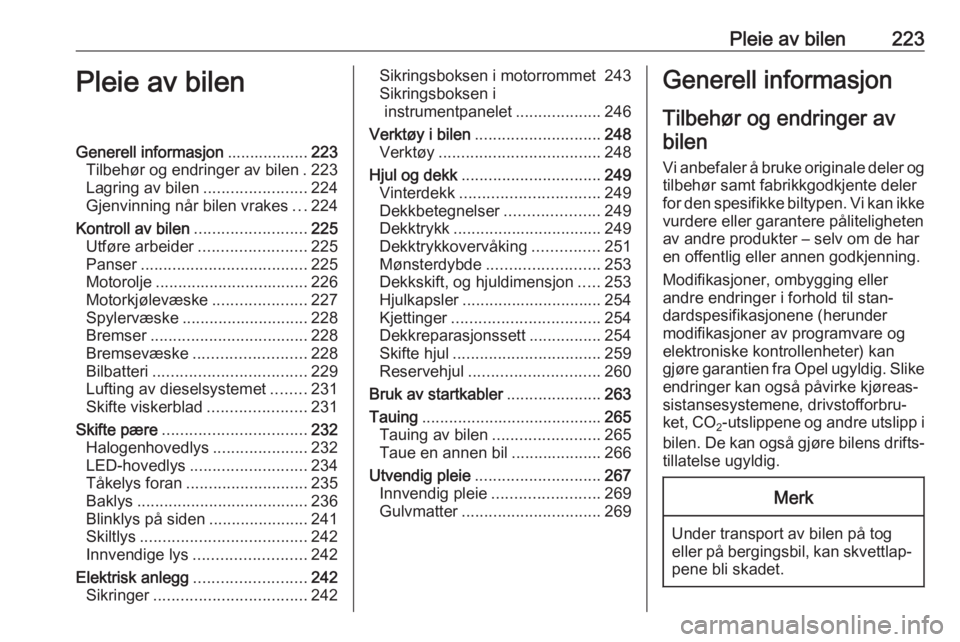

Pleie av bilen223Pleie av bilenGenerell informasjon..................223
Tilbehør og endringer av bilen . 223
Lagring av bilen .......................224
Gjenvinning når bilen vrakes ...224
Kontroll av bilen .........................225
Utføre arbeider ........................ 225
Panser ..................................... 225
Motorolje .................................. 226
Motorkjølevæske .....................227
Spylervæske ............................ 228
Bremser ................................... 228
Bremsevæske ......................... 228
Bilbatteri .................................. 229
Lufting av dieselsystemet ........231
Skifte viskerblad ......................231
Skifte pære ................................ 232
Halogenhovedlys .....................232
LED-hovedlys .......................... 234
Tåkelys foran ........................... 235
Baklys ...................................... 236
Blinklys på siden ......................241
Skiltlys ..................................... 242
Innvendige lys ......................... 242
Elektrisk anlegg ......................... 242
Sikringer .................................. 242Sikringsboksen i motorrommet 243
Sikringsboksen i instrumentpanelet ...................246
Verktøy i bilen ............................ 248
Verktøy .................................... 248
Hjul og dekk ............................... 249
Vinterdekk ............................... 249
Dekkbetegnelser .....................249
Dekktrykk ................................. 249
Dekktrykkovervåking ...............251
Mønsterdybde ......................... 253
Dekkskift, og hjuldimensjon .....253
Hjulkapsler ............................... 254
Kjettinger ................................. 254
Dekkreparasjonssett ................254
Skifte hjul ................................. 259
Reservehjul ............................. 260
Bruk av startkabler .....................263
Tauing ........................................ 265
Tauing av bilen ........................ 265
Taue en annen bil ....................266
Utvendig pleie ............................ 267
Innvendig pleie ........................ 269
Gulvmatter ............................... 269Generell informasjon
Tilbehør og endringer avbilen
Vi anbefaler å bruke originale deler og tilbehør samt fabrikkgodkjente deler
for den spesifikke biltypen. Vi kan ikke
vurdere eller garantere påliteligheten
av andre produkter – selv om de har
en offentlig eller annen godkjenning.
Modifikasjoner, ombygging eller
andre endringer i forhold til stan‐
dardspesifikasjonene (herunder
modifikasjoner av programvare og
elektroniske kontrollenheter) kan
gjøre garantien fra Opel ugyldig. Slike
endringer kan også påvirke kjøreas‐
sistansesystemene, drivstofforbru‐
ket, CO 2-utslippene og andre utslipp i
bilen. De kan også gjøre bilens drifts‐ tillatelse ugyldig.Merk
Under transport av bilen på tog
eller på bergingsbil, kan skvettlap‐
pene bli skadet.
Page 226 of 311

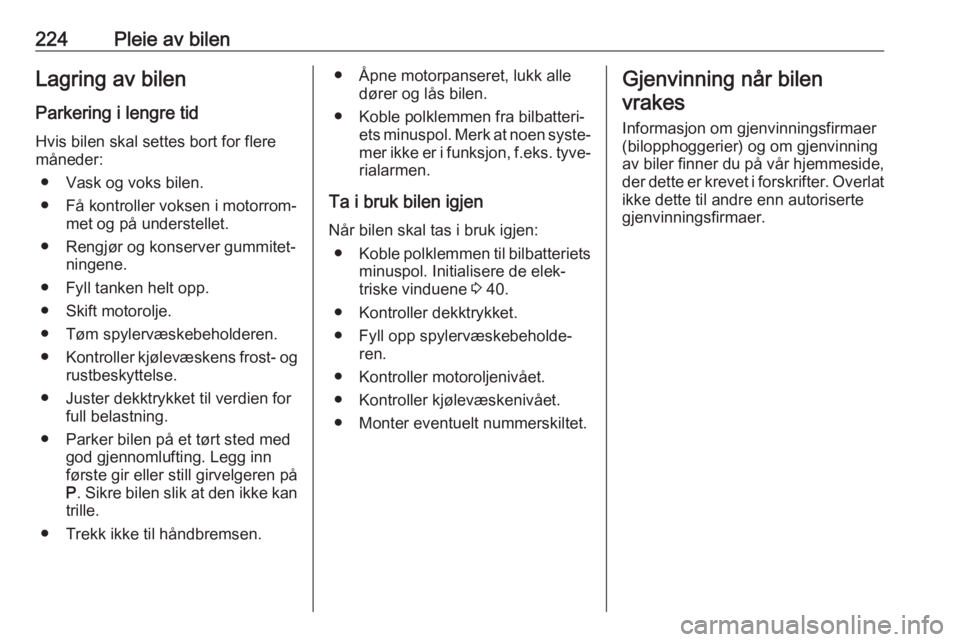

224Pleie av bilenLagring av bilen
Parkering i lengre tid
Hvis bilen skal settes bort for flere
måneder:
● Vask og voks bilen.
● Få kontroller voksen i motorrom‐ met og på understellet.
● Rengjør og konserver gummitet‐ ningene.
● Fyll tanken helt opp.
● Skift motorolje.
● Tøm spylervæskebeholderen.
● Kontroller kjølevæskens frost- og
rustbeskyttelse.
● Juster dekktrykket til verdien for full belastning.
● Parker bilen på et tørt sted med god gjennomlufting. Legg inn
første gir eller still girvelgeren på
P . Sikre bilen slik at den ikke kan
trille.
● Trekk ikke til håndbremsen.● Åpne motorpanseret, lukk alle dører og lås bilen.
● Koble polklemmen fra bilbatteri‐ ets minuspol. Merk at noen syste‐
mer ikke er i funksjon, f.eks. tyve‐ rialarmen.
Ta i bruk bilen igjen
Når bilen skal tas i bruk igjen: ● Koble polklemmen til bilbatteriets
minuspol. Initialisere de elek‐
triske vinduene 3 40.
● Kontroller dekktrykket.
● Fyll opp spylervæskebeholde‐ ren.
● Kontroller motoroljenivået.
● Kontroller kjølevæskenivået.
● Monter eventuelt nummerskiltet.Gjenvinning når bilen
vrakes
Informasjon om gjenvinningsfirmaer
(bilopphoggerier) og om gjenvinning av biler finner du på vår hjemmeside,
der dette er krevet i forskrifter. Overlat ikke dette til andre enn autoriserte
gjenvinningsfirmaer.
Page 227 of 311

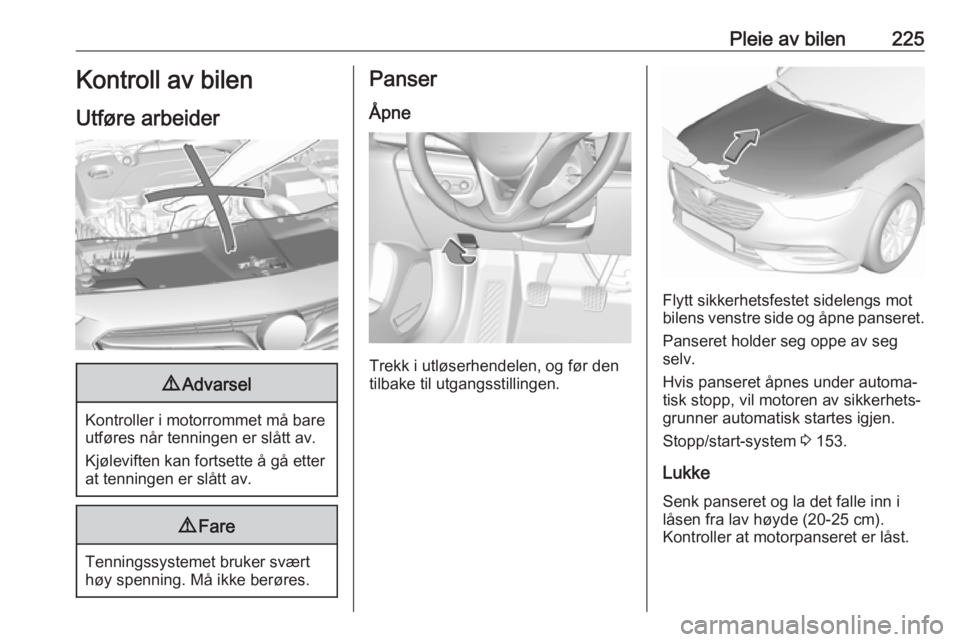

Pleie av bilen225Kontroll av bilen
Utføre arbeider9 Advarsel
Kontroller i motorrommet må bare
utføres når tenningen er slått av.
Kjøleviften kan fortsette å gå etter
at tenningen er slått av.
9 Fare
Tenningssystemet bruker svært
høy spenning. Må ikke berøres.
Panser
Åpne
Trekk i utløserhendelen, og før den
tilbake til utgangsstillingen.
Flytt sikkerhetsfestet sidelengs mot
bilens venstre side og åpne panseret.
Panseret holder seg oppe av seg
selv.
Hvis panseret åpnes under automa‐
tisk stopp, vil motoren av sikkerhets‐
grunner automatisk startes igjen.
Stopp/start-system 3 153.
Lukke
Senk panseret og la det falle inn i låsen fra lav høyde (20-25 cm). Kontroller at motorpanseret er låst.
Page 228 of 311

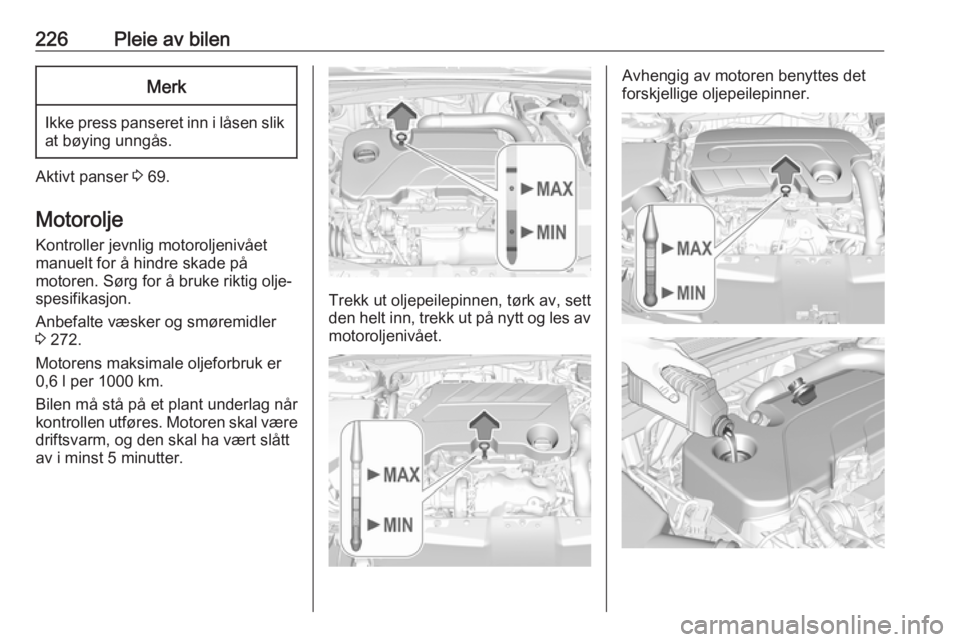

226Pleie av bilenMerk
Ikke press panseret inn i låsen slikat bøying unngås.
Aktivt panser 3 69.
Motorolje Kontroller jevnlig motoroljenivået
manuelt for å hindre skade på
motoren. Sørg for å bruke riktig olje‐
spesifikasjon.
Anbefalte væsker og smøremidler
3 272.
Motorens maksimale oljeforbruk er
0,6 l per 1000 km.
Bilen må stå på et plant underlag når kontrollen utføres. Motoren skal være
driftsvarm, og den skal ha vært slått
av i minst 5 minutter.
Trekk ut oljepeilepinnen, tørk av, sett
den helt inn, trekk ut på nytt og les av
motoroljenivået.
Avhengig av motoren benyttes det
forskjellige oljepeilepinner.
Page 229 of 311

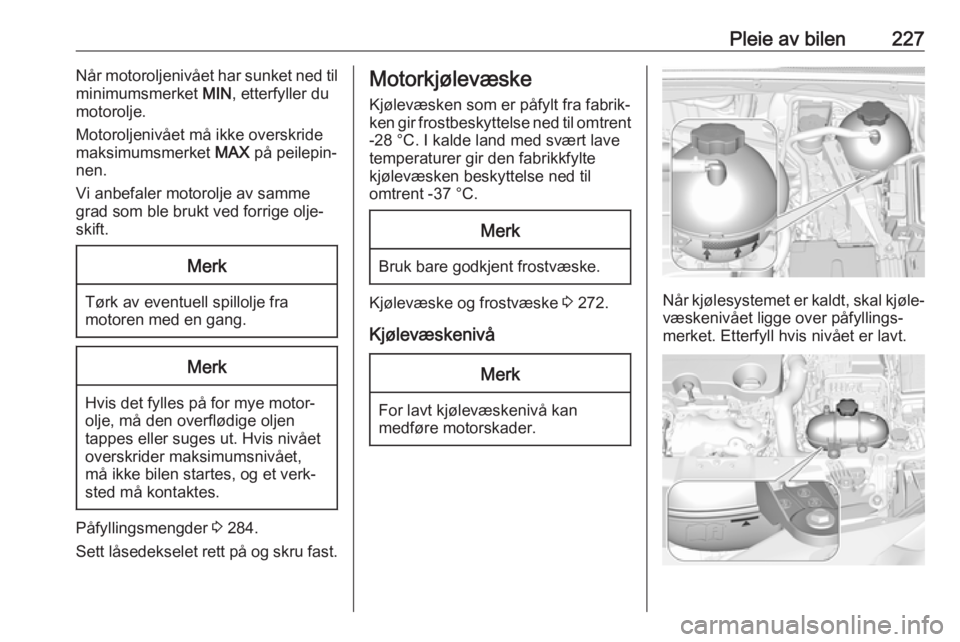

Pleie av bilen227Når motoroljenivået har sunket ned til
minimumsmerket MIN, etterfyller du
motorolje.
Motoroljenivået må ikke overskride
maksimumsmerket MAX på peilepin‐
nen.
Vi anbefaler motorolje av samme
grad som ble brukt ved forrige olje‐
skift.Merk
Tørk av eventuell spillolje fra
motoren med en gang.
Merk
Hvis det fylles på for mye motor‐
olje, må den overflødige oljen
tappes eller suges ut. Hvis nivået
overskrider maksimumsnivået,
må ikke bilen startes, og et verk‐ sted må kontaktes.
Påfyllingsmengder 3 284.
Sett låsedekselet rett på og skru fast.
Motorkjølevæske
Kjølevæsken som er påfylt fra fabrik‐
ken gir frostbeskyttelse ned til omtrent -28 °C. I kalde land med svært lave
temperaturer gir den fabrikkfylte
kjølevæsken beskyttelse ned til
omtrent -37 °C.Merk
Bruk bare godkjent frostvæske.
Kjølevæske og frostvæske 3 272.
Kjølevæskenivå
Merk
For lavt kjølevæskenivå kan
medføre motorskader.
Når kjølesystemet er kaldt, skal kjøle‐ væskenivået ligge over påfyllings‐
merket. Etterfyll hvis nivået er lavt.
Page 230 of 311

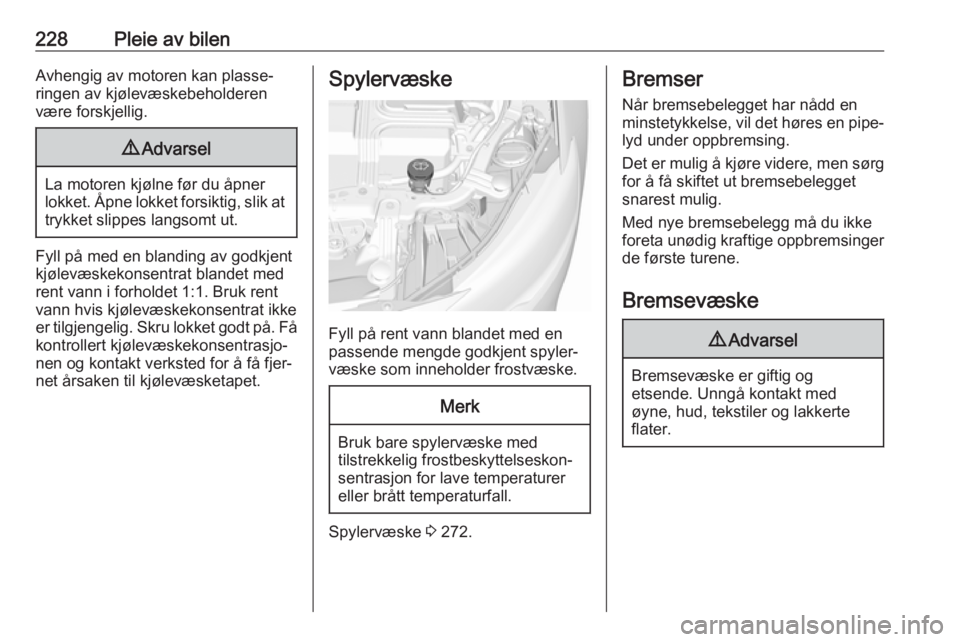

228Pleie av bilenAvhengig av motoren kan plasse‐
ringen av kjølevæskebeholderen
være forskjellig.9 Advarsel
La motoren kjølne før du åpner
lokket. Åpne lokket forsiktig, slik at trykket slippes langsomt ut.
Fyll på med en blanding av godkjentkjølevæskekonsentrat blandet med
rent vann i forholdet 1:1. Bruk rent
vann hvis kjølevæskekonsentrat ikke
er tilgjengelig. Skru lokket godt på. Få kontrollert kjølevæskekonsentrasjo‐
nen og kontakt verksted for å få fjer‐
net årsaken til kjølevæsketapet.
Spylervæske
Fyll på rent vann blandet med en
passende mengde godkjent spyler‐
væske som inneholder frostvæske.
Merk
Bruk bare spylervæske med
tilstrekkelig frostbeskyttelseskon‐ sentrasjon for lave temperaturer
eller brått temperaturfall.
Spylervæske 3 272.
Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en pipe‐ lyd under oppbremsing.
Det er mulig å kjøre videre, men sørg for å få skiftet ut bremsebelegget
snarest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbremsinger
de første turene.
Bremsevæske9 Advarsel
Bremsevæske er giftig og
etsende. Unngå kontakt med
øyne, hud, tekstiler og lakkerte
flater.
