OPEL INSIGNIA BREAK 2020 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2020, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2020Pages: 345, tamaño PDF: 9.42 MB
Page 251 of 345

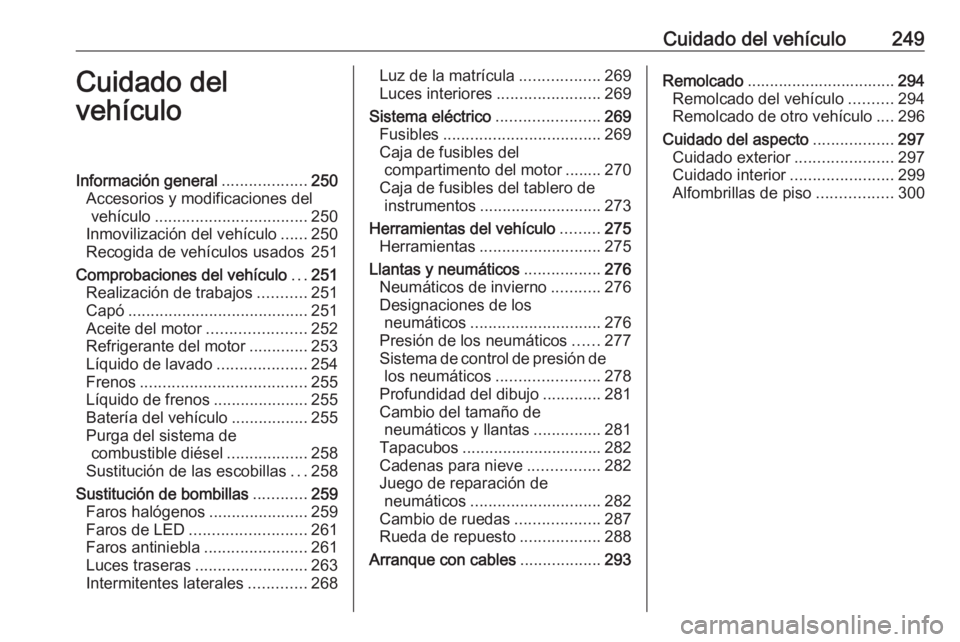

Cuidado del vehículo249Cuidado del
vehículoInformación general ...................250
Accesorios y modificaciones del vehículo .................................. 250
Inmovilización del vehículo ......250
Recogida de vehículos usados 251
Comprobaciones del vehículo ...251
Realización de trabajos ...........251
Capó ........................................ 251
Aceite del motor ......................252
Refrigerante del motor .............253
Líquido de lavado ....................254
Frenos ..................................... 255
Líquido de frenos .....................255
Batería del vehículo .................255
Purga del sistema de combustible diésel ..................258
Sustitución de las escobillas ...258
Sustitución de bombillas ............259
Faros halógenos ......................259
Faros de LED .......................... 261
Faros antiniebla .......................261
Luces traseras ......................... 263
Intermitentes laterales .............268Luz de la matrícula ..................269
Luces interiores .......................269
Sistema eléctrico .......................269
Fusibles ................................... 269
Caja de fusibles del compartimento del motor ........ 270
Caja de fusibles del tablero de instrumentos ........................... 273
Herramientas del vehículo .........275
Herramientas ........................... 275
Llantas y neumáticos .................276
Neumáticos de invierno ...........276
Designaciones de los
neumáticos ............................. 276
Presión de los neumáticos ......277
Sistema de control de presión de los neumáticos .......................278
Profundidad del dibujo .............281
Cambio del tamaño de neumáticos y llantas ...............281
Tapacubos ............................... 282
Cadenas para nieve ................282
Juego de reparación de neumáticos ............................. 282
Cambio de ruedas ...................287
Rueda de repuesto ..................288
Arranque con cables ..................293Remolcado ................................. 294
Remolcado del vehículo ..........294
Remolcado de otro vehículo ....296
Cuidado del aspecto ..................297
Cuidado exterior ......................297
Cuidado interior .......................299
Alfombrillas de piso .................300
Page 252 of 345

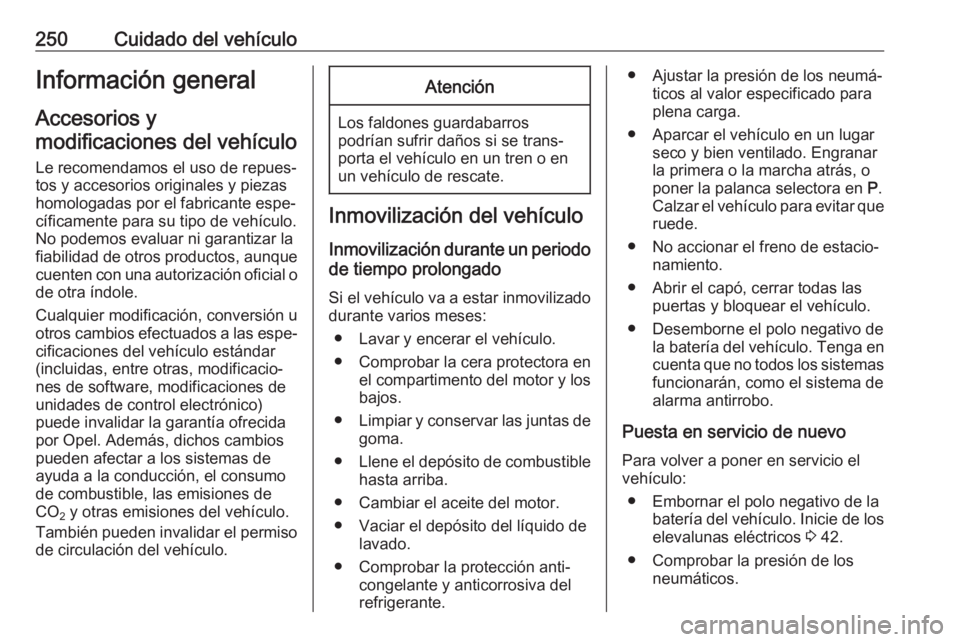

250Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, el consumo
de combustible, las emisiones de
CO 2 y otras emisiones del vehículo.
También pueden invalidar el permiso
de circulación del vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que no todos los sistemas
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Inicie de los
elevalunas eléctricos 3 42.
● Comprobar la presión de los neumáticos.
Page 253 of 345

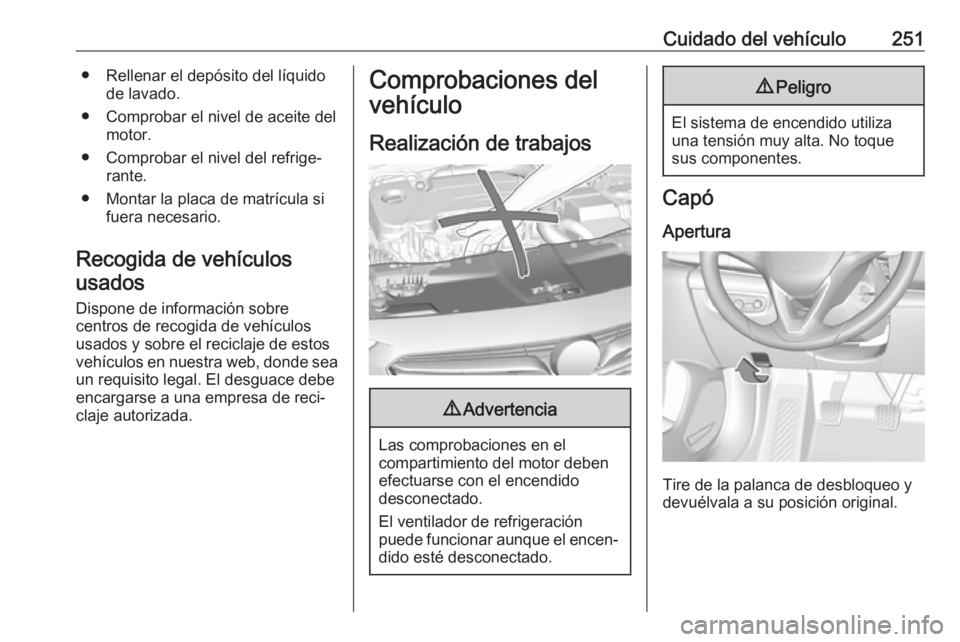

Cuidado del vehículo251● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Page 254 of 345

252Cuidado del vehículo
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
El capó se queda abierto automática‐
mente.
Si se abre el capó durante una parada
automática (Autostop), el motor
volverá a arrancarse automática‐ mente por motivos de seguridad.
Sistema stop-start 3 169.
Cierre Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó quede enclavado.
Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Capó activo 3 75.
Aceite del motor Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta.
Líquidos y lubricantes recomendados 3 303.
El consumo de aceite máximo del
motor es de 0,6 l por 1000 km.
La comprobación se realiza con el vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 5 minutos.
Extraiga la varilla del nivel de aceite,
límpiela, vuelva a introducirla comple‐
tamente, extraiga y lea el nivel de
aceite del motor.
Page 255 of 345

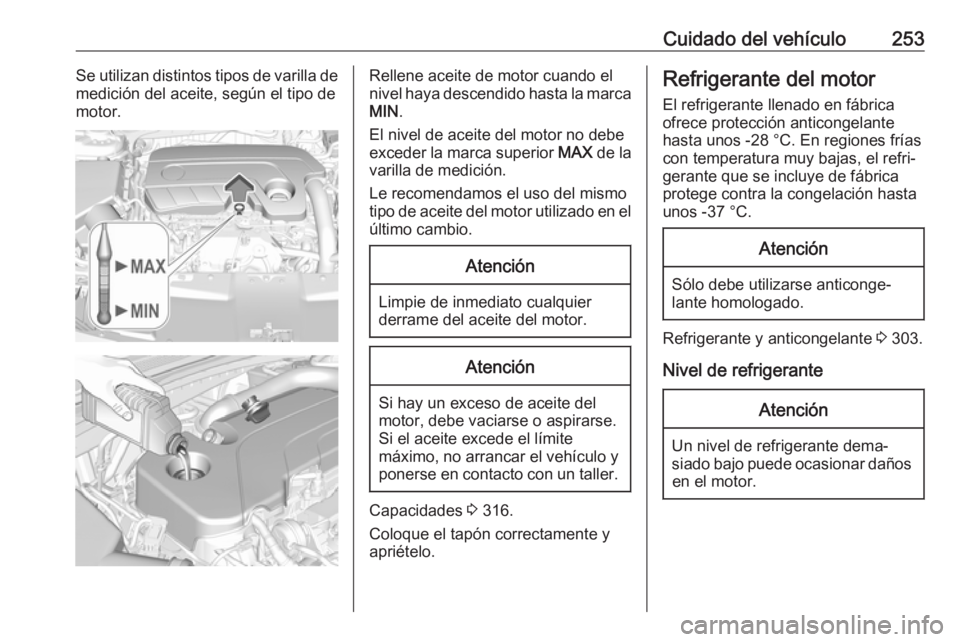

Cuidado del vehículo253Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.Atención
Limpie de inmediato cualquier
derrame del aceite del motor.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Si el aceite excede el límite
máximo, no arrancar el vehículo y ponerse en contacto con un taller.
Capacidades 3 316.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante llenado en fábrica
ofrece protección anticongelante
hasta unos -28 °C. En regiones frías
con temperatura muy bajas, el refri‐
gerante que se incluye de fábrica
protege contra la congelación hasta
unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 303.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Page 256 of 345

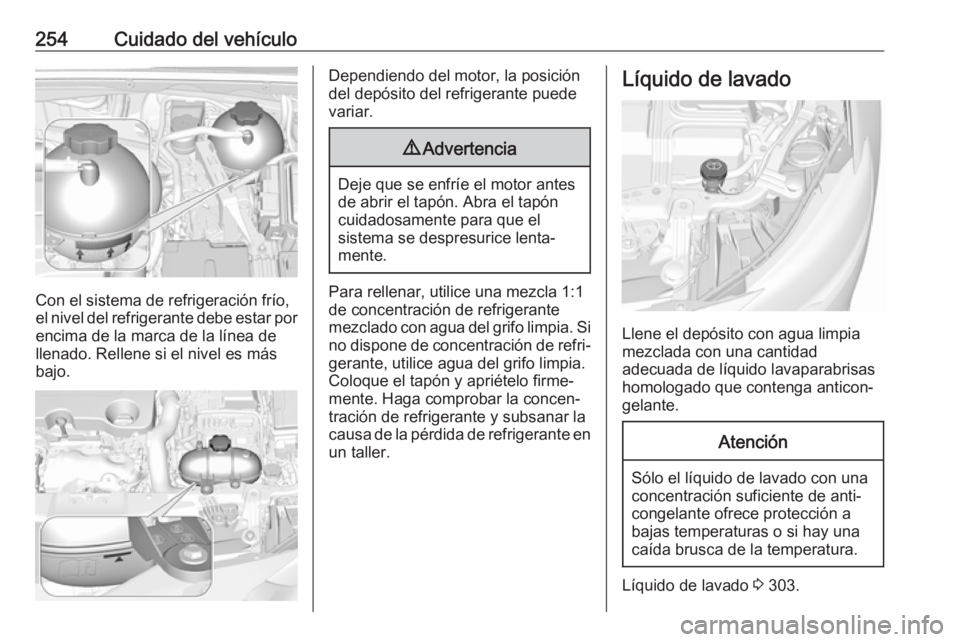

254Cuidado del vehículo
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.
Dependiendo del motor, la posición
del depósito del refrigerante puede
variar.9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para rellenar, utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si
no dispone de concentración de refri‐ gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en
un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Líquido de lavado 3 303.
Page 257 of 345

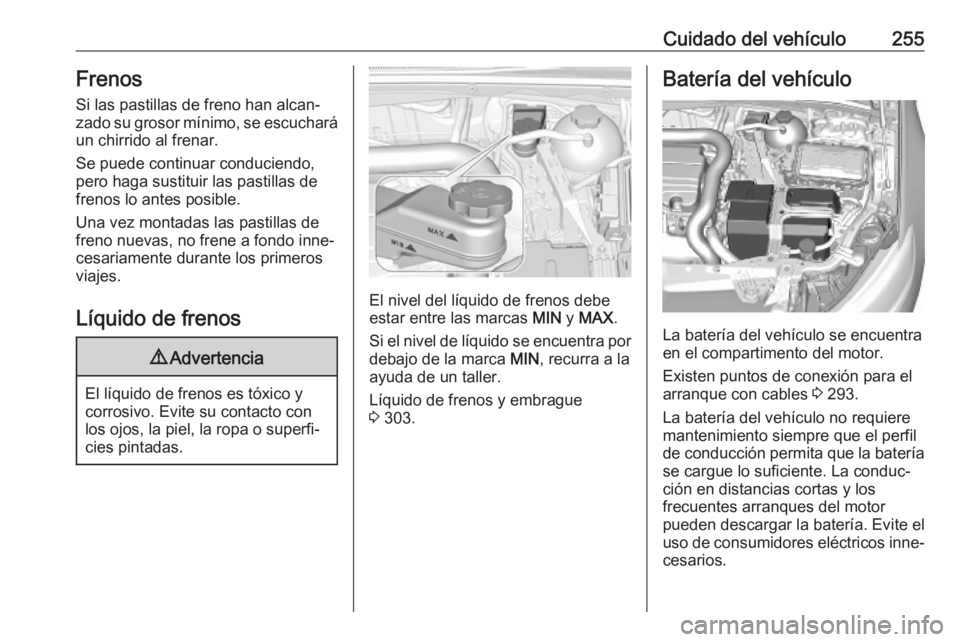

Cuidado del vehículo255FrenosSi las pastillas de freno han alcan‐zado su grosor mínimo, se escuchará
un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas MIN y MAX .
Si el nivel de líquido se encuentra por
debajo de la marca MIN, recurra a la
ayuda de un taller.
Líquido de frenos y embrague
3 303.
Batería del vehículo
La batería del vehículo se encuentra
en el compartimento del motor.
Existen puntos de conexión para el
arranque con cables 3 293.
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐ cesarios.
Page 258 of 345

256Cuidado del vehículo
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 149.
Desconexión de la batería
Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐
tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐
necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐ ción abierto en esta zona, debe
cerrarse con un tapón ciego y abrirse la ventilación cerca del borne nega‐
tivo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.Le recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Sistema stop-start 3 169.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, compruebe que el potencial
de carga no supera 14,6 V al utili‐
zar un cargador de batería. De lo
contrario, la batería del vehículo
podría resultar dañada.
Arranque con cables 3 293.
Protección de descarga Tensión de la pila
Si la tensión de la batería del vehículo es baja, aparecerá un mensaje de
advertencia en el centro de informa‐
ción del conductor.
1. Desconecte los consumidores eléctricos que no sean necesarios
para una conducción segura,

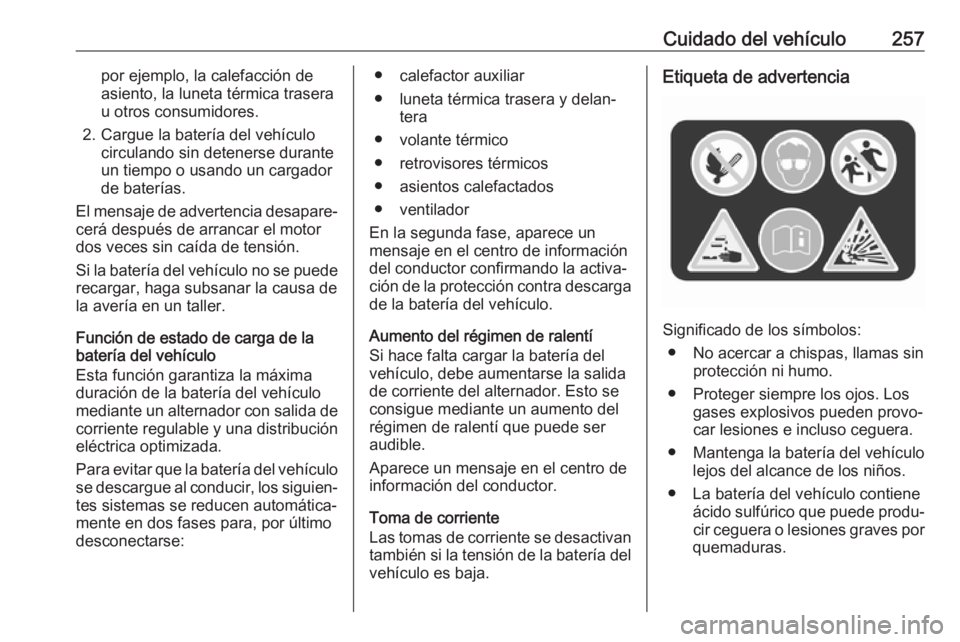

Page 259 of 345

Cuidado del vehículo257por ejemplo, la calefacción de
asiento, la luneta térmica trasera
u otros consumidores.
2. Cargue la batería del vehículo circulando sin detenerse durante
un tiempo o usando un cargador
de baterías.
El mensaje de advertencia desapare‐
cerá después de arrancar el motor
dos veces sin caída de tensión.
Si la batería del vehículo no se puede recargar, haga subsanar la causa de
la avería en un taller.
Función de estado de carga de la batería del vehículo
Esta función garantiza la máxima
duración de la batería del vehículo
mediante un alternador con salida de corriente regulable y una distribución
eléctrica optimizada.
Para evitar que la batería del vehículo se descargue al conducir, los siguien‐
tes sistemas se reducen automática‐
mente en dos fases para, por último
desconectarse:● calefactor auxiliar
● luneta térmica trasera y delan‐ tera
● volante térmico
● retrovisores térmicos
● asientos calefactados
● ventilador
En la segunda fase, aparece un
mensaje en el centro de información
del conductor confirmando la activa‐
ción de la protección contra descarga
de la batería del vehículo.
Aumento del régimen de ralentí
Si hace falta cargar la batería del
vehículo, debe aumentarse la salida
de corriente del alternador. Esto se
consigue mediante un aumento del
régimen de ralentí que puede ser
audible.
Aparece un mensaje en el centro de
información del conductor.
Toma de corriente
Las tomas de corriente se desactivan también si la tensión de la batería del
vehículo es baja.Etiqueta de advertencia
Significado de los símbolos:
● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
Page 260 of 345

258Cuidado del vehículo● Vea el manual de usuario paraobtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay que
purgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
5 segundos. Si no consigue arrancar el motor, recurra a la ayuda de un
taller.Sustitución de las escobillas
Parabrisas
Levante el brazo del limpiaparabrisas
hasta que permanezca en la posición elevada. Levante la grapa de reten‐
ción para soltar la escobilla y extraer.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Ventanilla trasera
Grand Sport
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
