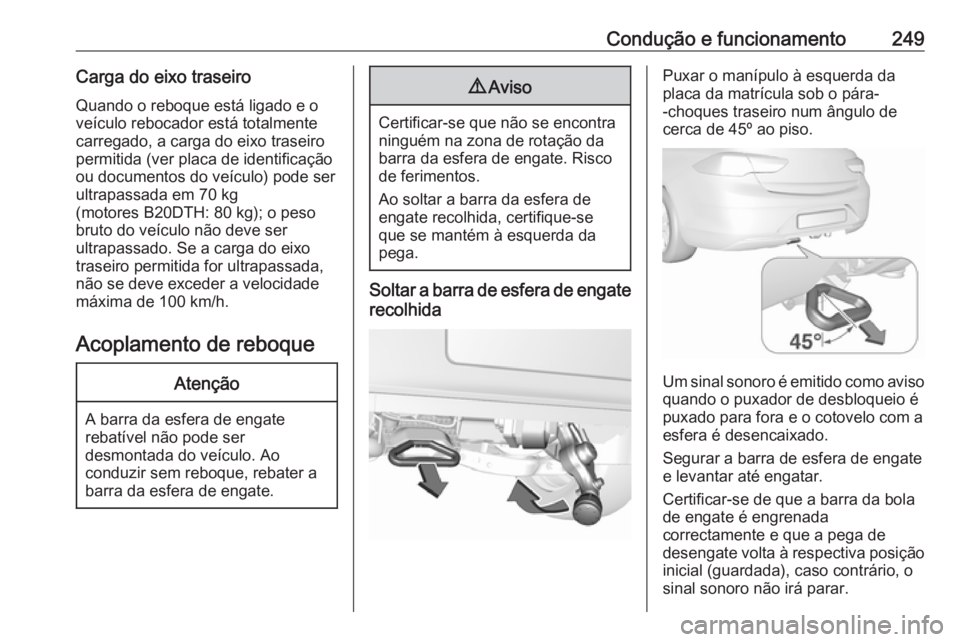

Condução e funcionamento249Carga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 70 kg
(motores B20DTH: 80 kg); o peso
bruto do veículo não deve ser
ultrapassado. Se a carga do eixo
traseiro permitida for ultrapassada,
não se deve exceder a velocidade
máxima de 100 km/h.
Acoplamento de reboqueAtenção
A barra da esfera de engate
rebatível não pode ser
desmontada do veículo. Ao
conduzir sem reboque, rebater a
barra da esfera de engate.
9 Aviso
Certificar-se que não se encontra
ninguém na zona de rotação da
barra da esfera de engate. Risco
de ferimentos.
Ao soltar a barra da esfera de
engate recolhida, certifique-se
que se mantém à esquerda da
pega.
Soltar a barra de esfera de engate
recolhida
Puxar o manípulo à esquerda da
placa da matrícula sob o pára-
-choques traseiro num ângulo de
cerca de 45º ao piso.
Um sinal sonoro é emitido como aviso
quando o puxador de desbloqueio é
puxado para fora e o cotovelo com a
esfera é desencaixado.
Segurar a barra de esfera de engate
e levantar até engatar.
Certificar-se de que a barra da bola
de engate é engrenada
correctamente e que a pega de
desengate volta à respectiva posição
inicial (guardada), caso contrário, o
sinal sonoro não irá parar.

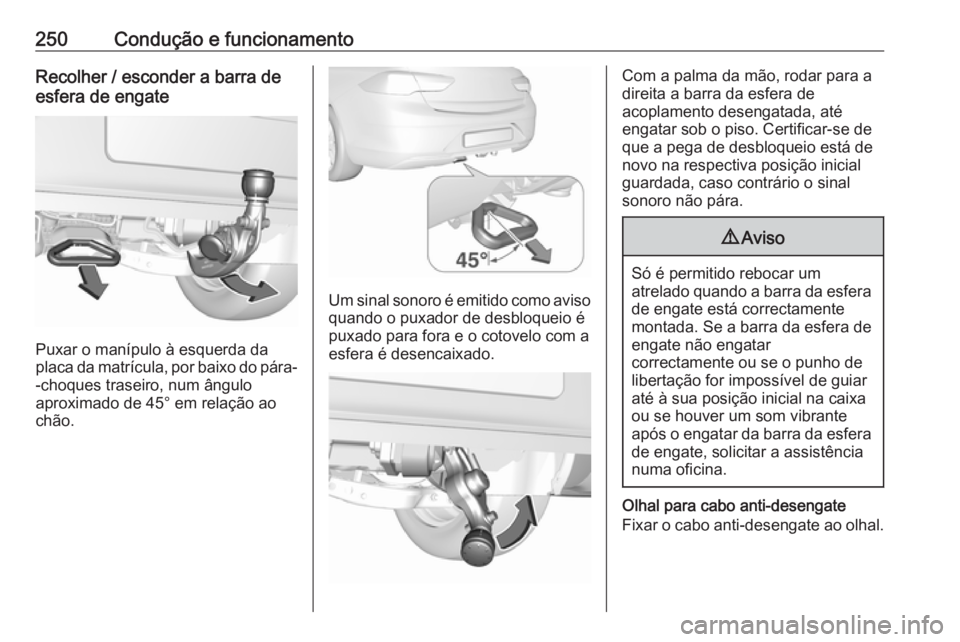

250Condução e funcionamentoRecolher / esconder a barra de
esfera de engate
Puxar o manípulo à esquerda da
placa da matrícula, por baixo do pára- -choques traseiro, num ângulo
aproximado de 45° em relação ao chão.
Um sinal sonoro é emitido como aviso
quando o puxador de desbloqueio é
puxado para fora e o cotovelo com a
esfera é desencaixado.
Com a palma da mão, rodar para a
direita a barra da esfera de
acoplamento desengatada, até
engatar sob o piso. Certificar-se de
que a pega de desbloqueio está de
novo na respectiva posição inicial
guardada, caso contrário o sinal
sonoro não pára.9 Aviso
Só é permitido rebocar um
atrelado quando a barra da esfera
de engate está correctamente
montada. Se a barra da esfera de
engate não engatar
correctamente ou se o punho de
libertação for impossível de guiar
até à sua posição inicial na caixa
ou se houver um som vibrante
após o engatar da barra da esfera de engate, solicitar a assistêncianuma oficina.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.

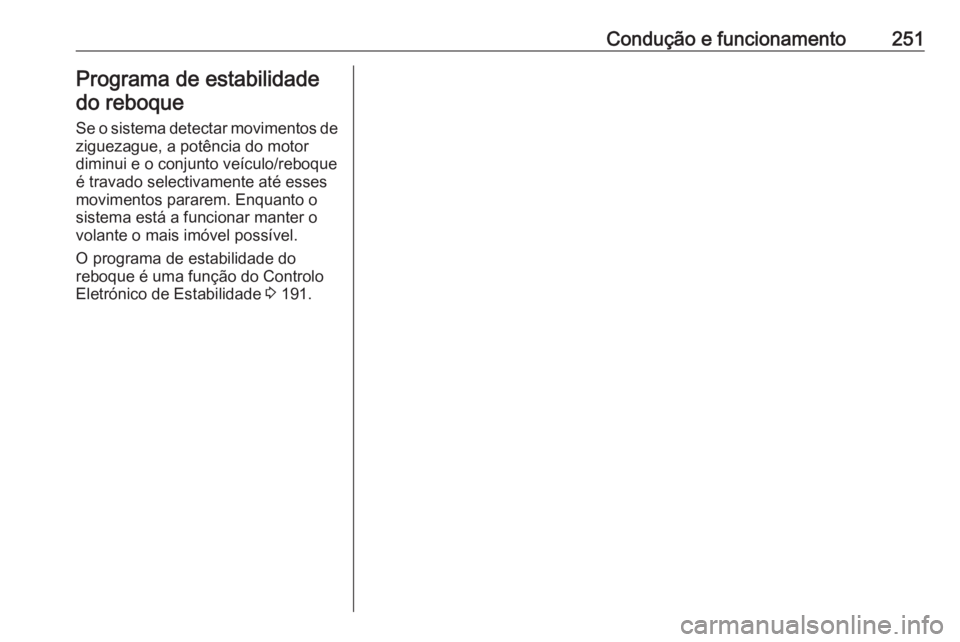

Condução e funcionamento251Programa de estabilidade
do reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto veículo/reboque é travado selectivamente até esses
movimentos pararem. Enquanto o
sistema está a funcionar manter o
volante o mais imóvel possível.
O programa de estabilidade do
reboque é uma função do Controlo
Eletrónico de Estabilidade 3 191.

252Conservação do veículoConservação do
veículoInformação geral ........................253
Acessórios e alterações no veículo .................................... 253
Imobilizar o veículo a longo prazo ...................................... 253
Recolha de veículos em fim de vida ......................................... 254
Verificações no veículo ..............254
Execução dos trabalhos ..........254
Capot ....................................... 254
Óleo de motor .......................... 255
Líquido de arrefecimento do motor ...................................... 256
Líquido limpa-vidros ................257
Travões ................................... 258
Líquido dos travões .................258
Bateria do veículo ....................258
Purgar o sistema de combustível diesel ..................261
Substituição das escovas do limpa para-brisas ....................261
Substituir lâmpadas ...................262
Faróis de halogéneo ................262
Faróis de LED ......................... 264Faróis de nevoeiro ...................264
Luzes traseiras ........................ 266
Luzes indicadores de mudança de direção laterais ..................271
Luz da chapa de matrícula ......272
Luzes do habitáculo ................272
Instalação elétrica ......................272
Fusíveis ................................... 272
Caixa de fusíveis no compartimento do motor ........273
Caixa de fusíveis no painel de instrumentos ........................... 276
Ferramentas do veículo .............278
Ferramentas ............................ 278
Rodas ........................................ 279
Pneus de inverno ....................279
Designação dos pneus ............279
Pressão dos pneus ..................280
Sistema de controlo da pressão dos pneus ............................... 281
Profundidade do relevo ...........283
Mudar para outros pneus ........284
Tampões de rodas ..................284
Correntes de neve ...................285
Kit de reparação de pneus ......285
Substituição de roda ................290
Roda sobresselente ................291
Auxílio de arranque ...................295Rebocar..................................... 297
Rebocar o veículo ...................297
Rebocar outro veículo .............298
Conservação do veículo ............299
Conservação da carroçaria .....299
Conservação do habitáculo .....302
Tapetes do piso .......................303

Conservação do veículo253Informação geral
Acessórios e alterações no veículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Qualquer modificação, conversão ou
outras alterações realizadas nas
especificações padrões do veículo
(incluindo, sem limitação,
modificações do software e
modificações das unidades de
controlo eletrónico) podem invalidar a garantia oferecida pela Opel. Além
disso, esses danos poderão afetar os
sistemas de apoio ao condutor, o consumo de combustível, as
emissões de CO 2 e outras emissões
do veículo. Também poderão
invalidar a licença de utilização do
veículo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar o depósito de combustível até ao cimo.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti--corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.
● Estacionar o veículo num local seco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para
P . Evitar que o veículo deslize.
● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Notar que nem todos os sistemas estão funcionais, como o sistema
de alarme antirroubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Inicializar os vidros elétricos
3 43.
● Verificar a pressão dos pneus.

254Conservação do veículo● Atestar o reservatório do líquidolava-vidros.
● Verificar o nível do óleo do motor.
● Verificar o nível do líquido de arrefecimento.
● Montar a chapa de matrícula se necessário.
Recolha de veículos em fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede, onde legalmente
exigido. Confiar este trabalho apenas a um centro de reciclagem
autorizado.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.
9 Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.

Conservação do veículo255
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
O capô mantém-se aberto
automaticamente.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Sistema Start/Stop 3 170.
Fechar Baixar o capô e deixá-lo cair noengate a partir de uma altura baixa
(20-25 cm). Verificar se o capô está
engatado.
Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Capô ativo 3 76.
Óleo de motor
Verificar o nível do óleo de motor
manualmente com regularidade para
evitar danos no motor. Certificar-se
que é utilizada a especificação de óleo correcta.
Líquidos e lubrificantes
recomendados 3 306.
O consumo máximo de óleo de motor
é de 0,6 l por 1.000 km.
Verificar com o veículo numa
superfície nivelada. O motor deve
estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta do óleo para fora,
limpá-la, voltar a inseri-la
completamente, puxá-la para fora e
verificar o nível do óleo de motor.

256Conservação do veículoAs varetas de verificação do óleo
variam consoante a versão do motor.Quando o nível do óleo do motor for
inferior à marca MIN, atestar com
óleo de motor.
O nível do óleo do motor não deve exceder a marca MAX na vareta.
Recomendamos a utilização do mesmo tipo de óleo do motor que foi utilizado na última mudança.Atenção
Limpar imediatamente qualquer
óleo de motor derramado.
Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção. Se o óleo exceder o nível máximo, não ligar o veículo e
contactar uma oficina.
Capacidades 3 319.
Colocar o tampão e apertar.
Líquido de arrefecimento do motor
O líquido de arrefecimento atestado
de fábrica protege do congelamento
até aproximadamente -28 ºC. Em regiões frias com temperaturas muito
baixas, o líquido de arrefecimento
atestado de fábrica protege do
congelamento até aproximadamente -37 ºC.Atenção
Utilizar apenas anticongelante
aprovado.
Líquido de arrefecimento e
anticongelante 3 306.
Nível do líquido de arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.

Conservação do veículo257
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.
Consoante o motor, a posição do
recipiente do líquido de arrefecimento poderá ser diferente.9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Caso
não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar numa oficina a
concentração de líquido de
arrefecimento e a causa da perda de
líquido de arrefecimento.
Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido limpa-vidros aprovado para
pára-brisas que contenha
anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Líquido do limpa-vidros 3 306.

258Conservação do veículoTravões
No caso de os calços dos travões
estarem já com espessura mínima,
pode ser ouvido um som agudo
durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar assistência numa
oficina.
Líquido dos travões e da embraiagem 3 306.
Bateria do veículo
A bateria do veículo está situada no
compartimento do motor.
Existem pontos de ligação para o
auxílio de arranque 3 295.
A bateria do veículo não necessita de manutanção desde que o perfil de
condução permita o carregamento
suficiente da bateria. Deslocações
curtas e arranques frequentes do
motor podem descarregar a bateria.
Evitar a utilização de consumidores
eléctricos desnecessários.
