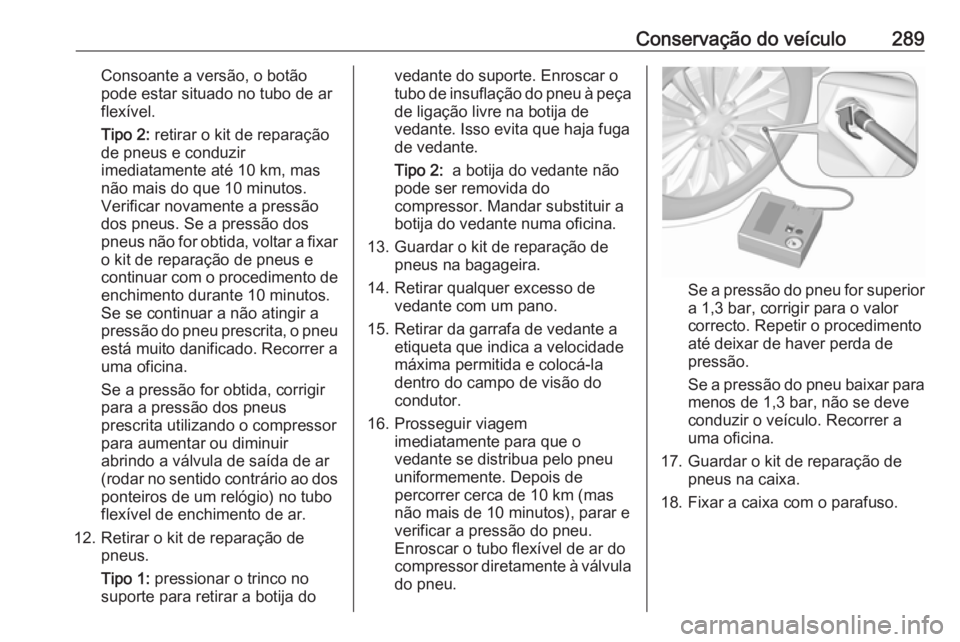

Conservação do veículo289Consoante a versão, o botão
pode estar situado no tubo de ar
flexível.
Tipo 2: retirar o kit de reparação
de pneus e conduzir imediatamente até 10 km, mas
não mais do que 10 minutos.
Verificar novamente a pressão
dos pneus. Se a pressão dos
pneus não for obtida, voltar a fixar
o kit de reparação de pneus e
continuar com o procedimento de enchimento durante 10 minutos.
Se se continuar a não atingir a
pressão do pneu prescrita, o pneu está muito danificado. Recorrer a
uma oficina.
Se a pressão for obtida, corrigir
para a pressão dos pneus
prescrita utilizando o compressor
para aumentar ou diminuir
abrindo a válvula de saída de ar
(rodar no sentido contrário ao dos
ponteiros de um relógio) no tubo
flexível de enchimento de ar.
12. Retirar o kit de reparação de pneus.
Tipo 1: pressionar o trinco no
suporte para retirar a botija dovedante do suporte. Enroscar o
tubo de insuflação do pneu à peça de ligação livre na botija de
vedante. Isso evita que haja fuga
de vedante.
Tipo 2: a botija do vedante não
pode ser removida do
compressor. Mandar substituir a
botija do vedante numa oficina.
13. Guardar o kit de reparação de pneus na bagageira.
14. Retirar qualquer excesso de vedante com um pano.
15. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
16. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de percorrer cerca de 10 km (masnão mais de 10 minutos), parar e
verificar a pressão do pneu.
Enroscar o tubo flexível de ar do
compressor diretamente à válvula do pneu.
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer a
uma oficina.
17. Guardar o kit de reparação de pneus na caixa.
18. Fixar a caixa com o parafuso.

290Conservação do veículoAdvertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se for ouvido um ruído anormal ou
se o compressor aquecer, desligar o compressor durante pelo menos
30 min.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Os adaptadores possivelmente
fornecidos podem ser utilizados para encher outros itens, p. ex.,
bolas de futebol, colchões de ar,barcos insufláveis, etc. Os mesmos
encontram-se no lado inferior do
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.
Substituição de roda
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e roscas com um pano limpo antesde montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
Posições de elevação
As posições de elevação mostradas
referem-se à utilização de braços de elevação e macacos auxiliares para
trocar pneus de inverno/verão.

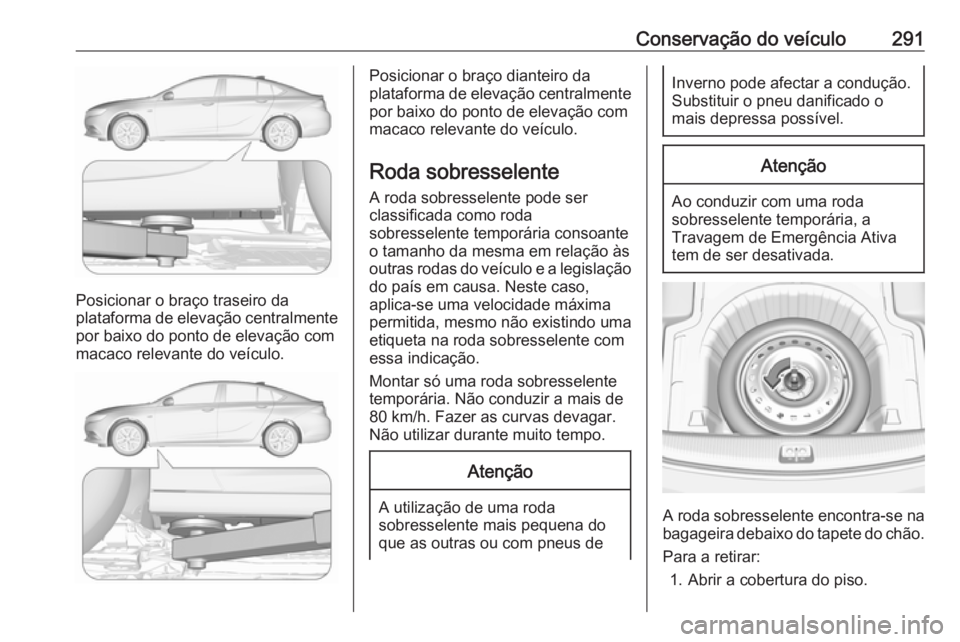

Conservação do veículo291
Posicionar o braço traseiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Posicionar o braço dianteiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente
A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa. Neste caso,
aplica-se uma velocidade máxima
permitida, mesmo não existindo uma
etiqueta na roda sobresselente com
essa indicação.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.Atenção
Ao conduzir com uma roda
sobresselente temporária, a
Travagem de Emergência Ativa
tem de ser desativada.
A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso.

292Conservação do veículo2. A roda sobresselente está fixacom uma porca de orelhas.
Desenroscar a porca de orelhas e retirar a roda sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
3. Se, depois de mudar uma roda, não for colocada nenhuma roda
na cavidade da roda
sobresselente, prender a caixa de ferramentas apertando a porca de
orelhas o mais possível e fechar a
cobertura do piso.
4. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente fora da cavidade e por cima e prendê-
-la com a porca de orelhas.
Montar só uma roda sobresselente
temporária. A velocidade máxima
permitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus
montados de fábrica.Encaixar a roda sobresselente
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Retirar a roda sobresselente.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo do macaco.● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e roscas com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Jantes de aço com tampão: Retirar o tampão da roda.
Jantes de liga: Desengatar as
tampas dos parafusos das rodas
com uma chave de fendas plana
e remover. A fim de proteger a
pintura da roda e a tampa,

Conservação do veículo293envolva um pano à volta da pontada chave de fendas.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador das porcas
de bloqueio das rodas na cabeça
da porca antes de instalar a chave de rodas. O adaptador encontra--se no porta-luvas.
3. Certificar-se que o macaco está correctamente posicionado sob o
ponto correcto de elevação do
veículo.
Algumas versões têm painéis da
embaladeira com pontos para a
colocação do macaco cobertos:
em primeiro lugar, puxar a tampa
para fora no ponto de colocação
do macaco respetivo.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.

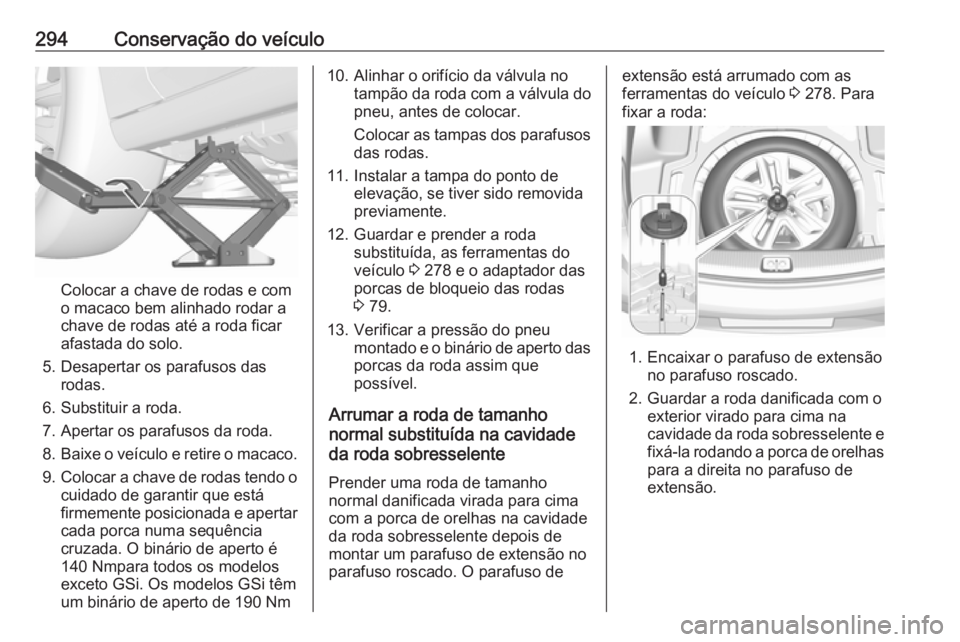

294Conservação do veículo
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
firmemente posicionada e apertar cada porca numa sequência
cruzada. O binário de aperto é
140 Nmpara todos os modelos
exceto GSi. Os modelos GSi têm
um binário de aperto de 190 Nm
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
11. Instalar a tampa do ponto de elevação, se tiver sido removida
previamente.
12. Guardar e prender a roda substituída, as ferramentas do
veículo 3 278 e o adaptador das
porcas de bloqueio das rodas
3 79.
13. Verificar a pressão do pneu montado e o binário de aperto das
porcas da roda assim que
possível.
Arrumar a roda de tamanho
normal substituída na cavidade
da roda sobresselente
Prender uma roda de tamanho
normal danificada virada para cima
com a porca de orelhas na cavidade
da roda sobresselente depois de
montar um parafuso de extensão no
parafuso roscado. O parafuso deextensão está arrumado com as
ferramentas do veículo 3 278. Para
fixar a roda:
1. Encaixar o parafuso de extensão no parafuso roscado.
2. Guardar a roda danificada com o exterior virado para cima na
cavidade da roda sobresselente e
fixá-la rodando a porca de orelhas
para a direita no parafuso de
extensão.

Conservação do veículo2959Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem corretamente fixados.
Numa paragem súbita ou colisão,
equipamento solto pode provocar
ferimentos ou danos na carga ou
no veículo.
Arrumar sempre o macaco e as
ferramentas nos respectivos
compartimentos de arrumação e prendê-los firmemente.
Uma roda danificada colocada na
bagageira deve ser sempre bem
fixa.
Roda sobresselente com pneu
direccional
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar opneu com defeito logo que
possível e use-o em vez da roda
sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.
Não proceder ao arranque com
carregador de carga rápida.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido

296Conservação do veículocontém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada
do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.Abrir as tampas de protecção dos
terminais positivos de ambas as
baterias do veículo.
Ordem de ligação dos cabos: 1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria do veículo descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.

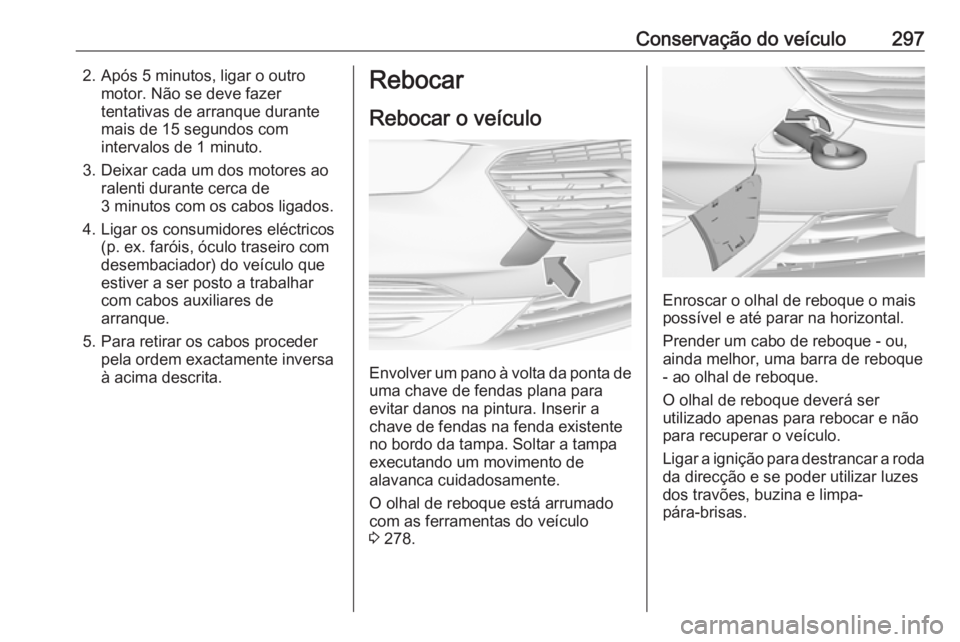

Conservação do veículo2972. Após 5 minutos, ligar o outromotor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Envolver um pano à volta da ponta de uma chave de fendas plana para
evitar danos na pintura. Inserir a
chave de fendas na fenda existente
no bordo da tampa. Soltar a tampa
executando um movimento de
alavanca cuidadosamente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 278.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-
pára-brisas.

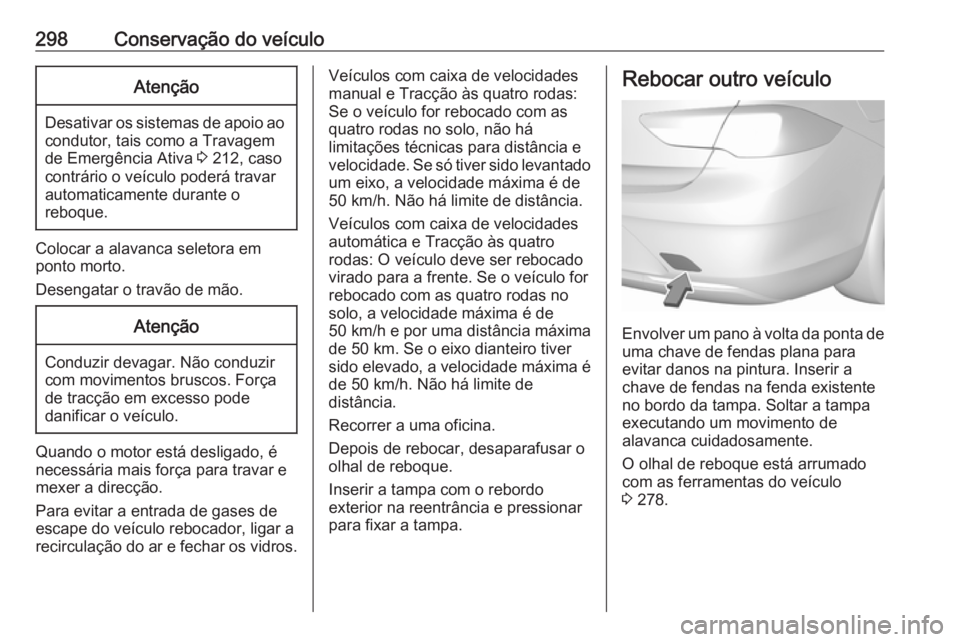

298Conservação do veículoAtenção
Desativar os sistemas de apoio aocondutor, tais como a Travagem
de Emergência Ativa 3 212, caso
contrário o veículo poderá travar
automaticamente durante o
reboque.
Colocar a alavanca seletora em
ponto morto.
Desengatar o travão de mão.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
manual e Tracção às quatro rodas:
Se o veículo for rebocado com as
quatro rodas no solo, não há
limitações técnicas para distância e
velocidade. Se só tiver sido levantado
um eixo, a velocidade máxima é de 50 km/h. Não há limite de distância.
Veículos com caixa de velocidades
automática e Tracção às quatro
rodas: O veículo deve ser rebocado
virado para a frente. Se o veículo for
rebocado com as quatro rodas no
solo, a velocidade máxima é de
50 km/h e por uma distância máxima
de 50 km. Se o eixo dianteiro tiver
sido elevado, a velocidade máxima é
de 50 km/h. Não há limite de
distância.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
exterior na reentrância e pressionar
para fixar a tampa.Rebocar outro veículo
Envolver um pano à volta da ponta de uma chave de fendas plana para
evitar danos na pintura. Inserir a
chave de fendas na fenda existente
no bordo da tampa. Soltar a tampa
executando um movimento de
alavanca cuidadosamente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 278.
