OPEL INSIGNIA BREAK 2020 Manuale di uso e manutenzione (in Italian)

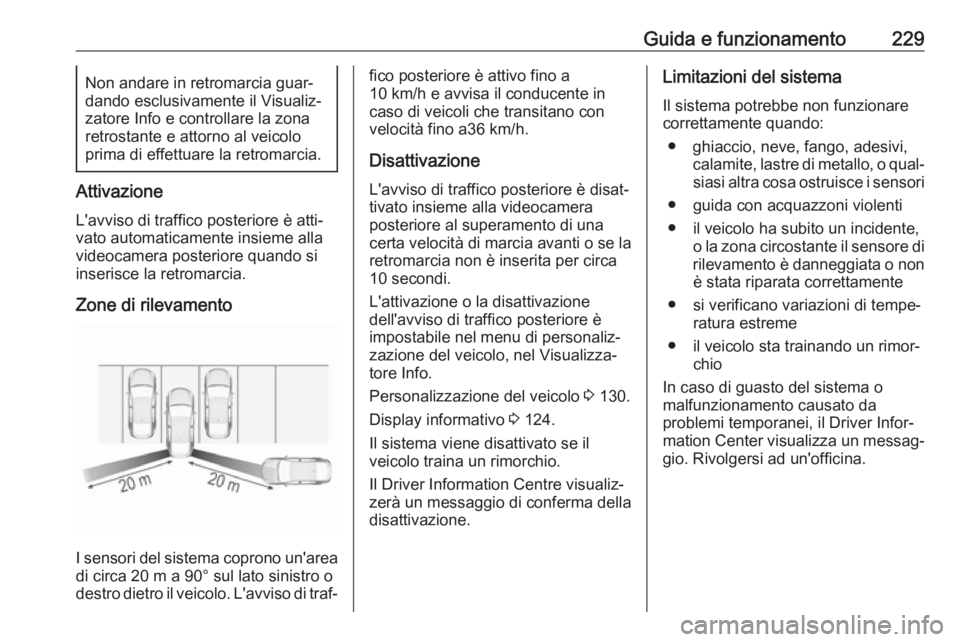

Guida e funzionamento229Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
L'avviso di traffico posteriore è atti‐
vato automaticamente insieme alla
videocamera posteriore quando si
inserisce la retromarcia.
Zone di rilevamento
I sensori del sistema coprono un'area di circa 20 m a 90° sul lato sinistro o
destro dietro il veicolo. L'avviso di traf‐
fico posteriore è attivo fino a
10 km/h e avvisa il conducente in
caso di veicoli che transitano con velocità fino a36 km/h.
Disattivazione L'avviso di traffico posteriore è disat‐
tivato insieme alla videocamera
posteriore al superamento di una
certa velocità di marcia avanti o se la
retromarcia non è inserita per circa
10 secondi.
L'attivazione o la disattivazione
dell'avviso di traffico posteriore è
impostabile nel menu di personaliz‐ zazione del veicolo, nel Visualizza‐
tore Info.
Personalizzazione del veicolo 3 130.
Display informativo 3 124.
Il sistema viene disattivato se il
veicolo traina un rimorchio.
Il Driver Information Centre visualiz‐
zerà un messaggio di conferma della
disattivazione.Limitazioni del sistema
Il sistema potrebbe non funzionare
correttamente quando:
● ghiaccio, neve, fango, adesivi, calamite, lastre di metallo, o qual‐siasi altra cosa ostruisce i sensori
● guida con acquazzoni violenti
● il veicolo ha subito un incidente, o la zona circostante il sensore di
rilevamento è danneggiata o non è stata riparata correttamente
● si verificano variazioni di tempe‐ ratura estreme
● il veicolo sta trainando un rimor‐ chio
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Center visualizza un messag‐
gio. Rivolgersi ad un'officina.

230Guida e funzionamentoDispositivo di assistenzasegnaletica stradale
Funzionamento
Il dispositivo di assistenza segnale‐
tica stradale rileva i segnali stradali
stessi per mezzo di una videocamera anteriore e li visualizza sul Driver
Information Center.
Se il veicolo è dotato di sistema di
navigazione integrato, potranno
essere inclusi anche i segnali stradali ottenuti dai dati delle mappe.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso
● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● limitazioni temporali
● limitazioni di distanza
● frecce direzionaliLe segnalazioni relative ai limiti di
velocità e i segnali di non passaggio sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di
velocità successivo o fino al rileva‐
mento della fine del limite di velocità
o fino alla sospensione di un determi‐ nato segnale.
L'indicazione di più segnali sul displayè possibile.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non chiaramente
identificato dal sistema.

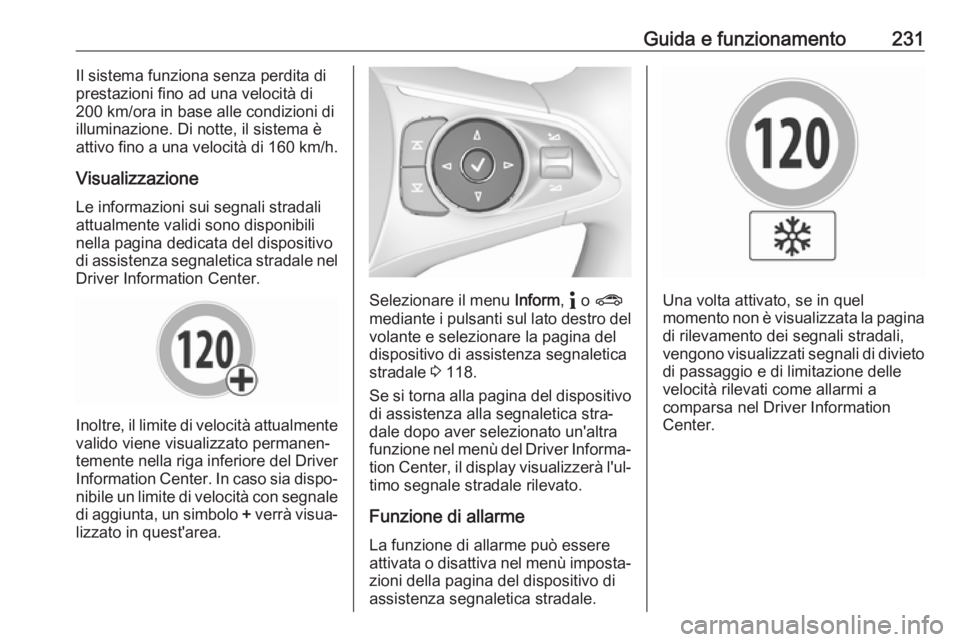

Guida e funzionamento231Il sistema funziona senza perdita di
prestazioni fino ad una velocità di
200 km/ora in base alle condizioni di
illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Visualizzazione
Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo di assistenza segnaletica stradale nel Driver Information Center.
Inoltre, il limite di velocità attualmentevalido viene visualizzato permanen‐
temente nella riga inferiore del Driver
Information Center. In caso sia dispo‐ nibile un limite di velocità con segnale
di aggiunta, un simbolo + verrà visua‐
lizzato in quest'area.
Selezionare il menu Inform, " o ?
mediante i pulsanti sul lato destro del
volante e selezionare la pagina del
dispositivo di assistenza segnaletica
stradale 3 118.
Se si torna alla pagina del dispositivo
di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐ timo segnale stradale rilevato.
Funzione di allarme La funzione di allarme può essere
attivata o disattiva nel menù imposta‐
zioni della pagina del dispositivo di
assistenza segnaletica stradale.Una volta attivato, se in quel
momento non è visualizzata la pagina di rilevamento dei segnali stradali,
vengono visualizzati segnali di divieto
di passaggio e di limitazione delle
velocità rilevati come allarmi a
comparsa nel Driver Information
Center.

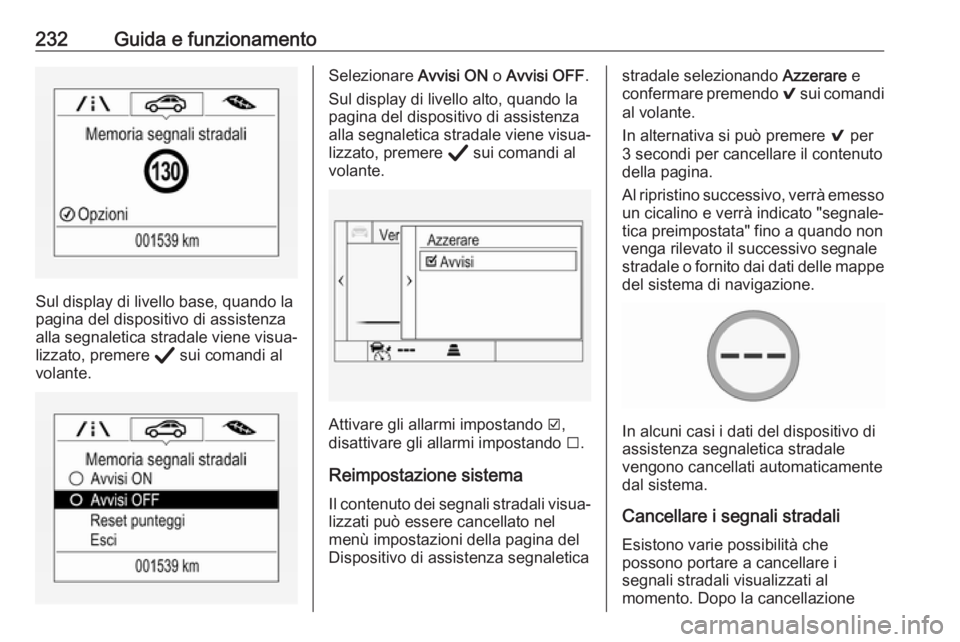

232Guida e funzionamento
Sul display di livello base, quando la
pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere Å sui comandi al
volante.
Selezionare Avvisi ON o Avvisi OFF .
Sul display di livello alto, quando la pagina del dispositivo di assistenza
alla segnaletica stradale viene visua‐
lizzato, premere Å sui comandi al
volante.
Attivare gli allarmi impostando J
,
disattivare gli allarmi impostando I.
Reimpostazione sistema Il contenuto dei segnali stradali visua‐
lizzati può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo 9 sui comandi
al volante.
In alternativa si può premere 9 per
3 secondi per cancellare il contenuto della pagina.
Al ripristino successivo, verrà emesso
un cicalino e verrà indicato "segnale‐
tica preimpostata" fino a quando non
venga rilevato il successivo segnale
stradale o fornito dai dati delle mappe del sistema di navigazione.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo la cancellazione

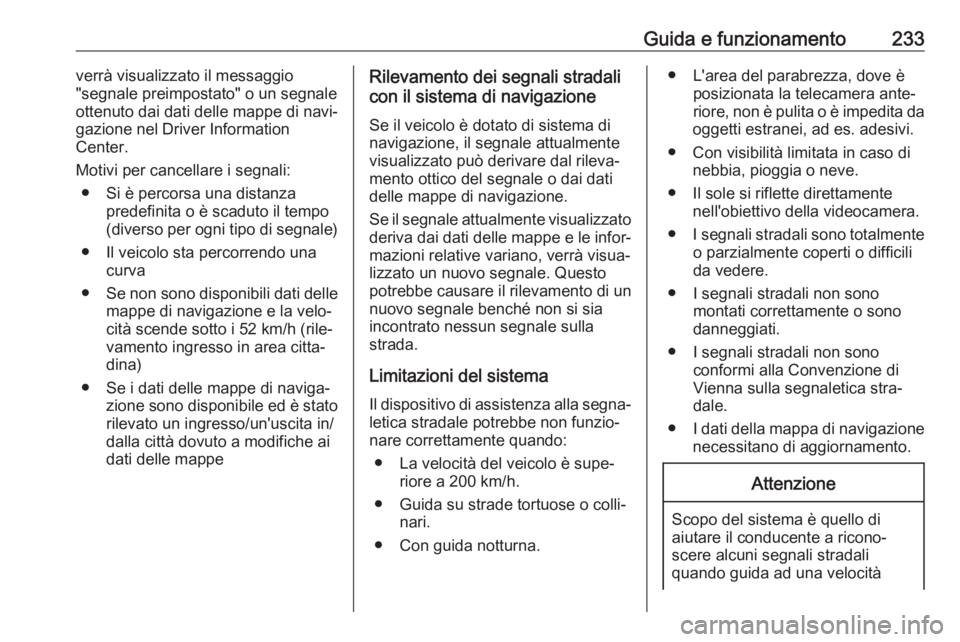

Guida e funzionamento233verrà visualizzato il messaggio
"segnale preimpostato" o un segnale
ottenuto dai dati delle mappe di navi‐
gazione nel Driver Information
Center.
Motivi per cancellare i segnali: ● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva
● Se non sono disponibili dati delle
mappe di navigazione e la velo‐
cità scende sotto i 52 km/h (rile‐
vamento ingresso in area citta‐
dina)
● Se i dati delle mappe di naviga‐ zione sono disponibile ed è stato
rilevato un ingresso/un'uscita in/
dalla città dovuto a modifiche ai
dati delle mappeRilevamento dei segnali stradali
con il sistema di navigazione
Se il veicolo è dotato di sistema di
navigazione, il segnale attualmente
visualizzato può derivare dal rileva‐
mento ottico del segnale o dai dati
delle mappe di navigazione.
Se il segnale attualmente visualizzato
deriva dai dati delle mappe e le infor‐ mazioni relative variano, verrà visua‐
lizzato un nuovo segnale. Questo
potrebbe causare il rilevamento di un nuovo segnale benché non si siaincontrato nessun segnale sulla
strada.
Limitazioni del sistema Il dispositivo di assistenza alla segna‐
letica stradale potrebbe non funzio‐
nare correttamente quando:
● La velocità del veicolo è supe‐ riore a 200 km/h.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.● L'area del parabrezza, dove è posizionata la telecamera ante‐
riore, non è pulita o è impedita da
oggetti estranei, ad es. adesivi.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sole si riflette direttamente nell'obiettivo della videocamera.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● I segnali stradali non sono montati correttamente o sono
danneggiati.
● I segnali stradali non sono conformi alla Convenzione di
Vienna sulla segnaletica stra‐ dale.
● I dati della mappa di navigazione
necessitano di aggiornamento.Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità

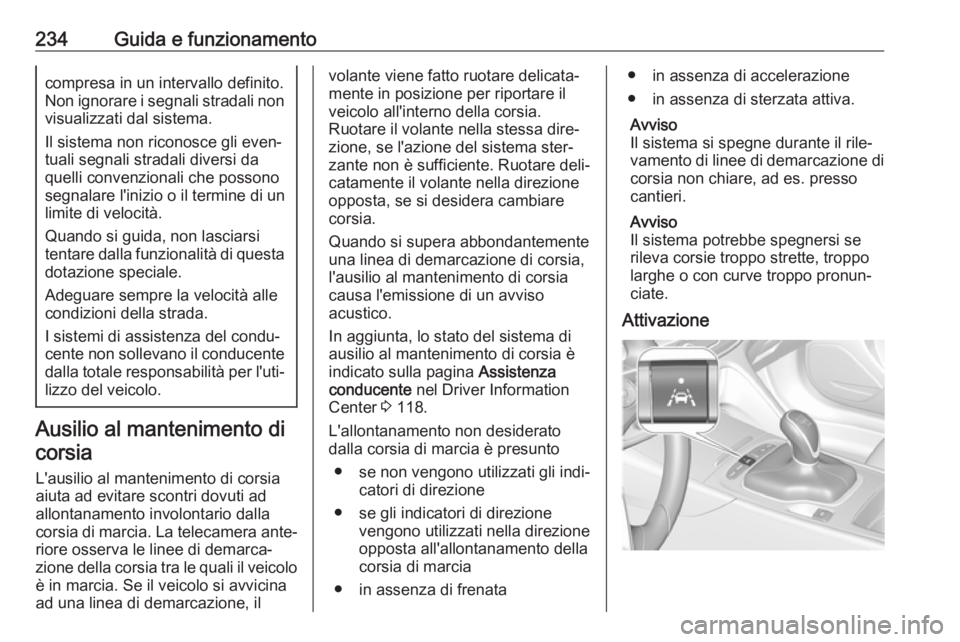

234Guida e funzionamentocompresa in un intervallo definito.
Non ignorare i segnali stradali non visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐
lizzo del veicolo.
Ausilio al mantenimento di
corsia
L'ausilio al mantenimento di corsia
aiuta ad evitare scontri dovuti ad
allontanamento involontario dalla
corsia di marcia. La telecamera ante‐ riore osserva le linee di demarca‐
zione della corsia tra le quali il veicolo
è in marcia. Se il veicolo si avvicina
ad una linea di demarcazione, il
volante viene fatto ruotare delicata‐
mente in posizione per riportare il
veicolo all'interno della corsia.
Ruotare il volante nella stessa dire‐
zione, se l'azione del sistema ster‐
zante non è sufficiente. Ruotare deli‐
catamente il volante nella direzione
opposta, se si desidera cambiare corsia.
Quando si supera abbondantemente
una linea di demarcazione di corsia,
l'ausilio al mantenimento di corsia
causa l'emissione di un avviso
acustico.
In aggiunta, lo stato del sistema di
ausilio al mantenimento di corsia è
indicato sulla pagina Assistenza
conducente nel Driver Information
Center 3 118.
L'allontanamento non desiderato
dalla corsia di marcia è presunto
● se non vengono utilizzati gli indi‐ catori di direzione
● se gli indicatori di direzione vengono utilizzati nella direzione
opposta all'allontanamento della
corsia di marcia
● in assenza di frenata● in assenza di accelerazione
● in assenza di sterzata attiva.
Avviso
Il sistema si spegne durante il rile‐
vamento di linee di demarcazione di
corsia non chiare, ad es. presso cantieri.
Avviso
Il sistema potrebbe spegnersi se
rileva corsie troppo strette, troppo
larghe o con curve troppo pronun‐
ciate.
Attivazione

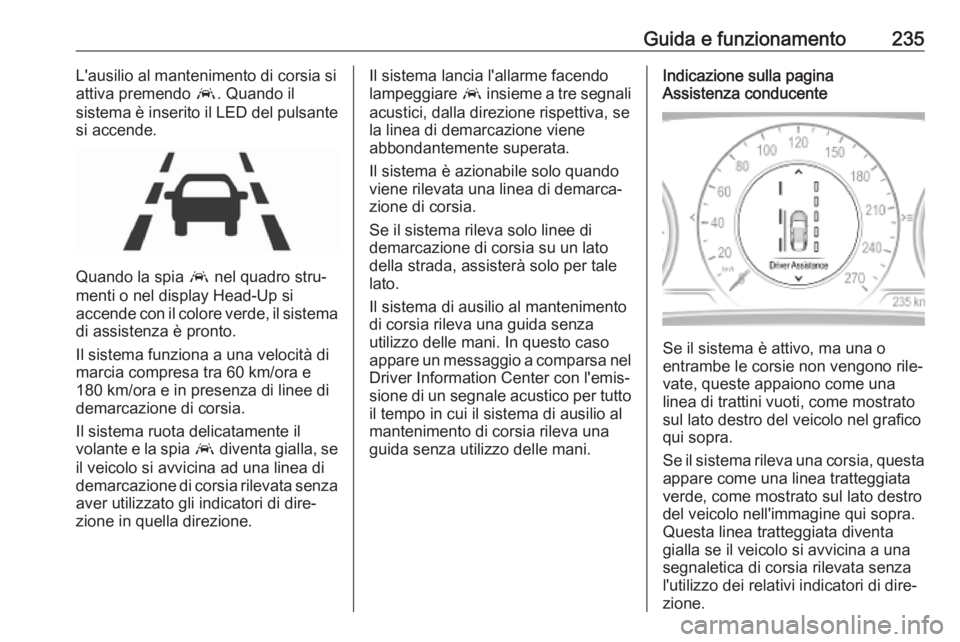

Guida e funzionamento235L'ausilio al mantenimento di corsia si
attiva premendo a. Quando il
sistema è inserito il LED del pulsante
si accende.
Quando la spia a nel quadro stru‐
menti o nel display Head-Up si
accende con il colore verde, il sistema
di assistenza è pronto.
Il sistema funziona a una velocità di
marcia compresa tra 60 km/ora e
180 km/ora e in presenza di linee di
demarcazione di corsia.
Il sistema ruota delicatamente il
volante e la spia a diventa gialla, se
il veicolo si avvicina ad una linea di
demarcazione di corsia rilevata senza aver utilizzato gli indicatori di dire‐
zione in quella direzione.
Il sistema lancia l'allarme facendo
lampeggiare a insieme a tre segnali
acustici, dalla direzione rispettiva, se
la linea di demarcazione viene
abbondantemente superata.
Il sistema è azionabile solo quando
viene rilevata una linea di demarca‐
zione di corsia.
Se il sistema rileva solo linee di
demarcazione di corsia su un lato
della strada, assisterà solo per tale lato.
Il sistema di ausilio al mantenimento
di corsia rileva una guida senza
utilizzo delle mani. In questo caso
appare un messaggio a comparsa nel Driver Information Center con l'emis‐
sione di un segnale acustico per tutto
il tempo in cui il sistema di ausilio al
mantenimento di corsia rileva una
guida senza utilizzo delle mani.Indicazione sulla pagina
Assistenza conducente
Se il sistema è attivo, ma una o
entrambe le corsie non vengono rile‐
vate, queste appaiono come una
linea di trattini vuoti, come mostrato
sul lato destro del veicolo nel grafico
qui sopra.
Se il sistema rileva una corsia, questa appare come una linea tratteggiata
verde, come mostrato sul lato destro del veicolo nell'immagine qui sopra.
Questa linea tratteggiata diventa
gialla se il veicolo si avvicina a una
segnaletica di corsia rilevata senza
l'utilizzo dei relativi indicatori di dire‐
zione.

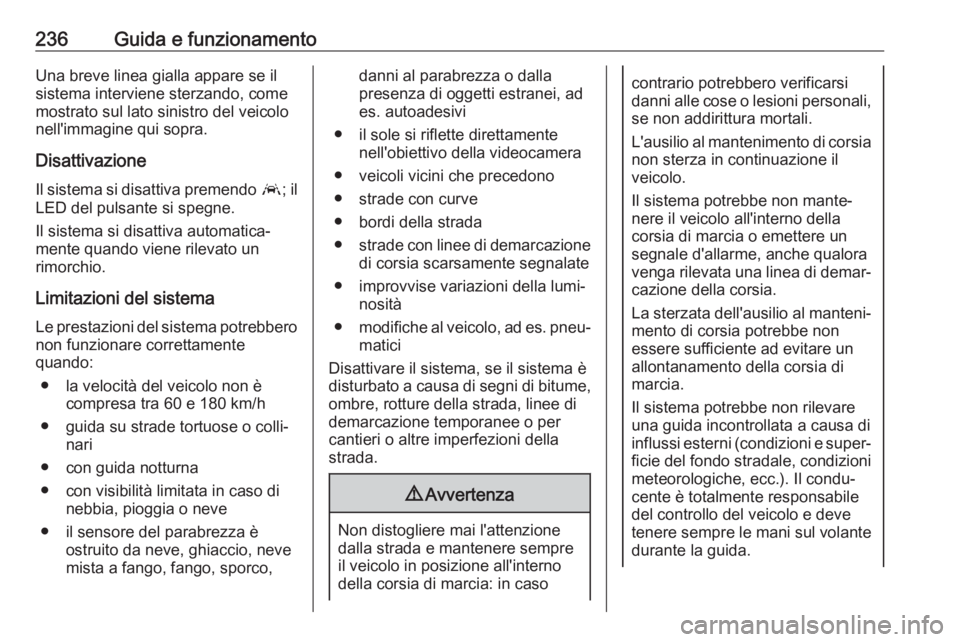

236Guida e funzionamentoUna breve linea gialla appare se il
sistema interviene sterzando, come
mostrato sul lato sinistro del veicolo
nell'immagine qui sopra.
Disattivazione Il sistema si disattiva premendo a; il
LED del pulsante si spegne.
Il sistema si disattiva automatica‐
mente quando viene rilevato un
rimorchio.
Limitazioni del sistema
Le prestazioni del sistema potrebbero non funzionare correttamente
quando:
● la velocità del veicolo non è compresa tra 60 e 180 km/h
● guida su strade tortuose o colli‐ nari
● con guida notturna
● con visibilità limitata in caso di nebbia, pioggia o neve
● il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi
● il sole si riflette direttamente nell'obiettivo della videocamera
● veicoli vicini che precedono
● strade con curve
● bordi della strada
● strade con linee di demarcazione
di corsia scarsamente segnalate
● improvvise variazioni della lumi‐ nosità
● modifiche al veicolo, ad es. pneu‐
matici
Disattivare il sistema, se il sistema è
disturbato a causa di segni di bitume, ombre, rotture della strada, linee didemarcazione temporanee o per
cantieri o altre imperfezioni della strada.9 Avvertenza
Non distogliere mai l'attenzione
dalla strada e mantenere sempre
il veicolo in posizione all'interno
della corsia di marcia: in caso
contrario potrebbero verificarsi
danni alle cose o lesioni personali, se non addirittura mortali.
L'ausilio al mantenimento di corsia non sterza in continuazione il
veicolo.
Il sistema potrebbe non mante‐
nere il veicolo all'interno della
corsia di marcia o emettere un
segnale d'allarme, anche qualora
venga rilevata una linea di demar‐
cazione della corsia.
La sterzata dell'ausilio al manteni‐
mento di corsia potrebbe non
essere sufficiente ad evitare un
allontanamento della corsia di
marcia.
Il sistema potrebbe non rilevare
una guida incontrollata a causa di
influssi esterni (condizioni e super‐ ficie del fondo stradale, condizioni
meteorologiche, ecc.). Il condu‐
cente è totalmente responsabile
del controllo del veicolo e deve tenere sempre le mani sul volante durante la guida.

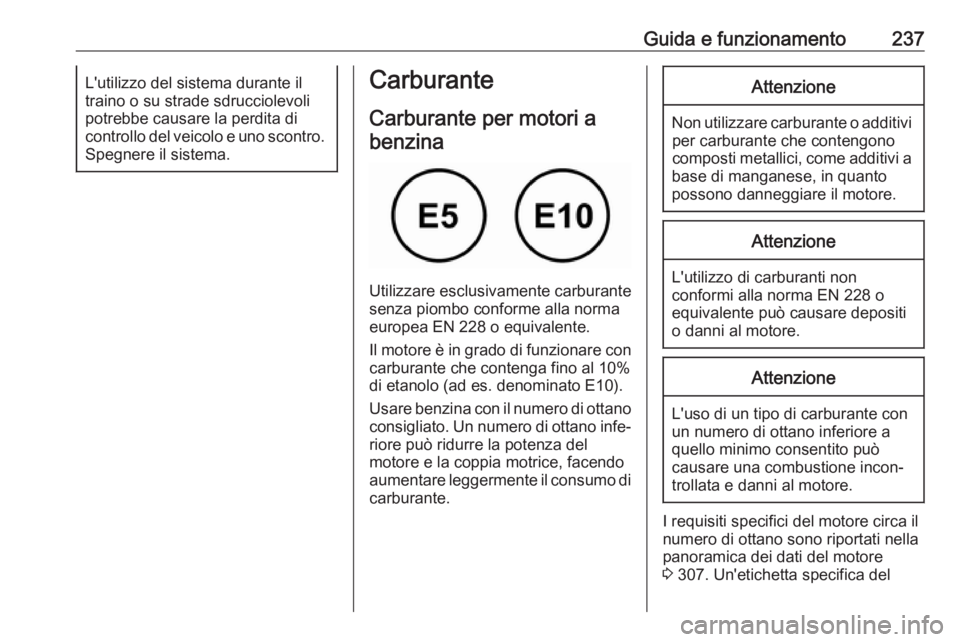

Guida e funzionamento237L'utilizzo del sistema durante il
traino o su strade sdrucciolevoli
potrebbe causare la perdita di
controllo del veicolo e uno scontro. Spegnere il sistema.Carburante
Carburante per motori a
benzina
Utilizzare esclusivamente carburante
senza piombo conforme alla norma
europea EN 228 o equivalente.
Il motore è in grado di funzionare con carburante che contenga fino al 10%
di etanolo (ad es. denominato E10).
Usare benzina con il numero di ottano
consigliato. Un numero di ottano infe‐
riore può ridurre la potenza del
motore e la coppia motrice, facendo
aumentare leggermente il consumo di carburante.
Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.
Attenzione
L'utilizzo di carburanti non
conformi alla norma EN 228 o
equivalente può causare depositi
o danni al motore.
Attenzione
L'uso di un tipo di carburante con
un numero di ottano inferiore a
quello minimo consentito può
causare una combustione incon‐ trollata e danni al motore.
I requisiti specifici del motore circa il
numero di ottano sono riportati nella
panoramica dei dati del motore
3 307. Un'etichetta specifica del

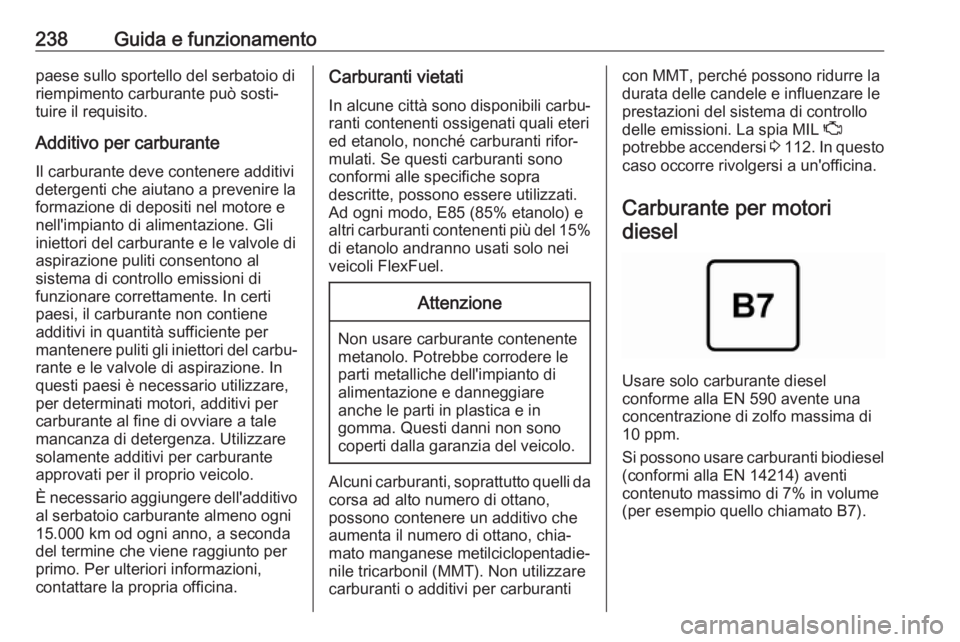

238Guida e funzionamentopaese sullo sportello del serbatoio di
riempimento carburante può sosti‐
tuire il requisito.
Additivo per carburante
Il carburante deve contenere additivi
detergenti che aiutano a prevenire la
formazione di depositi nel motore e
nell'impianto di alimentazione. Gli
iniettori del carburante e le valvole di
aspirazione puliti consentono al
sistema di controllo emissioni di
funzionare correttamente. In certi
paesi, il carburante non contiene
additivi in quantità sufficiente per
mantenere puliti gli iniettori del carbu‐ rante e le valvole di aspirazione. In
questi paesi è necessario utilizzare,
per determinati motori, additivi per
carburante al fine di ovviare a tale mancanza di detergenza. Utilizzare
solamente additivi per carburante
approvati per il proprio veicolo.
È necessario aggiungere dell'additivo
al serbatoio carburante almeno ogni
15.000 km od ogni anno, a seconda
del termine che viene raggiunto per
primo. Per ulteriori informazioni,
contattare la propria officina.Carburanti vietati
In alcune città sono disponibili carbu‐
ranti contenenti ossigenati quali eteri ed etanolo, nonché carburanti rifor‐
mulati. Se questi carburanti sono
conformi alle specifiche sopra
descritte, possono essere utilizzati.
Ad ogni modo, E85 (85% etanolo) e
altri carburanti contenenti più del 15% di etanolo andranno usati solo nei
veicoli FlexFuel.Attenzione
Non usare carburante contenente
metanolo. Potrebbe corrodere le
parti metalliche dell'impianto di
alimentazione e danneggiare
anche le parti in plastica e in
gomma. Questi danni non sono
coperti dalla garanzia del veicolo.
Alcuni carburanti, soprattutto quelli da
corsa ad alto numero di ottano,
possono contenere un additivo che
aumenta il numero di ottano, chia‐
mato manganese metilciclopentadie‐
nile tricarbonil (MMT). Non utilizzare
carburanti o additivi per carburanti
con MMT, perché possono ridurre la
durata delle candele e influenzare le
prestazioni del sistema di controllo
delle emissioni. La spia MIL Z
potrebbe accendersi 3 112 . In questo
caso occorre rivolgersi a un'officina.
Carburante per motori diesel
Usare solo carburante diesel
conforme alla EN 590 avente una
concentrazione di zolfo massima di
10 ppm.
Si possono usare carburanti biodiesel (conformi alla EN 14214) aventi
contenuto massimo di 7% in volume
(per esempio quello chiamato B7).
