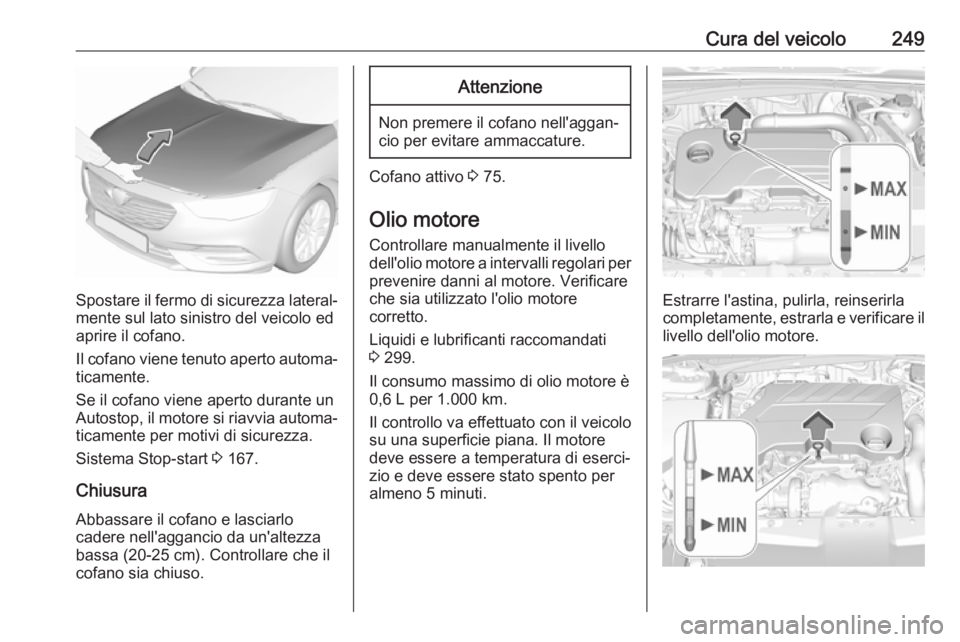

Cura del veicolo249
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto aperto automa‐
ticamente.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐ ticamente per motivi di sicurezza.
Sistema Stop-start 3 167.
Chiusura Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Cofano attivo 3 75.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari per
prevenire danni al motore. Verificare
che sia utilizzato l'olio motore
corretto.
Liquidi e lubrificanti raccomandati
3 299.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno 5 minuti.
Estrarre l'astina, pulirla, reinserirla
completamente, estrarla e verificare il livello dell'olio motore.

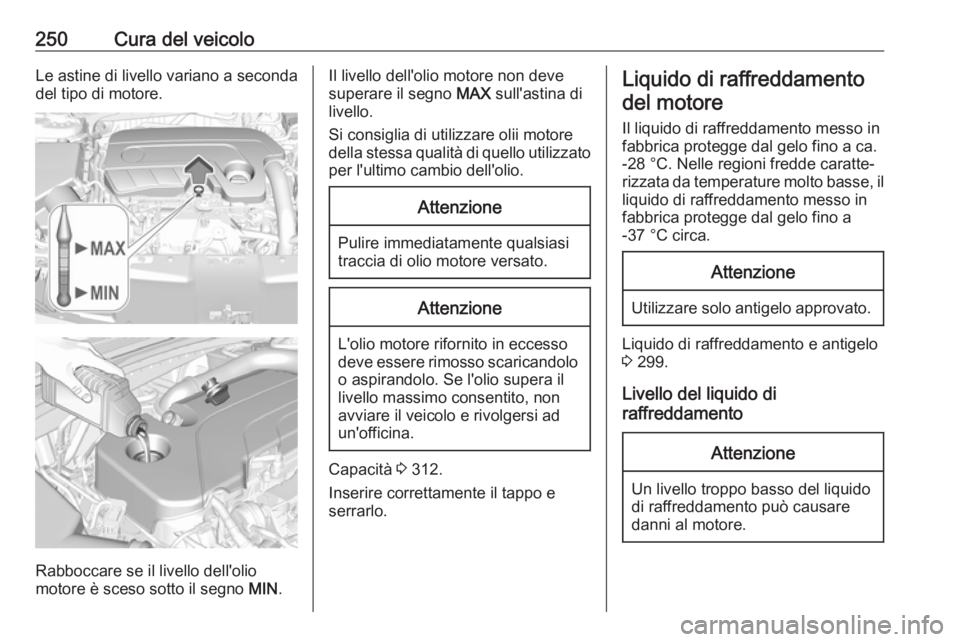

250Cura del veicoloLe astine di livello variano a seconda
del tipo di motore.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Il livello dell'olio motore non deve
superare il segno MAX sull'astina di
livello.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.Attenzione
Pulire immediatamente qualsiasi
traccia di olio motore versato.
Attenzione
L'olio motore rifornito in eccesso
deve essere rimosso scaricandolo
o aspirandolo. Se l'olio supera il livello massimo consentito, non
avviare il veicolo e rivolgersi ad
un'officina.
Capacità 3 312.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento messo in
fabbrica protegge dal gelo fino a ca.
-28 °C. Nelle regioni fredde caratte‐
rizzata da temperature molto basse, il liquido di raffreddamento messo in
fabbrica protegge dal gelo fino a
-37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 299.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

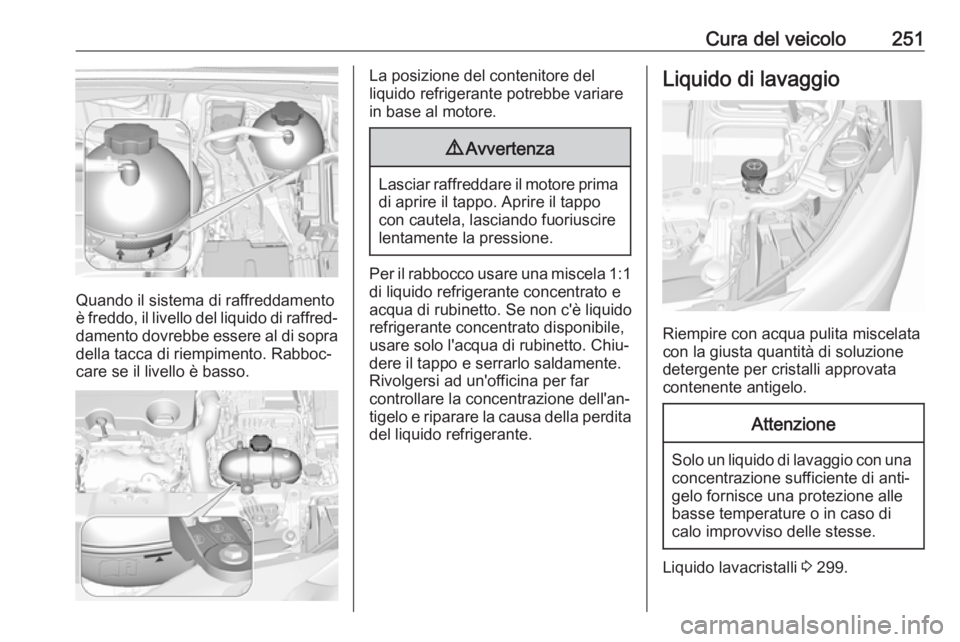

Cura del veicolo251
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
La posizione del contenitore del
liquido refrigerante potrebbe variare
in base al motore.9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela 1:1
di liquido refrigerante concentrato e
acqua di rubinetto. Se non c'è liquido
refrigerante concentrato disponibile,
usare solo l'acqua di rubinetto. Chiu‐
dere il tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvata
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 299.

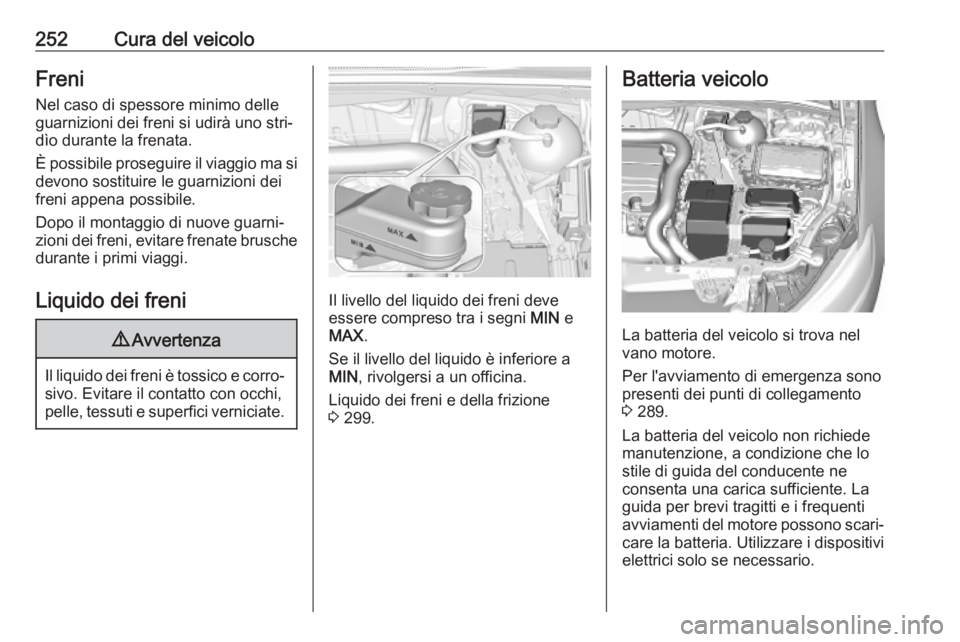

252Cura del veicoloFreniNel caso di spessore minimo delle
guarnizioni dei freni si udirà uno stri‐
dìo durante la frenata.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere compreso tra i segni MIN e
MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 299.
Batteria veicolo
La batteria del veicolo si trova nel
vano motore.
Per l'avviamento di emergenza sono
presenti dei punti di collegamento
3 289.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.

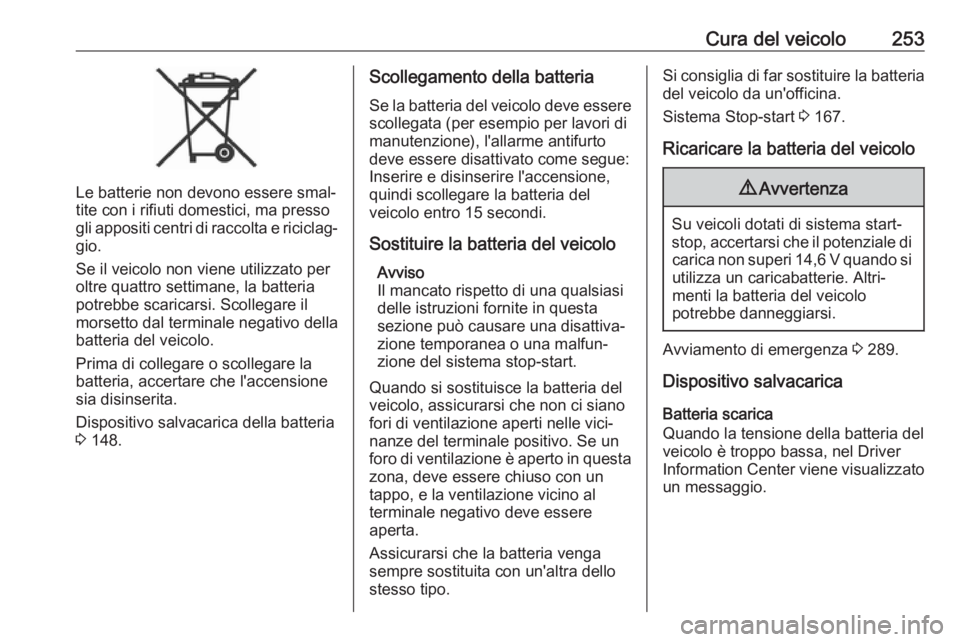

Cura del veicolo253
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 148.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di
manutenzione), l'allarme antifurto
deve essere disattivato come segue:
Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga
sempre sostituita con un'altra dello
stesso tipo.Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Stop-start 3 167.
Ricaricare la batteria del veicolo9 Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando siutilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.
Avviamento di emergenza 3 289.
Dispositivo salvacarica
Batteria scarica
Quando la tensione della batteria del
veicolo è troppo bassa, nel Driver
Information Center viene visualizzato
un messaggio.

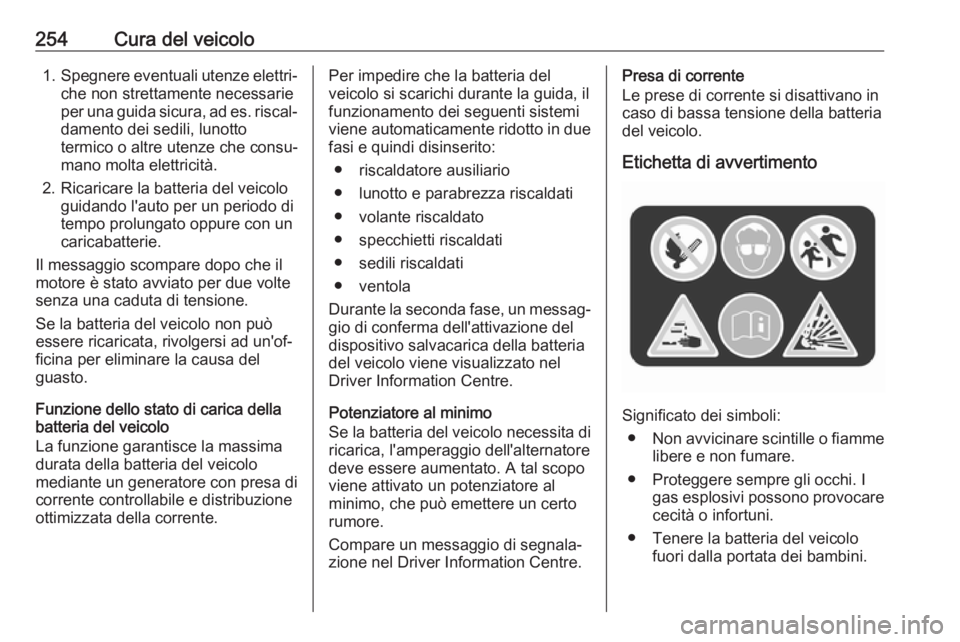

254Cura del veicolo1.Spegnere eventuali utenze elettri‐
che non strettamente necessarie
per una guida sicura, ad es. riscal‐
damento dei sedili, lunotto
termico o altre utenze che consu‐
mano molta elettricità.
2. Ricaricare la batteria del veicolo guidando l'auto per un periodo di
tempo prolungato oppure con un
caricabatterie.
Il messaggio scompare dopo che il
motore è stato avviato per due volte
senza una caduta di tensione.
Se la batteria del veicolo non può
essere ricaricata, rivolgersi ad un'of‐
ficina per eliminare la causa del
guasto.
Funzione dello stato di carica della
batteria del veicolo
La funzione garantisce la massima
durata della batteria del veicolo
mediante un generatore con presa di
corrente controllabile e distribuzione
ottimizzata della corrente.Per impedire che la batteria del
veicolo si scarichi durante la guida, il
funzionamento dei seguenti sistemi
viene automaticamente ridotto in due
fasi e quindi disinserito:
● riscaldatore ausiliario
● lunotto e parabrezza riscaldati
● volante riscaldato
● specchietti riscaldati
● sedili riscaldati
● ventola
Durante la seconda fase, un messag‐ gio di conferma dell'attivazione del
dispositivo salvacarica della batteria del veicolo viene visualizzato nel
Driver Information Centre.
Potenziatore al minimo
Se la batteria del veicolo necessita di
ricarica, l'amperaggio dell'alternatore
deve essere aumentato. A tal scopo
viene attivato un potenziatore al
minimo, che può emettere un certo
rumore.
Compare un messaggio di segnala‐
zione nel Driver Information Centre.Presa di corrente
Le prese di corrente si disattivano in
caso di bassa tensione della batteria
del veicolo.
Etichetta di avvertimento
Significato dei simboli: ● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.

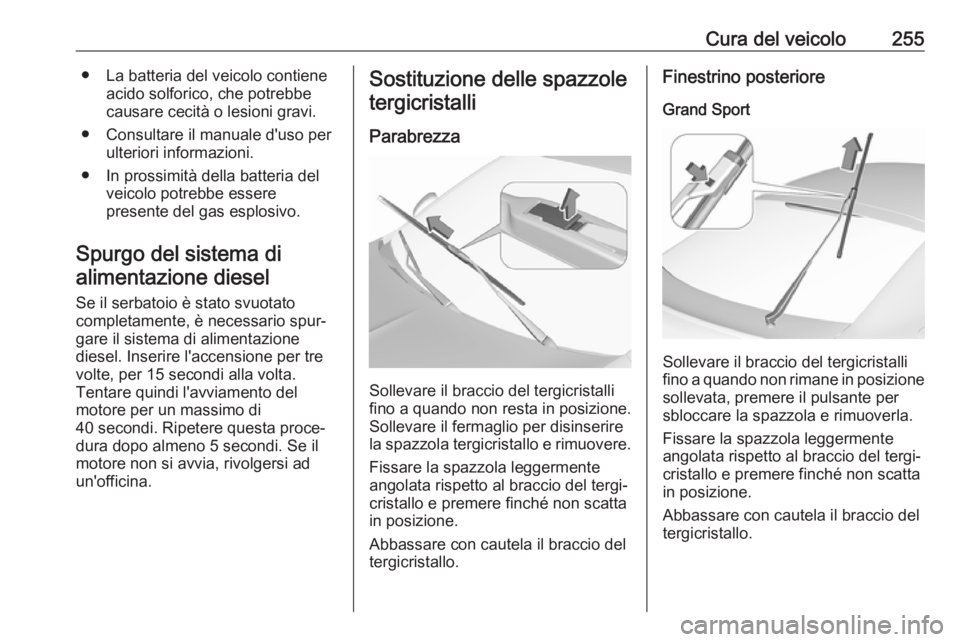

Cura del veicolo255● La batteria del veicolo contieneacido solforico, che potrebbe
causare cecità o lesioni gravi.
● Consultare il manuale d'uso per ulteriori informazioni.
● In prossimità della batteria del veicolo potrebbe essere
presente del gas esplosivo.
Spurgo del sistema di alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare il sistema di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi alla volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo almeno 5 secondi. Se il motore non si avvia, rivolgersi adun'officina.Sostituzione delle spazzole
tergicristalli
Parabrezza
Sollevare il braccio del tergicristalli
fino a quando non resta in posizione. Sollevare il fermaglio per disinserirela spazzola tergicristallo e rimuovere.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Finestrino posteriore
Grand Sport
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.

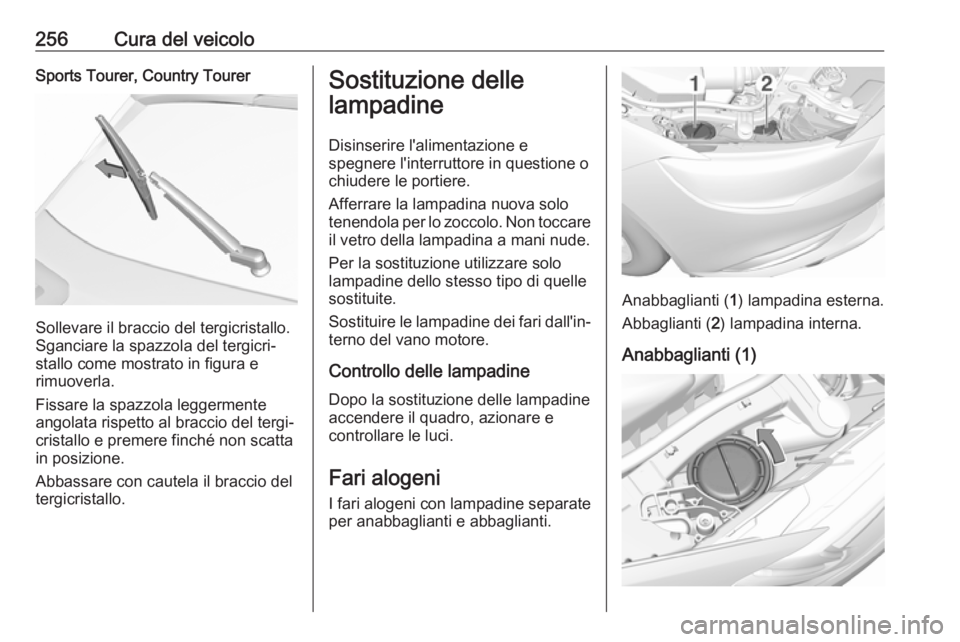

256Cura del veicoloSports Tourer, Country Tourer
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.
Anabbaglianti ( 1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Anabbaglianti (1)

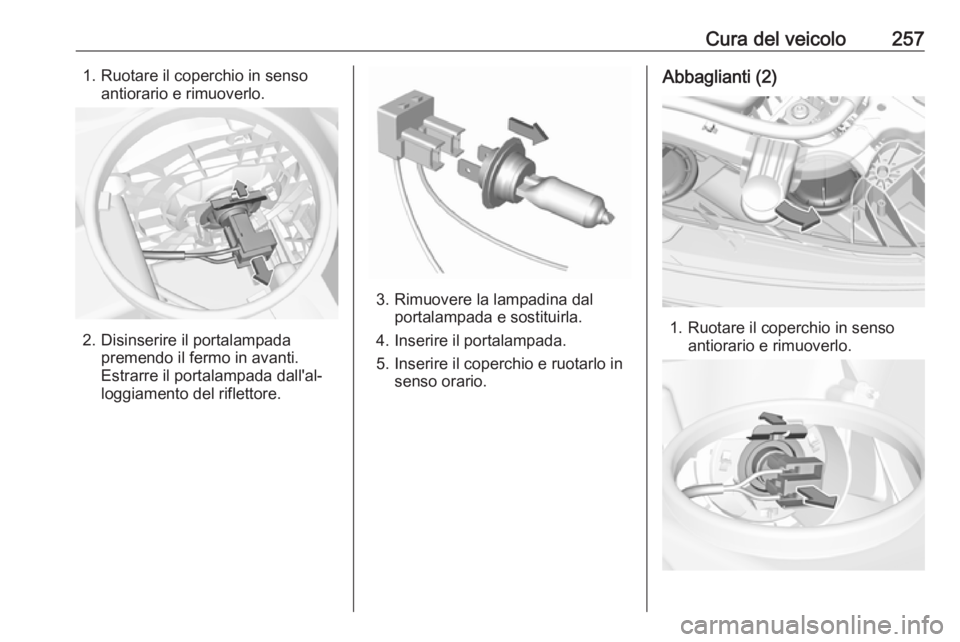

Cura del veicolo2571. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Disinserire il portalampada premendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.
Abbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.

258Cura del veicolo2. Disinserire il portalampadapremendo il fermo in avanti.
Estrarre il portalampada dall'al‐
loggiamento del riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada.
5. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione anteriori In caso di LED difettosi, farli sostituire
da un'officina.
Luci laterali
In caso di LED difettosi, farli sostituire da un'officina.
Luci diurne In caso di LED difettosi, farli sostituireda un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐ glianti, le luci di posizione, le lucidiurne e gli indicatori di direzione
sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.Fendinebbia anteriori
1. Grand Sport, Sports Tourer
Avvolgere la punta di un caccia‐
vite a taglio con un panno per
evitare danni alla vernice. Inserire
il cacciavite nella cavità sul bordo
della copertura. Rimuovere la
copertura facendo leva con
cautela.
Country Tourer
