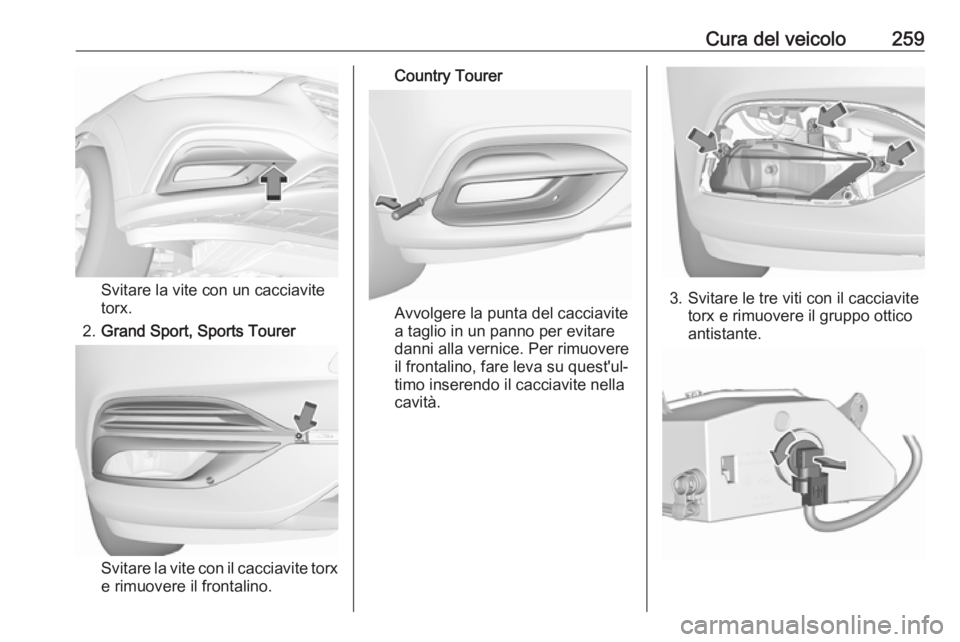

Page 261 of 339
Cura del veicolo259
Svitare la vite con un cacciavite
torx.
2. Grand Sport, Sports Tourer
Svitare la vite con il cacciavite torx
e rimuovere il frontalino.
Country Tourer
Avvolgere la punta del cacciavite
a taglio in un panno per evitare
danni alla vernice. Per rimuovere il frontalino, fare leva su quest'ul‐
timo inserendo il cacciavite nella cavità.3. Svitare le tre viti con il cacciavite torx e rimuovere il gruppo ottico
antistante.

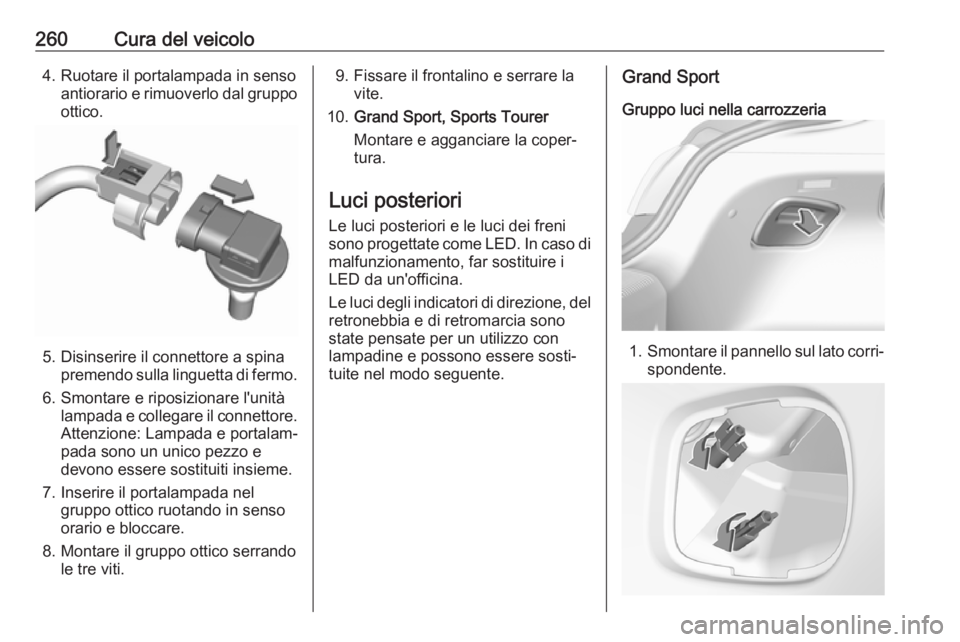

Page 262 of 339
260Cura del veicolo4. Ruotare il portalampada in sensoantiorario e rimuoverlo dal gruppo
ottico.
5. Disinserire il connettore a spina premendo sulla linguetta di fermo.
6. Smontare e riposizionare l'unità lampada e collegare il connettore.
Attenzione: Lampada e portalam‐
pada sono un unico pezzo e
devono essere sostituiti insieme.
7. Inserire il portalampada nel gruppo ottico ruotando in senso
orario e bloccare.
8. Montare il gruppo ottico serrando le tre viti.
9. Fissare il frontalino e serrare lavite.
10. Grand Sport, Sports Tourer
Montare e agganciare la coper‐
tura.
Luci posteriori
Le luci posteriori e le luci dei freni
sono progettate come LED. In caso di
malfunzionamento, far sostituire i
LED da un'officina.
Le luci degli indicatori di direzione, del retronebbia e di retromarcia sono
state pensate per un utilizzo con
lampadine e possono essere sosti‐
tuite nel modo seguente.Grand Sport
Gruppo luci nella carrozzeria
1. Smontare il pannello sul lato corri‐
spondente.

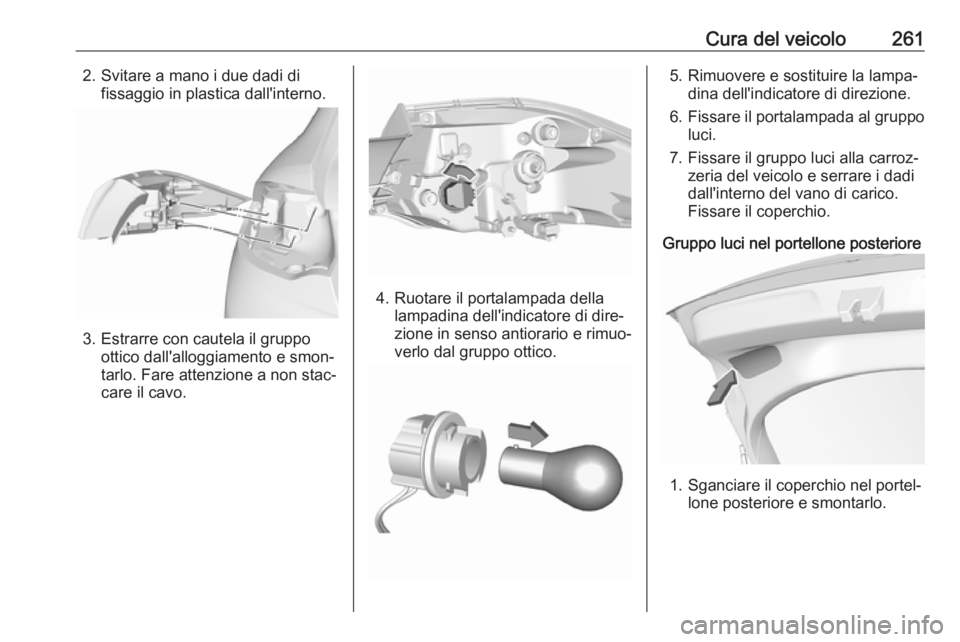

Page 263 of 339
Cura del veicolo2612. Svitare a mano i due dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico dall'alloggiamento e smon‐
tarlo. Fare attenzione a non stac‐
care il cavo.
4. Ruotare il portalampada della lampadina dell'indicatore di dire‐
zione in senso antiorario e rimuo‐
verlo dal gruppo ottico.
5. Rimuovere e sostituire la lampa‐ dina dell'indicatore di direzione.
6. Fissare il portalampada al gruppo
luci.
7. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.

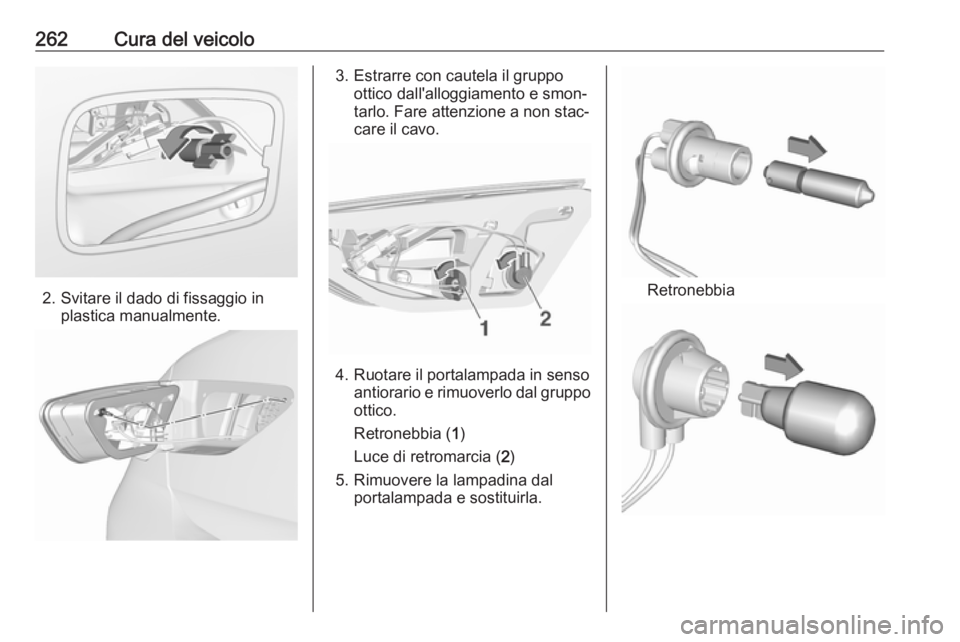

Page 264 of 339
262Cura del veicolo
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dall'alloggiamento e smon‐
tarlo. Fare attenzione a non stac‐
care il cavo.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
Retronebbia ( 1)
Luce di retromarcia ( 2)
5. Rimuovere la lampadina dal portalampada e sostituirla.
Retronebbia
Page 265 of 339
Cura del veicolo263Luce di retromarcia
6. Inserire il portalampada nel gruppo luci posteriore. Montare il
gruppo ottico sul portellone e
serrare la vite dall'interno. Fissare il coperchio.
Sports Tourer, Country Tourer
Gruppo luci nella carrozzeria
1. Aprire i coperchi con il cacciavite. Svitare e rimuovere entrambe le
viti.
2. Estrarre con cautela il gruppo ottico dall'alloggiamento e smon‐
tarlo. Fare attenzione a non stac‐
care il cavo.
3. Ruotare il portalampada della lampadina dell'indicatore di dire‐
zione in senso antiorario e rimuo‐
verlo dal gruppo ottico.
4. Rimuovere la lampadina dal portalampada e sostituire la
lampadina dell'indicatore di dire‐
zione.
5. Fissare il portalampada al gruppo
luci.
6. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare le viti.
Chiudere i coperchi.

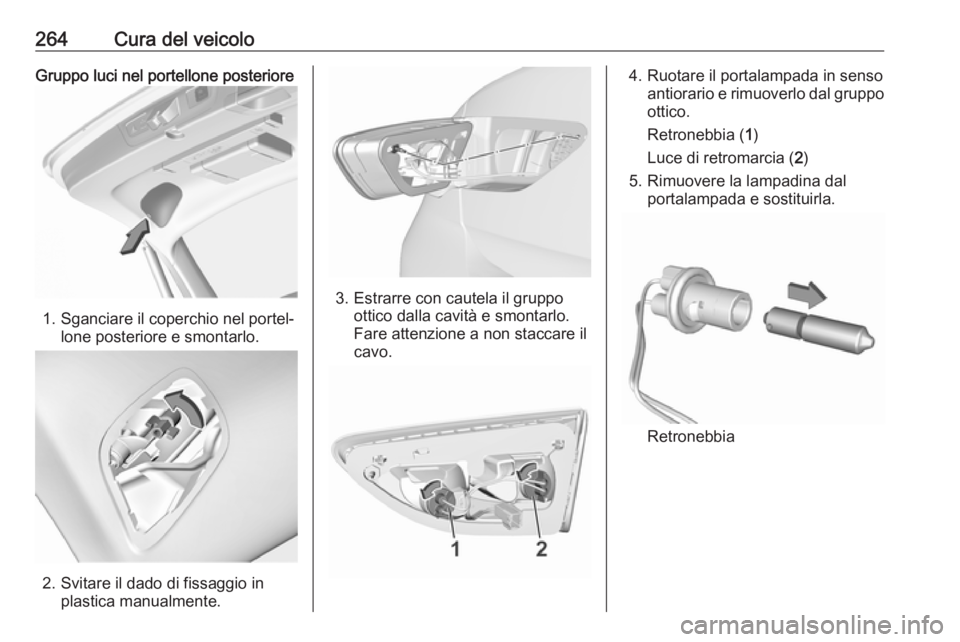

Page 266 of 339
264Cura del veicoloGruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalla cavità e smontarlo.
Fare attenzione a non staccare il
cavo.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
Retronebbia ( 1)
Luce di retromarcia ( 2)
5. Rimuovere la lampadina dal portalampada e sostituirla.
Retronebbia

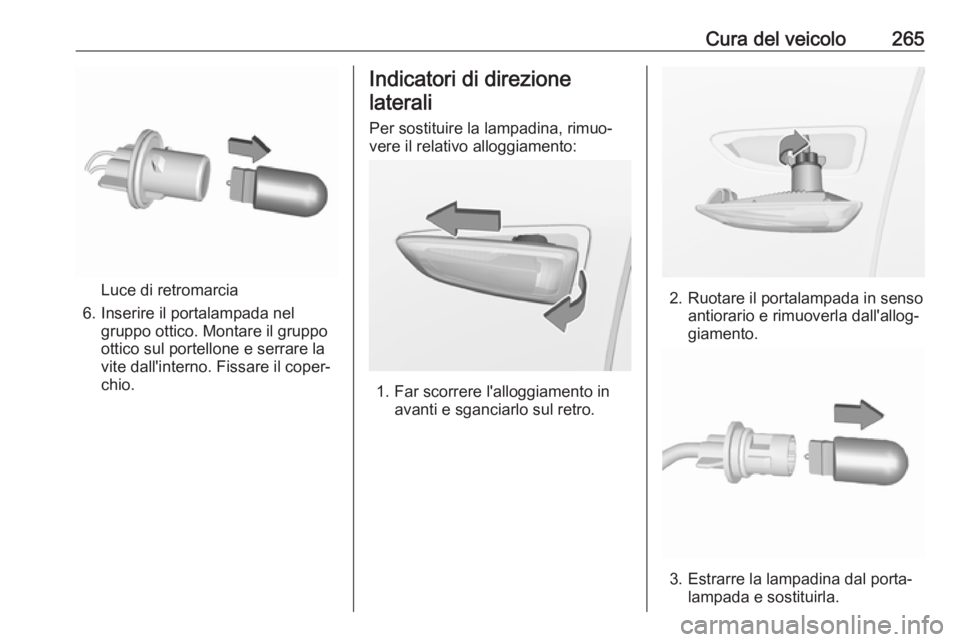

Page 267 of 339
Cura del veicolo265
Luce di retromarcia
6. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico sul portellone e serrare la
vite dall'interno. Fissare il coper‐
chio.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere l'alloggiamento in avanti e sganciarlo sul retro.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

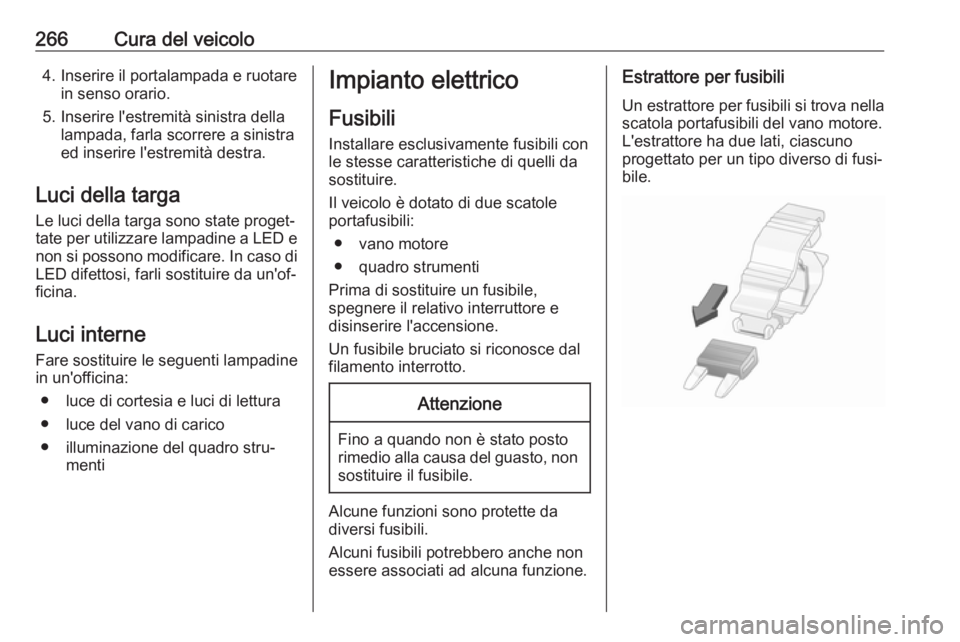

Page 268 of 339

266Cura del veicolo4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole
portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
L'estrattore ha due lati, ciascuno
progettato per un tipo diverso di fusi‐
bile.
Page 269 of 339
Cura del veicolo267

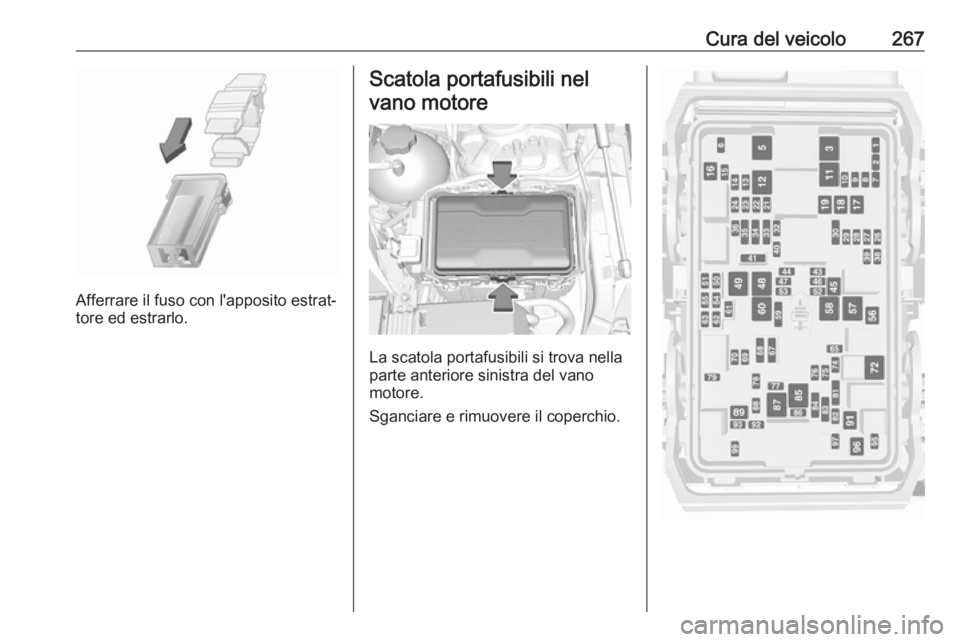

Afferrare il fuso con l'apposito estrat‐
tore ed estrarlo.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.

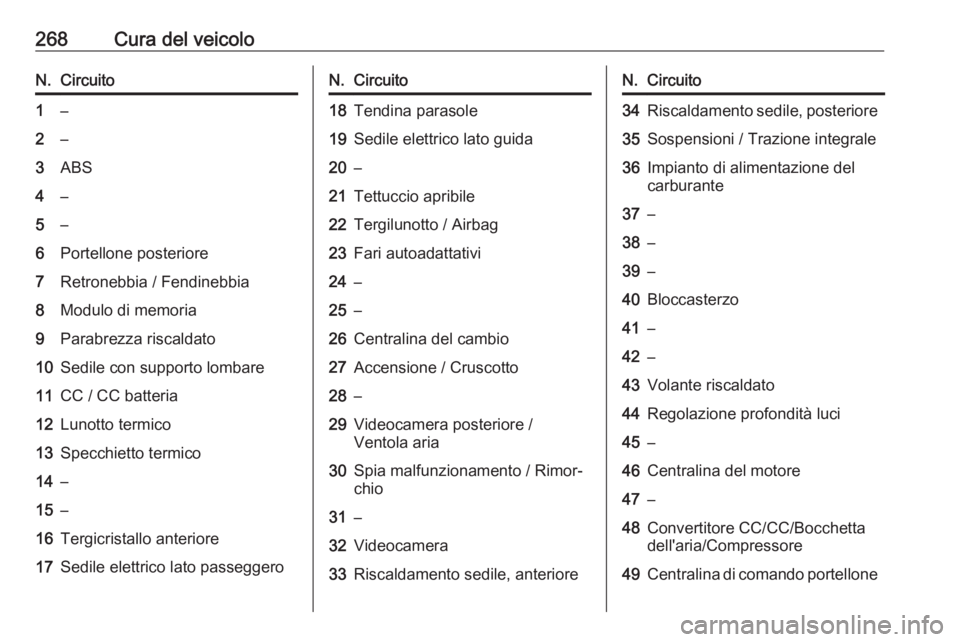

Page 270 of 339
268Cura del veicoloN.Circuito1–2–3ABS4–5–6Portellone posteriore7Retronebbia / Fendinebbia8Modulo di memoria9Parabrezza riscaldato10Sedile con supporto lombare11CC / CC batteria12Lunotto termico13Specchietto termico14–15–16Tergicristallo anteriore17Sedile elettrico lato passeggeroN.Circuito18Tendina parasole19Sedile elettrico lato guida20–21Tettuccio apribile22Tergilunotto / Airbag23Fari autoadattativi24–25–26Centralina del cambio27Accensione / Cruscotto28–29Videocamera posteriore /
Ventola aria30Spia malfunzionamento / Rimor‐
chio31–32Videocamera33Riscaldamento sedile, anterioreN.Circuito34Riscaldamento sedile, posteriore35Sospensioni / Trazione integrale36Impianto di alimentazione del
carburante37–38–39–40Bloccasterzo41–42–43Volante riscaldato44Regolazione profondità luci45–46Centralina del motore47–48Convertitore CC/CC/Bocchetta
dell'aria/Compressore49Centralina di comando portellone
