OPEL INSIGNIA BREAK 2020 Manuel d'utilisation (in French)

Climatisation149ClimatisationSystèmes de climatisation.........149
Climatisation ............................ 149
Climatisation électronique .......153
Chauffage auxiliaire .................159
Bouches d'aération ....................159
Bouches d'aération réglables ..159
Bouches d'aération fixes .........160
Maintenance .............................. 160
Prise d'air ................................. 160
Fonctionnement normal de la climatisation ............................ 160
Service .................................... 160Systèmes de
climatisation
Climatisation
L'illustration montre des fonctions qui peuvent être indisponibles pour votre
véhicule.
Commandes pour : ● Vitesse de soufflerie E
● Température TEMP
● Répartition de l'air ", x et y
● Climatisation A/C
● Désembuage et dégivrage á
● Recyclage d'air n
● Air extérieur (
● Lunette arrière chauffante et rétroviseurs extérieurs b
● Pare-brise chauffant ,
● Sièges chauffants ß
Certaines modifications des réglages sont indiquées brièvement dans l'affi‐
chage d'informations. Les fonctions
activées sont indiquées par la diode
du bouton concerné.
Vitesse de soufflerie E
Régler le débit d'air en tournant E
sur la vitesse souhaitée.Dans le sens
horaire:augmentationDans le sens
antihoraire:diminution
Température TEMP
Ajuster la température en tournant
TEMP sur la température souhaitée.
zone rouge:plus chaudzone bleue:plus froid

150ClimatisationLe chauffage n’est vraiment efficaceque lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Répartition de l'air ", x et y
Appuyer sur :":vers le pare-brise et les vitres
latérales avantx:vers la tête et les sièges arrières via les bouches d'aération
réglablesy:vers les espaces pour les pieds, avant et arrière, et vers le pare-
brise
Des combinaisons sont possibles.
Climatisation A/C
Appuyer sur A/C pour mettre le refroi‐
dissement en marche. L'activation est
indiquée par la diode du bouton. Le
refroidissement ne fonctionne que
lorsque le moteur est en marche et
que le ventilateur de commande de
climatisation est en fonction.
Appuyer de nouveau sur A/C pour
arrêter le refroidissement.
Le système de climatisation refroidit
et déshumidifie l'air dès que la tempé‐
rature extérieure est légèrement
supérieure au point de gel. Il peut
alors se former de la condensation
qui se traduit par un écoulement sous le véhicule.
Si aucun refroidissement ou déshu‐ midification n'est requis, désactiver le système de refroidissement pour
économiser le carburant.
Activer le refroidissement peut inhiber
les arrêts automatiques.
Système Stop/Start 3 168.

Climatisation151Désembuage et dégivrage des
vitres á
● Appuyer sur á : la soufflerie
passe automatiquement en
vitesse maximale, la répartition
d'air est dirigée vers le pare-
brise.
● Régler le commutateur de température TEMP sur le niveau
le plus chaud.
● Activer la climatisation A/C si
nécessaire.
● Activer la lunette arrière chauf‐ fante b.
● Activer le pare-brise chauf‐
fant , si disponible.
● Ouvrir les bouches d'aération latérales selon les besoins et les
diriger vers les vitres latérales.
● Pour un désembuage et un dégi‐
vrage maximal, régler la vitesse
du ventilateur au niveau le plus
élevé.
Remarque
Une pression sur á, quand le
moteur est en marche, empêche
tout arrêt automatique jusqu'à ce
que le bouton á soit pressé à
nouveau.
Si á est pressé pendant un arrêt
automatique du moteur, le moteur
redémarre automatiquement.
Système Stop/Start 3 168.Recyclage d'air n
Appuyer sur n pour activer le
mode de recyclage de l'air ; la LED est
indiquée.
Sélectionner le recyclage d'air pour
accélérer le refroidissement de l'ha‐
bitacle ou pour empêcher la pénétra‐
tion des odeurs ou d'échappement
extérieures.
Appuyer sur n de nouveau pour
désactiver le mode de recyclage d'air.
Pour la version dépourvue de pare-
brise chauffant, appuyer sur
( pour désactiver le recyclage de
l'air. Le mode d'air extérieur est
activé.

152Climatisation9Attention
Le système de recyclage d'air
réduit le renouvellement de l'air
intérieur. En utilisation sans refroi‐ dissement, l'humidité de l'air
augmente et les vitres peuvent se
recouvrir de buée. On observe
une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue depuis l'extérieur, enclen‐
cher l'essuie-glace avant et désacti‐
ver w.
Mode d'air extérieur (
Appuyer sur ( pour activer le mode
d'air extérieur ; la LED est indiquée.
Appuyer sur n pour activer le
mode de recyclage de l'air. Le mode d'air extérieur est désactivé.
Refroidissement maximal
Ouvrir brièvement les vitres pour
évacuer rapidement l'air chaud.
● Allumer la climatisation A/C.
● Appuyer sur n pour activer le
système de recyclage de l'air.
● Appuyer sur x pour la répartition
d'air.
● Placer le commutateur de tempé‐
rature TEMP sur le niveau le plus
froid.
● Régler la vitesse de soufflerie E au maximum.
● Ouvrir toutes les bouches.

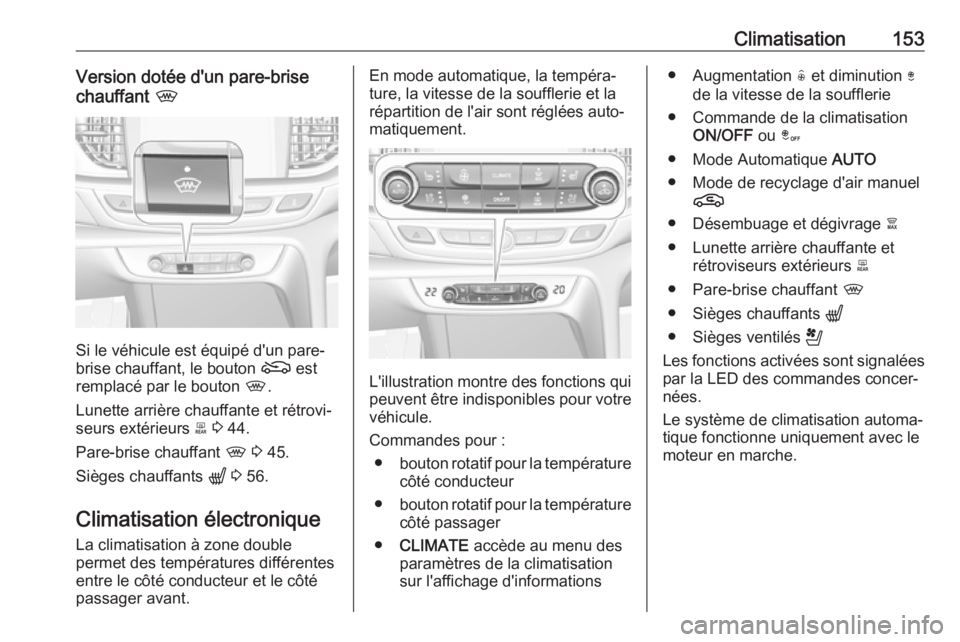

Climatisation153Version dotée d'un pare-brise
chauffant ,
Si le véhicule est équipé d'un pare-
brise chauffant, le bouton ( est
remplacé par le bouton ,.
Lunette arrière chauffante et rétrovi‐
seurs extérieurs b 3 44.
Pare-brise chauffant , 3 45.
Sièges chauffants q 3 56.
Climatisation électronique La climatisation à zone double
permet des températures différentes
entre le côté conducteur et le côté
passager avant.
En mode automatique, la tempéra‐
ture, la vitesse de la soufflerie et la
répartition de l'air sont réglées auto‐
matiquement.
L'illustration montre des fonctions qui peuvent être indisponibles pour votre
véhicule.
Commandes pour : ● bouton rotatif pour la température
côté conducteur
● bouton rotatif pour la température
côté passager
● CLIMATE accède au menu des
paramètres de la climatisation
sur l'affichage d'informations
● Augmentation ( et diminution )
de la vitesse de la soufflerie
● Commande de la climatisation ON/OFF ou â
● Mode Automatique AUTO
● Mode de recyclage d'air manuel n
● Désembuage et dégivrage à
● Lunette arrière chauffante et rétroviseurs extérieurs b
● Pare-brise chauffant ,
● Sièges chauffants q
● Sièges ventilés r
Les fonctions activées sont signalées par la LED des commandes concer‐
nées.
Le système de climatisation automa‐
tique fonctionne uniquement avec le
moteur en marche.

154ClimatisationMenu des paramètres de la
climatisation CLIMATE
Paramètres pour
● Répartition de l'air w, x , y
● Vitesse de soufflerie E
● Température pour le conducteur et le passager 23°/25°
● Synchronisation de température double zone SYNC
● Climatisation A/C
peut être activée manuellement dans
le menu des paramètres de la clima‐
tisation. Appuyer sur CLIMATE pour
accéder au menu et suivre les
boutons tactiles.
Le menu des paramètres de la clima‐ tisation est également accessible via
le bouton g de l'affichage d'informa‐
tions 3 123.
Les changements des paramètres via les commandes sont indiqués sous
forme de notifications sur
l'affichage d'informations.
Mode Automatique AUTO
Paramètres de base pour un contrôle automatique avec un confort maxi‐
mal :
● Appuyer sur le bouton AUTO, la
répartition de l'air et la vitesse de
la soufflante seront réglées auto‐
matiquement.
● Ouvrir toutes les bouches d'aéra‐
tion pour permettre une réparti‐
tion optimale de l'air en mode
automatique.
● Le refroidissement doit être activé dans le menu des paramè‐tres de la climatisation pour un
refroidissement et un désem‐
buage optimaux. Appuyer sur
Climate pour accéder au menu et
suivre les boutons tactiles afin
d'activer la climatisation A/C.
● Régler les températures souhai‐ tées séparément pour le conduc‐teur et le passager avant à l'aide
des boutons rotatifs gauche et
droit. La température recomman‐
dée est de 22 °C. La température
est indiquée brièvement sur l'af‐
fichage à côté des boutons rota‐
tifs et dans le menu des réglages de climatisation.
● Le mode de recyclage de l'air n doit être désactivé. Lorsqu'il
est désactivé, la LED du bouton
n'est pas allumée.

Climatisation155Réglages manuelsLes réglages de la climatisation
peuvent être modifiés en activant les
boutons et les boutons rotatifs
comme décrit ci-dessous. Une modi‐
fication de réglage désactivera le
mode automatique.
Vitesse de soufflerie ( )
Appuyer sur le bouton supérieur
( pour augmenter ou sur le bouton
inférieur ) pour diminuer la vitesse de
la soufflerie. La vitesse de soufflerie
est indiquée grâce à une notification
dans l'affichage d'informations. La
vitesse de la soufflerie peut égale‐
ment être modifiée grâce aux boutons tactiles sur l'affichage des paramè‐
tres de la climatisation. Appuyer sur
Climate pour accéder au menu.
Maintenir le bouton inférieur )
enfoncé plus longtemps : la soufflerie et le refroidissement sont arrêtés.
Pour revenir en mode automatique :
appuyer sur AUTO.
Répartition de l'air w, x , y
Appuyer sur Climate pour accéder au
menu.
Toucher :w:vers le pare-brise et les vitres
latérales avantx:vers la tête et les sièges arrières via les bouches d'aération
réglablesy:vers les espaces pour les pieds,
avant et arrière, et vers le pare- brise
Pour revenir à une répartition auto‐matique de l'air, appuyer sur AUTO.
Présélection de la température

156ClimatisationRégler les températures souhaitées à
la valeur souhaitée, séparément pour le conducteur et le passager avant, à
l'aide des boutons rotatifs gauche et
droit. Le bouton du côté passager
permet de modifier la température du côté passager. Le bouton du côté
conducteur permet de modifier la
température du côté conducteur ou
des deux côtés selon l'activation de la synchronisation SYNC. La tempéra‐
ture recommandée est de 22 °C. La
température est indiquée sur l'affi‐
chage à côté des boutons rotatifs et
sous forme de notification sur l'affi‐
chage d'informations.
Si la température minimale Lo est
réglée, le système de commande de
climatisation fonctionne avec sa
capacité maximale de refroidisse‐ ment, si le refroidissement A/C est
activé.
Si la température maximale Hi est
réglée, la climatisation fonctionne‐
ment avec sa capacité maximale de
chauffage.Remarque
Si A/C est activé, la réduction de la
température réglée de l'habitacle peut provoquer le redémarrage du
moteur à combustion à partir d'un
arrêt automatique ou le blocage d'un
arrêt automatique.
Système Stop/Start 3 168.
Synchronisation de température
double zone SYNC
Appuyer sur Climate pour accéder au
menu. Toucher SYNC pour lier le
réglage de température côté passa‐
ger à la température du côté conduc‐ teur.
Lorsque des réglages du côté passa‐
ger sont effectués, la synchronisation
est désactivée et la DEL s'éteint.Climatisation A/C
Appuyer sur Climate pour accéder au
menu et sélectionner le bouton tactile
A/C pour allumer ou arrêter la clima‐
tisation.
Le refroidissement ne fonctionne que
lorsque le moteur est en marche et que le ventilateur de commande de
climatisation est en fonction.
Le système de climatisation refroidit
et déshumidifie (assèche) l'air à partir d'une certaine température exté‐
rieure. Il peut alors se former de la
condensation qui se traduit par un
écoulement sous le véhicule.

Climatisation157Si aucun refroidissement ou déshu‐
midification n'est requis, désactiver le
système de refroidissement pour
économiser le carburant.
Mode de recyclage d'air manuel n
Appuyer sur n pour activer le
mode de recyclage de l'air. L'activa‐
tion est signalée par l'éclairage de la
LED dans le bouton.
Appuyer de nouveau sur n pour
désactiver le mode de recyclage.
9 Attention
Le système de recyclage d'air
réduit le renouvellement de l'air
intérieur. En utilisation sans refroi‐ dissement, l'humidité de l'air
augmente et les vitres peuvent se
recouvrir de buée. On observe
une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.
Dans des conditions d'air ambiant
chaud et très humide, le pare-brise
peut s'embuer de l'extérieur quand
l'air froid y est dirigé. Si le pare-brise
s'embue depuis l'extérieur, enclen‐
cher l'essuie-glace avant et désacti‐
ver w.
Recyclage d'air automatique
Un capteur d'humidité d'air passe
automatiquement à l'air extérieur si
l'air intérieur est trop humide.
Désembuage et dégivrage des
vitres à
● Appuyer sur à. L'activation est
signalée par l'éclairage de la LED
dans le bouton.
● La température et la répartition d'air se règlent automatiquementet la soufflerie fonctionne à
grande vitesse.
● Activer la climatisation : Appuyer sur CLIMATE pour afficher le
menu de climatisation sur l'affi‐
chage d'informations, puis sélec‐
tionner A/C.
● Activer la lunette arrière chauf‐ fante b.

158Climatisation● Activer le pare-brise chauf‐fant , si disponible.
● Pour revenir au mode précédent,
appuyer de nouveau sur à ; pour
revenir en mode automatique,
appuyer sur AUTO.
Remarque
Une pression sur à, quand le moteur
est en marche, empêche tout arrêt automatique jusqu'à ce que le
bouton à soit pressé à nouveau.
Si à est pressé pendant un arrêt
automatique du moteur, le moteur
redémarre automatiquement.
Système Stop/Start 3 168.Désactivation ou activation de la
climatisation électronique ON/OFF
Le refroidissement, le ventilateur et le
mode automatique peuvent être
désactivés en appuyant sur ON/OFF.
Lorsque le système est désactivé, la
LED du bouton ON/OFF ne s'allume
pas.
Activer en appuyant de nouveau sur
ON/OFF ou sur AUTO. L'activation
est signalée par l'éclairage de la LED dans le bouton.
Version dotée d'un pare-brise
chauffant ,
Si le véhicule est équipé d'un pare-
brise chauffant, le bouton ON/OFF
est remplacé par le bouton ,.
Dans ce cas, le système de
commande de climatisation s'éteint
alors grâce au bouton â. Allumer en
appuyant sur (.
