278Soins du véhicule9Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Après avoir réglé la pression des
pneus, sélectionner le réglage de charge des pneus correspondant sur
la page Charge des pneus du centre
d'informations du conducteur 3 117.
Importance de la température La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations
et dans le tableau de pression des
pneus sont valables pour les pneus à
froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la véri‐
fication de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi indiquera une valeur réduite, ce qui
ne doit pas nécessairement être inter‐ prété comme le signe d'une fuite d'air.
Système de surveillance dela pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de pres‐
sion des pneus et ne remplace pas l'entretien régulier des pneus par
le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de
surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐ mologation d'usage du type de
véhicule.
Sélectionner la page Surveillance de
la pression des pneus sous le menu
Info , au centre d'informations du
conducteur 3 117.

Soins du véhicule279
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐ pondant dans le centre d'informations
du conducteur.
Le système prend en compte la
température des pneus et le réglage
de charge des pneus pour les aver‐ tissements.
Pour le réglage de la charge des
pneus, voir plus loin dans le présent
chapitre.
Importance de la température 3 277.
Écran de niveau de base : Si la pres‐
sion d'un pneu chute de manière
significative, la valeur de pression de
pneu correspondante est affichée
inversée.
Affichage de niveau supérieur : Les
valeurs de pression des pneus dans
la plage normale sont indiquées en lettres vertes. Si la pression d'un pneu chute de manière significative, la
valeur correspondante devient
orange.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 114.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 318.
S'assurer que l'état de la charge du
véhicule correspond à la pression des pneus sélectionnée. Pour l'état de la
charge du véhicule, voir plus loin
dans le présent chapitre.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre
d'informations du conducteur.
Pendant ce temps, il se peut que w
reste allumé.
Si w s'allume à des températures plus
basses et s'éteint après quelques
instants de conduite, ceci peut indi‐
quer que la pression des pneus est
proche de la limite de basse pression.
Vérifier la pression des pneus.
Messages du véhicule 3 128.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le

282Soins du véhicule9Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Véhicules avec roues en acier : Si des écrous de blocage de roue sont utili‐
sés, ne pas poser d'enjoliveurs.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige sont uniquement
autorisées sur les pneus de taille
215/60 R16, 215/55 R17,
225/55 R17 et 235/45 R18.
Roue de secours temporaire
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de
roulement peuvent être réparés avec
le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐ rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être
réparés à l'aide du kit de réparation
des pneus.

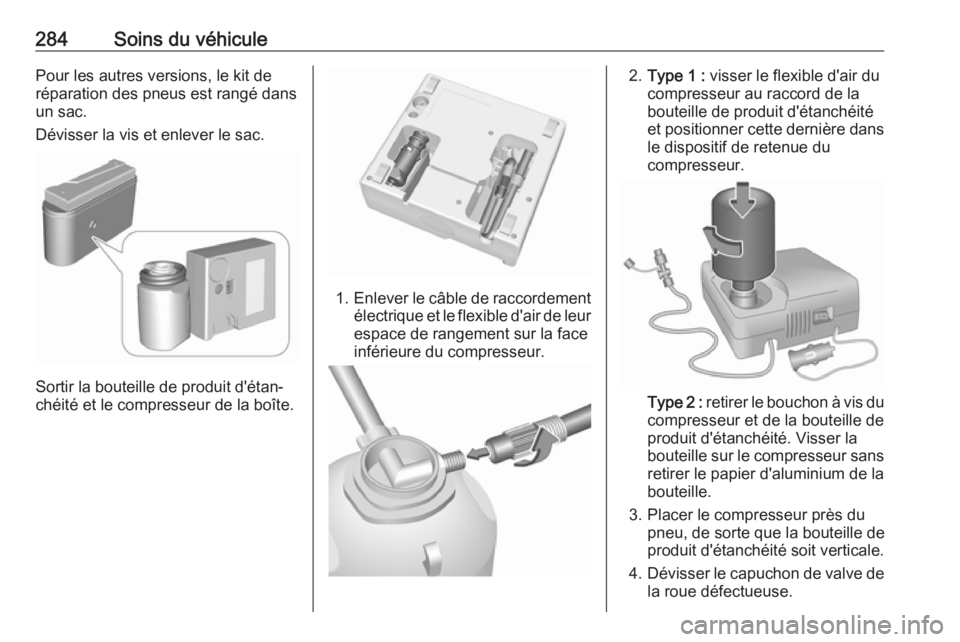

284Soins du véhiculePour les autres versions, le kit de
réparation des pneus est rangé dans
un sac.
Dévisser la vis et enlever le sac.
Sortir la bouteille de produit d'étan‐
chéité et le compresseur de la boîte.
1. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
2. Type 1 : visser le flexible d'air du
compresseur au raccord de la
bouteille de produit d'étanchéité
et positionner cette dernière dans
le dispositif de retenue du
compresseur.
Type 2 : retirer le bouchon à vis du
compresseur et de la bouteille de
produit d'étanchéité. Visser la
bouteille sur le compresseur sans retirer le papier d'aluminium de la
bouteille.
3. Placer le compresseur près du pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
4. Dévisser le capuchon de valve de
la roue défectueuse.

292Soins du véhiculeRanger la roue de taille normale
remplacée dans la niche de roue
de secours
Fixer la roue de taille normale endom‐
magée orientée vers le haut avec
l'écrou papillon dans la niche de roue
de secours, après avoir posé un
boulon avec une tige plus longue sur
la tige filetée. Le boulon avec une tige
plus longue se trouve dans l'outillage
du véhicule 3 275 . Pour fixer la roue :
1.Serrer le boulon sur la tige filetée.
2. Ranger la roue endommagée, extérieur vers le haut, dans la
niche de roue de secours et fixer
en vissant l'écrou papillon dans le sens horaire sur le boulon avec
une tige plus longue.9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. Lors d'un arrêt
brutal ou d'une collision, les objets
non arrimés peuvent blesser les
occupants ou endommager le
chargement ou le véhicule.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
correctement fixée.
Roue de secours avec pneu à
sens de roulement imposé
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de
la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.

Soins du véhicule293Démarrage par câbles
auxiliaires
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.
Ne jamais démarrer à l'aide d'un char‐
geur rapide.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de
protection.
● Utiliser une batterie de démar‐ rage de véhicule de même
tension (12 V). Sa capacité (Ah)
ne peut pas être trop inférieure à
celle de la batterie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.

302Service et maintenanceService et
maintenanceInformations générales ..............302
Informations sur l'entretien ......302
Fluides, lubrifiants et pièces re‐
commandés ............................... 303
Fluides et lubrifiants recommandés ......................... 303Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 108.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule doit s'ef‐ fectuer tous les 30 000 km ou une fois
par an, selon l'échéance survenant
en premier. Un changement supplé‐
mentaire d'huile moteur et de filtre est
indiqué par le système de durée de
vie avant vidange du moteur, lorsque
cette opération est nécessaire avant
la maintenance.Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :
Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine du Nord, Malte, Monaco,
Monténégro, Norvège, Pays-Bas,
Pologne, Portugal, République tchè‐
que, Roumanie, Royaume-Uni, Saint- Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 108.

Service et maintenance303Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est
requis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication
contraire dans l'affichage d'entretien.
Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐
que, conduite en montagne, conduite
sur des surfaces routières en
mauvais état et sableuses, augmen‐
tation de la pollution de l'air, présence de sable dans l'air et haute teneur enpoussières, conduite à haute altitude
et variations importantes de tempéra‐
ture. Dans ces conditions d'utilisation intenses, certains entretiens peuvent
être plus souvent nécessaires que
l'intervalle d'entretien habituel.
Les intervalles d'entretien pour l'inter‐
national sont valides pour les pays qui ne sont pas mentionnés dans les
intervalles d'entretien pour l'Europe.Affichage d'entretien 3 108.
Confirmations
La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le
kilométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier
ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐ tie ou de demande de geste commer‐
cial. Il constitue également un argu‐
ment positif lors de la revente du
véhicule.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement les produits
conformes aux spécifications recom‐
mandées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont
dangereux et peuvent être nocifs. Manipuler avec prudence.
Respecter les consignes figurant
sur les récipients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la
viscosité. La qualité de l'huile garantit
par exemple la propreté du moteur, la protection contre l'usure et le contrôle
du vieillissement de l'huile, tandis que

304Service et maintenancele degré de viscosité indique la fluiditéde l'huile sur une plage de tempéra‐
ture donnée.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 308.
Appoint d'huile moteurAvertissement
Si de l'huile se répand, l'éponger
et la mettre au rebut correctement.
Les huiles moteur de différentes
marques et différents producteurs
peuvent être mélangées pour autant
que vous respectiez les qualité et
viscosité d'huile moteur requises.
L'utilisation d'huiles moteur classéesuniquement ECA pour tous les
moteurs à essence est interdite, car
le moteur risquerait d'être endom‐
magé dans certaines conditions de
fonctionnement.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 308.
Additifs d'huile moteur
supplémentaires
L'utilisation d'additifs d'huile moteur
supplémentaires peut entraîner des
dégâts et rendre la garantie caduque.
Degrés de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex.
SAE 5W-30. Le premier chiffre, suivi
d'un W, indique la viscosité à basse
température et le second chiffre, la
viscosité à haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 308.
Toutes les classes de viscosité
recommandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pour
liquide de refroidissement sans silica‐
tes et à longue durée de vie (LLC)
homologué pour le véhicule. Prendre
contact avec un atelier.
Le système est rempli en usine par un liquide de refroidissement conçu pour
offrir une excellente protection contre la corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les régions froides à très basses températures, le
liquide de refroidissement rempli en
usine offre une protection contre le
gel à des températures allant jusqu'à
-37 °C. Cette concentration doit être
maintenue toute l'année. L'utilisation
d'additifs supplémentaires pour
liquide de refroidissement dont le but
est de procurer une protection
supplémentaire contre la corrosion ou
d'assurer l'étanchéité en cas de peti‐
tes fuites peut provoquer des problè‐
mes de fonctionnement. Nous décli‐
nons toute responsabilité quant aux

Caractéristiques techniques307Données de la plaquette signaléti‐
que :1:constructeur2:numéro d'homologation3:numéro d'identification du
véhicule4:poids nominal brut du véhicule
autorisé [en kg]5:poids total roulant autorisé [en kg]6:charge maximale autorisée sur
l'essieu avant [en kg]7:charge maximale autorisée sur
l'essieu arrière [en kg]8:données spécifiques au véhicule
ou au pays, p. ex. AM = année-
modèle
La charge sur essieu avant et la
charge sur essieu arrière ne doivent
pas dépasser ensemble le poids total
autorisé en charge.
Le poids en ordre de marche du
véhicule dépend des caractéristiques du véhicule, par exemple des acces‐soires et équipements facultatifs. Voir
le certificat de conformité CEE fourni
avec votre véhicule et les autres
documents d'enregistrement natio‐
naux.
Les caractéristiques techniques ont
été établies selon les normes de la
Communauté Européenne. Tous
droits de modification réservés. Les
indications figurant sur les papiers du
véhicule ont toujours priorité sur
celles du présent manuel.
Identification du moteur
Les tableaux de caractéristiques
techniques utilisent l'appellation du
moteur. Le tableau des données du
moteur affiche également le code
technique.
Caractéristiques du moteur 3 311.
Pour identifier le moteur adéquat, voir le certificat de conformité CEE fourni
avec votre véhicule et les autres
documents d'enregistrement natio‐
naux.
Le certificat de conformité indique l'appellation du moteur, les autres
publications nationales peuvent indi‐
quer le code technique. Vérifier la
cylindrée et la puissance moteur afin
d'identifier le moteur respectif.
