OPEL INSIGNIA BREAK 2020 Priručnik za vlasnika (in Croatian)

Kontrola klime149● Uključite grijanje stražnjegprozora b.
● Ako je dostupno, uključite grijanje
vjetrobrana ,.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
● Za maksimalno odmagljivanje i odmrzavanje, postavite brzinu
ventilatora na najvišu razinu.
Napomena
Ako pritisnete á dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja á.
Ako pritisnete á dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 165.Sustav recirkulacije zraka n
Pritisnite n za uključenje moda
recirkulacije zraka, pokazuje se LED
dioda.
Odaberite recirkulaciju zraka za
pomoć pri hlađenju unutrašnjosti ili za blokiranje neugodnih mirisa ili
ispušnih plinova izvana.
Ponovno pritisnite n, za
isključivanje načina rada s
recirkulacijom zraka.
Kod verzija bez grijanja vjetrobrana,
pritisnite ( ako želite isključiti
recirkulaciju zraka. Uključen je mod
vanjskog zraka.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana ako je hladni zrak usmjeren
prema njemu. Ako se vjetrobransko
staklo zamagli izvana, uključite brisač vjetrobranskog stakla i isključite w.

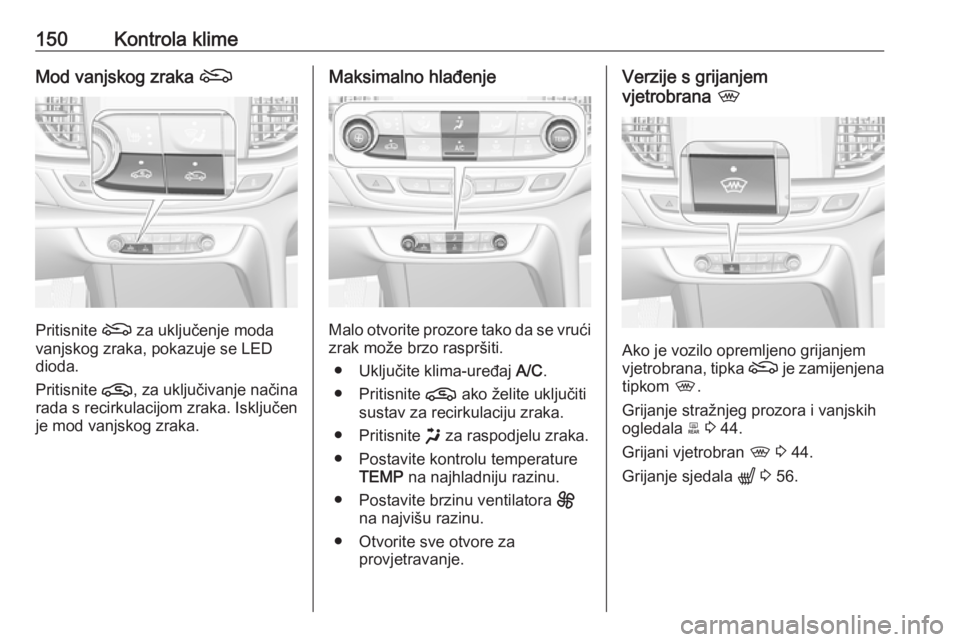

150Kontrola klimeMod vanjskog zraka (
Pritisnite ( za uključenje moda
vanjskog zraka, pokazuje se LED
dioda.
Pritisnite n, za uključivanje načina
rada s recirkulacijom zraka. Isključen
je mod vanjskog zraka.
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.
● Uključite klima-uređaj A/C.
● Pritisnite n ako želite uključiti
sustav za recirkulaciju zraka.
● Pritisnite x za raspodjelu zraka.
● Postavite kontrolu temperature TEMP na najhladniju razinu.
● Postavite brzinu ventilatora E
na najvišu razinu.
● Otvorite sve otvore za provjetravanje.
Verzije s grijanjem
vjetrobrana ,
Ako je vozilo opremljeno grijanjem
vjetrobrana, tipka ( je zamijenjena
tipkom ,.
Grijanje stražnjeg prozora i vanjskih
ogledala b 3 44.
Grijani vjetrobran , 3 44.
Grijanje sjedala q 3 56.

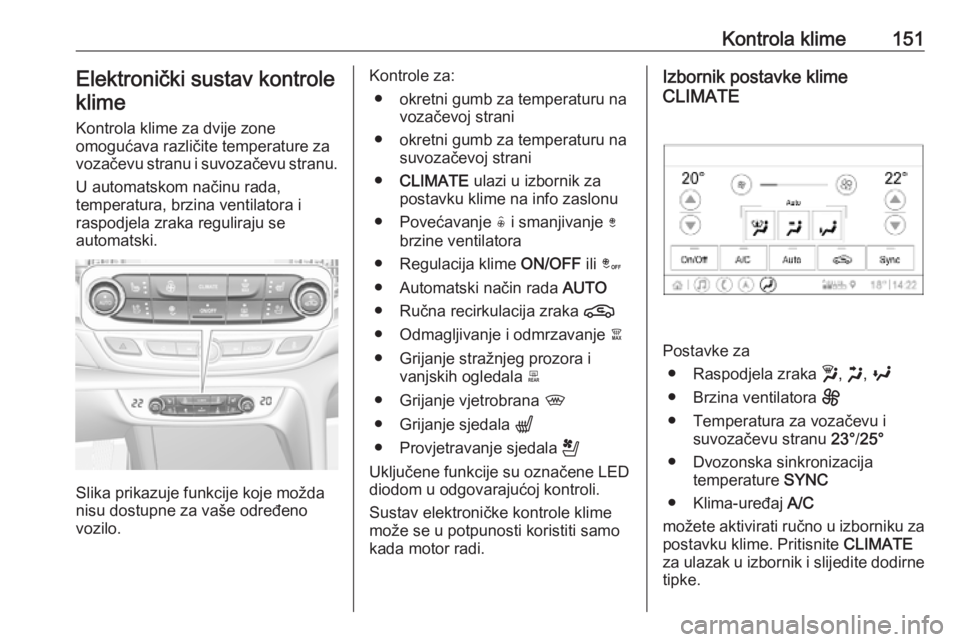

Kontrola klime151Elektronički sustav kontroleklime
Kontrola klime za dvije zone
omogućava različite temperature za
vozačevu stranu i suvozačevu stranu.
U automatskom načinu rada,
temperatura, brzina ventilatora i
raspodjela zraka reguliraju se
automatski.
Slika prikazuje funkcije koje možda
nisu dostupne za vaše određeno
vozilo.
Kontrole za:
● okretni gumb za temperaturu na vozačevoj strani
● okretni gumb za temperaturu na suvozačevoj strani
● CLIMATE ulazi u izbornik za
postavku klime na info zaslonu
● Povećavanje ( i smanjivanje )
brzine ventilatora
● Regulacija klime ON/OFF ili â
● Automatski način rada AUTO
● Ručna recirkulacija zraka n
● Odmagljivanje i odmrzavanje à
● Grijanje stražnjeg prozora i vanjskih ogledala b
● Grijanje vjetrobrana ,
● Grijanje sjedala q
● Provjetravanje sjedala r
Uključene funkcije su označene LED
diodom u odgovarajućoj kontroli.
Sustav elektroničke kontrole klime može se u potpunosti koristiti samo
kada motor radi.Izbornik postavke klime
CLIMATE
Postavke za
● Raspodjela zraka w, x , y
● Brzina ventilatora E
● Temperatura za vozačevu i suvozačevu stranu 23°/25°
● Dvozonska sinkronizacija temperature SYNC
● Klima-uređaj A/C
možete aktivirati ručno u izborniku za postavku klime. Pritisnite CLIMATE
za ulazak u izbornik i slijedite dodirne tipke.

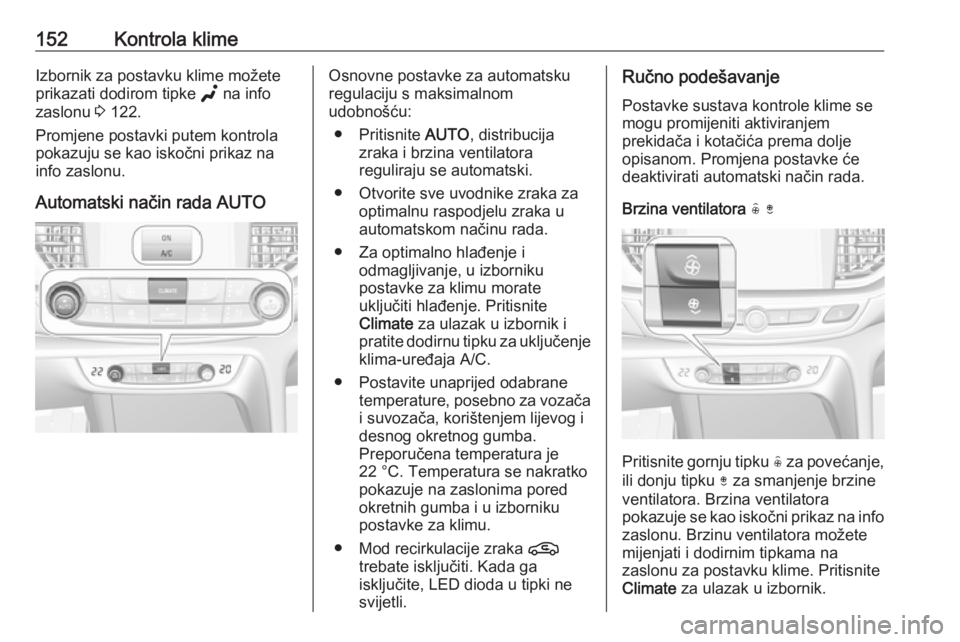

152Kontrola klimeIzbornik za postavku klime možete
prikazati dodirom tipke g na info
zaslonu 3 122.
Promjene postavki putem kontrola
pokazuju se kao iskočni prikaz na
info zaslonu.
Automatski način rada AUTOOsnovne postavke za automatsku
regulaciju s maksimalnom
udobnošću:
● Pritisnite AUTO, distribucija
zraka i brzina ventilatora
reguliraju se automatski.
● Otvorite sve uvodnike zraka za optimalnu raspodjelu zraka u
automatskom načinu rada.
● Za optimalno hlađenje i odmagljivanje, u izborniku
postavke za klimu morate
uključiti hlađenje. Pritisnite
Climate za ulazak u izbornik i
pratite dodirnu tipku za uključenje
klima-uređaja A/C.
● Postavite unaprijed odabrane temperature, posebno za vozača
i suvozača, korištenjem lijevog i
desnog okretnog gumba.
Preporučena temperatura je
22 °C. Temperatura se nakratko
pokazuje na zaslonima pored
okretnih gumba i u izborniku
postavke za klimu.
● Mod recirkulacije zraka n
trebate isključiti. Kada ga
isključite, LED dioda u tipki ne
svijetli.Ručno podešavanje
Postavke sustava kontrole klime se
mogu promijeniti aktiviranjem
prekidača i kotačića prema dolje
opisanom. Promjena postavke će
deaktivirati automatski način rada.
Brzina ventilatora ( )
Pritisnite gornju tipku ( za povećanje,
ili donju tipku ) za smanjenje brzine
ventilatora. Brzina ventilatora
pokazuje se kao iskočni prikaz na info
zaslonu. Brzinu ventilatora možete
mijenjati i dodirnim tipkama na
zaslonu za postavku klime. Pritisnite
Climate za ulazak u izbornik.

Kontrola klime153Dulji pritisak na donju tipku ):
ventilator i hlađenje se isključuju.
Za povratak na automatski način
rada: pritisnite AUTO.
Raspodjela zraka w, x , y
Pritisnite Climate za ulazak u izbornik.
Dodirnite:
w:prema vjetrobranu i prozorima
prednjih vratax:prema području glave i
stražnjim sjedalima putem
podesivih otvora za
provjetravanjey:prema prednjem i stražnjem
prostoru za noge i vjetrobranuZa vraćanje na automatsku
raspodjelu zraka, pritisnite AUTO.
Predodabir temperature
Postavite unaprijed odabrane
temperature, posebno za vozača i
suvozača, na željenu vrijednost
korištenjem lijevog i desnog okretnog gumba. Gumb na suvozačevoj strani
mijenja temperaturu za suvozačevu
stranu. Gumb na vozačevoj strani
mijenja temperaturu za vozačevu
stranu ili za obje strane, ovisno o
aktiviranju sinkronizacije SYNC.
Preporučena temperatura je 22 °C.
Temperatura se pokazuje na
zaslonima pored okretnih gumba i
kao iskočni prikaz na info zaslonu.
Ako je postavljena minimalna
temperatura Lo, sustav klima uređaja
radi s maksimalnim hlađenjem, ako je hlađenje A/C uključeno.
Ako je postavljena maksimalna
temperatura Hi, sustav klima uređaja
radi s maksimalnim grijanjem.
Napomena
Ako je A/C uključeno, smanjenje
temperature postavljene u
putničkom prostoru može uzrokovati
ponovno pokretanje motora iz
položaja automatskog zaustavljanja
ili onemogućavanje automatskog
zaustavljanja.
Sustav stop-start 3 165.
Dvozonska sinkronizacija
temperature SYNC
Pritisnite Climate za ulazak u izbornik.
Dodirnite SYNC za povezivanje
postavke temperature na strani
suvozača s onom na strani vozača.

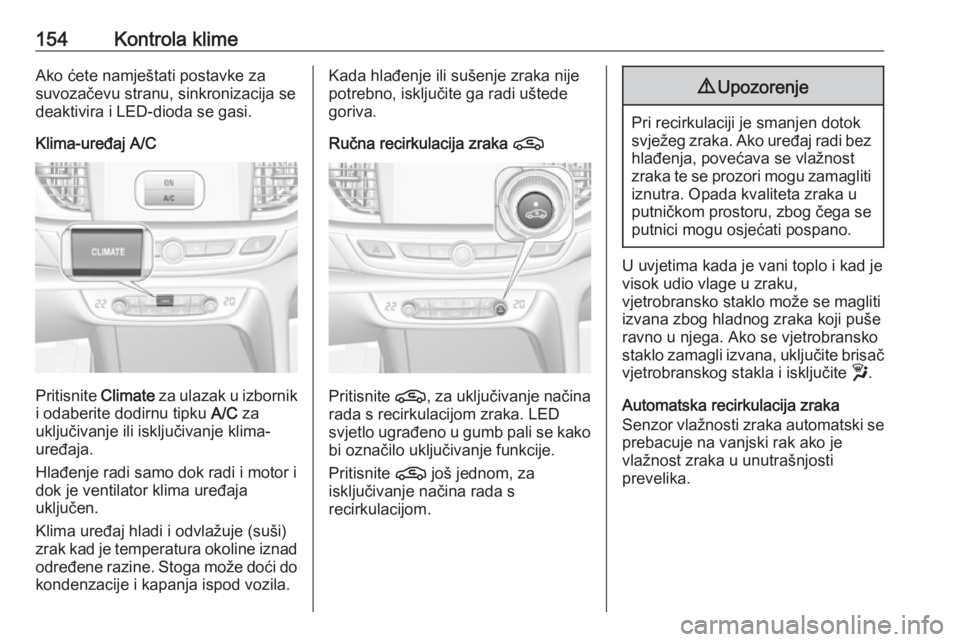

154Kontrola klimeAko ćete namještati postavke za
suvozačevu stranu, sinkronizacija se
deaktivira i LED-dioda se gasi.
Klima-uređaj A/C
Pritisnite Climate za ulazak u izbornik
i odaberite dodirnu tipku A/C za
uključivanje ili isključivanje klima-
uređaja.
Hlađenje radi samo dok radi i motor i
dok je ventilator klima uređaja
uključen.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline iznad
određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Ručna recirkulacija zraka n
Pritisnite n, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Pritisnite n još jednom, za
isključivanje načina rada s
recirkulacijom.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana zbog hladnog zraka koji puše
ravno u njega. Ako se vjetrobransko
staklo zamagli izvana, uključite brisač vjetrobranskog stakla i isključite w.
Automatska recirkulacija zraka
Senzor vlažnosti zraka automatski se
prebacuje na vanjski rak ako je
vlažnost zraka u unutrašnjosti
prevelika.

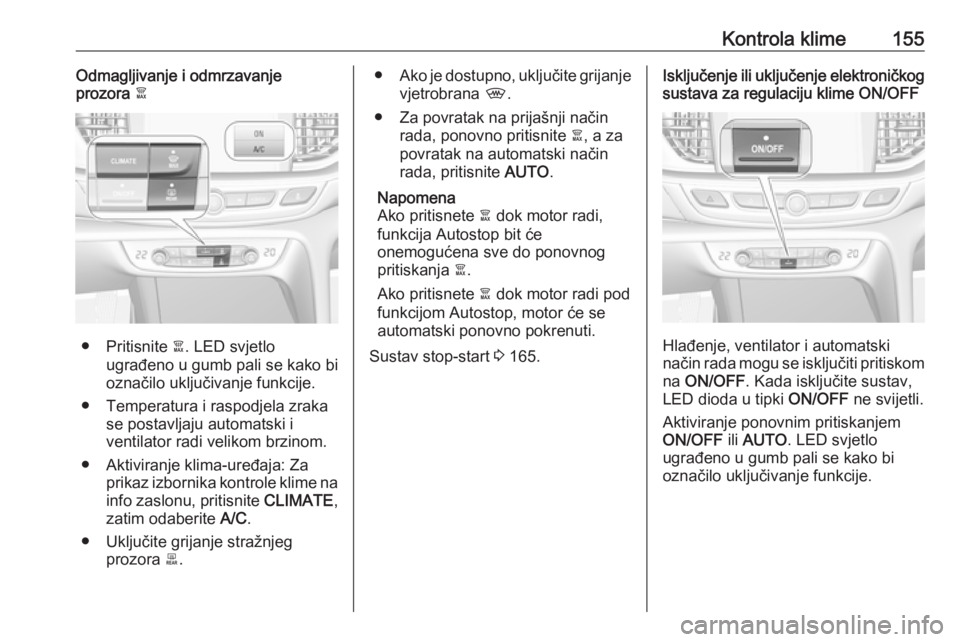

Kontrola klime155Odmagljivanje i odmrzavanje
prozora à
● Pritisnite à. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
● Temperatura i raspodjela zraka se postavljaju automatski i
ventilator radi velikom brzinom.
● Aktiviranje klima-uređaja: Za prikaz izbornika kontrole klime na
info zaslonu, pritisnite CLIMATE,
zatim odaberite A/C.
● Uključite grijanje stražnjeg prozora b.
● Ako je dostupno, uključite grijanje
vjetrobrana ,.
● Za povratak na prijašnji način rada, ponovno pritisnite à, a za
povratak na automatski način
rada, pritisnite AUTO.
Napomena
Ako pritisnete à dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja à.
Ako pritisnete à dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 165.Isključenje ili uključenje elektroničkog
sustava za regulaciju klime ON/OFF
Hlađenje, ventilator i automatski
način rada mogu se isključiti pritiskom
na ON/OFF . Kada isključite sustav,
LED dioda u tipki ON/OFF ne svijetli.
Aktiviranje ponovnim pritiskanjem
ON/OFF ili AUTO . LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.

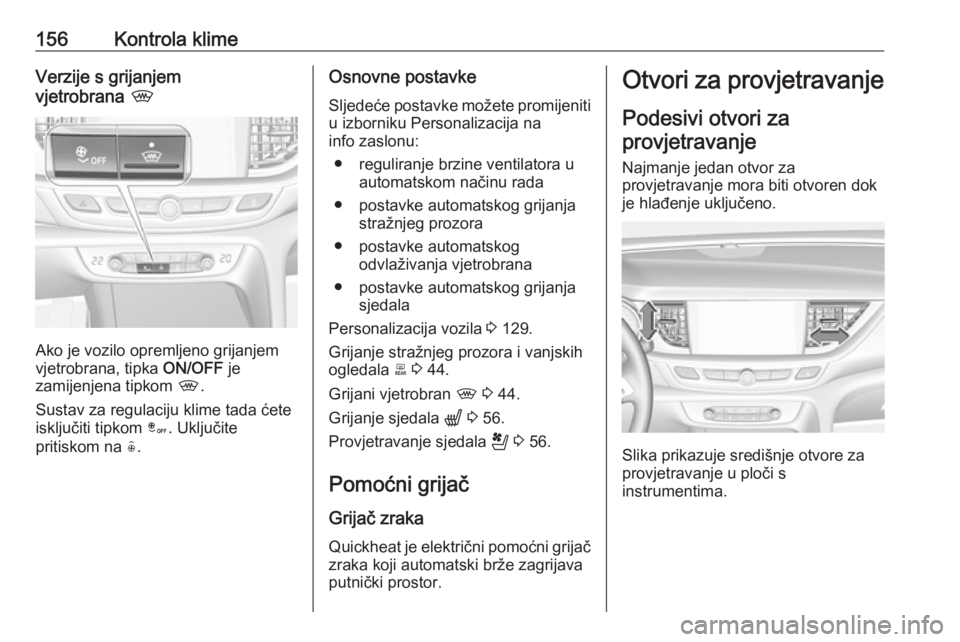

156Kontrola klimeVerzije s grijanjem
vjetrobrana ,
Ako je vozilo opremljeno grijanjem
vjetrobrana, tipka ON/OFF je
zamijenjena tipkom ,.
Sustav za regulaciju klime tada ćete isključiti tipkom â. Uključite
pritiskom na (.
Osnovne postavke
Sljedeće postavke možete promijeniti u izborniku Personalizacija na
info zaslonu:
● reguliranje brzine ventilatora u automatskom načinu rada
● postavke automatskog grijanja stražnjeg prozora
● postavke automatskog odvlaživanja vjetrobrana
● postavke automatskog grijanja sjedala
Personalizacija vozila 3 129.
Grijanje stražnjeg prozora i vanjskih ogledala b 3 44.
Grijani vjetrobran , 3 44.
Grijanje sjedala q 3 56.
Provjetravanje sjedala r 3 56.
Pomoćni grijač Grijač zraka
Quickheat je električni pomoćni grijač zraka koji automatski brže zagrijavaputnički prostor.Otvori za provjetravanje
Podesivi otvori za
provjetravanje
Najmanje jedan otvor za
provjetravanje mora biti otvoren dok
je hlađenje uključeno.
Slika prikazuje središnje otvore za
provjetravanje u ploči s
instrumentima.

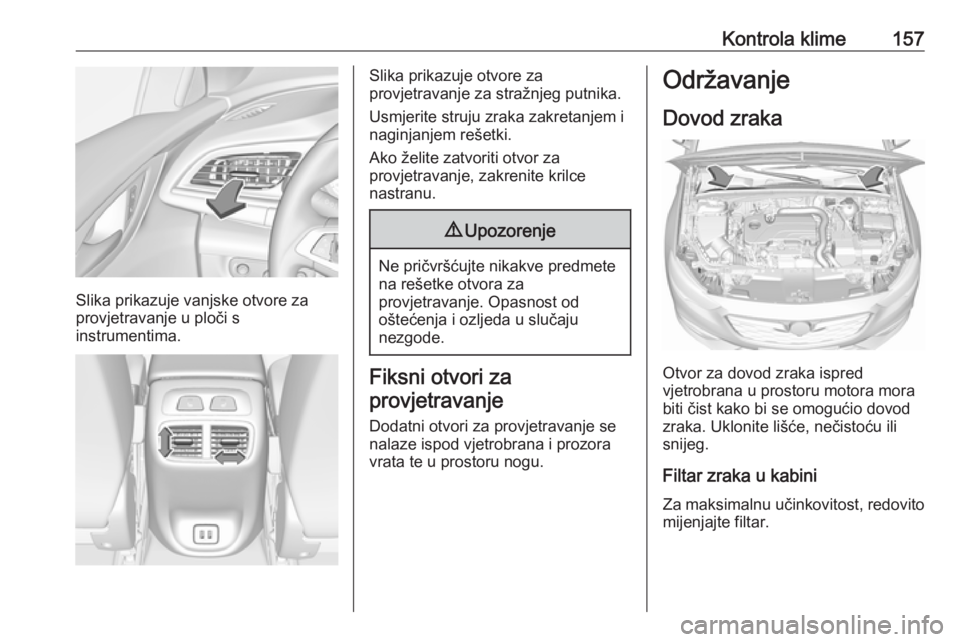

Kontrola klime157
Slika prikazuje vanjske otvore za
provjetravanje u ploči s
instrumentima.
Slika prikazuje otvore za
provjetravanje za stražnjeg putnika.
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
Ako želite zatvoriti otvor za
provjetravanje, zakrenite krilce
nastranu.9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje
Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u prostoru nogu.
Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar zraka u kabini Za maksimalnu učinkovitost, redovito
mijenjajte filtar.

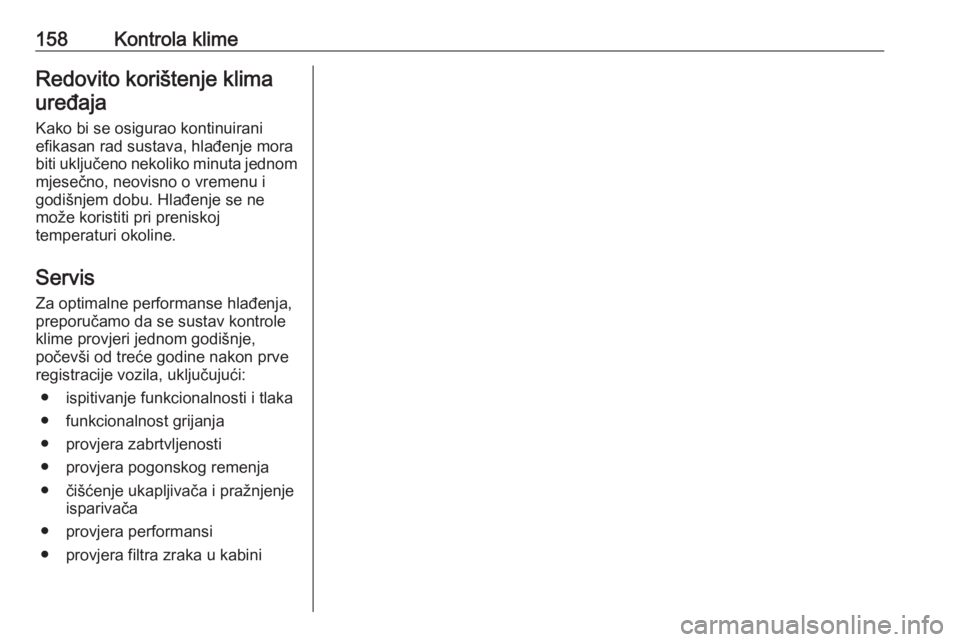

158Kontrola klimeRedovito korištenje klimauređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
Servis Za optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
● ispitivanje funkcionalnosti i tlaka● funkcionalnost grijanja
● provjera zabrtvljenosti
● provjera pogonskog remenja
● čišćenje ukapljivača i pražnjenje isparivača
● provjera performansi
● provjera filtra zraka u kabini
